一、Ability Kit简介
Ability Kit（程序框架服务）提供了应用程序开发和运行的应用模型，是系统为开发者提供的应用程序所需能力的抽象提炼，它提供了应用程序必备的组件和运行机制。
1、使用场景
- 应用的多Module开发：应用可通过不同类型的 Module（HAP、HAR、HSP）来实现应用的功能开发。其中，HAP 用于实现应用的功能和特性，HAR 与 HSP 用于实现代码和资源的共享。
格式 全称 描述 HAP HarmonyOS Ability Package 模块包。鸿蒙应用的基础部署单元，包含一个或多个 Ability 及其资源，可独立安装。 HAR HarmonyOS Archive 静态共享包。是一个模块鸿蒙应用的组件化模块，用于代码复用和模块化开发，不可独立安装。 HSP HarmonyOS Service Package 动态共享包。用于提供系统级服务或特定功能服务，通常由系统预装。跟随宿主应用的APP包一起发布，与宿主应用同进程，具有相同的包名和生命周期。
HAP 是应用的 “交付载体”，负责承载完整功能并可独立运行的模块包（应用包）。
- entry：应用的主模块，作为应用的入口。
- feature：应用的动态特性模块，作为应用能力的扩展。
HAR是应用的 “积木”，用于模块化开发和代码复用。
HSP是系统的 “基础设施”，为应用提供底层服务支持。
- 应用内的交互：应用内的不同模块或组件之间可以相互跳转。比如，在微信应用中，通过入口 UIAbility 组件启动其他 UIAbility 组件。

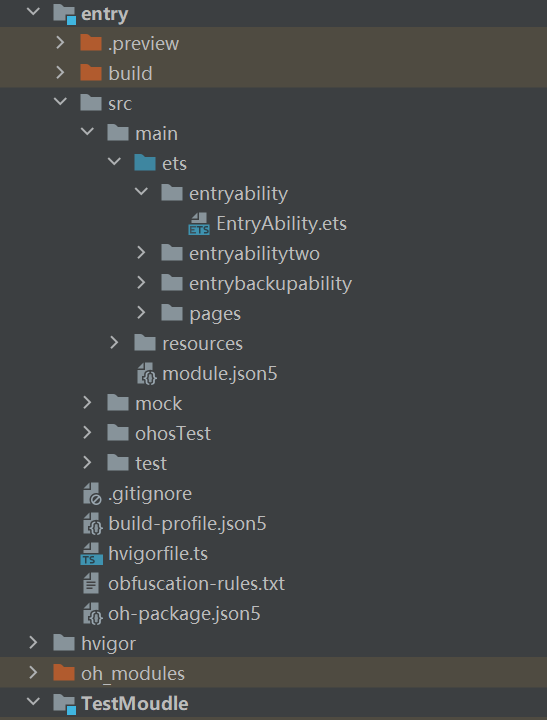

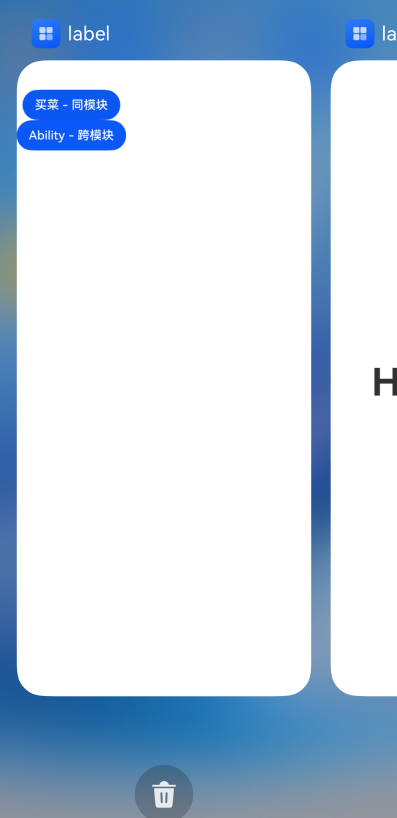

如图所示，在 entry 模块下的 entryAbility 和 entryAbilityTwo 是应用内同模块拉起，而在 entry 模块下的 entryAbility 和 TestMoudle模块下的 entryAbility 是应用内跨模块拉起，可以实现相互跳转。
2、能力范围
- 提供应用进程创建和销毁、应用生命周期调度能力。
- 提供应用组件运行入口、应用组件生命周期调度、组件间交互等能力。
- 提供应用上下文环境、系统环境变化监听等能力。
- 提供应用流转能力。
二、应用模型
应用模型是系统为开发者提供的应用程序所需能力的抽象提炼，它提供了应用程序必备的组件和运行机制。有了应用模型，开发者可以基于一套统一的模型进行应用开发，使应用开发更简单、高效。
1、应用模型概况
随着系统的演进发展，先后提供了两种应用模型：
- FA（Feature Ability）模型：从API 7开始支持的模型，已经不再主推。
- Stage模型：从API 9开始新增的模型，是目前主推且会长期演进的模型。在该模型中，由于提供了AbilityStage、WindowStage等类作为应用组件和Window窗口的“舞台”，因此称这种应用模型为Stage模型。
三、stage模型
1、图片概述
（1）核心概念
- 运行时概念：应用在设备上运行时的组件结构。
- 编译期概念：应用开发和打包时的模块结构。
- Context：上下文基类，提供组件运行所需的环境信息。
- Ability：应用的核心组件，负责提供 UI 或服务。
（2）运行时
-
Context 继承关系
-
基类：
Context是所有上下文的基类。 -
子类：
UIAbilityContext：UI 相关能力的上下文。
-
-
UIAbility 相关组件
-
UIAbility：提供 UI 界面的核心组件，对应应用的一个页面或功能模块。
-
Window：UI 界面的窗口容器。
-
WindowStage：管理 Window 的生命周期和事件。
-
ArkUI Page：基于 ArkUI 框架的 UI 页面。
-
-
AbilityStage
-
管理一组相关的 Ability，是应用内的功能模块容器。
-
每个 AbilityStage 对应应用的一个功能模块。
-
（3）编译期
-
HAP
-
应用的部署单元，包含一个或多个
Ability。 -
对应运行时的
UIAbility或ExtensionAbility。
-
-
Bundle
- 应用的安装包，包含一个或多个 HAP。

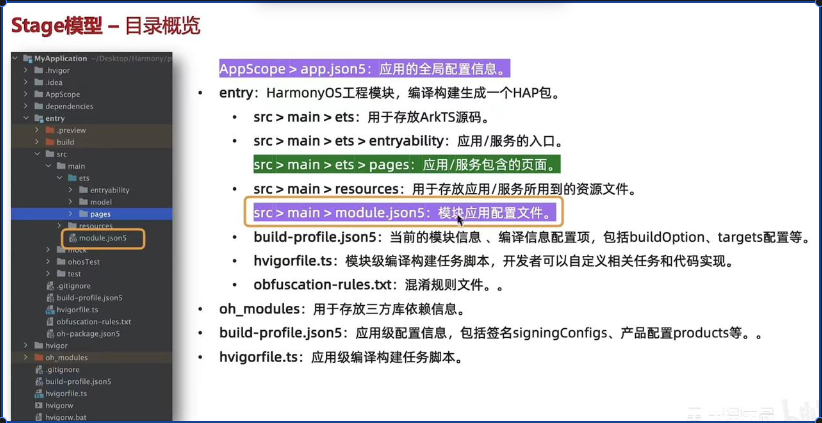

2、目录概览
（1）app.json5配置文件
{ \"app\": { \"bundleName\": \"com.example.mysecond\", //包名 \"vendor\": \"example\", \"versionCode\": 1000000, \"versionName\": \"1.0.0\", // 版本号 \"icon\": \"$media:layered_image\", // 在AppScope的media下配置图标，会在设置里改变图标，但在界面不会改变 \"label\": \"$string:app_name\" // 在AppScope的media下配置名字，会在设置里改变名字，但在界面不会改变 }}
（2）module.json5配置文件
\"abilities\": [ { \"name\": \"EntryAbility\", \"srcEntry\": \"./ets/entryability/EntryAbility.ets\", \"description\": \"$string:EntryAbility_desc\", \"icon\": \"$media:layered_image\", // 图标 \"label\": \"$string:EntryAbility_label\", // 名字 \"startWindowIcon\": \"$media:startIcon\", \"startWindowBackground\": \"$color:start_window_background\", \"exported\": true, \"skills\": [ { \"entities\": [ \"entity.system.home\" ], \"actions\": [ \"action.system.home\" ] } ] }]3、构成要素
-

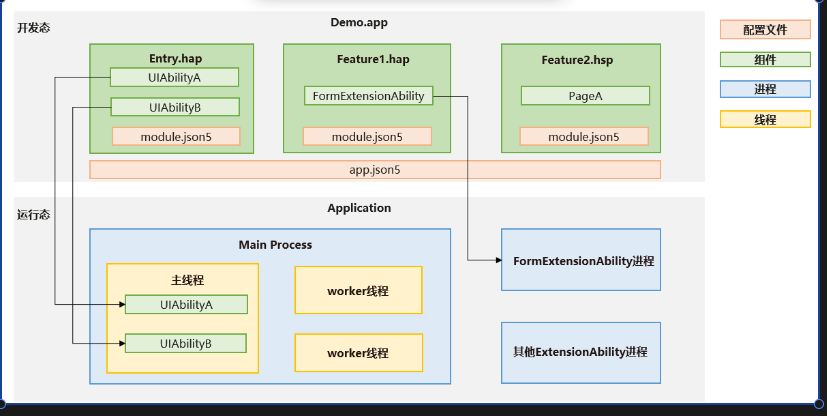

应用结构
-
Entry.hap：应用的主模块，包含核心 UI 能力。
-
Feature1.hap：功能模块。
-
Feature2.hsp：服务模块。
-
app.json5：应用全局配置文件。
-
4、UIAbility组件
Ability 是 HarmonyOS 应用的 “最小功能单元”，封装了特定的业务逻辑和生命周期管理。一个应用可以具备多种能力，也就是说可以包含多种 Ability，HarmonyOS 支持以 Ability 为单位进行部署。
作用：
- 处理用户交互（UIAbility）或后台任务（ExtensionAbility）。
- 支持跨设备调用（如在手机和手表间共享能力）。
- 通过 Want 对象实现组件间通信。
核心属性与方法：
- 核心属性
- context：Ability 的上下文，用于访问系统资源（如文件、偏好设置）。
- want：启动 Ability 时携带的意图对象，包含调用者传递的数据。
- 关键方法
- startAbility(want)：启动另一个 Ability。
- connectAbility(want, callback)：连接到 ExtensionAbility（如服务）。
- terminateSelf()：主动销毁当前 Ability。
- UIAbility组件是一种包含UI的应用组件，主要用于和用户交互。例如，在支付应用中，可以将入口功能和收付款功能分别配置为独立的UIAbility。

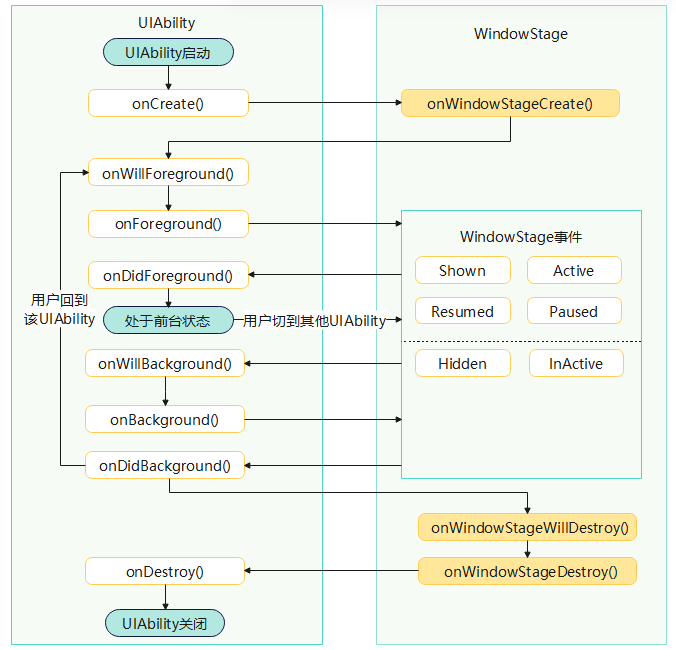

- UIAbility组件的生命周期只包含创建、销毁、前台、后台等状态，与显示相关的状态通过
WindowStage的事件暴露给开发者。
- UIAbility组件的生命周期只包含创建、销毁、前台、后台等状态，与显示相关的状态通过
- 对于开发者而言，可以根据具体场景选择单个还是多个UIAbility，划分建议如下：
- 如果开发者希望在任务视图中看到一个任务，建议使用“一个UIAbility+多个页面”的方式。
- 如果开发者希望在任务视图中看到多个任务，或者需要同时开启多个窗口，建议使用多个UIAbility实现不同的功能。
（1）声明配置
{ \"module\": { // ... \"abilities\": [ { \"name\": \"EntryAbility\", // UIAbility组件的名称 \"srcEntry\": \"./ets/entryability/EntryAbility.ets\", // UIAbility组件的代码路径 \"description\": \"$string:EntryAbility_desc\", // UIAbility组件的描述信息 \"icon\": \"$media:icon\", // UIAbility组件的图标 \"label\": \"$string:EntryAbility_label\", // UIAbility组件的标签 \"startWindowIcon\": \"$media:icon\", // UIAbility组件启动页面图标资源文件的索引 \"startWindowBackground\": \"$color:start_window_background\", // UIAbility组件启动页面背景颜色资源文件的索引 // ... } ] }}（2）生命周期
export default class EntryAbility extends UIAbility { onCreate(want: Want, launchParam: AbilityConstant.LaunchParam): void { this.context.getApplicationContext().setColorMode(ConfigurationConstant.ColorMode.COLOR_MODE_NOT_SET); hilog.info(DOMAIN, \'testTag\', \'%{public}s\', \'Ability onCreate\'); } onDestroy(): void { hilog.info(DOMAIN, \'testTag\', \'%{public}s\', \'Ability onDestroy\'); } onWindowStageCreate(windowStage: window.WindowStage): void { // Main window is created, set main page for this ability hilog.info(DOMAIN, \'testTag\', \'%{public}s\', \'Ability onWindowStageCreate\'); windowStage.loadContent(\'pages/Index\', (err) => { if (err.code) { hilog.error(DOMAIN, \'testTag\', \'Failed to load the content. Cause: %{public}s\', JSON.stringify(err)); return; } hilog.info(DOMAIN, \'testTag\', \'Succeeded in loading the content.\'); }); } onWindowStageDestroy(): void { // Main window is destroyed, release UI related resources hilog.info(DOMAIN, \'testTag\', \'%{public}s\', \'Ability onWindowStageDestroy\'); } onForeground(): void { // Ability has brought to foreground hilog.info(DOMAIN, \'testTag\', \'%{public}s\', \'Ability onForeground\'); } onBackground(): void { // Ability has back to background hilog.info(DOMAIN, \'testTag\', \'%{public}s\', \'Ability onBackground\'); }}- onCreate()
- 触发时机：Ability 被创建时（如应用启动）。
- 作用：开发者可以在该回调中执行UIAbility整个生命周期中仅发生一次的启动逻辑。初始化资源（如加载布局、绑定数据）。
- onWindowStageCreate()
- 触发时机：当WindowStage实例创建完成后（首次显示 UI）。
- 作用：设置 UI 内容。
- onForeground()
- 触发时机：Ability 首次启动到前台或者从后台转入到前台（用户可见）。
- 作用：恢复 UI 状态。
- onBackground()
- 触发时机：Ability 从前台转入到后台（用户不可见）。
- 作用：保存临时数据，释放资源。
- onDestroy()
- 触发时机：Ability 被销毁时（如应用退出）。
- 作用：开发者可以在该生命周期中执行资源清理、数据保存等相关操作。
- onNewWant()
- 触发时机：当已在前台运行过的UIAbility实例切换至后台后，被再次拉起时（即热启动场景）。
- 作用：开发者可以在该回调中更新要加载的资源和数据等，用于后续的UI展示。
（3）启动模式

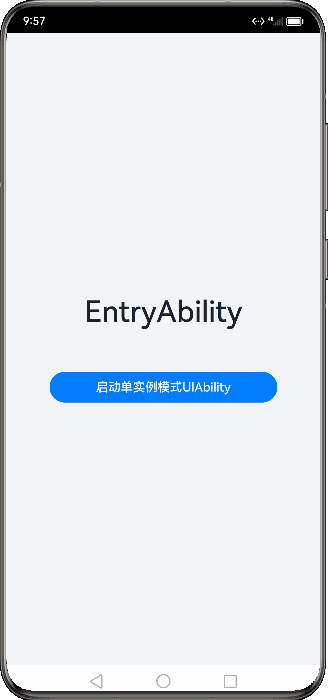

- singleton启动模式
singleton启动模式为单实例模式，也是默认情况下的启动模式。
每次调用startAbility()方法时，如果应用进程中该类型的UIAbility实例已经存在，则复用系统中的UIAbility实例。系统中只存在唯一一个该UIAbility实例，即在最近任务列表中只存在一个该类型的UIAbility实例。

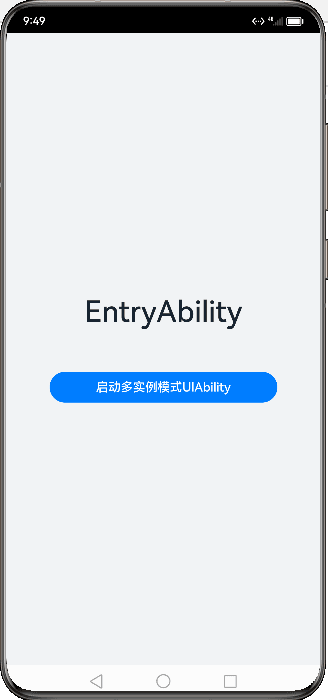

- multiton启动模式
multiton启动模式为多实例模式，每次调用startAbility()方法时，都会在应用进程中创建一个新的该类型UIAbility实例。即在最近任务列表中可以看到有多个该类型的UIAbility实例。这种情况下可以将UIAbility配置为multiton（多实例模式）。
- specified启动模式
specified启动模式为指定实例模式，针对一些特殊场景使用（例如文档应用中每次新建文档希望都能新建一个文档实例，重复打开一个已保存的文档希望打开的都是同一个文档实例）。
- 三种启动方式配置
{ \"module\": { // ... \"abilities\": [ { \"launchType\": \"要启动的样式\", // ... } ] }}（4）基本用法
- 指定UIAbility的启动页面
应用中的UIAbility在启动过程中，需要指定启动页面，否则应用启动后会因为没有默认加载页面而导致白屏。可以在UIAbility的onWindowStageCreate()生命周期回调中，通过WindowStage对象的loadContent()方法设置启动页面。
- 获取UIAbility拉起方的信息
拉起方（UIAbilityA）通过startAbility启动目标方（UIAbilityB）时，UIAbilityB可以通过parameters参数获取UIAbilityA的Pid、BundleName和AbilityName等信息。
5、ExtensionAbility组件
在鸿蒙（HarmonyOS）应用开发中，ExtensionAbility 是一种特殊的组件，用于扩展应用的功能，提供非 UI 核心功能或系统级服务。它是 Ability 的子类，但不直接提供用户界面（UI），而是作为后台服务、扩展点或系统能力的提供者。
（1）概念
-
定位
ExtensionAbility 用于实现应用的扩展功能，如服务卡片等。它不直接与用户交互，而是为其他组件或系统提供特定能力。 -
与 UIAbility 的区别
特性 UIAbility ExtensionAbility 是否提供 UI 必须有用户界面 不直接提供 UI 生命周期 与界面显示 / 隐藏关联 与系统事件或扩展需求关联 典型场景 应用主界面、详情页等 服务卡片等 -
所有类型的ExtensionAbility组件均不能被应用直接启动，而是由相应的系统管理服务拉起，以确保其生命周期受系统管控，使用时拉起，使用完销毁。ExtensionAbility组件的调用方无需关心目标ExtensionAbility组件的生命周期。
（2）常见类型及应用场景
ExtensionAbility 有多种具体类型，每种类型针对特定场景：
- FormExtensionAbility（服务卡片）
- 用途：提供轻量级的信息展示，无需打开应用即可查看或操作。
- 示例：
- 天气应用的卡片显示当前温度。
- 音乐应用的卡片支持播放 / 暂停控制。
- WorkSchedulerExtensionAbility（后台任务调度）
- 用途：在后台执行定时任务、数据同步等操作。
- 示例：
- 新闻应用定时拉取最新内容。
- 健康应用定期同步运动数据。
（3）核心特性
-
独立生命周期
ExtensionAbility 有自己的生命周期回调。import { ExtensionAbility, Want } from \'@ohos.app.ability\';export default class MyExtensionAbility extends ExtensionAbility { onCreate(want: Want): void { // 初始化资源（如创建后台服务） } onDestroy(): void { // 释放资源 }} -
与其他组件交互
- 通过 Want 对象接收外部请求（如启动服务、传递参数）。
- 与 UIAbility 配合：例如，服务卡片点击后跳转到对应的 UIAbility 页面。
- 系统级集成
- 注册为系统服务：例如，输入法需在系统中注册才能被调用。
- 响应系统事件：如后台任务调度需监听系统资源状态。
（4）配置文件
{ \"module\": { \"name\": \"feature_form\", \"type\": \"feature\",// 模块类型（entry/feature） \"reqPermissions\": [], \"extensionAbilities\": [ { \"name\": \"com.example.FormExtensionAbility\", // ExtensionAbility 类名 \"srcEntry\": \"./ets/extension/FormExtensionAbility.ts\", \"description\": \"$string:form_ext_desc\", \"icon\": \"$media:form_icon\", \"label\": \"$string:form_label\", \"type\": \"form\", // 类型为服务卡片 } ] }}6、AbilityStage组件容器
（1）概念
AbilityStage是一个Module级别的组件容器，应用的HAP在首次加载时会创建一个AbilityStage实例，可以对该Module进行初始化等操作。AbilityStage与Module一一对应，即一个Module拥有一个AbilityStage。
AbilityStage拥有onCreate()、onDestroy()等生命周期回调。
onCreate(): void
在加载Module的第一个Ability实例前，系统会先创建对应的AbilityStage实例，并在AbilityStage创建完成后，自动触发该回调。开发者可以在该回调中执行Module的初始化操作。
onAcceptWant(want: Want): string
当启动模式配置为specified的UIAbility被拉起时，会触发该回调，并返回一个string作为待启动的UIAbility实例的唯一标识。如果系统中已经有相同标识的UIAbility实例存在，则复用已有实例，否则创建新的实例。
onDestroy(): void
在对应Module的最后一个Ability实例退出后会触发该回调。此方法将在正常的调度生命周期中调用，当应用程序异常退出或被终止时，将不会调用此方法。
（2）创建
DevEco Studio默认工程中未自动生成AbilityStage，如需要使用AbilityStage的能力，可以手动新建一个AbilityStage文件。
- 在工程Module对应的ets目录下，新建一个目录并命名为myabilitystage。
- 在myabilitystage目录，新建一个文件并命名为MyAbilityStage.ets。
- 打开MyAbilityStage.ets文件，导入AbilityStage的依赖包，自定义类继承AbilityStage并加上需要的生命周期回调，示例中增加了一个onCreate()生命周期回调。
import { AbilityStage, Want } from \'@kit.AbilityKit\';export default class MyAbilityStage extends AbilityStage { onCreate(): void { // 应用HAP首次加载时触发，可以在此执行该Module的初始化操作（例如资源预加载、线程创建等）。 } onAcceptWant(want: Want): string { // 仅specified模式下触发 return \'MyAbilityStage\'; }}在module.json5配置文件中，通过配置 srcEntry 参数来指定模块对应的代码路径，以作为HAP加载的入口。
{ \"module\": { \"name\": \"entry\", \"type\": \"entry\", \"srcEntry\": \"./ets/myabilitystage/MyAbilityStage.ets\", // ... }}（3）举例
- 用户首次打开 音乐App
- AbilityStage 创建
AbilityStage.onCreate() → 初始化全局资源- UIAbility 创建（主界面）
MainAbility.onCreate() → 初始化播放列表数据MainAbility.onWindowStageCreate() → 加载主界面布局MainAbility.onForeground() → 界面显示，开始播放音乐- 用户按 Home 键切到后台
- UIAbility 进入后台
MainAbility.onBackground() → 暂停UI更新，但音乐继续播放- 用户锁屏后
- ExtensionAbility（音乐服务）继续运行
MusicService（ExtensionAbility）保持运行 → 持续播放音乐- 用户关闭 App
- UIAbility 销毁
MainAbility.onDestroy() → 释放界面资源- ExtensionAbility 停止
MusicService.onDisconnect() → 断开与UI的连接MusicService.onStop() → 停止音乐播放，释放资源- AbilityStage 销毁

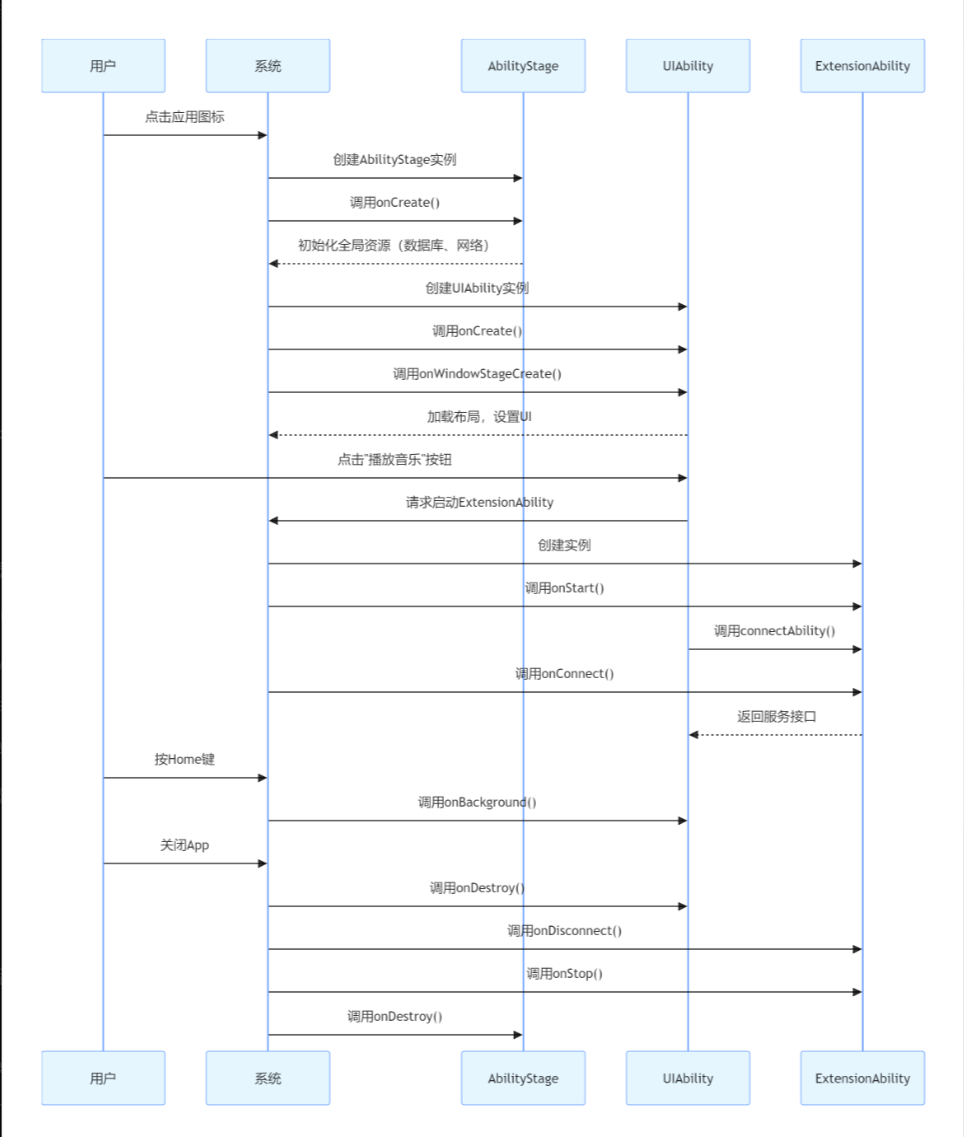

AbilityStage.onDestroy() → 关闭全局资源（4）时序图
7、应用上下文Context
（1）概念
Context是应用中对象的上下文，其提供了应用的一些基础信息，它提供了应用运行时的环境信息和资源访问能力，让组件（如 Ability）能够与系统交互。
- Context 的核心作用
- 访问应用资源（如文件、字符串、图片）。
- 启动其他 Ability（通过
startAbility方法）。 - 获取系统服务（如通知、网络、位置）。
- 管理应用数据（如偏好设置、数据库）。
- 获取应用信息（如包名、版本号）。
（2）使用场景
- 获取基本信息
- 获取应用文件路径
- 监听UIAbility生命周期变化
8、Want概述

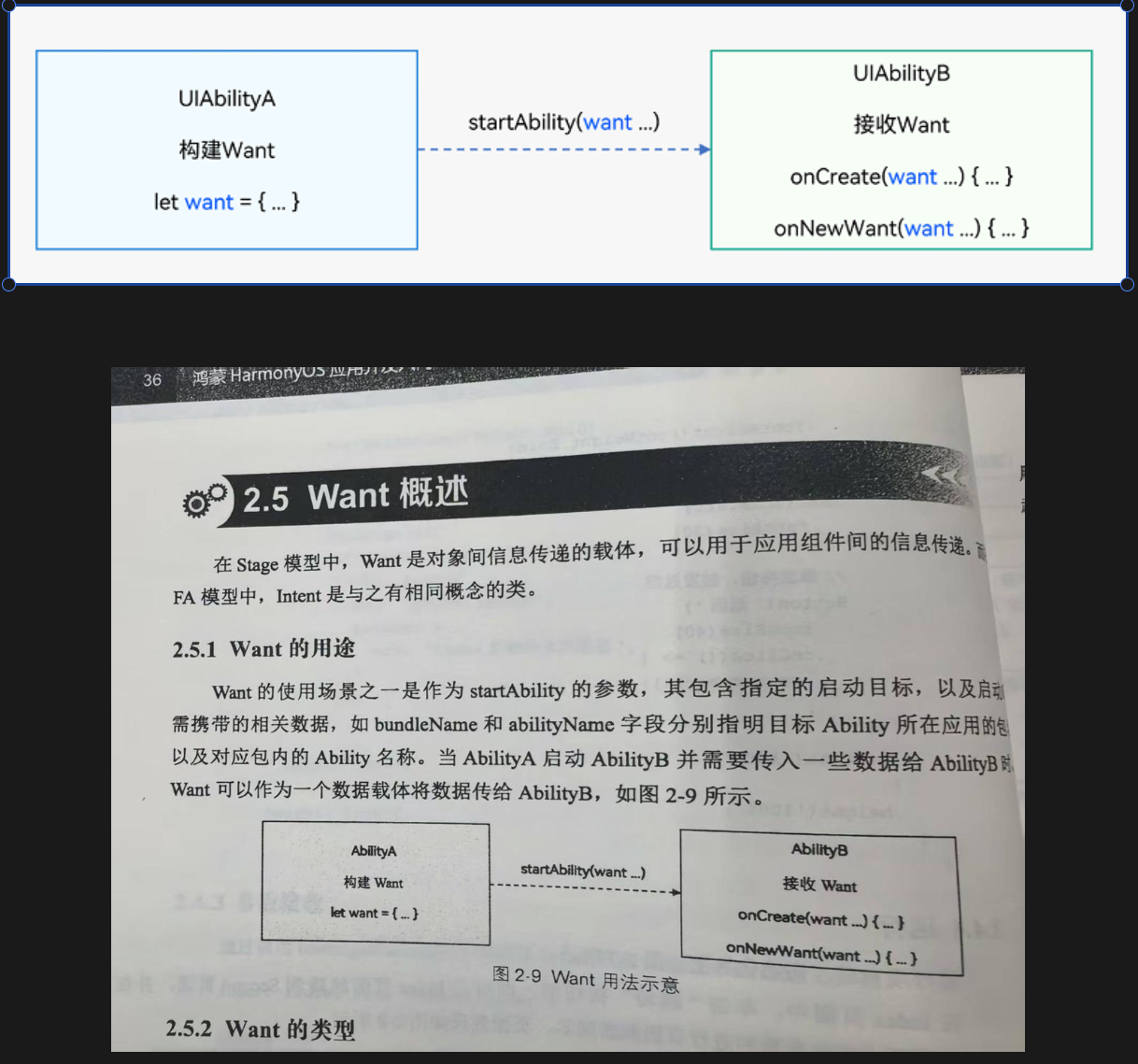

Want 对象 —— 组件间通信的 “信使”，是一种对象，用于在应用组件之间传递信息。其中，一种常见的使用场景是作为startAbility()方法的参数。例如，当UIAbilityA需要启动UIAbilityB并向UIAbilityB传递一些数据时，可以使用Want作为一个载体，将数据传递给UIAbilityB。
Want是 HarmonyOS 中用于请求启动 Ability 或进行组件间数据传递的 “意图对象”。 类比：就像 “快递包裹”，里面装着 “收件地址”（目标 Ability）和 “物品”（传递的数据）。
-
核心属性：
-
bundleName：目标应用的包名（如com.example.calculator）。 -
abilityName：目标 Ability 的类名（如com.example.calculator.MainAbility）。 -
parameters：携带的数据（如{ \"key\": \"value\" }）。
-
-
常见用法：
// 创建一个Want，启动另一个Abilityconst want = { bundleName: \'com.example.targetapp\', abilityName: \'com.example.targetapp.SecondAbility\', parameters: { message: \'Hello from MainAbility!\'}};// 启动Abilitythis.context.startAbility({ want });（1）用途
是对象间信息传递的载体，可以用于应用组件间的信息传递。
- 作为
startAbility的参数
例如，当UIAbilityA需要启动UIAbilityB并向UIAbilityB传递一些数据时，可以使用Want作为一个载体，将数据传递给UIAbilityB。
（2）类型
显示
-
在启动时指定
abilityName, bundleName的 Want 。 -
显式Want通常用于应用内组件启动，通过在Want对象内指定本应用Bundle名称信息bundleName和abilityName来启动应用内目标组件。
-
当有明确处理请求的对象时，显式Want是一种简单有效的启动目标应用组件的方式。
import { Want } from \'@kit.AbilityKit\';let wantInfo: Want = { deviceId: \'\', // deviceId为空表示本设备 bundleName: \'com.example.myapplication\', abilityName: \'FuncAbility\',}隐式
-
在启动时未指定
abilityName的 Want 。 -
当需要处理的对象不明确时，可以使用隐式Want，在当前应用中使用其他应用提供的某个能力，而不关心提供该能力的具体应用。隐式Want使用skills标签来定义需要使用的能力，并由系统匹配声明支持该请求的所有应用来处理请求。
-

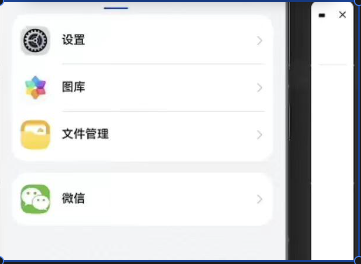

例如，需要打开一个链接的请求，系统将匹配所有声明支持该请求的应用，然后让用户选择使用哪个应用打开链接。
import { Want } from \'@kit.AbilityKit\';let wantInfo: Want = { // 如果希望仅在特定的应用包中隐式查询，取消下面一行的注释。 // bundleName: \'com.example.myapplication\', action: \'ohos.want.action.search\', // 可以省略实体（entities） entities: [ \'entity.system.browsable\' ], uri: \'https://www.test.com:8080/query/student\', type: \'text/plain\',};- 根据系统中待匹配应用组件的匹配情况不同，使用隐式Want启动应用组件时会出现以下三种情况。
- 未匹配到满足条件的应用组件：启动失败。
- 匹配到一个满足条件的应用组件：直接启动该应用组件。
- 匹配到多个满足条件的应用组件（UIAbility）：弹出选择框让用户选择。
