经典蓝牙（BR/EDR）配对连接全过程：从 HCI 命令到 Profile 交互
当用户在手机蓝牙设置中点击“配对”按钮时，屏幕上的进度条往往在几秒内完成，但在这短暂的交互背后，蓝牙设备间正进行着复杂的协议握手。其配对连接过程涉及底层协议交互、安全认证、服务发现和应用层配置等多个复杂环节，这些环节通过一系列 HCI 命令（Command）和事件（Event）的精细协作完成。
本文以实际 HCI 交互日志为基础，详细拆解 BR/EDR 设备从发起连接到建立 A2DP 音频链路的完整流程，帮助开发者深入理解蓝牙通信的底层机制。
一、BR/EDR 连接流程概述
经典蓝牙的配对连接是一个多阶段协同过程，需要链路层、安全层、传输层和应用层的紧密配合。从 HCI 交互视角看，整个流程可分为六个核心阶段：
-
物理链路建立阶段：通过 HCI 命令建立基础 ACL链路，为后续通信提供物理层支持
-
设备信息交互阶段：交换双方的版本信息、扩展功能等基础能力，确定通信基础参数
-
L2CAP 层配置阶段：建立逻辑信道，协商传输模式和功能特性（如 ERTM 可靠传输）
-
安全认证阶段：通过配对、加密等流程建立安全链路，保障数据传输安全性
-
服务发现阶段：通过 SDP 协议发现远程设备支持的蓝牙 Profile（如 A2DP、HFP）
-
Profile 连接阶段：针对特定应用场景（如音频传输）建立专用链路并配置参数
这些阶段通过 HCI 命令与事件的交互紧密衔接，每个环节的成功完成都是下一阶段的基础。以下将基于实际 HCI 交互序列，逐一解析各阶段的具体过程。
二、物理链路建立阶段
物理链路建立是整个连接流程的起点，其核心是通过 HCI Create Connection命令在两个设备间建立 ACL 链路。这一阶段的交互直接决定了后续所有通信的物理基础。
2.1 发起连接：Create Connection 命令

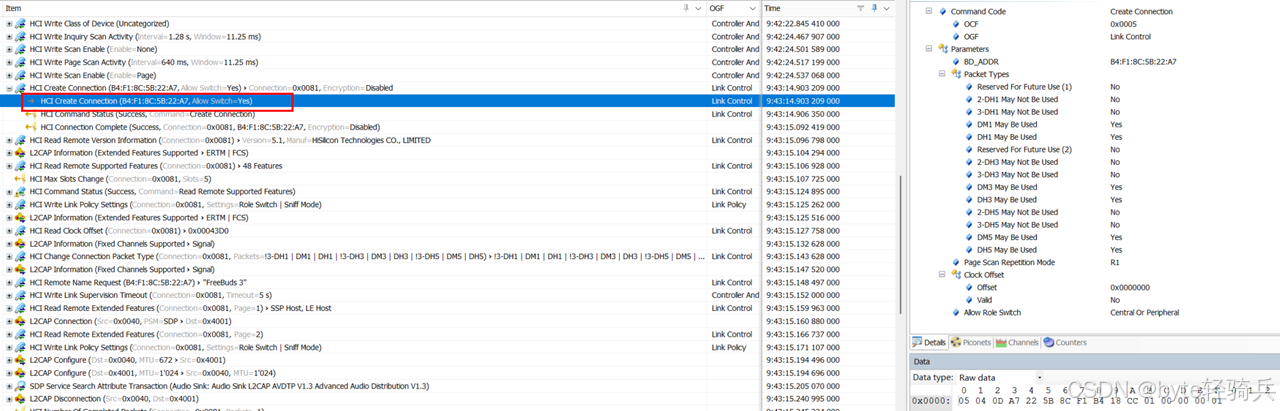

当主设备（如智能手机）决定与从设备（如蓝牙耳机）建立连接时，首先会通过 HCI 层向本地蓝牙芯片发送Create Connection命令（Opcode: 0x0405）。该命令包含以下关键参数：
1.2 连接过程的事件响应
Create Connection命令发送后，主设备会收到一系列 HCI 事件，标志着连接过程的不同阶段。

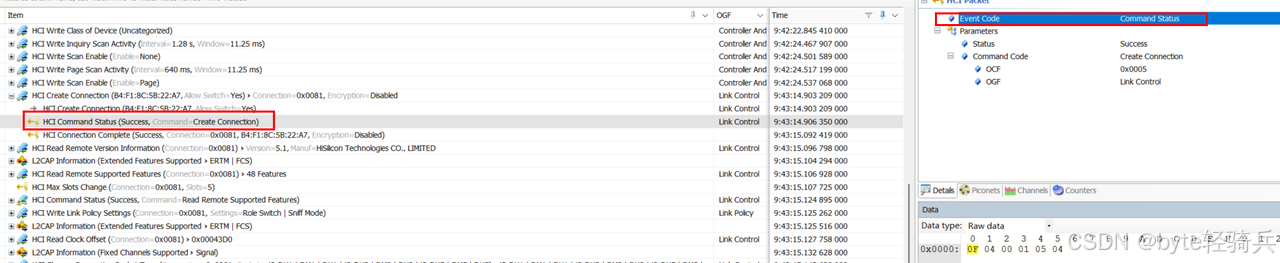

1. Command Status Event（0x0F）
蓝牙芯片收到 Create Connection 命令后，立即返回该事件，状态码为 0x00 表示命令已被成功接收并开始处理。这是一个同步确认，仅表明命令已进入处理流程，不代表连接已建立。
2. Connection Request Event（0x04）
目标从设备收到连接请求后，通过其芯片向主机发送该事件，包含发起方地址、设备类型等信息，从设备此时进入 “待连接” 状态，等待上层应用确认是否接受连接。

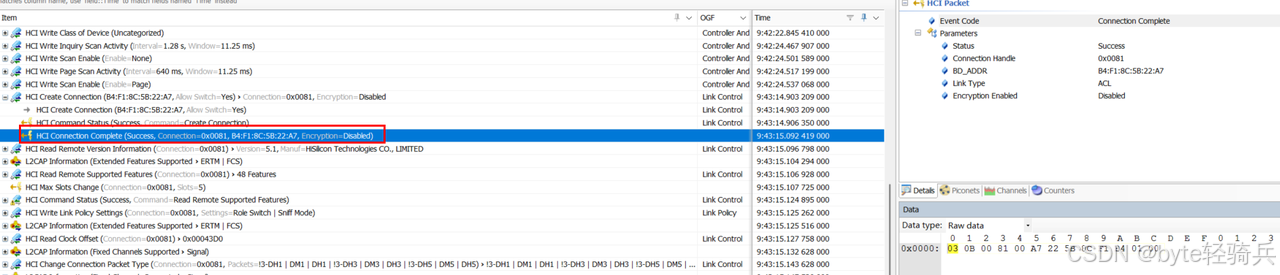

3. Connection Complete Event（0x03）
若从设备接受连接，主设备芯片会收到此事件，包含连接句柄（Connection Handle，唯一标识链路）、连接状态（0x00 表示成功）、从设备地址等。
至此，物理链路（ACL 链路）建立完成，后续数据通过该链路传输。连接句柄将在整个连接生命周期中被频繁使用，用于标识当前通信链路。
三、设备基础信息交互：能力协商的前提
物理链路建立后，主设备需要获取从设备的基础信息（如蓝牙版本、支持的功能等），以便后续协商通信参数。这一阶段主要通过Read Remote Version Information等 HCI 命令完成。

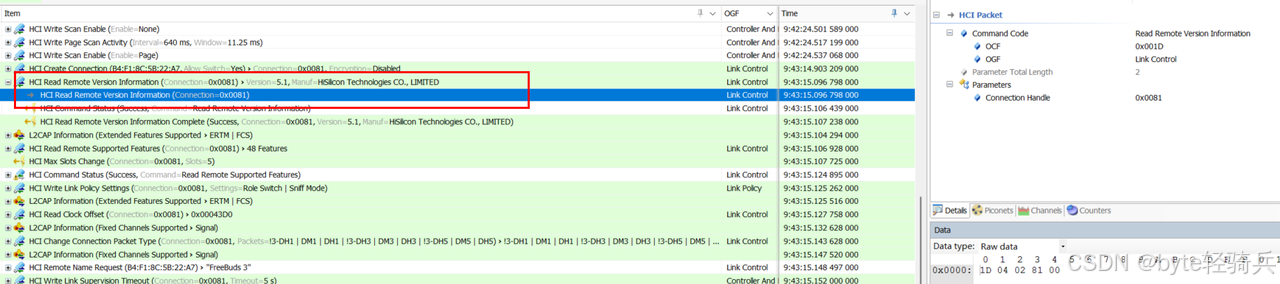

3.1 版本信息查询：HCI Read Remote Version Information
主设备发送HCI Read Remote Version Information命令（Opcode: 0x041D），请求获取从设备的蓝牙版本信息：
从设备响应后，主设备会收到Read Remote Version Information Complete Event（0x0C），包含以下关键信息：
这些信息帮助主设备了解从设备的基本能力：蓝牙 5.0 版本支持更高的传输速率和更远的通信距离；公司 ID 标识了芯片制造商，有助于后续适配厂商特定功能。

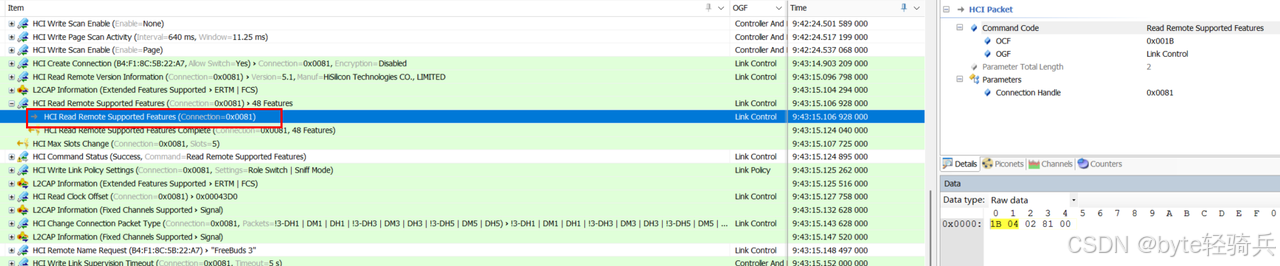

3.2 基础功能查询：HCI Read Remote Supported Features
接下来，主设备发送HCI Read Remote Supported Features命令（Opcode：0x0403），查询从设备支持的基础蓝牙功能：

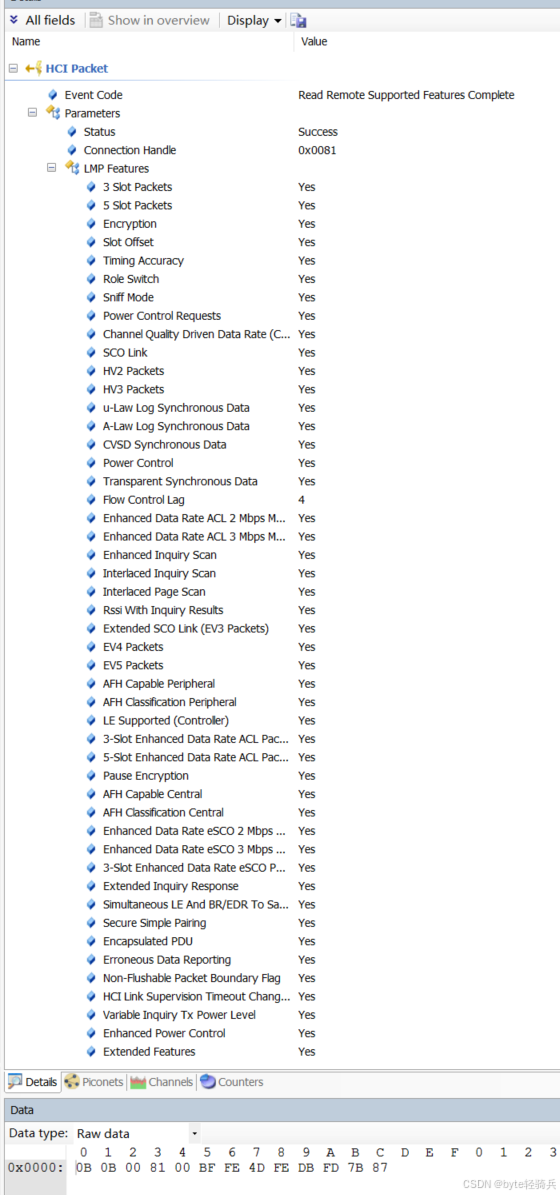

响应的Read Remote Supported Features Complete Event（0x0B）包含一个 64 位的功能掩码：
功能掩码的每一位代表一种基础功能，0x00000000000000FF 表明从设备支持加密、链路密钥生成等核心安全功能，这是后续建立安全连接的前提。

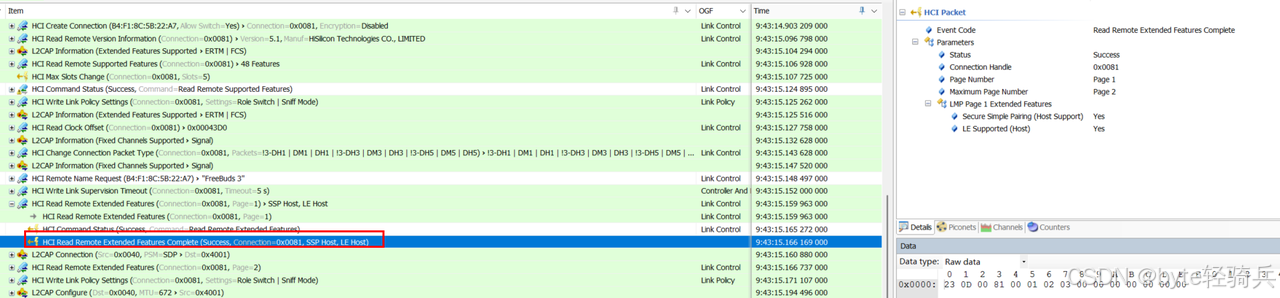

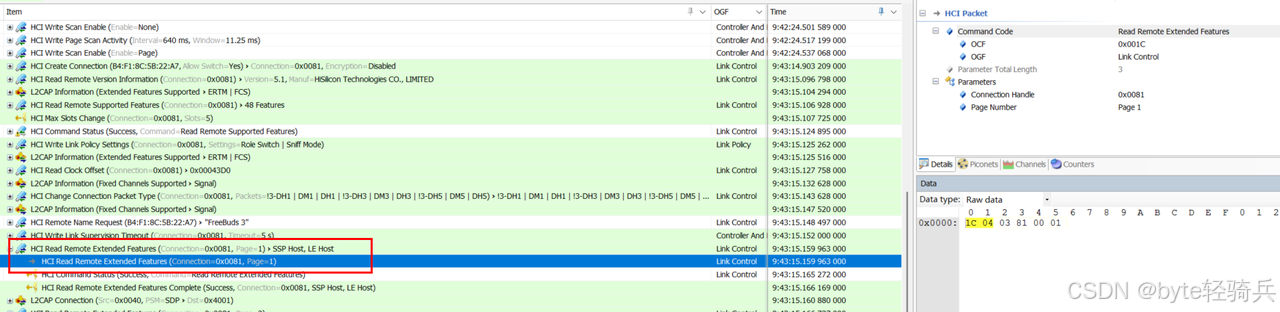

3.3 扩展功能查询：HCI Read Remote Extended Features
对于蓝牙 4.0 及以上版本的设备，基础功能查询已不能满足需求，主设备会发送HCI Read Remote Extended Features命令（Opcode：0x041C）查询扩展功能：
响应的Read Remote Extended Features Complete Event（0x23）揭示了更高级的功能支持：
SSP 支持意味着设备可以使用更安全的配对方式（如数字比较、输码验证），避免传统配对方式的安全漏洞；LE 主机模式则表明该设备同时支持经典蓝牙和 BLE，可与多种类型的设备通信，增强了兼容性。

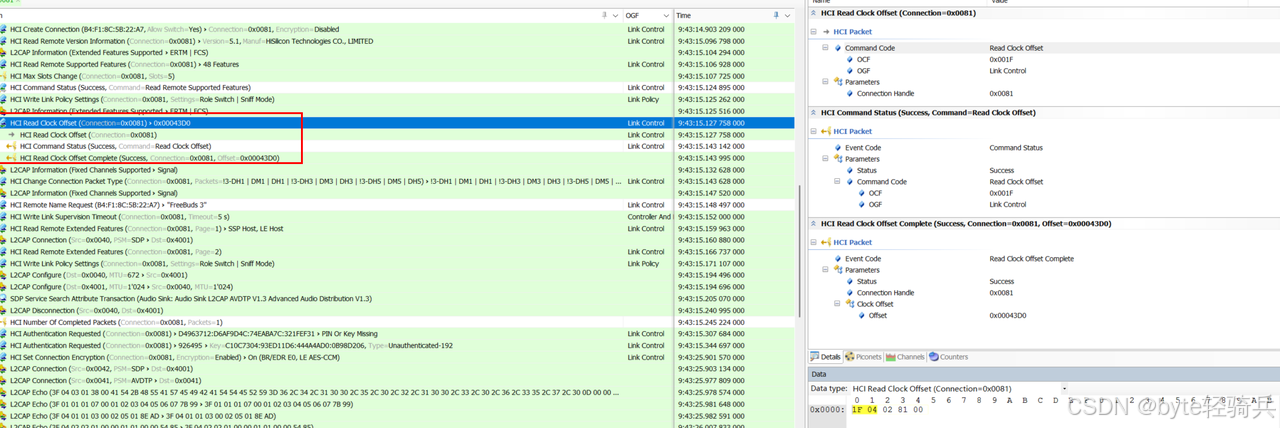

3.4 时钟同步：HCI Read Clock Offset
蓝牙设备的通信依赖精确的时钟同步，主设备通过HCI Read Clock Offset命令（Opcode：0x040A）获取与从设备的时钟偏移。
响应的Read Clock Offset Complete Event（0x0A）返回具体的偏移值
Read Clock Offset Complete Event (0x0A) - 状态码（Status）：0x00（成功） - 连接句柄（Connection Handle）：0x0081 - 时钟偏移（Clock Offset）：0x00043D0（约17360个时钟周期）这个值用于主设备调整本地时钟，确保与从设备的通信同步。对于音频传输而言，精确的时钟同步至关重要，它能减少音频帧的抖动和丢失，保证音质的稳定性。
四、L2CAP 层配置：构建逻辑通信信道
L2CAP（逻辑链路控制和适配协议）是蓝牙协议栈中的 \"交通枢纽\"，负责在 ACL 物理链路上提供多路复用、分段重组、QoS 控制等功能。在物理链路基础上，L2CAP 层需要通过一系列信息交换和配置命令，为上层协议（如 SDP、AVDTP）构建可靠的逻辑信道。

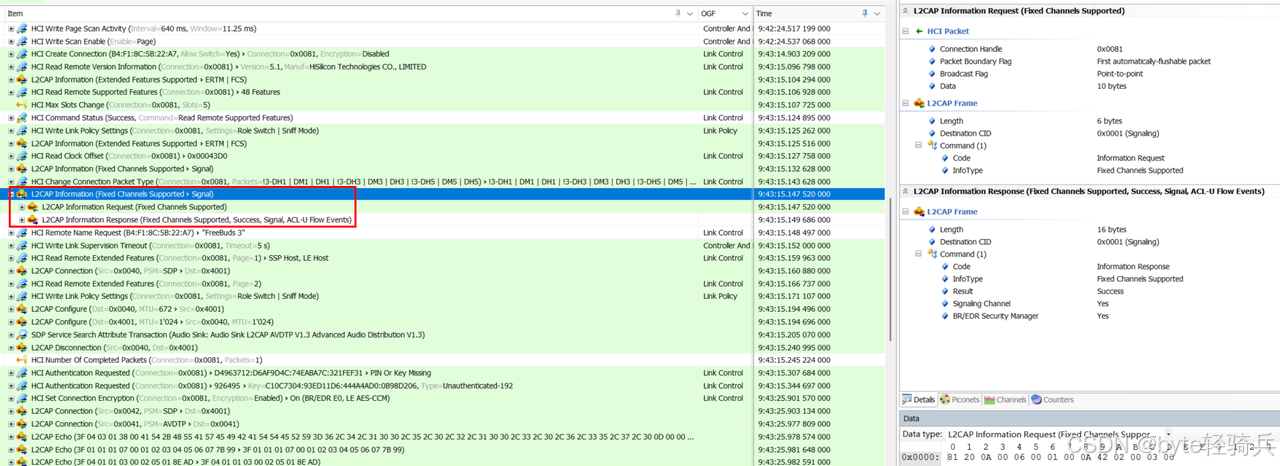

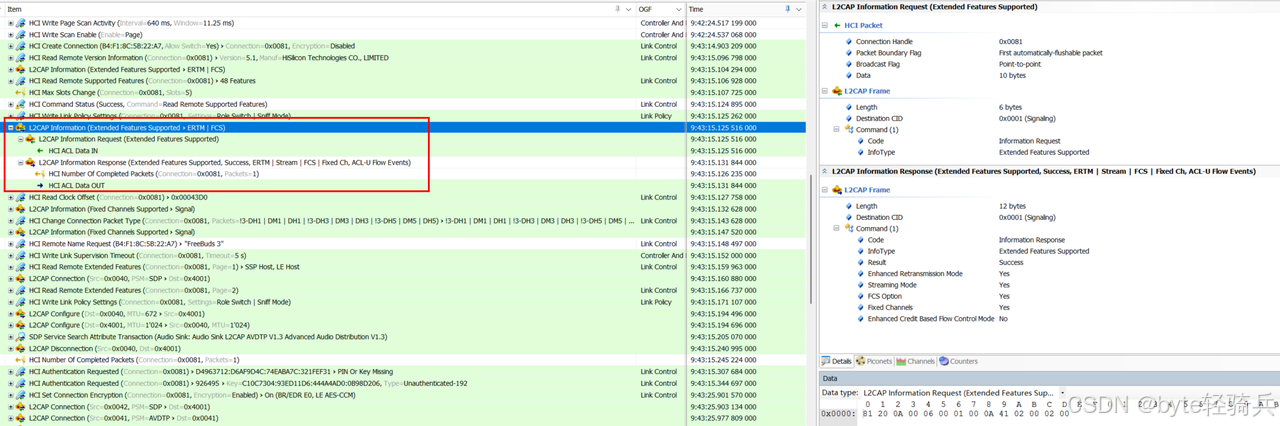

4.1 功能协商：L2CAP Information 交换
L2CAP 层首先通过Information Request和Information Response命令交换双方支持的功能特性，这是确保通信兼容性的基础。
第一次信息交换（扩展功能查询）：
ERTM 是 L2CAP 的一种可靠传输模式，类似 TCP 协议，通过重传机制确保数据的可靠交付，适合传输控制命令；FCS 则通过校验和提高数据传输的准确性，减少错误数据的处理开销。
第二次信息交换（固定信道查询）：
Signal 信道（信道 0）是 L2CAP 的控制信道，用于传输连接建立、配置等控制命令，是 L2CAP 正常工作的基础。两次信息交换的结果表明，主从设备在 L2CAP 核心功能上达成了一致，为后续信道建立奠定了基础。

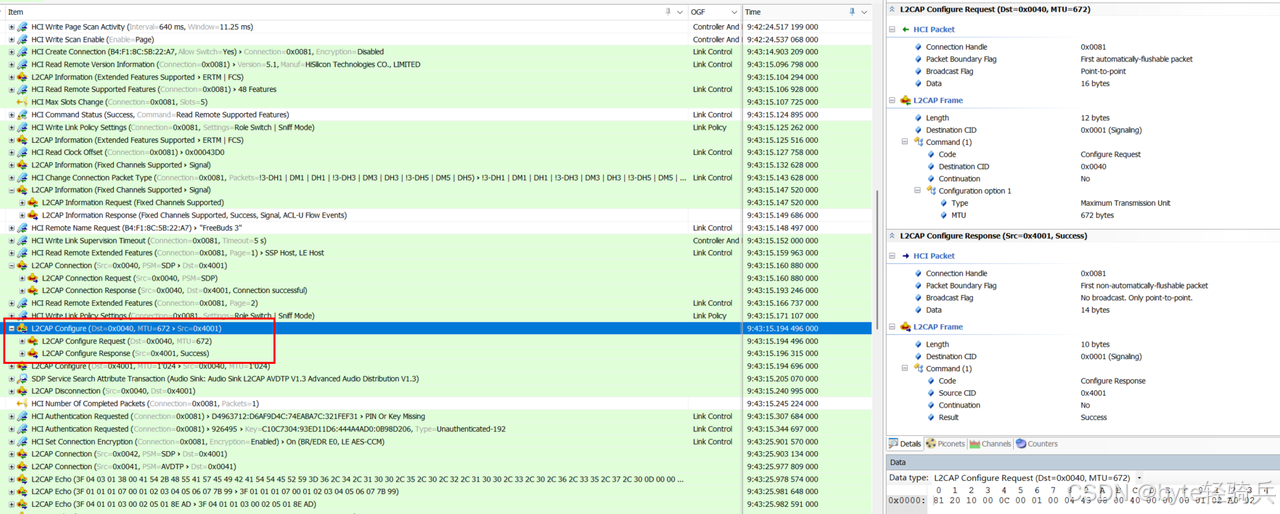

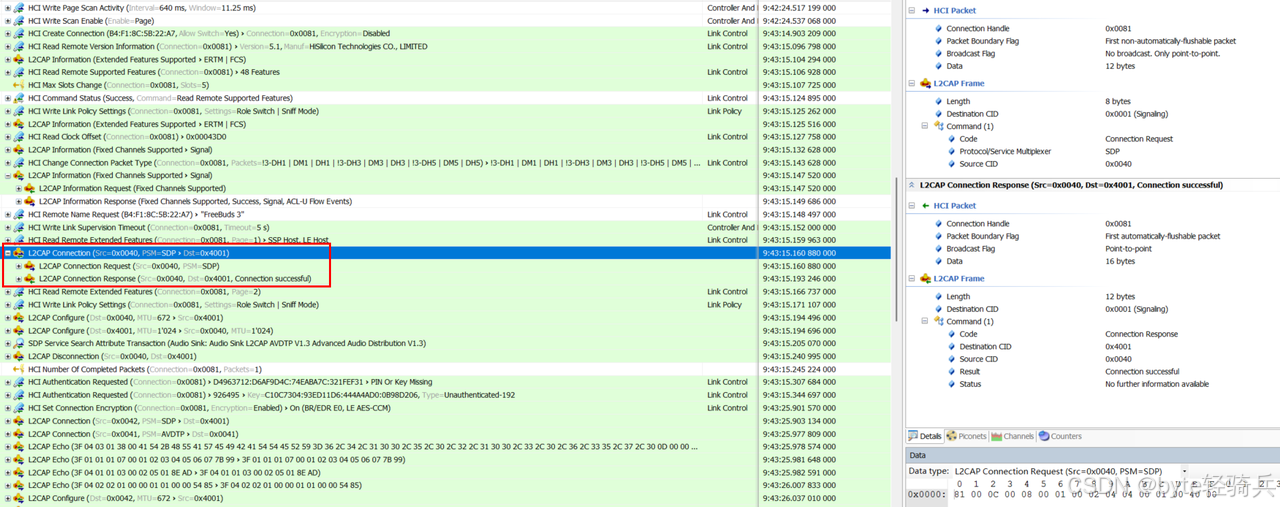

4.2 SDP 信道建立：L2CAP Connection 与 Configure
SDP（服务发现协议）是蓝牙设备发现彼此支持服务的关键协议，使用 L2CAP 的 PSM（协议 / 服务多路复用器）=0x0001 端口。主设备通过L2CAP Connection Request命令建立 SDP 通信信道：
信道建立后，还需通过L2CAP Configure命令协商具体的传输参数：
这些配置确保 SDP 协议在可靠的信道上运行：ERTM 模式保证服务查询命令不会丢失，672 字节的 MTU 则能满足大多数服务查询的需求，避免频繁的分段重组。
五、链路参数优化：平衡性能与功耗
物理链路和 L2CAP 层配置完成后，主设备会进一步优化链路参数，以适应音频传输等特定场景的需求。这些参数调整通过Max Slots Change、Write Link Policy Settings等命令实现，直接影响连接的稳定性、延迟和功耗。

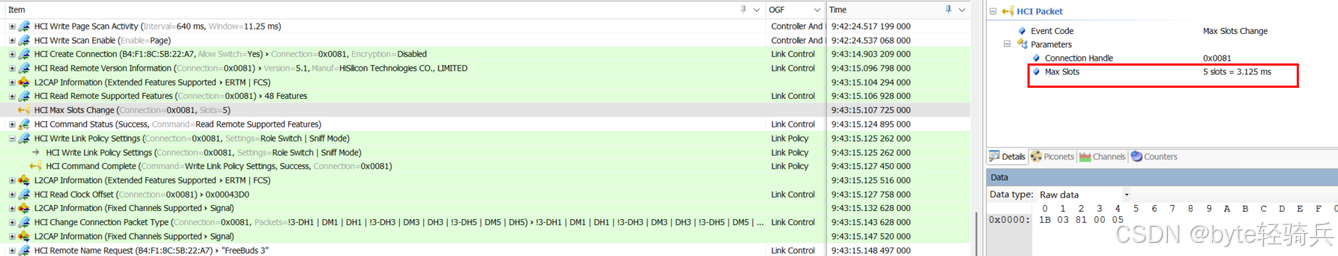

5.1 调整最大时隙数：HCI Max Slots Change
蓝牙通信中，数据传输以 \"时隙（Slot）\" 为基本时间单位（1 时隙 = 625us）。HCI Max Slots Change命令（Opcode：0x0407）用于调整一次传输可占用的最大时隙数：
最大时隙数决定了单次传输的最大数据量（时隙数越多，可传输的数据越多），但也会影响传输延迟。对于音频传输，选择 5 个时隙是一种平衡：既能保证足够的音频数据吞吐量（约 4000 字节 / 秒），又能将单次传输延迟控制在可接受范围内。

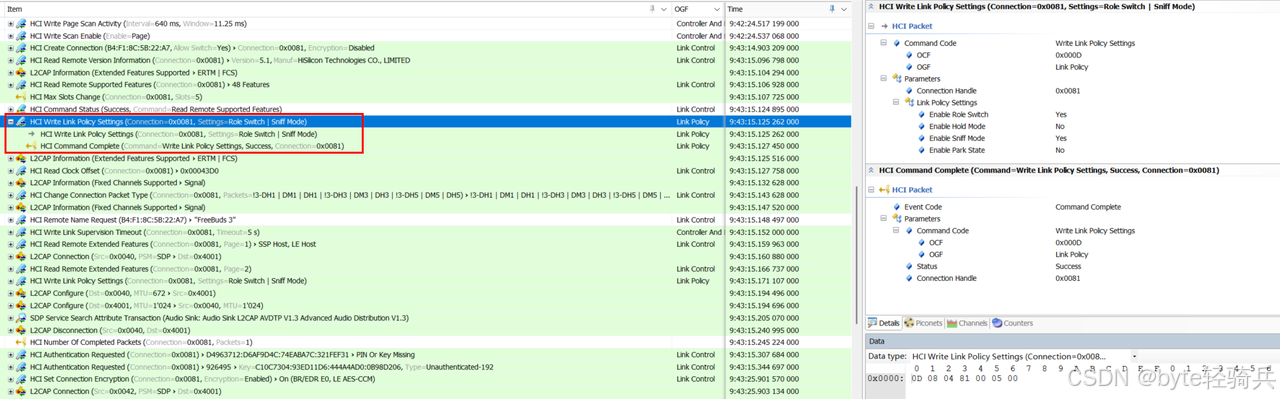

5.2 配置链路策略：HCI Write Link Policy Settings
HCI Write Link Policy Settings命令用于配置链路的管理策略：
-
Role Switch：允许从设备在需要时变为主设备（如蓝牙耳机需要主动发送控制命令时），增加了通信的灵活性。
-
Hold Mode：允许设备在无数据传输时暂时降低连接频率，进入低功耗状态，延长电池续航。
这些策略使链路能根据实际通信需求动态调整，在性能和功耗间取得平衡。

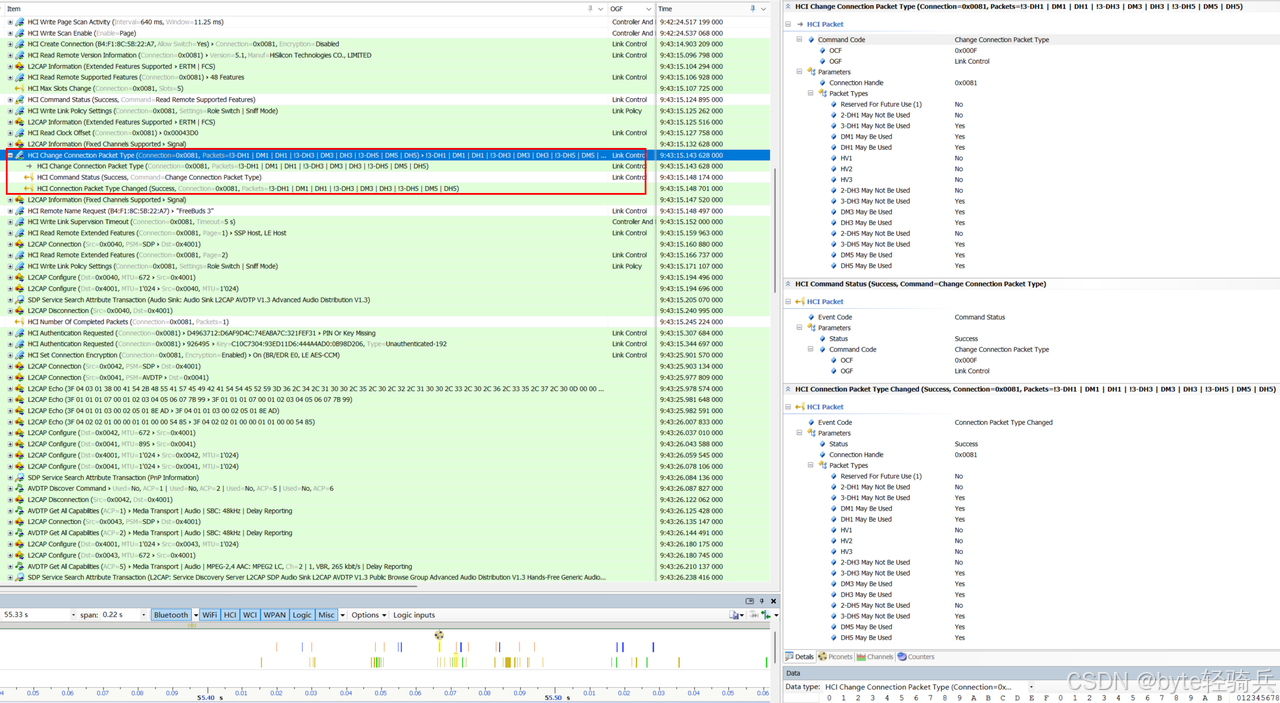

5.3 调整数据包类型：HCI Change Connection Packet Type
蓝牙支持多种数据包类型，不同类型在传输速率和可靠性上有不同侧重。HCI Change Connection Packet Type命令（Opcode：0x040F）用于配置支持的数据包类型：
-
DM1：使用前向纠错编码（FEC），数据速率较低（172 字节 / 时隙）但抗干扰能力强，适合噪声环境。
-
DH1：不使用 FEC，数据速率较高（343 字节 / 时隙）但对噪声敏感，适合信号良好的环境。
同时支持两种类型使设备能根据信道质量动态切换，确保音频传输的稳定性。
5.4 延长监督超时：HCI Write Link Supervision Timeout

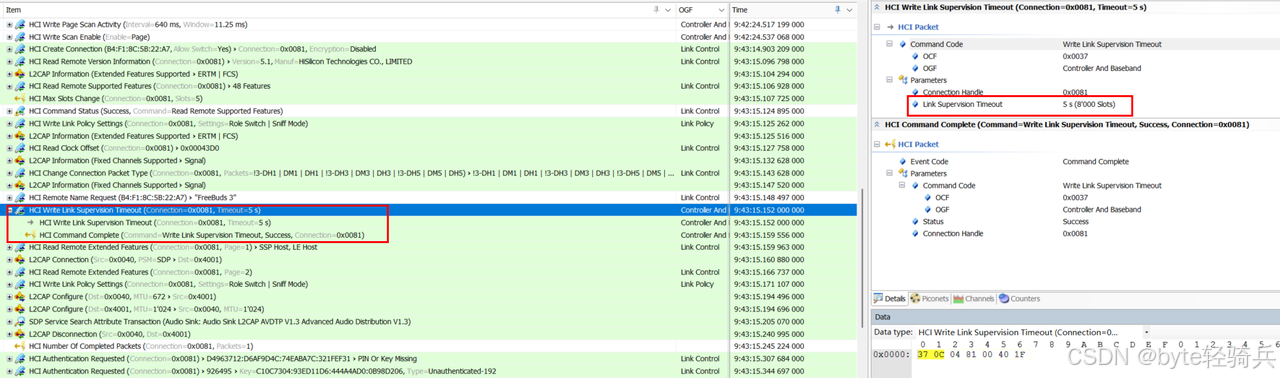

为提高音频连接的稳定性，主设备通过HCI Write Link Supervision Timeout命令延长监督超时时间：
将超时时间从初始的 500ms 延长至 5s，是因为音频传输场景中，短暂的信号干扰（如人体遮挡）不应导致连接断开。较长的超时时间能提高连接的鲁棒性，但也会增加检测真实断线的延迟，这是一种根据应用场景做出的权衡。
六、安全认证：构建加密通信屏障
蓝牙设备在传输敏感数据（如音频内容、控制命令）前，必须建立安全的加密链路。这一阶段通过配对（Pairing）、认证（Authentication）和加密（Encryption）三个核心步骤实现，主要涉及Authentication Requested、Set Connection Encryption等 HCI 命令，为数据传输构建一道坚实的安全屏障。
6.1 配对启动与 IO 能力交换

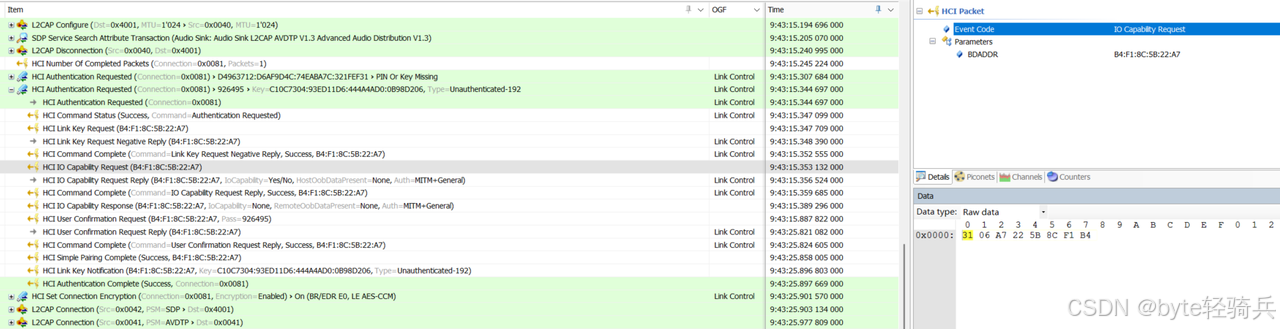

当主设备通过 SDP 发现从设备支持音频服务时，会触发安全配对流程。首先，从设备通过IO Capability Request Event（0x31）请求交换 IO 能力：
-
IO 能力（DisplayYesNo）：表明从设备（如蓝牙耳机）只能显示数字并通过物理按键确认 \"是 / 否\"。
-
MITM 保护：要求配对过程能抵御中间人攻击，防止第三方窃听或篡改配对信息。

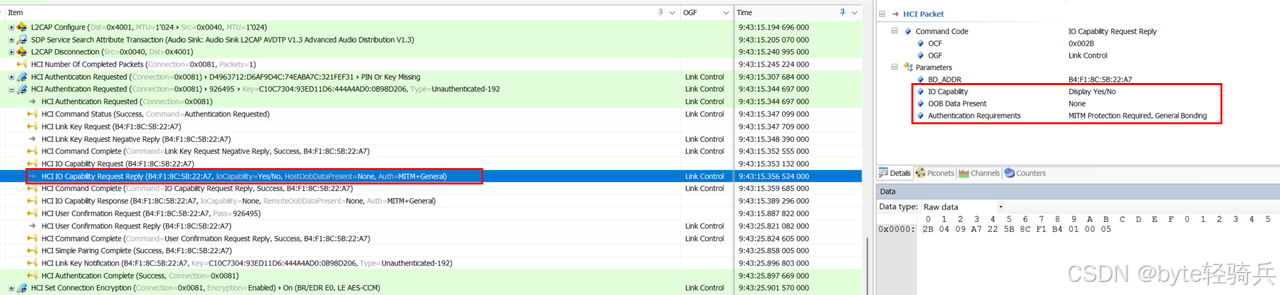

主设备（如手机）通过IO Capability Request Reply 命令（0x042B）回应自身能力：
如主设备的 IO 能力为 KeyboardOnly（仅支持键盘输入），与从设备的 DisplayYesNo 组合，决定了将使用 \"数字比较\" 配对方式：主设备生成并显示 6 位数字，用户在从设备上确认该数字是否一致，完成身份验证。
6.2 认证与加密启动

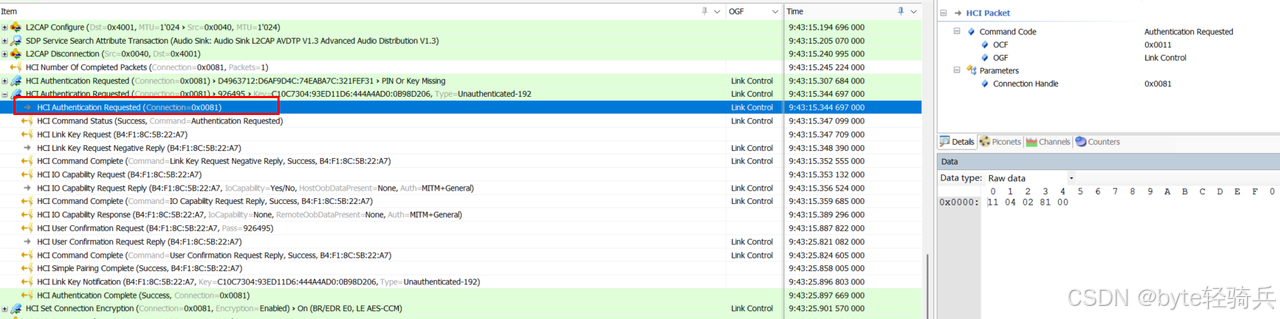

配对信息交换完成后，主设备发送HCI Authentication Requested命令（Opcode：0x0411）启动认证：

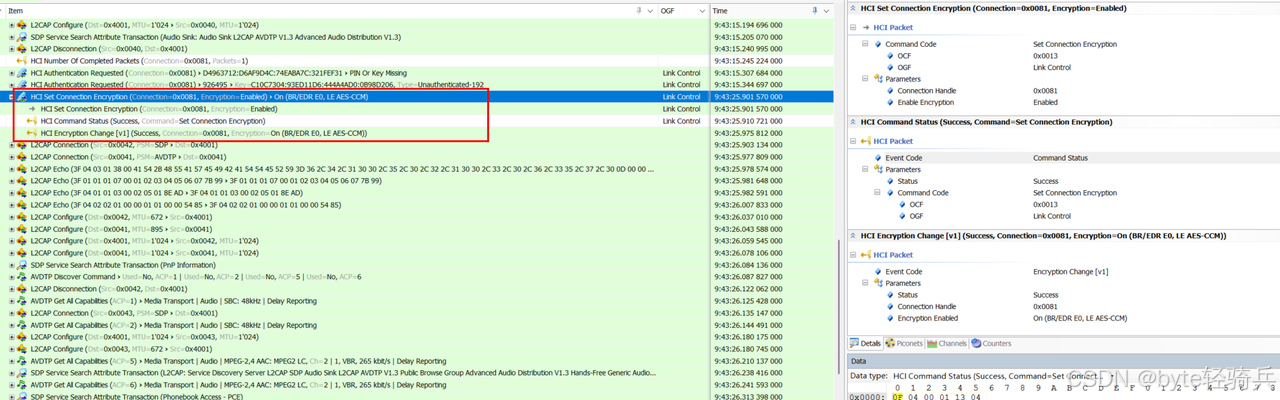

认证过程通过交换随机数和验证链路密钥，确认双方身份的合法性。认证成功后，主设备发送HCI Set Connection Encryption命令启动链路加密：
加密启动成功后，主设备会收到HCI Encryption Change Event（0x08）。128 位 AES 加密算法的应用确保了后续数据传输的机密性，即使第三方截获无线信号，也无法解密音频内容或控制命令。

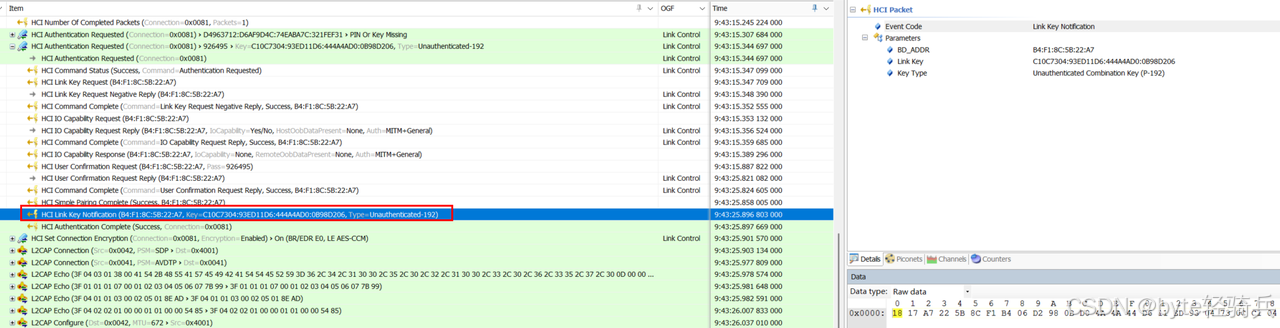

6.3 链路密钥生成与存储
配对完成后，设备会生成链路密钥（Link Key）用于后续重连，避免重复配对。HCI Link Key Notification Event（0x18）会通知上层应用新生成的密钥：
链路密钥通常会被存储在设备的安全存储区，当设备再次连接时，可直接使用该密钥进行快速认证，大大简化连接流程。
七、服务发现：SDP 协议的 \"能力勘探\"
安全链路建立后，主设备需要通过 SDP探索从设备支持的蓝牙 Profile（如 A2DP、HFP），了解其具体功能和配置参数。SDP 就像设备的 \"能力说明书\"，主设备通过查询 SDP 记录，确定可以使用哪些服务以及如何使用这些服务。

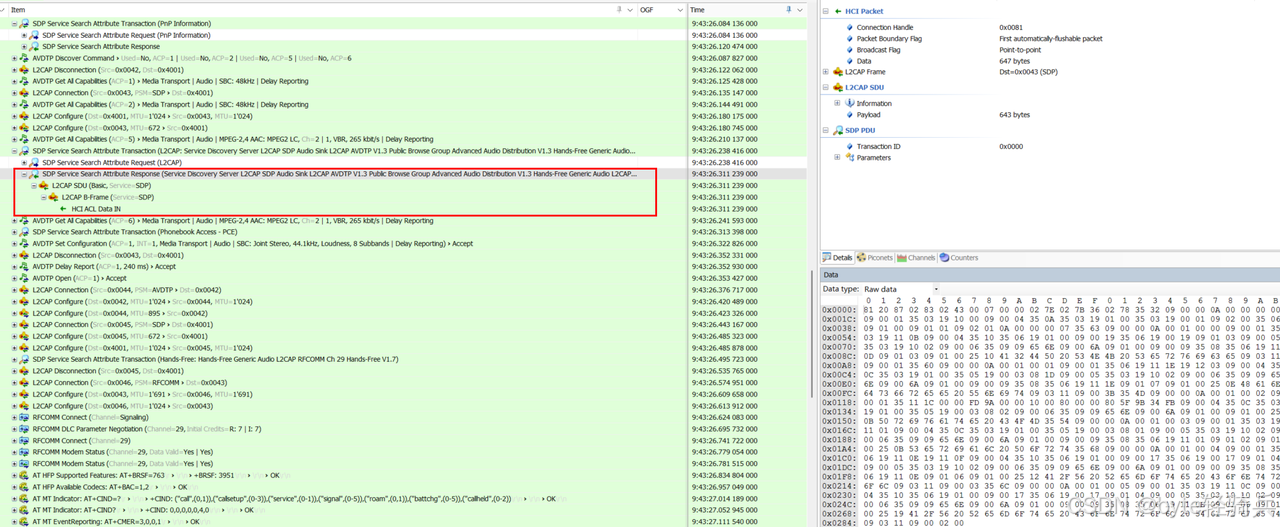

7.1 SDP 查询流程：从服务搜索到属性获取
SDP 查询通常包含两个步骤：首先搜索支持特定 UUID 的服务，然后查询这些服务的详细属性。

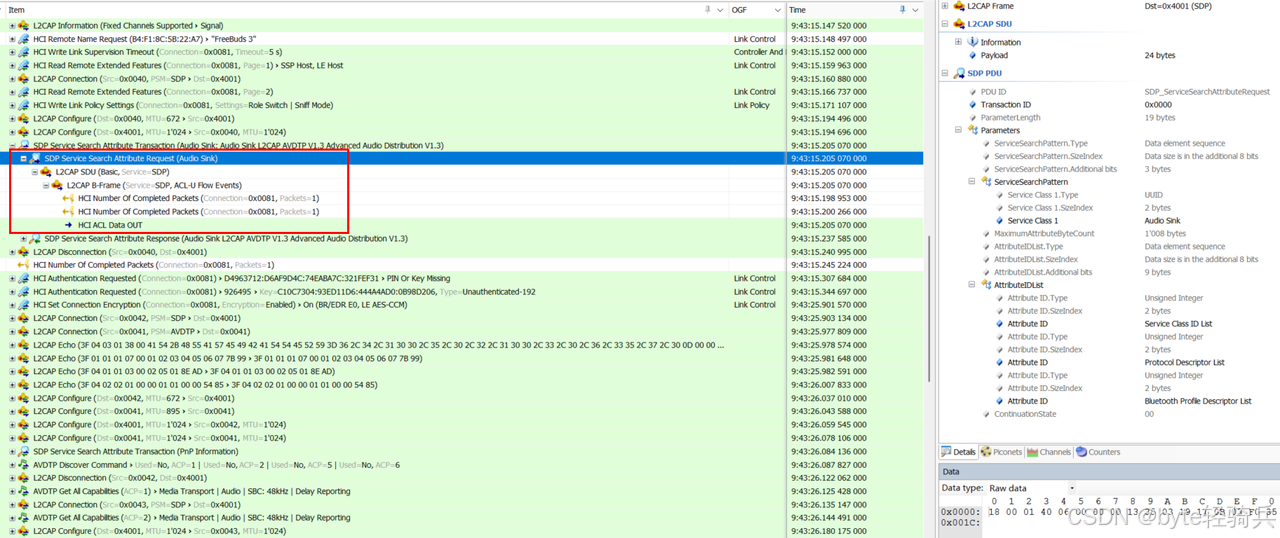

A2DP 服务搜索：
从设备响应包含支持的服务记录句柄：

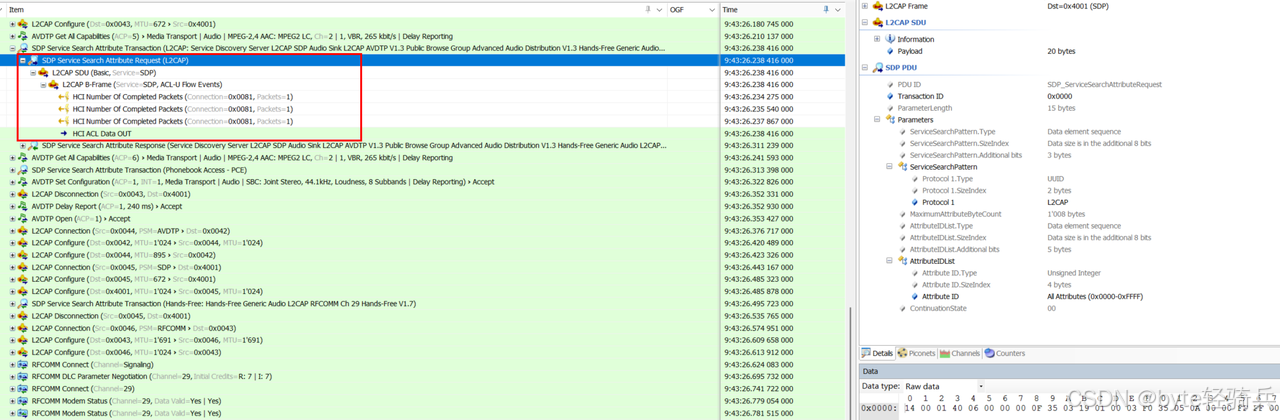

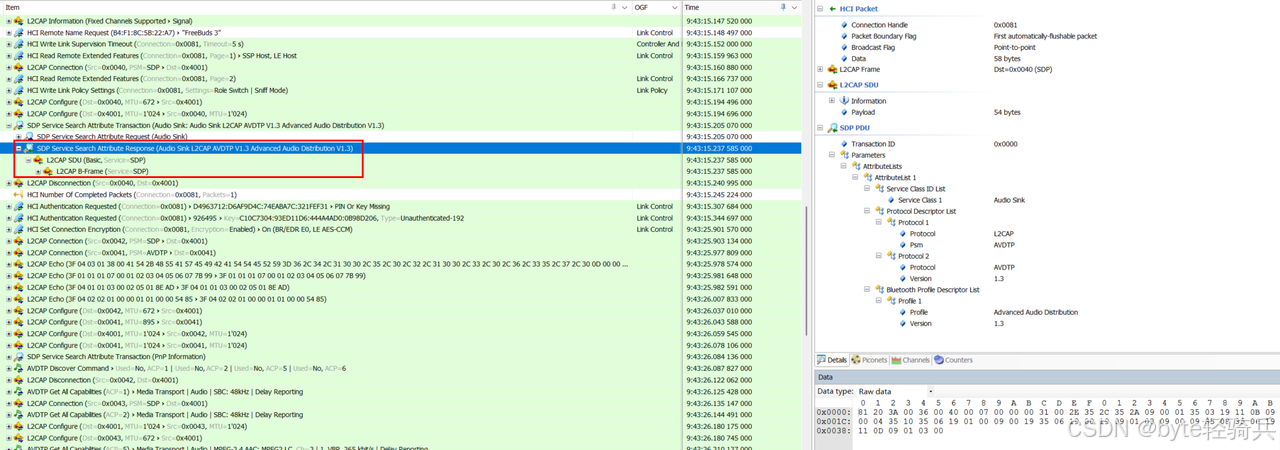

A2DP 服务属性查询：
主设备随后查询该服务记录的详细属性：
从设备返回的属性信息揭示了 A2DP 服务的具体能力：
这些信息明确了从设备支持 A2DP 音频接收服务，使用 L2CAP 的 PSM=0x0019 端口和 AVDTP 1.3 协议，为主设备建立 A2DP 连接提供了精确的 \"路线图\"。

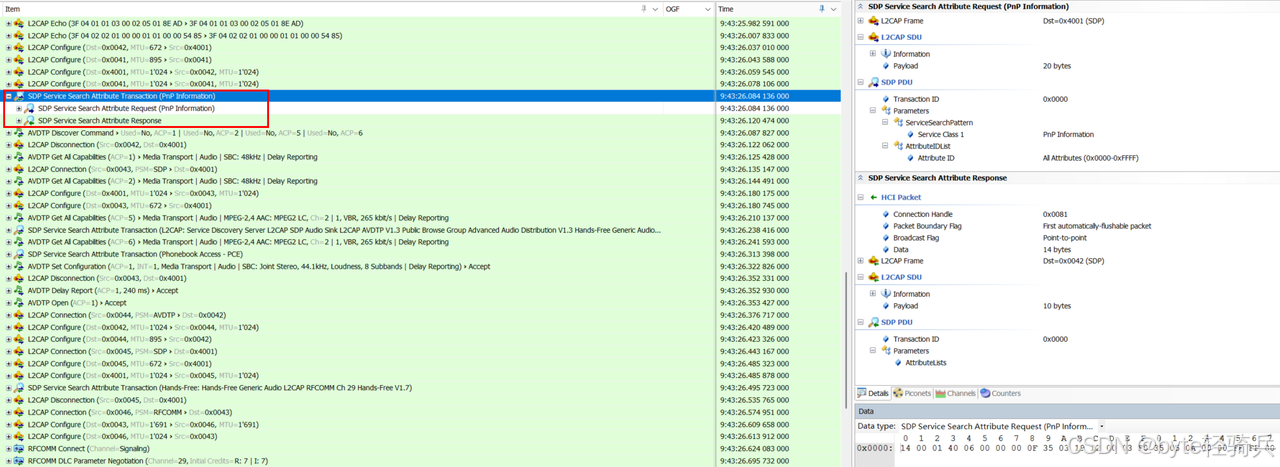

7.2 其他服务发现：PnP 信息与设备识别
除了音频服务，主设备还会查询 PnP（即插即用）信息，以识别从设备的硬件型号：
PnP 信息帮助主设备加载针对特定硬件的优化配置（如预设的音频均衡器参数），提升用户体验。
八、A2DP 连接：构建音频传输链路
A2DP（高级音频分发配置文件）是实现立体声音乐传输的核心 Profile，基于 AVDTP（音频 / 视频分发传输协议）。在 SDP 发现 A2DP 服务后，主设备会通过一系列 AVDTP 命令建立音频传输链路，完成从 \"能连接\" 到 \"能传声\" 的关键跨越。

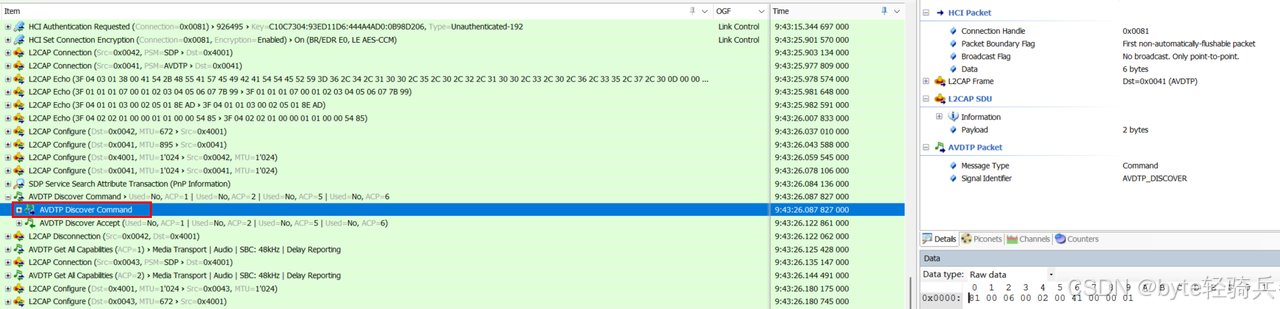

8.1 AVDTP 端点发现：定位音频接收端

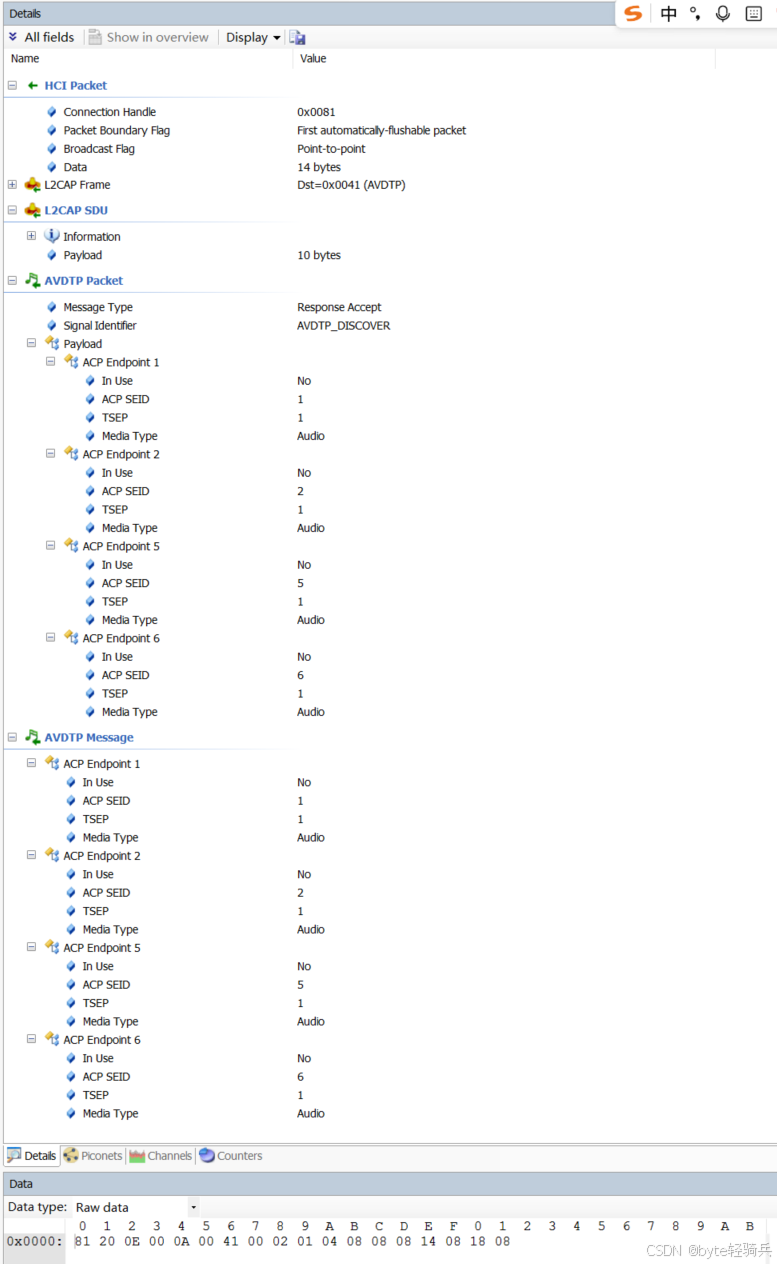

AVDTP 通过 \"端点（Endpoint）\" 概念管理音频流，每个端点对应一个特定的音频功能（如音频接收、音频发送）。主设备发送AVDTP Discover命令（0x01）发现从设备的音频端点：
从设备响应包含支持的端点信息：
表明从设备存在一个 ID 为 0x01 的音频接收端点，可作为 A2DP 的音频接收端，为主设备提供音频数据的接收能力。

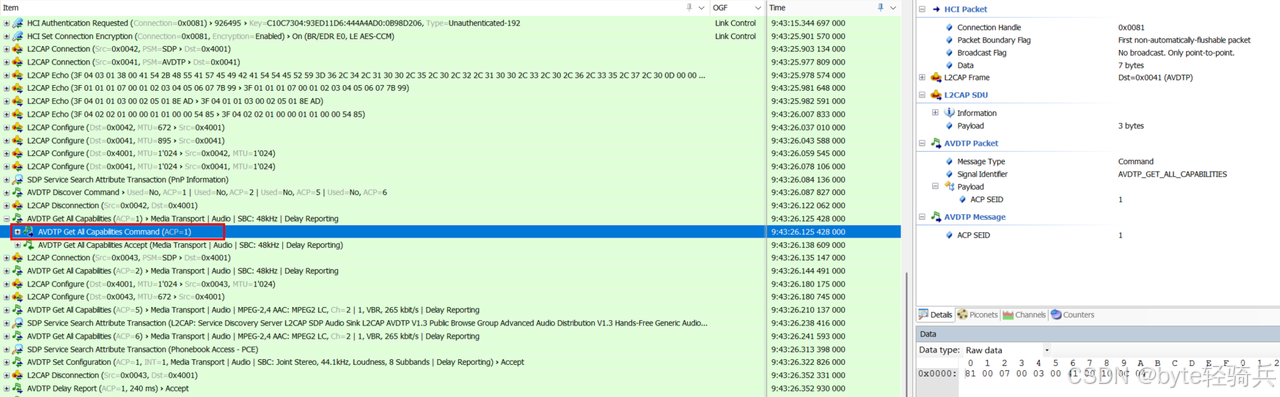

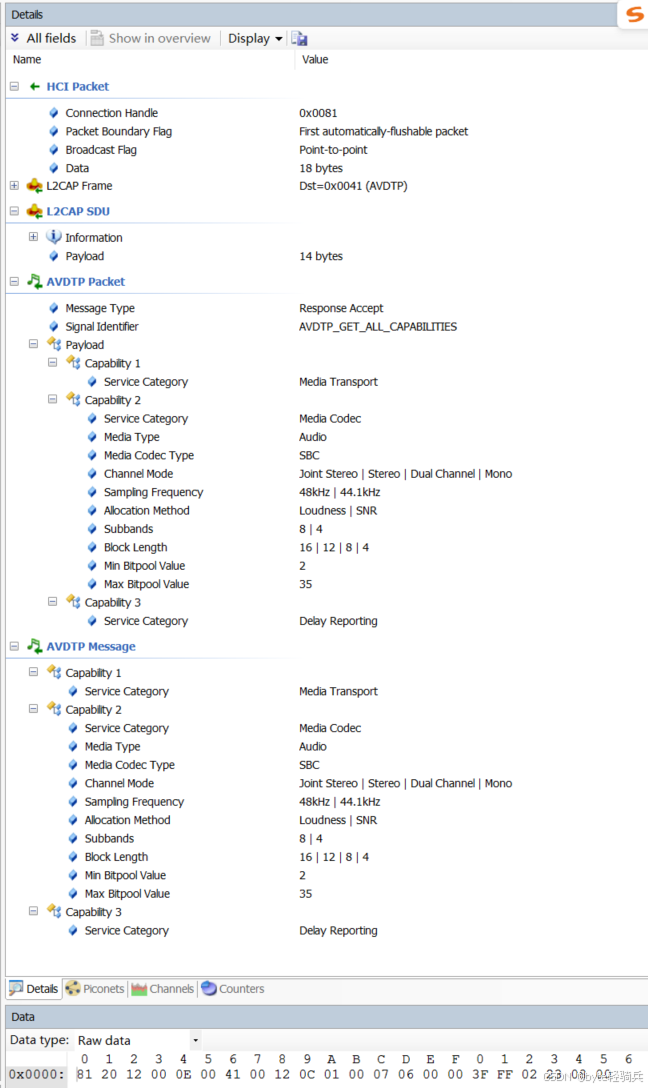

8.2 音频能力协商：AVDTP Get All Capabilities
为确保主从设备使用双方都支持的音频编码格式，主设备发送AVDTP Get All Capabilities命令（0x03）获取端点的音频能力：
从设备返回详细的音频编码能力列表：
SBC（Subband Codec）是 A2DP 的强制编码格式，所有设备必须支持，确保基本兼容性。从设备返回的参数范围表明其支持多种采样率和声道模式，为主设备选择最优配置提供了灵活空间。
8.3 音频配置与链路开启：AVDTP Set Configuration 与 Open

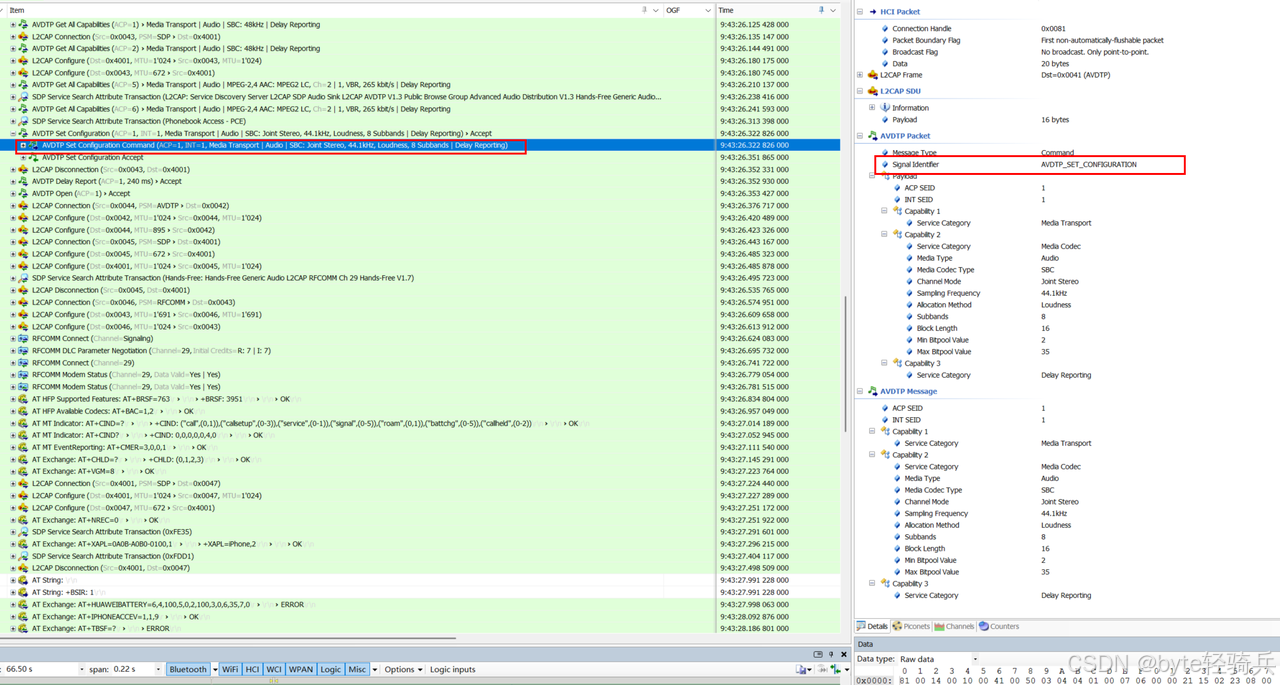

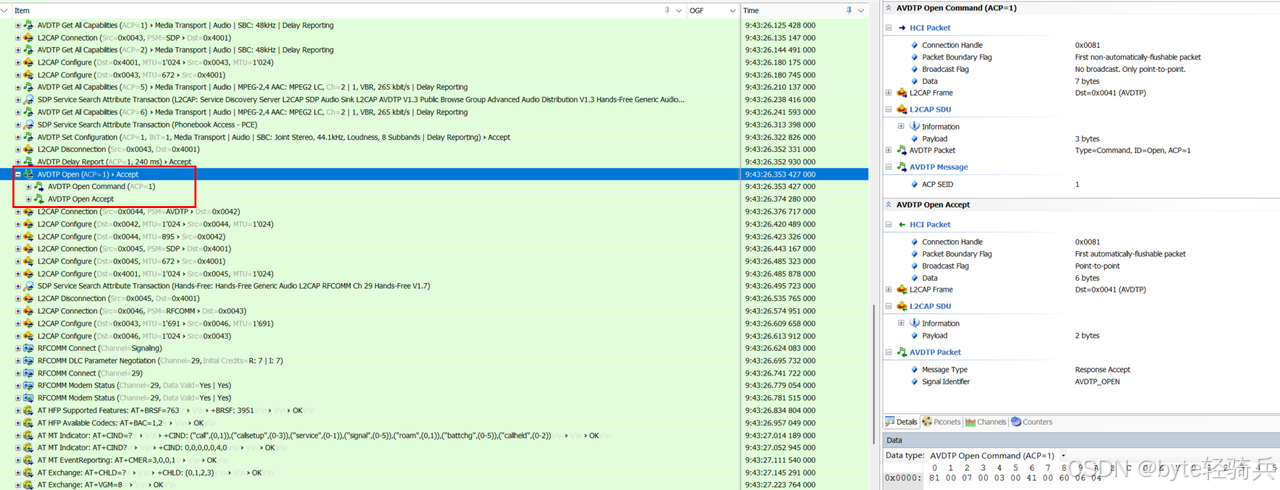

主设备根据双方支持的能力，选择合适的音频参数并通过AVDTP Set Configuration命令（0x07）通知从设备：
44.1kHz 采样率和立体声模式能提供良好的音质，32 的比特池值则在音质和传输带宽间取得平衡。从设备确认配置后，主设备发送AVDTP Open命令（0x09）开启音频流传输：
此时，A2DP 音频链路正式建立，主设备开始通过 L2CAP 的无确认模式（Unacknowledged Mode）传输 SBC 编码的音频数据。这种传输模式延迟低（无重传机制），适合实时音频传输，确保音乐播放的流畅性。
8.4 传输质量监控：AVDTP Delay Report

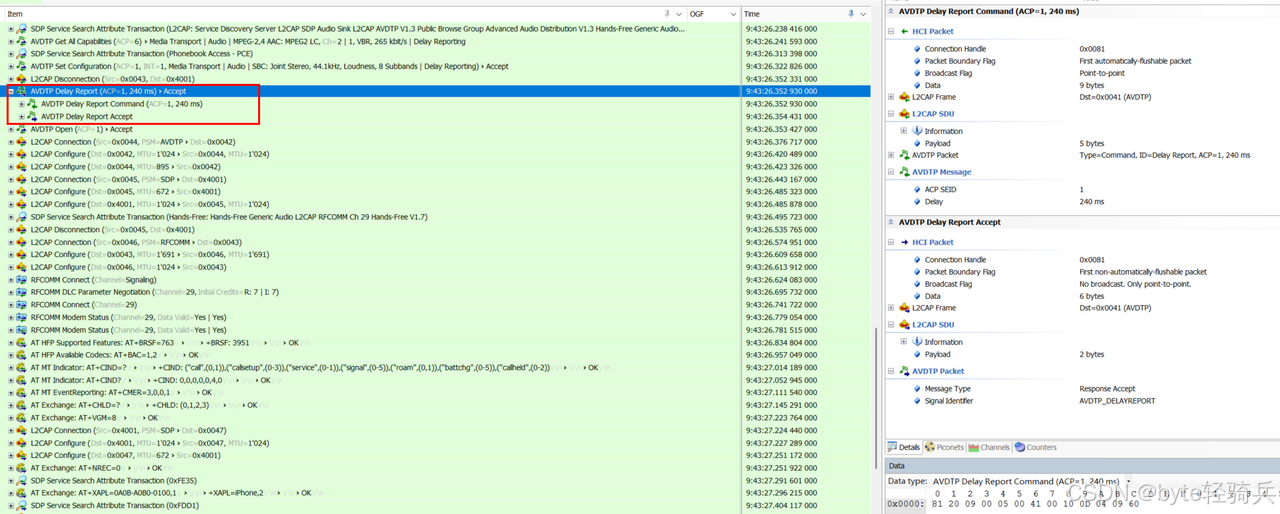

音频链路建立后，从设备会通过AVDTP Delay Report命令（0x0D）向主设备报告音频传输延迟：
通常认为音频延迟低于 100ms 不会产生明显的音画不同步。如果延迟过高，主设备可能会调整编码参数（如降低比特率）或连接间隔，优化传输性能。

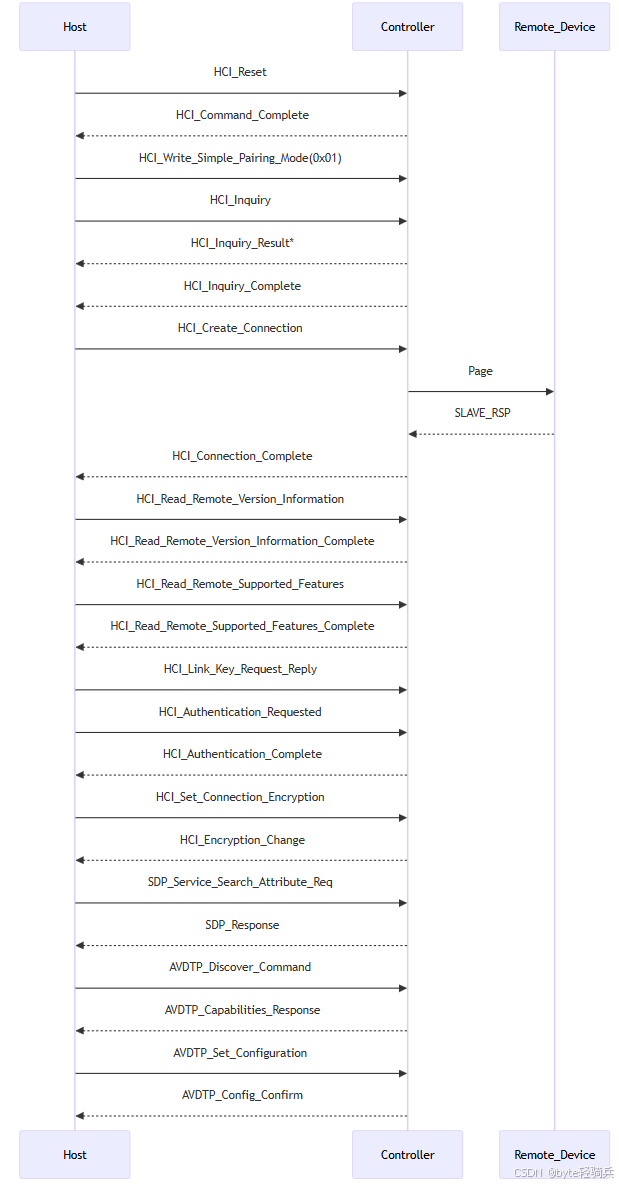

交互时序图：
经典蓝牙（BR/EDR）的配对连接流程是一个高度标准化、分层协作的复杂系统，从 HCI 命令视角看，我们可以得到以下技术启示：
-
协商机制的重要性：从设备能力交换、L2CAP 功能协商到音频编码选择，协商贯穿连接全过程。这种 \"先沟通后合作\" 的模式是设备兼容性的基础，确保不同厂商的设备能 \"听懂\" 彼此的 \"语言\"。
-
安全设计的严谨性：配对、认证、加密三步曲形成了完整的安全链条，128 位 AES 加密和 SSP 协议的应用，有效保护了用户隐私和数据安全，这对音频等敏感数据传输至关重要。
-
参数优化的艺术性：连接间隔、时隙数、超时时间等参数的设置，体现了性能与功耗、实时性与可靠性的平衡艺术。这些参数需要根据应用场景（如音频、文件传输）动态调整，才能达到最佳效果。
尽管低功耗蓝牙（BLE）发展迅速，但 BR/EDR 在音频传输等地方仍具有不可替代的优势。其成熟的协议设计、完善的安全机制和高效的传输性能，使其在可预见的未来仍将是无线音频领域的主流技术。深入理解 BR/EDR 的连接流程，不仅能帮助我们更好地使用这项技术，更能从中汲取分层设计、协议协商等方面的宝贵经验，应用于其他无线通信系统的开发中。
