      在嵌入式开发中，调试和固件提取是常见的需求。J-Link作为一款强大的调试工具，不仅支持程序下载和调试，还可以读取STM32微控制器内部的程序。本文将详细介绍如何使用J-Link读取STM32内部的程序，并保存为Hex或Bin文件。

你是否遇到过固件丢失却无法恢复？
是否想逆向学习优秀代码却无从下手？
今天分享一个嵌入式工程师的“杀手锏”——用J-Link直接读取STM32芯片程序，并保存为Hex/Bin文件！无需复杂操作，5分钟轻松搞定！

一、为什么要读取STM32程序？

  1. 固件备份：防止量产芯片因意外丢失程序

  2. 逆向分析：学习他人代码架构或协议设计

  3. 生产验证：确认烧录内容与固件一致

  4. 故障排查：对比运行异常芯片的固件差异

二、准备工作

🔧 硬件工具

  • J-Link调试器（推荐J-Link EDU）

  • STM32开发板（或目标设备）

  • SWD接口线（3线制：SWDIO、SWCLK、GND）

💻 软件工具

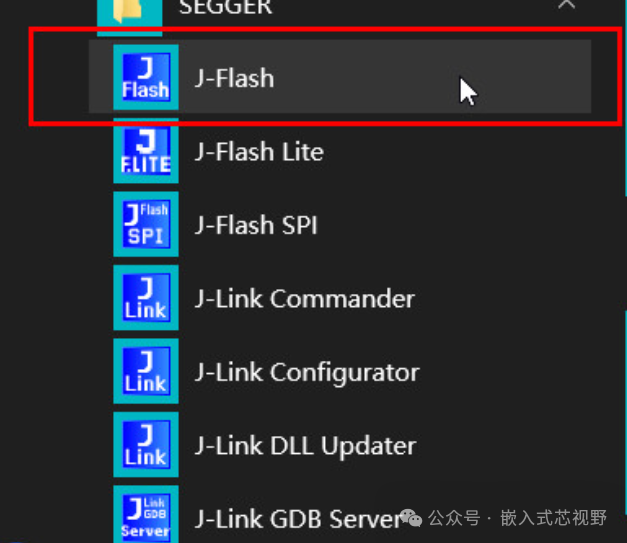

  • SEGGER J-Link软件包（含J-Flash）

  • Hex查看工具（推荐HxD或010 Editor）

三、图文教程：用J-Flash提取程序

1. 连接硬件

  • 接线图：

    J-Link → STM32  SWDIO → SWDIO  SWCLK → SWCLK  GND → GND  VCC → 3.3V（可选，若目标板已供电）

  • 注意：确保目标芯片已通电！

    2. 配置J-Flash

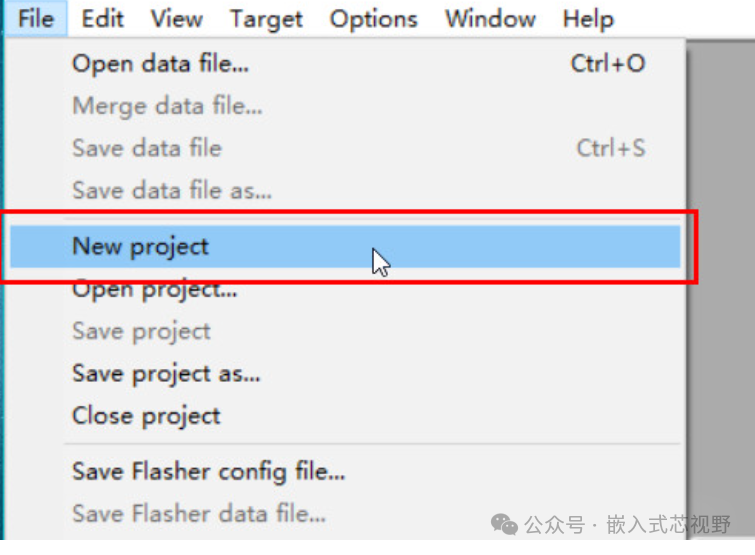

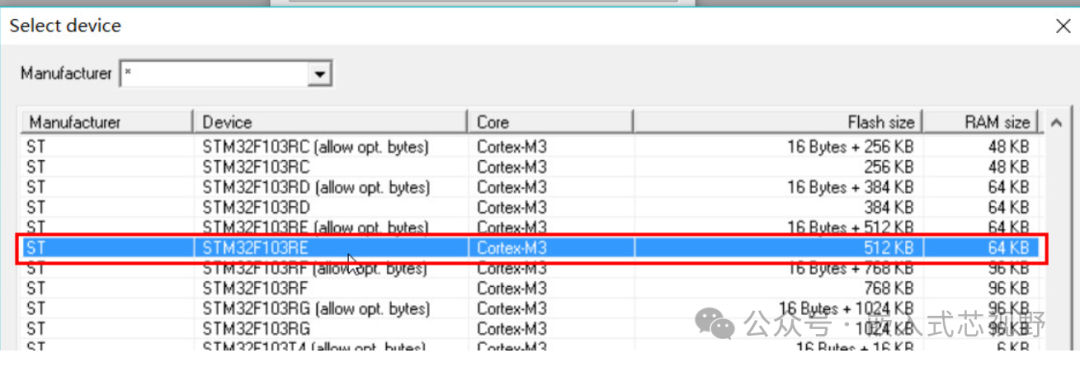

    • 打开J-Flash → 点击 Create new project → 选择芯片型号（如STM32F103C8T6）


    • 关键设置：

      Flash起始地址：0x08000000

      Flash大小：根据型号填写（如64KB填0x10000）

    3. 一键读取固件

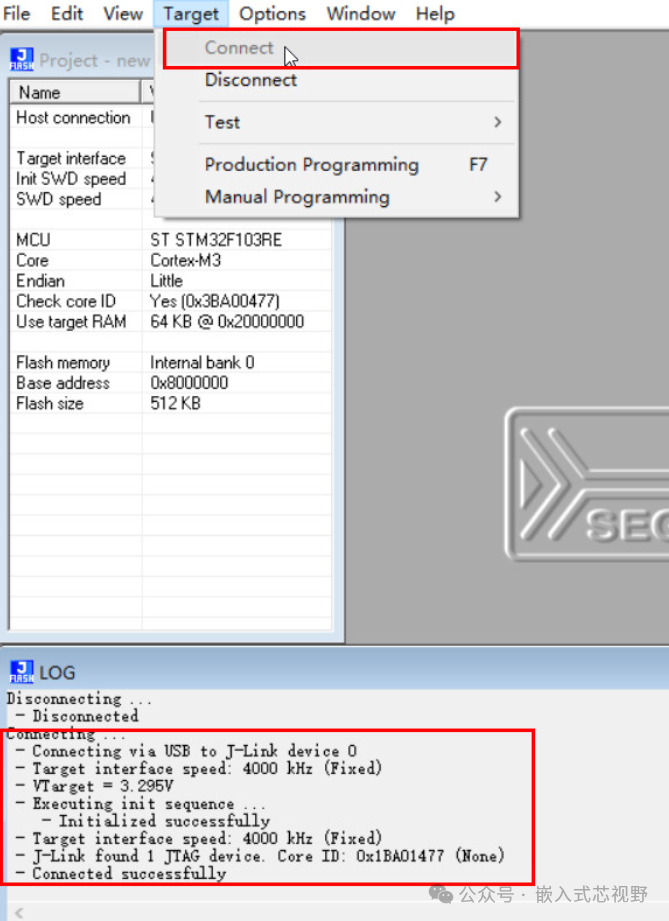

    • 点击 Target → Connect → 显示“Connected”即连接成功

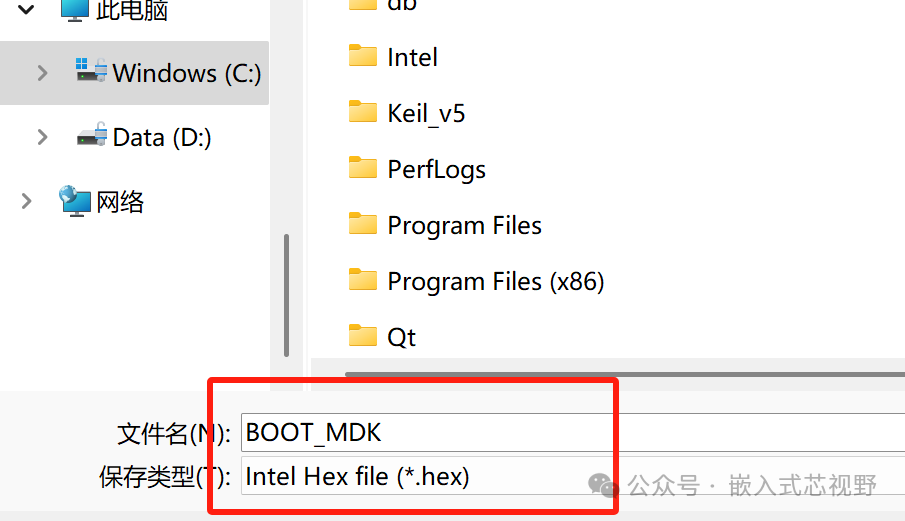

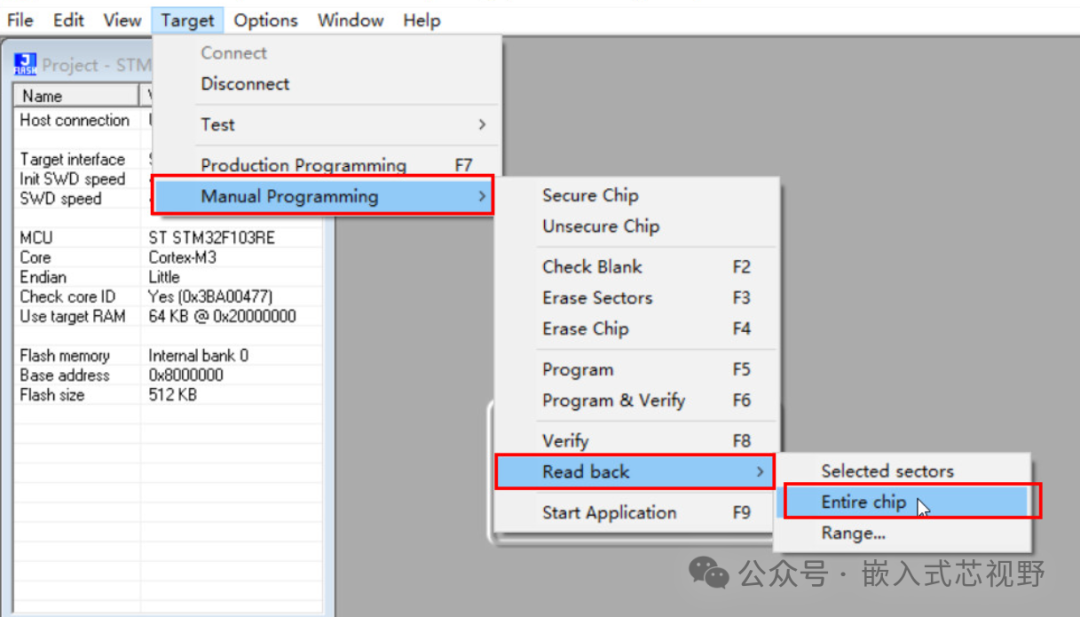

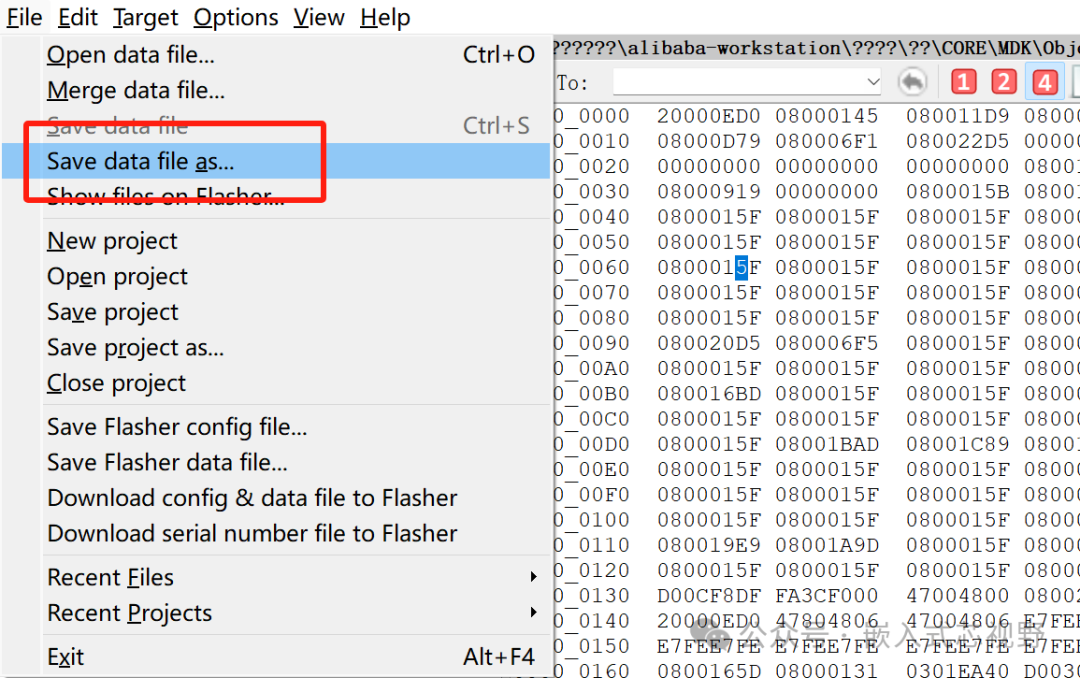

    • 选择 Target → Read Back → Entire Chip → 保存为Hex或Bin文件




    ✅ 成功标志：文件大小应与Flash容量一致，且Hex文件首行包含地址08000000

    四、高阶技巧：命令行极速操作

    适合批量生产的命令行党，用J-Link Commander一步到位！

    1. 打开J-Link Commander，输入：

      connect# 选择接口类型（SWD）和芯片型号

    2. 执行读取命令（以STM32F103为例）：

      savebin backup.bin, 0x08000000, 0x10000

    五、避坑指南

    ⚠️ 关键注意事项

    1. 读保护（RDP）：

      • 若芯片启用读保护，需先解除保护（J-Flash中点击 Target → Unprotect），但会擦除Flash数据！

    2. 地址范围：

      • 地址错误可能导致读取数据全为FF，务必核对数据手册！

    3. 文件验证：

      • 用Hex工具检查固件首行是否为有效中断向量（如08000000后的数据非全FF）。

    六、常见问题

    ❓ 为什么读取失败？

    • 检查接线是否松动

    • 尝试降低SWD时钟速率（J-Flash中 Target → Settings → Speed）

    ❓ 如何确认Flash大小？

    • 查看芯片型号尾缀（如C8=64KB，CB=128KB）

    • 通过STM32CubeProgrammer读取芯片信息
