遇到问题

        使用 STM32F103C8T6 最小系统板，并且使用 STM32CubeMx 生成代码。在使用 ST-LINK下载时，第一次可以连接设备并且下载成功，但第二次下载后出现 No Target connected。寻找了一些解决方案。

解决方案

1.硬件方面

1.1 连接线

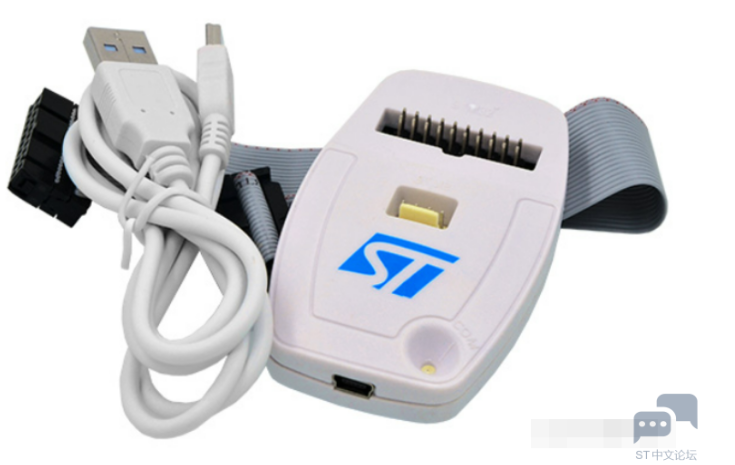

        选用 ST-Link，下方是实物图以及接口。

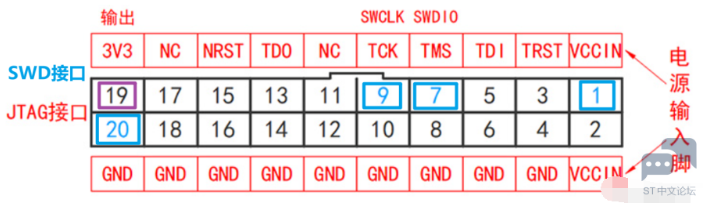

        接线引脚如下，注意需要 根据缺口的方向 确定SWD接口，如图使用的是SWD蓝色接口，将其与STM32C8T6最小系统板下载调试口相连：

1.2 ST-Link 固件更新-驱动下载

        可以看看是不是 USB 驱动有问题导致的，可以试一下更新以下固件。

        ST：https://www.st.com/en/development-tools/stsw-link009.html#get-software

进去点 Get Software，获取下载。

2.软件方面

2.1 CubeMx 部分

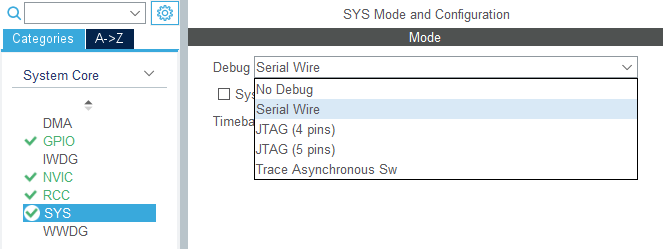

        检查一下 CubeMx 中的 SYS 设置。Debug 是否被设置成了 (No Debug)。如果是，改为 Serial Wire。然后按住 复位键 ，在 keil 中点击下载。

2.2 Keil 部分

        当然我没有解决，猜想是程序中什么地方被改了，因为第一次是可以下进程序并运行。

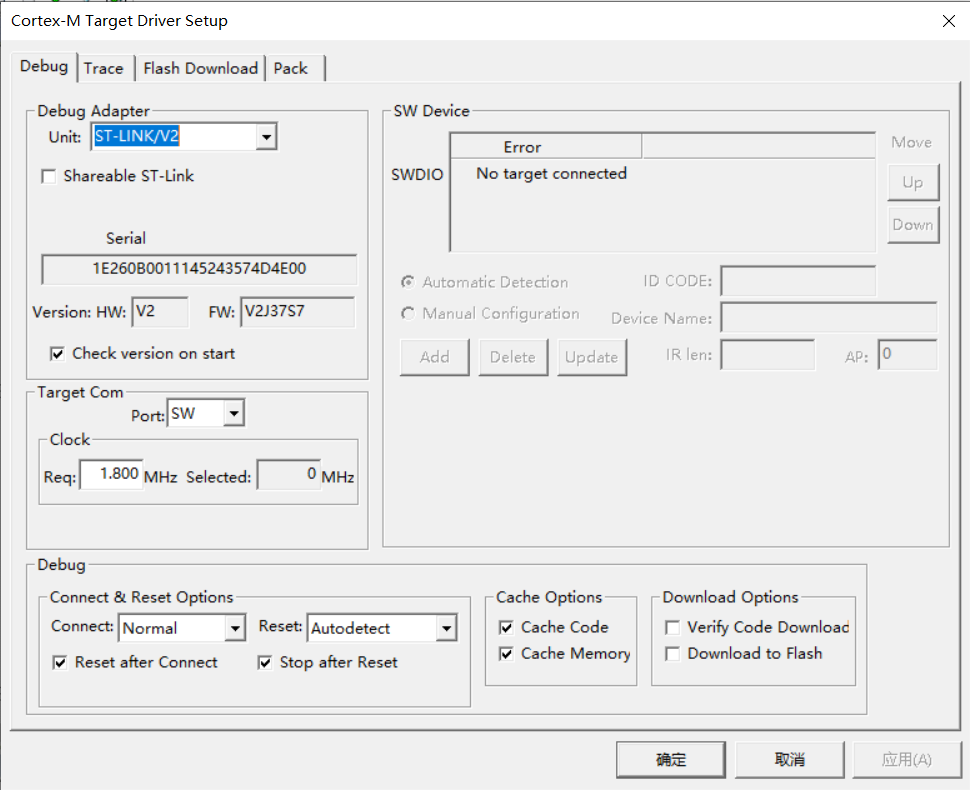

并且发现在未按住复位键 打开 Keil 魔术棒，进入Debug -->Settings 时，显示的是没有识别到设备。

        在按住复位键时，则可以识别到设备。查阅一些文章后发现是 SWJ 功能在代码中被关闭了。烧录的代码中禁用了芯片的 SWJ 调试接口功能。相关配置代码位于 stm32f1xx_hal_msp.c 文件中的 HAL_MspInit() 函数内。

        如图，将红框处的代码屏蔽后，还是需要按住 Reset 键然后点击下载后立马松开，就可以下载程序了。之后直接点击下载即可，不需要再按 Reset 也可以直接下载了。
