Harmonyos Next之PatternLock图案锁组件开发指南_pattern lock 鸿蒙

网友: 技术文档 2025-09-02 18:56:12

文章目录

    • 效果演示
    • 1. 概述
    • 2. 基本概念
    • 3. 组件导入
    • 4. 基本用法
      • 4.1 创建PatternLockController
      • 4.2 基本组件结构
    • 5. 属性配置
      • 5.1 圆点样式定制
    • 6. 事件处理
      • 6.1 onDotConnect
      • 6.2 onPatternComplete
    • 7. 密码验证流程
    • 8. 控制器方法
      • 8.1 reset
      • 8.2 setChallengeResult
    • 9. 高级功能实现
      • 9.1 安全锁定机制
      • 9.2 主题定制
      • 9.3 大小调整
    • 10. 最佳实践
      • 10.1 用户体验优化
      • 10.2 安全性建议
    • 11. 完整示例
    • 12. 总结

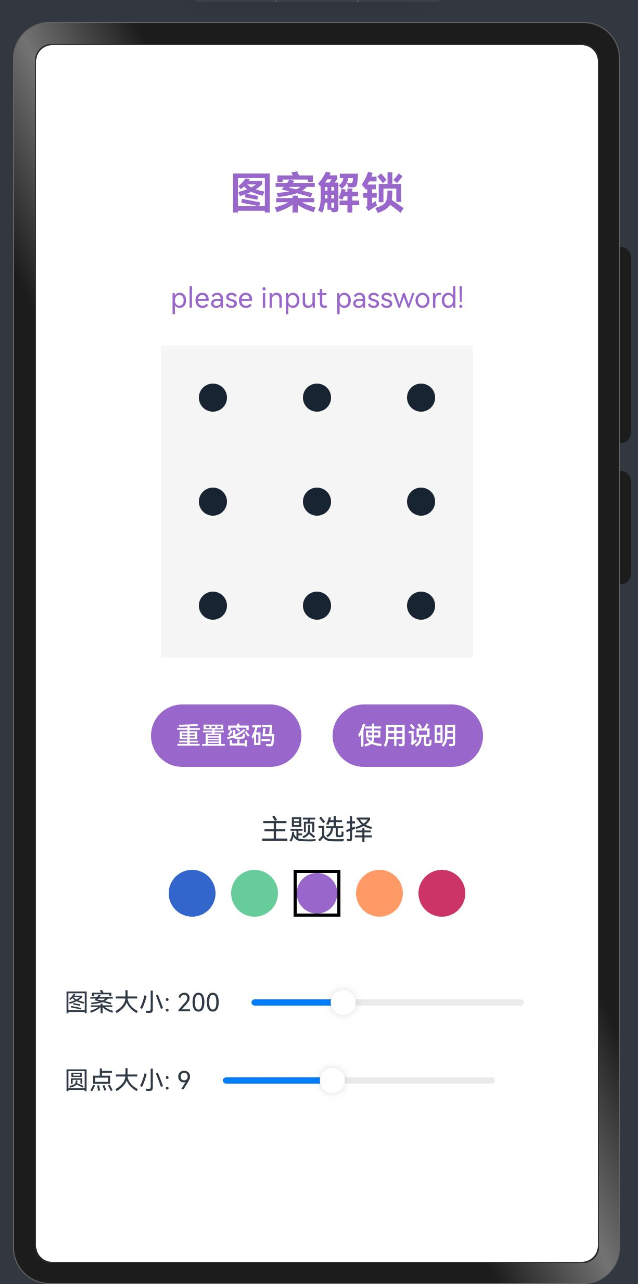

效果演示

Harmonyos Next之PatternLock图案锁组件开发指南_pattern lock 鸿蒙

1. 概述

PatternLock（图案锁）是鸿蒙OS中一个强大的安全组件，用于实现类似Android系统中的九宫格图案密码解锁功能。本教程将详细介绍PatternLock组件的基本用法、属性配置、事件处理以及高级应用场景，帮助开发者快速掌握图案锁的开发技巧。

2. 基本概念

图案锁是一种通过连接点阵中的点来创建解锁图案的安全机制。用户通过在点阵上滑动手指连接多个点，形成一个独特的图案作为密码。这种方式比传统的数字密码更加直观，也更难被窥视。

3. 组件导入

在使用PatternLock组件前，需要导入相关依赖：

import { LengthUnit, PatternLockChallengeResult } from \'@kit.ArkUI\';

4. 基本用法

4.1 创建PatternLockController

PatternLockController是控制PatternLock行为的控制器，必须先创建：

private patternLockController: PatternLockController = new PatternLockController();

4.2 基本组件结构

PatternLock(this.patternLockController) .sideLength(200) // 设置图案锁的边长 .circleRadius(9) // 设置圆点半径 .pathStrokeWidth(5) // 设置连接线宽度 .activeColor(\'#3366CC\') // 设置激活状态颜色 .selectedColor(\'#3366CC\') // 设置选中状态颜色 .pathColor(\'#3366CC\')  // 设置路径颜色 .backgroundColor(\'#F5F5F5\') // 设置背景颜色 .autoReset(true) // 设置是否自动重置

5. 属性配置

PatternLock组件提供了丰富的属性配置选项：

属性名 说明 类型 默认值 sideLength 图案锁的边长 number 300 circleRadius 圆点半径 number 14 pathStrokeWidth 连接线宽度 number 10 activeColor 激活状态颜色 string #FFFFFF selectedColor 选中状态颜色 string #FFFFFF pathColor 路径颜色 string #FFFFFF backgroundColor 背景颜色 string transparent autoReset 是否自动重置 boolean false

5.1 圆点样式定制

可以通过activateCircleStyle方法自定义激活状态的圆点样式：

.activateCircleStyle({ color: \'#3366CC\', radius: { value: 16, unit: LengthUnit.VP }, enableWaveEffect: true})

6. 事件处理

PatternLock组件提供了两个主要的事件处理方法：

6.1 onDotConnect

当用户连接一个新的点时触发：

.onDotConnect((index: number) => { console.log(\"onDotConnect index: \" + index);})

6.2 onPatternComplete

当用户完成图案绘制时触发：

.onPatternComplete((input: Array<number>) => { // 处理输入的图案 this.verifyPassword(input);})

7. 密码验证流程

一个完整的图案锁密码验证流程通常包括以下步骤：

  1. 检查输入长度是否符合要求
  2. 首次设置密码时，需要输入两次并验证一致性
  3. 验证已设置的密码
  4. 处理验证结果（成功/失败）
private verifyPassword(input: Array<number>) { // 输入的密码长度小于5时，提示重新输入 if (input.length < 5) { this.message = \'密码长度需要大于5，请重新输入\'; this.patternLockController.setChallengeResult(PatternLockChallengeResult.WRONG); return; } // 首次设置密码流程 if (this.isFirstInput) { if (this.passwords.length === 0) { // 第一次输入密码 this.passwords = input; this.message = \"请再次输入以确认密码\"; this.patternLockController.setChallengeResult(PatternLockChallengeResult.CORRECT); } else { // 第二次输入密码，验证一致性 if (this.passwords.toString() === input.toString()) { this.isFirstInput = false; this.message = \'密码设置成功！\'; this.patternLockController.setChallengeResult(PatternLockChallengeResult.CORRECT); } else { this.message = \'两次密码不一致，请重新输入\'; this.patternLockController.setChallengeResult(PatternLockChallengeResult.WRONG); this.passwords = []; } } } else { // 验证已设置的密码 if (this.passwords.toString() === input.toString()) { this.message = \'密码验证成功\'; this.patternLockController.setChallengeResult(PatternLockChallengeResult.CORRECT); } else { this.message = \'密码错误，请重试\'; this.patternLockController.setChallengeResult(PatternLockChallengeResult.WRONG); } }}

8. 控制器方法

PatternLockController提供了几个重要的方法：

8.1 reset

重置图案锁状态：

this.patternLockController.reset();

8.2 setChallengeResult

设置验证结果，可以是CORRECT或WRONG：

this.patternLockController.setChallengeResult(PatternLockChallengeResult.CORRECT);// 或this.patternLockController.setChallengeResult(PatternLockChallengeResult.WRONG);

9. 高级功能实现

9.1 安全锁定机制

为了提高安全性，可以实现错误尝试次数限制和锁定功能：

// 验证失败处理this.attemptsLeft--;if (this.attemptsLeft <= 0) { this.lockDevice();} else { this.message = `密码错误，还有${this.attemptsLeft}次尝试机会`; this.patternLockController.setChallengeResult(PatternLockChallengeResult.WRONG);}// 锁定设备private lockDevice() { this.isLocked = true; this.message = \'设备已锁定，请30秒后重试\'; this.attemptsLeft = 30; // 倒计时解锁 let timer = setInterval(() => { this.attemptsLeft--; this.message = `设备已锁定，请${this.attemptsLeft}秒后重试`; if (this.attemptsLeft <= 0) { clearInterval(timer); this.isLocked = false; this.attemptsLeft = 5; this.message = \'设备已解锁，请输入密码\'; } }, 1000);}

9.2 主题定制

可以实现主题颜色定制功能，让用户自定义图案锁的外观：

// 定义主题颜色private readonly themes = [ { key: \'blue\', value: \'#3366CC\' }, { key: \'green\', value: \'#66CC99\' }, { key: \'purple\', value: \'#9966CC\' }, { key: \'orange\', value: \'#FF9966\' }, { key: \'red\', value: \'#CC3366\' }];// 主题选择UIRow() { ForEach(this.themes, (item) => { Circle({ width: 30, height: 30 }) .fill(item.value) .margin(5) .border(this.themeColor === item.value ? { width: 2, color: \'#000000\', style: BorderStyle.Solid } : null) .onClick(() => { this.themeColor = item.value; }) })}

9.3 大小调整

可以让用户自定义图案锁和圆点的大小：

// 图案锁大小调整Row() { Text(\'图案大小: \' + this.patternSize).fontSize(16) Slider({ value: this.patternSize, min: 150, max: 300, step: 10, onChange: (value: number) => { this.patternSize = value; } }).width(\'60%\').margin({ left: 10 })}// 圆点大小调整Row() { Text(\'圆点大小: \' + this.circleSize).fontSize(16) Slider({ value: this.circleSize, min: 5, max: 15, step: 1, onChange: (value: number) => { this.circleSize = value; } }).width(\'60%\').margin({ left: 10 })}

10. 最佳实践

10.1 用户体验优化

  • 使用动画效果增强视觉反馈
  • 提供清晰的错误提示和操作指引
  • 添加适当的锁定机制保护安全
// 动画效果.animation({ duration: 300, curve: Curve.EaseInOut})// 使用提示对话框private showInstructions() { promptAction.showDialog({ title: \'图案锁使用说明\', message: \'1. 设置密码需要连接至少5个点\\n2. 需要输入两次相同的图案以确认\\n3. 设置成功后可以重置重新设置\', buttons: [ { text: \'了解\', color: this.themeColor } ] });}

10.2 安全性建议

  • 密码长度至少5个点
  • 实现错误尝试次数限制
  • 考虑添加其他验证方式作为备选
  • 敏感场景考虑结合其他生物识别方式

11. 完整示例

以下是一个完整的PatternLock实现示例：

@Componentstruct PatternLockDemo { @State passwords: Number[] = []; @State message: string = \'请输入密码\'; @State isFirstInput: boolean = true; @State attemptsLeft: number = 5; @State isLocked: boolean = false; @State themeColor: string = \'#3366CC\'; @State patternSize: number = 200; @State circleSize: number = 9; private patternLockController: PatternLockController = new PatternLockController(); build() { Column() { // 标题区域 Text(\'图案解锁\').fontSize(28).fontWeight(FontWeight.Bold) .margin({ top: 40, bottom: 20 }) .fontColor(this.themeColor) // 消息提示区域 Text(this.message) .textAlign(TextAlign.Center) .margin(20) .fontSize(18) .fontColor(this.isLocked ? \'#CC3366\' : this.themeColor) // 图案锁区域 PatternLock(this.patternLockController) .sideLength(this.patternSize) .circleRadius(this.circleSize) .pathStrokeWidth(5) .activeColor(this.themeColor) .selectedColor(this.themeColor) .pathColor(this.themeColor) .backgroundColor(\'#F5F5F5\') .autoReset(true) .activateCircleStyle({  color: this.themeColor,  radius: { value: 16, unit: LengthUnit.VP },  enableWaveEffect: true }) .onPatternComplete((input: Array<number>) => {  this.verifyPassword(input); }) .enabled(!this.isLocked) // 按钮区域 Row() { Button(\'重置密码\').onClick(() => this.resetPatternLock()) }.margin({ top: 30 }) } .width(\'100%\') .height(\'100%\') }}

12. 总结

PatternLock组件是鸿蒙OS中实现图案密码的强大工具，通过本教程的学习，您应该已经掌握了PatternLock的基本用法、属性配置、事件处理以及高级应用场景。在实际开发中，可以根据具体需求进行定制，打造出既安全又用户友好的图案锁功能。

希望本教程对您的鸿蒙OS应用开发有所帮助！
