移植概述

驱动主要包含两部分，平台驱动和器件驱动。平台驱动主要包括通常在SOC内的GPIO、I2C、SPI等；器件驱动则主要包含通常在SOC外的器件，如 LCD、TP、WLAN等

图1 OpenHarmony 驱动分类

HDF驱动被设计为可以跨OS使用的驱动程序，HDF驱动框架会为驱动达成这个目标提供有力的支撑。开发HDF驱动中，请尽可能只使用HDF驱动框架提供的接口，否则会导致驱动丧失跨OS使用的特性。在开始驱动开发前，建议先了解HDF驱动框架。

平台驱动移植

在这一步，我们会在源码目录//device/vendor_name/soc_name/drivers目录下创建平台驱动，如果你要移植的SOC的厂商还没有创建仓库的话，请联系 sig_devboard 创建。

建议的目录结构：

device├── vendor_name│ ├── drivers│ │ │ ├── common│ │ │ ├── Kconfig # 厂商驱动内核菜单入口│ │ │ └── lite.mk # 构建的入口│ ├── soc_name│ │ ├── drivers│ │ │ ├── dmac│ │ │ ├── gpio│ │ │ ├── i2c│ │ │ ├── LICENSE│ │ │ ├── mipi_dsi│ │ │ ├── mmc│ │ │ ├── pwm│ │ │ ├── README.md # docs 如果需要的话│ │ │ ├── README_zh.md│ │ │ ├── rtc│ │ │ ├── spi│ │ │ ├── uart│ │ │ └── watchdog│ ├── board_name

HDF为所有的平台驱动都创建了驱动模型，移植平台驱动的主要工作是向模型注入实例。 这些模型你可以在源码目录//drivers/hdf_core/framework/support/platform/include中找到定义。

本节我们会以GPIO为例，讲解如何移植平台驱动，移植过程包含以下步骤：

1. 创建GPIO驱动

在源码目录//device/vendor_name/soc_name/drivers/gpio中创建文件soc_name_gpio.c。内容模板如下：

 #include \"gpio_core.h\" // 定义GPIO结构体，如果需要的话 struct SocNameGpioCntlr { struct GpioCntlr cntlr; // 这是HDF GPIO驱动框架需要的结构体 int myData; // 以下是当前驱动自身需要的 }; // Bind 方法在HDF驱动中主要用户对外发布服务，这里我们不需要，直接返回成功即可 static int32_t GpioBind(struct HdfDeviceObject *device) { (void)device; return HDF_SUCCESS; } // Init方法时驱动初始化的入口，我们需要在Init方法中完成模型实例的注册 static int32_t GpioInit(struct HdfDeviceObject *device) { SocNameGpioCntlr *impl = CreateGpio(); // 你的创建代码 ret = GpioCntlrAdd(&impl->cntlr); // 注册GPIO模型实例 if (ret != HDF_SUCCESS) { HDF_LOGE(\"%s: err add controller:%d\", __func__, ret); return ret; } return HDF_SUCCESS; } // Release方法会在驱动卸载时被调用，这里主要完成资源回收 static void GpioRelease(struct HdfDeviceObject *device) { // GpioCntlrFromDevice 方法能从抽象的设备对象中获得init方法注册进去的模型实例。 struct GpioCntlr *cntlr = GpioCntlrFromDevice(device); //资源释放... } struct HdfDriverEntry g_gpioDriverEntry = { .moduleVersion = 1, .Bind = GpioBind, .Init = GpioInit, .Release = GpioRelease, .moduleName = \"SOC_NAME_gpio_driver\", // 这个名字我们稍后会在配置文件中用到，用来加载驱动。 }; HDF_INIT(g_gpioDriverEntry); // 注册一个GPIO的驱动入口

2. 创建厂商驱动构建入口

如前所述device/vendor_name/drivers/lite.mk是厂商驱动的构建的入口。我们需要从这个入口开始，进行构建。

 #文件device/vendor_name/drivers/lite.mk SOC_VENDOR_NAME := $(subst $/\",,$(LOSCFG_DEVICE_COMPANY)) SOC_NAME := $(subst $/\",,$(LOSCFG_PLATFORM)) BOARD_NAME := $(subst $/\",,$(LOSCFG_PRODUCT_NAME)) # 指定SOC进行构建 LIB_SUBDIRS += $(LITEOSTOPDIR)/../../device/$(SOC_VENDOR_NAME)/$(SOC_NAME)/drivers/

3. 创建SOC驱动构建入口

 #文件device/vendor_name/soc_name/drivers/lite.mk SOC_DRIVER_ROOT := $(LITEOSTOPDIR)/../../device/$(SOC_VENDOR_NAME)/$(SOC_NAME)/drivers/ # 判断如果打开了GPIO的内核编译开关 ifeq ($(LOSCFG_DRIVERS_HDF_PLATFORM_GPIO), y) # 构建完成要链接一个叫hdf_gpio的对象 LITEOS_BASELIB += -lhdf_gpio # 增加构建目录gpio LIB_SUBDIRS += $(SOC_DRIVER_ROOT)/gpio endif # 后续其他驱动在此基础上追加

4. 创建GPIO构建入口

 include $(LITEOSTOPDIR)/config.mk include $(LITEOSTOPDIR)/../../drivers/adapter/khdf/liteos/lite.mk # 指定输出对象的名称，注意要与SOC驱动构建入口里的LITEOS_BASELIB 保持一致 MODULE_NAME := hdf_gpio # 增加HDF框架的INCLUDE LOCAL_CFLAGS += $(HDF_INCLUDE) # 要编译的文件 LOCAL_SRCS += soc_name_gpio.c # 编译参数 LOCAL_CFLAGS += -fstack-protector-strong -Wextra -Wall -Werror -fsigned-char -fno-strict-aliasing -fno-common include $(HDF_DRIVER)

5. 配置产品加载驱动

产品的所有设备信息被定义在源码文件//vendor/vendor_name/product_name/config/device_info/device_info.hcs中。

平台驱动请添加到platform的host中。

说明： moduleName要与驱动定义中的相同。

 root { ... platform :: host { device_gpio :: device {  device0 :: deviceNode { policy = 0; priority = 10; permission = 0644; moduleName = \"SOC_NAME_gpio_driver\";  } } } }

平台驱动移植

在这一步，我们会在源码目录//device/vendor_name/soc_name/drivers目录下创建平台驱动，如果你要移植的SOC的厂商还没有创建仓库的话，请联系 sig_devboard 创建。

建议的目录结构：

device├── vendor_name│ ├── drivers│ │ │ ├── common│ │ │ ├── Kconfig # 厂商驱动内核菜单入口│ │ │ └── lite.mk # 构建的入口│ ├── soc_name│ │ ├── drivers│ │ │ ├── dmac│ │ │ ├── gpio│ │ │ ├── i2c│ │ │ ├── LICENSE│ │ │ ├── mipi_dsi│ │ │ ├── mmc│ │ │ ├── pwm│ │ │ ├── README.md # docs 如果需要的话│ │ │ ├── README_zh.md│ │ │ ├── rtc│ │ │ ├── spi│ │ │ ├── uart│ │ │ └── watchdog│ ├── board_name

HDF为所有的平台驱动都创建了驱动模型，移植平台驱动的主要工作是向模型注入实例。 这些模型你可以在源码目录//drivers/hdf_core/framework/support/platform/include中找到定义。

本节我们会以GPIO为例，讲解如何移植平台驱动，移植过程包含以下步骤：

1. 创建GPIO驱动

在源码目录//device/vendor_name/soc_name/drivers/gpio中创建文件soc_name_gpio.c。内容模板如下：

 #include \"gpio_core.h\" // 定义GPIO结构体，如果需要的话 struct SocNameGpioCntlr { struct GpioCntlr cntlr; // 这是HDF GPIO驱动框架需要的结构体 int myData; // 以下是当前驱动自身需要的 }; // Bind 方法在HDF驱动中主要用户对外发布服务，这里我们不需要，直接返回成功即可 static int32_t GpioBind(struct HdfDeviceObject *device) { (void)device; return HDF_SUCCESS; } // Init方法时驱动初始化的入口，我们需要在Init方法中完成模型实例的注册 static int32_t GpioInit(struct HdfDeviceObject *device) { SocNameGpioCntlr *impl = CreateGpio(); // 你的创建代码 ret = GpioCntlrAdd(&impl->cntlr); // 注册GPIO模型实例 if (ret != HDF_SUCCESS) { HDF_LOGE(\"%s: err add controller:%d\", __func__, ret); return ret; } return HDF_SUCCESS; } // Release方法会在驱动卸载时被调用，这里主要完成资源回收 static void GpioRelease(struct HdfDeviceObject *device) { // GpioCntlrFromDevice 方法能从抽象的设备对象中获得init方法注册进去的模型实例。 struct GpioCntlr *cntlr = GpioCntlrFromDevice(device); //资源释放... } struct HdfDriverEntry g_gpioDriverEntry = { .moduleVersion = 1, .Bind = GpioBind, .Init = GpioInit, .Release = GpioRelease, .moduleName = \"SOC_NAME_gpio_driver\", // 这个名字我们稍后会在配置文件中用到，用来加载驱动。 }; HDF_INIT(g_gpioDriverEntry); // 注册一个GPIO的驱动入口

2. 创建厂商驱动构建入口

如前所述device/vendor_name/drivers/lite.mk是厂商驱动的构建的入口。我们需要从这个入口开始，进行构建。

 #文件device/vendor_name/drivers/lite.mk SOC_VENDOR_NAME := $(subst $/\",,$(LOSCFG_DEVICE_COMPANY)) SOC_NAME := $(subst $/\",,$(LOSCFG_PLATFORM)) BOARD_NAME := $(subst $/\",,$(LOSCFG_PRODUCT_NAME)) # 指定SOC进行构建 LIB_SUBDIRS += $(LITEOSTOPDIR)/../../device/$(SOC_VENDOR_NAME)/$(SOC_NAME)/drivers/

3. 创建SOC驱动构建入口

 #文件device/vendor_name/soc_name/drivers/lite.mk SOC_DRIVER_ROOT := $(LITEOSTOPDIR)/../../device/$(SOC_VENDOR_NAME)/$(SOC_NAME)/drivers/ # 判断如果打开了GPIO的内核编译开关 ifeq ($(LOSCFG_DRIVERS_HDF_PLATFORM_GPIO), y) # 构建完成要链接一个叫hdf_gpio的对象 LITEOS_BASELIB += -lhdf_gpio # 增加构建目录gpio LIB_SUBDIRS += $(SOC_DRIVER_ROOT)/gpio endif # 后续其他驱动在此基础上追加

4. 创建GPIO构建入口

 include $(LITEOSTOPDIR)/config.mk include $(LITEOSTOPDIR)/../../drivers/adapter/khdf/liteos/lite.mk # 指定输出对象的名称，注意要与SOC驱动构建入口里的LITEOS_BASELIB 保持一致 MODULE_NAME := hdf_gpio # 增加HDF框架的INCLUDE LOCAL_CFLAGS += $(HDF_INCLUDE) # 要编译的文件 LOCAL_SRCS += soc_name_gpio.c # 编译参数 LOCAL_CFLAGS += -fstack-protector-strong -Wextra -Wall -Werror -fsigned-char -fno-strict-aliasing -fno-common include $(HDF_DRIVER)

5. 配置产品加载驱动

产品的所有设备信息被定义在源码文件//vendor/vendor_name/product_name/config/device_info/device_info.hcs中。

平台驱动请添加到platform的host中。

说明： moduleName要与驱动定义中的相同。

 root { ... platform :: host { device_gpio :: device {  device0 :: deviceNode { policy = 0; priority = 10; permission = 0644; moduleName = \"SOC_NAME_gpio_driver\";  } } } }

器件驱动移植

LCD驱动移植

移植LCD驱动的主要工作是编写一个驱动，在驱动中生成模型的实例，并完成注册。

这些LCD的驱动被放置在源码目录//drivers/hdf_core/framework/model/display/driver/panel中。

1. 创建Panel驱动

创建HDF驱动，在驱动初始化中调用RegisterPanel接口注册模型实例。如:

 int32_t LCDxxEntryInit(struct HdfDeviceObject *object) { struct PanelData *panel = CreateYourPanel(); // 注册模型实例 if (RegisterPanel(panel) != HDF_SUCCESS) { HDF_LOGE(\"%s: RegisterPanel failed\", __func__); return HDF_FAILURE; } return HDF_SUCCESS; } struct HdfDriverEntry g_xxxxDevEntry = { .moduleVersion = 1, .moduleName = \"LCD_XXXX\", .Init = LCDxxEntryInit, }; HDF_INIT(g_xxxxDevEntry);

2. 配置加载panel驱动

产品的所有设备信息被定义在源码文件//vendor/vendor_name/product_name/config/device_info/device_info.hcs中。修改该文件，在display的host中，名为device_lcd的device中增加配置。

注意： moduleName 要与panel驱动中的moduleName相同。

 root { ... display :: host { device_lcd :: device {  deviceN :: deviceNode { policy = 0; priority = 100; preload = 2; moduleName = \"LCD_XXXX\";  } } } }

TP驱动移植

本节描述如何移植触摸屏驱动。触摸屏的器件驱动被放置在源码目录//drivers/hdf_core/framework/model/input/driver/touchscreen中。 移植触摸屏驱动主要工作是向系统注册ChipDevice模型实例。

详细的驱动开发指导，请参考 TOUCHSCREEN开发指导。

1. 创建触摸屏器件驱动

在上述touchscreen目录中创建名为touch_ic_name.c的文件。编写如下内容

 #include \"hdf_touch.h\" static int32_t HdfXXXXChipInit(struct HdfDeviceObject *device) { ChipDevice *tpImpl = CreateXXXXTpImpl(); if(RegisterChipDevice(tpImpl) != HDF_SUCCESS) { // 注册ChipDevice模型 ReleaseXXXXTpImpl(tpImpl); return HDF_FAILURE; } return HDF_SUCCESS; } struct HdfDriverEntry g_touchXXXXChipEntry = { .moduleVersion = 1, .moduleName = \"HDF_TOUCH_XXXX\", // 注意这里的moduleName要与后续的配置完全一致 .Init = HdfXXXXChipInit, }; HDF_INIT(g_touchXXXXChipEntry);

其中ChipDevice中要实现如下方法：

方法 实现说明 int32_t (*Init)(ChipDevice *device) 实现器件初始化 int32_t (*Detect)(ChipDevice *device) 实现器件探测 int32_t (*Suspend)(ChipDevice *device) 实现器件休眠 int32_t (*Resume)(ChipDevice *device) 实现器件唤醒 int32_t (*DataHandle)(ChipDevice *device) 需要实现从器件读取数据，将触摸点数据填写入device->driver->frameData中 int32_t (*UpdateFirmware)(ChipDevice *device) 实现固件升级

2. 配置产品，加载器件驱动

产品的所有设备信息被定义在源码文件//vendor/vendor_name/product_name/config/device_info/device_info.hcs中。修改该文件，在名为input的host中，名为device_touch_chip的device中增加配置。

说明： moduleName 要与触摸屏驱动中的moduleName相同。

 deviceN :: deviceNode { policy = 0; priority = 130; preload = 0; permission = 0660; moduleName = \"HDF_TOUCH_XXXX\"; deviceMatchAttr = \"touch_XXXX_configs\"; }

WLAN驱动移植

WLAN驱动分为两部分，一部分负责管理WLAN设备，另一个部分负责处理WLAN流量。

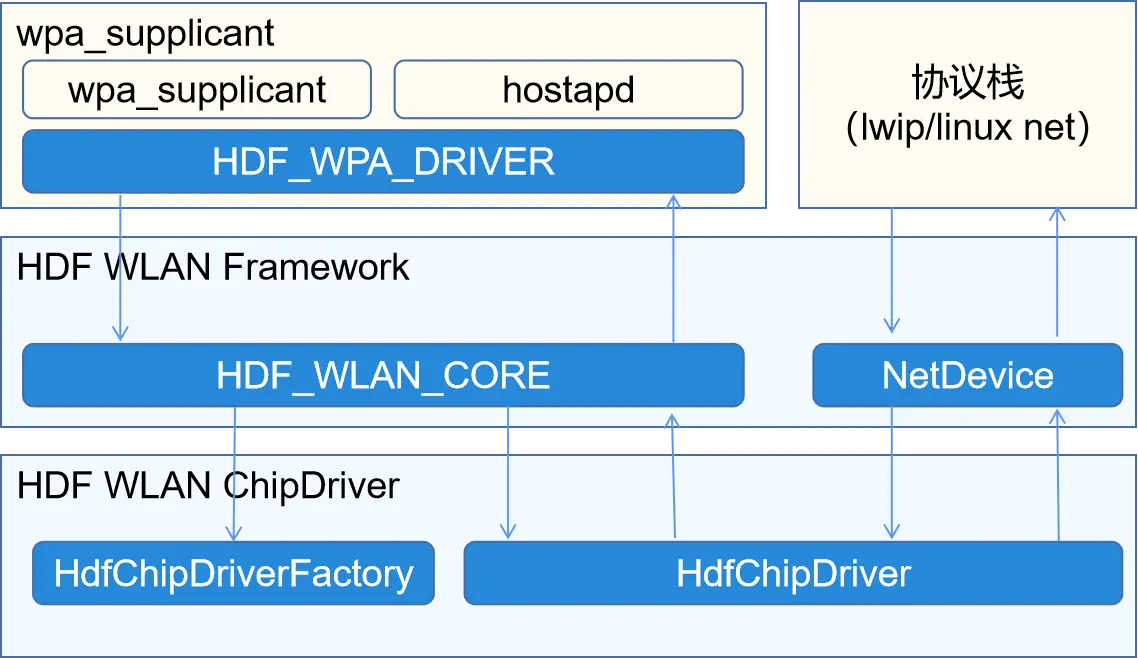

图1 OpenHarmony WLAN结构示意图

如图1，左半部分负责管理WLAN设备，右半部分负责WLAN流量。HDF WLAN分别为这两部分做了抽象，驱动的移植过程可以看做分别实现这两部分所需接口。这些接口有：

接口 定义头文件 接口说明 HdfChipDriverFactory drivers\\hdf_core\\framework\\include\\wifi\\hdf_wlan_chipdriver_manager.h ChipDriver的Factory，用于支持一个芯片多个WLAN端口 HdfChipDriver drivers\\hdf_core\\framework\\include\\wifi\\wifi_module.h 每个WLAN端口对应一个HdfChipDriver，用来管理一个特定端口 NetDeviceInterFace drivers\\hdf_core\\framework\\include\\wifi\\net_device.h 与协议栈之间的接口，如发送数据、设置网络接口状态等

说明： 详细的接口开发指导，请参考WLAN开发。

具体的移植步骤如下：

1. 创建HDF WLAN芯片驱动

在目录/device/vendor_name/peripheral/wifi/chip_name/创建文件hdf_wlan_chip_name.c。内容模板如下：

 static int32_t HdfWlanXXXChipDriverInit(struct HdfDeviceObject *device) { static struct HdfChipDriverFactory factory = CreateChipDriverFactory(); // 需要移植者实现的方法 struct HdfChipDriverManager *driverMgr = HdfWlanGetChipDriverMgr(); if (driverMgr->RegChipDriver(&factory) != HDF_SUCCESS) { // 注册驱动工厂 HDF_LOGE(\"%s fail: driverMgr is NULL!\", __func__); return HDF_FAILURE; } return HDF_SUCCESS; } struct HdfDriverEntry g_hdfXXXChipEntry = { .moduleVersion = 1, .Init = HdfWlanXXXChipDriverInit, .Release = HdfWlanXXXChipRelease, .moduleName = \"HDF_WIFI_CHIP_XXX\" // 注意：这个名字要与配置一致 }; HDF_INIT(g_hdfXXXChipEntry);

在上述代码的CreateChipDriverFactory方法中，需要创建一个HdfChipDriverFactory类型的对象。该对象提供如下方法：

接口 说明 const char *driverName 当前driverName int32_t (*InitChip)(struct HdfWlanDevice *device) 初始化芯片 int32_t (*DeinitChip)(struct HdfWlanDevice *device) 去初始化芯片 void (*ReleaseFactory)(struct HdfChipDriverFactory *factory) 释放HdfChipDriverFactory对象 struct HdfChipDriver *(*Build)(struct HdfWlanDevice *device, uint8_t ifIndex) 创建一个HdfChipDriver；输入参数中，device是设备信息，ifIndex是当前创建的接口在这个芯片中的序号 void (*Release)(struct HdfChipDriver *chipDriver) 释放chipDriver uint8_t (*GetMaxIFCount)(struct HdfChipDriverFactory *factory) 获取当前芯片支持的最大接口数

其中Build方法负责创建一个管理指定网络接口的对象HdfChipDriver。该对象需要提供方法：

接口 说明 int32_t (*init)(struct HdfChipDriver *chipDriver, NetDevice *netDev) 初始化当前网络接口，这里需要向netDev提供接口NetDeviceInterFace int32_t (*deinit)(struct HdfChipDriver *chipDriver, NetDevice *netDev) 去初始化当前网络接口 struct HdfMac80211BaseOps *ops WLAN基础能力接口集 struct HdfMac80211STAOps *staOps 支持STA模式所需的接口集 struct HdfMac80211APOps *apOps 支持AP模式所需要的接口集

2. 编写配置文件描述驱动支持的芯片

在产品配置目录下创建芯片的配置文件，保存至源码路径//vendor/vendor_name/product_name/config/wifi/wlan_chip_chip_name.hcs

该文件模板如下：

 root { wlan_config { chip_name :& chipList { chip_name :: chipInst {  match_attr = \"hdf_wlan_chips_chip_name\"; /* 这是配置匹配属性，用于提供驱动的配置根 */  driverName = \"driverName\"; /* 需要与HdfChipDriverFactory中的driverName相同*/  sdio { vendorId = 0xXXXX; /* your vendor id */ deviceId = [0xXXXX]; /*your supported devices */  } } } } }

说明：

路径和文件中的vendor_name、product_name、chip_name请替换成实际名称。

vendorId 和 deviceId需要根据实际芯片的识别码进行填写。

3. 编写配置文件，加载驱动

产品的所有设备信息被定义在源码文件//vendor/vendor_name/product_name/config/device_info/device_info.hcs中。修改该文件，在名为network的host中，名为device_wlan_chips的device中增加配置。模板如下：

 deviceN :: deviceNode { policy = 0; preload = 2; moduleName = \"HDF_WLAN_CHIPS\"; deviceMatchAttr = \"hdf_wlan_chips_chip_name\"; serviceName = \"driverName\"; }

说明： moduleName 要与HDF WLAN 芯片驱动中的moduleName相同。

4. 修改Kconfig文件，让移植的WLAN模组出现再内核配置中

在device/vendor_name/drivers/Kconfig中增加配置菜单，模板如下

 config DRIVERS_HDF_WIFI_chip_name bool \"Enable chip_name Host driver\" default n depends on DRIVERS_HDF_WLAN help Answer Y to enable chip_name Host driver.

说明： 请替换模板中的chip_name为实际的芯片名称。

5. 修改构建脚本，让驱动参与内核构建

在源码文件//device/vendor_name/drivers/lite.mk末尾追加如下内容。

 ifeq ($(LOSCFG_DRIVERS_HDF_WIFI_chip_name), y) # 构建完成要链接一个叫hdf_wlan_chipdriver_chip_name的对象，建议按这个命名，防止冲突 LITEOS_BASELIB += -lhdf_wlan_chipdriver_chip_name # 增加构建目录gpio LIB_SUBDIRS += ../peripheral/wifi/chip_name endif

说明： 请替换模板中的chip_name为实际的芯片名称。
