前言
本章将系统讲解LVGL在嵌入式平台的完整开发流程，分为三大实战阶段：首先完成LVGL基础移植，接着通过DMA加速与源码级优化提升性能，最终结合GUI-Guider进行高效UI设计。我们将以踩坑日记的形式，深入剖析移植过程中的典型问题及解决方案。首篇聚焦LVGL移植环节，详细演示从零搭建图形框架的关键步骤。
如果你已成功移植lvgl，但是觉得显示速度过慢，可直接进入下一章提速篇。
一、点亮准备

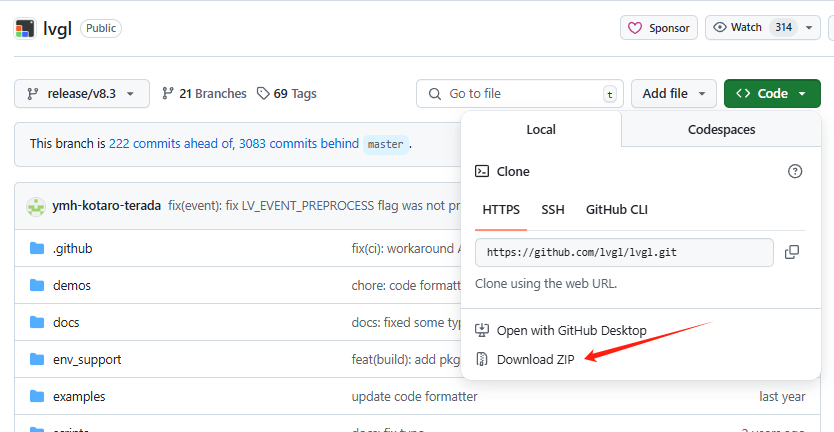

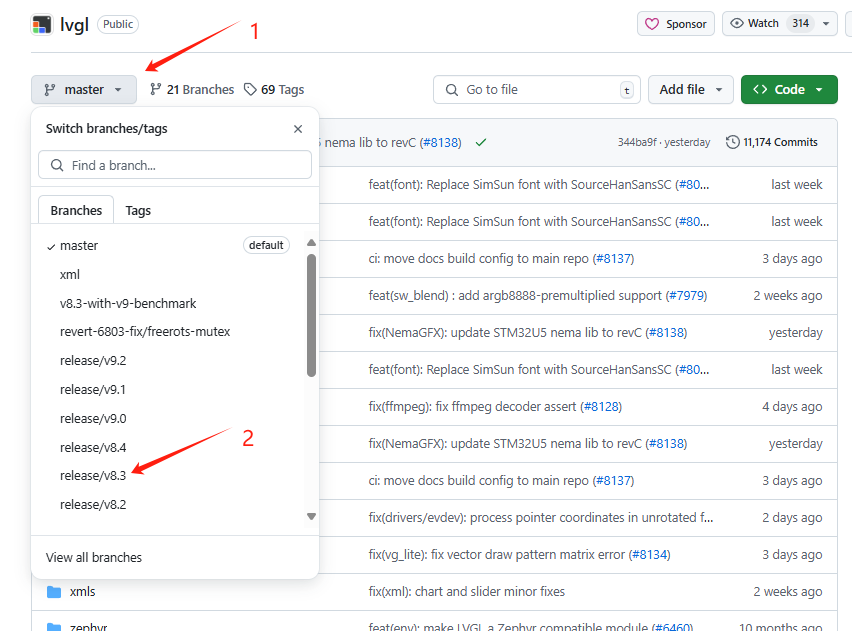

下载 lvgl 源码
github：https://github.com/lvgl/lvgl

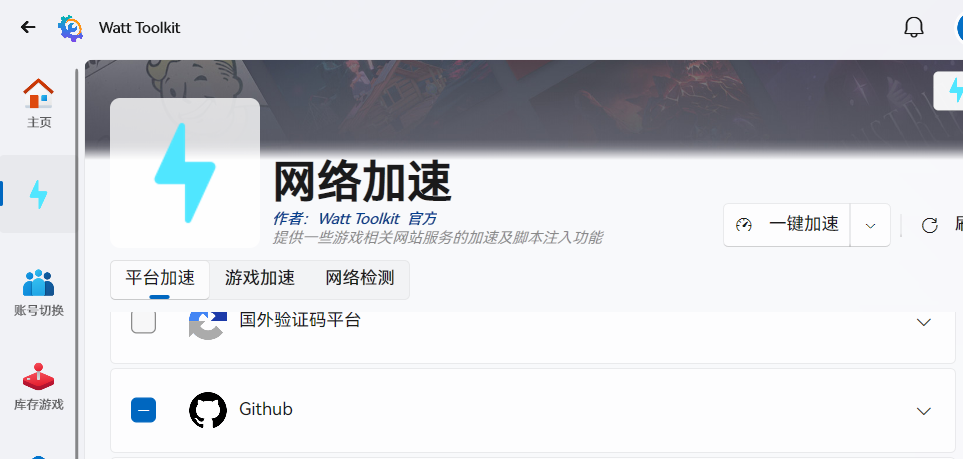

如果打不开github可以使用 Watt Toolkit 进行加速，直接百度搜索下载即可。
二、裁剪lvgl文件

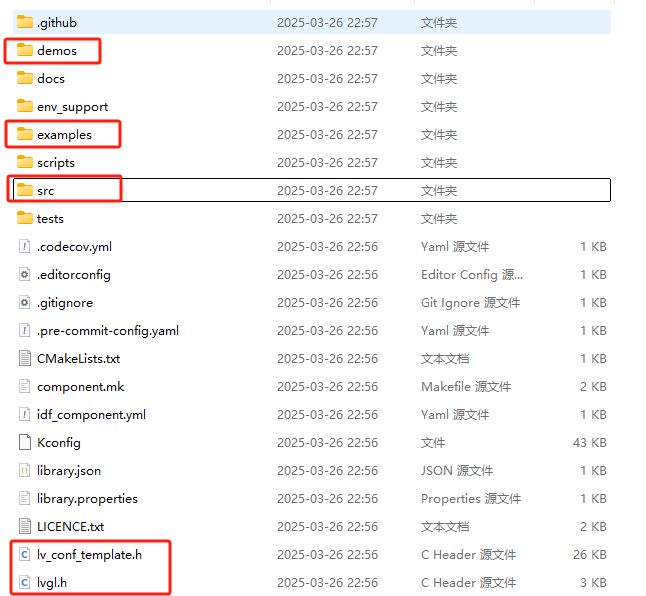

只需要保留以下文件

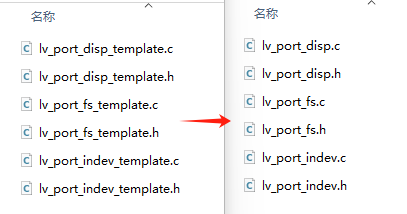

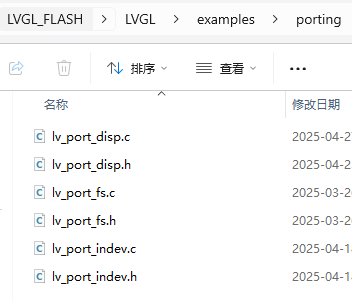

之后再打开examples，只保留porting文件，并把文件中的_template删除（这是移植规范，表示当前项目为有效移植文件，而非未修改的模板）。
然后在cubemx生成的文件中加入LVGL文件并把上面保留的文件复制进去。
三、添加lvgl文件

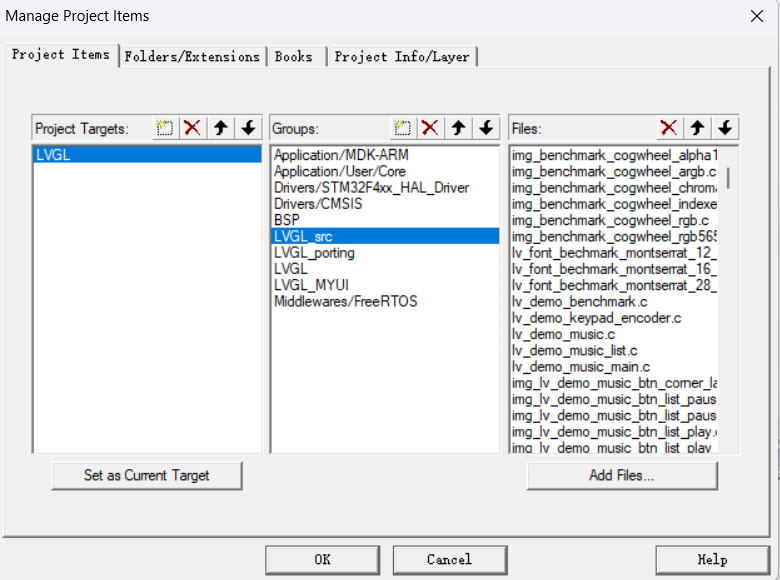

打开keil5，创建四个文件并添加对应文件。
LVGL_src：存放 lvgl 源码，必须添加lvgl/src中的所有.c和.h文件（包括文件夹中的文件），特别多需要耐心添加。
LVGL_porting：存放lvgl接口文件。
LVGL:存放配置文件和头文件（lvgl.h和lv_conf.h)
LVGL_MYUI:存放自己的ui代码（暂时不用添加）

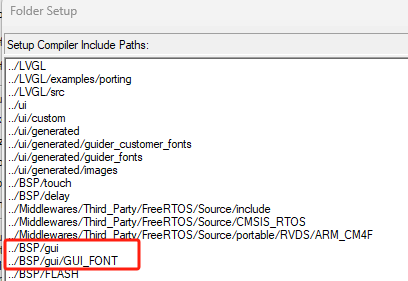

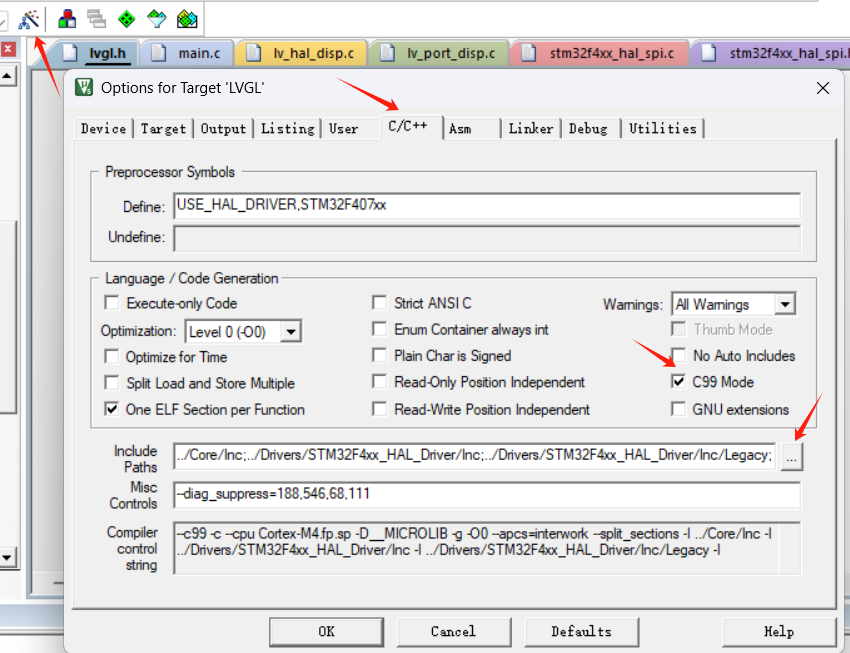

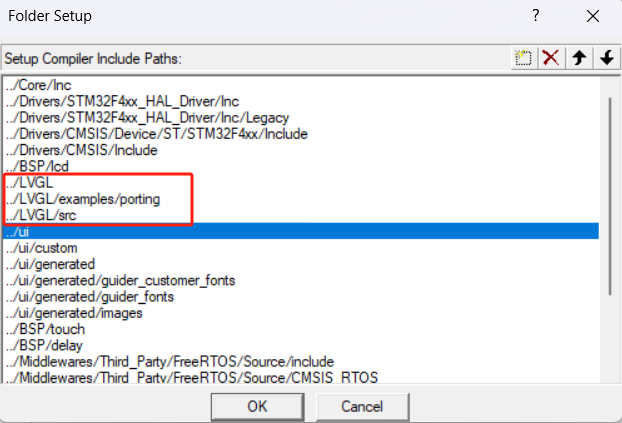

之后需要配置文件：打开C99，加入文件路径。
四、修改lvgl源码
1.使能LVGL

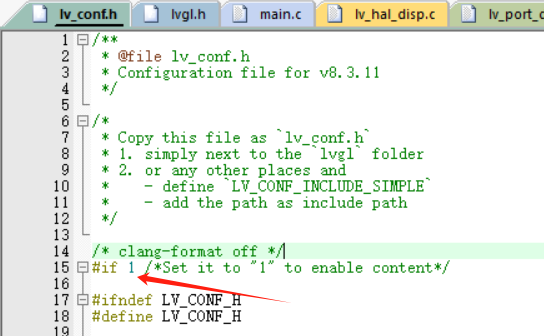

将 lv_port_disp.c 、 lv_port_disp.h 、 lv_port_indev.c 、 lv_port_indev.h、 lv_conf.h文件最开头的if 0改成 if 1
2.修改lv_conf.h文件

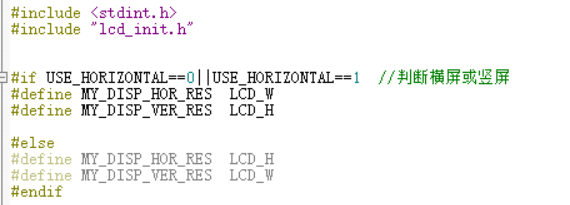

添加屏幕分辨率，和头文件
#if USE_HORIZONTAL==0||USE_HORIZONTAL==1//判断横屏或竖屏#define MY_DISP_HOR_RES LCD_W#define MY_DISP_VER_RES LCD_H#else#define MY_DISP_HOR_RES LCD_H#define MY_DISP_VER_RES LCD_W#endif
3.修正代码
1.删除所有_template

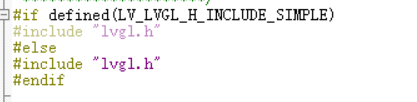

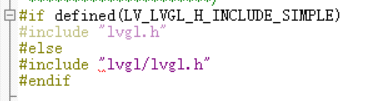

2.将 lvgl/lvgl.h 改为 lvgl.h
3.将 ../../lvgl.h 改为 lvgl.h
4.修改lv_port_disp.c文件

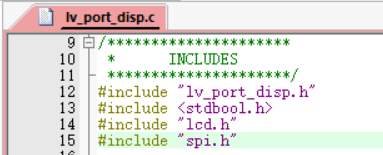

1.添加头文件

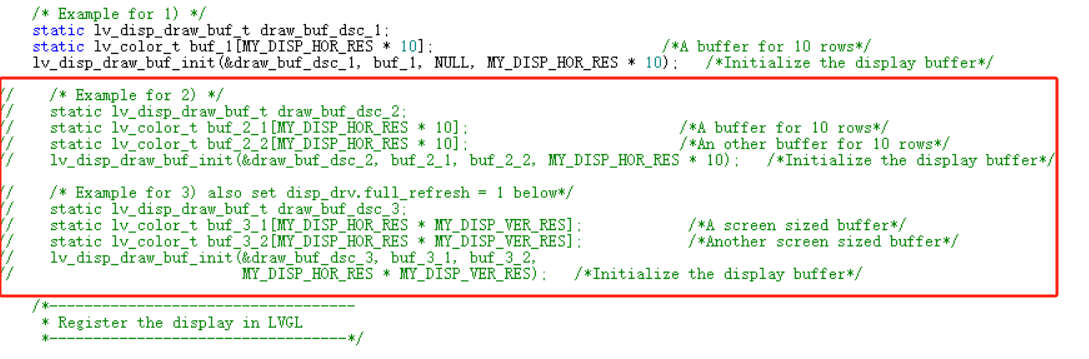

2.注释 Example for 2 和 Example for 3
3.修改 disp_flush 函数
static void disp_flush(lv_disp_drv_t * disp_drv, const lv_area_t * area, lv_color_t * color_p){ if(disp_flush_enabled) { /*The most simple case (but also the slowest) to put all pixels to the screen one-by-one*/ int32_t x; int32_t y; for(y = area->y1; y y2; y++) { for(x = area->x1; x x2; x++) { /*Put a pixel to the display. For example:*/ /*put_px(x, y, *color_p)*/GUI_DrawPoint(x,y,color_p->full); color_p++; } } } /*IMPORTANT!!! *Inform the graphics library that you are ready with the flushing*/ lv_disp_flush_ready(disp_drv);}4.编译，如果报错检查一下文件有没有全部添加进去。再看一下报错内容，百度或者ai检查是哪里出现问题。
5.触摸功能
修改 lv_port_indev.c 文件

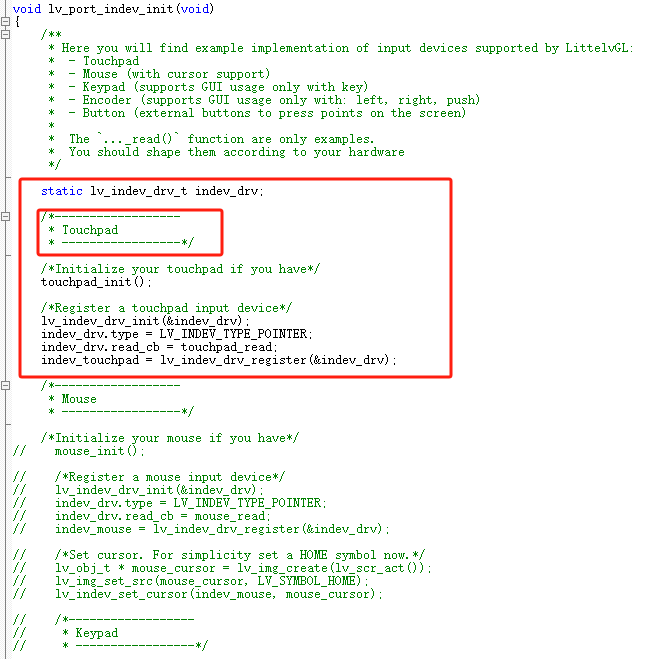

lv_port_indev_init（）函数只保留以下内容。

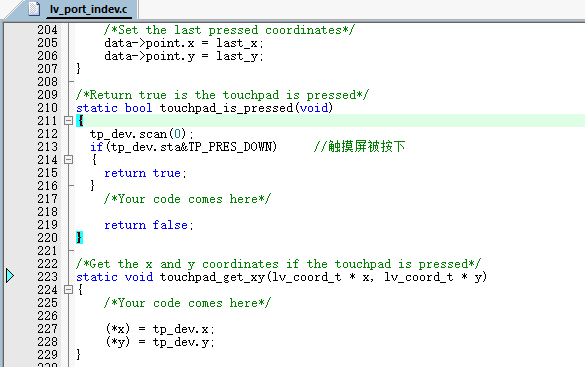

修改代码
static bool touchpad_is_pressed(void){tp_dev.scan(0);if(tp_dev.sta&TP_PRES_DOWN)//触摸屏被按下{return true;} /*Your code comes here*/ return false;}/*Get the x and y coordinates if the touchpad is pressed*/static void touchpad_get_xy(lv_coord_t * x, lv_coord_t * y){ /*Your code comes here*/ (*x) = tp_dev.x; (*y) = tp_dev.y;}
五、功能测试

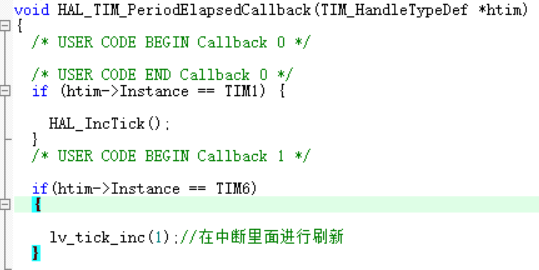

1.添加 lvgl 的心跳函数
2.准备测试代码
使用正点原子的代码示例进行测试，到正点原子官网下载例程，这里使用开关进行测试。
打开 lv_switch(开关)\\Middlewares\\LVGL\\GUI_APP ，将文件中的所有文件导入工程

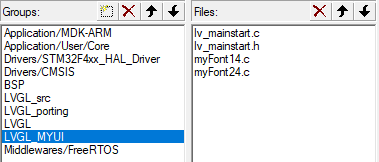

加入到LVGL_MYUI中，添加文件路径
3.开始测试
main函数中只需要 delay_init。

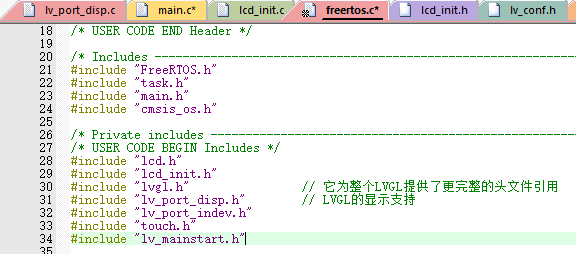

打开freertos.c 添加头文件
lv_task中添加初始化代码和测试代码
void lv_task(void const * argument){ /* USER CODE BEGIN lv_task */LCD_Init();lv_init();lv_port_disp_init();lv_port_indev_init();lv_mainstart(); /* Infinite loop */ for(;;) { lv_timer_handler(); /* LVGL计时器 */ vTaskDelay(5); } /* USER CODE END lv_task */}4.编译烧录

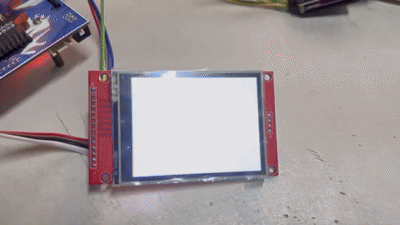

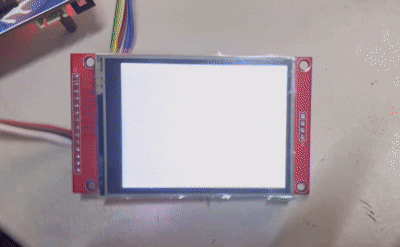

测试结果，可以看到 lcd初始化后 调用 LCD_Clear(RED); 时的刷新率还比较快，但是显示 lvgl 的ui界面肉眼可见的非常慢。需要使用 DMA 来进行提速，可以看下一篇文章提速篇。
提速后的效果

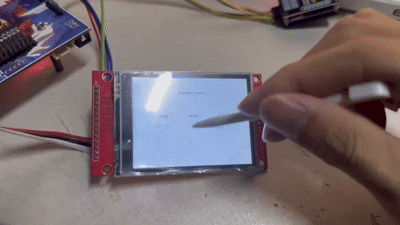

触摸功能测试
代码：
gitee：Chenpz/LVGL_SPI - Gitee.com
百度网盘： https://pan.baidu.com/s/13eEts1zqMX169ks8NTL2AA?pwd=xdfn 提取码: xdfn
