本节重点

上一节我们已经完成了团队空间的创建、成员管理和权限控制等功能。为了提高项目的商业价值，本节来完成本项目的亮点功能 —— 图片协同编辑。

大纲：

图片协同编辑需求分析
图片协同编辑方案设计
图片协同编辑后端开发

通过本节，你将学习到多人实时协作功能的设计开发，涉及 WebSocket、事件驱动设计、Disruptor 无锁队列等技术知识。学会后再去开发聊天室之类的业务，都会轻松很多。

一、需求分析

现在很多产品都有多人协作功能，比如协同文档、协同素材设计、协同代码编辑器等等，可以提高协作的效率。

对于我们的项目，所谓的图片协同编辑功能，是在图片编辑的基础上增加了 “协同” 的概念。

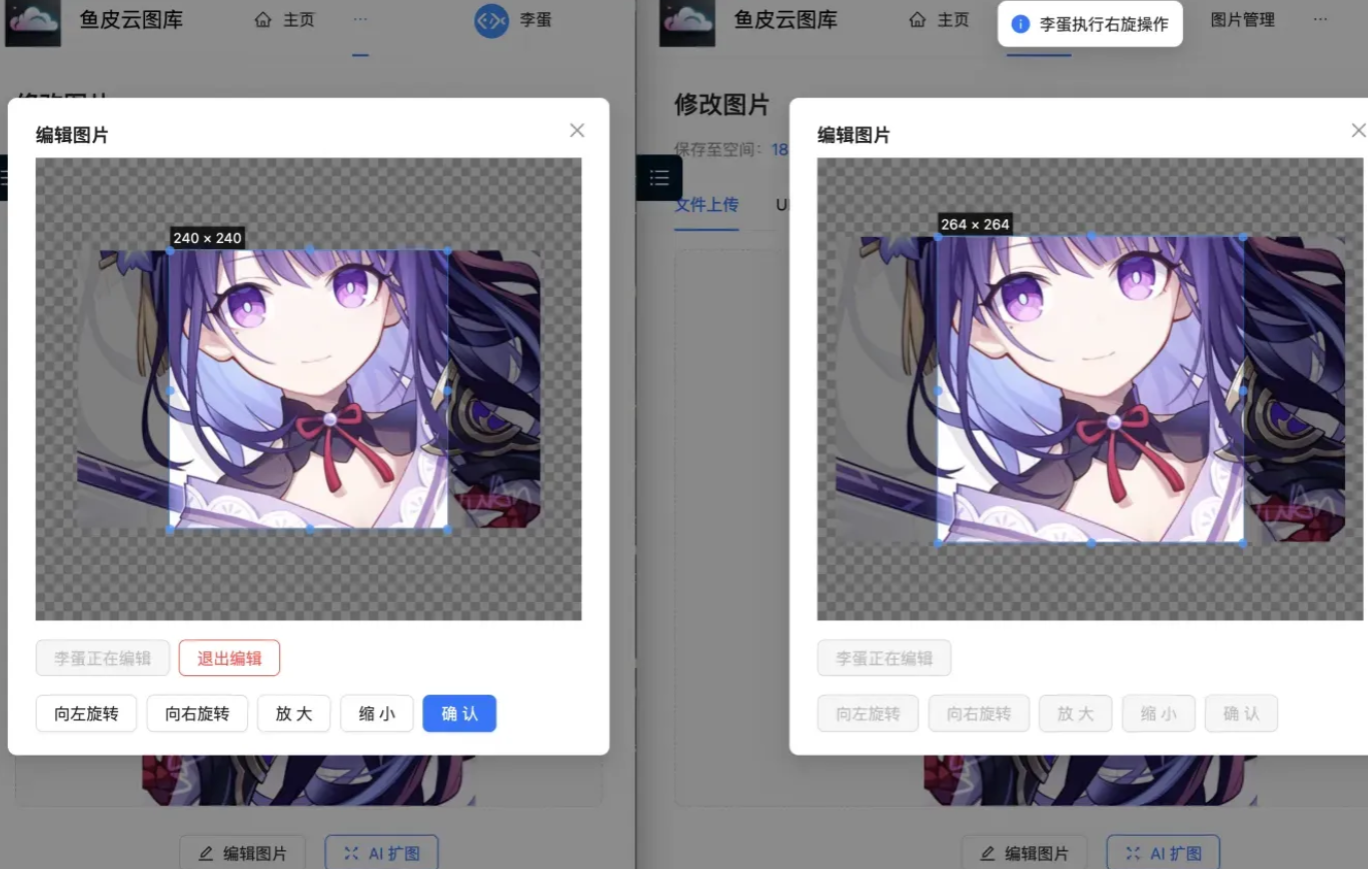

当用户编辑某张图片时，其他用户可以实时看到编辑效果和操作提示。

注意，因为只有团队空间才会有多个用户编辑同一张图片，所以该功能只对团队空间开放，需要成员具有编辑权限。协同的图片编辑操作包括左旋、右旋、放大、缩小。

二、方案设计

虽然需求介绍很简单，但是涉及到多人协作的业务，有很多问题需要考虑，比如：

多个用户之间如何进行交互？
如何防止协作编辑时出现冲突？
如何提高协作的实时性？

协作交互流程

多人协作时，每个用户的动作都需要通知到其他用户，收到通知消息的用户需要进行相应的处理。

比如用户 A 放大了图片，就需要给其他正在编辑的用户发送 “图片放大” 消息，其他用户收到这个消息后，需要同步放大自己界面上的图片。

这其实是一种事件驱动的架构设计思想，协作编辑中的每个用户动作本质上是一个事件，执行动作时会产生事件并提交给服务器；服务器收到事件后，会转发给其他用户；其他用户收到事件后，就要作为事件的消费者来处理事件。

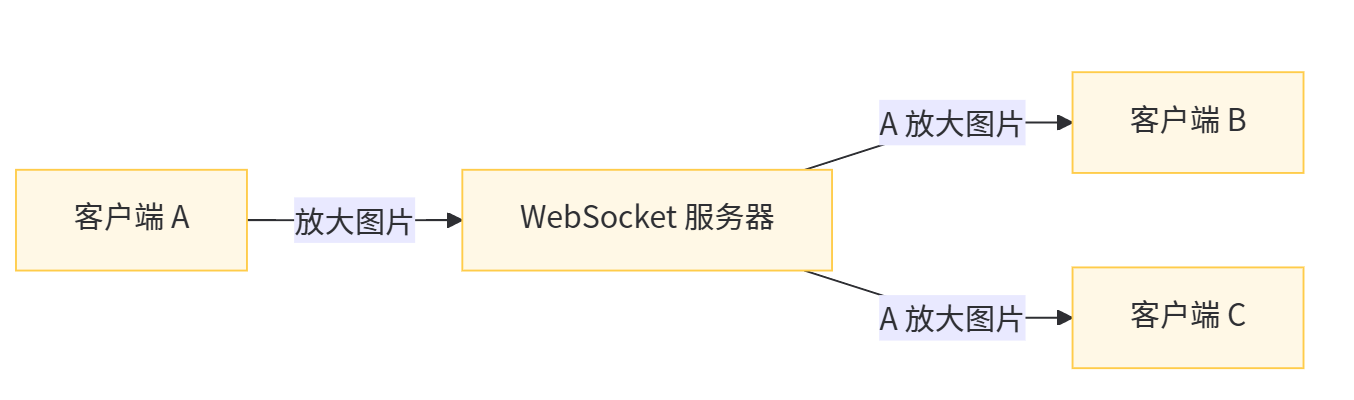

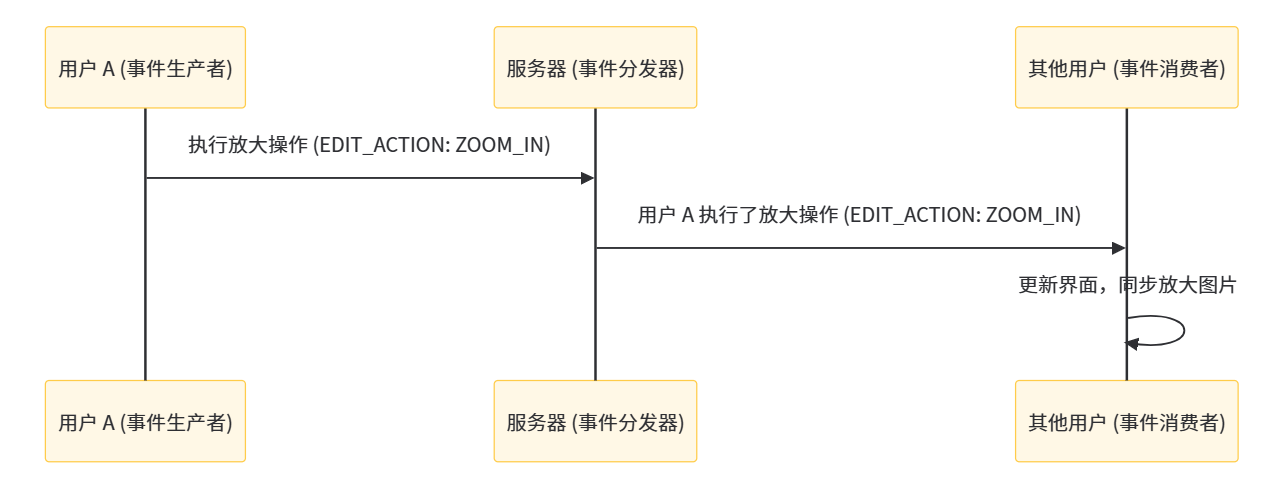

流程如图：

相比于生产者直接调用消费者，事件驱动模型的主要优点在于 解耦 和异步性。

在事件驱动模型中，生产者和消费者不需要直接依赖于彼此的实现，生产者只需触发事件并将其发送到事件分发器，消费者则根据事件类型处理逻辑。这样多个消费者可以独立响应同一事件（比如一个用户旋转了图片，其他用户都能同步），系统更加灵活，可扩展性更强。

此外，事件驱动还可以提升系统的 并发性 和 实时性，可以理解为多引入了一个中介来帮忙，通过异步消息传递，减少了阻塞和等待，能够更高效地处理多个并发任务。

老师找一个课代表，就不需要自己一个一个地收作业了，可以做其他事情。

下面我们按照·事件驱动的设计·，来详细列举协作编辑的交互流程：

事件触发者（用户 A 的动作） 事件类型（发送消息） 事件消费者（其他用户的处理） 用户 A 建立连接，加入编辑 INFO 显示“用户 A 加入编辑”的通知 用户 A 执行编辑操作 EDIT_ACTION 放大 / 缩小 / 左旋 / 右旋当前图片 用户 A 断开连接，离开编辑 INFO 显示“用户 A 离开编辑”的通知

解决协作冲突

1、解决方案

假设这样一种场景：小雷和李蛋同时快速点击了十次旋转，最终的结果会是怎样的呢？

如果所有事件都是按顺序处理的，那结果就很清晰了，但事实上，为了提高性能和响应速度，事件通常是并发的，而不是严格的顺序执行。

这种并发操作会引发 协作冲突，导致其他用户看到的旋转效果是乱序的。那么你会怎么解决协作冲突的问题呢？

我们可以通过业务设计来减少开发成本，比如约定 同一时刻只允许一位用户进入编辑图片的状态，此时其他用户只能实时浏览到修改效果，但不能参与编辑；

进入编辑状态的用户可以退出编辑，其他用户才可以进入编辑状态。类似于给图片编辑这个动作加了一把锁，直接从源头上解决了编辑冲突的问题。

此时，协作编辑的交互流程又要增加 2 个动作 —— 进入编辑状态和退出编辑状态：

事件触发者（用户 A 的动作） 事件类型（发送消息） 事件消费者（其他用户的处理） 用户 A 建立连接，加入编辑 INFO 显示“用户 A 加入编辑”的通知 用户 A 进入编辑状态 ENTER_EDIT 其他用户界面显示“用户 A 开始编辑图片”，锁定编辑状态 用户 A 执行编辑操作 EDIT_ACTION 放大 / 缩小 / 左旋 / 右旋当前图片 用户 A 退出编辑状态 EXIT_EDIT 解锁编辑状态，提示其他用户可以进入编辑状态 用户 A 断开连接，离开编辑 INFO 显示“用户 A 离开编辑”的通知，并释放编辑状态 用户 A 发送了错误的消息 ERROR 显示错误消息的通知

其实核心流程是前 5 行，但是考虑到前端传递了错误参数的情况，我们新增一种 ERROR 事件类型，可用于展示错误提示信息。

在本项目中，我们就采用这种方案，不仅实现简单、流程清晰，也尽最大可能减少了编辑冲突的风险。但这种方案的缺点也很明显，减少了实时协作的便利性，对于协作设计、协作编码、协作文档的场景，同一时间只能有一个用户编辑，提高的效率有限。

所以这里再分享另外一种实时协同算法作为扩展知识。

2、扩展知识 - `OT` 算法实时协同

OT 算法（Operational Transformation）是一种支持分布式系统中，多个用户实时协作编辑的核心算法，广泛应用于在线文档协作等场景。OT 算法的主要功能是解决并发编辑冲突，确保编辑结果在所有用户终端一致。

OT 算法其实很好理解，先看下 3 个核心概念：

操作 (Operation) ：表示用户对协作内容的修改，比如插入字符、删除字符等。
转化 (Transformation) ：当多个用户同时编辑内容时，OT 会根据操作的上下文将它们转化，使得这些操作可以按照不同的顺序应用，而结果保持一致。
因果一致性 ：OT 算法确保操作按照用户看到的顺序被正确执行，即每个用户的操作基于最新的内容状态。

其中，最重要的就是 转化 步骤了，相当于有一个负责人统一收集大家的操作，然后按照设定的规则和信息进行排序与合并，最终给大家一个统一的结果。

举一个简单的例子：

假设初始内容是 \"abc\"，用户 A 和 B 同时进行编辑：

用户 A 在位置 1 插入 \"x\"

用户 B 在位置 2 删除 \"b\"

如果不使用 OT 算法，结果是：

用户 A 操作后，内容变为 \"axbc\"

用户 B 操作后，内容变为 \"ac\"

如果直接应用 B 的操作到 A 的结果，得到的是 \"ac\"，对于 A 来说，相当于删除了 \"b\"，A 会感到一脸懵逼。

如果使用 OT 算法，结果是：

用户 A 的操作，应用后内容为 \"axbc\"

用户 B 的操作经过 OT 转化为删除 \"b\" 在 \"axbc\" 中的新位置

最终用户 A 和 B 的内容都一致为 \"axc\"，符合预期。

OT 算法确保无论用户编辑的顺序如何，最终内容是一致的。

当然，具体的 OT 算法还是要根据需求来设计了，协作密度越高，算法设计难度越大。

此外，还有一种与 OT 类似的协同算法 CRDT（Conflict-free Replicated Data Type），其通过数学模型，实现无需中心化转化的冲突解决，在离线协作场景中更具优势，感兴趣的同学可以自行了解。

3、提高协作实时性

在实时通讯的业务场景中，常用的技术方案包括长轮询、SSE 和 WebSocket。

由于我们的业务需求需要实现频繁且高效的双向通信，因此我们选用 WebSocket 来实现即时通

讯。

1、什么是 WebSocket？

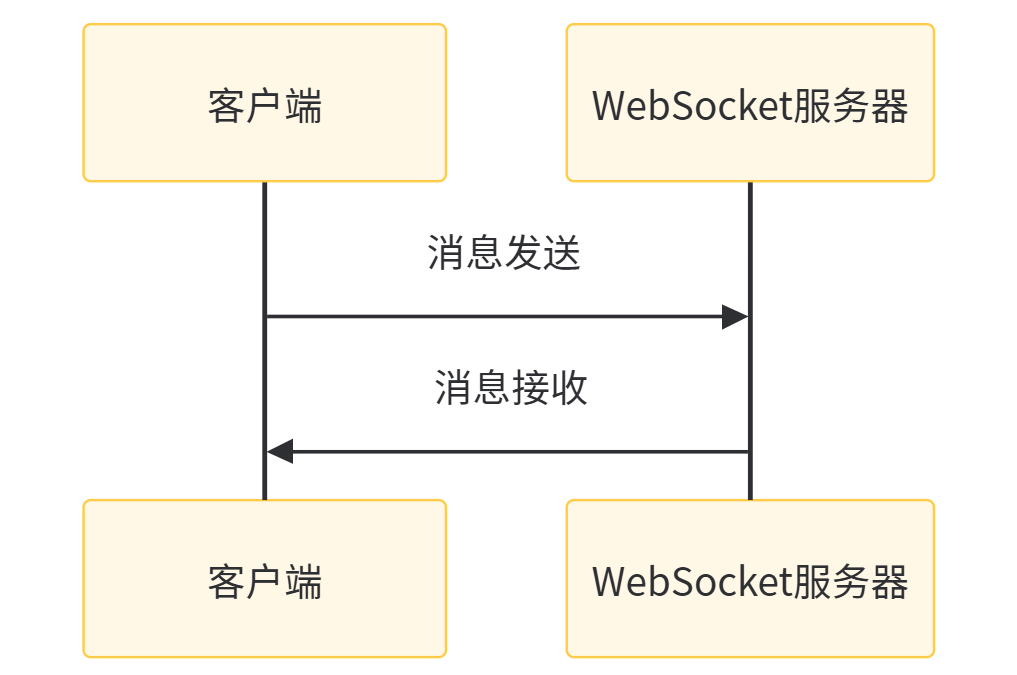

WebSocket 是一种 全双工通信协议，让客户端（比如浏览器）和服务器之间能够保持实时、持续的连接。和传统的 HTTP 请求 - 响应模式不同，WebSocket 是一条 “常开的隧道”，连接的双方可以随时发送和接收数据，而不需要不断建立和关闭连接。

打个比方：

HTTP 就像点外卖：每次下单（请求） - 到货（响应）都是一次独立的操作，完成后连接关闭。
WebSocket 像是打电话：你打通了电话（建立连接），可以随时聊天（双向通信），直到挂断（关闭连接）。

2、WebSocket 的应用场景

WebSocket 的主要作用是 实现实时数据传输，适用于需要频繁交互或者实时更新数据的场景。比如：

即时通讯（聊天软件、实时协作工具）
实时数据更新（股票行情、体育比赛比分）
在线游戏（多人实时互动）
物联网（设备状态实时传输）
协同编辑（像语雀这样的多人协作编辑）

通过 WebSocket，客户端与服务器之间能够显著减少消息传输的延迟，提高通信效率，同时降低数据传输的开销。

3、WebSocket 和 HTTP 的关系

WebSocket 和 HTTP 是两种不同的通信协议，但它们是紧密相关的，都是基于 TCP 协议、都可以在同样的端口上工作（比如 80 和 443）。首先要明确，WebSocket 是建立在 HTTP 基础之上的！

WebSocket 的连接需要通过 HTTP 协议发起一个握手（称为 HTTP Upgrade 请求），这个握手请求是 WebSocket 建立连接的前提，表明希望切换协议；服务器如果支持 WebSocket，会返回一个 HTTP 101 状态码，表示协议切换成功。

握手完成后，HTTP 协议的作用结束，通信会切换为 WebSocket 协议，双方可以开始全双工通信。

二者的区别如下，大家了解一下就好：

对比项 HTTP WebSocket 通信模式 请求 - 响应（单向） 全双工通信（双向） 连接状态 每次请求创建新的连接 握手后保持持续连接 数据传输效率 每次通信都需要带完整头部，开销大 数据帧小，传输高效 适用场景 静态网页加载、API 调用等非实时场景 实时交互场景，如聊天、游戏、直播等

4、WebSocket 协作编辑的流程

通过 WebSocket 实时通信的能力，可以将用户的编辑操作发给 WebSocket 服务器，再由服务器转发给其他连接服务器的用户前端，前端就可以根据操作处理图片。

具体的业务流程：

建立连接之前，先进行用户权限校验；校验通过后，将``登录用户信息、要编辑的图片信息保存到要建立的 WebSocket 连接的会话属性`中。

建立连接成功后，将 WebSocket 会话保存到该图片对应的会话集合中，便于后续分发消息给其他会话。

前端将消息发送到后端，后端根据消息类型分发到对应的处理器。

处理器处理消息，将处理结果作为消息发送给需要的 WebSocket 客户端。

当前端断开连接时，删除会话集合中的 WebSocket 会话，释放资源。

和 HTTP 请求一样，前端和 WebSocket 服务器之间传输信息时，也可以通过 JSON 格式对数据进行序列化。

5、WebSocket 的实现方式

对于 Java Spring 项目，主要有原生 WebSocket（基于 WebSocketHandler 实现）、STOMP、WebFlux 这 3 种实现方式。

它们之间的对比如下：

实现方式 特点优点缺点 适用场景 原生 WebSocket 低层 API，手动管理连接与消息 轻量、灵活、适用于简单点对点通信 需要手动管理会话和分发，不支持 STOMP 简单的实时推送，低并发场景 WebSocket + STOMP + SockJS 基于 STOMP，支持发布 / 订阅模式 支持 STOMP、消息代理、适配 SockJS 依赖外部代理，配置较复杂 聊天室、多人协作，高级实时应用 WebFlux + Reactive WebSocket 基于 WebFlux 的响应式实现 高并发、非阻塞、适用于大流量场景 学习曲线高，不支持 STOMP 高并发场景、大数据流推送

选择建议：对于大多数简单实时推送，选用原生 WebSocket；对于复杂的聊天室和协同系统，选用 WebSocket + STOMP + SockJS；对于高并发、低延迟数据流推送，选用 WebFlux + Reactive WebSocket。

对于我们的项目，并发要求不高，选择 Spring 原生的 WebSocket 来降低开发成本。明确方案后，我们进入后端开发。

三、后端开发

1、引入 WebSocket 依赖

引入依赖：

<dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-websocket</artifactId></dependency>

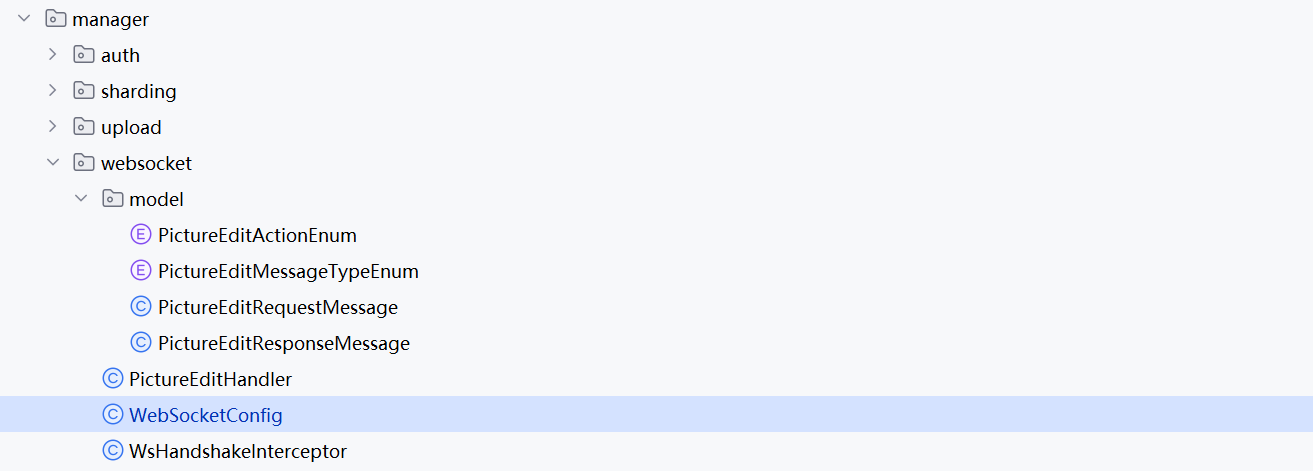

新建 manager.websocket 包，所有和 WebSocket 相关的代码都放到该包下。

2、定义数据模型

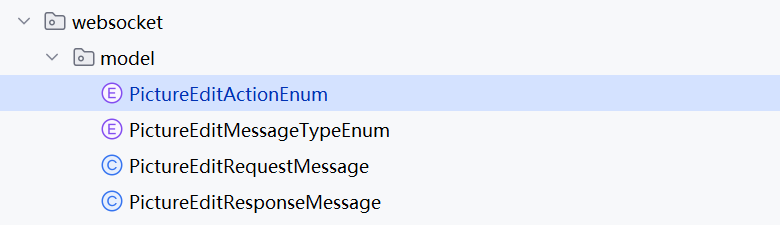

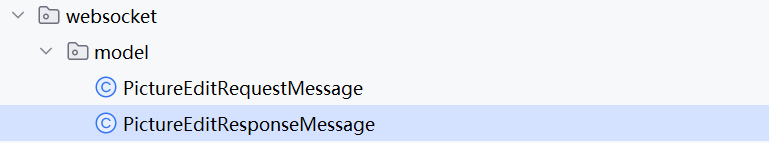

新建 websocket.model 包，存放数据模型，包括请求类、响应类、枚举类。

1. 定义图片编辑请求消息，也就是前端要发送给后端的参数：

@Data@NoArgsConstructor@AllArgsConstructorpublic class PictureEditRequestMessage { /** * 消息类型，例如 \"ENTER_EDIT\", \"EXIT_EDIT\", \"EDIT_ACTION\" */ private String type; /** * 执行的编辑动作 */ private String editAction;}

2. 定义图片编辑响应消息，也就是后端要发送给前端的信息：

@Data@NoArgsConstructor@AllArgsConstructorpublic class PictureEditResponseMessage { /** * 消息类型，例如 \"INFO\", \"ERROR\", \"ENTER_EDIT\", \"EXIT_EDIT\", \"EDIT_ACTION\" */ private String type; /** * 信息 */ private String message; /** * 执行的编辑动作 */ private String editAction; /** * 用户信息 */ private UserVO user;}

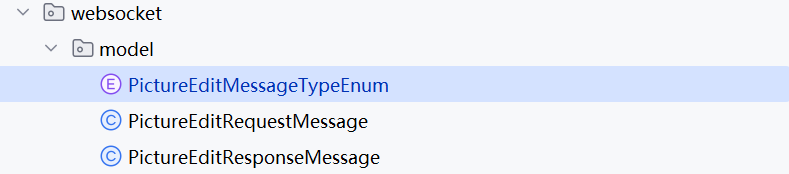

3. 定义图片编辑消息类型枚举，便于后续根据消息类型进行相应的处理：

@Getterpublic enum PictureEditMessageTypeEnum { INFO(\"发送通知\", \"INFO\"), ERROR(\"发送错误\", \"ERROR\"), ENTER_EDIT(\"进入编辑状态\", \"ENTER_EDIT\"), EXIT_EDIT(\"退出编辑状态\", \"EXIT_EDIT\"), EDIT_ACTION(\"执行编辑操作\", \"EDIT_ACTION\"); private final String text; private final String value; PictureEditMessageTypeEnum(String text, String value) { this.text = text; this.value = value; } /** * 根据 value 获取枚举 */ public static PictureEditMessageTypeEnum getEnumByValue(String value) { if (value == null || value.isEmpty()) { return null; } for (PictureEditMessageTypeEnum typeEnum : PictureEditMessageTypeEnum.values()) { if (typeEnum.value.equals(value)) { return typeEnum; } } return null; }}

4. 定义图片编辑操作类型枚举：

@Getterpublic enum PictureEditActionEnum { ZOOM_IN(\"放大操作\", \"ZOOM_IN\"), ZOOM_OUT(\"缩小操作\", \"ZOOM_OUT\"), ROTATE_LEFT(\"左旋操作\", \"ROTATE_LEFT\"), ROTATE_RIGHT(\"右旋操作\", \"ROTATE_RIGHT\"); private final String text; private final String value; PictureEditActionEnum(String text, String value) { this.text = text; this.value = value; } /** * 根据 value 获取枚举 */ public static PictureEditActionEnum getEnumByValue(String value) { if (value == null || value.isEmpty()) { return null; } for (PictureEditActionEnum actionEnum : PictureEditActionEnum.values()) { if (actionEnum.value.equals(value)) { return actionEnum; } } return null; }}

3、WebSocket 拦截器 - 权限校验

在 WebSocket 连接前需要进行权限校验，如果发现用户没有团队空间内编辑图片的权限，则拒绝握手，可以通过定义一个 WebSocket 拦截器实现这个能力。

此外，由于 HTTP 和 WebSocket 的区别，我们不能在后续收到前端消息时直接从 request 对象中获取到登录用户信息，因此也需要通过 WebSocket 拦截器，为即将建立连接的 WebSocket 会话指定一些属性，比如登录用户信息、编辑的图片 id 等。

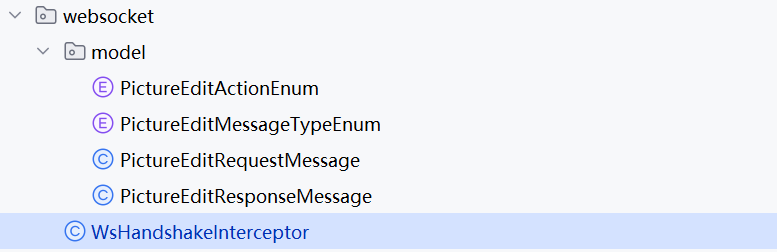

编写拦截器的代码，需要实现 HandshakeInterceptor 接口：

/** * Websocket 拦截器, 建立连接前需要先进行校验 */@Slf4jpublic class WsHandshakeInterceptor implements HandshakeInterceptor { @Resource private UserService userService; @Resource private PictureService pictureService; @Resource private SpaceService spaceService; @Resource private SpaceUserAuthManager spaceUserAuthManager; // 开发团队空间时, 开发的公共功能对象, 里面有方法, 可以根据不同情况, 返回当前登录用户的权限列表 // 1. 实现 HandshakeInterceptor 接口, 重写握手前、握手后的两个方法的逻辑 /** * 当前方法是建立连接前的校验, 如果校验信息没通过, 返回 false 连接失败即可, 无需抛异常, 通过打日志确定错误位置 * @param request * @param response * @param wsHandler * @param attributes 给 WebSocketSession 会话设置属性 * @return * @throws Exception */ @Override public boolean beforeHandshake(ServerHttpRequest request, ServerHttpResponse response, WebSocketHandler wsHandler, Map<String, Object> attributes) throws Exception { // 2. 握手前的逻辑, 在这个方法中完成建立连接前的校验, 步骤如下: // 获取登录用户 // 校验用户是否有编辑当前图片的权限 // 如果是团队空间, 并且有编辑者权限, 才能建立连接 // 设置用户登录信息等属性到 WebSocket 会话中 if(request instanceof ServletServerHttpRequest){ // 3. 从 ServletServerHttpRequest 中拿到 ServletRequest HttpServletRequest httpServletRequest = ((ServletServerHttpRequest) request).getServletRequest(); // 4. 从请求中获取信息, 如用户信息, 正在编辑的图片信息 String pictureId = httpServletRequest.getParameter(\"pictureId\"); if(StrUtil.isBlank(pictureId)){ // 找不到当前编辑的图片 log.error(\"缺少体图片参数, 拒绝握手\"); return false; } // 5. 获取当前登录用户信息 User loginUser = userService.getLoginUser(httpServletRequest); if(ObjUtil.isEmpty(loginUser)){ log.error(\"用户未登录, 拒绝握手\"); return false; } // 6. 查到当前图片信息, 由于校验当前登录用户是否有编辑权限 Picture picture = pictureService.getById(pictureId); if(ObjUtil.isEmpty(picture)){ log.error(\"图片不存在, 拒绝握手\"); return false; } Long spaceId = picture.getSpaceId(); Space space = null; // 8. 校验图片所在空间是否存在, 以及所在空间是否为团队空间 if(spaceId != null){ space = spaceService.getById(spaceId); if(ObjUtil.isEmpty(space)){  log.error(\"图片所在空间不存在, 拒绝握手\");  return false; } if(space.getSpaceType() != SpaceTypeEnum.TEAM.getValue()){  log.error(\"图片所在空间不是团队空间, 拒绝握手\");  return false; } } // 9. spaceId 为空, 表示当前空间是公共图库 // 公共图库理论上不支持协同编辑, 但是为了拓展多个管理员协同编辑公共空间图片, 前面的代码把 space 抽出来 List<String> permissionList = spaceUserAuthManager.getPermissionList(space, loginUser); // 引入开发团队空间时的 bean: SpaceUserAuthManager, 可以调用校验方法 // getPermissionList() 有逻辑, 如果 space == null && 是管理员, 返回管理员权限列表 // 10. 校验编辑权限, 如果当前权限列表没有编辑权限, 拒绝握手 if (!permissionList.contains(SpaceUserPermissionConstant.PICTURE_EDIT)){ log.error(\"用户没有编辑图片的权限, 拒绝握手\"); return false; } // 11. 校验通过, 可以握手, 设置登录用户等信息到 WebSocket 会话中 attributes.put(\"user\", loginUser); attributes.put(\"userId\", loginUser.getId()); // 不一定用得上, 但是可以传 attributes.put(\"pictureId\", Long.valueOf(pictureId)); // 一定要传, 一会要维护图片ID对应的会话集合 // 从请求中获取到的 pictureId 是 String 类型的, 需要转为 Long 类型 // 在握手通过的位置, 向参数 Map attributes 插入键值对, 即可把这些信息预置到即将创建的 WebSocket 会话中 } return true; } @Override public void afterHandshake(ServerHttpRequest request, ServerHttpResponse response, WebSocketHandler wsHandler, Exception exception) { }}

4、WebSocket 处理器

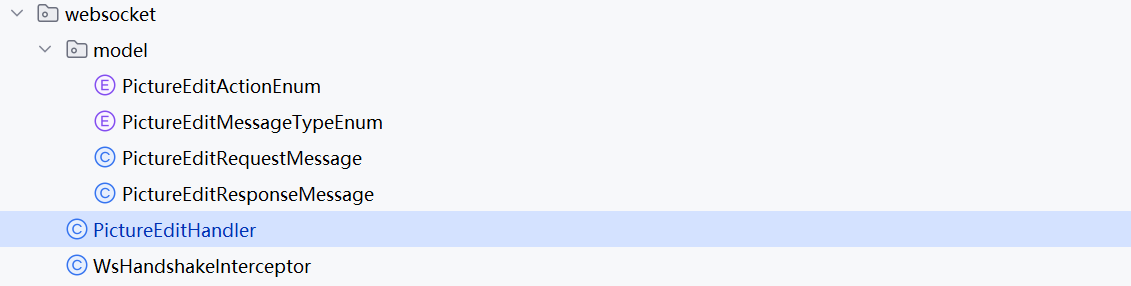

(1) 定义 WebSocket 处理器类

我们需要定义 WebSocket 处理器类，在连接成功、连接关闭、接收到客户端消息时进行相应的处理。

@Componentpublic class PictureEditHandler extends TextWebSocketHandler {}

可以继承 TextWebSocketHandler 抽象类，这样就能以字符串的方式发送和接受消息了；

因为后续都是使用 JSON 进行前后端的数据交互，因此继承 WebSocketHandler 衍生的 TextWebSocketHandler；

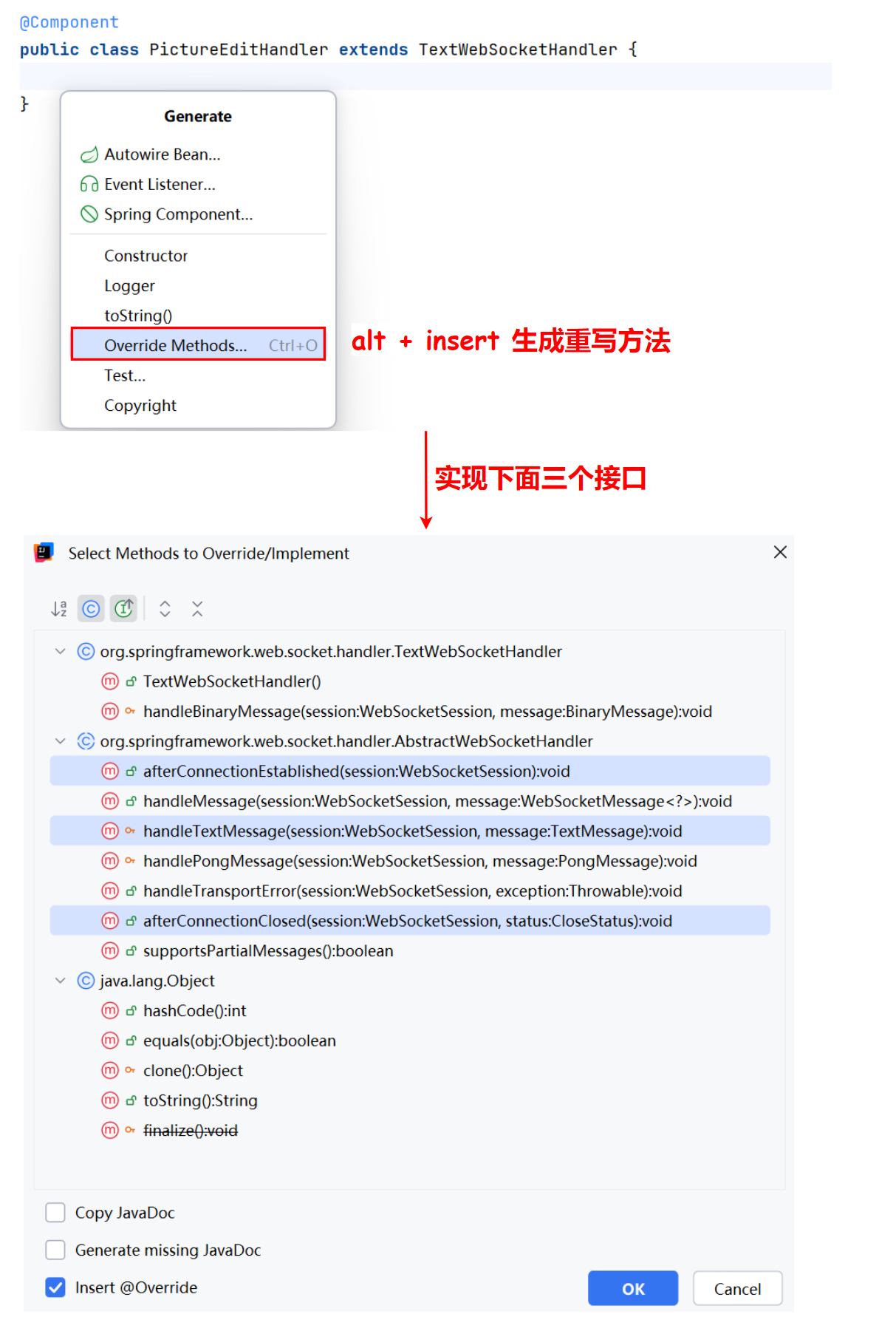

接下来，我们要重写抽象类中的三个方法：

(2) 定义全局集合常量

首先在处理器类中定义 2 个常量，分别为：

保存当前正在编辑的用户 id，执行编辑操作、进入或退出编辑时都会校验。
保存参与编辑图片的用户 WebSocket 会话的集合。由于每个图片的协作编辑都是相互独立的，所以需要用 Map 来区分每个图片 id 对应的数据。

代码如下：

@Componentpublic class PictureEditHandler extends TextWebSocketHandler { // 每张图片的编辑状态，key: pictureId, value: 当前正在编辑的用户 ID private final Map<Long, Long> pictureEditingUsers = new ConcurrentHashMap<>(); // 保存所有连接的会话，key: pictureId, value: 用户会话集合 private final Map<Long, Set<WebSocketSession>> pictureSessions = new ConcurrentHashMap<>(); // .....}

为保证线程安全，全局常量集合pictureSessions 和 pictureEditingUsers 都必须使用 ConcurrentHashMap：

pictureSessions 的 key 为 pictureId，value 为 Set。
同一个 PictureEditHandler 实例会被所有 WebSocket 连接共享，多个线程（连接）会并发读写该 Map；由于可能同时有多个 WebSocket 客户端建立连接和发送消息，集合要使用并发包（JUC）中的 ConcurrentHashMap，来保证线程安全。只有 ConcurrentHashMap 才能避免竞态条件和数据丢失。

pictureEditingUsers 的 key 为 pictureId，value 为当前正在编辑该图片的 userId。该 Map 同样会被并发访问，用于判断某张图片是否已有用户正在编辑；必须使用线程安全的 ConcurrentHashMap 来确保状态一致。

(3) 定义公共方法：广播编辑信息

由于接下来很多消息，都需要传递给所有协作者，所以先编写一个 广播消息 的方法。

该方法会根据 pictureId，将响应消息发送给编辑该图片的所有会话。
考虑到可能会有消息，不需要发送给编辑者本人的情况，该方法还可以接受 excludeSession 参数，支持排除掉向某个会话发送消息。

代码如下：

private void broadcastToPicture(Long pictureId, PictureEditResponseMessage pictureEditResponseMessage,WebSocketSession excludeSession) throws Exception { // 12. 加上参数 WebSocketSession excludeSession, 表示不需要接收广播信息的 session // 也就是 Map value 的会话集合中, excludeSession 指的是编辑操作对应的编辑者的 session // 编辑操作, 需要对一个 session 集合中, 除编辑者本人 session 外的所有 session 广播信息 // 1. 根据全局常量集合 pictureSessions 获取编辑当前图片对应的会话集合 Set<WebSocketSession> sessionSet = pictureSessions.get(pictureId); // 2. 集合不为空, 播放广播 if(!ObjUtil.isNotEmpty(sessionSet)){ // 3. 遍历会话集合中的每一个会话 for(WebSocketSession session : sessionSet){ // 8. 创建 ObjectMapper 对象, 注意包是 jackson ObjectMapper objectMapper = new ObjectMapper(); // 9. 配置序列化: 将 Long 类型转为 String , 解决精度丢失的问题 SimpleModule module = new SimpleModule(); module.addSerializer(Long.class, ToStringSerializer.instance); module.addSerializer(Long.TYPE, ToStringSerializer.instance); objectMapper.registerModule(module); // 10. 将 pictureEditResponseMessage 的所有属性序列化为 JSON 字符串 String message = objectMapper.writeValueAsString(pictureEditResponseMessage); // 可以处理: pictureEditResponseMessage 的 UserVO 的 Long 转为 String 的情况, Hutool 不行或者很麻烦 // 11. 注释掉 5、6, 将完全转换为 String 的编辑请求传入会话信息中 TextMessage textMessage = new TextMessage(message); // 5. 将当前编辑的响应信息, 从 JSON 转为 JSON 格式的 String // String str = JSONUtil.toJsonStr(pictureEditResponseMessage); // 6. 创建一个 TextMessage 对象, 将编辑信息字符串作为参数, 调用对应的构造方法 // TextMessage textMessage = new TextMessage(str); // 4. 判断当前会话元素是否为开启的状态 if(session.isOpen()){ // 13. 对会话集合中, 除了编辑者本人 session 外的所有 session, 广播当前编辑者编辑操作的信息 if(excludeSession != null && session.equals(excludeSession)){  // 当前编辑者不发送信息  continue; } // 7. 将 TextMessage 对象(当前编辑者编辑操作的信息)作为参数, 传入会话元素的信息属性中 session.sendMessage(textMessage); // sendMessage() 需要抛异常 } } }}// 14. 编写一个重载方法, 支持不传 WebSocketSession excludeSession 参数private void broadcastToPicture(Long pictureId,PictureEditResponseMessage pictureEditResponseMessage) throws Exception { // 调用写好的方法, excludeSession 传 null, 能处理更多种情况 broadcastToPicture(pictureId, pictureEditResponseMessage, null);}

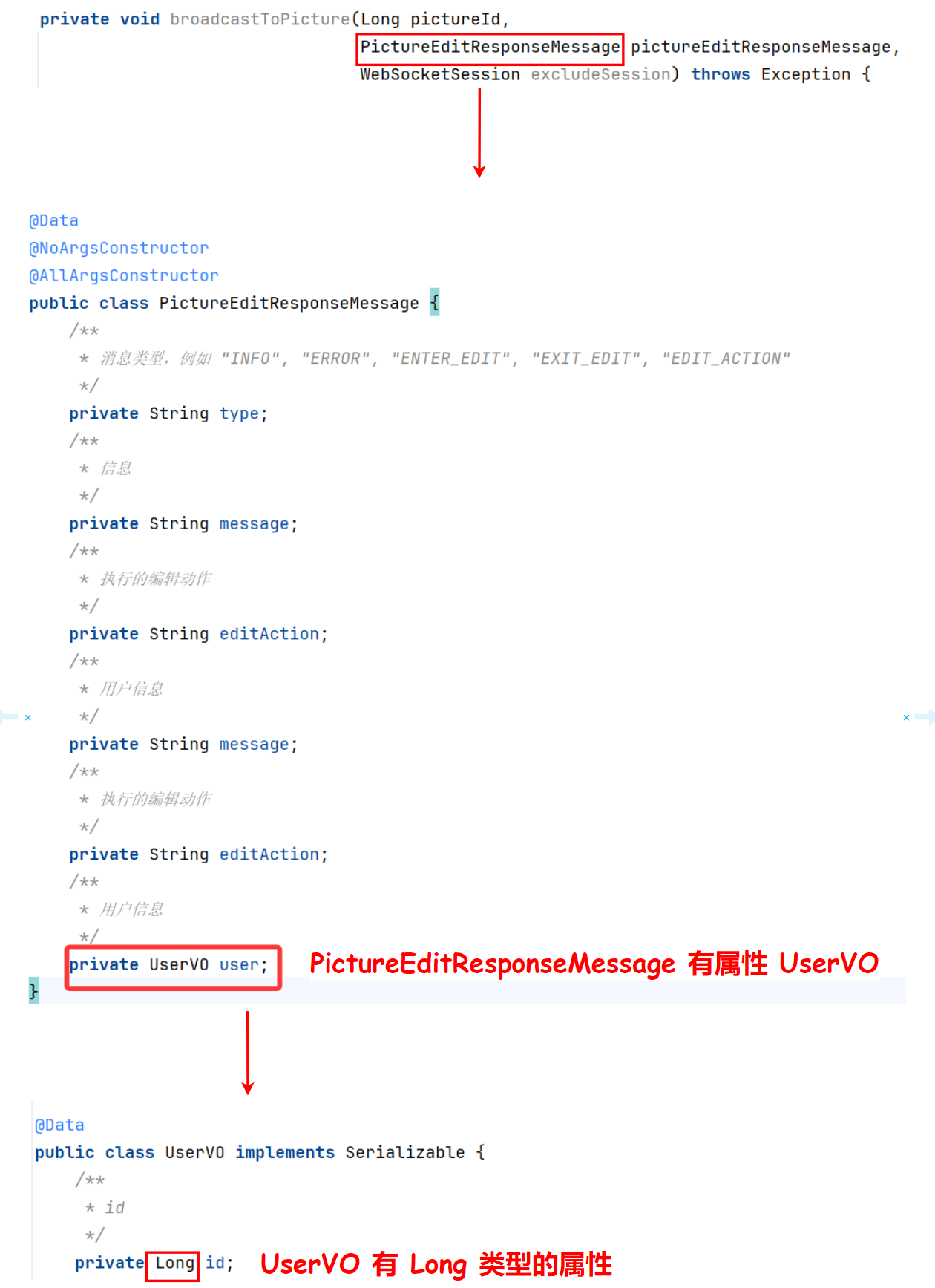

上述代码中有个小细节（注释 8~11）：

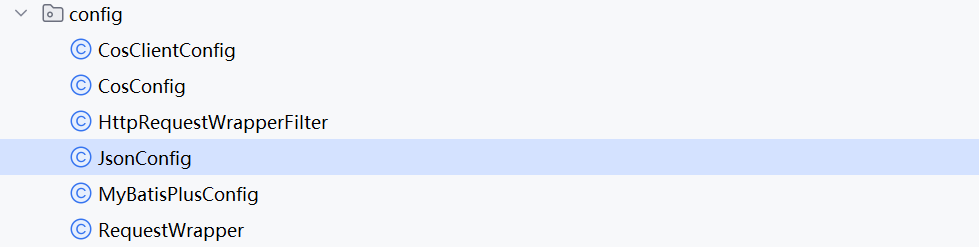

前端 JS 无法接收 Long 类型的属性(第一期编写 config.JsonConfig 解决 Long 类型精度丢失问题, 也就是将 HTTP 响应的信息从 Long 转 String 再返回给前端)：

@JsonComponentpublic class JsonConfig { /** * 添加 Long 转 json 精度丢失的配置 */ @Bean public ObjectMapper jacksonObjectMapper(Jackson2ObjectMapperBuilder builder) { ObjectMapper objectMapper = builder.createXmlMapper(false).build(); SimpleModule module = new SimpleModule(); module.addSerializer(Long.class, ToStringSerializer.instance); module.addSerializer(Long.TYPE, ToStringSerializer.instance); objectMapper.registerModule(module); return objectMapper; }}

由于前端 JS 的长整数可能会丢失精度，所以使用 Jackson 自定义序列化器，在将对象转换为 JSON 字符串时，将 Long 类型转换为 String 类型；

HTTP 请求需要经过这样的处理，才可以返回响应给前端，我们当前的 WebSocket 请求也需要处理 Long 类型精度丢失的问题；

否则无法拿到正在编辑图片的用户正确的 ID，就不好判断该用户是否有权限编辑该图片了。

(4) 实现连接建立成功后执行的方法

实现连接建立成功后执行的方法，保存会话到集合中，并且给其他会话发送消息：

@Resourceprivate UserService userService;@Overridepublic void afterConnectionEstablished(WebSocketSession session) throws Exception { // 1. 在 WebSocket 拦截器权限校验中, 我们在 attributes(WebSocketSession 参数) 中设置了登录用户、图片 id // 2. 从 session 属性中获取到当前登录用户消息, 当前编辑图片的 id User user = (User) session.getAttributes().get(\"user\"); Long pictureId = (Long) session.getAttributes().get(\"pictureId\"); // 3. 保存会话到集合中 // 4. 如果是首次将会话保存到 pictureSessions 中,此时需要初始化 pictureSessions 空集合  pictureSessions.putIfAbsent(pictureId, ConcurrentHashMap.newKeySet()); // 5. 保存会话到集合中 pictureSessions.get(pictureId).add(session); // 6. 构造编辑响应消息 PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage(); pictureEditResponseMessage.setType(\"ENTER_EDIT\"); // 7. 构造返回给前端的消息 String message = String.format(\"用户 %s 加入编辑\", user.getUserName()); pictureEditResponseMessage.setMessage(message); // 8. 编辑动作不用设置, 因为当前设置的响应是用户加入编辑操作 // pictureEditResponseMessage.setEditAction(); // 9. 设置脱敏后的用户消息到响应中 pictureEditResponseMessage.setUser(userService.getUserVO(user)); // 10. 广播\"加入编辑信息\"给当前会话集合的所有会话元素. 包括自己 broadcastToPicture(pictureId, pictureEditResponseMessage);}

(5) 编写接收客户端消息的方法

编写接收客户端消息的方法，根据消息类别执行不同的处理：

@Overrideprotected void handleTextMessage(WebSocketSession session, TextMessage message) throws Exception { // 1. 从 TextMessage(JSON 类型字符串) 获取前端发送的消息内容 , 将 JSON 字符串转换为 PictureEditMessage PictureEditRequestMessage pictureEditRequestMessage = JSONUtil.toBean(message.getPayload(), PictureEditRequestMessage.class); // 这里不需要配置自定义 JSON 序列化, 因为前端发送的消息(包括 userId)本来就是 String 类型了, 正常解析即可 // 2. 将 PictureEditMessage 中的 type 属性, 转为我们自定义的枚举类 String type = pictureEditRequestMessage.getType(); PictureEditMessageTypeEnum pictureEditMessageTypeEnum = PictureEditMessageTypeEnum.getEnumByValue(type); // 4. 从 session 中获取公共参数 User user = (User) session.getAttributes().get(\"user\"); Long pictureId = (Long) session.getAttributes().get(\"pictureId\"); // 3. 根据 PictureEditMessageTypeEnum 的值, 也就是根据消息类型, 进行对应的处理 switch (pictureEditMessageTypeEnum){ case ENTER_EDIT: handleEnterEditMessage(pictureEditRequestMessage, session, user, pictureId); break; case EXIT_EDIT: handleEditActionMessage(pictureEditRequestMessage, session, user, pictureId); break; case EDIT_ACTION: handleExitEditMessage(pictureEditRequestMessage, session, user, pictureId); break; default: // 收到 info 、error 类型的消息, 如果是 error, 说明用户参数传递错误, 只给当前用户发送信息 PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage(); pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.ERROR.getValue()); pictureEditResponseMessage.setMessage(\"消息类型错误\"); pictureEditResponseMessage.setUser(userService.getUserVO(user)); // 这里严格来说也需要处理 Long 精度丢失, 但是这个 switch 情况只是一个错误消息, 就不转了 session.sendMessage(new TextMessage(JSONUtil.toJsonStr(pictureEditRequestMessage))); break; }}

(6) 编写每个处理消息的方法

1. 接下来依次编写每个处理消息的方法。首先是用户进入编辑状态，要设置当前用户为编辑用户，并且向其他客户端发送消息：

/*** 进入编辑状态* @param pictureEditRequestMessage* @param session* @param user* @param pictureId*/public void handleEnterEditMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception {// 1. 没有用户正在编辑图片(编辑列表中没有该图片, 说明没有其他用户正在编辑), 才能进入编辑 if(!pictureEditingUsers.containsKey(pictureId)){ // 2. 设置当前用户正在编辑该图片 pictureEditingUsers.put(pictureId, user.getId()); // 3. 构造响应, 发送加入编辑的消息通知 PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage(); pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.ENTER_EDIT.getValue()); String message = String.format(\"用户 %s 开始编辑图片\", user.getUserName()); pictureEditResponseMessage.setMessage(message); pictureEditResponseMessage.setUser(userService.getUserVO(user)); // 4. 广播给所有用户 broadcastToPicture(pictureId, pictureEditResponseMessage); }}

2. 用户执行编辑操作时，将该操作同步给除了当前用户之外 的其他客户端，也就是说编辑操作不用再同步给自己：

/** * 用户正在编辑 * @param pictureEditRequestMessage * @param session * @param user * @param pictureId * @throws Exception */public void handleEditActionMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception { // 1. 如果当前图片的编辑用户, 不是正在编辑的人, 不能编辑 Long editingUserId = pictureEditingUsers.get(pictureId); // 2. 获取编辑操作 String editAction = pictureEditRequestMessage.getEditAction(); PictureEditActionEnum actionEnum = PictureEditActionEnum.getEnumByValue(editAction); // 3. 编辑操作不存在, 打日志 if(actionEnum == null){ log.error(\"无效的编辑动作\"); return; } // 4. 确认当前用户是图片的编辑者 if(editingUserId != null && editingUserId.equals(user.getId())){ // 5. 构造响应信息, 告知其他编辑者当前用户的编辑操作 PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage(); pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.EDIT_ACTION.getValue()); String message = String.format(\"%s 执行了 %s\", user.getUserName(), actionEnum.getText()); pictureEditResponseMessage.setMessage(message); pictureEditResponseMessage.setEditAction(editAction); pictureEditResponseMessage.setUser(userService.getUserVO(user)); // 6. 广播除了当前编辑者外的其他用户, 否则会造成重复编辑 broadcastToPicture(pictureId, pictureEditResponseMessage, session); }}

3. 用户退出编辑操作时，移除当前用户的编辑状态，并且向其他客户端发送消息：

/** * 用户退出编辑 * @param pictureEditRequestMessage * @param session * @param user * @param pictureId */public void handleExitEditMessage(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId) throws Exception { // 1. 获取当前图片对应的编辑者 ID  Long editingUserId = pictureEditingUsers.get(pictureId); // 2. 确认当前编辑者是当前登录用户 if(editingUserId != null && editingUserId.equals(user.getId())){ // 3. 从 pictureEditingUsers 移除该 entry pictureEditingUsers.remove(pictureId); // 4. 构造响应信息 PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage(); pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.EXIT_EDIT.getValue()); String message = String.format(\"%s 退出编辑\", user.getUserName()); pictureEditResponseMessage.setMessage(message); pictureEditResponseMessage.setUser(userService.getUserVO(user)); // 5. 广播退出编辑的消息通知 broadcastToPicture(pictureId, pictureEditResponseMessage); }}

(7) 断开 WebSocket 时的逻辑

WebSocket 连接关闭时，需要移除当前用户的编辑状态、并且从集合中删除当前会话，还可以给其他客户端发送消息通知：

/** * 关闭连接 * @param session * @param status * @throws Exception */@Overridepublic void afterConnectionClosed(WebSocketSession session, CloseStatus status) throws Exception { // 1. 从 session 中获取公共参数 User user = (User) session.getAttributes().get(\"user\"); Long pictureId = (Long) session.getAttributes().get(\"pictureId\"); // 2. 移除当前用户的编辑状态 handleExitEditMessage(null, session, user, pictureId); // 3. 删除会话 Set<WebSocketSession> sessionSet = pictureSessions.get(pictureId); if(sessionSet != null){ // 4. 从会话集合中删除会话(从 value 元素: 会话集合中, 移除单个会话) sessionSet.remove(session); // 5. 如果 value: 会话集合已经没有会话了, 移除掉 pictureId 这个 key if(sessionSet.isEmpty()){ pictureSessions.remove(pictureId); } } // 6. 通知其他用户, 该用户已离开编辑 PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage(); // INFO 类型表示发送通知 pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.INFO.getValue()); String message = String.format(\"用户 %s 退出编辑\", user.getUserName()); pictureEditResponseMessage.setMessage(message); pictureEditResponseMessage.setUser(userService.getUserVO(user)); // 7. 广播退出消息给所有用户 broadcastToPicture(pictureId, pictureEditResponseMessage);}

💡 由于处理器的代码并不复杂，而且处理逻辑中使用到了当前类的全局变量，所以没有选择将每个处理器封装为单独的类。

大家也可以将每个处理器封装为单独的类（相当于设计模式中的策略模式），并且根据消息类别调用不同的处理器类。

5、WebSocket 配置

类似于编写 Spring MVC 的 Controller 接口，可以为指定的路径配置处理器和拦截器：

@Configuration@EnableWebSocketpublic class WebSocketConfig implements WebSocketConfigurer { @Resource private PictureEditHandler pictureEditHandler; // 刚刚开发的图片消息处理器类, 已经设置为 bean @Resource private WsHandshakeInterceptor wsHandshakeInterceptor; @Override public void registerWebSocketHandlers(WebSocketHandlerRegistry registry) { // websocket registry.addHandler(pictureEditHandler, \"/ws/picture/edit\") .addInterceptors(wsHandshakeInterceptor) .setAllowedOrigins(\"*\"); }}

之后，前端就可以通过 WebSocket 连接项目启动端口的 /ws/picture/edit 路径了。

6、Disruptor 优化 WebSocket 长连接高并发场景下的阻塞、顺序保证与低延迟问题

1、现存的系统问题

WebSocket 通常是长连接，每个客户端都需要占用服务器资源。

在 Spring WebSocket 中，每个 WebSocket 连接（客户端）对应一个独立的 WebSocketSession，消息的处理是在该 WebSocketSession 所属的线程中执行。

如果 同一个 WebSocket 连接（客户端）连续发送多条消息，服务器会 按照接收的顺序依次同步处理，而不是并发执行。这是为了保证每个客户端的消息处理是线程安全的。

可以在 handleTextMessage 方法中增加 Thread.sleep 来测试一下。连续点击多次编辑操作，会发现每隔一段时间方法才会执行一次。

虽然多个客户端的消息处理是可以并发执行的，但是接受消息和具体处理某个消息，使用的是 同一个线程。

如果处理消息的耗时比较长，并发量又比较高，可能会导致系统响应时间变长，甚至因为资源耗尽而服务崩溃。

💡 为了便于理解，可以类比一下调用 Spring MVC 的某个接口时，如果该接口内部的耗时较长，请求线程就会一直阻塞，最终导致 Tomcat 请求连接数(默认值是 200 个连接)耗尽。

怎么解决这个问题呢？最简单的方法就是开一个线程专门来异步处理消息。

但是我们还要保证操作是按照顺序同步给其他客户端的，因此还需要引入一个队列，将任务按照顺序放到队列中，交给线程去处理。

其实上述的异步操作 + 从任务队列取任务执行，使用线程池就可以实现了。

但对于协同编辑场景，需要尽可能地保证低延迟，因此我们选用一种高级技术 Disruptor 无锁队列来减少线程上下文的切换，能够在高并发场景下保持低延迟和高吞吐量。

此外，使用 Disruptor 还有一个优点，可以将任务放到队列中，通过优雅停机机制，在服务停止前执行完所有的任务，再退出服务，防止消息丢失。

2、Disruptor 介绍

Disruptor 是一种高性能的并发框架，由 LMAX（一个金融交易系统公司）开发，它是一种 无锁的环形队列 数据结构，用于解决高吞吐量和低延迟场景中的并发问题。

支持生产者 - 消费者模式，可作为消息队列使用，适用于金融交易、实时数据处理、游戏事件等对并发和实时性要求较高的场景。

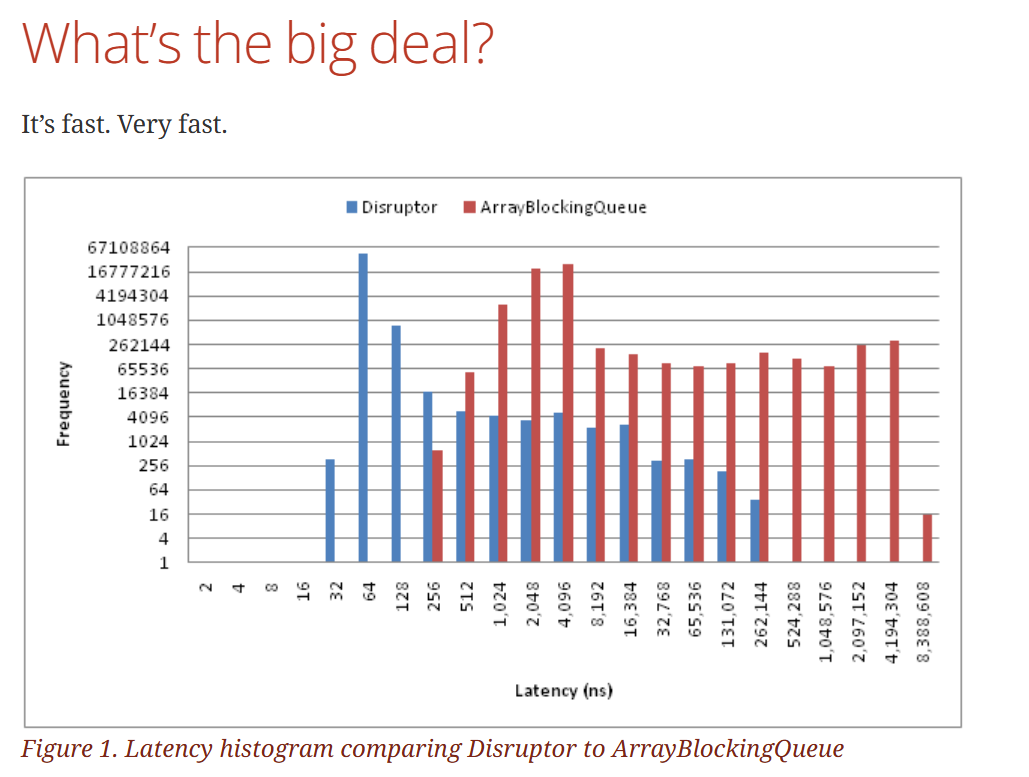

它最大的特点就是快、延迟低，非常低！

Disruptor 的核心思想是基于固定大小的 环形缓冲区（Ring Buffer），并通过序列化控制访问，以避免传统队列中常见的锁竞争问题。

它主要通过以下几点实现高性能的消息传递机制：

环形缓冲区：使用固定大小的数组，可以复用内存，避免了频繁的内存分配和垃圾回收。
无锁设计：依赖 CAS（Compare - And - Swap）和内存屏障，而不是传统的锁，降低了线程切换的开销。
缓存友好：最大化利用 CPU 的缓存局部性，提高访问速度。
序列号机制：通过序列号管理生产者和消费者的访问，保证数据一致性。
多消费者模式：支持多消费者共享同一环形缓冲区，并能配置不同的消费策略（如依赖关系、并行消费等）。

Disruptor 与传统队列对比：

特性 Disruptor BlockingQueue 并发控制 无锁（CAS + 内存屏障） 基于锁（ReentrantLock） 内存管理 固定长度的环形数组 动态数组或链表 性能 极高（百万级别消息 / 秒） 较低（数万消息 / 秒） 延迟 纳秒级别 毫秒级别 GC 压力 极低（数据复用） 较高（频繁创建新对象） 适用场景 高频实时消息处理、金融系统 一般生产者消费者模型

3、Disruptor 核心概念与工作流程

先了解 Disruptor 的核心概念：

RingBuffer（环形缓冲区） ：固定大小的循环数组，用于存储数据项，生产者和消费者共享该数据结构。
Event（事件） ：存储在 RingBuffer 中的数据对象，用于表示要传递的消息或数据。
Producer（生产者） ：负责向 RingBuffer 写入数据的角色。
Consumer（消费者） ：从 RingBuffer 中读取并处理数据的角色。
Sequencer（序列器） ：管理生产者与消费者的索引，确保并发安全的序列管理。
SequenceBarrier（序列屏障） ：控制消费者等待数据可用的机制，确保数据完整性。
WaitStrategy（等待策略） ：定义消费者如何等待新的数据（如自旋、自适应等待等）。
EventProcessor（事件处理器） ：集成了 Consumer 和 SequenceBarrier，用于更高级的消费控制。

而 Disruptor 是封装了 RingBuffer、Producer 和 Consumer 的核心管理类，用于协调所有组件的运行。

下面我举例来说明 Disruptor 的工作流程：

环形队列初始化 ：创建一个固定大小为 8 的 RingBuffer（索引范围 0 - 7），每个格子存储一个可复用的事件对象，序号初始为 0。
生产者写入数据 ：生产者通过取模，申请索引 0（序号 0），将数据 “A” 写入事件对象，提交后序号递增为 1，下一个写入索引变为 1。
消费者读取数据 ：消费者检查索引 0（序号 0），读取数据 “A”，处理后提交，序号递增为 1，下一个读取索引变为 1。
环形队列循环使用 ：当生产者写入到索引 7（序号 7）后，索引回到 0（序号 8），形成循环存储，但序号会持续自增以区分数据的先后顺序。
防止数据覆盖 ：如果生产者追上消费者，消费者尚未处理完数据，生产者会等待(策略是不继续生产，而不是扩容)，确保数据不被覆盖。

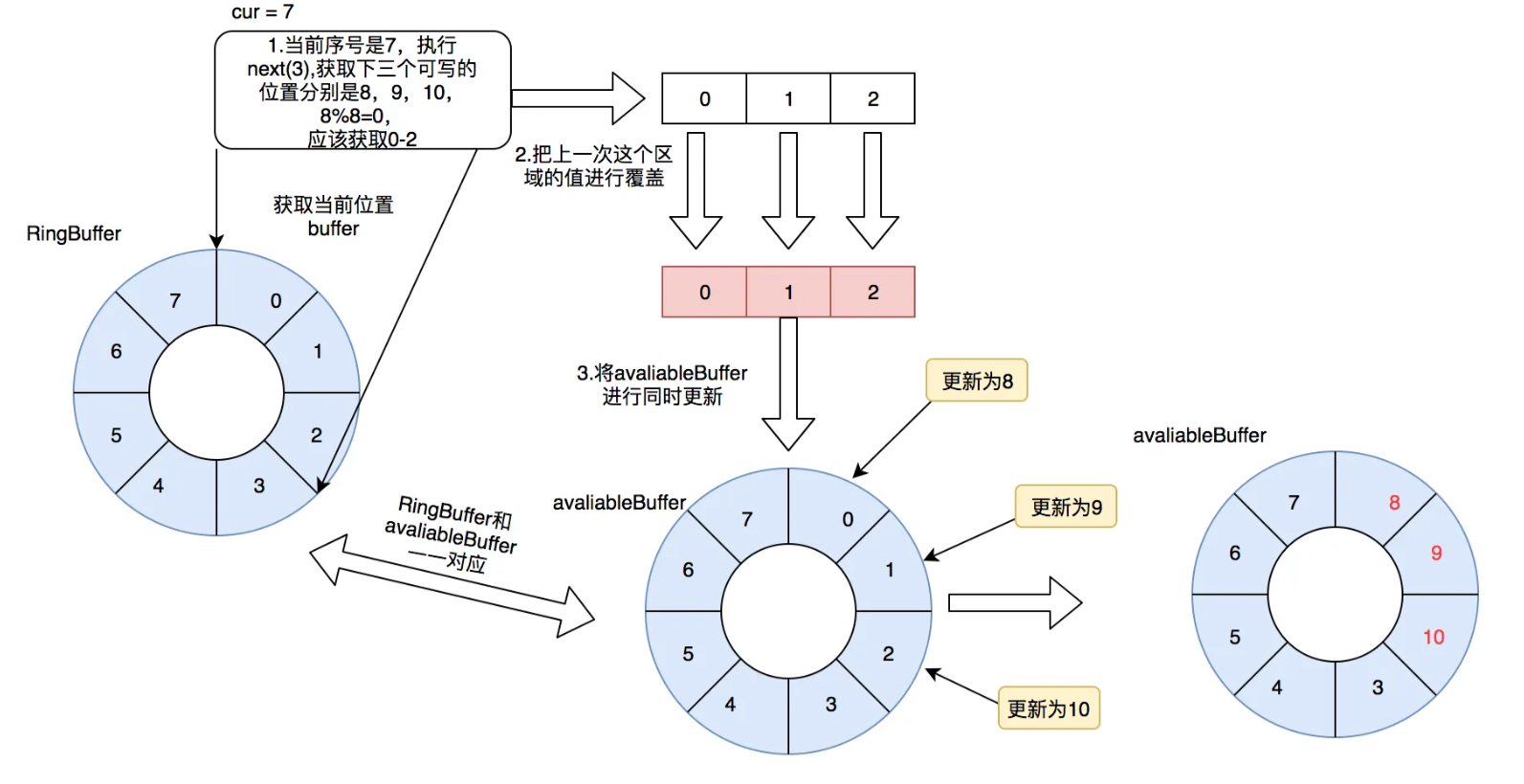

下图是一个 Disruptor 生产者的模型，仅供参考，了解一下即可：

其实对大家来说，先将 Disruptor 当做一个高性能的队列来使用就可以了，可以向队列中添加事件并定义处理方式。

上面的内容重点记忆 Disruptor 的无锁，CAS，环形队列，消息生产时序号的控制，以及防止数据覆盖的机制；

感兴趣的同学可以阅读这篇文章深入了解 Disruptor 性能高的原因。

下面我们来引入 Disruptor 来优化代码。

4、Disruptor 实战

(1) 引入 Disruptor 依赖

<dependency> <groupId>com.lmax</groupId> <artifactId>disruptor</artifactId> <version>3.4.2</version></dependency>

(2) 定义图片编辑事件

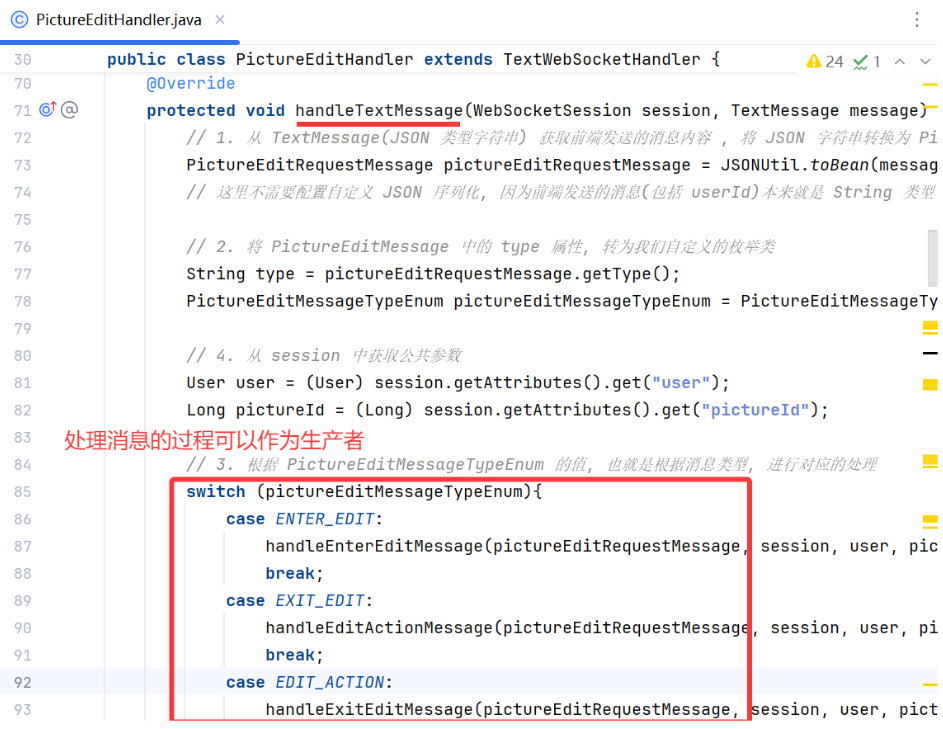

引入 Disruptor 后，第一件事是把“收到消息 → 处理消息”这一整条链路拆成「事件」。

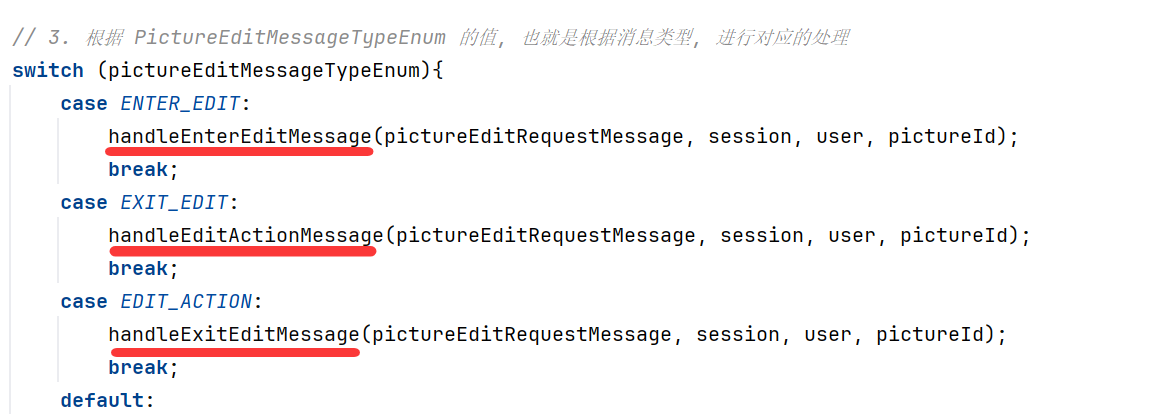

Disruptor 只认识事件（Event），所以必须把原来的同步处理逻辑（handleTextMessage 及 3 个 handleXxx 方法）改造成「生产事件 → 消费事件」模型：

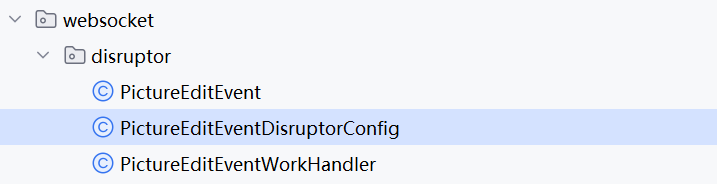

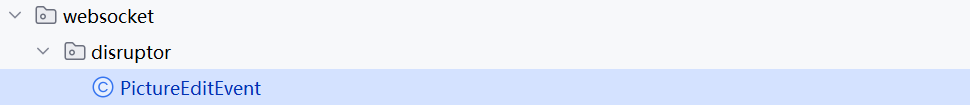

在 websocket.disruptor 包中新建 PictureEditEvent 类，充当了上下文容器，所有处理消息所需的数据都被封装在其中。

也就是，这三个消息处理方法的参数，单独提取出来作为事件类的属性：

@Datapublic class PictureEditEvent { /** * 消息 */ private PictureEditRequestMessage pictureEditRequestMessage; /** * 当前用户的 session */ private WebSocketSession session; /** * 当前用户 */ private User user; /** * 图片 id */ private Long pictureId;}

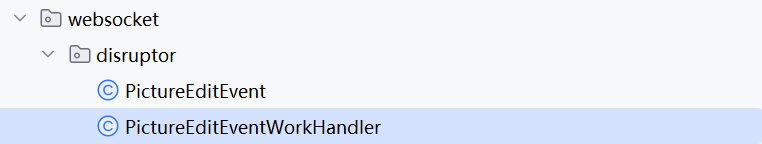

(3) 定义事件处理器（消费者）

这里基本上是把 PictureEditHandler 分发消息的逻辑搬了过来，它的作用就是将不同类型的消息分发到对应的处理器中。

/** * 图片编辑事件处理器(消费者) */@Component@Slf4jpublic class PictureEditEventWorkHandler implements WorkHandler<PictureEditEvent> { // 1. 定义事件处理器(消费者), 实现 WorkHandler 接口, T 表示生产者事件 @Resource private PictureEditHandler pictureEditHandler; @Resource private UserService userService; // 2. 实现 WorkHandler 接口的方法, 参数就是接口的泛型, 也就是处理生产者事件的方法  // 3. 消费者事件的逻辑, 就是刚刚编写的处理图片的逻辑, 复制过来改造为消费者事件即可 @Override public void onEvent(PictureEditEvent pictureEditEvent) throws Exception { // 4. user, pictureId 不需要从 session 中获取, 直接从参数(生产者事件)中获取 PictureEditRequestMessage pictureEditRequestMessage = pictureEditEvent.getPictureEditRequestMessage(); WebSocketSession session = pictureEditEvent.getSession(); User user = pictureEditEvent.getUser(); Long pictureId = pictureEditEvent.getPictureId(); // 5. 从图片编辑请求的 message 属性中获取到类别 String type = pictureEditRequestMessage.getType(); // 6. 从类别获取枚举 PictureEditMessageTypeEnum pictureEditMessageTypeEnum = PictureEditMessageTypeEnum.getEnumByValue(type); // 7. 根据消息类型的枚举, 进行对应的处理(需要引入图片处理的 Bean: PictureEditHandler) switch (pictureEditMessageTypeEnum){ case ENTER_EDIT: pictureEditHandler.handleEnterEditMessage(pictureEditRequestMessage, session, user, pictureId); break; case EXIT_EDIT: pictureEditHandler.handleEditActionMessage(pictureEditRequestMessage, session, user, pictureId); break; case EDIT_ACTION: pictureEditHandler.handleExitEditMessage(pictureEditRequestMessage, session, user, pictureId); break; default: // 收到 info 、error 类型的消息, 如果是 error, 说明用户参数传递错误, 只给当前用户发送信息 PictureEditResponseMessage pictureEditResponseMessage = new PictureEditResponseMessage(); pictureEditResponseMessage.setType(PictureEditMessageTypeEnum.ERROR.getValue()); pictureEditResponseMessage.setMessage(\"消息类型错误\"); pictureEditResponseMessage.setUser(userService.getUserVO(user)); // 这里严格来说也需要处理 Long 精度丢失, 但是这个 switch 情况只是一个错误消息, 就不转了 session.sendMessage(new TextMessage(JSONUtil.toJsonStr(pictureEditRequestMessage))); break; } }}

(4) 添加 Disruptor 配置类

将我们刚定义的事件及处理器关联到 Disruptor 实例中：

/** * 图片编辑事件 Disruptor 配置 */@Configurationpublic class PictureEditEventDisruptorConfig { // 1. 注册消费者 @Resource private PictureEditEventWorkHandler pictureEditEventWorkHandler; // 2. 初始化 Disruptor 对象, 将该对象交给 spring 管理, 并且命名为 PictureEditEventDisruptor @Bean(\"PictureEditEventDisruptor\") public Disruptor<PictureEditEvent> messageModelRingBuffer(){ // 3. 定义环形缓冲区 ringBuffer 大小(类似于我们定义一个消息队列大小) int bufferSize = 1024 * 256; // Disruptor 队列在高并发, 大吞吐量下的延迟优化效果最明显, 所以我们定义百万级别的 ringBuffer 大小 // 如果定义得太小, 任务又不能被覆盖, 会造成严重的阻塞, 生产者无法继续添加任务 // 4. 实例 Disruptor Disruptor<PictureEditEvent> disruptor = new Disruptor<>( PictureEditEvent::new, bufferSize, ThreadFactoryBuilder.create() .setNamePrefix(\"pictureEditEventDisruptor\") .build() ); // 第一个参数表示事件工厂, PictureEditEvent::new 会创建一个事件对象, 用于指定每次放入缓冲区的事件类型  // 第二个参数为队列的缓冲区大小 // 第三个参数为线程工厂, 引入的包为 Hutool, 通过线程工厂创建一个线程, 并指定线程名的前缀 // 5. 为 Disruptor 绑定消费者 disruptor.handleEventsWithWorkerPool(pictureEditEventWorkHandler); // 使用 disruptor 的工作线程, 来执行我们的消费者事件 // 5. 开启 Disruptor disruptor.start(); // 6. 返回当前的 Disruptor 对象, 便于后续调用 return disruptor; // 后续在消息生产者中, 使用这个方法返回的 disruptor 对象, 往该对象的缓冲区塞任务  }}

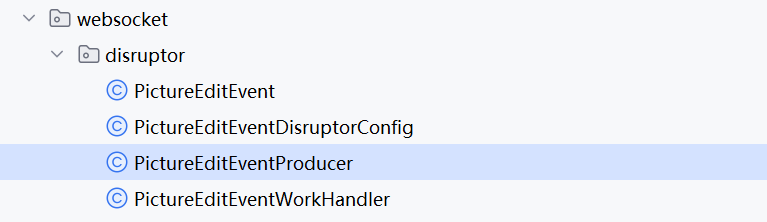

(5) 定义事件生产者

生产者负责将数据（事件）发到 Disruptor 的环形缓冲区中。

为了保证在停机时所有的消息都能够被处理，我们通过 shutdown 方法完成 Disruptor 的优雅停机。

@Component // 1. 定义为一个 bean@Slf4jpublic class PictureEditEventProducer { // 2. 引入 Disruptor 队列 bean @Resource private Disruptor<PictureEditEvent> pictureEditEventDisruptor; // 3. 编写发布事件的方法, 参数为生产者事件类的属性 public void publishEvent(PictureEditRequestMessage pictureEditRequestMessage, WebSocketSession session, User user, Long pictureId){ // 4. 获取缓冲区对象 RingBuffer<PictureEditEvent> ringBuffer = pictureEditEventDisruptor.getRingBuffer(); // 5. 获取环形缓冲区下一个可以放置事件的位置 long next = ringBuffer.next(); // 6. 根据下一个放置事件的位置, 获取这个位置的事件对象 PictureEditEvent pictureEditEvent = ringBuffer.get(next); // 7. 将外层传入的参数, 设置到环形缓冲区下一个位置的事件对象是属性中 pictureEditEvent.setPictureEditRequestMessage(pictureEditRequestMessage); pictureEditEvent.setSession(session); pictureEditEvent.setUser(user); pictureEditEvent.setPictureId(pictureId); // 8. 发布事件 ringBuffer.publish(next); } // 9. 事件未处理完, 队列进行优雅停机 @PreDestroy public void destroy(){ pictureEditEventDisruptor.shutdown(); // shutdown() 是 Disruptor 提供的现成的方法, 让队列默认处理完所有的让任务后, 再关闭 // shutdown() 可以传递事件参数, 表示默认多少秒后关闭 // 注意: 关闭可以类似于终止服务, 关闭程序 }}

(6) 修改 PictureEditHandler 的原有逻辑

修改 PictureEditHandler 的原有逻辑（去掉 switch），改为使用事件生产者：

@Resource@Lazyprivate PictureEditEventProducer pictureEditEventProducer;@Overrideprotected void handleTextMessage(WebSocketSession session, TextMessage message) throws Exception { // 将消息解析为 PictureEditMessage PictureEditRequestMessage pictureEditRequestMessage = JSONUtil.toBean(message.getPayload(), PictureEditRequestMessage.class); // 从 Session 属性中获取公共参数 Map<String, Object> attributes = session.getAttributes(); User user = (User) attributes.get(\"user\"); Long pictureId = (Long) attributes.get(\"pictureId\"); // 根据消息类型处理消息(生产消息到 Disruptor 环形队列中) pictureEditEventProducer.publishEvent(pictureEditRequestMessage, session, user, pictureId);}

这样，我们就实现了基于 Disruptor 的异步消息处理机制，将原有的同步消息分发逻辑，改造为高效解耦的异步处理模型，也更有利于代码的扩展。

7、扩展

为防止消息丢失，可以使用 Redis 等高性能存储保存执行的操作记录。目前如果图片已经被编辑了，新用户加入编辑时没办法查看到已编辑的状态，这一点也可以利用 Redis 保存操作记录来解决，新用户加入编辑时读取 Redis 的操作记录即可。
每种类型的消息处理可以封装为独立的 Handler 处理器类，也就是采用策略模式。
支持分布式 WebSocket。实现思路很简单，只需要保证要编辑同一图片的用户，连接的是相同的服务器即可，和游戏分服务器大区、聊天室分房间是类似的原理。
一些小问题的优化：比如 WebSocket 连接建立之后，如果用户退出了登录，这时 WebSocket 的连接是没有断开的。不过影响并不大，大家可以思考下怎么处理。
