STM32 VS Code Extension + DAPlink实现

网友: 技术文档 2025-09-02 19:06:32

参考文章：

基础环境配置（VSCODE+STM32）：
爽！手把手教你用VSCode开发STM32【大人，时代变啦！！！】_哔哩哔哩_bilibili
VSCODE及环境配置：

MacOS环境下，使用VScode + STM32 VS Code Extension + openOCD，通过CMSIS DAP实现在线调试_vscode cmsis-dap-CSDN博客

高版本CubeIDE下使用DAP-LINK教程_cubeide daplink-CSDN博客

一、下载OpenOCD（可以看上面的两个文章连接）

Download OpenOCD for Windows

           下载完记一下地址

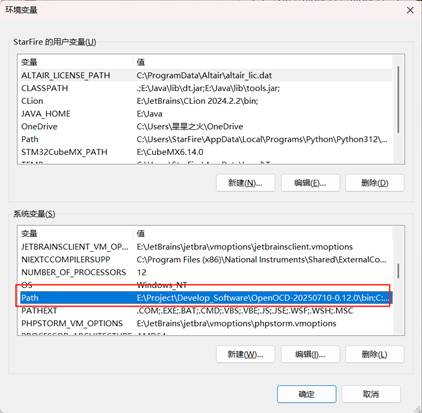

二、编辑系统变量（可以不做，我之前就是在路径这里出现问题）

三、检查环境（关键步骤）

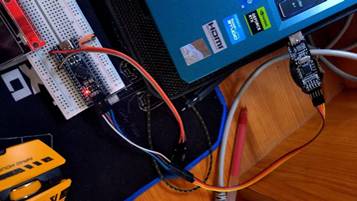

现在我们插上单片机+Daplink


Win+R 输入CMD

进入到openocd的指定路径
输入（自己的路径改一下）

cd /d E:\\Project\\Develop_Software\\OpenOCD-20250710-0.12.0\\binopenocd

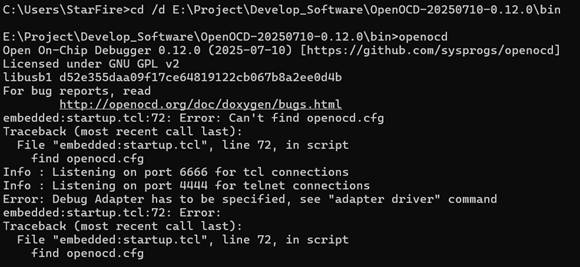

出现类似下面的就表示OpenOCD可以动

再输入

openocd -f interface/cmsis-dap.cfg -f target/stm32f4x.cfg（我的是stm32f411，注意改成自己的型号例如stm32f1x.cfg stm32f3x.cfg）

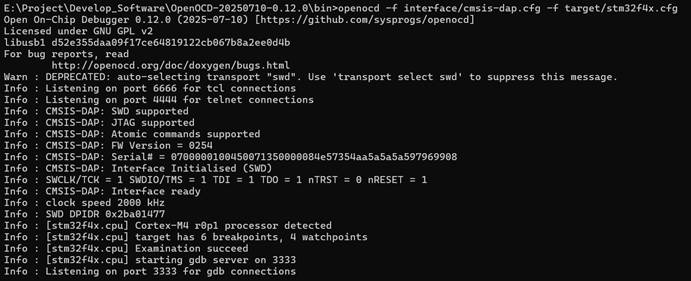

出现类似下面的，能识别到Cortex-M4就表示能找到单片机可以动

现在这个界面不要动他，打开现在单片机烧录程序的对于工程文件（如果没有烧录也继续往下看，可以直接配置最终的环境，顺便烧录进入）

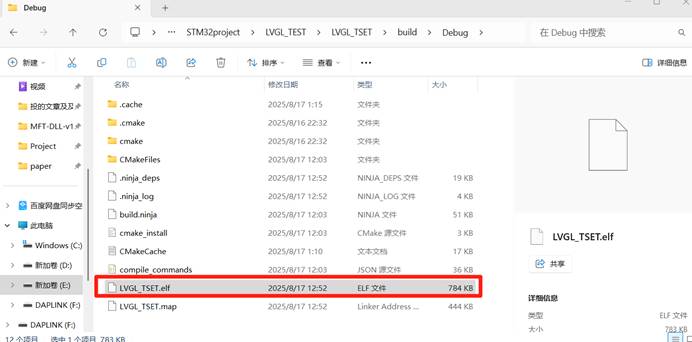

记住这个路径

打开另一个CMD
输入

arm-none-eabi-gdb -ex \"target extended-remote localhost:3333\" -ex \"monitor reset halt\" -ex \"load\" E:/Project/ProjectSTM32/STM32project/LVGL_TEST/LVGL_TSET/build/DebugLVGL_TSET.elf

如果输入的时候没反应，可能需要单独下载arm-none-eabi-gdb，并添加到环境中

arm-none-eabi-gcc

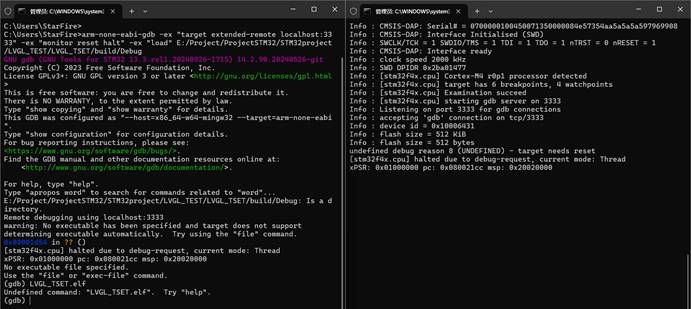

向我左边这种情况就是进入了debug了已经，可以继续输入，玩一下

# 设置断点

(gdb) break main

# 继续运行

(gdb) continue

# 查看寄存器

(gdb) info registers

# 单步执行

(gdb) step

至此环境检查已经完成

四、VSCODE配置

将工程导入VSCODE中，等待插件自动配置完成（参考文章最顶端的参考视频）

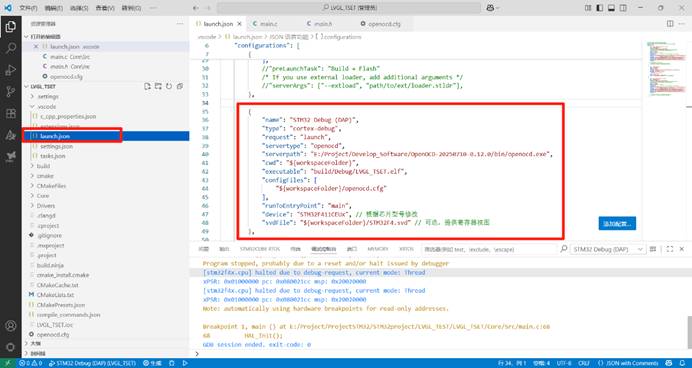

在vscode launch.json中添加

        {            \"name\": \"STM32 Debug (DAP)\",            \"type\": \"cortex-debug\",            \"request\": \"launch\",            \"servertype\": \"openocd\",            \"serverpath\": \"E:/Project/Develop_Software/OpenOCD-20250710-0.12.0/bin/openocd.exe\", // 修改成自己的            \"cwd\": \"${workspaceFolder}\",            \"executable\": \"build/Debug/LVGL_TSET.elf\", // 修改成自己的            \"configFiles\": [                \"${workspaceFolder}/openocd.cfg\"            ],            \"runToEntryPoint\": \"main\",            \"device\": \"STM32F411CEUx\", // 根据芯片型号修改，可去除            \"svdFile\": \"${workspaceFolder}/STM32F4.svd\" //提供寄存器视图，可去除        }

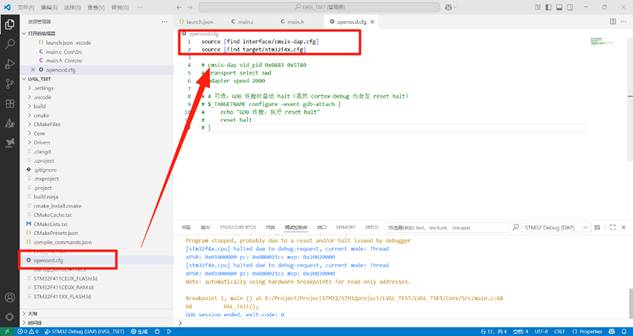

创建文件openocd.cfg

写入

source [find interface/cmsis-dap.cfg]

source [find target/stm32f4x.cfg]

CTRL+S保存后

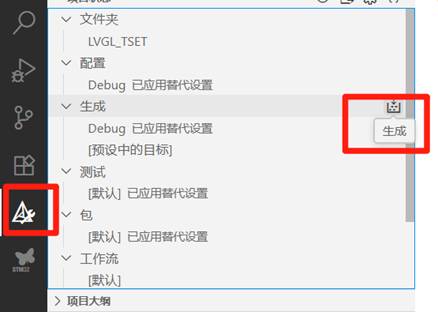

可以先在Cmake编译一下

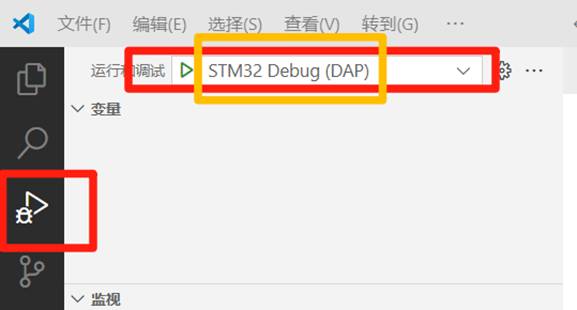

之后进入调试界面（注意别选错了）

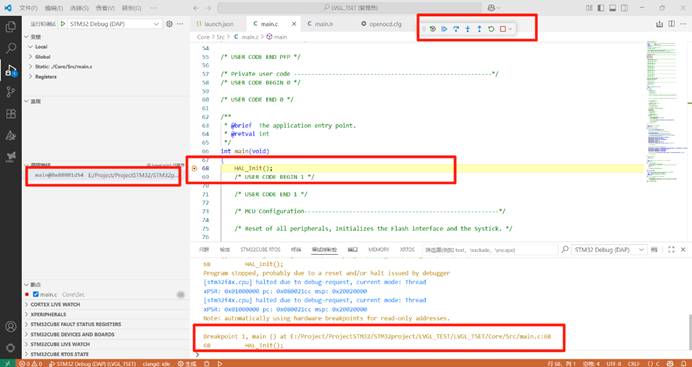

成功烧录并进入Debug

对于Debug进入失败的，显示类似

Program stopped, probably due to a reset and/or halt issued by debugger timed out while waiting for target halted TARGET: stm32f4x.cpu - Not halted Protocol error with Rcmd Failed to launch GDB: Protocol error with Rcmd (from interpreter-exec console \"monitor reset halt\")

可以先尝试一下使用手动模式：
打开CMD，进入自己的openocd bin

cd /d E:\\Project\\Develop_Software\\OpenOCD-20250710-0.12.0\\binopenocd -f interface/cmsis-dap.cfg -f target/stm32f4x.cfg

成功打开（之后别关闭命令行窗口）

Launch.json中加入

{ \"name\": \"STM32 TEST (DAP)\", \"type\": \"cortex-debug\", \"request\": \"launch\", \"servertype\": \"external\", \"executable\": \"build/Debug/LVGL_TSET.elf\",//注意看看一不一样 \"cwd\": \"${workspaceRoot}\", \"gdbTarget\": \"localhost:3333\",//注意看看一不一样 \"runToEntryPoint\": \"main\", \"showDevDebugOutput\": \"raw\", \"overrideLaunchCommands\": [ \"target remote localhost:3333\",//注意看看一不一样 \"interpreter-exec console \\\"monitor reset halt\\\"\", \"interpreter-exec console \\\"monitor sleep 100\\\"\", \"thb main\", \"continue\" ],},

点击开始运行（可能需要多点几次，命令行那边也一样，成功几率不是很大）

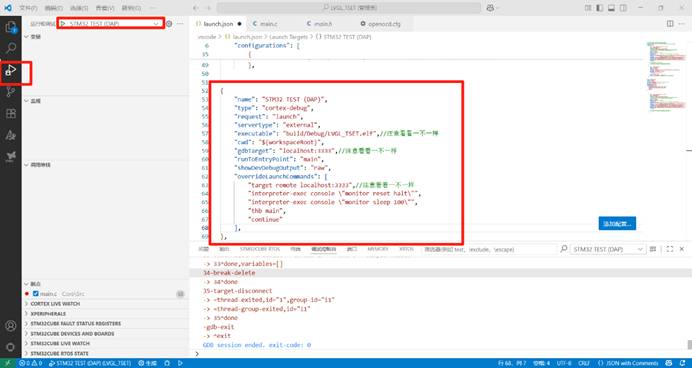

成功进入debug，这样子就表明，我们的环境肯定是可行的，只是launch.json或者openocd.cfg的配置有误，这个得自己慢慢排查。我之前就是困在了这一步，把命令行步骤与vscode。
