简介：自动曝光（AE）算法是图像信号处理器（ISP）的重要组成部分，负责根据环境光线动态调整相机曝光参数以保证图像质量。AE算法通过分析传感器的像素统计数据，如GR和GB累加分量，来动态调整快门速度、光圈大小和ISO感光度等参数，以实现理想的图像亮度。AE算法包括亮度检测、曝光决策、曝光补偿、反馈循环和多区域曝光等步骤，并可能结合场景识别技术优化不同场景下的拍摄效果。ISP通过AE算法与其他功能协同工作，提供高质量的摄影体验。本文档可能包含具体的AE算法代码、配置文件或测试数据，以供深入理解与应用。 isp算法之一AE算法

1. ISP（图像信号处理器）介绍

图像信号处理器（ISP）是现代数码摄影和视频录制中不可或缺的组件，它负责处理来自图像传感器的原始信号，将它们转换为可以被最终用户欣赏的图像。ISP的作用远不止是简单的信号转换，它还涉及颜色校正、噪点抑制、动态范围优化和各种图像增强算法的运用。本章节将介绍ISP的核心功能，解释其如何通过精细的信号处理技术来提升成像质量，并详细探讨其在不同应用场景下的表现。

在深入分析ISP的工作机制之前，我们首先需要了解它的基本功能和在成像过程中扮演的角色。ISP处理流程通常涉及多个步骤，从最初的图像传感器数据捕获开始，经过图像校正、白平衡调整、亮度和对比度增强，最终输出高质量的图像。

接下来，我们将重点介绍ISP中的自动曝光（AE）算法。AE算法是ISP中的关键组成部分，它负责根据场景的光线条件自动调整相机的曝光设置，以获得理想的图像亮度。正确的曝光对于捕捉细节、色彩和整个场景的动态范围至关重要，因此，AE算法的设计和实施对于摄影和视频制作人员来说至关重要。

2. 自动曝光（AE）算法的作用和重要性

2.1 AE算法的理论基础

2.1.1 曝光对成像质量的影响

曝光是摄影中至关重要的一个因素，它决定了照片的明亮程度和细节层次。在数字摄影中，正确的曝光能够确保图像传感器获取到适当的光线量，从而在最终图像中产生清晰、对比度适宜的画面。如果曝光不足，照片会显得过于黑暗，细节丢失在阴影中；如果曝光过度，照片则会显得过亮，细节淹没在高光中。

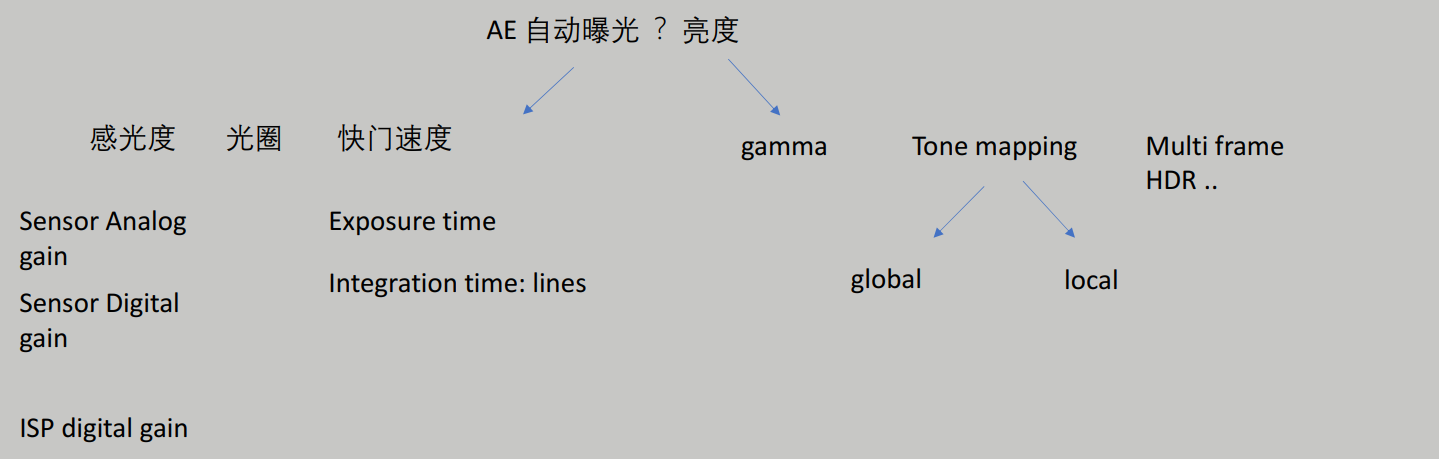

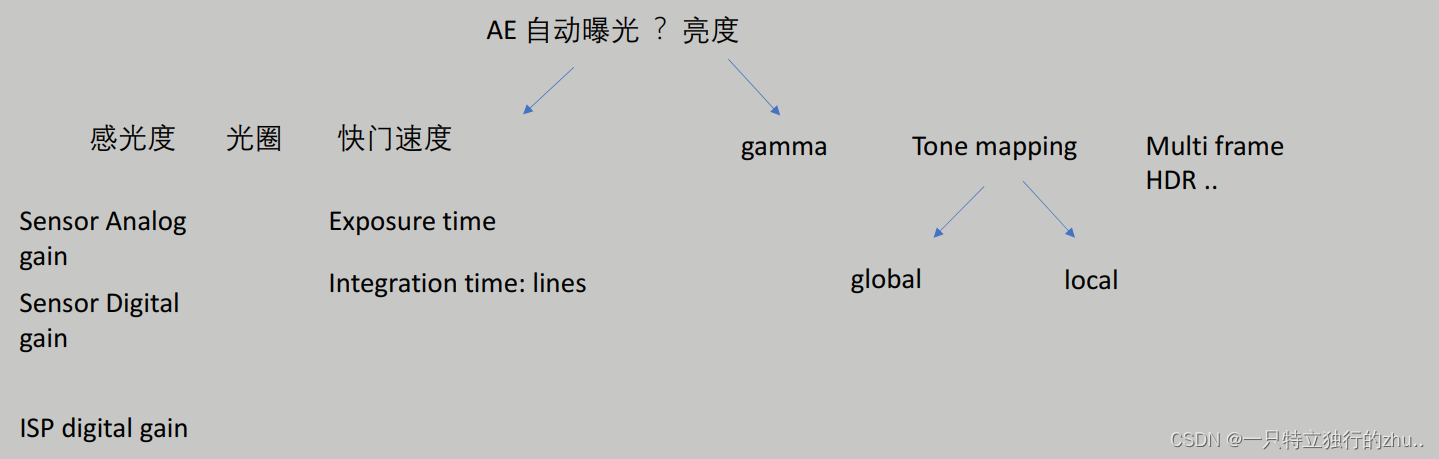

曝光由三个主要因素控制：光圈、快门速度和ISO。光圈决定了镜头允许光线通过的量，快门速度控制感光元件接收光线的时间，而ISO则调整感光元件对光线的敏感程度。AE算法通过综合这三个因素，自动计算出最合适的曝光参数。

2.1.2 自动曝光的历史与发展

自动曝光技术的诞生可以追溯到1960年代，最初出现在一些高端相机中，由简单的测光系统和机械联动机构组成。随着时间的推移，自动曝光技术经历了从单一测光模式到多模式测光的转变，并开始集成在越来越多的消费级相机中。

随着数码相机和移动设备的普及，AE算法有了质的飞跃。现代算法利用数字图像处理技术，能够更精确地计算出曝光值，并通过软件优化调整，以适应不同的拍摄场景。而且，现在的AE算法还可以通过机器学习等先进技术进行优化，以提高在各种复杂条件下的表现。

2.2 AE算法在摄影中的应用

2.2.1 曝光的计算摄影学视角

在计算摄影学中，AE算法不仅仅是一个简单的曝光计算器，它涉及到复杂的图像处理过程。计算摄影学利用算法对拍摄场景进行分析，从色彩、亮度、对比度等多方面考量，然后计算出最佳曝光值。这种方法特别适用于动态场景，能够在不断变化的光线条件下自动调整参数，以保持图像质量。

2.2.2 AE算法在不同场景下的作用

不同的场景对曝光有不同的要求。例如，在背光条件下拍摄人物时，AE算法需要提高曝光以确保人物面部的亮度，同时要避免背景过曝。而在拍摄风光时，算法则需要保证整个场景的细节都能被捕捉到，这就要求算法在光比变化大的情况下依然保持稳定性。

AE算法的动态调整机制使得用户不需要手动干预即可获得满意的曝光效果。它能够根据场景的变化自动选择合适的曝光参数，并且在拍摄过程中实时调整，以适应不断变化的光线条件。

为了进一步理解AE算法的工作机制，下面将探讨曝光参数的定义与影响。

3. AE算法动态调整曝光参数

自动曝光（AE）算法的核心目标是确保在不断变化的光照条件下获得正确的曝光水平。动态调整曝光参数是实现这一目标的关键过程，它涉及对图像信号处理器（ISP）中的关键参数进行实时更新。以下是动态调整曝光参数的深入探讨。

3.1 曝光参数的定义与影响

3.1.1 光圈、快门速度与ISO的相互作用

在摄影和摄像中，曝光是由三个主要参数控制的：光圈（Aperture）、快门速度（Shutter Speed）和感光度（ISO）。这三者之间的关系可以用曝光三角（Exposure Triangle）来描述，是动态调整曝光参数的基础。

光圈：控制镜头的开口大小，影响进入相机的光量。光圈值用f-stop表示，数值越小，开口越大，通光量越多。
快门速度 ：控制快门开启的时间长短，快门速度越快，曝光时间越短，进入相机的光量越少。
ISO ：相机传感器对光线的敏感度。ISO值越高，传感器对光的敏感度越大。

在不同的场景和光线条件下，AE算法需要动态调整这些参数的组合，以获得最佳的曝光效果。例如，在光线充足的环境下，可能需要减小光圈值或增加快门速度以避免过度曝光；而在昏暗的环境中，则可能需要相反的操作，或增加ISO值以提高传感器的灵敏度。

3.1.2 曝光参数的自动调整机制

AE算法通常包含一个反馈控制系统，它根据传感器的测量结果来动态调整曝光参数。这个过程涉及到从图像传感器获取实时数据，分析这些数据以评估当前的曝光水平，然后通过调整光圈、快门速度或ISO来改变曝光。典型的自动曝光流程包括以下步骤：

初始化曝光参数 ：基于当前光线条件和预设的测光模式，AE算法会设置一个初始的曝光参数组合。
获取图像数据 ：通过传感器捕捉图像数据。
评估曝光水平 ：分析获取的图像数据，判断当前的曝光水平是否符合目标。
调整曝光参数 ：根据评估结果，AE算法会自动调整光圈、快门速度或ISO。
重复检测与调整 ：持续不断地循环进行数据获取、评估和参数调整，直至达到理想的曝光水平。

3.2 动态范围与曝光的平衡

动态范围是相机传感器能够记录的最大亮度范围，从最暗到最亮。在动态变化的光线条件下，维持正确的曝光同时平衡宽动态范围是一大挑战。

3.2.1 高动态范围成像（HDR）技术

高动态范围成像（HDR）是一种用于改善图像曝光的技术。HDR技术通过拍摄多张不同曝光级别的照片，然后将这些照片合成为一张包含更宽动态范围的最终图像。AE算法可以利用HDR技术在不同曝光设置下捕捉场景的细节。

3.2.2 曝光与动态范围的平衡策略

为了维持正确的曝光同时尽可能地扩大动态范围，AE算法需要采用特定的策略来平衡二者。以下是一些常用的平衡策略：

使用曝光补偿 ：在AE算法的基础上，摄影师或算法可以手动调整曝光参数，通过正负补偿来改善曝光效果。
利用光圈优先或快门优先模式 ：在这些半自动模式下，摄影师控制其中一个参数，而让相机自动调整另一个参数，以便更好地控制景深或运动模糊，同时保持正确的曝光。
智能场景检测 ：现代相机和AE算法通常具备场景检测能力，能够识别特定的拍摄环境（如背光、逆光等），并自动调整曝光参数以适应这些条件。

graph TD A[开始] --> B[初始化曝光参数] B --> C[获取图像数据] C --> D[评估曝光水平] D --> E[调整曝光参数] E -->|满意| F[结束] E -->|不满意| C

在实施上述策略时，AE算法会根据场景的变化或摄影师的输入动态调整曝光参数。这一过程需要算法进行快速且精确的计算，以保证照片或视频的质量不受光线变化的影响。

在下一章节中，我们将探讨AE算法在亮度检测和曝光决策过程中的应用，包括如何评估图像亮度以及如何基于这些评估做出曝光决策。

4. AE算法的亮度检测和曝光决策过程

4.1 亮度检测的技术和方法

亮度检测是自动曝光算法中不可或缺的一环，它是评估场景光照水平和决定曝光参数的重要参考。在这一过程中，算法需要准确评估图像中的亮度分布情况，从而作出适合当前场景的曝光决策。

4.1.1 图像亮度的评估指标

图像亮度通常通过其直方图来表示，直方图显示了不同亮度级别像素的分布情况。常见的亮度评估指标包括平均亮度、中值亮度、亮度直方图峰值的位置和高度等。例如，平均亮度可以给我们在全局范围内的场景亮度水平一个概览，而中值亮度则能在一定程度上避免极端值的影响。亮度直方图则能够提供关于场景亮度分布的详细信息。

4.1.2 亮度检测算法的选择与优化

在实际应用中，亮度检测的算法可能会因为不同的硬件平台和应用场景而有所不同。常见的亮度检测算法包括局部区域分析、高斯加权平均、色彩空间转换等。其中，局部区域分析能够适应不同区域的亮度变化；高斯加权平均则更适合对画面的整体亮度进行评估；色彩空间转换（例如从RGB到YUV）允许更专注于亮度信息的处理。

优化亮度检测算法可能涉及减少计算复杂度、提高准确度、增强对极端光照条件的适应能力等。通过运用一些图像处理技术，比如直方图均衡化，可以改善图像的全局对比度，使亮度检测的结果更为准确。

4.2 曝光决策的逻辑与流程

曝光决策是一个基于亮度检测结果来动态调整相机曝光参数的过程。该过程需要结合图像的亮度信息以及其他场景特征来决定最终的曝光量。

4.2.1 曝光决策中的权重与阈值设置

在进行曝光决策时，算法往往会为不同亮度区域设置不同的权重。例如，在人像摄影中，脸部区域的亮度会被赋予更高的权重以确保脸部的亮度适中。此外，阈值设置是决定是否触发曝光补偿的重要因素。阈值通常根据场景的不同而设定，它定义了亮度检测结果需达到何种程度才会引起曝光参数的调整。

4.2.2 决策过程中的场景适应性分析

良好的曝光决策应当具备一定的场景适应性。场景适应性分析包括判断当前场景是高对比度、低对比度还是标准对比度，并据此调整曝光参数。例如，在高对比度场景下，可能需要增大动态范围来捕捉更多的细节；而在低对比度场景下，则可能要尽量避免过曝或欠曝的情况出现。

4.2.3 具体代码分析

下面是一个简单的伪代码示例，用以说明曝光决策过程：

function decideExposure(frame): brightnessMetrics = analyzeBrightness(frame) sceneAdaptiveness = analyzeSceneAdaptiveness(frame) if (isHighContrast(sceneAdaptiveness)): return adjustExposureParams(brightnessMetrics, forHighContrast=True) elif (isLowContrast(sceneAdaptiveness)): return adjustExposureParams(brightnessMetrics, forLowContrast=True) else: return adjustExposureParams(brightnessMetrics)def analyzeBrightness(frame): # 这里将会使用亮度检测算法，如直方图分析或色彩空间转换 passdef analyzeSceneAdaptiveness(frame): # 判断场景的对比度状态，并返回结果 passdef adjustExposureParams(metrics, forHighContrast=False, forLowContrast=False): # 根据亮度检测结果和场景适应性，动态调整曝光参数 pass

在上述伪代码中， analyzeBrightness 函数负责评估画面的亮度指标，而 analyzeSceneAdaptiveness 则负责分析场景的适应性，并判断当前场景的对比度水平。最后， adjustExposureParams 根据这些信息，通过一系列逻辑判断和运算来调整曝光参数。

5. 曝光补偿与反馈循环

5.1 曝光补偿的原理与实践

5.1.1 曝光补偿的理论依据

曝光补偿是摄影中一项关键的技术，它允许摄影师根据拍摄环境和拍摄意图对相机自动设定的曝光值进行微调。这一过程基于摄影的基本原则，即适当的曝光量对于获得理想的成像效果至关重要。曝光量由光圈大小、快门速度和感光度（ISO）共同决定。然而，在实际拍摄中，由于拍摄对象的反射率差异以及光照条件的多变性，自动曝光（AE）算法有时无法准确地达到摄影师期望的效果。因此，曝光补偿提供了一种校正手段，帮助摄影师根据具体情况调整曝光值，获取更符合预期的照片。

5.1.2 实际操作中的补偿策略

在实际操作中，曝光补偿通常以“步进”或“档”为单位进行调整。一个标准的曝光补偿档通常等同于改变一档光圈或快门速度，或者改变一倍的ISO值。在大多数相机上，曝光补偿的范围通常在±2或±3档之间。摄影师可以通过观察LCD屏幕上的直方图来判断曝光是否适当。如果直方图的波峰偏向左侧，表明图片曝光不足；如果偏向右侧，则曝光过度。根据直方图的反馈，摄影师可以向左或向右调整曝光补偿，以获得更为平衡的曝光效果。

5.2 反馈循环的实现

5.2.1 反馈机制的设计原则

在摄影和图像处理领域，反馈循环是确保系统稳定的关键机制。在自动曝光算法中，反馈循环通过实时监控图像亮度和评估曝光效果来指导算法的调整。设计有效的反馈机制通常需要考虑几个关键原则：

实时性：反馈信息必须及时传达给曝光控制系统，以确保曝光调整可以迅速响应。
准确性：反馈信号必须准确反映当前的曝光状态，以便系统能够作出正确的调整。
灵活性：反馈机制应当允许一定程度的用户干预，以便摄影师根据个人喜好调整曝光效果。

5.2.2 反馈在保持曝光稳定中的作用

反馈循环的实现通常依赖于一系列的传感器和检测算法，它们不断地收集信息并反馈给曝光控制模块。在数字相机中，这个过程可能涉及到实时分析拍摄到的图像数据，并与目标曝光值进行比较。当系统检测到曝光偏差时，它可以自动调整光圈、快门速度和ISO等参数，以纠正偏差并保持曝光的稳定性。例如，如果反馈显示当前场景比预期暗，算法可能会延长快门开启时间或增加ISO值来获取更多的光线。

为了更直观地说明反馈循环的工作原理，我们可以通过一个简化的流程图来展示这一过程：

graph LRA[开始拍摄] --> B[实时检测曝光]B --> C{曝光是否正确?}C -->|是| D[保持当前参数]C -->|否| E[调整曝光参数]E --> BD --> F[记录图像]

在此流程中，如果检测到曝光不正确，系统将执行调整曝光参数的步骤，并返回到实时检测曝光的环节，形成一个持续的反馈循环。这种机制确保了即便在不断变化的拍摄环境中，也能获得稳定的曝光效果。

6. 多区域曝光策略

多区域曝光是一种先进的成像技术，旨在通过分析场景的多个区域来独立调整每个区域的曝光，以达到更好的图像质量。它允许相机在复杂的照明条件下捕捉更多的细节和颜色信息，尤其适合于对比度高的场景。本章节深入探讨多区域曝光的原理及其技术实施。

6.1 多区域曝光的原理

6.1.1 区域曝光的概念与优势

多区域曝光，也称为分割曝光或局部曝光，是现代相机和图像处理设备中的一项关键技术。它通过将画面分割成多个区域，并对每个区域进行独立的曝光测量和控制来工作。这种技术的优势在于能够提供更广泛的动态范围，同时保持高光和阴影部分的细节，避免了过曝或欠曝的问题。

传统相机只能对整个场景进行统一的曝光设置，而多区域曝光技术的出现，实现了对复杂场景的精准曝光控制，使图像整体看起来更平衡，细节更加丰富。例如，在一幅画面中，前景可能位于阴影中，而后景则是明亮的阳光，多区域曝光可以针对前景和后景分别优化曝光参数，从而得到一张整体曝光合适的照片。

6.1.2 区域分割的算法与方法

区域分割是实现多区域曝光的关键步骤，它依赖于图像处理算法来识别场景中的不同亮度和颜色区域。区域分割算法可以基于不同的图像特征，如亮度、色彩、纹理、边缘等。常用的方法包括阈值分割、基于区域生长的分割、聚类分析和边缘检测等。

阈值分割方法通过设定亮度阈值来划分不同曝光区域；基于区域生长的方法从一些种子点开始，根据预定义的规则合并相邻像素；聚类分析方法将像素分组成多个类别，每个类别对应一种曝光设置；边缘检测则用于识别不同区域之间的界限。

6.2 实施多区域曝光的技术

6.2.1 动态区域曝光的应用

动态区域曝光技术通过实时监测画面的亮度变化，动态地调整各个区域的曝光值。这种技术要求相机具备较高的处理能力和快速的反应速度，以便在不同光照条件下，如光线突变或物体快速移动时，能够做出及时的曝光调整。

动态区域曝光在视频拍摄中尤为重要，因为视频是由连续的帧组成的，每个帧可能需要不同的曝光设置。动态区域曝光可以确保视频的每一帧都保持正确的曝光水平，使画面看起来更自然和流畅。

6.2.2 硬件与软件在多区域曝光中的协同

多区域曝光的实现需要硬件和软件的紧密配合。在硬件方面，相机需要有高分辨率的传感器和强大的图像处理单元来快速响应不同区域的亮度变化。软件方面，则需要先进的算法来分析图像数据，做出准确的曝光决策，并控制相机的曝光参数。

现代相机的ISP（Image Signal Processor，图像信号处理器）通常集成了多区域曝光算法，可以快速处理来自传感器的数据，并进行区域分割和曝光计算。这些算法不断地优化和更新，以应对不同的拍摄场景和摄影师的要求。

示例代码块与逻辑分析

# 示例：简单图像区域分割算法import cv2import numpy as np# 读取图像image = cv2.imread(\'example.jpg\')# 将图像从BGR转换到灰度gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)# 应用阈值分割算法来确定曝光区域_, threshold = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)# 对每个曝光区域进行标记labels, label_count = cv2.connectedComponents(threshold)# 根据标记，可以对不同区域进行独立的曝光调整

以上代码使用了Python和OpenCV库来实现一个简单的图像区域分割算法。首先，图像通过 cv2.imread 函数被读取，然后转换为灰度图像。 cv2.threshold 函数用于应用阈值分割算法，生成二值图像。二值图像中的每个连通区域通过 cv2.connectedComponents 函数被标记，其中，每个不同的连通区域对应一个不同的曝光区域。

参数 127 是阈值，用于将像素分为两类（亮或暗），而 cv2.THRESH_BINARY 指定了阈值分割类型。最终的 labels 数组包含了每个像素所属区域的标签，而 label_count 表示了不同的区域数量。这个基本示例展示了区域分割的基本原理，实际应用中可能需要更复杂的方法和优化。

优化策略

在实际应用中，我们可以通过多种方式对多区域曝光算法进行优化，包括但不限于以下几点：

动态阈值调整 ：根据图像的统计信息动态调整阈值，以适应不同的场景和照明条件。
颜色分析 ：在灰度图像分割的基础上，加入颜色分析来进一步区分不同区域，以达到更精细的曝光控制。
边缘检测 ：结合边缘检测结果，对区域边界进行优化，以减少不同区域间的曝光过渡不自然问题。

通过对算法不断优化，可以使多区域曝光技术更好地适应各种复杂的拍摄环境，以达到更加理想的拍摄效果。

7. 场景识别技术在AE算法中的应用

7.1 场景识别技术概述

在现代摄影技术中，场景识别技术的应用对于自动曝光（AE）算法的优化至关重要。场景识别技术允许相机在拍摄之前或拍摄过程中对周围环境进行分析和理解，从而作出更准确的曝光决策。

7.1.1 场景识别的重要性与分类

场景识别的重要性在于能够为相机提供足够的上下文信息，以适应各种复杂的拍摄环境。例如，在光线昏暗的室内和阳光明媚的室外，最佳曝光设置差异很大。如果没有场景识别技术，AE算法可能会产生错误的曝光决策，导致照片过曝或欠曝。

场景识别主要分为以下几类：

静态场景识别：对静态物体或环境进行分析，比如风景、人像等。
动态场景识别：分析移动中的物体或场景，例如体育比赛、行驶中的车辆等。
夜景识别：在夜间或光线不足的环境下，采取特殊的曝光策略。
面部识别：在人像摄影中，通过检测人脸来调整曝光，确保人物的面部获得正确曝光。

7.1.2 场景识别中的关键技术和算法

场景识别技术的核心在于图像处理和模式识别算法。具体关键技术包括：

机器学习：使用训练数据集对算法进行训练，使其能够识别不同类型的场景。
特征提取：从图像中提取对场景识别有用的特征，如纹理、形状、颜色等。
深度学习：利用神经网络，尤其是卷积神经网络（CNN），进行高效的图像特征学习和场景分类。

7.2 场景适应性AE算法的设计

场景适应性AE算法需要能够根据不同的场景自动调整曝光参数。这种算法的设计依赖于场景识别技术提供的信息，并与曝光决策紧密集成。

7.2.1 场景自适应曝光调整

场景自适应曝光调整涉及到对不同场景进行分类，并基于分类结果调整曝光参数。例如，对于风景照片，可能会增加曝光时间来获得更广阔的动态范围；而对于人像，则需要确保人脸的亮度适中，避免过曝或欠曝。

调整策略通常包括：

暗部提升：在光线不足的场景下，提升暗部亮度，增强细节表现。
高光保护：在强光环境下，保护高光部分不过曝，保留亮部细节。
中间调优化：调整中间调亮度，平衡整体曝光效果。

7.2.2 场景识别与AE算法的整合方法

整合场景识别和AE算法是一个多步骤的流程，要求算法能够实时响应场景变化，并快速调整曝光参数。以下是整合方法的几个关键步骤：

预处理阶段：对输入图像进行预处理，如灰度化、降噪等，为后续的分析做好准备。
特征提取：识别并提取与场景相关的关键特征，如人脸、动态物体、夜景等。
算法决策：根据提取的特征，场景识别模块输出场景分类结果，AE算法据此调整曝光参数。
参数调整：实时监测拍摄结果，并根据需要进行曝光参数的微调，以获得最佳成像效果。

场景适应性AE算法的优化不仅提升了照片的总体质量，也使得相机在不同的拍摄环境下更加智能化和自动化。随着技术的发展，这一领域的算法仍在不断进步，为摄影师提供了更多的可能性和便利。
