服务器Raid M5210配置步骤_m5210阵列卡配置图解
（服务器为system x3650 M5 8871,阵列卡raid型号为megaRaid serveraid M5210）
一、进入 RAID 控制器配置界面
1.启动服务器并进入 UEFI Setup（旧称进入BIOS,非等同）

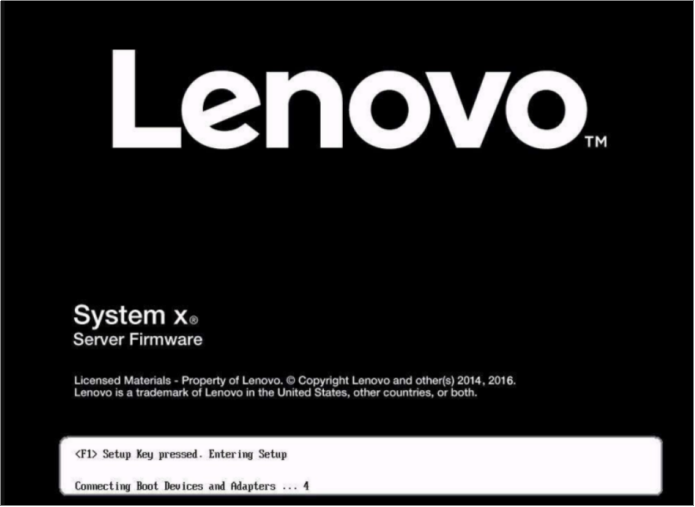

服务器开机后，在显示 \"Lenovo System x\" 或 \"IBM\" 徽标时，立即按下 F1 键（需快速
连续按下，部分机型可能显示 \"Press F1 for Setup\" 提示）。
导航至存储配置界面

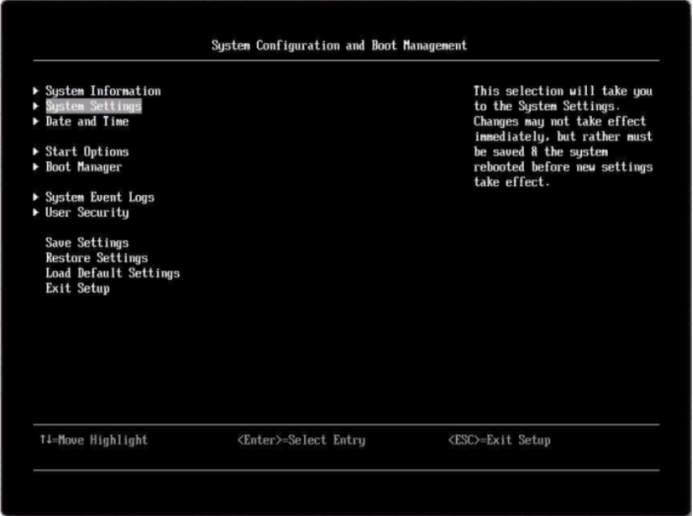

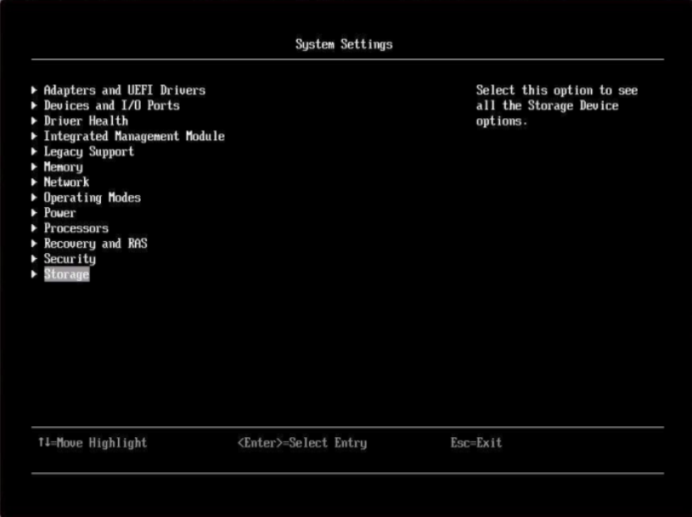

在 UEFI Setup 主界面中，使用鼠标或键盘选择 System Settings（系统设置）→ Storage（存储）→ ServeRAID M5210 Configuration Utility（具体名称可能因固件版本略有差异）。然后就可以进入到下图的环境中：
二、创建虚拟磁盘（以 RAID 1 为例）
（一）准备工作：清除旧配置（如有）
- 进入配置管理模块

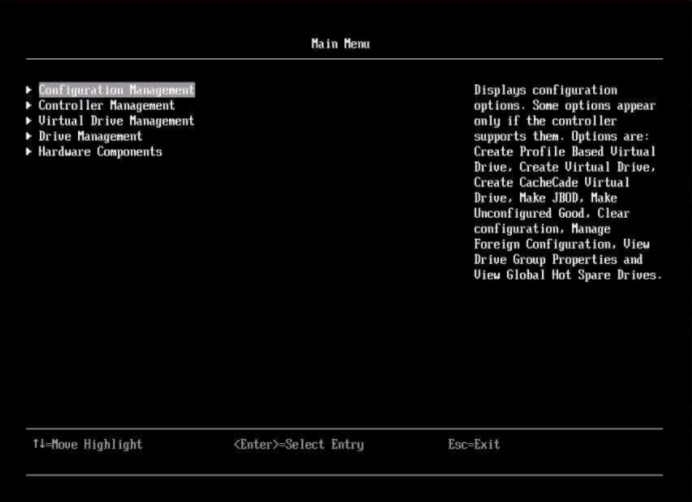

在阵列卡配置主界面中，选择 Configuration Management（配置管理）→ Clear Configuration（清除配置）。
操作说明：
1.若存在已配置的 RAID，系统会提示 \"Clear Configuration will erase all existing virtual drives. Confirm?\"，选择 Yes 确认清除。
2.清除后，所有物理磁盘状态变为 \"Unconfigured Good\"（未配置良好），表示可用于创建新 RAID。
（二）创建 RAID 1 虚拟磁盘
1.启动创建向导

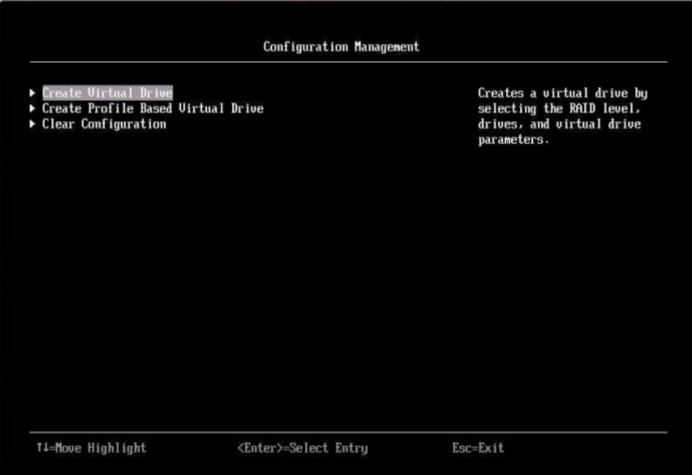

返回配置管理界面，选择 Create Virtual Drive（创建虚拟磁盘）→ Basic Configuration（基本配置）或直接选择 \"Create Virtual Drive\"。

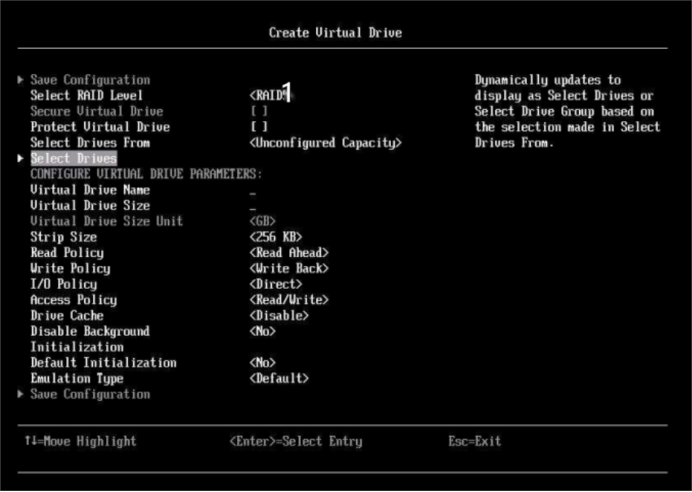

3.选择 RAID 级别和磁盘

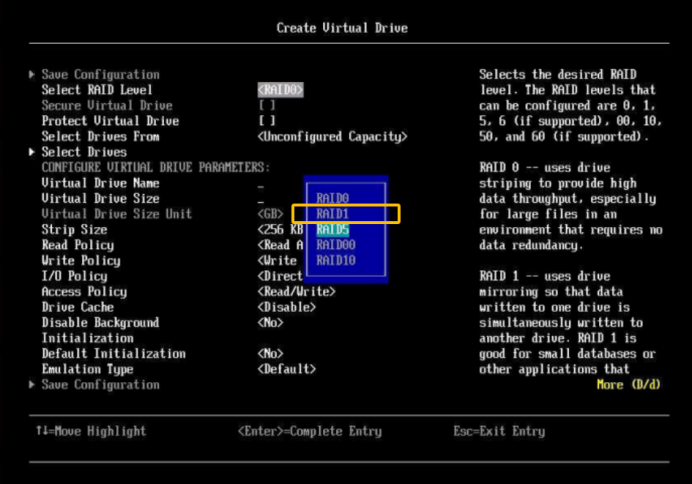

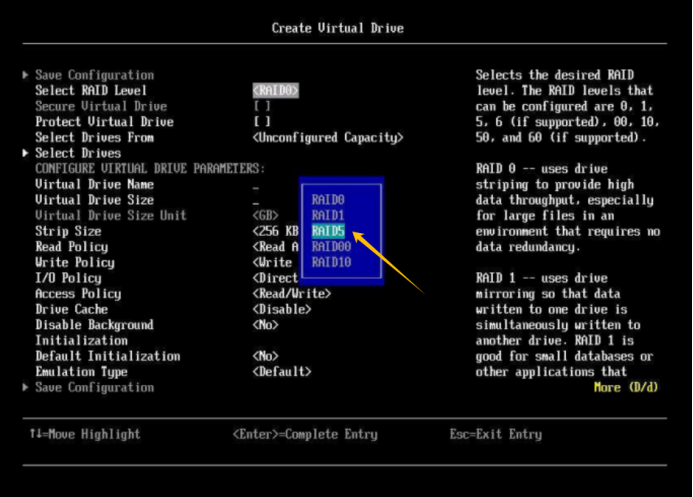

1）.选择 RAID 级别：在 RAID Level 下拉菜单中选择 RAID 1（黄色框）。
注意：RAID 5 等 RAID 级别需要阵列卡硬件支持或者激活相应功能，亦需要可配置硬盘数量满足最低要求，否则不会出现相应 RAID 级别或者该 RAID 级别为灰色不可选（如本机虽然已激活 RAID 5/50 功能，但不满足创建 RAID 50 硬盘数量最低要求：6 块，所以RAID 50 选项未出现）

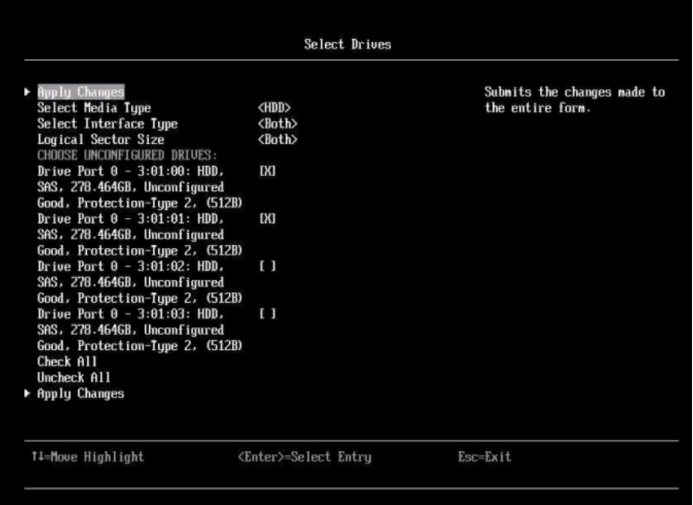

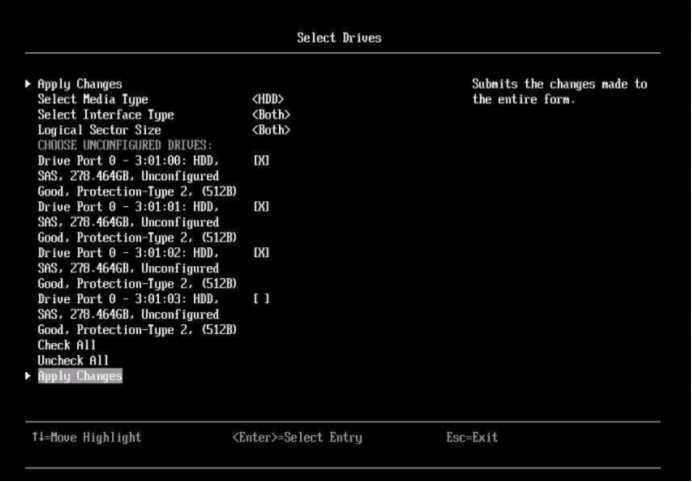

2）.选择磁盘：
1.勾选需要加入 RAID 1 的两块物理磁盘（需容量相同，且状态为 \"Unconfigured Good\"）。勾选后，磁盘状态变为 \"Selected\"（选中）。

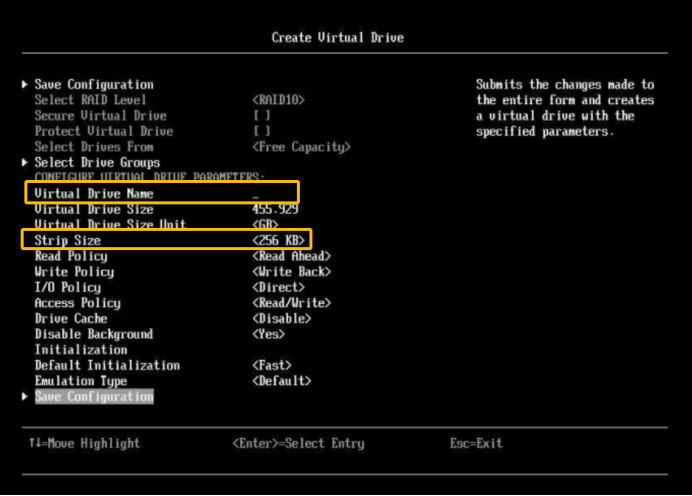

3.设置虚拟磁盘参数
1）.命名虚拟磁盘：在 Virtual Drive Name（虚拟磁盘名称）字段中输入名称（如 \"RAID1_OS\"），支持字母、数字和下划线，建议名称具有描述性。
2）.条带大小（Strip Size）：
可选值通常为 \"64KB\"、\"128KB\" 等，默认推荐值为 \"64KB\"。若用于数据库等随机读写场景，可选择较小值（如 \"32KB\"）；若用于大文件存储，可选择较大值。
4.确认并创建

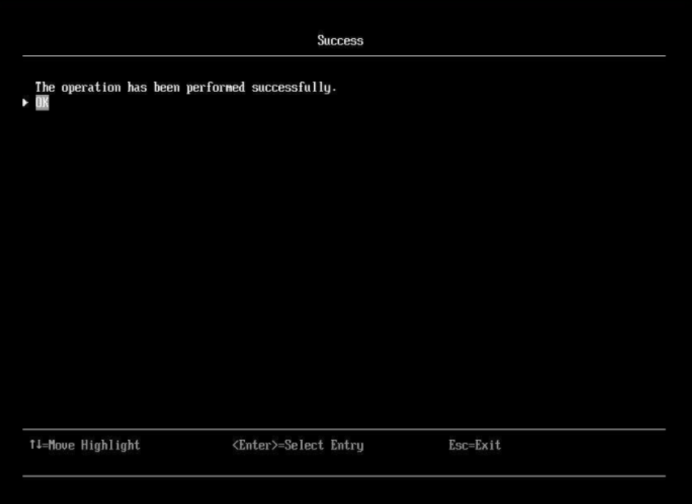

点击 Apply Changes（应用更改）或 Create（创建）按钮，系统提示 \"Confirm creation of virtual drive?\"，选择 Yes 开始创建。

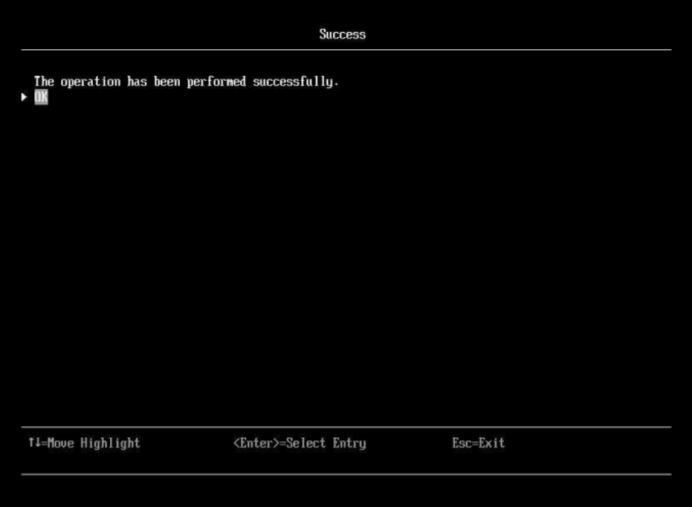

进度提示：创建过程通常在数秒内完成，界面底部显示进度条和状态信息（如 \"Creating virtual drive... 100% Complete\"）。

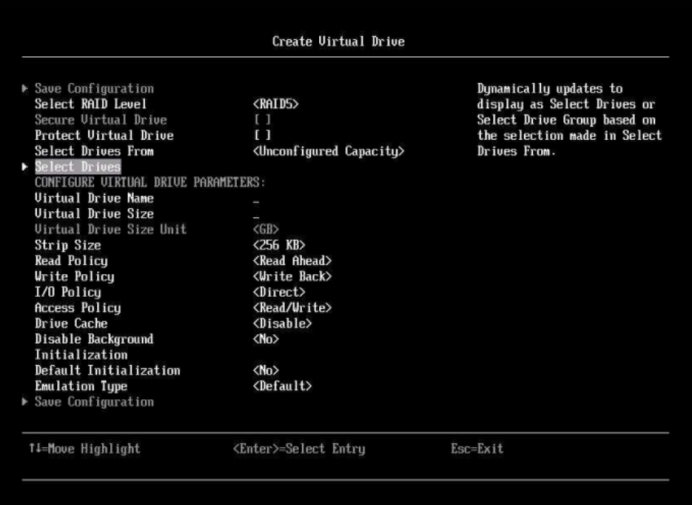

（三）创建 RAID 5 虚拟磁盘（步骤类似，关键差异点说明）
1.选择 RAID 级别和磁盘

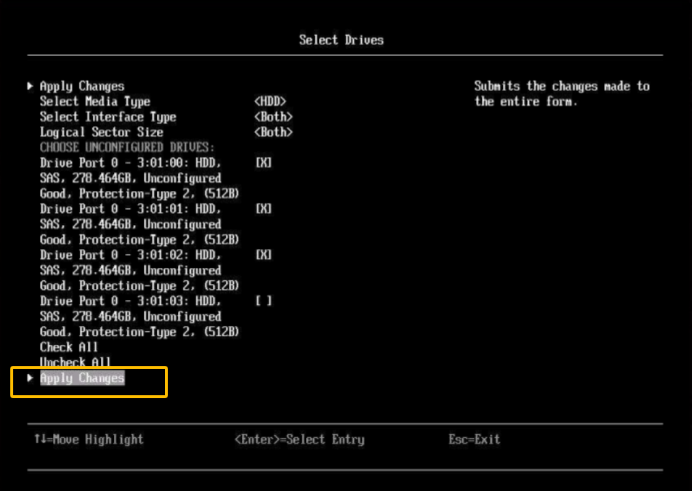

1）.RAID 级别：选择 RAID 5，并至少选择 3 块 物理磁盘（建议使用相同容量、型号的磁盘以确保性能均衡）。

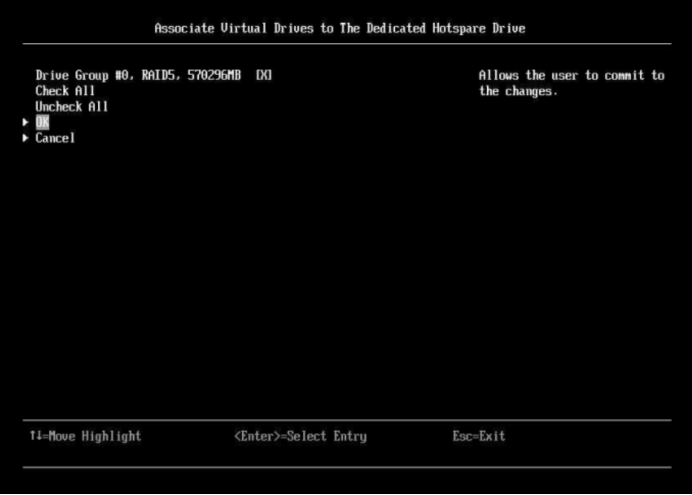

2）.热备盘设置（可选）：

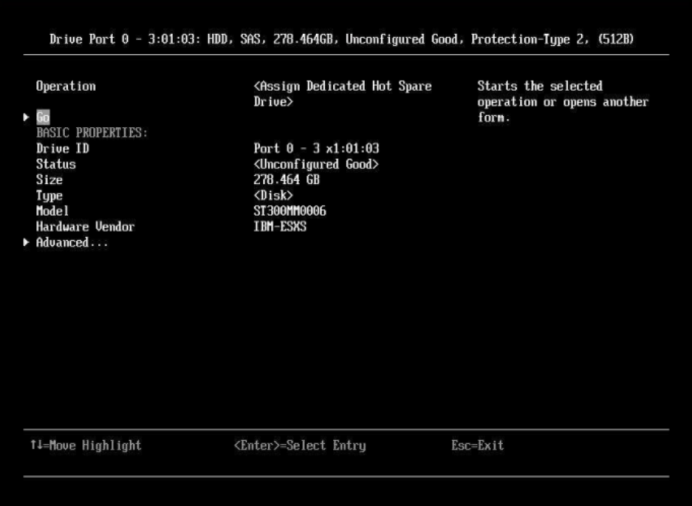

若需提升容错能力，可在创建时勾选一块额外磁盘作为 Global Hot Spare（全局热备）或 Dedicated Hot Spare（专用热备）。在阵列卡配置主界面进入 Drive Management，选择 1 块状态为 Unconfigured Good 状态的硬盘。
3）容量计算
RAID 5 容量公式：总容量 = (单盘容量 × 磁盘数) - 单盘容量。例如，3 块 1TB 磁盘组成 RAID 5，可用容量约为 2TB。
三、初始化虚拟磁盘
1.进入虚拟磁盘管理界面

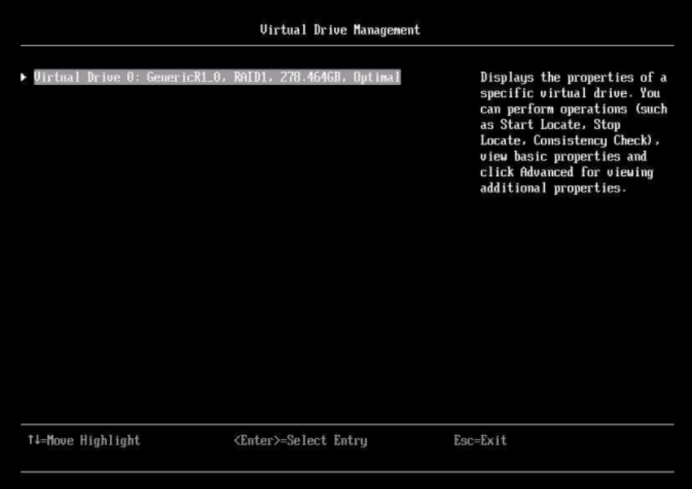

返回阵列卡配置主界面，选择 Virtual Drive Management（虚拟磁盘管理）→ 选中刚创建的虚拟磁盘（状态为 \"Optimal\" 表示创建成功）。

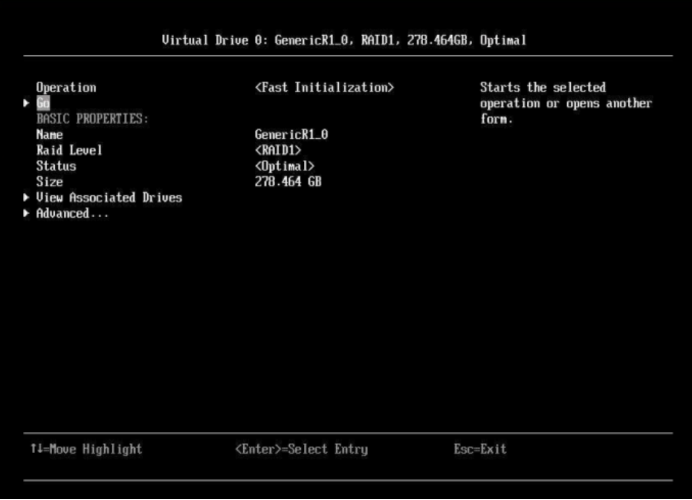

2.执行初始化
如果在创建阵列时没有选择执行初始化操作，或者保持已有阵列但需要清空其中的数据，都可以在阵列卡配置主界面 Virtual Drive Management 里对阵列进行初始化

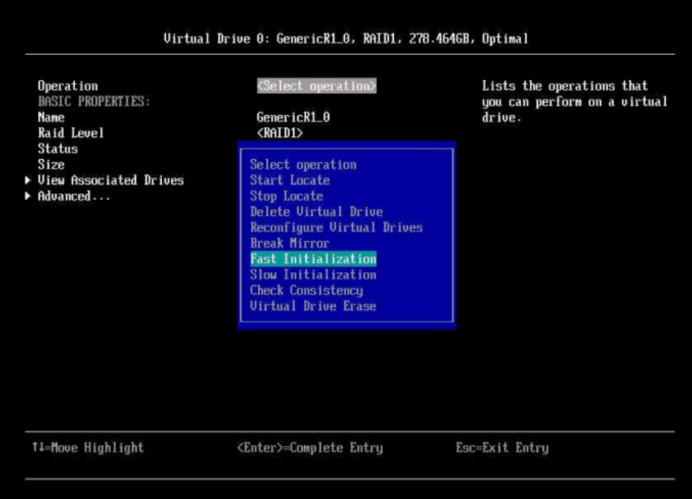

1）.选择初始化类型：
快速初始化（Fast Initialization）：仅清除磁盘元数据，耗时极短（数秒），适合新磁盘或无需彻底擦除数据的场景。
慢速初始化（Slow Initialization）：完全覆盖磁盘数据，耗时较长（数小时，取决于磁盘容量），适合需要彻底清除数据的场景。
四、查看创建结果
（一）查看虚拟磁盘信息
- 进入虚拟磁盘详情页
在虚拟磁盘管理界面中，双击已创建的虚拟磁盘（如 \"RAID1_OS\"），或选择磁盘后点击 Properties（属性）。

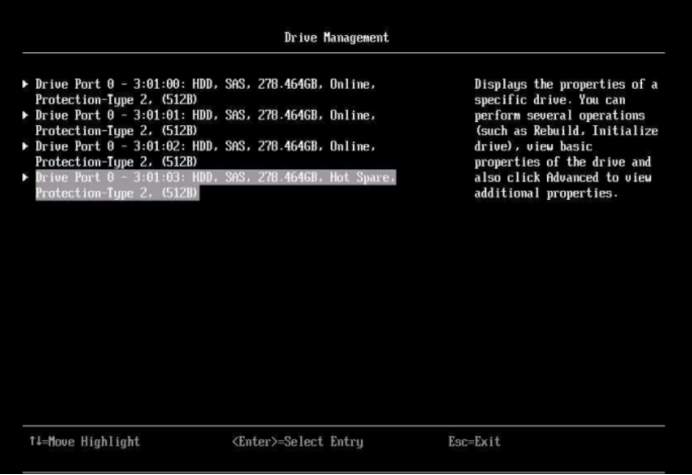

（二）查看物理磁盘状态
（三）验证阵列组状态
1.进入仪表盘或配置管理界面

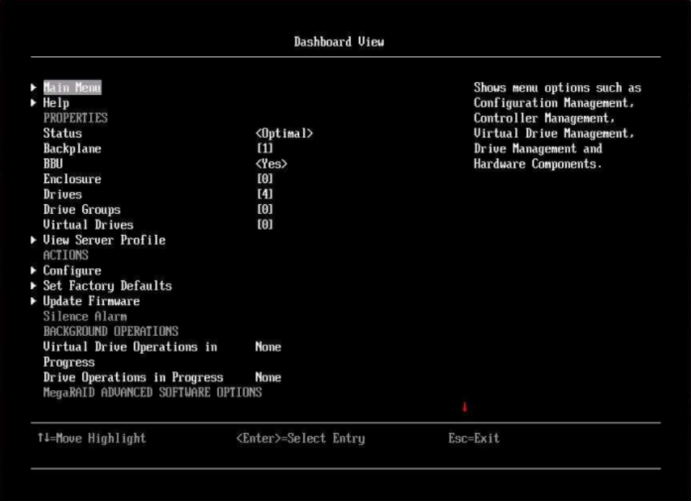

在阵列卡配置主界面的 Dashboard（仪表盘）或 Configuration Management 中，查看所有 RAID 组的摘要信息。
2.关键指标：
1）.Virtual Drive Status：虚拟磁盘状态（\"Optimal\"、\"Degraded\" 等）。
2）.Physical Drive Status：物理磁盘健康状态。
3）.Rebuild Progress：若存在磁盘故障并触发重建，显示重建进度（如 \"Rebuilding: 45%\"）。
五、常见问题与优化建议
（一）磁盘状态异常处理
- Foreign Configuration：若磁盘显示 \"Foreign\" 状态，表示该磁盘曾在其他阵列卡中使用，需导入或清除配置：
i.进入 Configuration Management → Manage Foreign Configuration → Import Foreign Configuration（导入）或 Clear Foreign Configuration（清除）。
-
- 注意：导入前需确认磁盘数据是否需要保留，清除会导致数据丢失。
（二）性能优化
- 缓存策略调整：
若阵列卡配备缓存模块（如 BBU 电池备份单元），可在虚拟磁盘属性的 Advanced 选项中，将 Write Policy（写入策略）设置为 Write Back（回写）以提升写入性能。 - 条带大小优化：
对于数据库应用，建议将条带大小设置为 32KB 或 16KB；对于视频渲染等大文件场景，可设置为 128KB 或 256KB。
（三）热备盘管理

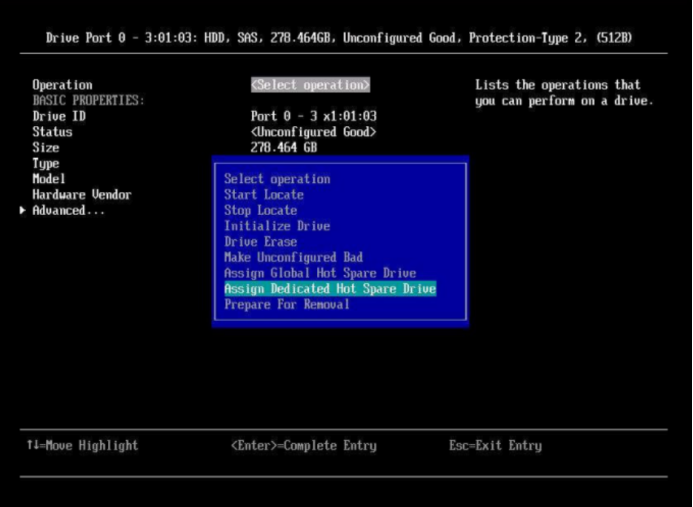

- 添加热备盘：在 Drive Management 中选择未配置的磁盘，点击 Assign Hot Spare，选择全局或专用热备模式。
- 移除热备盘：选择已设置为热备的磁盘，点击 Unassign Hot Spare 即可恢复为普通磁盘。
六、图形界面截图建议位置
- UEFI Setup 主界面：显示 \"System Settings\" 和 \"Storage\" 选项的位置。
- 阵列卡配置主界面：标注 \"Dashboard\"、\"Configuration Management\" 等模块的位置。
- 创建虚拟磁盘界面：显示磁盘列表、RAID 级别下拉菜单、虚拟磁盘名称输入框。
- 初始化确认界面：显示快速 / 慢速初始化选项及进度条。
- 虚拟磁盘属性界面：显示 \"Physical Drives\" 列表和状态。
- 物理磁盘状态界面：标注 \"Unconfigured Good\"、\"Online\"、\"Hot Spare\" 等状态标识。
七、注意事项
- 数据安全：
- 创建 RAID、清除配置或初始化操作均会导致数据丢失，务必提前备份重要数据。
- 若服务器已安装操作系统，建议在创建 RAID 前断开所有存储设备（如 USB 硬盘），避免误操作。
- 固件版本：
- 部分界面选项可能因阵列卡固件版本不同而略有差异，建议参考服务器型号对应的官方文档（如 Lenovo 或 IBM 支持网站）。
- 硬件兼容性：
- 确保所有物理磁盘型号、容量一致（尤其 RAID 1 和 RAID 10），否则可能导致性能下降或兼容性问题。
通过以上步骤，可完整完成 RAID 1/5 的创建、初始化及验证操作。若需进一步管理（如扩展 RAID 容量、更换故障磁盘），可在相同界面中进行相应操作。
