前言

CCS20是基于TI的theia架构而推出的编译器，将 Eclipse® Theia 框架的优势与 TI 先进的功能相结合，提供了一种功能丰富的优异开发环境。该版本的CCS界面与使用方法与VS Code十分相似，这是因为Theia 框架利用了一些与VS Code相同的组件，也意味着在此版本的CCS中可以实现代码编写、编译、调试、源代码管理（git）等各项功能。不仅如此，在此版本的CCS中，也可以像VS Code一样安装插件，一些DSP也提供了像STM32CUBEMX的功能，可以自动进行外设的底层配置，以满足不同的需求，值得一提的是，这个版本的CCS提供了AI编程接口，可以直接调用AI来提高程序编写与调试效率。

介于CCS20.2.0版本的强大功能，对于应用TI公司DSP做嵌入式的用户来说，从旧版本转到新版本是非常不错的选择。本文将详细介绍从CCS10.2.0版本转到CCS20.2.0版本的注意事项，并逐步介绍CCS20的强大功能。

一、环境配置

CCS20版本可以直接去TI公司官网进行下载与安装，在安装时，安装自己需要的软件包即可（可以减小安装空间，加快安装速度），可以点击如下链接进行下载安装。
CCSTI官方安装路径

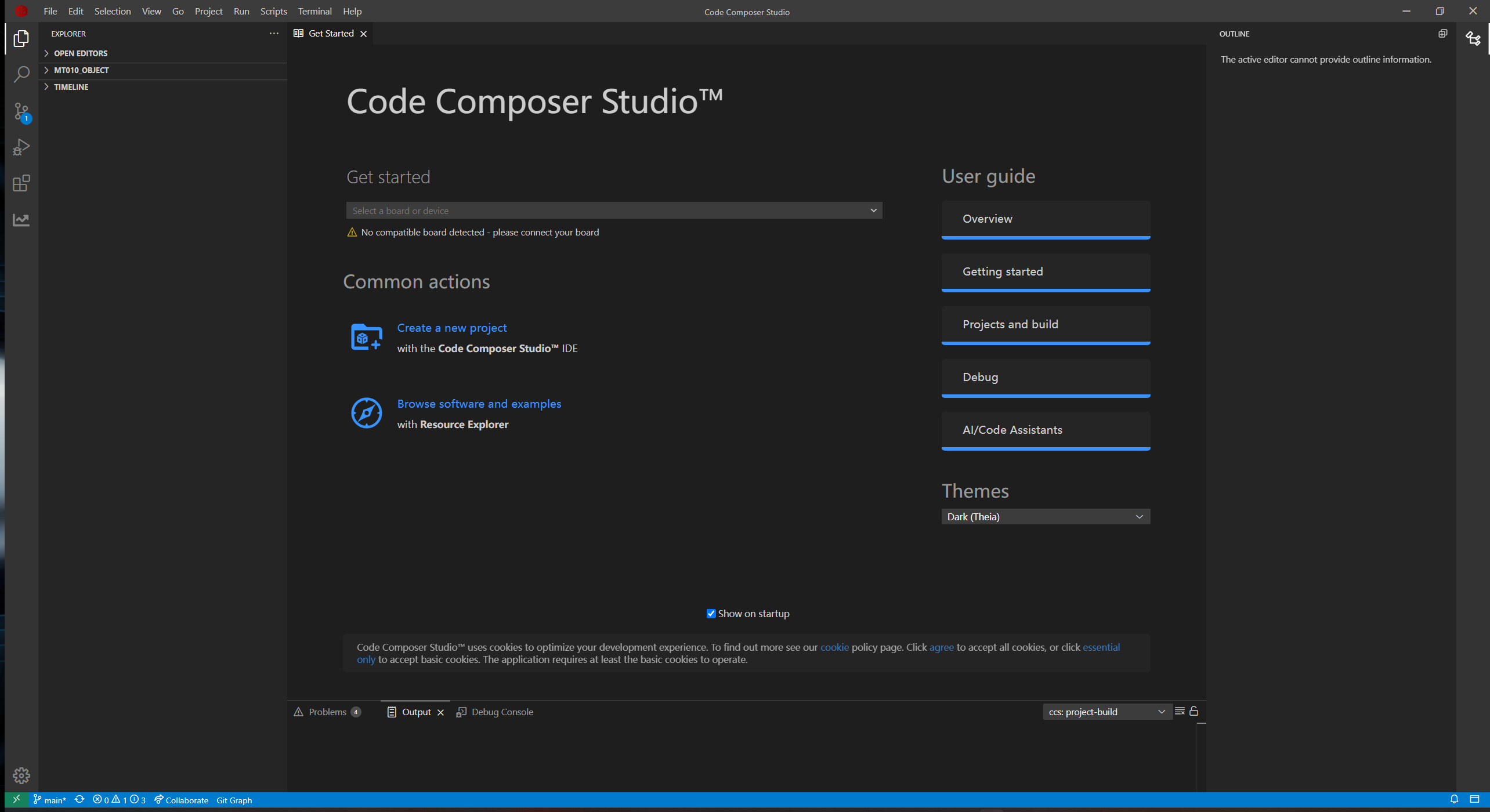

完成安装之后，初步打开CCS界面如下（与VS Code几乎一模一样，而且软件打开速度比之前版本快了好多倍）：

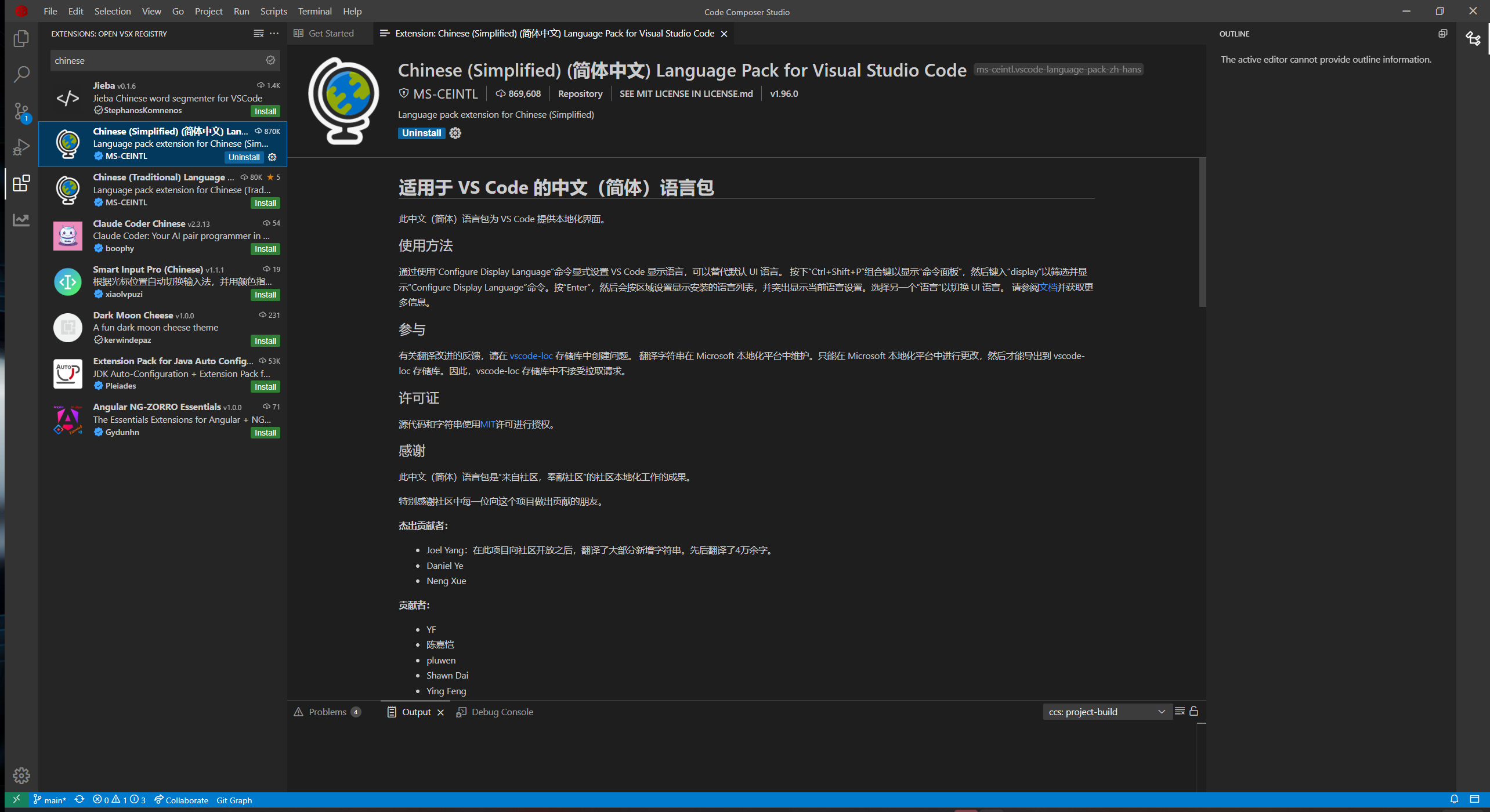

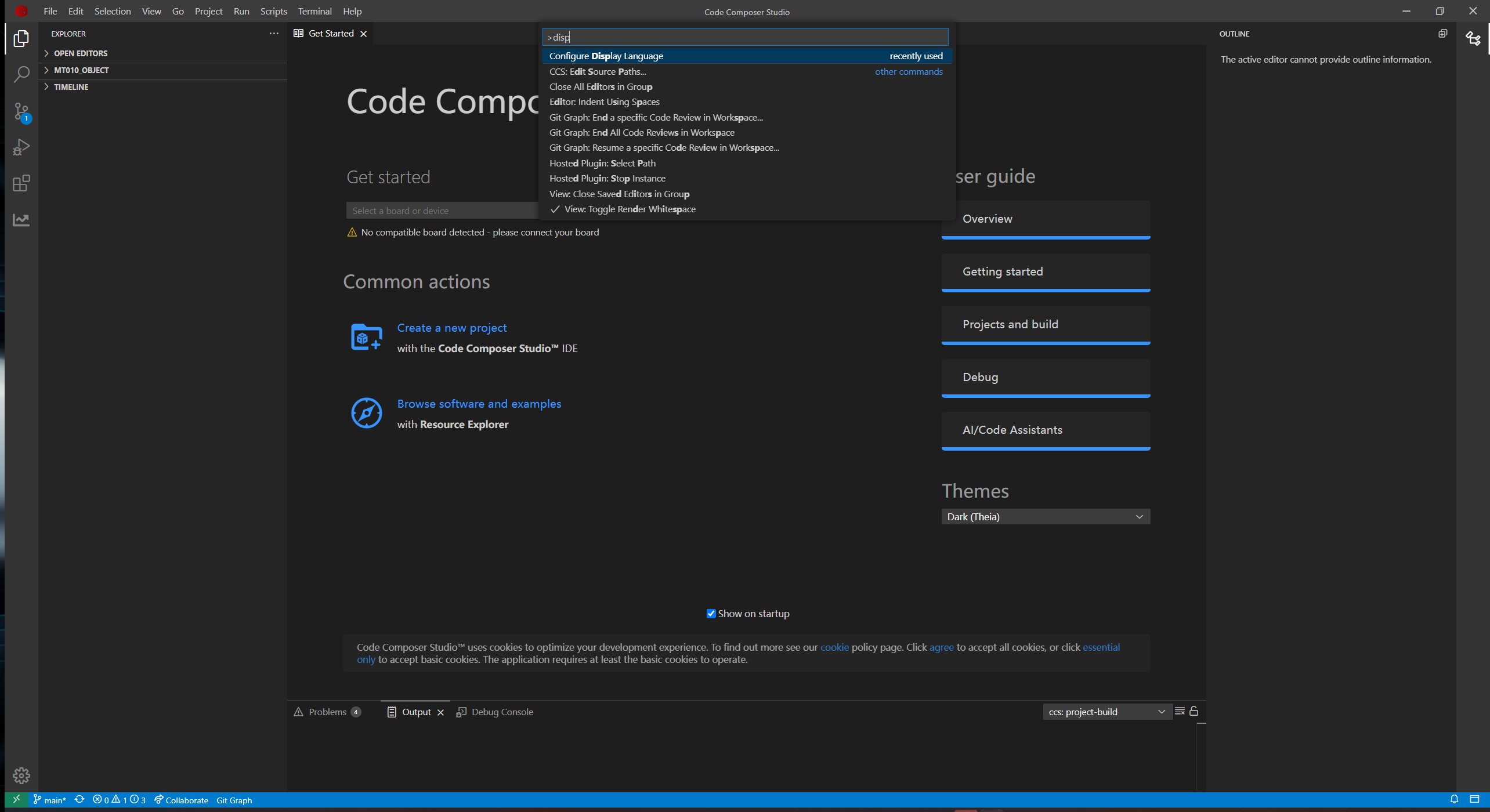

接下来进行汉化，在左侧的插件栏中搜索 Chinese，下载安装后按住ctrl+shift+p进入命令栏，搜索disp，选择display language之后选择简体中文重启即可。

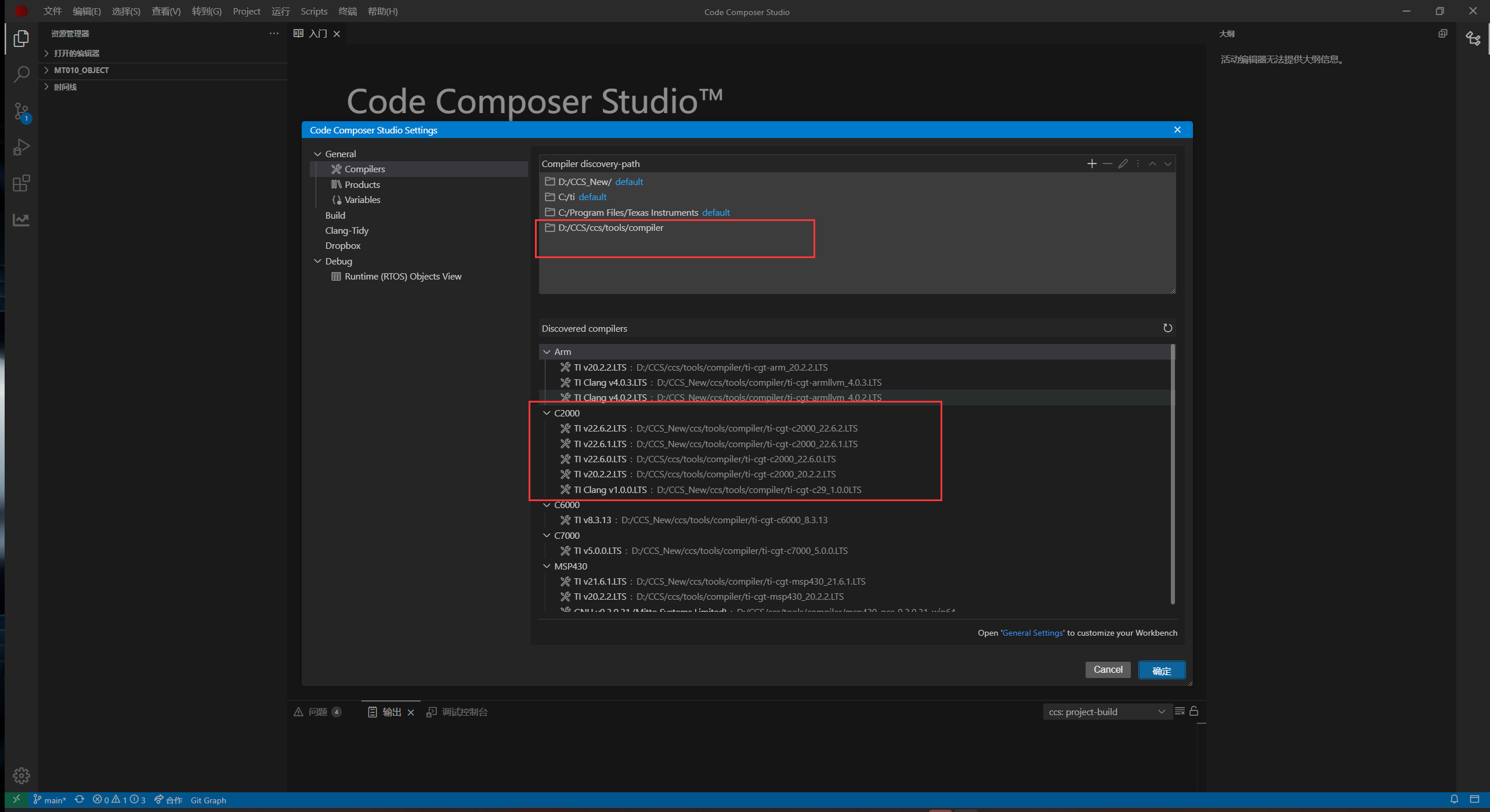

之后进行编译器配置，在CCS10.2.0版本中用的是TIV20.2.2版本编译器，而CCS20.2.0版本自带的是TI V22.6.2版本，如果直接导入工程会提示编译器不匹配的警告，因此需要配置下编译器用来兼容低版本CCS。在左下角的小齿轮中选择Code Composer Studio settings，进入第一项就是编译器的配置，在包含路径中选择自己的CCS10.2.0版本的编译器路径，软件就会识别相应的编译器版本，最后点击确定。

二、工程建立与导入

1.新建工程

在入门（点击帮助，选择入门就会弹出）界面中，选择Create New Project，之后选择对应的DSP型号，IDE会提供很多例程，选择适合自己的之后点击CREATE就可以完成工程创建。

2.导入工程

对于从CCS低版本转到高版本CCS用户来说，直接导入旧版本工程十分方便。CCS20.2.0对于工程的管理提供了两个管理思路，一种是像VS一样基于文件夹管理，一种像早期CCS一样基于工程管理。也提供了两种导入工程的方法。
（1）导入工程

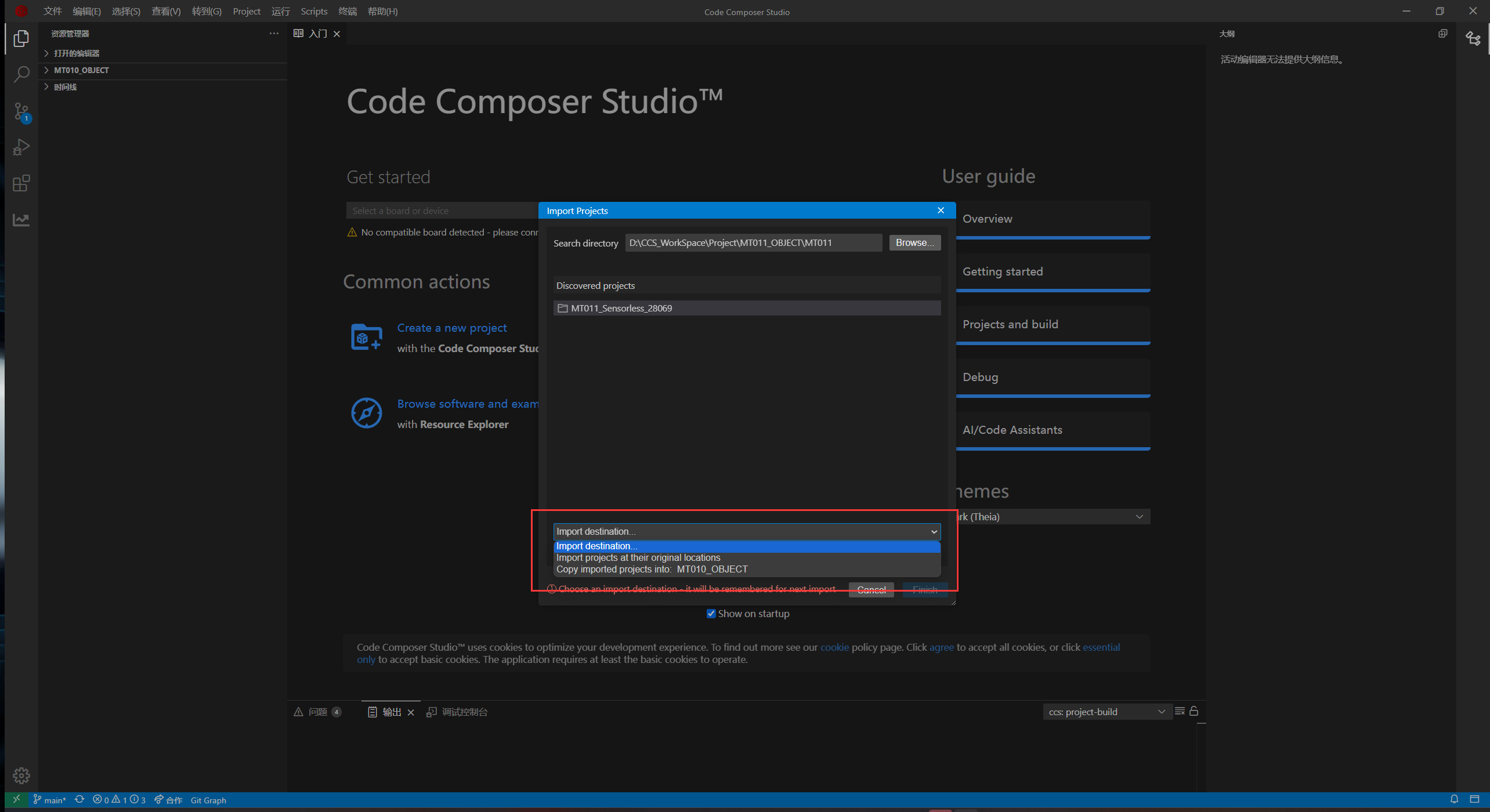

选择文件->import project，在弹出的界面中选择对应的工程路径，会出现与工作空间相关的选项，选择是将项目复制到当前工作区文件夹还是导入并保留在原始位置（创建多根工作区环境），根据需要选择即可完成工程的打开。

（2）直接通过文件夹打开
建议选择此种方式，可以看到CCS之后的升级方向应该是向VScode方向发展，而VScode便于基于文件进行管理的。在左上角中选择文件->打开文件夹，之后选择完成的工程顶级目录（注意这个目录的选择，一定是要完整的包含一个工程），之后点击选择文件夹，进入之后IDE会自动识别工程。

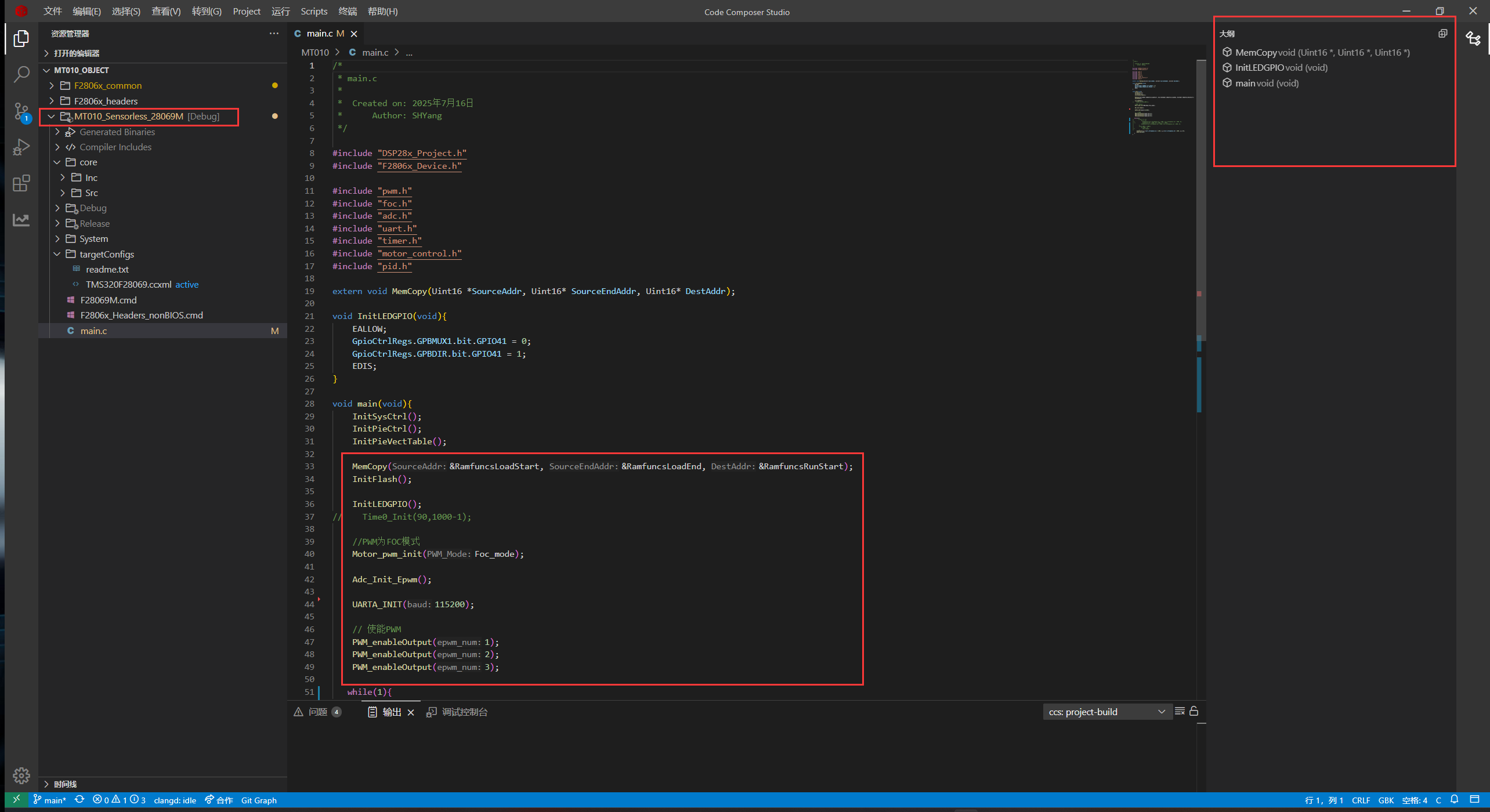

打开之后可以看到左侧资源管理器中已经识别出工程（文件夹的图标上带一个小立方体），这里打开了main.c程序，IDE中间是代码区，仔细观测可以看到，在每调用一个函数时，IDE贴心的在传入参数之前标注了需要传递的形参时啥。右侧边栏是main.c这个文件的变量及函数，可以快速跳转。

三、工程编译与调试

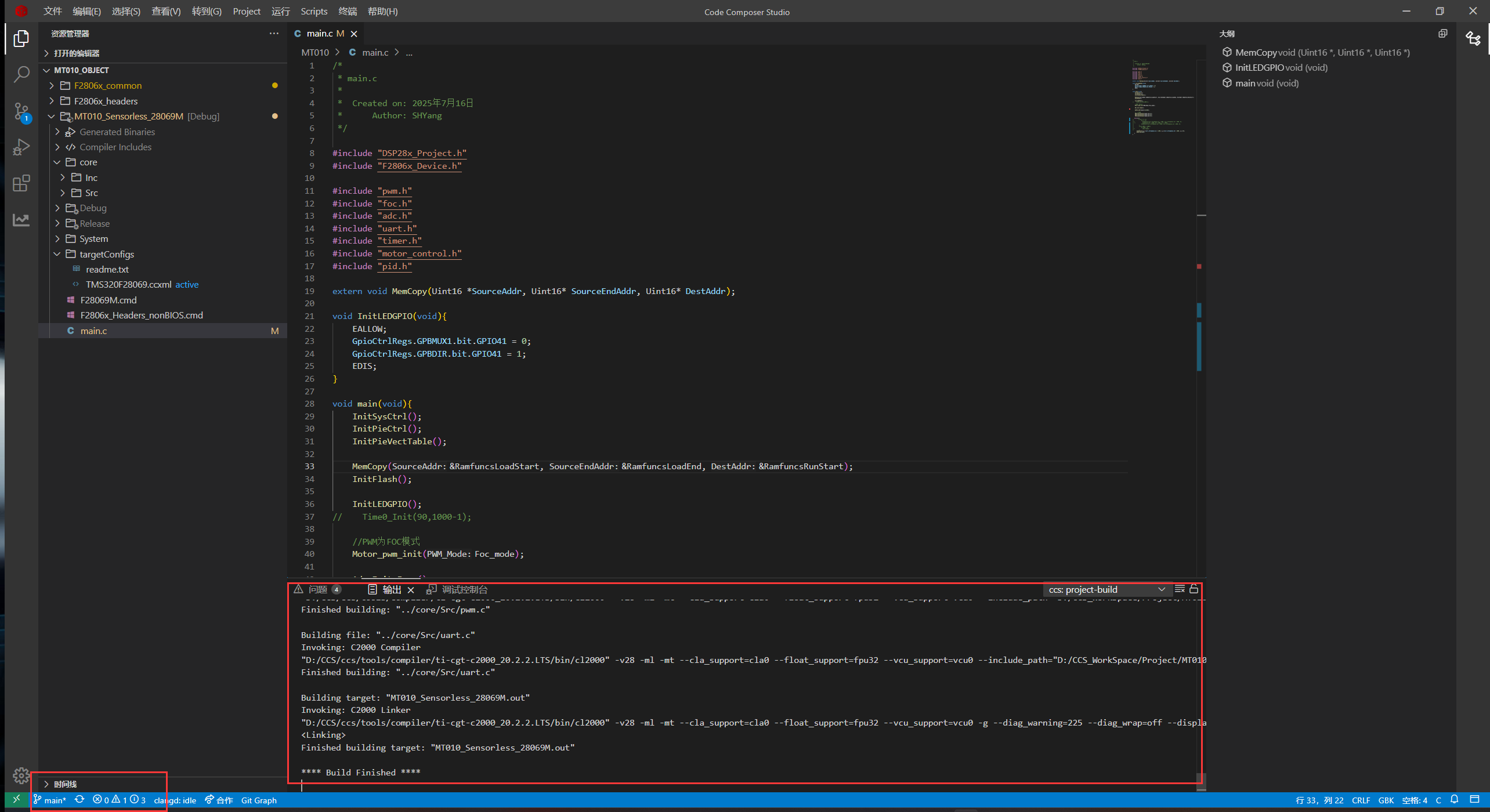

在打开工程之后，点击上部导航栏的project，选择build project，IDE就会编译工程，在IED的中下方进行信息的输出，没有错误与致命警告后就可以进行工程的调试。

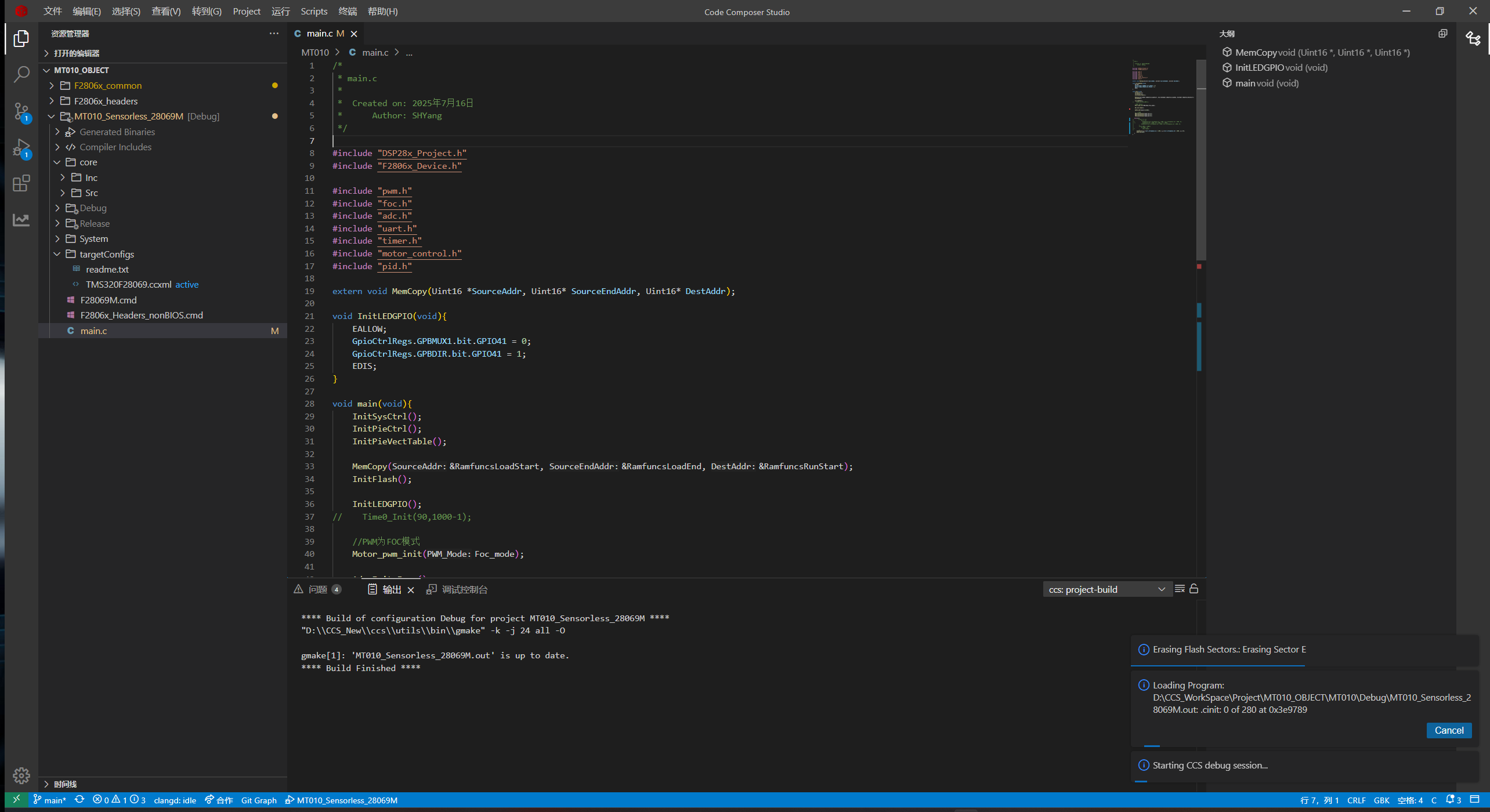

连接好下载器与电路的硬件连接之后就可以进行程序调试，选择运行->debug project，右下角就会出现程序下载进度。（如果是新建立的工程需要先选择对应的下载器型号，这里是导入的旧版本的工程已有了）

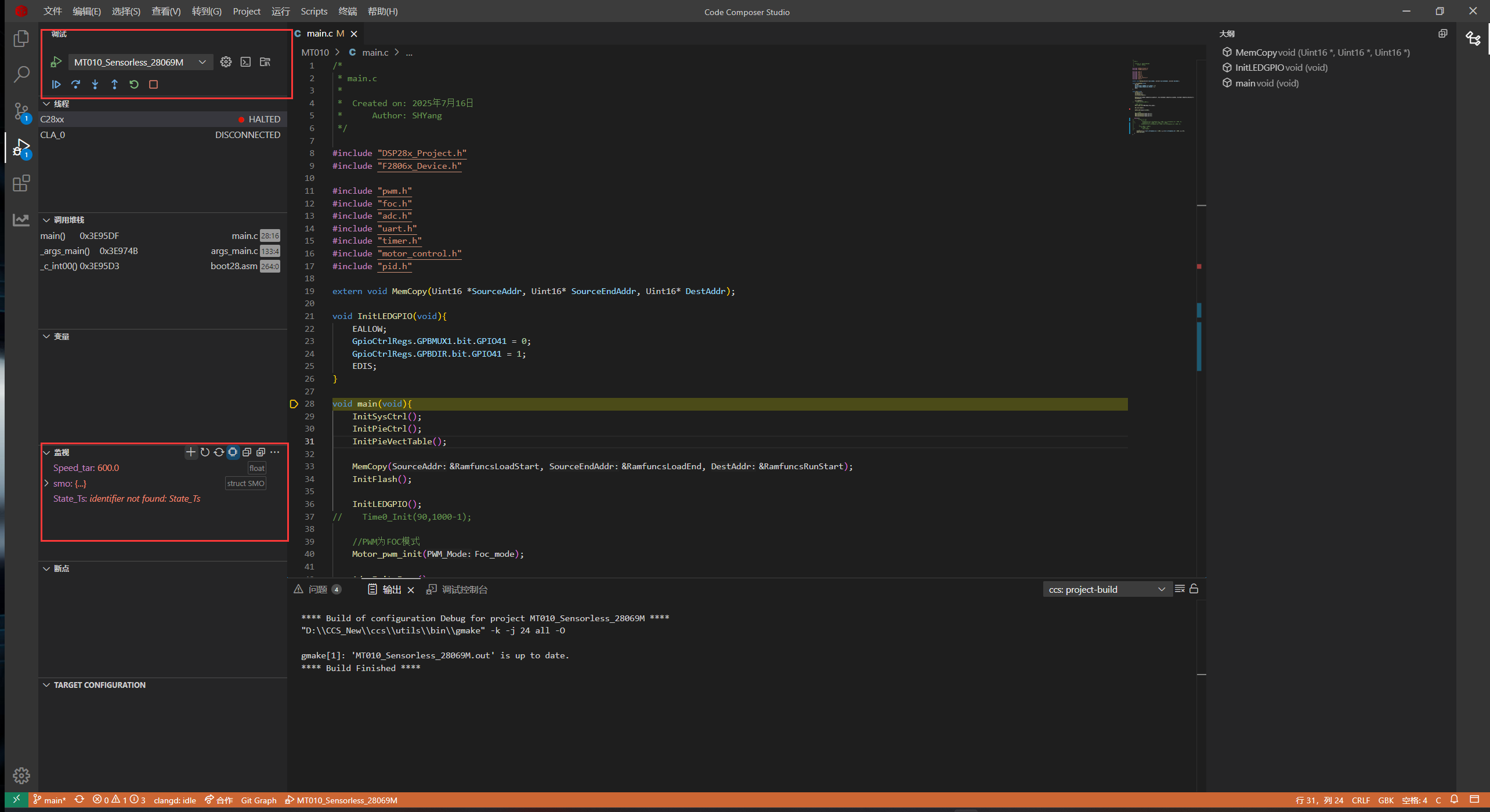

之后IDE会跳转到程序调试界面（最下面提示栏会变颜色，表示进入调试状态），这里采用的28069型号DSP，其内部含有CLA协处理器可以从线程界面中看到目前连接到了C2000内核，程序堆栈在main函数中准备运行，点击左上方的运行箭头，DSP便开始执行，如果需要中断CPU运行，右键线程中的C2000内核，选择reset->cpu reset即可。

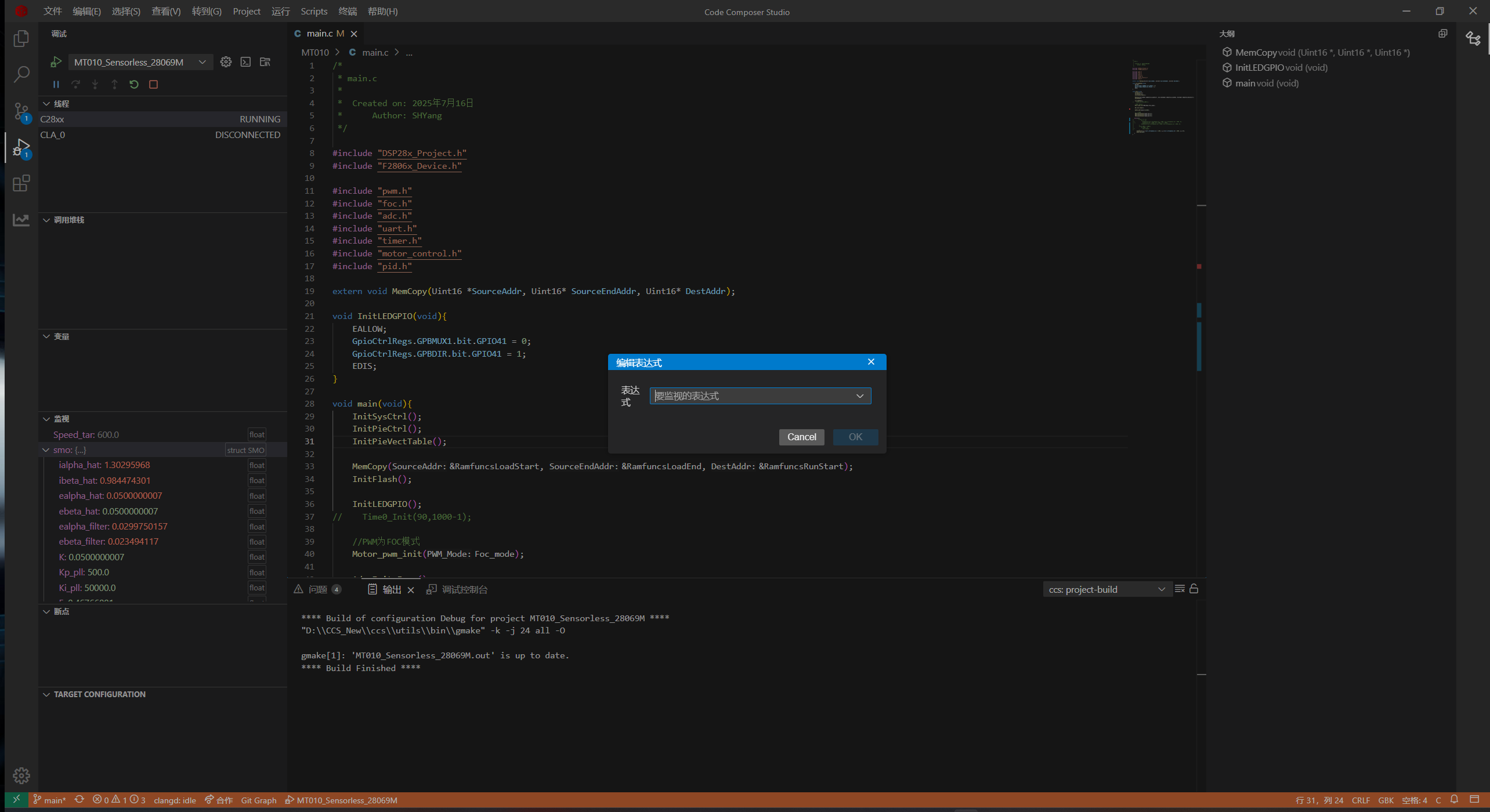

在调试过程中离不开变量的监视，在左侧的变量中点击加号，输入变量名称便可以完成对变量的监视（这里以点击控制为例，检测电机的运行速度），之后选择变量界面中的coutinuous refresh就可以使变量自动刷新。如果需要改变变量值，双击对应变量就会弹出修改框，修改后确定即可。

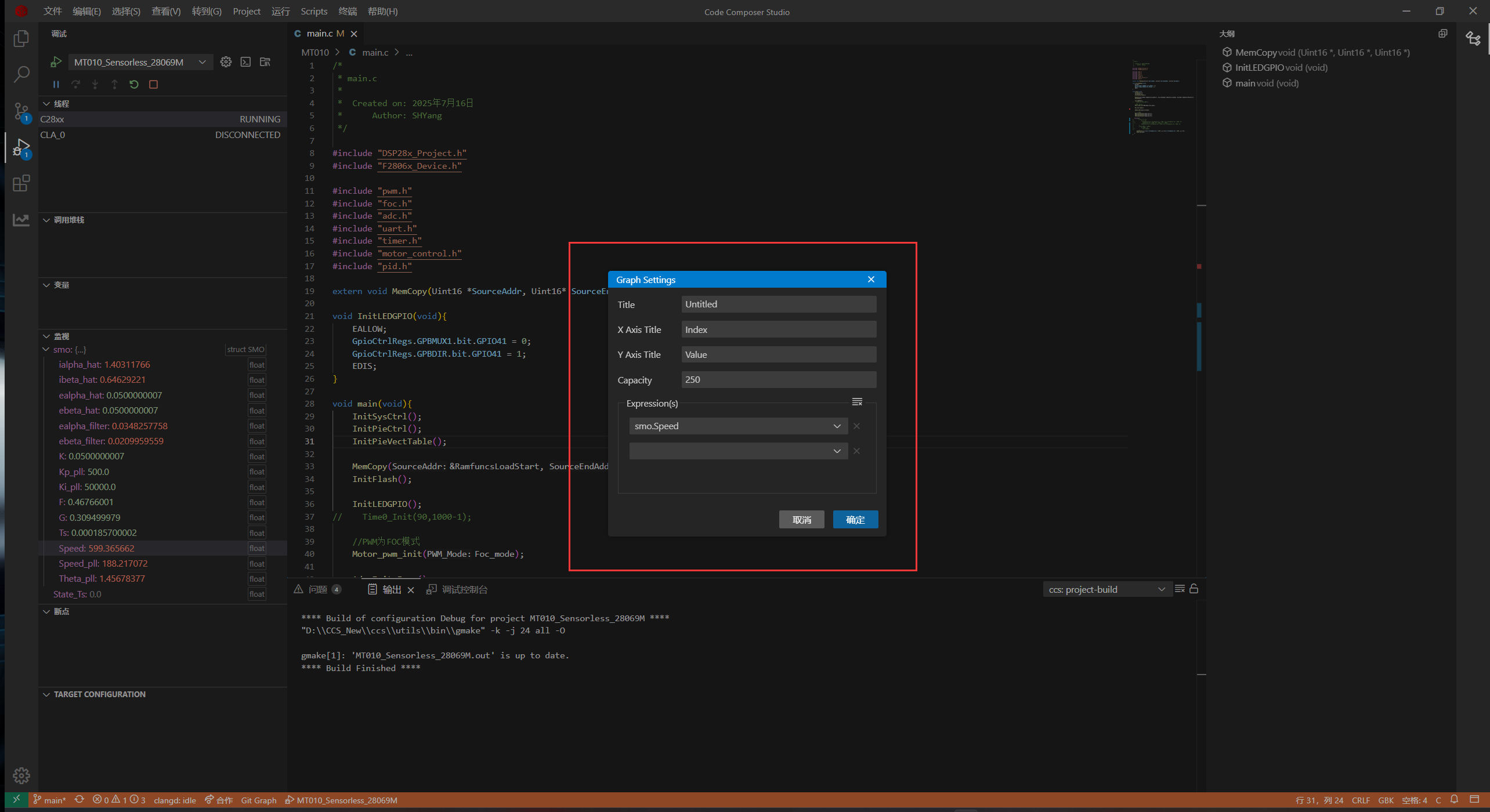

IDE还提供的曲线绘制的功能，在变量中右键需要进行曲线绘制的变量，选择graph selected value，会出现对左边轴的编注与显示点数等设置，根据需求更改之后点击确定。

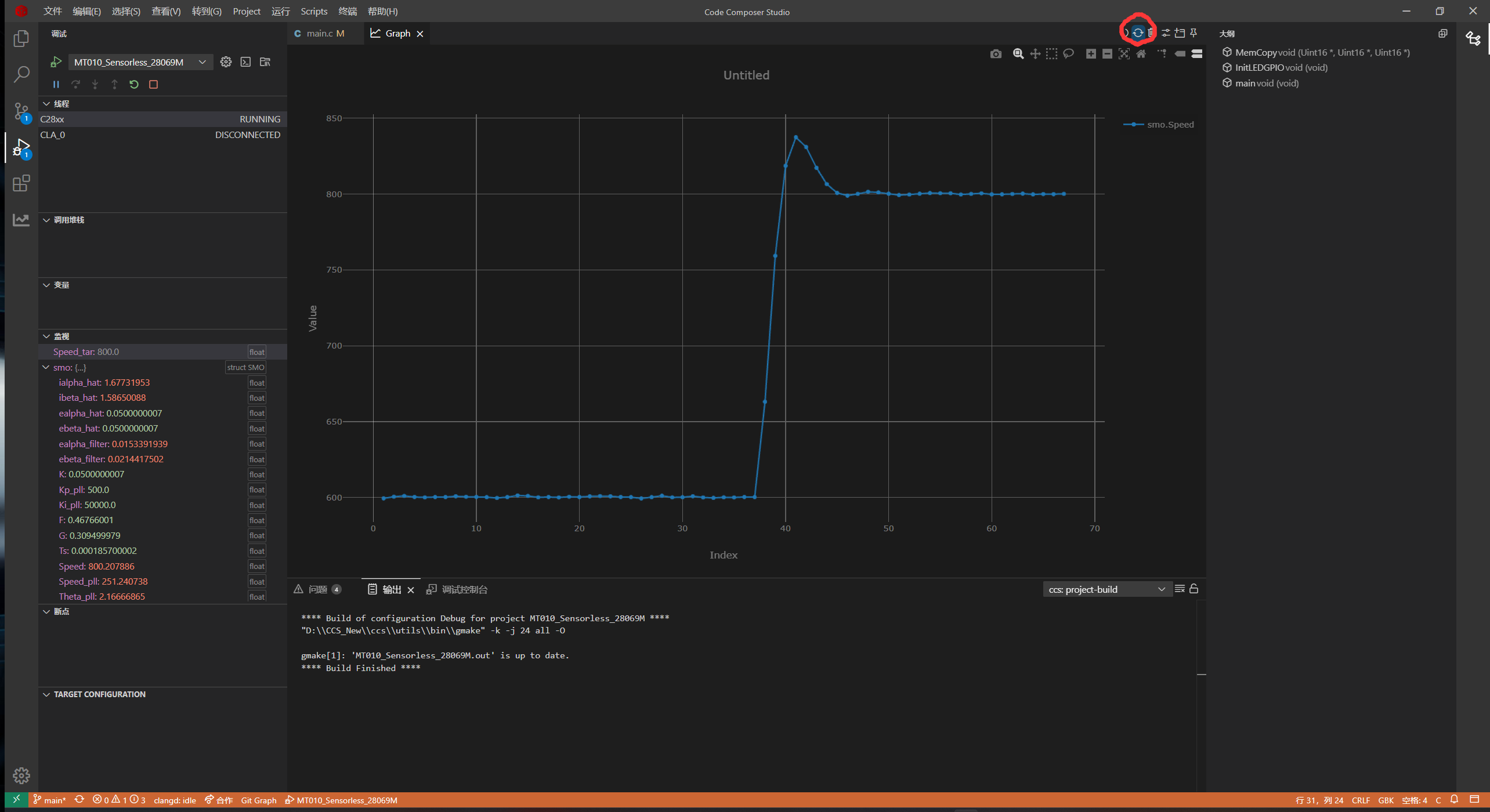

之后会出现一个空白的曲线图，同样点击coutinuous refresh即可自动刷新曲线，将鼠标放到曲线上会显示相应的坐标点信息，同时还可以保存图像，也可以在同一个图表中显示多条曲线。

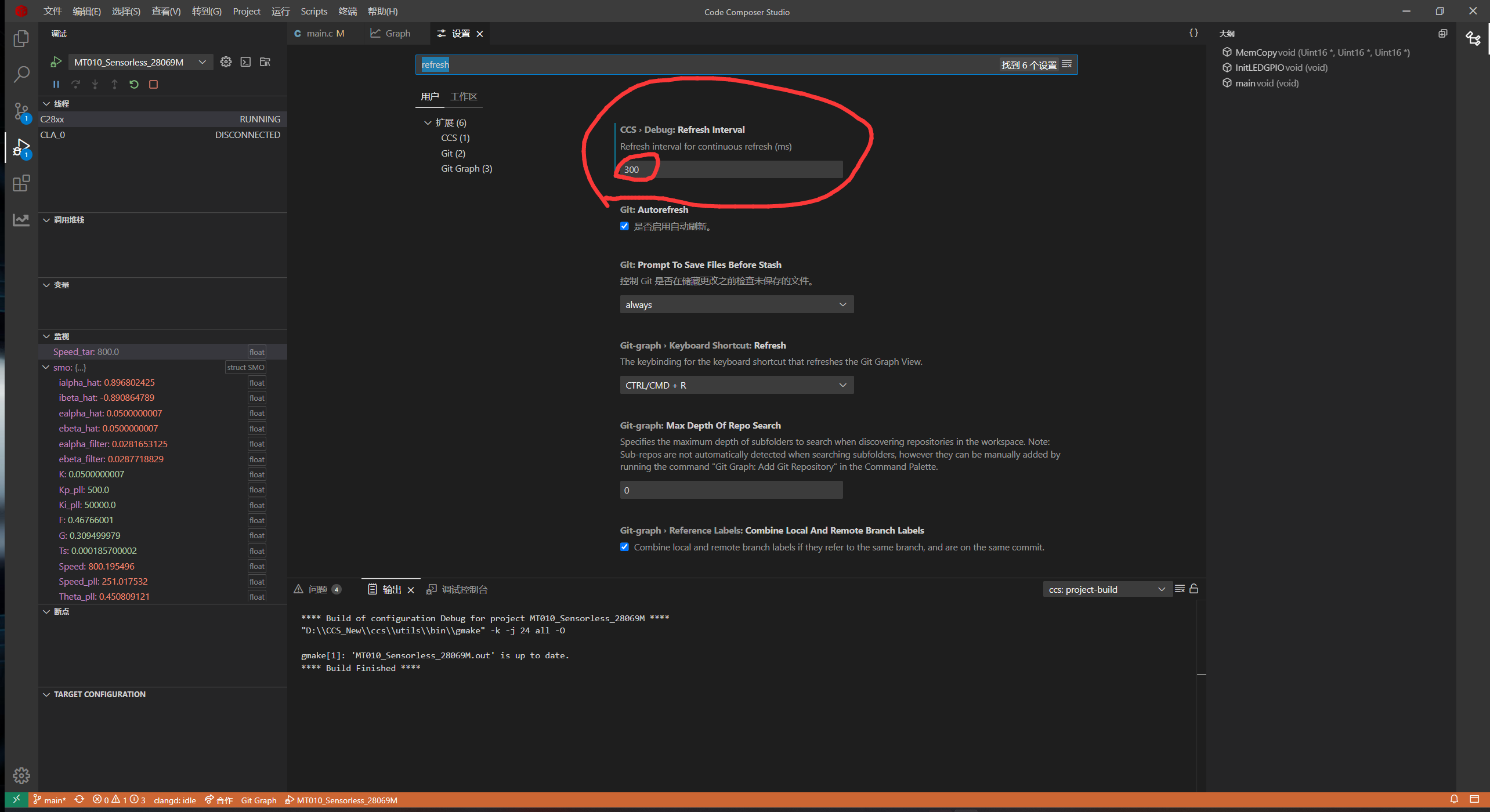

在一些实时控制领域中，往往需要相关变量快速刷新，IDE提供了这个功能，点击左下角小齿轮选择general settings之后搜索refresh，在弹出的界面中修改刷新时间即可（单位是ms，最低多少ms刷新根据下载器的性能而定，这里最低就300ms，再低了之后曲线就不会刷新）。

四、源代码管理（git应用）

基于Eclipse® Theia 框架的CCS20像VS code一样在IDE内容嵌入了源代码版本控制功能，采用git工具进行版本控制。若要使用这个功能，首先要确保电脑已经安装了git工具，git是一种版本控制的软件，在IDE中应用git简单易懂。git官方下载安装链接如下
git官方下载链接

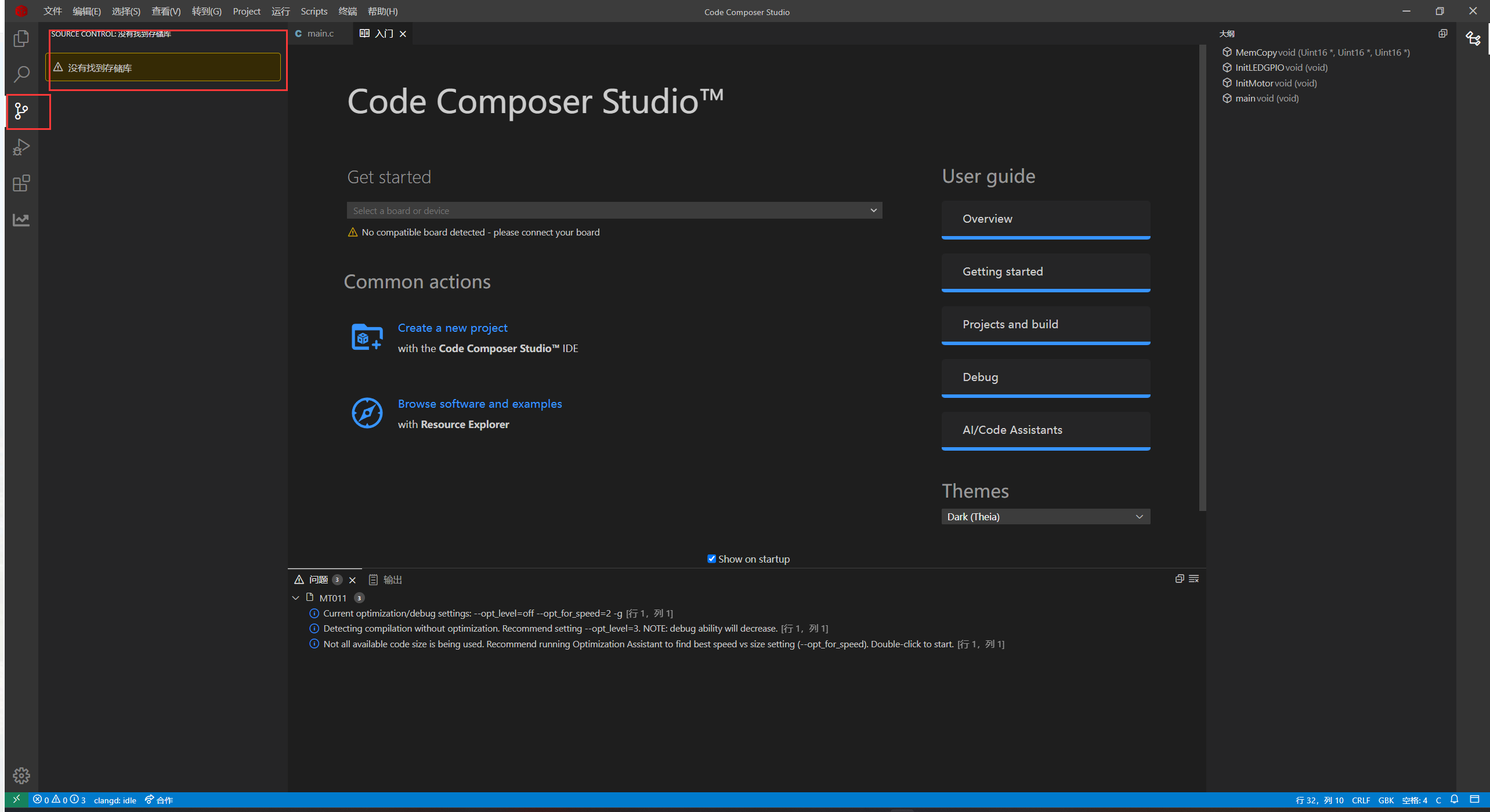

在电脑已经安装好git情况下打开CCS20.2.0,进入之后打开左边边栏的source control，会显示没有找到存储库，这是因为没有进行git仓库的初始化，如果打开的项目中本身已经包含了git仓库，那么在source control界面中就可以直接读取到。

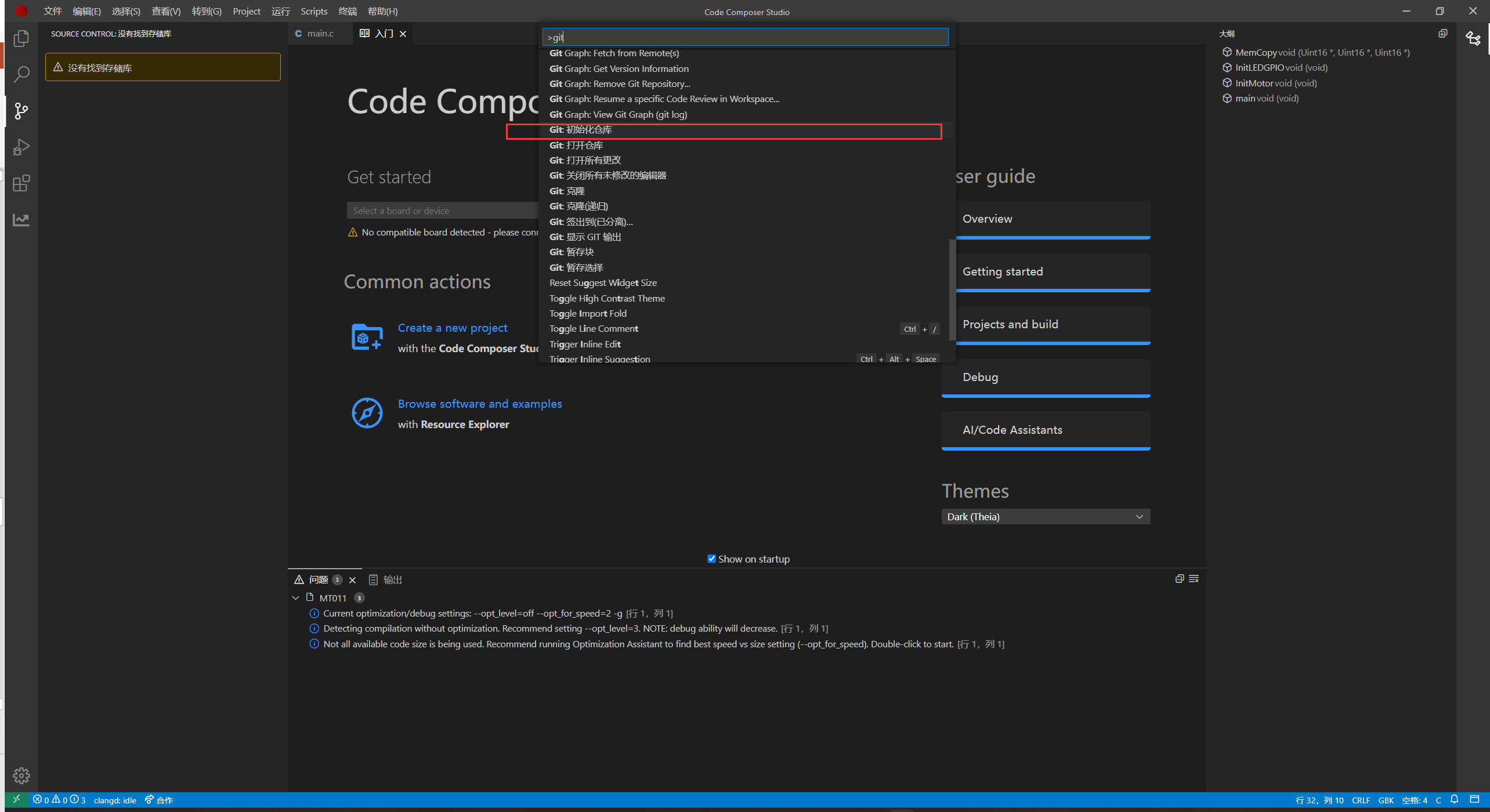

接下来进行git仓库初始化，按住ctrl+shift+p进入命令栏，输入git，选择初始化仓库，会提示选择文件夹，选择当前的文件夹即可。

一些常用的git相关指令如下：

## 一、常用Git命令速查表# 初始化仓库git init# 克隆远程仓库git clone <仓库URL># 查看当前状态git status# 添加文件到暂存区git add <文件名> # 添加单个文件git add . # 添加所有修改# 提交更改git commit -m \"提交说明\"## 二、分支管理# 创建分支git branch <分支名># 切换分支git checkout <分支名>git switch <分支名> # Git 2.23+推荐# 创建并切换分支git checkout -b <新分支名># 合并分支git merge <目标分支># 删除分支git branch -d <分支名>##三、撤销操作# 撤销工作区修改git checkout -- <文件名># 撤销暂存区文件git reset HEAD <文件名># 修改最后一次提交git commit --amend##四、远程仓库操作# 添加远程仓库git remote add origin <仓库URL># 推送本地分支git push -u origin <分支名># 拉取远程更新git pull origin <分支名># 获取远程分支git fetch origin

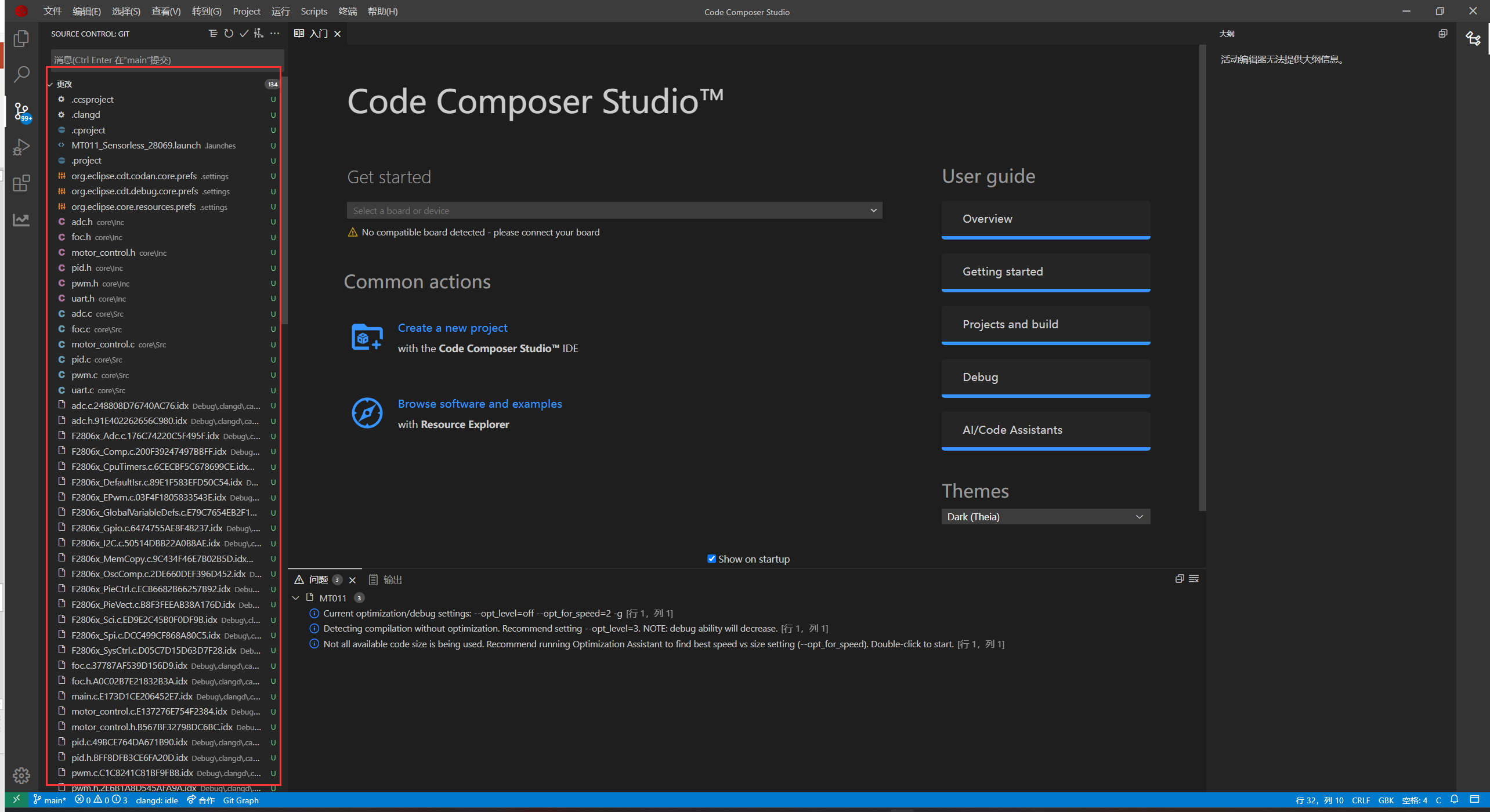

完成git仓库初始化之后，在source control一栏就会出现已经更改的文件（因为刚进行git仓库的初始化，故而所有文件都更改了），之后根据需求提交就可以进行版本控制。

但并不是所有的文件都需要做版本控制，比如说IDE每次编译产生的文件就不需要纳入版本控制。此时就需要在打开的项目中创建一个名为.gitignore的文件（在资源观测器中右键->新建文件->输入文件名.gitignore），将不需要进行版本控制的文件路径放在这个文件中，一般来说需要在.gitignore文件中填写一下内容。

# CCS/编译产物Debug*/Release*/*.out*.map*.obj*.o*.d*.dep*.lst*.lib*.a*.mk*.tmp*.log# 生成的汇编/中间文件*.asm*.src# 必要文件请保留（不要忽略）!*.cmd # 链接命令文件通常需要纳入版本库!.project!.cproject!.ccsproject!.launches/!targetConfigs/

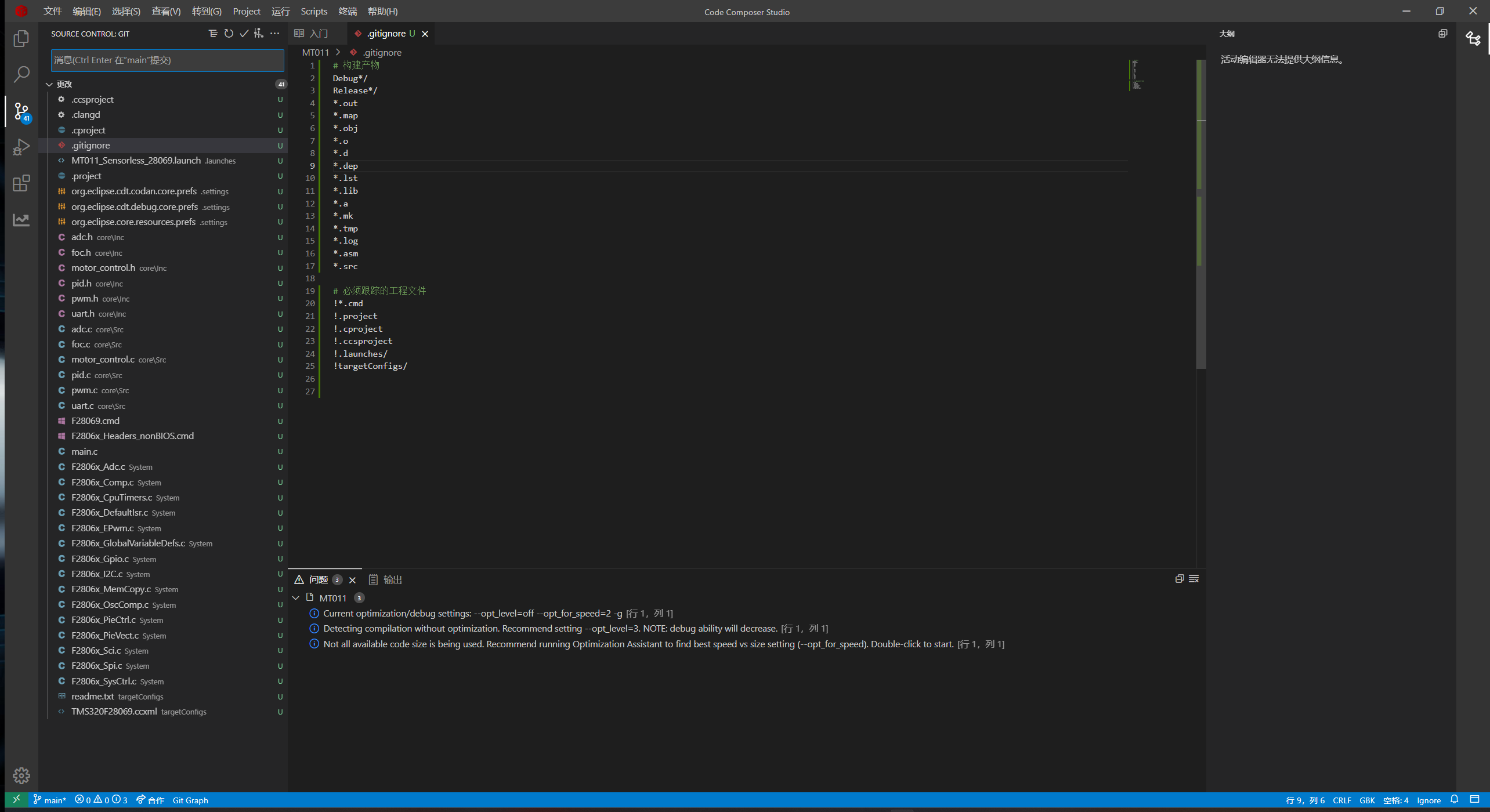

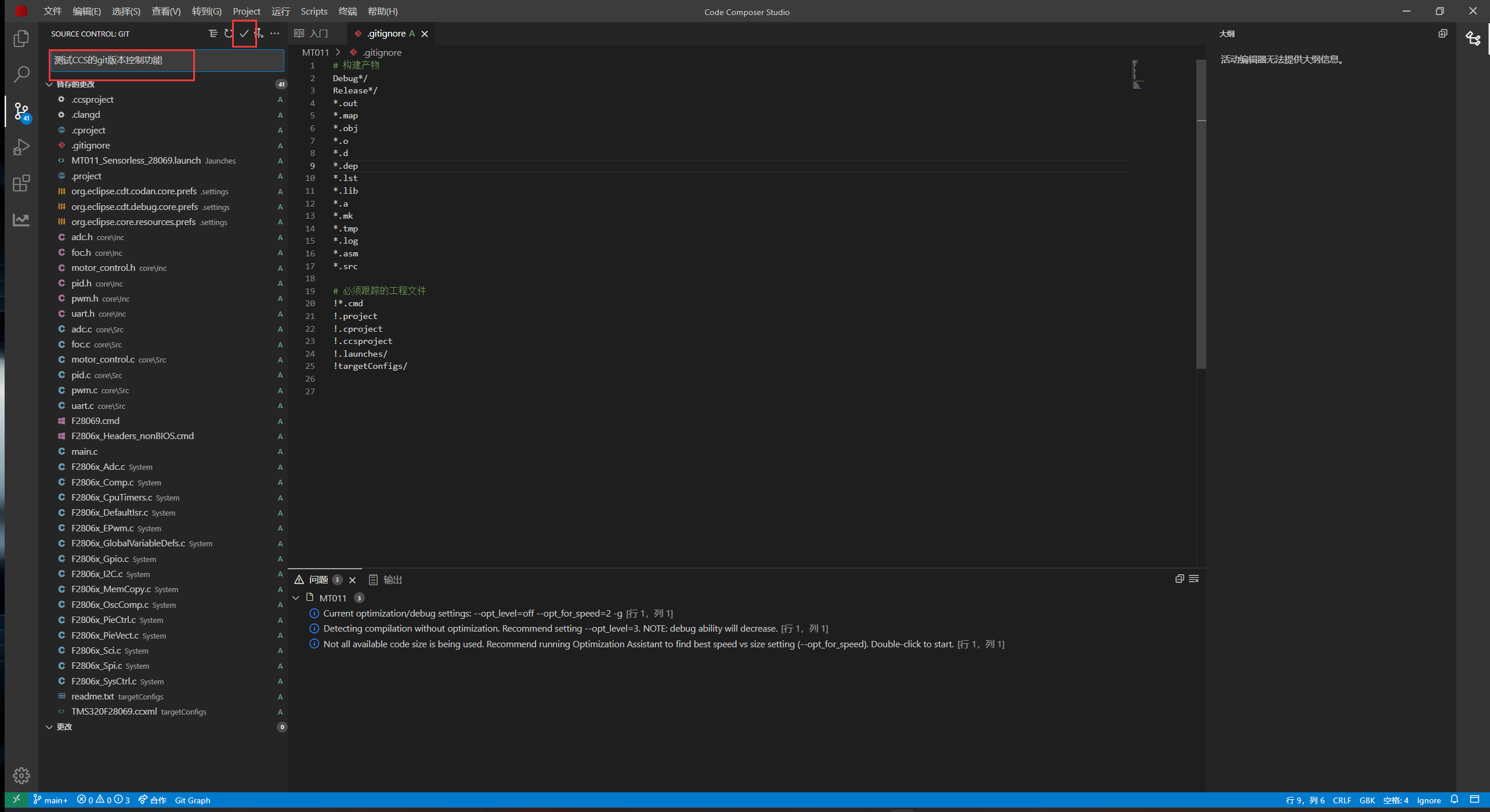

创建并保存.gitignore文件之后，左侧source control一栏显示已更改的文件就由原来的99+变为现在的40+了（视具体工程而定），而这些文件就是需要做版本控制的文件。

git仓库版本控制需要经历文件修改(用户更改了文件)->暂存更改->提交三个阶段。在已经添加了.gitignore文件之后直接通过IDE进行版本控制(也可以利用上述所说的git命令进行操作)，先点击暂存所有更改，之后输入备注完成提交。

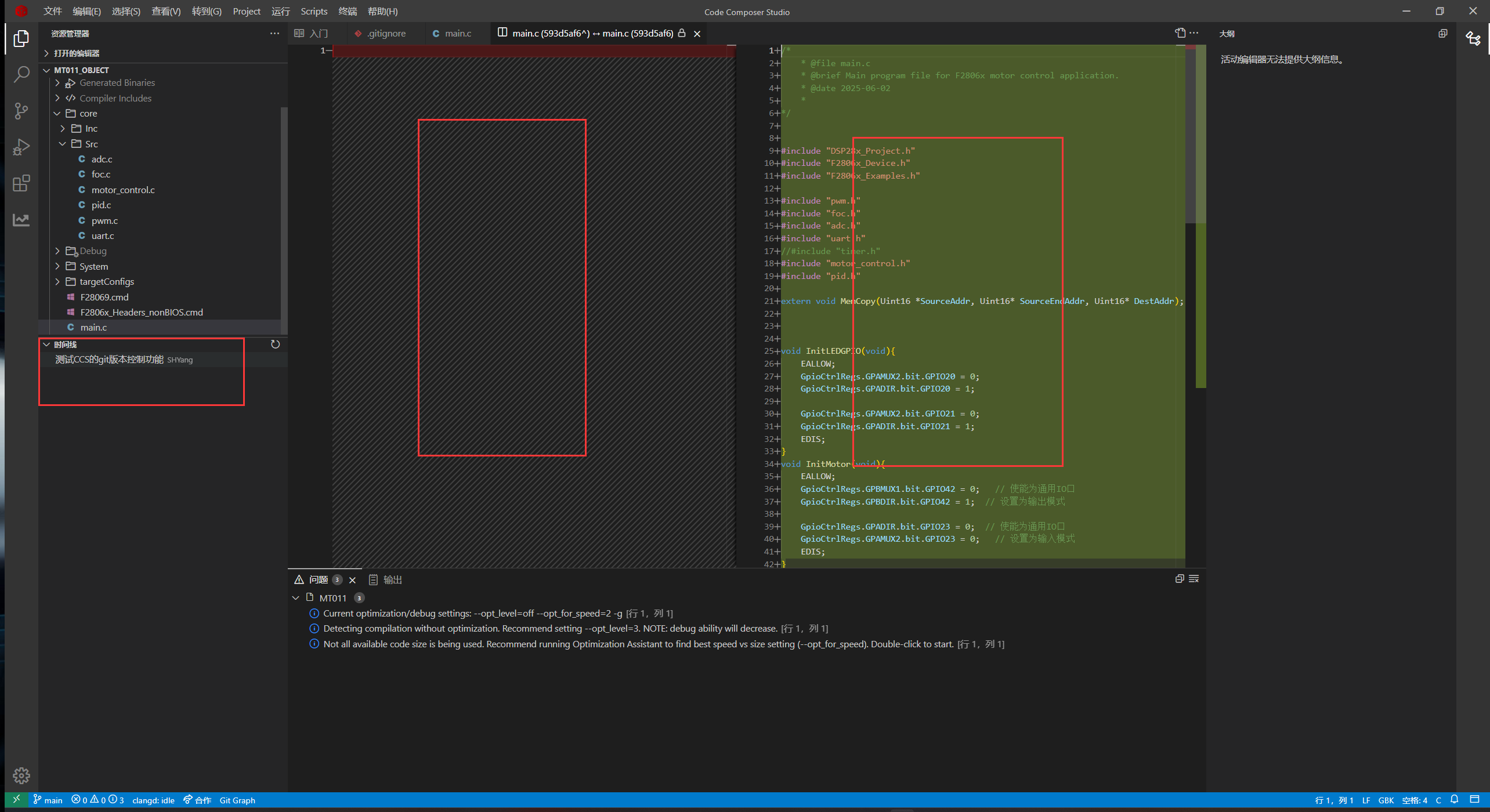

提交之后在左侧source control一栏就什么也不显示了，因为需要做版本控制的文件已经全部提交到git仓库去了，如果需要查看版本库，可以在资源管理器中的时间线进行查看，就可以看到文件的更改，由于仅仅提交了一个版本文件，故而中间左侧框图是空的，在进行下个版本更改之后就可以看到两个版本之间的对比了。

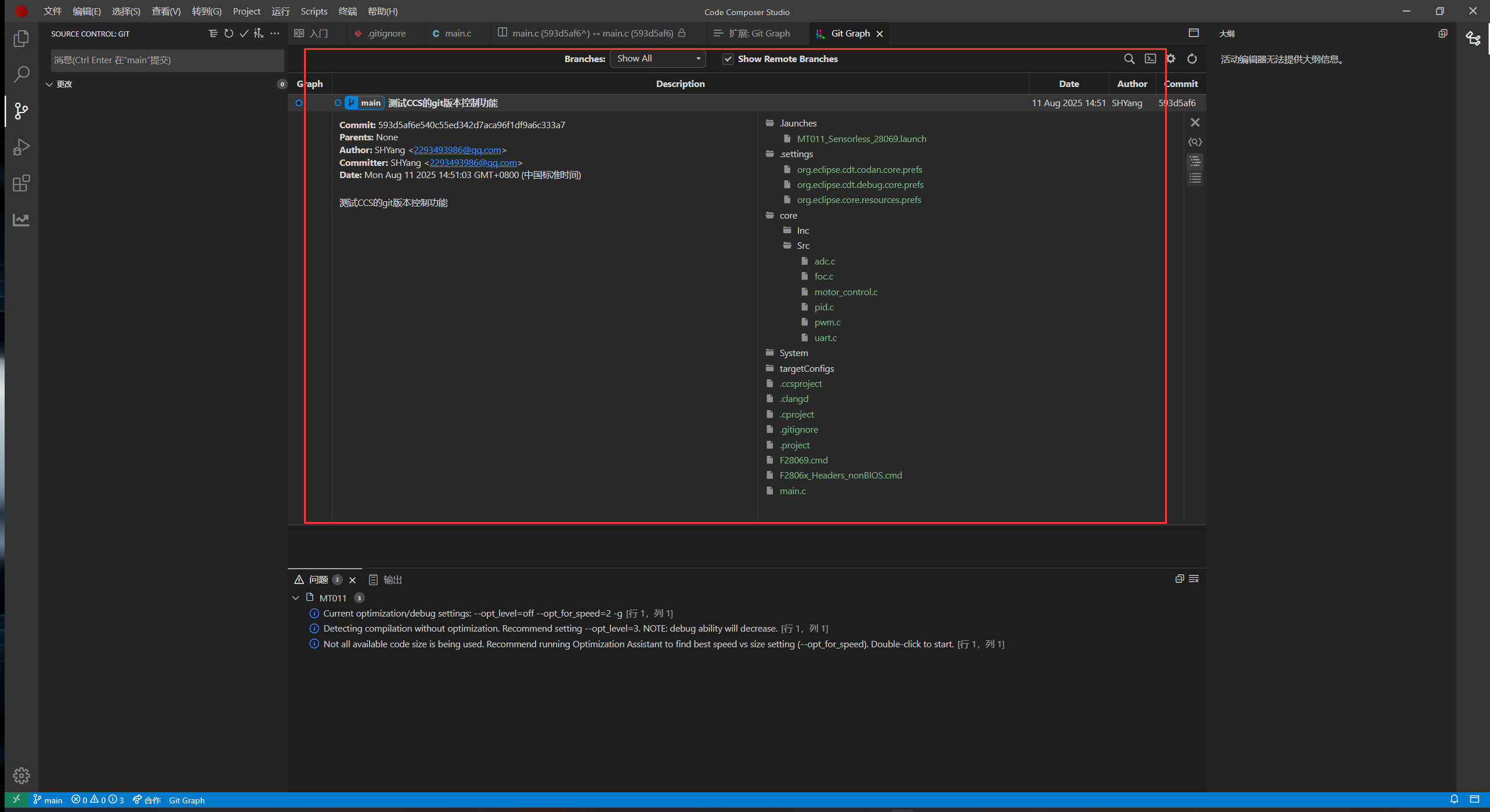

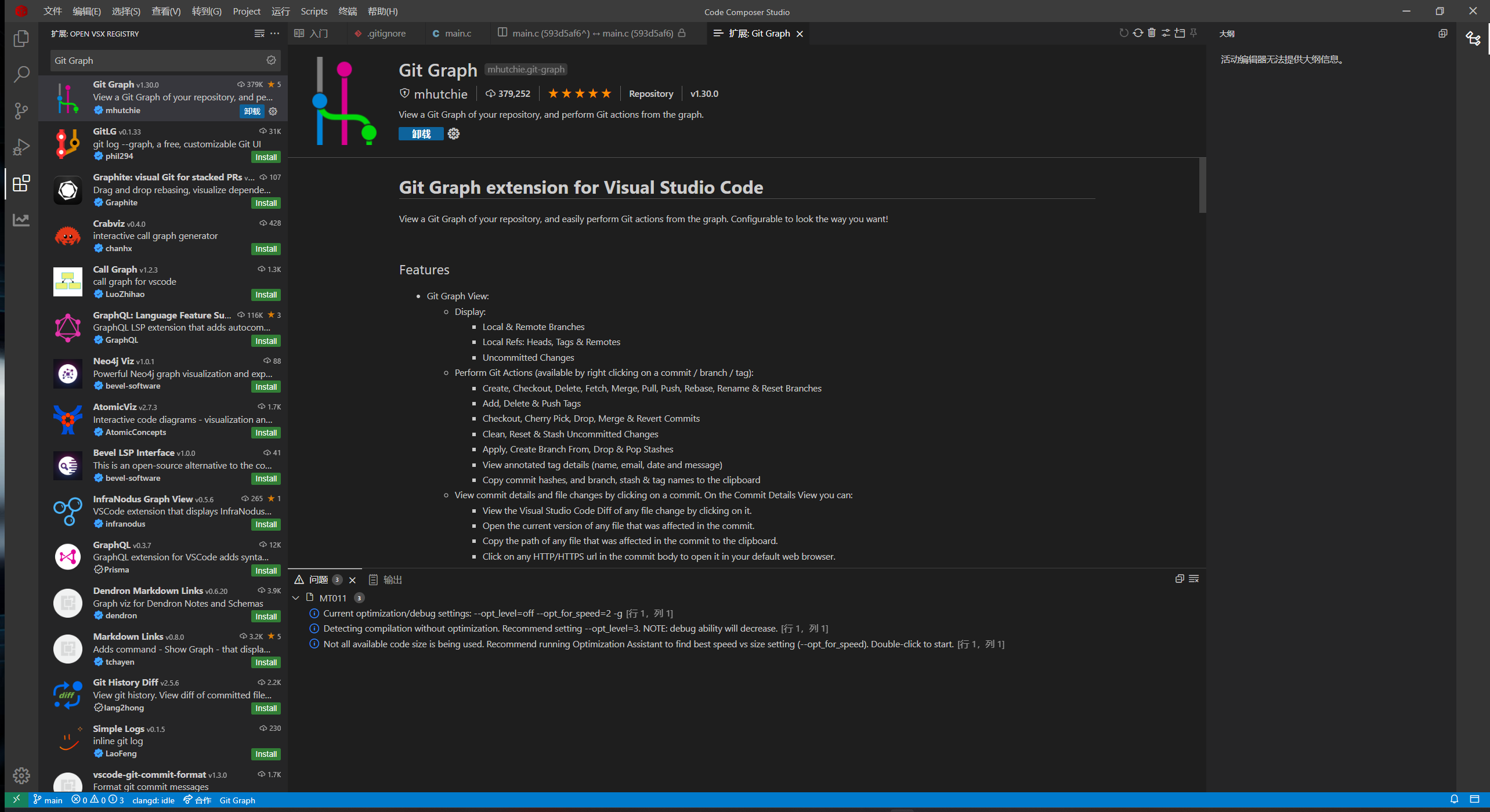

这种通过时间线查看git仓库版本的方法仅仅能看单独的文件的版本，这种方式仅仅能查一个文件，并不能直观看到之前提交版本都修改了哪些文件。这就需要在安装一个插件Git Graph，完成安装之后在左侧source control一栏种会显示一个图标view git graph，点击之后就可以看到具体的板块控制。

总结

本文详细介绍了CCS20.2.0软件的使用，着重介绍了如何从低版本CCS转到高版本CCS的软件兼容问题。当然，文章介绍的仅仅是一些CCS的基础功能， 基于Eclipse® Theia 框架的CCS还具有其他强大功能，比如说AI工具的引入，直接提高了代码编写效率，但是不可避免的是软件还会出现一些小bug（将软件关了重开基本都能解决），这与其强大功能相比无可厚非。CCS其他的相关配置可以阅读官方的软件说明手册。
CCS20.2.0官方软件说明
