在文章开头，我们可以从概述部分入手，简单介绍这篇技术博客的主题——一种高性能的PXI PXIe控制器。

标题：高性能PXI PXIe控制器：技术详解与应用展望

一、引言

在现代工业自动化和军用计算机领域，高性能的控制器是不可或缺的。本文将详细介绍一款采用Intel Core i7 第六代高性能处理器的PXI PXIe控制器，其4Link架构、16GB带宽以及兼容主流PXIe机箱等特性使其在数据处理和传输方面表现出色。此外，该控制器还提供了丰富的I/O接口，可灵活连接各种外部设备。

二、概述

这款PXI PXIe控制器采用Intel Core i7 第六代处理器，内存最大可支持32G DDR4。其采用PXI Express的link配置，为通用的4Port 4lan模式，这意味着数据吞吐量高达8GB S，远超传统控制器。此外，该控制器还具备丰富的I/O接口，包括VGA、DisplayPort、USB3.0和千兆以太网口等，可连接各类高速外部设备。产品设计经过严格测试，已广泛应用于工业自动化控制和军用计算机领域，表现出色且稳定可靠。

三、性能特性

超强的处理性能：该控制器支持Intel Core i7-6822EQ 2.X GHz处理器，具备强大的计算能力和高效的响应速度。
4Link架构：该控制器的4Link架构设计，保证了数据传输的高效性和稳定性。这种架构在保证数据传输速度的同时，也提高了的可靠性和扩展性。
16GB带宽：该控制器的带宽高达16GB，意味着它可以快速处理大量数据，满足高负载、高速度的数据处理需求。
兼容主流PXIe机箱：该控制器兼容主流的PXIe机箱，使得用户在选择机箱时具有更大的灵活性。
设计文件与支持：提供详细的设计文件、原理图&PCB以及FPGA源码等，方便用户进行定制和开发。此外，该控制器可直接制板，降低了开发成本和时间。

四、应用领域

由于该控制器的优异性能和稳定表现，它被广泛应用于工业自动化控制、军用计算机领域等。在这些领域中，该控制器的高效数据处理能力和强大的I/O接口使其成为理想的选择。

五、结论

综上所述，这款高性能的PXI PXIe控制器以其超强的处理性能、4Link架构、16GB带宽以及丰富的I/O接口等特点，成为工业自动化控制和军用计算机领域的理想选择。其经过严格测试的设计和成熟的应用表现，使其在长时间稳定可靠地工作方面表现出色。未来，随着技术的不断进步和应用领域的拓展，这款控制器将有更广泛的应用和更大的发展潜力。
PXI/PXIe控制器
4Link架构
16GB带宽
兼容主流PXIe机箱
设计文件！！！
原理图&PCB
FPGA源码
可直接制板

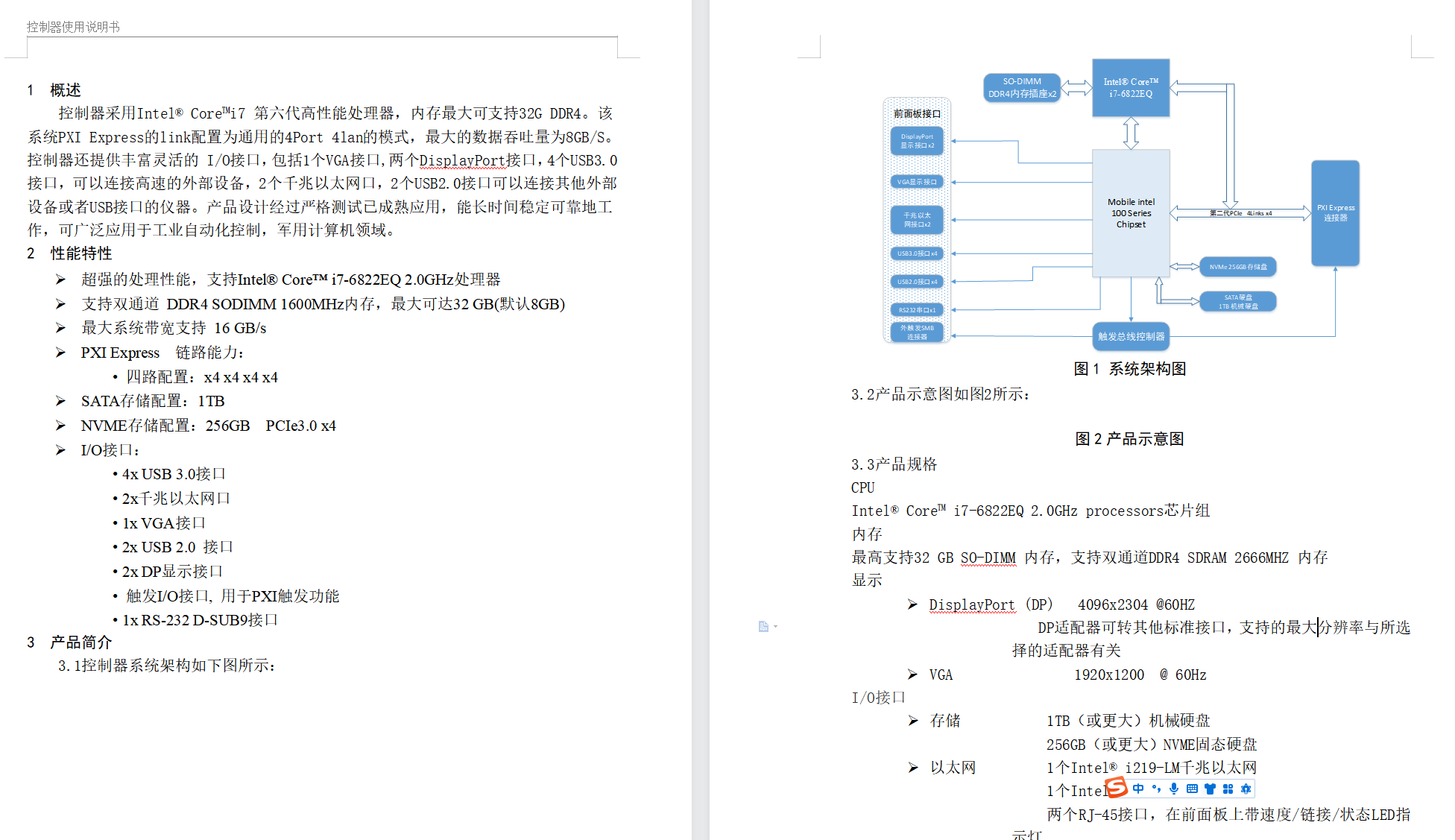

1 概述
控制器采用Intel? Core?i7 第六代高性能处理器，内存最大可支持32G DDR4。该PXI Express的link配置为通用的4Port 4lan的模式，最大的数据吞吐量为8GB/S。控制器还提供丰富灵活的 I/O接口，包括1个VGA接口,两个DisplayPort接口，4个USB3.0接口，可以连接高速的外部设备，2个千兆以太网口，2个USB2.0接口可以连接其他外部设备或者USB接口的仪器。产品设计经过严格测试已成熟应用，能长时间稳定可靠地工作，可广泛应用于工业自动化控制，军用计算机领域。
2 性能特性
?超强的处理性能，支持Intel? Core? i7-6822EQ 2.0GHz处理器
?支持双通道 DDR4 SODIMM 1600MHz内存，最大可达32 GB(默认8GB)
?最大带宽支持 16 GB/s
?PXI Express 链路能力：
? 四路配置：x4 x4 x4 x4
?SATA存储配置：1TB
?NVME存储配置：256GB PCIe3.0 x4
?I/O接口：
? 4x USB 3.0接口
? 2x千兆以太网口
? 1x VGA接口
? 2x USB 2.0 接口
? 2x DP显示接口
? 触发I/O接口, 用于PXI触发功能
? 1x RS-232 D-SUB9接口
3 产品简介

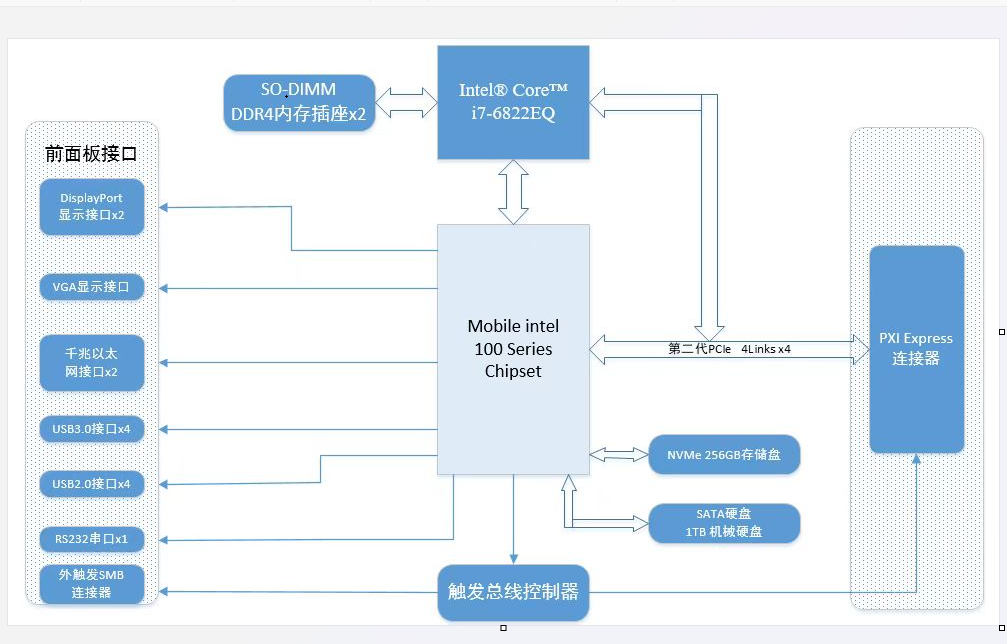

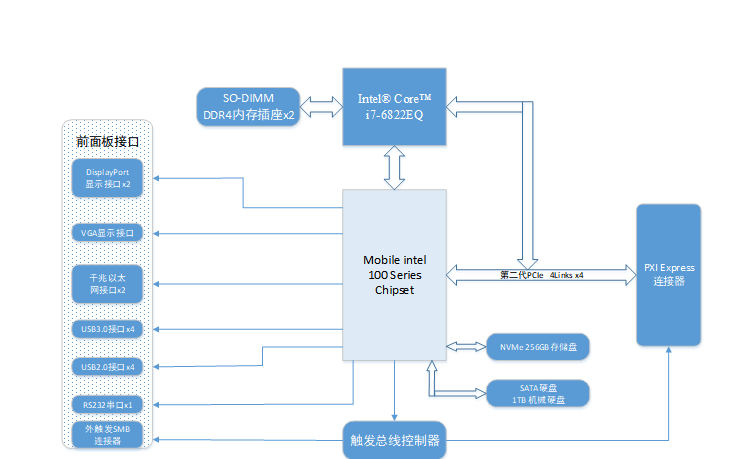

3.1控制器架构如下图所示：

图1 架构图
3.2产品示意图如图2所示：

图2产品示意图
3.3产品规格
CPU
Intel? Core? i7-6822EQ 2.0GHz processors芯片组
内存
最高支持32 GB SO-DIMM 内存，支持双通道DDR4 SDRAM 2666MHZ 内存
显示
?DisplayPort (DP) 4096x2304 @60HZ
DP适配器可转其他标准接口，支持的最大分辨率与所选择的适配器有关
?VGA 1920x1200 @ 60Hz
I/O接口
?存储 1TB（或更大）机械硬盘
256GB（或更大）NVME固态硬盘
?以太网 1个Intel? i219-LM千兆以太网
1个Intel? i210千兆以太网
两个RJ-45接口，在前面板上带速度//状态LED指示灯
?USB 前面板上包含4×USB3.0和2×USB2.0接口
?触发I/O 前面板包含SMB连接器，可连接外部触发信号或接收来
自PXI触发总线的信号
机械和环境参数
?尺寸 3U 3槽PXIe/CompactPCIe标准
?所需插槽 1个槽+2个控制器扩展槽
?重量 <1kg
?工作温度 0～60℃
?存储温度 -10～80℃
相对湿度 5%至95%，非冷凝

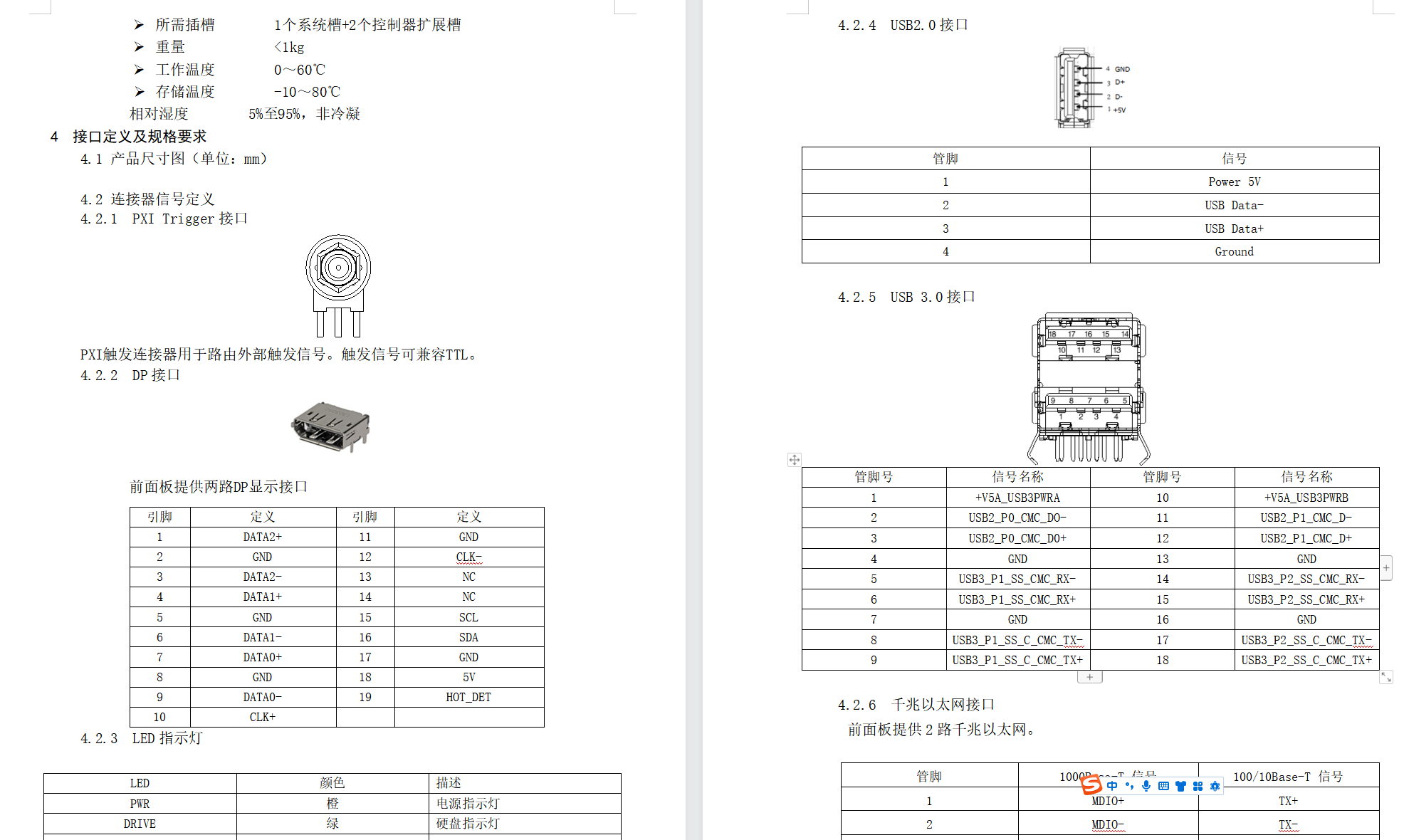

4 接口定义及规格要求
4.1 产品尺寸图（单位：mm）

4.2 连接器信号定义
4.2.1 PXI Trigger接口

PXI触发连接器用于路由外部触发信号。触发信号可兼容TTL。
4.2.2 DP接口

前面板提供两路DP显示接口

引脚定义引脚定义
1DATA2+11GND
2GND12CLK-
3DATA2-13NC
4DATA1+14NC
5GND15SCL
6DATA1-16SDA
7DATA0+17GND
8GND185V
9DATA0-19HOT_DET
10CLK+
4.2.3 LED指示灯

LED颜色描述
PWR橙电源指示灯
DRIVE绿硬盘指示灯

4.2.4 USB2.0接口

管脚信号
1Power 5V
2USB Data-
3USB Data+
4Ground

4.2.5 USB 3.0接口

管脚号信号名称管脚号信号名称
1+V5A_USB3PWRA10+V5A_USB3PWRB
2USB2_P0_CMC_DO-11USB2_P1_CMC_D-
3USB2_P0_CMC_D0+12USB2_P1_CMC_D+
4GND13GND
5USB3_P1_SS_CMC_RX-14USB3_P2_SS_CMC_RX-
6USB3_P1_SS_CMC_RX+15USB3_P2_SS_CMC_RX+
7GND16GND
8USB3_P1_SS_C_CMC_TX-17USB3_P2_SS_C_CMC_TX-
9USB3_P1_SS_C_CMC_TX+18USB3_P2_SS_C_CMC_TX+

4.2.6 千兆以太网接口
前面板提供2路千兆以太网。

管脚1000Base-T 信号100/10Base-T 信号
1MDIO+TX+
2MDIO-TX-
3MDI1+RX+
4MDI1-Reserved
5MDI2+Reserved
6MDI2-RX-
7MDI3+Reserved
8MDI3-Reserved
每个以太网端口有2个LED灯，一个Active/Link指示灯和一个Speed指示灯。
4.2.7 串口定义

管脚号RS-232 管脚号RS-232
1DCD6DSR
2RXD7RTS
3TXD8CTS
4DTR9RI
5GND
