【STM32】GPIO的pull up、pull down和no pull的意义和配置方法
GPIO Pull-up/Pul-down：是否启用内部上下拉电阻。
首先，确定GPIO口的输入和输出，进而:
1.当GPIO处于output模式，一般选择no pull，引脚能够正确地输出目标值;
2.当GPIO处于input模式，需要根据默认的输入值来确定配置模式，如果默认输入的值为1时，最好配置为pull up,否则，最好配置为pull down.
3.当按照上面的规则进行配置之后，则能够避免外部电路没有上拉、下拉电阻时出现的不确定情况。

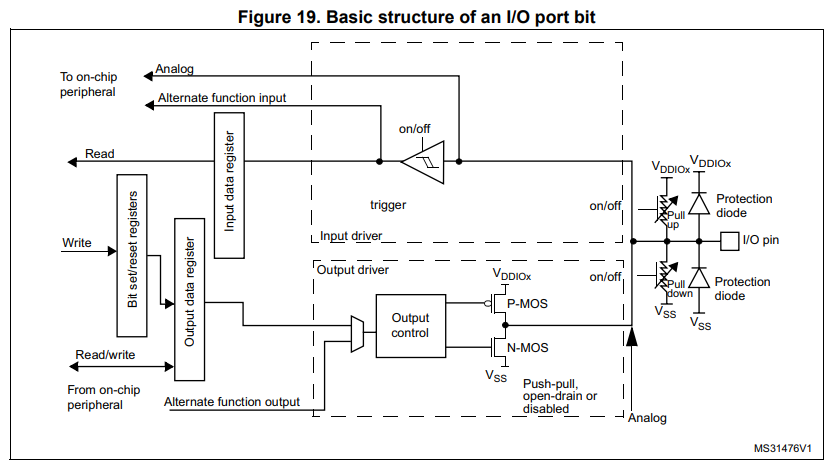

图片来源：参考手册GPIO章节
注意: 上拉(pull up)就是将不确定的信号通过一个电阻钳位在高电平，电阻同时起到限流作用;而下拉(pull down)就是将不确定的信号通过一个电阻钳位在低电平，电阻同时起到限流作用。
open-drain 开漏只能输出低电平，且只有N_MOS导通；想要输出高电平，必须外部再接一个上拉电阻(pul-up resistor)。
注意:开漏如果不连接外部的上拉电阻，则只能输出低电平。作为IIC引脚时，内部上拉电阻不能替代外部上拉，主要是因为内部上拉电阻的阻值太大（20k），远高于 I²C 推荐值，会导致信号上升沿变缓。
