引言：点亮你的嵌入式世界——初识OLED与STM32

在现代嵌入式系统的开发中，用户界面的重要性日益凸显。无论是便携式设备、智能硬件，还是工业控制面板上的状态显示，一块清晰、高效的显示屏都能极大地提升用户体验和信息传递效率。OLED（Organic Light-Emitting Diode）显示屏凭借其出色的显示效果和低功耗特性，在这些领域获得了广泛应用。例如，在智能手环、小型测试仪器、物联网终端设备上，OLED屏几乎成为了标配。

而谈到驱动这些外设的“大脑”，意法半导体（STMicroelectronics）的STM32系列微控制器无疑是市场上的佼佼者。基于ARM Cortex-M内核的STM32因其强大的性能、丰富的外设接口、完善的生态系统以及高性价比，深受广大嵌入式工程师的青睐。STM32具备灵活的GPIO控制能力以及I2C、SPI等多种通信接口，使其能够轻松驱动各类传感器和显示模块，包括我们今天的主角——OLED显示屏。

本教程的核心价值在于，带领读者从零开始，一步步掌握使用STM32微控制器驱动OLED显示屏所需的全部核心技能。我们将从最基础的硬件连接讲起，深入到驱动代码的编写与调试，最终目标是让你能够充满信心地在自己的项目中点亮OLED屏幕，并随心所欲地显示所需信息。通过本教程的学习，你不仅能够理解OLED的工作原理和STM32的控制方法，更能获得一次完整的嵌入式项目实践体验。

基础先行：OLED显示屏与STM32概览

在正式开始动手实践之前，了解一些关于OLED显示屏和STM32微控制器的基础知识是非常必要的。这能帮助我们更好地理解后续的硬件连接和软件编程。

OLED技术简介

什么是OLED？ OLED，全称Organic Light-Emitting Diode，即有机发光二极管。与传统的LCD（液晶显示器）需要背光源不同，OLED是一种自发光技术。当电流通过特定的有机材料薄膜时，这些材料就会发光。 CSDN博客-STM32：0.96寸OLED屏驱动全解析指出，OLED被誉为第三代显示技术。

OLED的优势：

自发光： 无需背光源，像素独立发光，可实现纯黑显示，对比度极高。
高对比度： 由于黑色像素不发光，对比度远超LCD。
宽视角： 图像在不同角度下观看失真小。
低功耗： 显示黑色时像素不耗电，整体功耗较低，尤其适合电池供电设备。
轻薄： 结构简单，可以做得非常薄，甚至实现柔性显示。
响应速度快： 像素响应时间短，动态画面更流畅。

常见OLED模块规格：

尺寸： 嵌入式应用中常见的有0.91寸、0.96寸、1.3寸等。
分辨率： 例如0.96寸OLED屏常见分辨率为128x64像素（横向128点，纵向64点）。CSDN文库-【0.96寸OLED显示屏技术解析】中对此有详细描述。
颜色： 常见的有单色（如白色、蓝色、黄色）和双色（如上黄下蓝）OLED。

核心驱动IC简介： OLED屏幕本身需要专门的驱动芯片来控制像素的亮灭和显示内容。常见的驱动IC有：

SSD1306： 这是一款非常流行的单色OLED驱动IC，广泛用于128x64或128x32分辨率的OLED模块。它内部集成了控制器、RAM（GDDRAM - Graphic Display Data RAM）和振荡器。 CSDN博客-SSD1306 OLED驱动芯片详细介绍。
SH1106： 另一款常见的驱动IC，功能与SSD1306类似，也常用于128x64分辨率的屏幕，但其RAM较大 (132x64)，寻址方式与SSD1306略有不同。
其他如SSD1315、SSD1309等，根据屏幕尺寸和特性会有不同选择。立创商城-OLED显示屏列表也列出了一些型号及其核心芯片。

驱动IC负责接收来自微控制器（如STM32）的命令和数据，并将这些信息转换为控制OLED像素点亮灭的信号。

STM32微控制器简介

STM32系列特点： STM32是意法半导体推出的一系列基于ARM Cortex-M内核的32位微控制器。其主要特点包括：

高性能内核： Cortex-M0, M0+, M3, M4, M7, M33等多种内核，满足不同性能需求。
丰富外设： 集成了大量的通用和专用外设，如GPIO、ADC、DAC、Timers、USART、I2C、SPI、CAN、USB、Ethernet等。
低功耗模式： 提供多种低功耗模式，适用于电池供电应用。
强大的开发生态： 官方提供STM32CubeMX配置工具、HAL/LL驱动库、STM32CubeIDE集成开发环境，社区资源丰富。

为何选择STM32驱动OLED：

强大的IO控制能力： STM32的GPIO引脚功能强大且配置灵活，可以轻松模拟或使用硬件I2C/SPI接口与OLED通信。
充足的处理能力： 即使是入门级的STM32型号，其处理能力也足以应对OLED的数据处理和显示刷新任务。
成熟的开发工具链： STM32CubeMX可以快速配置I2C/SPI等外设，HAL库则大大简化了底层驱动的编写难度。
广泛的应用和资料： 网络上有大量基于STM32驱动OLED的教程和开源代码，方便学习和参考。CSDN博客-【强烈推荐】基于stm32的OLED各种显示实现就是一个典型的例子。

了解了OLED和STM32的基本情况后，我们就可以开始探索如何将它们连接起来并进行控制了。

核心技能之硬件篇：STM32与OLED的“亲密接触”

硬件连接是STM32驱动OLED的第一步，也是至关重要的一步。正确的硬件连接是软件程序能够正常工作的基础。本章节将详细介绍STM32与OLED模块之间通信接口的选择、模块引脚功能以及典型的连接方式和注意事项。

通信接口的选择与对比

OLED模块通常支持多种通信接口，其中最常见的是I2C和SPI。STM32微控制器也内置了硬件I2C和SPI控制器，可以方便地与OLED模块进行通信。

I2C (Inter-Integrated Circuit) 接口

工作原理简述： I2C是由飞利浦公司（现恩智浦半导体）开发的一种串行、半双工、多主控通信总线。它仅使用两根信号线：SCL（Serial Clock，串行时钟线）和SDA（Serial Data，串行数据线）。通信时，主设备（通常是STM32）通过SCL产生时钟信号，并通过SDA发送或接收数据。每个连接到总线上的从设备（如OLED模块）都有一个唯一的7位或10位地址，主设备通过发送地址来选择特定的从设备进行通信。知乎专栏-STM32F103 OLED显示 (iic协议) 对I2C有基础介绍。
优点：
- 引脚数量少：只需要SCL和SDA两根线（外加电源VCC和地GND）。
- 硬件连接简单：对于支持的设备，连接非常方便。
- 支持多主多从：虽然在驱动OLED时通常是STM32作为主，OLED作为从。
缺点：
- 速度相对SPI较慢：标准模式100kbps，快速模式400kbps，高速模式可达3.4Mbps，但仍不及SPI。
- 协议相对复杂一些，需要处理起始/停止条件、应答信号等。

SPI (Serial Peripheral Interface) 接口

工作原理简述： SPI是由摩托罗拉公司提出的一种高速、全双工、同步的串行通信接口。它通常使用四条线：SCLK（Serial Clock，串行时钟）、MOSI（Master Out Slave In，主出从入）、MISO（Master In Slave Out，主入从出）和CS（Chip Select，片选，有时也叫SS - Slave Select）。在驱动OLED时，通常STM32只向OLED发送数据，MISO线可能用不到（三线SPI）。CS线用于选择与哪个从设备通信。 CSDN博客-基于SPI通信方式的OLED显示对SPI有详细介绍，包括时序和模式。
优点：
- 通信速率高：SPI的时钟频率可以达到几十MHz，数据传输速度快，适合需要高刷新率的显示应用。
- 协议相对简单：数据传输直接，没有复杂的寻址和应答机制。
- 支持全双工通信（虽然驱动OLED时主要是单向）。
缺点：
- 占用引脚相对较多：通常需要3到4根信号线（外加电源和地）。
- 没有指定的流控制和应答机制，数据可靠性相对I2C稍逊。

选择建议

选择I2C还是SPI，主要取决于项目的具体需求：

对刷新率要求不高，或MCU引脚资源紧张： 优先选择I2C。例如，显示静态文本、简单图标等。
需要较高的刷新率，显示动态内容或动画，且MCU引脚资源充足： 优先选择SPI。

本教程后续软件部分会分别对这两种接口的驱动实现进行介绍，但会侧重于一种进行详细代码演练。

OLED模块引脚功能详解 (以常见SSD1306模块为例)

不同厂家和型号的OLED模块引脚定义可能略有差异，但核心功能引脚基本一致。以下以常见的基于SSD1306驱动IC的0.96寸OLED模块为例：

图1: 典型OLED模块引脚示意图 (概念图)

VCC： 电源正极。通常连接到STM32的3.3V电源。
GND： 电源地。连接到STM32的GND。
SCL/SCK：
- 在I2C模式下，此引脚为SCL（Serial Clock），连接到STM32的I2C SCL引脚。
- 在SPI模式下，此引脚为SCK（Serial Clock）或CLK，连接到STM32的SPI SCK引脚。
SDA/MOSI/DIN：
- 在I2C模式下，此引脚为SDA（Serial Data），连接到STM32的I2C SDA引脚。
- 在SPI模式下，此引脚为MOSI（Master Out Slave In）或DIN（Data In），连接到STM32的SPI MOSI引脚。
RES/RST (Reset)： 复位引脚。低电平有效。通常连接到STM32的一个GPIO引脚，由软件控制复位；或者通过外部RC电路实现上电复位。模块初始化前需要进行复位操作。 SSD1306数据手册中关于RES#引脚有说明。
DC (Data/Command)： 数据/命令选择引脚。此引脚在SPI模式下常见。
- 高电平：表示接下来通过MOSI发送的是显示数据。
- 低电平：表示接下来通过MOSI发送的是控制命令。
- 连接到STM32的一个GPIO引脚。
- 在I2C模式下，数据/命令的选择是通过I2C协议中的特定字节（Control Byte）来区分的，模块上可能没有独立的DC引脚，或者该引脚在I2C模式下有其他定义或需固定接高/低电平。
CS (Chip Select)： 片选引脚。此引脚在SPI模式下常见。低电平有效。当有多个SPI从设备时，通过CS线选择要通信的OLED模块。连接到STM32的一个GPIO引脚。如果SPI总线上只有一个OLED模块，有些模块设计允许将CS直接接地。
BS0, BS1, BS2等 (Bus Select)： 某些OLED模块上会有这些引脚（或通过电阻跳线配置），用于选择模块的通信接口模式（如4线SPI、3线SPI、I2C、8080并口等）。使用前务必查阅模块的数据手册，确保模块配置为所需的通信模式。例如，一篇关于OLED模块的文章中提到了ALIENTEK OLED模块通过BS0/BS1/BS2设置接口模式。

非常重要： 务必查阅你所使用的OLED模块的具体规格书或数据手册，确认引脚定义和接口配置方式。

STM32与OLED的典型硬件连接图

以下给出STM32与OLED模块在I2C和SPI模式下的典型连接示意。假设使用的STM32型号为STM32F103C8T6，OLED模块工作电压为3.3V。

I2C连接方式

假设OLED模块已配置为I2C模式。

OLED VCC ↔ STM32 3.3V
OLED GND ↔ STM32 GND
OLED SCL ↔ STM32 PB6 (或其他I2C1_SCL / I2C2_SCL引脚)
OLED SDA ↔ STM32 PB7 (或其他I2C1_SDA / I2C2_SDA引脚)
OLED RES ↔ STM32 PA0 (或其他GPIO，用于软件复位)

关于上拉电阻： I2C总线的SCL和SDA线路上通常需要接上拉电阻（例如4.7kΩ到10kΩ）到3.3V。很多OLED模块（尤其是4针模块）内部已经集成了上拉电阻，此时外部可以不再添加。如果模块没有集成或不确定，建议外部添加。具体可参考 SSD1306 OLED显示屏终极指南中的硬件连接部分。

图2: STM32与OLED I2C连接示意图 (概念图)

SPI连接方式 (4线为例)

假设OLED模块已配置为4线SPI模式。

OLED VCC ↔ STM32 3.3V
OLED GND ↔ STM32 GND
OLED SCK/CLK ↔ STM32 PA5 (或SPI1_SCK / SPI2_SCK)
OLED MOSI/DIN ↔ STM32 PA7 (或SPI1_MOSI / SPI2_MOSI)
OLED RES ↔ STM32 PA0 (或其他GPIO)
OLED DC ↔ STM32 PA1 (或其他GPIO)
OLED CS ↔ STM32 PA4 (或其他GPIO，SPI1_NSS通常可配置为软件控制)

图3: STM32与OLED SPI连接示意图 (概念图)

硬件连接注意事项

硬件连接关键点

电源匹配： 绝大多数OLED模块设计为3.3V供电，可以直接由STM32的3.3V电源引脚供电。切勿将5V直接供给仅支持3.3V的OLED模块，除非模块自身带有LDO（低压差线性稳压器）和电平转换电路。错误的电压可能永久损坏模块或MCU。一篇博客中特别强调了部分OLED屏不可以直接接5V。
电平兼容性： STM32的GPIO通常工作在3.3V TTL电平。确保OLED模块的信号引脚（SCL/SDA, SCK/MOSI, RES, DC, CS）也能在此电平下正常工作。如果STM32工作在不同电压域或OLED模块需要不同电平，则必须使用电平转换电路。关于硬件电路设计之电平转换电路的文章对此有详细讨论。
复位电路： OLED模块的RES/RST引脚低电平有效。确保在MCU初始化OLED之前，能有效地对OLED模块进行复位。通常通过MCU的GPIO控制，先拉低一段时间（几毫秒），再拉高。
接口模式配置： 对于支持多种通信模式的OLED模块，务必根据模块数据手册，通过板上的跳线、0欧电阻或BSx引脚的电平设置，将OLED模块正确配置为你想要使用的通信模式（I2C或SPI）。
仔细检查接线： 在上电前，务必反复检查所有连接的正确性，特别是VCC和GND，防止接反。错误的连接可能导致短路，损坏STM32或OLED模块。
I2C地址确认（I2C模式）： 大部分0.96寸OLED模块的I2C地址是0x78（写地址）或0x3C（7位地址，不含读写位）。有些模块可能有不同的地址或可以通过跳线选择。务必确认模块的实际I2C地址，否则通信会失败。
SPI模式CPOL/CPHA（SPI模式）： SPI通信有四种模式，由时钟极性（CPOL）和时钟相位（CPHA）决定。需要确保STM32 SPI控制器的CPOL/CPHA设置与OLED模块的要求一致。通常SSD1306这类IC在SPI模式下工作在模式0 (CPOL=0, CPHA=0) 或模式3 (CPOL=1, CPHA=1)。请查阅驱动IC数据手册。

确保以上硬件连接无误后，我们就可以进入软件编程阶段了。

核心技能之软件篇：让OLED随芯而动

当硬件连接就绪，软件编程便成为驱动OLED显示屏的核心环节。本章将引导你完成STM32的开发环境搭建，理解OLED驱动程序的基本架构，掌握如何使用STM32CubeMX配置I2C或SPI外设，并详细解析OLED驱动中的核心函数编写。最后，我们将通过一个“Hello, OLED!”的实战演练，让你亲手点亮屏幕，并分享一些调试技巧。

开发环境搭建

一个高效的开发环境是顺利进行嵌入式开发的基石。

STM32CubeMX： 这是ST官方提供的图形化配置工具。通过它，我们可以直观地配置STM32的时钟系统、GPIO功能、外设参数（如I2C、SPI），并自动生成初始化C代码。这极大地简化了底层配置的复杂度。
IDE选择：
- Keil MDK： 一款非常流行且功能强大的ARM Cortex-M集成开发环境，拥有成熟的编译器和调试器。
- STM32CubeIDE： ST官方推出的基于Eclipse的免费IDE，集成了STM32CubeMX的功能，提供了从配置到编码再到调试的一站式开发体验。
- 其他支持ARM GCC的IDE，如IAR EWARM、VS Code + PlatformIO等。
HAL库/LL库简介： ST为STM32系列提供了硬件抽象层（HAL）库和底层（LL）库。
- HAL库： 提供了高层次的、功能丰富的API函数，屏蔽了底层硬件的复杂性，使得代码更易于移植和理解。但可能会带来一些性能开销和代码体积的增加。
- LL库： 提供了更接近硬件寄存器操作的API，代码执行效率高，体积小巧，但使用起来相对复杂一些。
本教程推荐初学者使用HAL库，因为它能让你更快地关注OLED驱动逻辑本身，而不是陷入繁琐的寄存器配置。

OLED驱动程序架构

一个典型的OLED驱动程序通常包含以下组成部分：

头文件 (如 `oled.h`)：
- 声明驱动提供的外部接口函数（如 `OLED_Init()`, `OLED_ShowChar()` 等）。
- 定义与OLED相关的宏，如屏幕尺寸 (宽度、高度)、通信接口参数（I2C地址）、驱动IC命令等。
- 声明外部依赖（如STM32 HAL库的头文件）。
源文件 (如 `oled.c`)：
- 实现 `oled.h` 中声明的各项函数。
- 包含底层的命令/数据发送函数（通过I2C或SPI）。
- 可能包含OLED的本地显存缓冲区（Graphic Display Data RAM - GDDRAM的映射）。
- 包含字库数据（ASCII字符点阵，或者中文字库）。
关键数据结构：
- 屏幕缓冲区 (Framebuffer)： 大多数OLED驱动（尤其是为了提高刷新效率和支持复杂图形操作）会在MCU的RAM中开辟一块与OLED显存同样大小的区域作为本地缓冲区。所有的绘图操作先在本地缓冲区进行，完成后再通过一个刷新函数一次性将缓冲区内容传输到OLED的GDDRAM。对于128x64的单色OLED，其GDDRAM大小为 128 * (64/8) = 1024字节。电子发烧友网的文章提到SSD1306的显存组织和本地缓冲区的概念。
驱动IC命令集简介 (以SSD1306为例)： 驱动IC通过接收特定的命令字节来执行不同的操作。例如SSD1306的部分常用命令 (参考SSD1306芯片命令介绍):
- 0xAE: 关闭显示 (Display OFF)
- 0xAF: 开启显示 (Display ON)
- 0x81, [contrast_value]: 设置对比度
- 0xA6: 正常显示 (像素点亮) / 0xA7: 反相显示 (像素点灭)
- 0x20, [addressing_mode]: 设置内存寻址模式 (如页寻址、水平寻址)
- 0xB0-0xB7: 设置页起始地址 (页寻址模式下)
- 0x00-0x0F: 设置列地址低4位
- 0x10-0x1F: 设置列地址高4位
- 0x40: 设置显示起始行
- 0xD3, [offset]: 设置显示偏移
- 0xC8: COM输出扫描方向重映射 (正常是C0, C8是上下翻转)
驱动程序的初始化函数就是发送一系列这样的命令来配置OLED的工作状态。

基于STM32CubeMX配置外设（I2C/SPI）

使用STM32CubeMX可以大大简化外设的初始化配置。下面分别介绍I2C和SPI的配置步骤。

I2C配置步骤 (以I2C1为例)

打开STM32CubeMX，选择或创建你的STM32项目。
在Pinout & Configuration视图中，找到Connectivity类别，点击I2C1。
在Mode下拉菜单中选择 \"I2C\"。此时，相关的SCL和SDA引脚（如PB6, PB7）会自动被分配。
在Parameter Settings选项卡中：
- I2C Speed Mode： 根据OLED模块支持情况选择 Standard Mode (100kHz) 或 Fast Mode (400kHz)。
- 其他参数如Addressing Mode (7-bit)、Clock No Stretch Mode等通常保持默认。
（可选）配置OLED的RES引脚：选择一个空闲的GPIO引脚（如PA0），设置为GPIO_Output模式，用于软件复位。
切换到Clock Configuration视图，确保I2C的时钟源已正确配置并使能。
在Project Manager视图中设置项目名称、路径、工具链/IDE (如MDK-ARM或STM32CubeIDE)。
点击 \"GENERATE CODE\" 生成初始化代码。

图4: STM32CubeMX I2C配置示意图 (概念图)

SPI配置步骤 (以SPI1为例)

在Pinout & Configuration视图中，找到Connectivity类别，点击SPI1。
在Mode下拉菜单中选择 \"Full-Duplex Master\" (如果模块有MISO) 或 \"Transmit Only Master\" (如果模块无MISO或不使用)。OLED驱动通常是主发从收。
相关的SCK、MOSI、MISO引脚会自动分配（如PA5, PA7, PA6）。如果使用Transmit Only Master，MISO引脚可以不用。
在Parameter Settings选项卡中：
- Frame Format： Motorola
- Data Size： 8 Bits
- First Bit： MSB First (最高位在前)
- Clock Polarity (CPOL)： 根据OLED模块驱动IC手册确定，通常为Low (0) 或 High (1)。SSD1306常用CPOL=0, CPHA=0或CPOL=1, CPHA=1。
- Clock Phase (CPHA)： 根据OLED模块驱动IC手册确定，通常为1 Edge (0) 或 2 Edge (1)。
- NSS Signal Type： Software。这样我们可以用任意GPIO作为CS片选信号，由软件控制。
- Prescaler： 设置SPI时钟速率。计算公式通常是 APBx Clock / Prescaler。选择一个合适的值，不要超过OLED模块支持的最高速率。
配置OLED的RES、DC、CS引脚：选择3个空闲的GPIO引脚，分别设置为GPIO_Output模式。
切换到Clock Configuration视图，确保SPI的时钟源已正确配置并使能。
在Project Manager视图中设置项目信息并生成代码。

图5: STM32CubeMX SPI配置示意图 (概念图)

生成代码后，HAL库会提供如 `HAL_I2C_Mem_Write()` (I2C) 或 `HAL_SPI_Transmit()` (SPI) 等函数，用于与OLED进行通信。

OLED驱动核心函数编写与解析

以下是一些核心的OLED驱动函数，以SSD1306和I2C通信为例进行说明。SPI的实现逻辑类似，主要是底层通信函数不同，并且需要控制DC和CS引脚。

命令与数据发送函数

对于I2C通信，SSD1306有固定的设备地址（通常是0x3C，不包含R/W位）。发送数据时，还需要指定一个控制字节，表明接下来的是命令（0x00）还是数据（0x40）。

// oled.h (部分)#define OLED_ADDRESS (0x3C << 1) // 0x3C是7位地址, HAL库函数通常需要8位地址(含R/W位,最低位0为写)#define OLED_CMD_REG 0x00 // 命令寄存器地址 (I2C控制字节)#define OLED_DATA_REG 0x40 // 数据寄存器地址 (I2C控制字节)// oled.c (部分)// 声明I2C句柄，由CubeMX生成，在main.c中定义和初始化extern I2C_HandleTypeDef hi2c1; void OLED_WriteCommand(uint8_t command) { HAL_I2C_Mem_Write(&hi2c1, OLED_ADDRESS, OLED_CMD_REG, I2C_MEMADD_SIZE_8BIT, &command, 1, HAL_MAX_DELAY);}void OLED_WriteData(uint8_t data) { HAL_I2C_Mem_Write(&hi2c1, OLED_ADDRESS, OLED_DATA_REG, I2C_MEMADD_SIZE_8BIT, &data, 1, HAL_MAX_DELAY);}

对于SPI通信，则通过DC引脚区分命令和数据：

// oled.h (部分)// #define OLED_CS_Port GPIOA// #define OLED_CS_Pin GPIO_PIN_4// #define OLED_DC_Port GPIOA// #define OLED_DC_Pin GPIO_PIN_1// #define OLED_RES_Port GPIOA// #define OLED_RES_Pin GPIO_PIN_0// oled.c (部分)// extern SPI_HandleTypeDef hspi1;// void OLED_WriteCommand(uint8_t command) {// HAL_GPIO_WritePin(OLED_CS_Port, OLED_CS_Pin, GPIO_PIN_RESET); // CS Low// HAL_GPIO_WritePin(OLED_DC_Port, OLED_DC_Pin, GPIO_PIN_RESET); // DC Low: Command// HAL_SPI_Transmit(&hspi1, &command, 1, HAL_MAX_DELAY);// HAL_GPIO_WritePin(OLED_CS_Port, OLED_CS_Pin, GPIO_PIN_SET); // CS High// }// void OLED_WriteData(uint8_t data) {// HAL_GPIO_WritePin(OLED_CS_Port, OLED_CS_Pin, GPIO_PIN_RESET); // CS Low// HAL_GPIO_WritePin(OLED_DC_Port, OLED_DC_Pin, GPIO_PIN_SET); // DC High: Data// HAL_SPI_Transmit(&hspi1, &data, 1, HAL_MAX_DELAY);// HAL_GPIO_WritePin(OLED_CS_Port, OLED_CS_Pin, GPIO_PIN_SET); // CS High// }

OLED初始化函数 `OLED_Init()`

此函数负责对OLED模块进行硬件复位，并发送一系列初始化命令序列。这些命令的具体内容和顺序需要参考OLED驱动IC（如SSD1306）的数据手册。

// oled.c (部分)// 假设RES引脚连接到GPIOA Pin 0 (在CubeMX中配置为OLED_RES_GPIO_Port, OLED_RES_Pin)void OLED_Reset(void) { HAL_GPIO_WritePin(OLED_RES_GPIO_Port, OLED_RES_Pin, GPIO_PIN_RESET); HAL_Delay(10); // 至少3us for SSD1306 HAL_GPIO_WritePin(OLED_RES_GPIO_Port, OLED_RES_Pin, GPIO_PIN_SET); HAL_Delay(10);}void OLED_Init(void) { OLED_Reset(); HAL_Delay(100); // 等待OLED稳定 OLED_WriteCommand(0xAE); // 1. 关闭显示 OLED_WriteCommand(0x20); // 2. 设置内存寻址模式 OLED_WriteCommand(0x10); // 模式: 页寻址模式 (00:Horizontal, 01:Vertical, 10:Page default) OLED_WriteCommand(0xB0); // 3. 设置页起始地址 (页寻址模式下，0-7) OLED_WriteCommand(0xC8); // 4. 设置COM输出扫描方向 (C0:Normal, C8:Remapped) - 上下翻转 OLED_WriteCommand(0x00); // 5. 设置列地址低4位 (0x00-0x0F) OLED_WriteCommand(0x10); // 6. 设置列地址高4位 (0x10-0x1F) OLED_WriteCommand(0x40); // 7. 设置显示起始行 (0x40-0x7F) (0-63) OLED_WriteCommand(0x81); // 8. 设置对比度控制 OLED_WriteCommand(0xFF); // 对比度值 (0x00-0xFF) OLED_WriteCommand(0xA1); // 9. 设置段重映射 (A0: Normal, A1: Remapped) - 左右翻转 OLED_WriteCommand(0xA6); // 10. 设置正常/反相显示 (A6:Normal, A7:Inverse) OLED_WriteCommand(0xA8); // 11. 设置复用率 (1-64) OLED_WriteCommand(0x3F); // 63 (即64行) OLED_WriteCommand(0xA4); // 12. 设置整个显示打开/关闭 (A4:Output follows RAM, A5:Output ignores RAM) OLED_WriteCommand(0xD3); // 13. 设置显示偏移 OLED_WriteCommand(0x00); // 无偏移 OLED_WriteCommand(0xD5); // 14. 设置显示时钟分频比/振荡器频率 OLED_WriteCommand(0xF0); // 推荐值 (高4位振荡器频率, 低4位分频比) OLED_WriteCommand(0xD9); // 15. 设置预充电周期 OLED_WriteCommand(0x22); // 推荐值 OLED_WriteCommand(0xDA); // 16. 设置COM引脚硬件配置 OLED_WriteCommand(0x12); // 推荐值 OLED_WriteCommand(0xDB); // 17. 设置VCOMH反压值 OLED_WriteCommand(0x20); // 推荐值 (约0.77xVcc) OLED_WriteCommand(0x8D); // 18. 电荷泵设置 OLED_WriteCommand(0x14); // 使能电荷泵 (0x10:Disable, 0x14:Enable) OLED_Clear(); // 清屏 OLED_WriteCommand(0xAF); // 19. 开启显示}

注意： 上述初始化序列是针对SSD1306的一个典型参考，具体命令和参数值可能因模块和应用需求有所不同，务必查阅你所用模块的驱动IC数据手册。例如，这篇博客中的OLED初始化代码给出了一个实际的序列。

清屏函数 `OLED_Clear()`

此函数用于将OLED屏幕的GDDRAM全部填充为0x00（即所有像素点熄灭）。

// oled.c (部分)// 假设屏幕缓冲区定义: static uint8_t OLED_Buffer[128][8]; (128列 x (64/8)页)// 或者直接写屏void OLED_Clear(void) { uint8_t page, column; for (page = 0; page < 8; page++) { // 64行 / 8 = 8页 OLED_WriteCommand(0xB0 + page); // 设置页地址 OLED_WriteCommand(0x00); // 设置列起始地址低位 OLED_WriteCommand(0x10); // 设置列起始地址高位 for (column = 0; column < 128; column++) { // 128列 OLED_WriteData(0x00); // 写入0, 清除该字节对应的8个像素 } }}

如果使用了本地屏幕缓冲区，则 `OLED_Clear()` 函数会清空本地缓冲区，然后调用 `OLED_Refresh()` 来更新屏幕。

设置显示位置函数 `OLED_SetCursor(uint8_t x, uint8_t y)`

根据OLED的寻址方式（SSD1306常用页寻址），设置后续数据写入GDDRAM的起始坐标。其中x是列地址 (0-127)，y是页地址 (0-7，注意不是行地址)。

// oled.c (部分)void OLED_SetCursor(uint8_t x, uint8_t page_y) { // x: 0-127, page_y: 0-7 if (x > 127) x = 127; if (page_y > 7) page_y = 7; OLED_WriteCommand(0xB0 + page_y); // 设置页地址 OLED_WriteCommand(0x_00 | (x & 0x0F)); // 设置列地址低4位 OLED_WriteCommand(0x_10 | ((x >> 4) & 0x0F)); // 设置列地址高4位}

显示单个字符函数 `OLED_ShowChar(uint8_t x, uint8_t y, char chr, uint8_t size)`

此函数用于在指定位置显示一个ASCII字符。它需要一个字库数组，其中存储了每个字符的点阵数据。`size` 参数通常表示字体大小，如12 (6x8字体)，16 (8x16字体)。

// oled.h (部分)// extern const unsigned char ASCII_Font_6x8[][6]; // 假设有6x8字库// oled.c (部分)// void OLED_ShowChar(uint8_t x, uint8_t y_line, char chr, uint8_t size) {// uint8_t c = 0, i = 0;// uint8_t page_y = y_line; // y_line isChar (char0-63)// // 简化版，假设使用6x8字体 (size=8), y_line是字符行 (0-7)// // 坐标 (x, y_line*8)// if (size == 8) { // 6x8 font, y_line is page// OLED_SetCursor(x, page_y); // for (i = 0; i < 6; i++) { // 6 columns for 6x8 font// // OLED_WriteData(ASCII_Font_6x8[chr - \' \'][i]); // \' \' is the first char in font// }// } else if (size == 16) { // 8x16 font, y_line is char row (0-3 for 64 lines)// // For 8x16 font, it spans two pages// // OLED_SetCursor(x, y_line * 2); // Top part// // for (i = 0; i < 8; i++) {// // OLED_WriteData(Font_8x16[chr - \' \'][i]);// // }// // OLED_SetCursor(x, y_line * 2 + 1); // Bottom part// // for (i = 0; i < 8; i++) {// // OLED_WriteData(Font_8x16[chr - \' \'][i + 8]); // Assuming font data is 16 bytes long// // }// }// // ... more font sizes// }

实际的字符显示函数会更复杂，需要处理不同字体大小、字符在字库中的索引、以及跨页显示等问题。一个好的实践是使用字模软件生成字库数组。

显示字符串函数 `OLED_ShowString(uint8_t x, uint8_t y, char *str, uint8_t size)`

此函数通过循环调用 `OLED_ShowChar()` 来显示整个字符串。

// oled.c (部分)// void OLED_ShowString(uint8_t x, uint8_t y_line, char *str, uint8_t size) {// uint8_t current_x = x;// while (*str) {// OLED_ShowChar(current_x, y_line, *str, size);// if (size == 8) current_x += 6; // Font width for 6x8// else if (size == 16) current_x += 8; // Font width for 8x16// // Add boundary checks for x// if (current_x > 127) {// // Handle line wrap or string truncation// // y_line++; current_x = 0; (if wrapping)// // if (y_line > max_lines) break;// break; // }// str++;// }// }

（可选）全屏填充/刷新函数 `OLED_Fill()` / `OLED_Refresh()`

如果使用了本地屏幕缓冲区 `OLED_Buffer`，那么所有的绘图操作（清屏、画字符、画图等）都是先修改这个缓冲区。`OLED_Refresh()` 函数负责将这个缓冲区的全部内容一次性发送到OLED的GDDRAM。

// oled.c (部分)// static uint8_t OLED_Buffer[8][128]; // 8 pages, 128 columns per page// void OLED_Fill(uint8_t data) { // Fills the local buffer// uint8_t page, column;// for (page = 0; page < 8; page++) {// for (column = 0; column < 128; column++) {// OLED_Buffer[page][column] = data;// }// }// }// void OLED_Refresh(void) { // Writes local buffer to OLED GDDRAM// uint8_t page, column;// for (page = 0; page < 8; page++) {// OLED_WriteCommand(0xB0 + page);// OLED_WriteCommand(0x00); // OLED_WriteCommand(0x10); // for (column = 0; column < 128; column++) {// OLED_WriteData(OLED_Buffer[page][column]);// }// }// }

移植通用OLED驱动库

网络上有许多现成的OLED驱动库，例如针对SSD1306的库，它们通常被设计为可在不同MCU平台上移植。移植这类库到STM32项目时，主要工作集中在以下几个方面：

包含正确的头文件： 确保库文件包含了STM32 HAL库的头文件 (如 `stm32f1xx_hal.h` 或对应系列)。
修改底层通信接口函数：
- 将库中原有的I2C/SPI发送字节的函数替换为使用STM32 HAL库的函数。例如，将类似于 `i2c_write_byte(addr, reg, byte)` 的函数替换为 `HAL_I2C_Mem_Write()` 的调用。
- 将库中原有的SPI发送字节函数替换为 `HAL_SPI_Transmit()`。
修改GPIO控制：
- 将库中控制RES、DC、CS引脚的函数（如 `OLED_RES_Clr()`, `OLED_DC_Set()`）替换为使用 `HAL_GPIO_WritePin()`。
- 确保相关的GPIO引脚在STM32CubeMX中已正确配置为输出，并在代码中引用正确的GPIO端口和引脚定义。
修改延时函数： 将库中可能存在的自定义延时函数替换为 `HAL_Delay()`。
配置OLED参数： 检查库中定义的OLED I2C地址、屏幕尺寸等宏是否与你使用的模块一致。
例如，Gitee上的STM32_OLED驱动模板代码就提供了方便移植的接口层 `oledio.c` 和 `oledio.h`。

实战演练：点亮第一个“Hello, OLED!”程序

假设我们已经配置好了STM32CubeMX（以I2C为例），并且有了一个基本的 `oled.c` 和 `oled.h` (包含 `OLED_Init()`, `OLED_Clear()`, `OLED_ShowString()` 等函数，以及必要的底层通信函数)。

在 `main.c` 文件中，调用流程如下：

/* main.c */#include \"main.h\"#include \"oled.h\" // 引入OLED驱动头文件// CubeMX会在此处生成 I2C_HandleTypeDef hi2c1; 等// ... (其他CubeMX生成的代码) ...int main(void) { /* MCU Configuration--------------------------------------------------------*/ /* Reset of all peripherals, Initializes the Flash interface and the Systick. */ HAL_Init(); /* Configure the system clock */ SystemClock_Config(); // 由CubeMX生成 /* Initialize all configured peripherals */ MX_GPIO_Init(); // 由CubeMX生成 MX_I2C1_Init(); // 由CubeMX生成 (或其他I2C/SPI接口) // MX_SPI1_Init(); // (如果是SPI模式) /* USER CODE BEGIN 2 */ OLED_Init(); // 初始化OLED OLED_Clear(); // 清除屏幕 // 在 (0,0) 位置显示字符串 \"Hello, OLED!\", 使用大小为1的字体 (假设对应16x16或类似) // 注意: OLED_ShowString的y参数可能是页地址(0-7)或字符行，取决于实现 OLED_ShowString(0, 0, \"Hello, OLED!\", 1); // OLED_ShowString(16, 2, \"STM32 HAL LIB\", 1); // 假设 (16, 2*字体高度) 位置 // 如果使用了本地显存缓冲区，则需要刷新到屏幕 // OLED_Refresh(); /* USER CODE END 2 */ /* Infinite loop */ /* USER CODE BEGIN WHILE */ while (1) { /* USER CODE END WHILE */ /* USER CODE BEGIN 3 */ } /* USER CODE END 3 */}// ... (其他CubeMX生成的代码如SystemClock_Config, MX_GPIO_Init, MX_I2C1_Init) ...

步骤：

将 `oled.c` 和 `oled.h` 文件添加到你的IDE工程中。
在 `main.c` 中包含 `oled.h`。
在 `main()` 函数中，外设初始化之后，调用 `OLED_Init()`，然后尝试显示一些内容。
编译工程。
将程序下载到STM32开发板。
上电运行，观察OLED屏幕是否成功显示 \"Hello, OLED!\"。

调试技巧与常见问题排查

如果OLED未能按预期工作，不要灰心，这是嵌入式开发中的常态。以下是一些调试技巧和常见问题：

显示不亮：
- 电源检查： 确认OLED模块的VCC和GND已正确连接到STM32的3.3V和GND。用万用表测量模块VCC引脚电压是否正常。
- 接线检查： 仔细核对SCL/SDA (或SPI的SCK/MOSI/CS/DC) 引脚是否与STM32的对应引脚正确连接。
- 复位信号： 确认RES引脚是否正确复位（通过GPIO控制拉低再拉高，或外部RC电路正常工作）。
- I2C地址（I2C模式）： 是否使用了正确的OLED I2C从地址？常见的有0x3C。有些模块可能是0x3D。可以尝试用I2C扫描工具或代码来查找连接在总线上的设备地址。
- SPI配置（SPI模式）： CPOL/CHA是否正确？CS、DC引脚是否在发送数据/命令时正确控制？
- 驱动IC初始化序列： `OLED_Init()` 中的命令序列是否正确？特别是电荷泵使能命令 (如SSD1306的 `0x8D`, `0x14`) 和开显示命令 (`0xAF`) 是否已发送？
显示花屏/乱码/错位：
- 通信时序/波特率： I2C/SPI的时钟速率是否在OLED模块支持的范围内？过快或过慢都可能导致问题。
- 驱动IC命令序列： 某些初始化命令（如SEG/COM扫描方向，显示偏移）设置不当可能导致显示内容错位或镜像。
- 字库问题： 字符点阵数据是否正确？ `OLED_ShowChar()` 函数中对字库的索引和解析是否正确？
- 数据/命令混淆（SPI模式）： DC引脚的电平是否在发送命令和数据时正确切换？
- 本地缓冲区与实际显存不一致： 如果使用本地缓冲区，确保对缓冲区的操作（如坐标计算）和刷新到屏幕的逻辑无误。
逻辑分析仪/示波器应用：
- 逻辑分析仪： 可以捕获I2C或SPI总线上的SCL、SDA、SCK、MOSI、CS、DC等信号波形。通过分析波形，可以直观地看到MCU发送的命令和数据是否符合预期，OLED是否有应答（I2C模式），时序是否正确。这是调试通信问题的强大工具。
- 示波器： 可以用来检查信号电平、时钟频率、上升/下降时间等电气特性。
打印调试信息 (Printf Debugging)： 如果你的开发环境支持通过串口或SWO输出调试信息，可以在关键函数（如 `OLED_Init`, `OLED_WriteCommand`）中加入打印语句，输出当前执行的步骤或发送的命令，帮助定位问题。
逐步简化： 如果显示复杂内容有问题，先尝试最简单的操作，如只调用 `OLED_Init()` 和 `OLED_Clear()`，看屏幕是否有反应（例如全黑）。然后尝试显示单个像素点或一个简单字符。

耐心和细致是调试的关键。通过上述方法，大部分OLED驱动问题都能得到解决。

进阶探索：打造更炫酷的OLED显示 (选讲)

当成功点亮OLED并显示基本字符后，你可能希望探索更丰富的显示功能。本章节将简要介绍一些进阶的OLED显示技术，为你的项目增添更多可能性。这些内容作为选讲，旨在拓展思路，具体实现可能需要更深入的学习。

中文字符显示与GB2312/Unicode字库

要在OLED上显示中文字符，比显示ASCII字符要复杂得多，主要因为：

字符数量庞大： GB2312标准包含数千个汉字。完整的Unicode字库更加庞大。
点阵数据量大： 一个16x16像素的汉字点阵需要32字节存储空间。如果字库包含几千个汉字，将占用相当大的ROM空间，对于资源有限的MCU是个挑战。

实现方法：

取模软件： 使用专门的字模提取软件（如PCtoLCD、字模提取V2.1等）将所需的中文字符转换为点阵数据。你可以选择需要的字符生成一个小字库，或者使用预先制作好的常用汉字库。
字库存储：
- MCU内部Flash： 对于较小的字库，可以直接编译到程序代码中，存储在MCU的Flash里。
- 外部存储器： 对于较大的字库，可以考虑使用外部SPI Flash芯片存储，在需要时读取。
字库调用： 编写函数根据汉字的内码（如GB2312编码）在字库中查找对应的点阵数据，然后将这些数据显示到OLED上。
CSDN博客中提及了汉字点阵编码原理及取模。

显示图片（单色位图）

在OLED上显示简单的单色图片（如Logo、小图标）也是常见的需求。

实现方法：

图片取模： 使用图像处理软件（如Photoshop、GIMP）将图片转换为单色位图（BMP格式），并调整到合适的分辨率（如32x32, 64x64）。然后使用取模软件将该位图转换为C语言数组格式的点阵数据。取模时要注意扫描方向（逐行、逐列）和数据排列方式（高位在前/低位在前），需与OLED驱动IC的数据格式匹配。
图片数据存储： 通常将图片点阵数据以 `const unsigned char image_data[] = {...};` 的形式存储在MCU的Flash中。
显示函数： 编写函数将图片点阵数据逐字节（或逐位）地写入OLED的GDDRAM（或本地屏幕缓冲区）。

简单图形绘制

除了文本和图片，有时还需要在OLED上绘制基本的几何图形。

画点 (Pixel)： 这是最基本的操作，通过修改GDDRAM（或本地缓冲区）中对应像素点的值来实现。
画线 (Line)： 可以使用Bresenham直线算法等经典算法来计算直线上需要点亮的像素点。
画矩形 (Rectangle)： 可以通过画四条线实现，或者直接填充矩形区域内的像素。
画圆形 (Circle)： 可以使用Bresenham画圆算法或中点画圆算法。

实现这些图形绘制函数需要一定的算法基础。如果不想自己实现，可以考虑使用一些轻量级的嵌入式图形库，它们通常内置了这些基本绘图函数。

显示优化初探

当显示内容复杂或需要频繁更新时，显示效率和MCU的负载就成为需要考虑的问题。

局部刷新： 如果屏幕只有一小部分内容发生变化，可以只更新变化区域的显存，而不是刷新整个屏幕。这能显著减少数据传输量，提高刷新速度。实现局部刷新需要更精细地管理显存缓冲区和更新逻辑。
使用DMA传输数据： STM32的DMA（Direct Memory Access）控制器可以在不占用CPU的情况下，将数据从内存（如本地屏幕缓冲区）直接传输到外设（如SPI或I2C的数据寄存器）。对于SPI这种高速接口，使用DMA可以大幅提高数据传输效率，减轻CPU负担，使得CPU可以同时处理其他任务。一篇博客中提到DMA可以大幅提升OLED显示帧数。配置和使用DMA相对复杂，但对于性能要求高的应用非常有价值。

这些进阶功能需要更多的代码量和对驱动IC、图形算法的深入理解。读者可以根据项目需求和自身兴趣选择学习和实现。

方案选择与最佳实践：STM32驱动OLED实操指南总结

通过前面的学习，我们了解了OLED的基础知识、硬件连接方法以及软件驱动的编写。在实际项目中，根据需求和资源的不同，我们可以选择不同的驱动方案。本章将对几种常见的方案进行对比，并给出本教程的推荐方案及一些通用的实践建议。

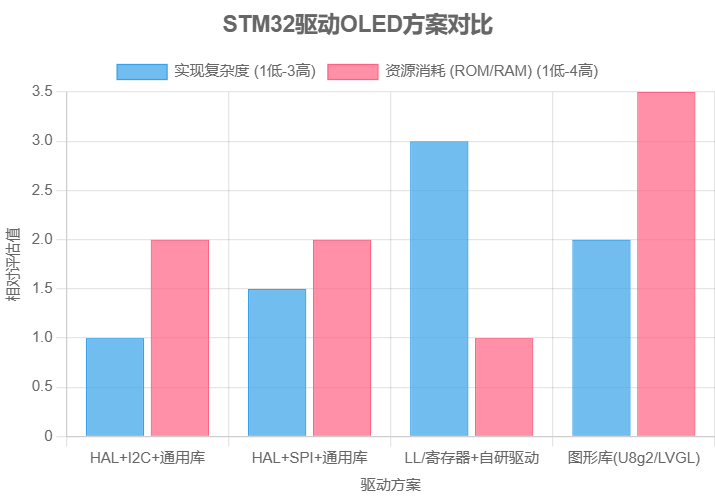

方案对比表格

驱动方案实现复杂度资源消耗 (ROM/RAM) 优点缺点适合场景/人群 HAL库 + I2C + 通用驱动库 (如SSD1306) 低中等上手快, 代码易懂, 社区资源多, 引脚少速度相对较慢初学者入门, 对刷新率要求不高的项目 HAL库 + SPI + 通用驱动库 (如SSD1306) 低-中中等速度快, 显示流畅, 社区资源多占用GPIO稍多对刷新率有一定要求的项目, 如需显示动态内容 LL库/寄存器直驱 + 自研/精简驱动 高低性能极致, 资源占用少, 控制灵活开发难度大, 调试复杂, 移植性差资源极度受限产品, 高性能要求, 经验丰富的高级开发者 使用图形库 (如LVGL, U8g2) 中等较高功能强大, UI丰富, 跨平台性好 (部分库) 资源消耗大, 移植配置可能复杂, 学习成本较高需要复杂GUI界面, 有一定资源预算的项目, 希望快速构建美观UI

本教程推荐方案

综合考虑学习曲线、易用性和社区支持，本教程针对不同阶段的学习者推荐以下方案：

首选入门方案：HAL库 + I2C + 通用驱动库 (重点围绕SSD1306)

推荐理由：
1. 上手快速： HAL库封装了底层通信细节，I2C接口接线简单（通常4根线：VCC, GND, SCL, SDA），网络上针对SSD1306的通用驱动库逻辑清晰，非常适合初学者快速掌握OLED的驱动方法。
2. 学习曲线平缓： 大多数市售的0.96寸或1.3寸OLED模块默认支持或易于配置为I2C模式。
3. 社区支持广泛： STM32结合HAL库通过I2C驱动SSD1306的教程、示例代码和问题解决方案非常丰富，遇到问题时容易找到参考。
场景适配：
1. STM32及OLED显示初学者进行首次驱动实践。
2. 需要快速搭建项目原型，验证OLED显示功能。
3. 应用场景对屏幕刷新率要求不高，例如显示静态文本、传感器数据、简单状态指示等。
4. 本教程的详细步骤主要围绕此方案思路展开。

性能进阶方案：HAL库 + SPI + 通用驱动库 (重点围绕SSD1306)

推荐理由：
1. 速度优势： SPI的通信速率通常远高于I2C（可达数Mbps甚至数十Mbps），能够实现更高的屏幕刷新率，使得动态内容（如动画、快速滚动的文本）显示更为流畅。
2. HAL库支持： STM32的HAL库同样很好地支持SPI外设的配置和数据收发，开发者可以利用HAL库的便利性。
3. 驱动逻辑相似性： 掌握了I2C驱动OLED的逻辑后，切换到SPI驱动，其上层应用函数（如显示字符、画图等）的逻辑基本不变，主要改变的是底层的通信函数实现（增加对CS、DC引脚的控制）和CubeMX中的外设配置。
场景适配：
1. 项目需要显示较多动态数据、简单动画或需要更平滑的滚动效果。
2. 对显示流畅度和MCU资源占用有一定平衡要求的嵌入式应用。
3. 在掌握了I2C驱动OLED的基础上，希望进一步提升显示性能的开发者。

实践建议与技巧总结

OLED驱动实践核心建议

先硬件后软件，仔细检查连接： 确保OLED模块的供电、地线、通信线、复位线等与STM32的连接完全正确，这是所有软件工作的前提。错误的连接可能导致模块不工作甚至损坏。
参考数据手册是王道： 无论是OLED模块本身的手册，还是其核心驱动IC（如SSD1306, SH1106等）的数据手册，都包含了最权威的引脚定义、电气特性、通信时序和命令集信息。遇到问题时，数据手册是最终的参考依据。
模块化编程思想： 将OLED的驱动代码封装成独立的模块（如`oled.c`和`oled.h`），定义清晰的API接口。这样做的好处是代码结构清晰、易于维护，并且方便在不同的项目中复用。
善用调试工具与方法：
- 逻辑分析仪： 对于I2C和SPI通信问题，逻辑分析仪是强大的调试利器，它可以捕获并显示通信线上的信号波形，帮助你分析发送的命令和数据是否正确，时序是否有问题。
- 串口打印/SWO调试： 在代码的关键节点（如初始化、发送命令/数据函数）加入调试打印信息，输出当前状态或变量值，有助于追踪程序的执行流程和定位问题。
- 逐步排除法： 如果遇到复杂问题，尝试将问题分解。例如，先确保最基本的初始化命令能成功发送，再尝试清屏，然后显示单个字符，逐步增加复杂度。
多看、多学优秀的示例代码： 网络上有大量开源的STM32驱动OLED的示例代码和项目。学习他人优秀的代码实现，可以借鉴其驱动逻辑、错误处理和优化技巧，从而提升自己的编程水平。可以从ST官方示例、GitHub、Gitee或知名技术博客中寻找资源。
注意资源占用： 特に是字库和屏幕缓冲区会占用MCU的ROM和RAM资源。根据项目需求和MCU型号合理选择字库大小，优化显存使用方式。
版本控制： 使用Git等版本控制工具管理你的代码，方便追踪修改、回溯问题和协同工作。

遵循这些建议，可以帮助你更顺利地完成STM32驱动OLED的开发工作，并构建出稳定可靠的显示系统。

结语：从点亮到创造，你的STM32与OLED之旅

至此，我们完整地走过了使用STM32驱动OLED显示屏的整个学习旅程。从最初认识OLED与STM32，到理解硬件连接的细节，再到软件编程的核心技巧，以及最终方案的选择与实践建议，相信你已经对这一过程有了全面而深入的掌握。本教程的核心目标是帮助你成功点亮OLED屏幕，并理解其背后的原理和方法，从而为你在实际项目中应用这些知识打下坚实的基础。

回顾整个过程，我们学习了：

OLED的基本工作原理、优势及其常见驱动IC。
STM32微控制器的特点以及为何选择它来驱动外设。
I2C和SPI通信接口的对比、OLED模块引脚功能及与STM32的典型硬件连接方法。
如何使用STM32CubeMX配置外设，以及编写OLED初始化、清屏、显示字符/字符串等核心驱动函数。
一些调试技巧和常见问题的排查思路。

理论学习固然重要，但实践是检验真理的唯一标准。嵌入式开发尤其强调动手能力。我们强烈鼓励你按照教程中的步骤，亲自动手进行硬件连接、代码编写和调试。只有在实践中遇到问题、分析问题并解决问题，才能真正将知识内化为技能。不要害怕失败，每一次成功的点亮，每一次bug的排除，都会是你成长道路上宝贵的经验。

OLED显示屏以其独特的魅力，在嵌入式创新应用中扮演着越来越重要的角色。无论是可穿戴设备上的个性化信息展示、智能家居控制面板的直观交互，还是工业仪表盘的清晰数据显示，OLED都能提供出色的视觉体验。掌握了STM32驱动OLED的技术，你便拥有了一把打开更多创意之门的钥匙。

未来的学习之路还很长，你可以向更深更广的领域探索：

图形用户界面(GUI)库： 学习使用如LVGL (Light and Versatile Graphics Library)、U8g2等更为强大的嵌入式图形库，它们能帮助你轻松创建复杂美观的UI界面，支持多种控件、字体和动画效果。
实时操作系统(RTOS)下的显示： 在FreeRTOS等实时操作系统环境下，如何高效、稳定地管理显示任务，避免与其他任务冲突。
更高级的显示优化： 深入研究DMA传输、硬件图形加速（如果MCU支持）等技术，追求极致的显示性能和最低的CPU占用。
彩色OLED/TFT LCD驱动： 在掌握单色OLED的基础上，可以尝试驱动彩色显示屏，挑战更复杂的颜色管理和数据处理。

HBuilder教程
