鸿蒙（HarmonyOS）应用开发中，资源分类与访问是适配多设备、多场景的核心机制。以下是详细的分类说明和访问示例：
一、资源分类
鸿蒙资源文件按存储位置和用途分为以下类型：
1. 基础资源目录
base目录 默认存在的目录，存放通用资源。子目录包括：element：字符串、颜色、布尔值等基础元素（如string.json、color.json）。media：图片、音频等媒体文件（如icon.png）。profile：动画、布局等配置文件（如test_profile.json） 。
2. 限定词目录
- 命名规则： 由语言、屏幕方向、设备类型等限定词组合命名，例如：
zh_CN（简体中文）en_GB-vertical-car-mdpi（英式英语+竖屏+车机+中密度屏幕） 。
- 匹配优先级： 系统会根据设备特征自动匹配最接近的限定词目录，未找到则回退到
base目录。
3. 原始文件目录
rawfile： 文件保持原始格式，不编译不压缩，通过路径直接访问（如$rawfile(\'test.png\')） 。
resfile： 类似rawfile，但安装后解压到应用沙箱，通过Context.resourceDir获取路径访问。
二、资源访问方式
1. 编译型资源访问
通过$r(\'app.type.name\')格式引用，其中：
app：表示base或限定词目录。type：资源类型（string、color、media等）。name：资源名称（对应JSON中的name字段）。
示例代码：
// 引用字符串和颜色资源Text($r(\'app.string.hello\')) // 从string.json中读取 .fontColor($r(\'app.color.primary\')) // 从color.json中读取 .fontSize($r(\'app.float.font_size\')) // 从float.json中读取// 引用图片资源Image($r(\'app.media.icon\')) // 从media目录加载图片// 带参数的多语言字符串Text($r(\'app.string.welcome\', \"用户\")) // 替换string.json中的%sJSON文件示例（resources/base/element/string.json）：
{ \"string\": [ { \"name\": \"hello\", \"value\": \"你好\" }, { \"name\": \"welcome\", \"value\": \"欢迎%s\" } ]}2. 原始文件访问
通过$rawfile或文件API直接访问路径：
// 引用rawfile目录下的图片Image($rawfile(\'images/background.png\'))// 访问resfile目录（需沙箱路径）let context = getContext() as common.UIAbilityContext;let resFilePath = context.resourceDir + \'/resfile/config.json\';3. 系统资源访问
直接使用预置资源ID（需查阅系统资源表）：
Text($r(\'sys.string.APP_NAME\')) // 系统应用名称 .fontColor($r(\'sys.color.ohos_id_color_foreground\')) // 系统前景色三、多设备适配示例
场景：为手机和车机适配不同图标
- 目录结构：
resources|---base| |---media| |---icon.png // 默认图标|---en_GB-car-mdpi| |---media| |---icon.png // 车机专用图标代码调用：
Image($r(\'app.media.icon\')) // 自动匹配设备类型当设备为车机时，优先加载en_GB-car-mdpi/media/icon.png。
四、屏幕密度与切图适配规则
为不同屏幕密度（如2x、3x）提供适配的切图是保证多设备显示效果的关键
1. 屏幕密度分类
mdpimdpihdpixhdpixxhdpi2. 切图目录命名规则
在 resources 目录下按密度创建子目录：
resources├── base│ └── media│ └── icon.png # 默认切图（1x基准图）├── hdpi│ └── media│ └── icon.png # 1.5x切图（hdpi）├── xhdpi│ └── media│ └── icon.png # 2x切图（xhdpi）└── xxhdpi └── media └── icon.png # 3x切图（xxhdpi）3、实际开发示例
场景：为不同密度屏幕提供适配图标
-
准备切图文件
- 基准图：
base/media/icon.png（100×100px，1x） - 2x切图：
xhdpi/media/icon.png（200×200px） - 3x切图：
xxhdpi/media/icon.png（300×300px）
- 基准图：
-
代码中引用资源

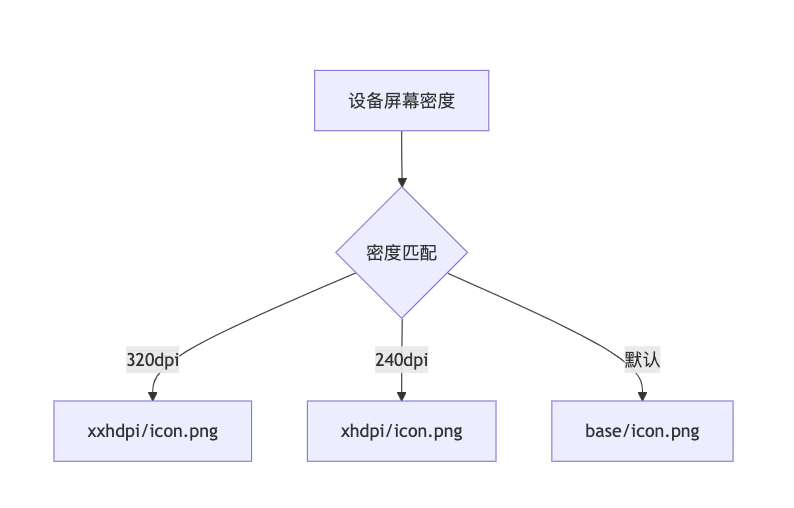

Image($r(\'app.media.icon\')) // 自动匹配设备密度 .width(100) // 逻辑像素单位（实际显示大小由系统自动缩放） .height(100)3.系统自动匹配流程
4、验证适配效果
1. 手动指定密度测试
在 module.json5 中强制指定屏幕密度进行测试：
{ \"deviceTypes\": [\"phone\", \"tablet\"], \"abilities\": [ { \"name\": \"EntryAbility\", \"screenDensity\": \"xxhdpi\" // 强制使用3x资源 } ]}2. 动态获取当前密度
通过 display 模块获取实际屏幕信息：
import display from \'@ohos.display\';let displayInfo = display.getDefaultDisplaySync();console.log(`当前屏幕密度: ${displayInfo.densityDPI}dpi`);// 输出示例: 当前屏幕密度: 480dpi（3x设备）五、高级适配技巧
1. SVG矢量图适配（推荐）
- 优势：单文件适配所有密度，无需多套切图
- 实现方法：
Image($r(\'app.media.vector_icon\')) // 引用resources/base/media/vector_icon.svg .width(100) .height(100)
2. 代码控制缩放比例
根据密度动态调整显示大小：
// 计算实际显示尺寸（以1x为基准）function getScaledSize(baseSize: number): number { let density = display.getDefaultDisplaySync().densityDPI / 160; // 160为mdpi基准 return baseSize * density;}Image($r(\'app.media.icon\')) .width(getScaledSize(100)) // 在3x设备上实际渲染为300px .height(getScaledSize(100))3. 多语言+多密度组合适配
目录结构示例（英文+3x屏）：
resources└── en_GB-xxhdpi └── media └── icon.png # 英文环境的3x切图六、注意事项
- 文件层级限制：
element、media等资源组目录下不能创建子目录，否则编译报错 。 - 资源ID生成规则： 非
rawfile资源会被编译为二进制，ID由type和name组合生成 。 - 多工程资源管理： Stage模型下，公共资源需放在
AppScope/resources目录 - 切图命名一致性：所有密度目录中的同名切图必须保持相同语义（如都是“首页图标”）。
- 兜底策略：确保
base目录存在默认切图，避免匹配失败时无图显示。 - 内存优化：3x切图体积较大，避免在列表项等高频场景滥用。
