1 前言

Modbus RTU

基于串行通信（如RS-485），采用主从问答模式。数据以二进制格式传输，每字节包含1位起始位、8位数据、1位奇偶校验（可选）和1位停止位，无固定帧头/尾，依赖时间间隔（通常3.5字符时间）区分帧边界。其优势是硬件成本低、抗干扰强，适合短距离、低速率场景（如传感器网络），但多从机时需严格时序控制。

Modbus TCP

基于以太网（TCP/IP协议），将Modbus报文封装在TCP帧中，通过IP地址+端口号标识设备。数据以明文二进制传输，包含MBAP报文头（事务标识、协议标识等），无需校验位（依赖TCP可靠性）。其优势是传输速率高、支持远程访问，适合分布式系统（如工厂自动化），但需网络基础设施支持。

W5500io-M 是炜世推出的高性能SPI转以太网模块，具有以下特点：

极简设计：集成MAC、PHY、32KB缓存及RJ45网口，通过4线SPI接口直连主控，3.3V供电，紧凑尺寸适配嵌入式场景。
简单易用：用户无需再移植复杂的TCP/IP协议栈到MCU中，可直接基于应用层数据做开发。
资料丰富：提供丰富的MCU应用例程和硬件参考设计，可直接参考使用，大大缩短研发时间，硬件兼容W5100Sio-M模组，方便方案开发与迭代。
应用广泛：在工业控制、智能电网、充电桩、安防消防、新能源、储能等地方都有广泛应用。

产品链接：商品详情

2 项目环境

2.1 硬件准备

W5500io-M模块
STM32F103VCT6开发板
一根网线
杜邦线若干

2.2 软件准备

例程链接：w5500.com/w5500.html
开发环境：keil uvision 5
飞思创串口助手
网络调试助手
Modbus Slave
Modbus Poll

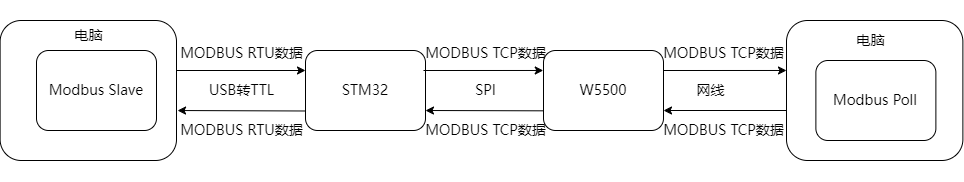

2.3 方案图示

2.4 硬件连接

1. //W5500_SCS--->STM32_GPIOD7/*W5500的片选引脚*/2. //W5500_SCLK--->STM32_GPIOB13/*W5500的时钟引脚*/3. //W5500_MISO--->STM32_GPIOB14/*W5500的MISO引脚*/ 4. //W5500_MOSI--->STM32_GPIOB15/*W5500的MOSI引脚*/ 5. //W5500_RESET--->STM32_GPIOD8/*W5500的RESET引脚*/ 6. //W5500_INT--->STM32_GPIOD9/*W5500的INT引脚*/

3 Modbus Slave

3.1 软件介绍

Modbus Slave 是一款模拟 Modbus 从站设备的软件工具。它支持 Modbus RTU/ASCII/TCP 等多种协议，可创建多个虚拟从站，方便与主站设备进行通信测试与调试，能帮助开发人员快速验证 Modbus 主站程序功能，提升开发效率。

3.2 功能介绍

3.2.1 建立连接

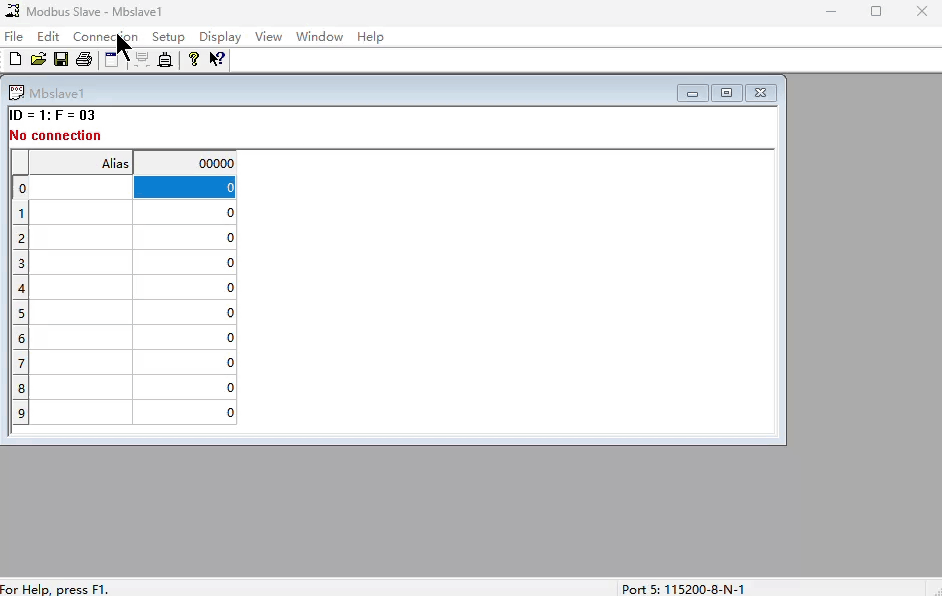

点击菜单栏\"Connection\"->\"Connect...\"（或者按快捷键F3）弹出连接配置窗口。

在连接选项那里选择\"Serial Port\"，表示当前是用串口通信，如果使用的是Modbus/TCP，则选择“TCP/IP。

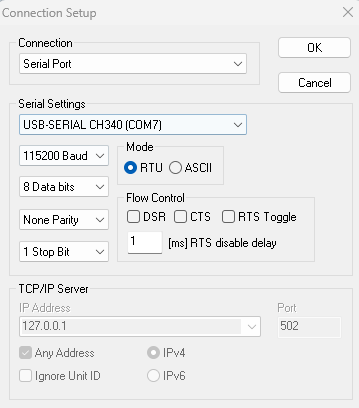

3.2.2 串口配置

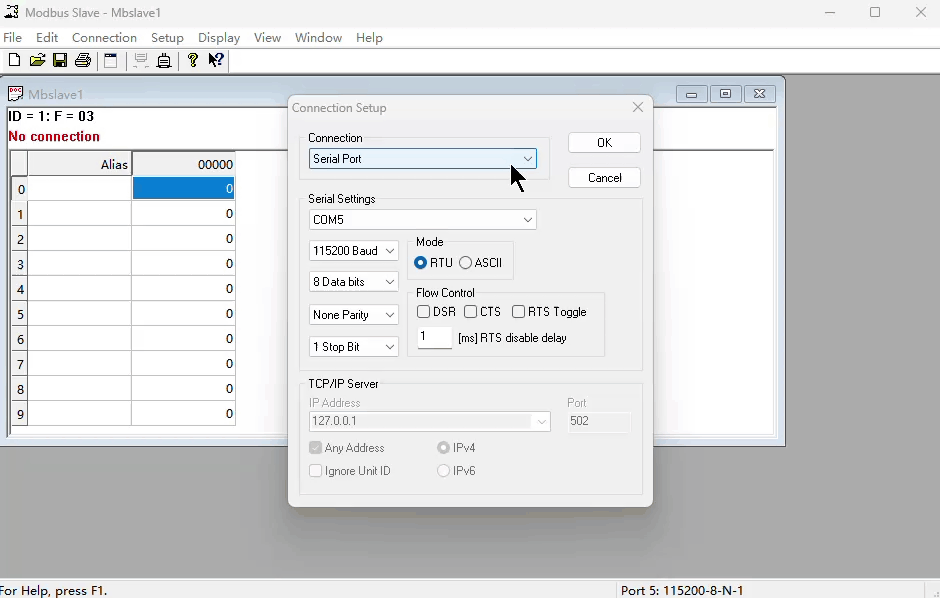

在配置窗口中配置好端口号、波特率、数据位、校验位、停止位，在这里我使用的是115200波特率（115200 Baud），8个数据位（8 Data bits），无校验位（None Parity），1个停止位（1 Stop Bit）。实际使用时，需依据所通信的从机设备来匹配设置。

3.2.3 配置窗口信息

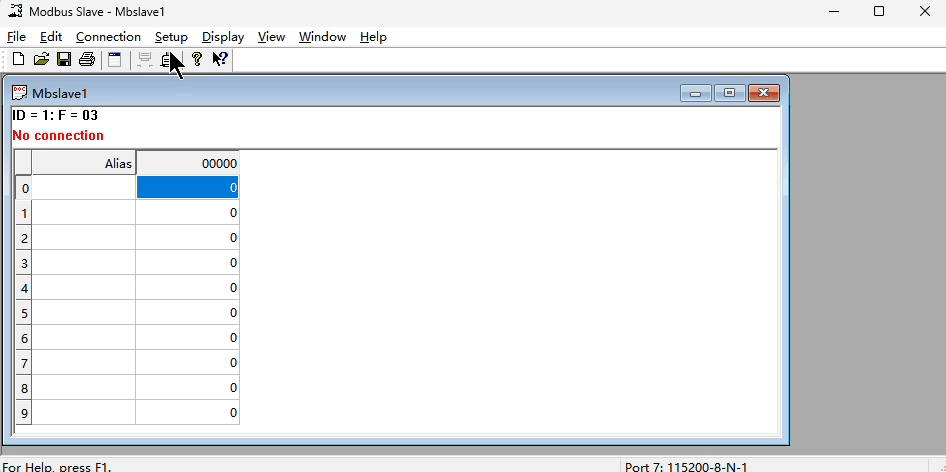

点击\"Setup\"->\"Slave Definition...\"，或者按快捷键F8，或者在要设置的窗口单击右键，选择\"Slave Definition...\"，可以打开窗口信息配置界面。

Slave ID：可以配置从机地址

Function：可以配置寄存器/线圈类型

Address：可以配置读/写的寄存器/线圈起始地址

Quantity：可以配置读/写的寄存器/线圈个数

Rows：可以选择该窗口一列可以显示多少行，数字是对应的行数，最后一个选项\"Fit to Quantity\"是可以根据前面设置的\"Quantity\"数量自动匹配行数。

Hide Alias Columns：可以选择是否隐藏\"Alias\"列。

PLC Addresses(Base 1)：可以选择通信的基地址是从0开始还是从1开始。

3.2.4 窗口操作

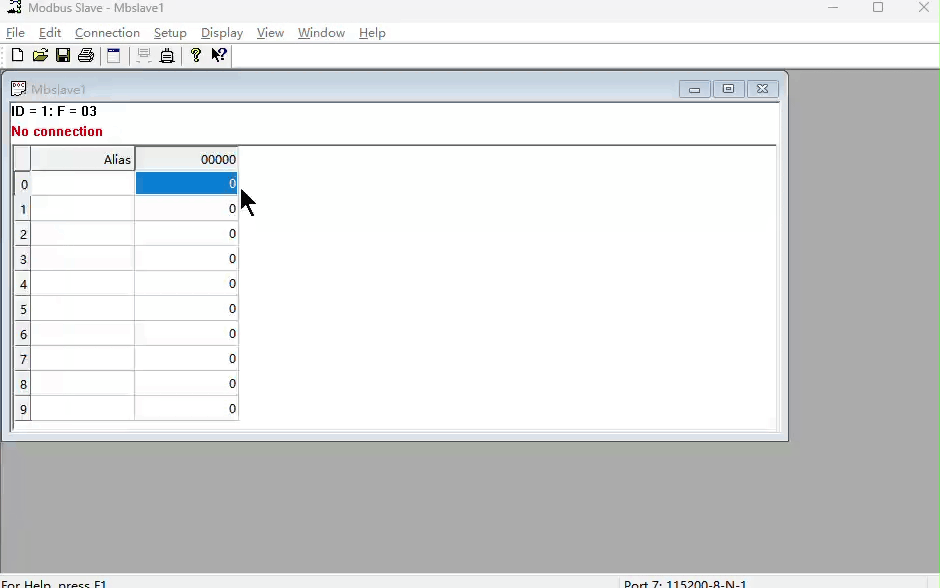

双击数据的位置，可修改当前地址的寄存器/线圈数值。

4 Modbus Poll

4.1 软件介绍

Modbus Poll是一款基于 Windows 的 Modbus 主站（Master）测试工具，用于模拟和监控 Modbus RTU/TCP 通信。它支持读写从站（Slave）设备的寄存器（如线圈、输入寄存器、保持寄存器等），实时显示数据变化，并提供日志记录、数据图表和错误检测功能，广泛应用于工业自动化、PLC 调试和设备测试。

4.2 功能介绍

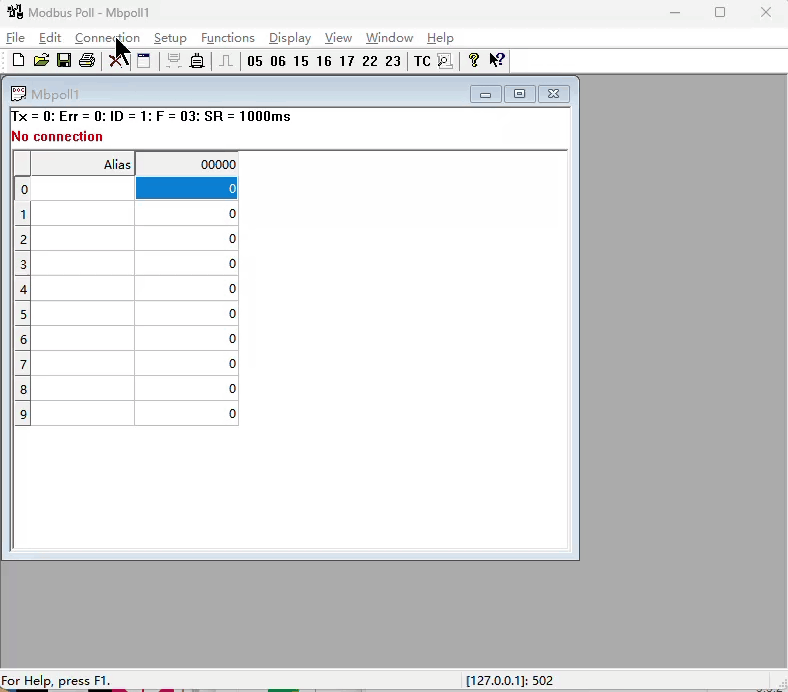

4.2.1 建立连接

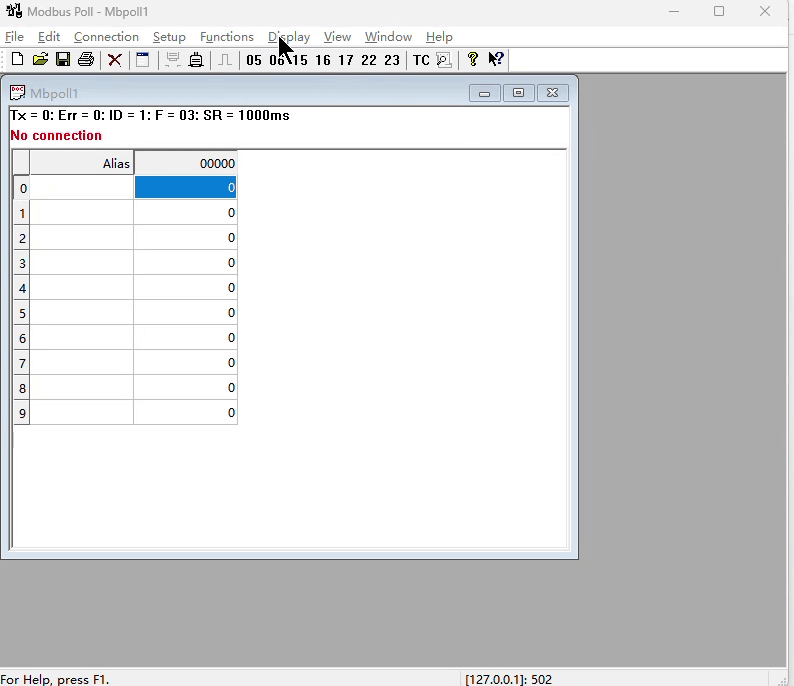

点击菜单栏\"Connection\"->\"Connect...\"（或者按快捷键F3）弹出连接配置窗口，在连接选项那里选择\"Modbus TCP/IP\"，表示选则使用Modbus TCP通信。

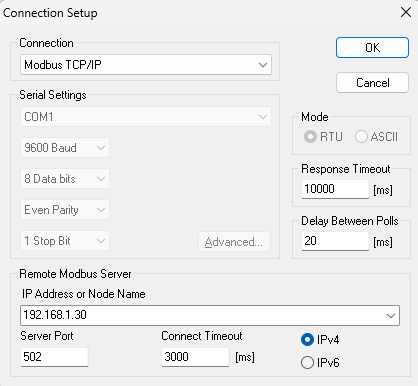

4.2.2 服务器参数配置

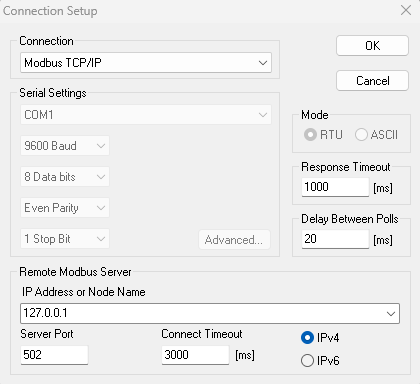

设置好IP及端口号，Modbus/TCP的默认端口号为502。实际根据从机设备的IP和端口号来设置。设置连接超时时间，按一般默认3000ms即可。

4.2.3 配置窗口信息

点击\"Setup\"->\"Read/Write Definition...\"，或者按快捷键F8，或者在要设置的窗口单击右键，选择\"Read/Write Definition...\"，可以打开窗口信息配置界面。

Slave ID：可以配置从机地址

Function：可以配置功能码

Address：可以配置读/写的寄存器/线圈起始地址

Quantity：可以配置读/写的寄存器/线圈个数

Scan Rate：可以配置帧的扫描周期

5 Modbus RTU 转 Modbus TCP 数据转换方式

5.1 Modbus RTU 帧结构

数据帧结构：[从站地址][功能码][数据][CRC校验]

示例：01 03 00 00 00 02 C4 0B

01：从站地址（1号设备）

03：功能码（读保持寄存器）

00 01：起始寄存器地址（0001）

00 02：读取寄存器数量（2个）

C4 0B：CRC16 校验值

5.2 Modbus TCP 帧结构

数据帧结构：[事务标识符][协议标识符][长度][单元标识符][功能码][数据]

示例：00 01 00 00 00 06 01 03 00 00 00 02

00 01：事务标识符（可自定义）

00 00：协议标识符（固定）

00 06：后续字节数（6字节）

01：单元标识符（1号设备，相当于从站地址）

03：功能码（读保持寄存器）

00 01 00 02：数据（同 RTU）

5.3 Modbus RTU 转 Modbus TCP 的方法

5.3.1 去掉 CRC 校验

原始数据帧：01 03 00 00 00 02 C4 0B

去掉CRC后：01 03 00 00 00 02

5.3.2 添加 MBAP 头

事务标识符（可递增）：00 01

协议标识符（固定）：00 00

长度（后续字节数）：00 06（1+1+4）

单元标识符（同 RTU 地址）：01

5.3.3 组合成 TCP 帧

最终Modbus TCP 帧： 00 01 00 00 00 06 01 03 00 00 00 02

5.4 Modbus TCP 转 Modbus RTU 的方法

5.4.1 去除 MBAP 头

原始Mosbus TCP数据帧： 00 01 00 00 00 06 01 03 00 00 00 02

去掉 MBAP 后：01 03 00 00 00 02

5.4.2 计算 CRC 校验并附加到末尾

计算 01 03 00 01 00 02 的 CRC16（结果为 C4 0B）

最终Mosbus RTU 帧：[01][03][00][01][00][02][C4][0B]

6 例程修改

本次以TCP 服务端为例：

6.1 修改wiz_platform.c

1.添加串口缓存变量

uint8_t Serial_RxPacket[MAX_VALUE];//串口的接收缓存uint8_t Index=0;//接收索引值uint8_t Serial_flag=0; //接收完成标志位

2.添加串口2初始化函数用于与Modbus Slave通信

void Serial2_Init(void){/*开启时钟*/RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART2, ENABLE);//开启USART1的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//开启GPIOA的时钟/*GPIO初始化*/GPIO_InitTypeDef GPIO_InitStructure;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_2;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);//将PA9引脚初始化为复用推挽输出GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);//将PA10引脚初始化为上拉输入/*USART初始化*/USART_InitTypeDef USART_InitStructure;//定义结构体变量USART_InitStructure.USART_BaudRate = 115200;//波特率USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;//硬件流控制，不需要USART_InitStructure.USART_Mode = USART_Mode_Tx | USART_Mode_Rx;//模式，发送模式和接收模式均选择USART_InitStructure.USART_Parity = USART_Parity_No;//奇偶校验，不需要USART_InitStructure.USART_StopBits = USART_StopBits_1;//停止位，选择1位USART_InitStructure.USART_WordLength = USART_WordLength_8b;//字长，选择8位USART_Init(USART2, &USART_InitStructure);//将结构体变量交给USART_Init，配置USART1//使能串口接收中断/空闲中断USART_ITConfig(USART2,USART_IT_RXNE,ENABLE);USART_ITConfig(USART2,USART_IT_IDLE,ENABLE);//中断分组NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);NVIC_InitTypeDef NVIC_InitStructure;NVIC_InitStructure.NVIC_IRQChannel=USART2_IRQn;NVIC_InitStructure.NVIC_IRQChannelCmd=ENABLE;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority=1;NVIC_InitStructure.NVIC_IRQChannelSubPriority=0;NVIC_Init(&NVIC_InitStructure);/*USART使能*/USART_Cmd(USART2, ENABLE);//使能USART1，串口开始运行}

3.添加串口2中断接收数据函数

void USART2_IRQHandler(void){uint8_t Clear=0;if (USART_GetITStatus(USART2, USART_IT_RXNE) == SET)//判断是否是USART2的接收事件触发的中断{uint8_t data=USART_ReceiveData(USART2);Serial_RxPacket[Index++]=data;if(Index>=MAX_VALUE)Index=0;USART_ClearITPendingBit(USART2, USART_IT_RXNE);//清除标志位}else if(USART_GetITStatus(USART2,USART_IT_IDLE)==SET)//如果产生空闲中断{Serial_flag=1;Clear=USART2->SR;Clear=USART2->DR;//清除空闲中断}}

4.添加串口2发送hex数据函数用于发送发送Modbus RTU数据帧

void USART2_SendByte(uint8_t data){ // 等待发送缓冲区空 while (USART_GetFlagStatus(USART2, USART_FLAG_TXE) == RESET); // 发送数据 USART_SendData(USART2, data);}void USART2_SendHexArray(uint8_t *data, uint8_t length){ for (uint8_t i = 0; i < length; i++) { USART2_SendByte(data[i]); }}

5.添加获取串口接收完成标志位函数，串口接收缓存清空，获取串口接收数据长度函数

//获取串口接收完成标志位函数uint8_t Serial_Receive_Flag_Complete(void){uint8_t flag=keep_live_trigger_flag; Serial_flag=0；return flag;}//串口接收缓存清空函数void Serial_Receive_Clear(void){memset(Serial_RxPacket,0,sizeof(Serial_RxPacket));Index=0;}//获取串口数据接收长度函数uint16_t Serial_Receive_len(void){return Index;}

6.2 修改wiz_platform.h

添加接收缓存声明和函数声明

#define MAX_VALUE 2048 // 串口接收缓冲区最大长度extern uint8_t Serial_RxPacket[];// 串口接收数据缓冲区void Serial2_Init(void);uint16_t Serial_Receive_len(void);uint8_t Serial_Receive_Flag_Complete(void);void Serial_Receive_Clear(void);void USART2_SendHexArray(uint8_t *data, uint8_t length);

6.3 修改loopback.c

1.添加主机序转网络序宏定义，Modbus RTU 缓冲区，定义Modbus TCP 数据帧结构体

#define htons(x) ((uint16_t)((((x) <> 8) & 0xFF)))//主机序转网络序宏定义（16位）uint8_t rtu_buf[256]; // Modbus RTU帧缓存区typedef struct __attribute__((packed)) { uint16_t transaction_id; // 事务标识（用于请求/响应匹配） uint16_t protocol_id; // 协议标识（固定0x0000） uint16_t length; // 后续数据长度（含单元ID） uint8_t unit_id; // 设备地址（等同RTU从站地址） uint8_t data[256]; // 功能码+数据（不含CRC）} ModbusTCP_Frame;

2.添加 Modbus CRC16校验计算函数

uint16_t modbus_crc16(const uint8_t *data, uint16_t length) { uint16_t crc = 0xFFFF; for(uint16_t i = 0; i < length; i++) { crc ^= data[i]; for(uint8_t j = 0; j < 8; j++) { if(crc & 0x0001) { crc = (crc >> 1) ^ 0xA001;  } else { crc >>= 1; } } } return crc;}

3.添加打印Modbus TCP帧函数

void print_modbus_tcp_frame(const ModbusTCP_Frame *frame, uint16_t tcp_len) { printf(\"rtu_to_tcp Frame: \"); const uint8_t *p = (const uint8_t *)frame; for (uint16_t i = 0; i < tcp_len; i++) { printf(\"%02X \", p[i]); } printf(\"\\r\\n\");}

4.添加Modbus RTU转TCP函数

uint16_t rtu_to_tcp(const uint8_t *rtu_data, uint16_t rtu_len, ModbusTCP_Frame *tcp_frame, uint16_t received_tid) { if (rtu_len < 4) return 0; // 1. 计算有效数据长度（排除地址1+功能码1+CRC2） uint16_t data_len = rtu_len - 4;   // 2. 设置MBAP头（复用接收到的Transaction ID） tcp_frame->transaction_id = htons(received_tid);; // 直接使用传入的TID（需确保是网络字节序） tcp_frame->protocol_id = htons(0x0000); // 协议ID固定0 tcp_frame->length = htons(1 + 1 + data_len); // 单元ID1 + 功能码1 + 数据data_len  // 3. 复制单元ID和功能码+数据 tcp_frame->unit_id = rtu_data[0]; // 单元ID tcp_frame->data[0] = rtu_data[1]; // 功能码 memcpy(&tcp_frame->data[1], &rtu_data[2], data_len); // 数据部分  // 4. 返回总长度 = MBAP6 + 单元ID1 + 功能码1 + 数据data_len return 6 + 1 + 1 + data_len;}

5.添加Modbus TCP转RTU函数

uint16_t tcp_to_rtu(const uint8_t *tcp_data, uint16_t tcp_len, uint8_t *rtu_buf) { if (tcp_len < 8) return 0; // 最小长度检查（MBAP7 + 功能码1） // 提取单元ID（RTU设备地址） rtu_buf[0] = tcp_data[6]; // MBAP第7字节是单元ID  // 复制功能码+数据（跳过MBAP头） uint16_t data_len = tcp_len - 7; memcpy(&rtu_buf[1], &tcp_data[7], data_len);  // 计算并附加CRC16校验 uint16_t crc = modbus_crc16(rtu_buf, data_len + 1); rtu_buf[data_len + 1] = crc & 0xFF; // CRC低字节 rtu_buf[data_len + 2] = crc >> 8; // CRC高字节  return data_len + 3; // 地址1 + 数据(N) + CRC2}

6.替换loopback_tcpc函数

int32_t loopback_tcps(uint8_t sn, uint8_t *buf, uint16_t port){ int32_t ret; // 函数返回值，用于错误处理 uint16_t size = 0; // 接收数据长度static uint16_t received_tid=0; // 静态变量保存事务ID（跨函数调用保持值）#ifdef _LOOPBACK_DEBUG_ uint8_t destip[4]; uint16_t destport;#endif  switch (getSn_SR(sn)) { case SOCK_ESTABLISHED: if (getSn_IR(sn) & Sn_IR_CON) // TCP连接中断表示与对端连接成功 { setSn_IR(sn, Sn_IR_CON); // 需要将中断位写\'1\'来清除#ifdef _LOOPBACK_DEBUG_ getSn_DIPR(sn, destip); destport = getSn_DPORT(sn); printf(\"%d:Connected - %d.%d.%d.%d : %d\\r\\n\", sn, destip[0], destip[1], destip[2], destip[3], destport);#endif } if ((size = getSn_RX_RSR(sn)) > 0) // 表示待接收数据长度  { if (size > DATA_BUF_SIZE) size = DATA_BUF_SIZE;  ret = recv(sn, buf, size); // 数据接收过程(从硬件接收缓冲区到用户缓冲区) buf[size] = 0x00; // 添加结束标志位  if (ret <= 0) return ret; received_tid = (buf[0] << 8) | buf[1];//接收到的TCP帧的事务标识符 uint16_t rtu_len = tcp_to_rtu(buf, size, rtu_buf); // 将TCP帧转换为RTU帧printf(\"tcp_to_rtu Frame: \");for (uint16_t i = 0; i < rtu_len; i++){printf(\"%02X \", rtu_buf[i]);} USART2_SendHexArray(rtu_buf,rtu_len); }  if(Serial_Receive_Flag_Complete()==1) {uint16_t len=Serial_Receive_len();// 获取串口数据长度ModbusTCP_Frame tcp_frame;printf(\"Modbus RTU Frame: \");for(uint16_t i=0;i<len;i++)//打印发送的Modbus RTU 数据帧{printf(\"%02X \",Serial_RxPacket[i]);}printf(\"\\r\\n\");//提取modbus RTU中数据中的CRCuint16_t received_crc = (Serial_RxPacket[len - 1] << 8) | Serial_RxPacket[len - 2];uint16_t calculated_crc = modbus_crc16(Serial_RxPacket, len-2);//计算CRC if(received_crc==calculated_crc)//校验CRC{  // 将RTU帧转换为TCP帧（复用之前收到的事务ID）uint16_t tcp_len = rtu_to_tcp(Serial_RxPacket, len, &tcp_frame, received_tid);print_modbus_tcp_frame(&tcp_frame, tcp_len);// 打印发送的Modbus TCP数据帧send(sn,(uint8_t *)&tcp_frame,tcp_len);// 发送Modbus TCP数据帧} else {  printf(\"CRC validation failed \") }Serial_Receive_Clear();//清空串口缓存} break;  case SOCK_CLOSE_WAIT: #ifdef _LOOPBACK_DEBUG_ printf(\"%d:CloseWait\\r\\n\", sn);#endif if ((ret = disconnect(sn)) != SOCK_OK) return ret;#ifdef _LOOPBACK_DEBUG_ printf(\"%d:Socket Closed\\r\\n\", sn);#endif break; case SOCK_INIT:#ifdef _LOOPBACK_DEBUG_ printf(\"%d:Listen, TCP server loopback, port [%d]\\r\\n\", sn, port);#endif if ((ret = listen(sn)) != SOCK_OK) return ret; break; case SOCK_CLOSED:#ifdef _LOOPBACK_DEBUG_ printf(\"%d:TCP server loopback start\\r\\n\", sn);#endif if ((ret = socket(sn, Sn_MR_TCP, port, 0x00)) != sn) return ret;#ifdef _LOOPBACK_DEBUG_ printf(\"%d:Socket opened\\r\\n\", sn);#endif break; default: break; } return 1;}

7 功能验证

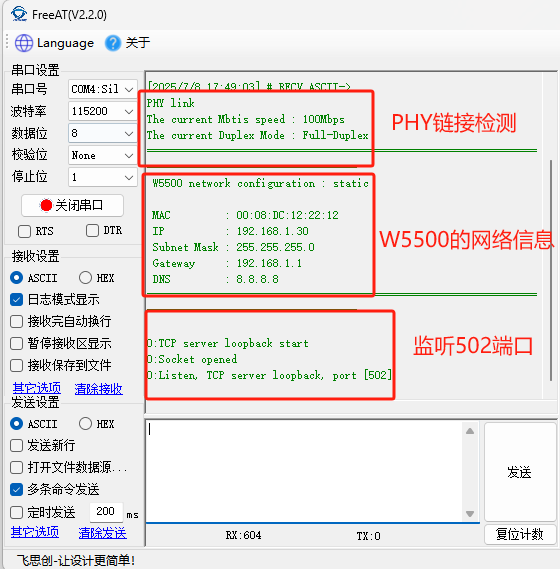

（1）烧录程序后现象：首先，会进行 PHY 链路检测，以此确认物理层连接状态正常，保障网络通信的基础条件；检测通过后，系统会打印出已设置好的网络地址信息，用于确认网络配置是否正确；最后，监听502端口等待客户端来连接。

（2）使用Modbus Poll 连接W5500进行通信。

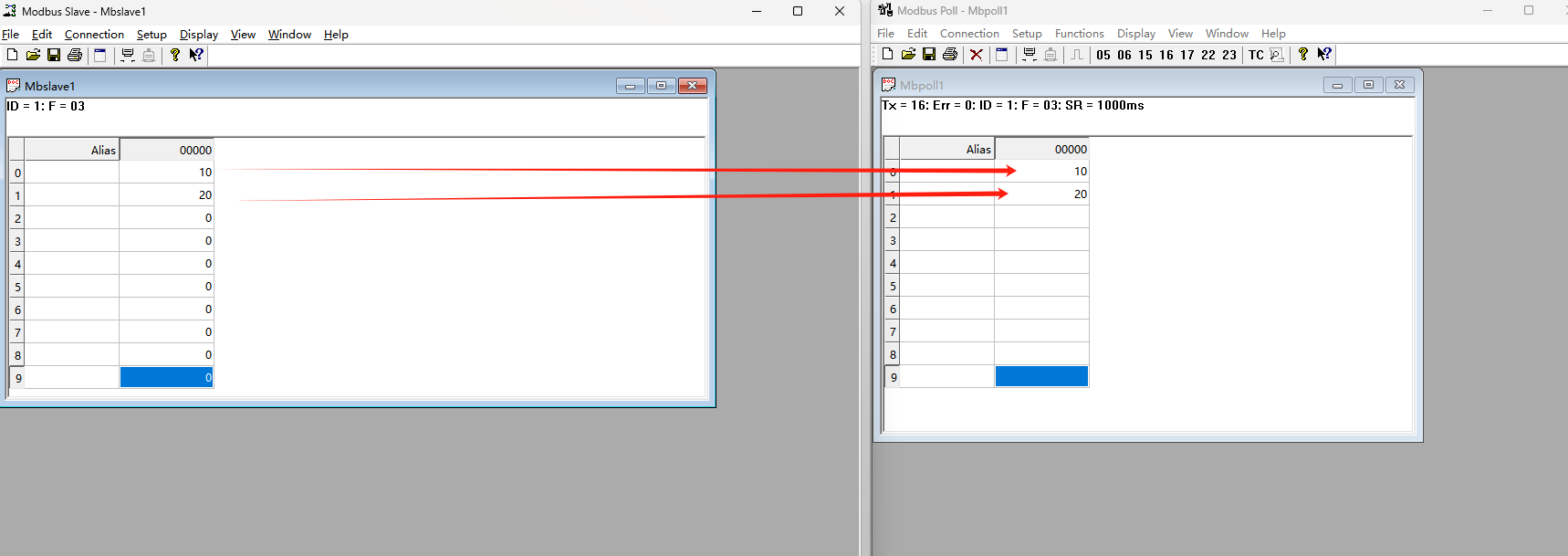

（3）数据采集采集成功

8 总结

本篇文章详细介绍了如何利用W5500io-M实现Modbus RTU与Modbus TCP相互转换。感谢大家的观看！如果您对本文有任何疑问，或者希望进一步了解该产品，请随时通过私信或评论区留言，我们将尽快回复您的消息！
