单片机：概念、发展、原理与应用的全面剖析
本文旨在全面深入地介绍单片机，详细阐述其基本概念、发展历程、工作原理以及广泛的应用领域。通 过对单片机多方面的探讨，帮助读者清晰地了解单片机在现代电子技术中的重要地位和作用，为进一步研究和应用单片机提供基础的理论支持。
一、引言
在当今科技飞速发展的时代，电子技术无处不在，深刻地影响着我们生活的方方面面。单片机作为电子 技术领域的核心组件之一，以其体积小、功耗低、控制功能强、扩展灵活等显著优势，在众多领域得到 了广泛的应用。从简单的家用电器到复杂的工业自动化系统，从智能穿戴设备到先进的汽车电子系统， 单片机都发挥着至关重要的作用。了解单片机的相关知识，对于推动电子技术的发展和创新具有重要的 意义。、
二、单片机的基本概念
2.1 定义

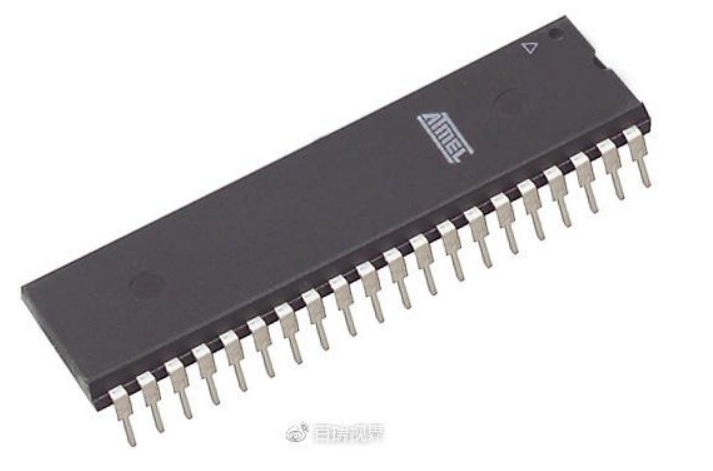

单片机（Single - Chip Microcomputer），也被称为单片控制器或微控制器单元（MCU），是一种集 成电路芯片。它采用超大规模集成电路技术，将具有数据处理能力的中央处理器（CPU）、随机存储器 （RAM）、只读存储器（ROM）、多种输入/输出（I/O）接口、中断系统、定时器/计数器等功能模块集 成到一块硅片上，构成一个小而完善的微型计算机系统。简单来说，一块芯片就相当于一台计算机，只 不过它的体积更小、功能更专注于控制和简单计算。
2.2 与其他计算机系统的比较
与传统的计算机系统相比，单片机缺少了一些外部输入/输出设备，如键盘、鼠标、显示器等，但它具有 更强的针对性和专业性，能够在特定的应用场景中实现高效的控制和处理。例如，在工业自动化生产线 中，单片机可以实时采集传感器的数据，并对执行机构进行精确控制，而不需要像普通计算机那样进行 复杂的人机交互。
2.3 学习单片机的意义
学习单片机是了解计算机原理与结构的最佳选择之一。通过学习单片机，我们可以深入理解计算机的基 本工作原理，掌握硬件电路设计和软件编程的技能。同时，单片机的应用领域广泛，掌握单片机技术可 以为我们在电子工程、自动化控制、嵌入式系统开发等地方的就业和研究打下坚实的基础。

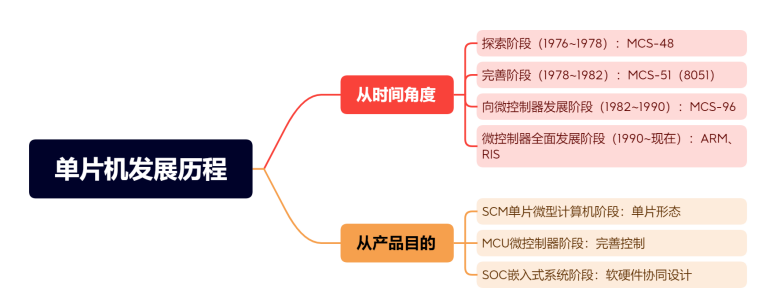

三、单片机的发展历程
3.1 起源与初期发展（20世纪70年代 - 1980年代）
20世纪70年代，美国Fairchild公司率先推出了第一款单片机F8，但它只包含了中央处理器、64K位的 RAM以及2个并行口，还需外接具有ROM、定时/计数器和并行口的芯片。1976年，Intel公司研发出了 第一款8位单片机MCS - 48，这是世界上第一个真正意义上的8位单片机，以其较小的体积、强大的功能 以及实惠的价格在市场上迅速火爆起来。随后，Motorola、Rokwell等公司也开始了单片机的研发与探 索，为后续单片机的发展奠定了基础。
1980年，Intel推出了MCS - 51系列单片机，这款单片机具有8位的CPU核心、4KB的程序存储器和128 字节的RAM，成为了行业标准，其他公司也开始推出兼容的产品，单片机功能基本稳定。MCS - 51系列 单片机的推出标志着单片机的发展进入了体系结构的完善阶段，它完善了总线结构和指令系统，增加了 大量的位操作指令和条件跳转指令，增强了单片机的控制功能。
3.2 改进与多厂商竞争（20世纪90年代 - 2000年代）
20世纪90年代，许多厂商推出了自己的51单片机产品，如Atmel（现在的Microchip）、Silicon Labs、NXP（原Philips）等。他们通过改进架构、增加功能和提高性能来吸引市场份额。例如，Philips开发增强型80C51，新增I²C总线、PWM输出等外设；STC推出1T架构单片机，将指令周期缩短至 1/12。
同时，16位和32位单片机也开始崭露头角。1982年，Intel研发的MCS - 96系列16位单片机问世，相 比于8位单片机，它拥有更宽的带宽、更大的ROM和RAM容量，在进行8位以上的数据处理时，效率可以 达到8位单片机的2倍，并且在外设方面也做了更多的拓展和升级。1990年，Intel公司推出了32位单片 机80960，其性能得到了巨大的提升，进一步扩大了单片机的应用范围。
3.3 性能跃升与生态繁荣（2000年代 - 2010年代）
21世纪初，51架构突破传统限制，STC89系列集成了ADC、EEPROM和看门狗；C8051F系列实现了 25MIPS的运算速度（传统8051仅1MIPS），部分型号支持USB、CAN总线等现代接口。开源社区涌现 出SDCC编译器、Keil开发环境等工具，中国高校更将51单片机作为嵌入式教学标准平台，年出货量超 10亿片。
3.4 持续进化与应对竞争（2010年代 - 至今）
面对ARM Cortex - M系列的竞争，51架构通过工艺革新（55nm制程）和功能扩展保持生命力。例如， STC8系列集成32位数学协处理器，支持硬件浮点运算；Silicon Labs EFM8系列融合了低功耗蓝牙；国 产CH551系列实现USB直连。在电动工具控制、智能传感器等对成本敏感的领域，51单片机仍占据70% 以上市场份额，2024年全球市场规模达38亿美元。同时，国产MCU发展迅速，如GD32（兆易创新）、 CH32（沁恒）、HK32（航顺）等，逐步挑战国外品牌。RISC - V架构也开始兴起，如沁恒CH32V、赛 昉、华为Hi3861等，逐步进入消费电子和工业控制市场。
四、单片机的结构与工作原理
4.1 结构组成
4.1.1 中央处理器（CPU）
中央处理器是单片机的核心部件，负责执行指令、进行运算和控制系统。它由运算器和控制器组成，运 算器负责算术运算和逻辑运算，控制器负责控制指令的执行顺序和数据的流向。不同位数的单片机，其 CPU处理数据的能力也不同，例如8位单片机的CPU一次能处理8位二进制数据，而32位单片机的CPU一 次能处理32位二进制数据。
4.1.2 存储器
单片机的存储器分为程序存储器（ROM）和数据存储器（RAM）。
程序存储器（ROM）：用于存放程序代码和固定数据，即使断电，其中的内容也不会丢失。常见的 ROM类型有掩膜ROM、EPROM（可擦除可编程只读存储器）、EEPROM（电可擦除可编程只读存储 器）和Flash ROM等。例如，在一些简单的单片机应用系统中，程序代码被固化在掩膜ROM中；而在一 些需要频繁更新程序的场合，则使用Flash ROM。
程序存储器（ROM）：用于存放程序代码和固定数据，即使断电，其中的内容也不会丢失。常见的 ROM类型有掩膜ROM、EPROM（可擦除可编程只读存储器）、EEPROM（电可擦除可编程只读存储 器）和Flash ROM等。例如，在一些简单的单片机应用系统中，程序代码被固化在掩膜ROM中；而在一 些需要频繁更新程序的场合，则使用Flash ROM。
4.1.3 定时/计数器
定时/计数器用于生成时序信号、测量时间间隔，广泛用于控制精确的时间事件。它可以工作在定时模式 或计数模式，在定时模式下，它可以根据设定的时间间隔产生中断信号，用于实现定时任务；在计数模 式下，它可以对外部输入的脉冲信号进行计数，用于测量脉冲的个数或频率。
4.1.4 输入输出接口（I/O）
输入输出接口通过输入输出端口与外部设备通信，如开关、传感器、显示器等。单片机的I/O接口可以分 为并行I/O接口和串行I/O接口。并行I/O接口可以同时传输多位数据，传输速度快，但占用的引脚资源较 多；串行I/O接口则是逐位传输数据，传输速度相对较慢，但占用的引脚资源较少。例如，在连接多个 LED灯时，可以使用并行I/O接口实现同时控制；而在与远距离的设备进行通信时，则可以使用串行I/O接 口。
4.1.5 中断控制系统
中断控制系统允许单片机在执行程序时，响应外部事件的中断请求，暂停当前程序的执行，转而执行中 断服务程序。中断系统可以提高单片机的实时处理能力，使单片机能够及时响应外部突发事件。例如， 在工业自动化控制系统中，当传感器检测到异常数据时，会向单片机发送中断请求，单片机接收到中断 信号后，迅速暂停当前的常规控制任务，转而执行中断服务程序，对异常数据进行处理。
4.1.6 晶体振动电路
晶体振动电路可产生单片机运行的控制信号，严格按时序控制单片机。它为单片机提供了稳定的时钟信 号，时钟信号的频率决定了单片机的运行速度。不同型号的单片机对时钟信号的频率要求不同，一般需 要外接晶体振荡器来产生所需的时钟信号。
4.2 工作原理
单片机的工作原理可以概括为以下几个步骤：
4.2.1 获取指令
CPU从程序存储器（ROM）中逐条读取指令。程序存储器中存储着预先编写好的程序代码，CPU按照程 序计数器（PC）所指向的地址读取指令。
4.2.2 解码指令
将读取的指令转换为计算机可以理解的机器语言，指示CPU执行特定的操作。指令解码器会对指令的操 作码进行分析，确定指令的类型和所需的操作数。
4.2.3 执行指令
根据解码结果执行相应的操作，比如算术运算、数据传输、输入输出操作等。例如，如果指令是加法运 算，CPU会从指定的寄存器或存储器中取出操作数，进行加法运算，并将结果存储在指定的位置。
4.2.4 数据交互
根据需要通过I/O接口与外部设备进行数据交换，或通过通信协议与其他设备进行通信。例如，单片机可 以通过I/O接口读取传感器的数据，或者将处理结果发送到显示器上显示。
4.2.5 返回结果
操作完成后，返回计算结果或执行下一条指令。单片机的这些基本操作循环进行，控制着整个系统的运作。
五、单片机的分类
5.1 按位数分类
5.1.1 4位单片机
处理能力有限，适用于简单的控制任务，如一些玩具、电子钟表等。其资源相对较少，通常集成较小容 量的存储器和简单的I/O接口。
5.1.2 8位单片机
如8051、AVR（如ATmega328P）、PIC16F、STC89C、CH554等，是目前市场上应用最广泛的单片 机类型之一。它适合处理较为简单的控制任务，通常功耗较低、价格便宜，适用于小型嵌入式系统，如 智能家居中的风扇定时控制、电子秤等。
5.1.3 16位单片机
代表产品有MSP430、PIC24F、HCS12等。相比8位单片机，16位单片机拥有更高的运算能力和更多的 外设接口，能够处理更复杂的逻辑控制和信号运算，适用于一些对性能要求较高的应用场景，如医疗设 备中的电子血压计、智能仪表中的电子水表等。
5.1.4 32位单片机
如ARM Cortex - M系列、STM32系列等，处理能力强，广泛应用于复杂的嵌入式系统，如图像处理、 音频处理、工业自动化控制等地方。它具有更高的主频、更大的存储容量和更丰富的外设接口，能够满 足复杂应用场景的需求。
5.1.5 64位单片机
部分高端MCU属于64位单片机，如RISC - V处理器（如Hi3861）。它具有超强的计算能力，接近嵌入 式处理器的水平，适用于高性能边缘计算、AI处理、高端自动驾驶系统等对计算能力要求极高的应用场景。
5.2 按功能分类
5.2.1 通用型单片机
适用于各种应用场合，具有较为完善的功能和性能。它可以通过编程实现多种不同的功能，广泛应用于 家电、汽车电子、智能设备等地方。
5.2.2 专用型单片机
针对某一特定应用场合进行优化设计，具有更高的性能和更低的成本。例如，汽车电子中的发动机控制 单元（ECU）专用单片机，它针对发动机的控制需求进行了优化设计，能够实现精确的燃油喷射控制、 点火控制等功能。
5.3 按结构分类
5.3.1 CISC（复杂指令集计算机）
传统架构，指令集较复杂，功耗较高，但在特定领域仍有应用。例如，8051单片机采用CISC架构，其指 令丰富，功能强大，但执行效率相对较低。
5.3.2 RISC（精简指令集计算机）
指令简单，执行效率高，但功能相对较少。如STM32（ARM Cortex - M）、RISC - V等单片机采用 RISC架构，具有低功耗、高性能的特点，在现代单片机市场中得到了广泛的应用。
六、单片机的应用领域
6.1 工业自动化
6.1.1 数控机床
单片机在数控机床中用于控制机床的运动轴、刀具的更换、加工参数的设置等。通过对传感器数据的采 集和处理，以及对执行机构的精确控制，实现零件的高精度加工。
6.1.2 自动生产线控制
在自动生产线中，单片机可以实时监测生产状态，调整生产参数，控制各个生产环节的协调运行。例 如，控制传送带的速度、机械手臂的运动轨迹等，提高生产效率和产品质量。
6.1.3 电机控制
单片机可以实现对电机的精确控制，如调速、正反转控制等。通过脉宽调制（PWM）技术，调节电机的 电压和电流，实现电机的平稳运行。
6.1.4 温度控制
在工业生产中，许多工艺过程需要精确的温度控制。单片机可以连接温度传感器，实时采集温度数据， 并根据设定的温度值调整加热或制冷设备的工作状态，保证生产过程的稳定性。
6.2 智能家居与物联网
6.2.1 智能家居系统
单片机在智能家居系统中扮演着核心角色，它可以连接各种传感器（如温度、湿度、光照传感器等）和 执行设备（如电动窗帘、智能门锁、灯光控制器等），实现家居环境的智能化管理。例如，根据环境温 湿度传感器的反馈信息，控制空调、加湿器等设备；根据光线传感器的信息，自动调整灯光亮度或开关 灯光。
6.2.2 物联网设备
物联网设备如无线传感器网络大量使用单片机作为数据处理和通信的核心。单片机可以收集环境数据 （如温度、湿度、光照等），并通过无线通信协议（如Wi - Fi、蓝牙、ZigBee等）将数据传输到云端服 务器，实现数据的远程监控和管理。
6.3 汽车电子
6.3.1 发动机控制单元（ECU）
单片机在发动机控制单元中用于调节燃油喷射、点火时机等，提高燃油效率和发动机性能。它可以根据 发动机的工况实时调整控制参数，保证发动机的稳定运行。
6.3.2 车身控制模块（BCM）
负责控制汽车的各种车身电器设备，如灯光、雨刮器、门锁等。单片机可以实现对这些设备的集中控制 和管理，提高汽车的安全性和舒适性。
6.3.3 安全系统
如防抱死刹车系统（ABS）、安全气囊系统等都离不开单片机的控制。单片机可以实时监测车辆的行驶 状态，当检测到异常情况时，迅速触发相应的安全装置，保障乘客的安全。
6.4 医疗电子设备
6.4.1 便携式医疗设备
如血压计、血糖仪、血氧饱和度计等，单片机用于实现对患者生理参数的实时监测和数据分析。它可以 连接传感器，采集患者的生理数据，并将数据进行处理和显示，为医生提供准确的诊断依据。
6.4.2 医疗监护设备
在医院的重症监护室中，各种医疗监护设备如心电监护仪、呼吸监护仪等都使用单片机进行数据采集和 处理。单片机可以实时监测患者的生命体征，当出现异常情况时及时发出警报。
6.5 消费电子
6.5.1 家电产品
如洗衣机、电冰箱、空调、电视机等，单片机作为控制核心，实现着产品的各种功能和智能化管理。例 如，在洗衣机中，单片机可以根据衣物的重量、污垢程度等信息自动选择合适的洗涤模式；在空调中， 单片机可以根据室内温度自动调整制冷或制热的强度。
6.5.2 智能手机
虽然智能手机的核心处理器功能强大，但其中也有许多辅助功能是由单片机来实现的，如电池管理、按 键控制等。单片机可以对手机的各种状态进行监测和控制，提高手机的性能和稳定性。
6.6 通信与网络设备
6.6.1 通信接口设备
单片机在以太网、CAN、LIN、USB等通信接口的设备中，实现数据的传输和通信协议的处理。通过单片 机的控制和管理，通信设备能够实现高效、稳定的数据传输，满足各种通信需求。
6.6.2 网络设备
如路由器、交换机等网络设备中也使用单片机进行控制和管理。单片机可以实现对网络接口的配置、数 据的转发和路由选择等功能，保证网络的正常运行。
七、单片机的优势与未来趋势
7.1 优势
7.1.1 高度的集成性
单片机在晶体芯片上集成了各种功能部件，集成度高，体积小巧，便于嵌入各种设备中。这使得它可以在有限的空间内实现复杂的功能，适用于对体积要求较高的应用场景。
7.1.2 丰富的外设接口
单片机外部有许多三条总线和并行、串行输入/输出管脚，可以方便地与外部设备通信。它可以连接各种传感器、执行器、显示器等设备，实现数据的采集和控制。
7.1.3 强大的控制能力
能够实现对复杂系统的精确控制，非常适合特殊的控制功能。例如，在工业自动化生产线中，单片机可 以对多个设备进行协同控制，保证生产过程的高效运行。
7.1.4 灵活的编程性
支持多种编程语言和开发工具，便于开发者根据需求进行定制开发。开发者可以使用汇编语言、C语言等进行编程，实现不同的功能需求。
7.1.5 高可靠性
单片机的程序说明、常数和表格固化在ROM中不易损坏，许多信号通道在芯片中，因此可靠性高。在一些对可靠性要求较高的应用场景，如航空航天、医疗设备等地方，单片机得到了广泛的应用。
7.1.6 低功耗
为了满足便携式系统的广泛应用，许多单片机的工作电压和工作电流都较低，功耗较低。这使得它在电 池供电的设备中具有很大的优势，如智能手环、无线传感器等。
7.2 未来趋势
7.2.1 技术融合
单片机将继续与物联网、人工智能、大数据、云计算等先进技术相结合，实现更加智能化的控制和管 理。例如，在智能家居系统中，单片机可以通过物联网技术连接到云端服务器，实现远程控制和数据共 享；同时，结合人工智能技术，实现更加智能的场景识别和自动化控制。
7.2.2 性能提升
高速处理器、更大的存储容量和更强的计算能力将成为未来单片机的核心特点，以满足复杂应用场景的 需求。例如，在图像处理、音频处理等地方，需要单片机具有更高的处理能力和更快的运算速度。
7.2.3 低功耗设计
低功耗设计将有助于提高设备的续航能力，降低使用成本。未来的单片机将更加注重节能技术的应用， 采用低功耗的工艺和设计方法，延长电池的使用寿命。
7.2.4 集成度提升
单片机将集成更多的功能模块，如ADC、DAC、PWM、USB、CAN等接口，以及更大的存储容量和更强 的计算能力。这使得单片机能够更好地满足不同应用场景的需求，减少外部电路的设计和成本。
7.2.5 应用领域拓展
随着物联网技术的普及和发展，单片机在物联网领域的应用也将更加广泛。未来，单片机将成为物联网 设备中的核心组件之一，为物联网的快速发展提供有力支持。同时，单片机在医疗、航空航天、新能源 等地方的应用也将不断拓展。
八、结论
单片机作为现代电子技术中不可或缺的核心组件，经过几十年的发展，已经取得了巨大的进步。它以其 独特的优势，在工业自动化、智能家居、汽车电子、医疗设备、消费电子等众多领域得到了广泛的应 用。随着科技的不断进步，单片机的性能和功能将不断提升，应用领域也将不断拓展。未来，单片机将 继续与其他先进技术融合，为人类社会的发展和进步做出更大的贡献。同时，对于单片机技术的研究和 应用也将面临新的挑战和机遇，需要我们不断地探索和创新。
