VSCode下的编译、调试、烧录_vscode烧录程序
一、编译程序
程序编译可以通过2种方式：pio左栏按钮、命令行；

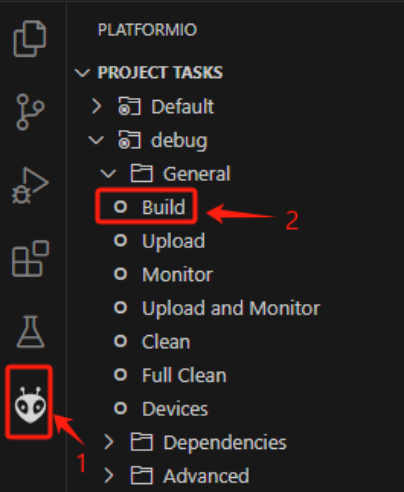

1. Pio左栏按钮：
点下按钮编译后，会自动弹出终端窗口显示编译过程。
2. 命令行方式：

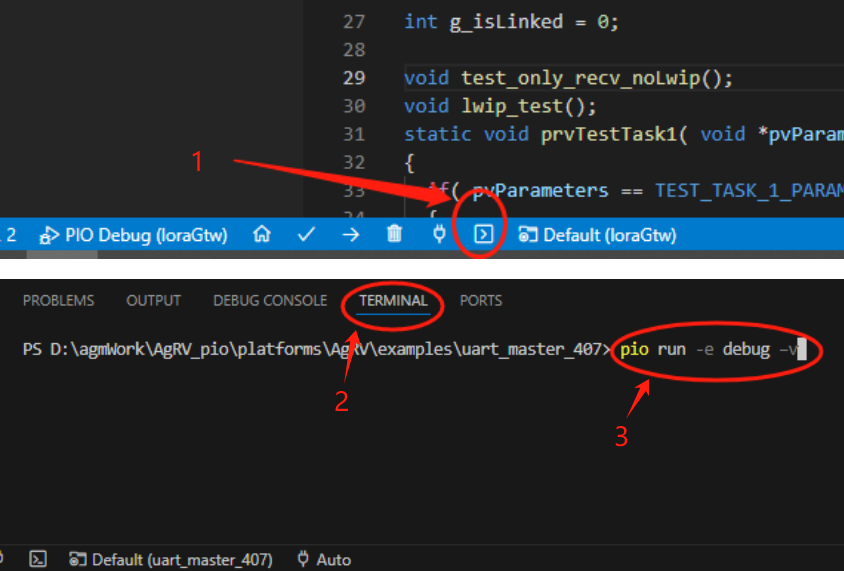

在“终端”通过命令行进行的工程编译。命令：pio run -e debug -v
使用如图：

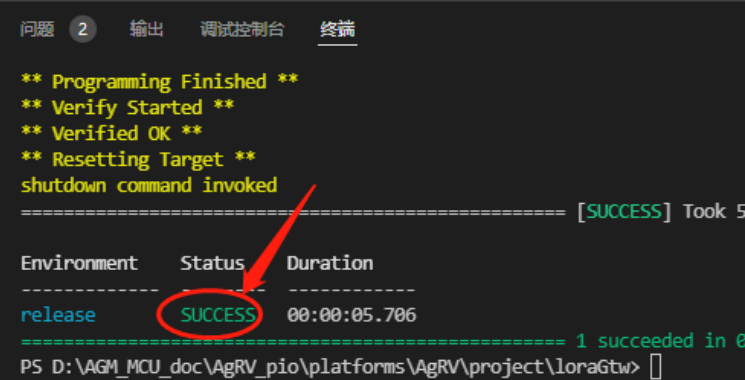

不管使用上边的哪种方式，编译和烧录成功时，会有success的提示如下：
.
二、烧录程序（和ve配置）
注意：AG32烧录程序和烧录VE配置是分开的。
注：这里描述所说的“烧录VE配置”，其实就是前文中提到的烧录logic.bin（cpld部分的bin）。
程序有改动，就编译后烧录程序；VE有改动，就烧录VE。
两者相互独立，各烧各的。烧录没有先后顺序之分。两者的烧录接线都相同，只是按钮不同。
新开发板的第一次烧录，必须先烧录VE，再烧录程序。
烧录支持三种方式：daplink、jlink和串口。
daplink烧录：
daplink方式是官方推荐的烧录方式，官方提供的烧录工具属于这种类型。
1. 配置烧录方式：
如果使用daplink来烧录，需要在platformio.ini中进行相应配置。
配置方法：
修改upload_protocol项，使：upload_protocol = cmsis-dap-openocd
2. 烧录程序：

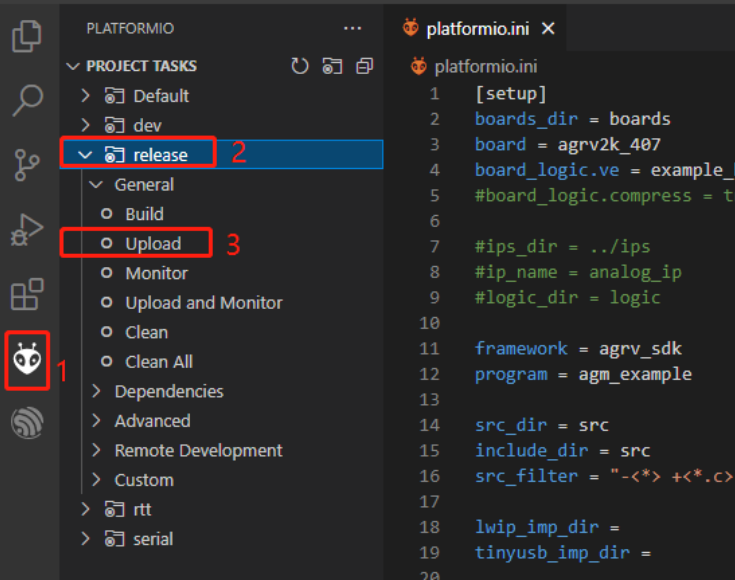

烧录方法和上边的编译相似，也是2种方式：下边按钮、命令方式。

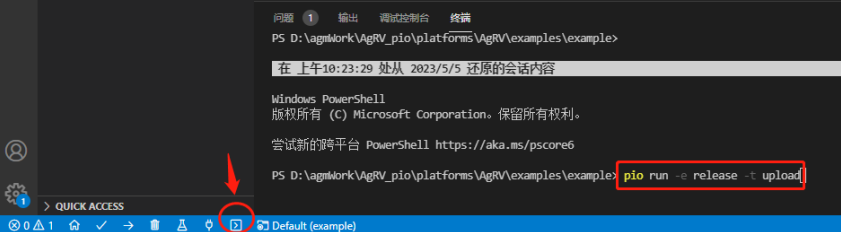

如下图（二选一）：
烧录命令：pio run -e release -t upload
3. 烧录ve文件：

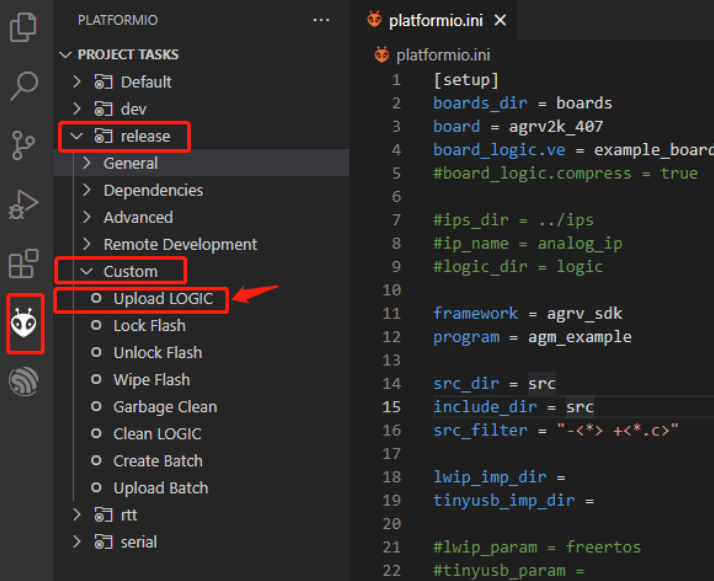

在烧录ve配置时，只支持两种方式：左边栏和命令方式。

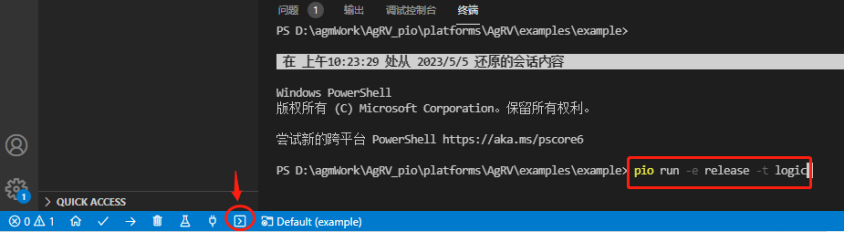

如下图：（二选一）
烧录命令：pio run -e release -t logic
注：烧录到flash的ve配置，就是在platformio.ini中指定的board_logic_ve项。
如样例中的：board_logic.ve = example_board.ve
4. 烧录结果提示：
在烧录固件或者ve配置完成时，都会有SUCCESS提示。
如果烧录失败，会有红色Error信息给出对应的失败原因。
烧录中，最常见的报错是 “Error connecting DP: cannot read IDR”。
如果是新焊接的板子，需要检查：芯片是否有虚焊、芯片供电、link接线管脚是否正常，是否对应；
如果是正常使用中突然出现，可以Boot0拉高，重新上电芯片，重新插拔烧录器，再尝试。
Jlink烧录：
Jlink烧录和daplink烧录有两点差异，其他均完全相同。
1. 在首次烧录前，需要先安装插件zadig-2.8.exe。
注：该插件是jlink正常驱动的插件。在安装该插件前，确保电脑上已经安装过jlink的驱动，并能正常使用jlink。
安装插件时，需要将jlink连接到电脑，然后再安装。
该插件位于SDK解压后的根目录下。

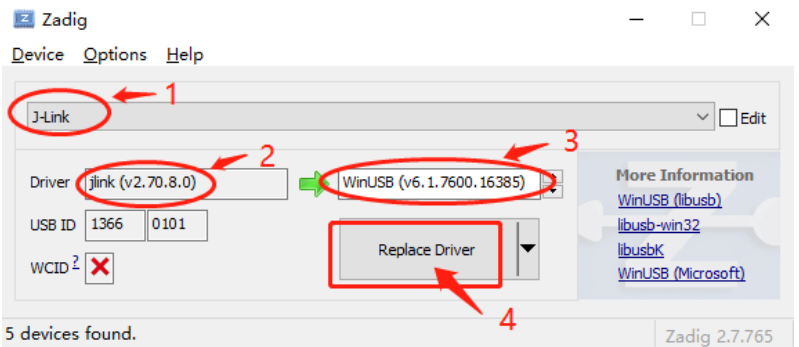

安装方式参下图：
注：开发中如重装过电脑，或重新安装过jlink驱动，需要再次安装该驱动插件。
2. 在配置文件中修改烧录方式为：
upload_protocol = jlink-openocd
这里配置修改完后，烧录按钮（或命令），跟dap-link是完全一样的。
串口烧录：
1. 串口烧录前，要先使芯片进入烧录模式；
进入烧录模式的方法：boot1接地，boot0 接高。
2. 在platformio.ini的配置里，配置成串口烧录并指定PC使用的串口号；
配置方法：
修改upload_protocol项，使：upload_protocol = Serial
修改upload_port项，使：upload_port = COMx （x是编号）
烧录时的波特率可以在[env:serial] 中修改，如：upload_speed = 115200
（注：烧录时芯片端必须使用UART0）
3. 烧录程序和烧录ve；
按钮方式，串口烧录和jlink烧录时相同（可参照上边jlink烧录的介绍）
命令方式，（把release换成serial）。
烧录程序的命令：pio run -e serial -t upload
烧录ve的命令：pio run -e serial -t logic
4. 烧录成功后的反馈；
同jlink烧录相似，成功也会有SUCCESS提示；
烧录失败会有红色FAIL提示错误原因。
总结下几个常用命令（如果使用命令的话）：
编译（debug）：pio run -e dev -v
#串口烧录ve配置：pio run -e serial -t logic
#串口烧录code：pio run -e serial -t upload
jlink烧录ve配置: pio run -e release -t logic
jlink烧录code: pio run -e release -t upload
注：这里的烧录VE，其实是烧录logic。更多信息请参考后边描述。
三、daplink（或jlink）仿真：
烧录完成后，如果要仿真跟踪代码时，可通过daplink或jlink的方式。
使用时，需要在platformio.ini中指定：
用daplink时：debug_tool = cmsis-dap-openocd
用jlink时：debug_tool = jlink-openocd
在仿真的操作上，两种方式完全相同。

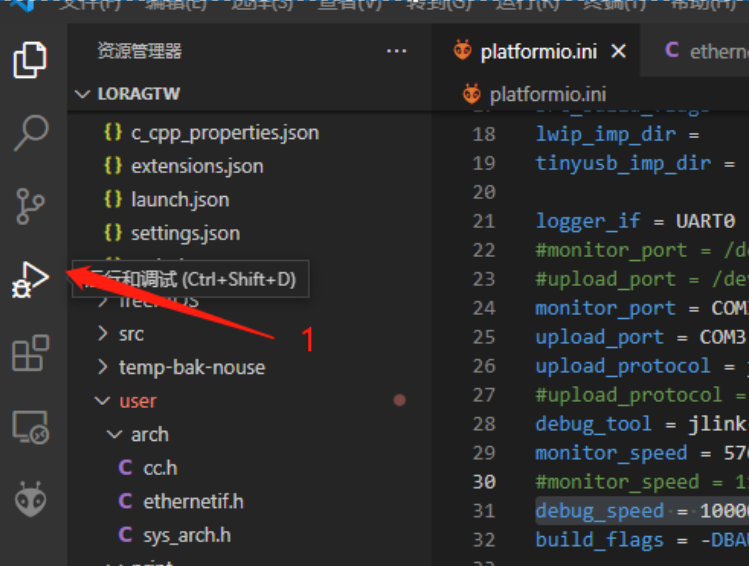

按以下步骤启动：

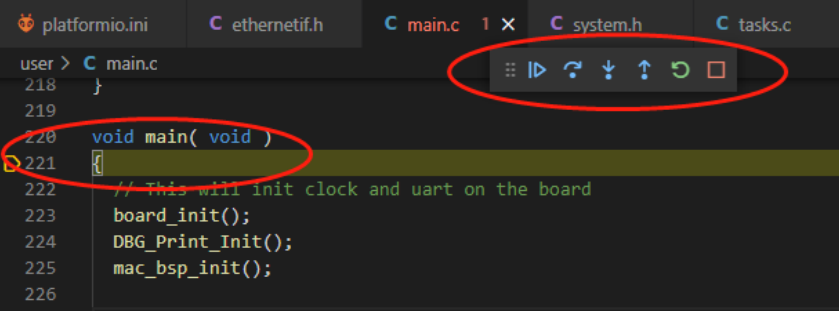

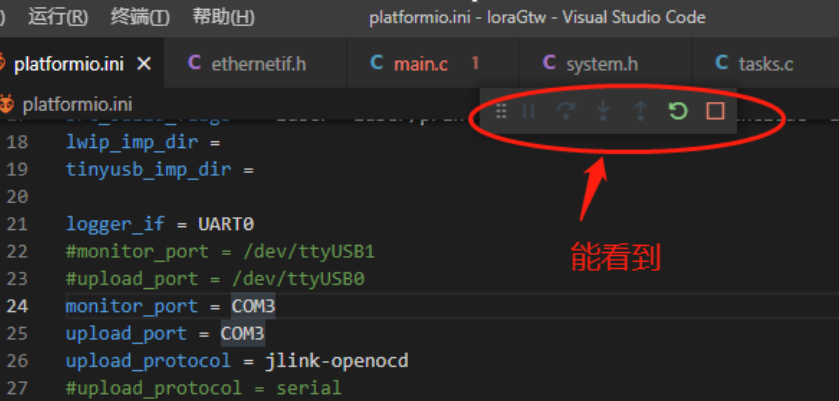

正常运行起来后，这个样子：
接下来就可以单步程序了。debug调试中的快捷键和VS一致。
注：从SDK1.5.0之后（安装包为 AgRV_pio-1.5.0-win64-release），debug调试 除了当前的pio-debug外，还支持cortex-debug插件。具体使用方法，请参考 网盘文档《AG32下使用cotex插件调试程序》
四、增加编译目录
在开发中，新增了c文件和h文件，怎么编译进来？
- 如果新增文件在原有路径下，则会被自动关联进来编译；
- 如果新增一个文件夹，则要把该文件夹加入到编译选项中；
如果文件夹下存放C文件：在src_filter中增加该文件夹
如果文件夹下存放h文件：在src_build_flags中增加该文件夹
举例：
在example项目里，只有一个src文件夹（里边存放全部.c和.h）。编译设置为：
src_dir = .
include_dir = ./src
build_src_filter = \"- +\"
其中：
src_dir定义“.c文件编译时，查找路径的基路径”
include_dir定义“.h文件编译时，查找路径的基路径”
build_src_filter 定义 “.c文件从哪些路径下搜索”，星号代表通配，双星代表子目录通 配，+表示增加一个搜索路径，-表示去除一个搜索路径
如果要新增一个文件夹print（跟src同级），里边也有.c和.h，可以设置如下：
src_dir = .
include_dir = .
build_src_filter = \"- + +\"
src_build_flags = -Isrc -Iprint
其中：
include_dir路径也退回到根路径下；
build_src_filter 加入print文件夹的选项；
src_build_flags 是新增的“设置头文件查找路径”的选项。每个头文件路径用 -I 来加入， 多个-I之间加空格。
注意：在build_src_filter和src_build_flags中，都是使用相对路径。他们是从src_dir/include_dir定义的基路径上再开始的。
如果工程含有c++的文件，只需在build_src_filter的选项中增加cpp选项，如：
build_src_filter = \"- + +\"
五、脱机烧录：
脱机烧录前需要先编译出二合一的batch.bin（这个bin是code和ve整合后的bin）。

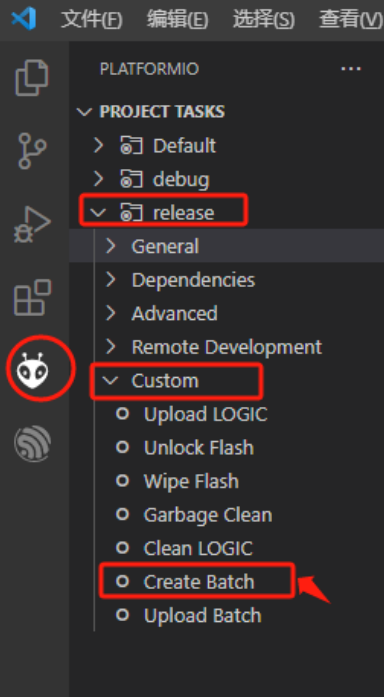

方式如下：
编译完成后，可以在工程路径下找到生成的 xxxx_release_batch.bin。

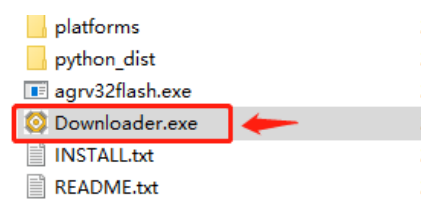

然后，运行PC下载工具（该工具在SDK安装路径下）：

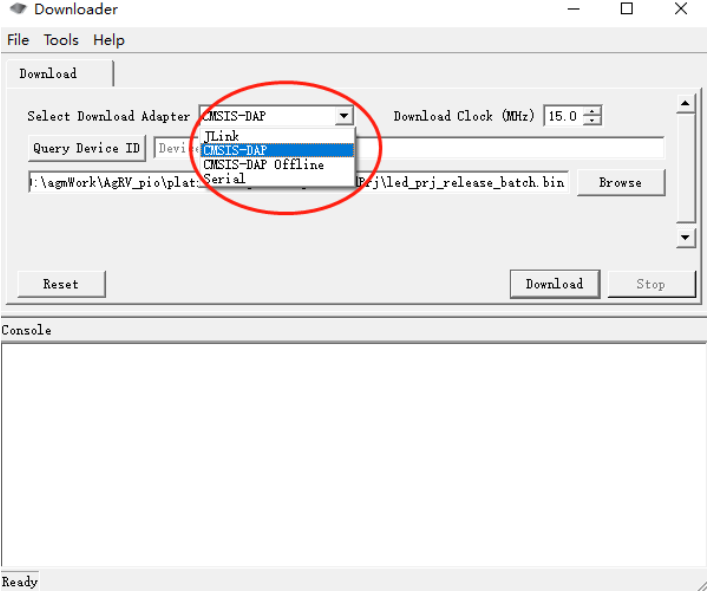

下载方式可选4种：
挑选对应的方式。

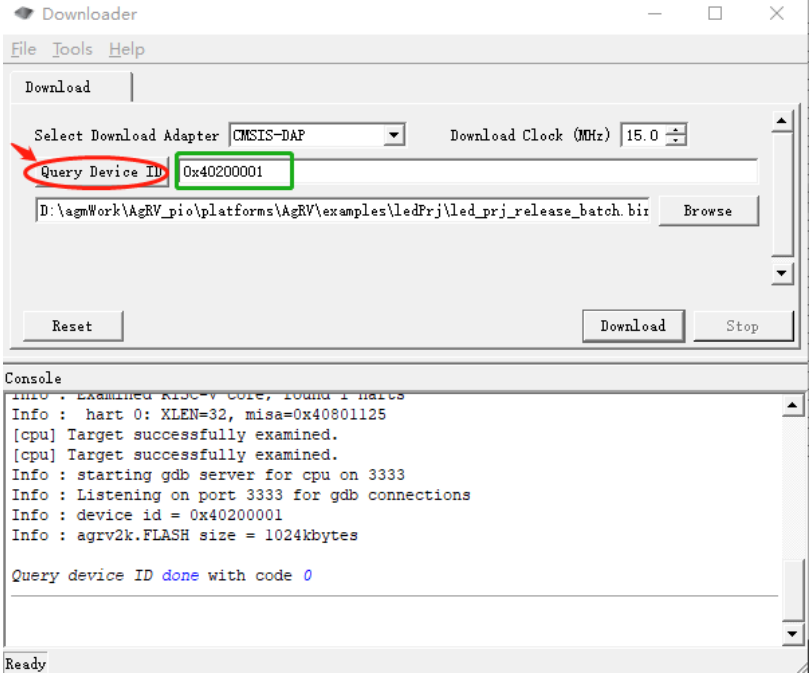

然后点左边“Query Device ID”按钮，如果连接正常的话，会显示正常ID：
（4种方式，连接正常的话，都能获取到设备ID）
（注意，如果选串口方式，要boot1接地， boot0 接高）
然后，点右下角“download”按钮下载程序。
如果成功，可以看到成功信息；
如果失败，会有红色报错信息。
