简介：SPI是一种用于微控制器与外设通信的串行协议，本压缩包提供了Verilog实现的SPI从机程序和测试平台，涵盖了从理解SPI协议到FPGA配置和调试的完整流程。学习者可通过此教程掌握SPI通信设计，深入学习Verilog编程和FPGA的应用。

1. SPI协议基础知识

1.1 SPI协议概述

串行外设接口（SPI）是一种高速、全双工、同步的通信总线。它广泛应用于微控制器、传感器、存储器等电子组件之间的通信。SPI协议通过四个主要信号线：串行时钟（SCLK）、主设备输出从设备输入（MOSI）、主设备输入从设备输出（MISO）和片选（CS）来实现数据的交换。

1.2 SPI工作模式

SPI协议定义了四种工作模式，它们通过时钟极性和相位的不同配置来区分：

• 模式0：CPOL = 0, CPHA = 0（时钟不活动时为低电平，数据在时钟的第一个跳变沿采样）
• 模式1：CPOL = 0, CPHA = 1（时钟不活动时为低电平，数据在时钟的第二个跳变沿采样）
• 模式2：CPOL = 1, CPHA = 0（时钟不活动时为高电平，数据在时钟的第一个跳变沿采样）
• 模式3：CPOL = 1, CPHA = 1（时钟不活动时为高电平，数据在时钟的第二个跳变沿采样）

1.3 SPI通信流程

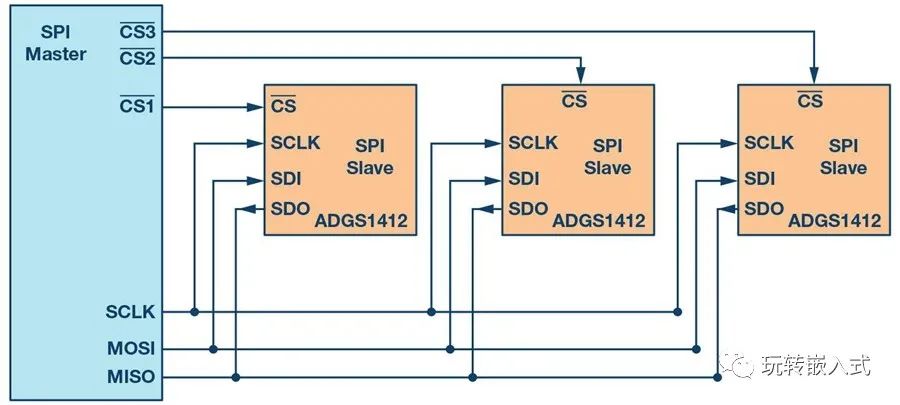

在SPI通信中，主设备通过激活CS信号选择一个从设备进行通信。在CS信号激活的同时，主设备产生SCLK信号，通过MOSI发送数据到从设备，同时从MISO接收从设备的数据。数据通常在SCLK的上升沿或下降沿采样，这取决于工作模式的配置。通信完成后，主设备将CS信号置为非活动状态，从而结束通信。

通过本章内容的介绍，您对SPI协议有了一个基本的理解，包括其工作原理和通信流程。在后续章节中，我们将探讨如何使用Verilog语言来实现SPI从机模块设计以及如何进行测试和硬件调试。

2. Verilog编程基础

2.1 Verilog语言的语法结构

2.1.1 基本的数据类型和操作

Verilog语言是用于硬件描述的语言，它支持多种数据类型，包括线网型（wire）、寄存型（reg）、整型（integer）、时间型（time）、向量（vector），以及参数型（parameter）。线网型用于表示硬件电路中的连线，寄存型则用于描述能够保持状态的存储元件。整型和时间型通常用于数值计算和模拟时间的记录。向量表示多位的信号，可以看作是一组线网或寄存器的集合。参数型用于定义常量。

在Verilog中，数据操作主要是通过逻辑运算符、算术运算符、关系运算符和位运算符进行的。逻辑运算符包括AND(&&), OR(||), NOT(!)；算术运算符包括加(+)、减(-)、乘(*)、除(/)和取模(%)；关系运算符包括等于(==)、不等于(!=)、大于(>)、小于(=)和小于等于(<=)；位运算符包括按位与(&), 按位或(|), 按位异或(^), 按位非(~), 左移(<>)。

代码示例：

module data_operations(); reg [7:0] a, b, c; initial begin a = 8\'b10101010; // 8-bit vector assignment b = 8\'b01010101; c = a & b; // bitwise AND operation $display(\"AND Operation Result: %b\", c); c = a | b; // bitwise OR operation $display(\"OR Operation Result: %b\", c); c = a ^ b; // bitwise XOR operation $display(\"XOR Operation Result: %b\", c); c = ~a; // bitwise NOT operation $display(\"NOT Operation Result: %b\", c); endendmodule

在此代码块中，我们定义了三个8位的寄存器 a 、 b 和 c ，通过逻辑运算对它们进行操作，并使用 $display 系统任务输出运算结果。

2.1.2 模块定义和端口声明

Verilog中的模块是硬件设计的基本单位，通过模块可以对硬件电路进行封装。每个模块都需要有一个模块头，包括模块名、输入输出端口声明。端口可以是输入（input）、输出（output）或双向（inout），这取决于信号如何在模块间流动。

端口声明语法为 [port type] [port name] [, ...]; ，其中 port type 可以是input、output或inout， port name 是端口的标识符。模块内部可以定义寄存器、线网、参数和其他模块实例。

代码示例：

module adder(input [3:0] a, input [3:0] b, output [4:0] sum); // Here the internal logic will be describedendmodule

在此代码块中，定义了一个名为 adder 的模块，它有两个4位宽的输入端口 a 和 b ，以及一个5位宽的输出端口 sum 。这个模块内部的逻辑用于计算两个4位数的和，并产生一个5位的结果，因为加法可能会产生进位。

2.2 Verilog的模块化设计思想

2.2.1 模块之间的连接和通信

在Verilog中实现模块之间的连接和通信是通过端口映射来完成的。在模块实例化时，需要将模块内部端口与外部信号进行连接。连接可以是位置相关或位置无关（具名连接）。

位置相关连接是最基本的形式，它依赖于模块定义时端口的顺序来匹配。具名连接则允许在实例化模块时，明确指定外部信号与模块端口的对应关系，这可以提高代码的可读性。

代码示例：

module top_module(); wire [3:0] data1, data2, sum; // Position related connection adder adder_instance(data1, data2, sum); // Named connection adder adder_instance2(.b(data2), .a(data1), .sum(sum));endmodulemodule adder(input [3:0] a, input [3:0] b, output [4:0] sum); // Adder logic will be placed hereendmodule

在这个例子中， top_module 是顶级模块，它使用了两个 adder 模块实例。第一个实例使用位置相关连接，而第二个实例使用具名连接，允许我们将信号与端口的名称对应起来。

2.2.2 代码的复用和模块化优势

模块化设计是Verilog代码组织的一种核心方法，它允许工程师将大型复杂的电路分解成更小、更易于管理的单元。这些单元可以被重复使用，减少了设计错误和开发时间。

复用模块可以简化测试流程，因为可以单独测试各个模块以验证其功能正确性。模块化设计还有助于缩短设计周期，因为不同的工程师可以并行工作在不同的模块上。

代码示例：

module multiplier(input [3:0] multiplicand, input [3:0] multiplier, output [7:0] product); // Internal logic for multiplicationendmodulemodule my_design(); wire [7:0] mult_result; wire [3:0] input_a, input_b; multiplier mult_instance(input_a, input_b, mult_result); // Use mult_result in other logicendmodule

在这个例子中， multiplier 模块实现了乘法逻辑，它可以被任何需要乘法功能的设计所复用。 my_design 是使用 multiplier 模块的一个设计实例。

2.3 Verilog的仿真与测试

2.3.1 仿真环境的搭建

仿真环境的搭建是为了创建一个可控且可观察的环境，用于对设计的Verilog模块进行测试。这通常涉及到创建一个testbench模块，它包含待测试模块的实例，并提供激励（输入信号）给待测试模块，同时收集输出信号进行分析。

为了搭建测试环境，首先要定义信号、初始化输入信号，并编写测试用例。测试用例通常包含一系列的时序操作，来模拟不同的输入条件和对输出结果进行断言。

代码示例：

module testbench(); reg [3:0] a, b; wire [4:0] sum; adder uut(a, b, sum); // Instantiating adder module under test initial begin a = 4\'b0000; b = 4\'b0000; #10 a = 4\'b0101; b = 4\'b1010; #10 a = 4\'b1111; b = 4\'b1111; #10 $finish; // Finish simulation end always @(sum) begin $display(\"Sum: %d\", sum); endendmodule

在此代码块中， testbench 模块实例化了 adder 模块，并提供了不同的输入信号来模拟不同的加法场景。 always 块用于检测输出信号 sum 的变化，并在变化发生时输出其值。

2.3.2 测试用例编写和仿真结果分析

编写测试用例的目的是为了验证待测模块在不同的输入条件下是否能产生预期的输出。测试用例应当覆盖所有可能的边界条件和典型场景。仿真结果的分析是对实际输出与预期输出进行比较的过程。

在编写测试用例时，需使用 initial 块或者 always 块来模拟时序，并使用 $monitor 和 $display 系统任务来观察信号值。另外，可以利用断言（assertions）来检查输出是否满足某些条件。

代码示例：

initial begin // Initial values a = 4\'b0000; b = 4\'b0000; #10; // Wait for 10 simulation time units assert(sum == 8\'b0000) else $error(\"Test case 1 failed!\"); // More test cases...end

此示例中，使用了 assert 语句来检查 sum 是否为0。如果 sum 不为0， $error 系统任务会被调用并打印错误信息。这是检查测试用例是否通过的一种方式。

为了完善测试过程，可以使用仿真工具提供的波形查看器来直观地检查信号的时间行为，并确保模块在仿真过程中正确地响应了输入信号。如果发现有偏差，就需要回到模块设计阶段进行调试和优化。

3. SPI从机模块设计

在设计和实现SPI从机模块时，需要对硬件通信协议有深入的理解，以及对Verilog编程有熟练的掌握。本章将详细介绍SPI从机模块的设计思路、内部逻辑实现以及异常处理的策略。

3.1 SPI从机的总体设计思路

3.1.1 设计要求和功能规划

SPI从机的主要设计要求包括与主设备的同步通信、数据的高效传输以及对异常情况的处理能力。在功能规划上，SPI从机需要支持以下几点：

• 具备完整的SPI通信协议实现，包括模式0和模式3。
• 支持16位和8位数据宽度的选择。
• 通过寄存器配置，灵活设定SPI速率、数据传输方向和帧格式。
• 实现简单的从设备状态机，以管理数据接收、发送和空闲状态。

3.1.2 模块的接口定义和数据流

SPI从机模块的接口定义包括：

• SPI总线接口：包含MOSI（主设备输出从设备输入）、MISO（主设备输入从设备输出）、SCLK（时钟信号）和CS（片选信号）。
• 控制信号接口：用于与其他系统模块交互，如中断、数据准备就绪信号等。
• 配置寄存器接口：用于设定SPI工作模式、数据宽度等参数。

数据流设计应保证数据在接收和发送时的顺序性和正确性。在SPI通信过程中，数据流的接收和发送是同步进行的，因此必须设计有效的缓冲机制来保证数据的完整性。

3.2 SPI从机的内部逻辑实现

3.2.1 状态机设计

为了管理SPI从机的工作状态，设计一个简化的状态机是必要的。该状态机通常包含以下状态：

• IDLE：空闲状态，等待片选信号CS的激活。
• RX（接收）：正在接收主设备发送的数据。
• TX（发送）：正在发送数据到主设备。
• ERROR：检测到错误，暂停通信。

状态转换逻辑应明确界定，以避免状态混淆或数据丢失。

3.2.2 数据缓冲和帧处理机制

数据缓冲机制是确保数据稳定传输的关键。设计一个双缓冲区可以实现无缝的数据传输，防止在数据处理过程中发生阻塞。

帧处理机制则需要在接收和发送数据时识别数据帧的开始和结束。这通常涉及到检测数据帧之间的特定时序或模式。

3.3 SPI从机的异常处理

3.3.1 错误检测和纠正方法

SPI通信过程中的常见错误包括帧同步错误、数据校验错误等。为了实现错误检测，需要在发送和接收端设计相应的检测逻辑。而错误纠正则可能需要依赖于高级协议或在设计时预留扩展。

3.3.2 防抖动和信号完整性问题

由于SPI通信过程中信号可能存在抖动，设计者需要考虑信号的稳定性和同步。可以通过硬件滤波器或者软件算法实现信号的去抖动处理。

信号完整性问题主要包括信号反射和串扰，这需要在布局布线上考虑，如适当的阻抗匹配、信号线隔离等措施来解决。

3.4 示例代码逻辑分析

以下是一个简单的SPI从机接收数据的Verilog代码块示例，用于解释如何实现数据接收过程中的状态机和缓冲管理：

module spi_slave_rx ( input wire clk, // 时钟信号 input wire rst_n, // 复位信号（低电平有效） input wire cs,  // 片选信号 input wire sclk, // SPI时钟信号 input wire mosi, // 主设备数据输入 output reg [7:0] data, // 接收到的数据 output reg data_ready // 数据接收完成标志);reg [2:0] state; // 状态机的状态寄存器reg [2:0] next_state; // 下一个状态寄存器reg [7:0] rx_buffer; // 接收数据缓冲寄存器reg [2:0] bit_cnt; // 计数器，用于追踪接收数据位数always @(posedge clk or negedge rst_n) begin if (!rst_n) begin state <= IDLE; end else begin state <= next_state; endendalways @(*) begin case (state) IDLE: begin if (cs == 0 && sclk == 0) begin next_state = RX; end else begin next_state = IDLE; end end RX: begin if (sclk == 1 && bit_cnt < 8) begin rx_buffer[bit_cnt] <= mosi; bit_cnt <= bit_cnt + 1; next_state = RX; end else if (sclk == 0 && bit_cnt == 8) begin data <= rx_buffer; data_ready <= 1; next_state = IDLE; end else begin next_state = RX; end end default: begin next_state = IDLE; end endcaseendalways @(posedge clk or negedge rst_n) begin if (!rst_n) begin data_ready <= 0; bit_cnt <= 0; end else if (data_ready && sclk == 0) begin data_ready <= 0; endendendmodule

参数说明与逻辑分析

• clk ：时钟信号，用于同步内部状态的更新。
• rst_n ：低电平有效的复位信号，用于重置状态机到初始状态。
• cs ：片选信号，用于激活SPI通信。
• sclk ：SPI时钟信号，用于同步数据传输。
• mosi ：主设备数据输入，从SPI主设备传输到从设备的数据信号。
• data ：接收到的数据输出。
• data_ready ：数据接收完成标志，用于指示数据已准备好被读取。

代码逻辑的逐行解读

• 模块定义了 state 和 next_state 两个状态寄存器，分别用于表示当前状态和下一状态。
• bit_cnt 用于追踪接收的数据位数。
• 在时钟上升沿和复位信号下降沿时，状态机当前状态会更新到下一状态。
• 根据当前状态，使用组合逻辑来确定下一个状态，并处理相应的数据接收逻辑。
• 在接收状态下，每次时钟上升沿接收一个位，并在时钟下降沿检查是否接收到完整的字节。
• 一旦接收到完整的字节，数据准备标志 data_ready 被设置为1，表示数据已准备好。
• 如果 data_ready 被置位且 sclk 为0，则 data_ready 将被清零，以准备下一次数据接收。

以上代码展示了SPI从机接收数据的一个简化实现过程。在实际的设计中，还需要考虑数据的发送、异常处理、帧处理逻辑等复杂情况。

4. 测试平台(Testbench)构建

4.1 Testbench的作用与结构

4.1.1 Testbench的基本组成

Testbench是用于验证硬件描述语言（HDL）设计的模拟环境。它模仿了外部环境，向设计实例提供激励（输入信号），并监视其响应（输出信号）。一个基本的Testbench结构通常包含以下几个部分：

1. 模块声明 : 用于声明被测试模块的实例。
2. 信号声明 : 包括所有的输入和输出信号声明。
3. 初始化代码块 : 用于初始化测试信号的值。
4. 测试序列 : 产生激励信号的代码部分，模拟真实的工作场景。
5. 监视和记录 : 用于检查输出信号是否符合预期，并记录测试结果。

4.1.2 测试案例设计与实现

设计一个测试案例时，我们首先需要考虑的是验证点，即设计需要验证的功能点。然后根据这些功能点编写出多个测试用例，每个测试用例负责验证一个或多个功能点。以下是设计测试案例的一些步骤：

1. 定义测试案例 : 明确测试案例的目标和预期行为。
2. 准备测试数据 : 根据测试目标，准备输入数据和预期的输出数据。
3. 编写测试代码 : 使用Verilog编写测试案例代码，实现测试序列。
4. 执行测试 : 运行Testbench，并观察输出结果是否与预期一致。
5. 结果分析 : 分析测试结果，记录通过或失败，并提供失败原因分析。

一个简单的Testbench实例代码可能如下：

`timescale 1ns / 1psmodule tb_spi_slave;// 输入输出声明reg clk;reg reset;reg start;reg [7:0] mosi_data;wire miso_data;wire done;// 实例化SPI从机模块spi_slave uut ( .clk(clk), .reset(reset), .start(start), .mosi_data(mosi_data), .miso_data(miso_data), .done(done));// 时钟信号生成initial begin clk = 0; forever #10 clk = ~clk;end// 测试序列initial begin // 初始化 reset = 1; start = 0; mosi_data = 0; // 重置模块 #20; reset = 0; // 开始测试 #20 start = 1; #20 mosi_data = 8\'hA5; // 发送测试数据 #20 start = 0; #200; // 等待一段时间，以查看是否完成处理 // 等待完成标志 wait(done); #20; // 结束测试 $finish;endendmodule

在上述Testbench代码中，我们定义了一个时钟信号、复位信号、开始信号和一个8位宽的数据信号。我们实例化了被测试的SPI从机模块，并生成了时钟信号和测试序列。

4.2 Testbench的高级测试技术

4.2.1 随机化测试和边界条件模拟

在测试中使用随机数据可以发现设计中未预料到的问题。随机化测试通过引入随机数生成器来创建测试数据，而边界条件模拟则专注于测试设计在特定的边界条件下的表现。这些边界条件可能包括最大、最小的时钟频率、数据宽度的边界值等。

// 随机化测试initial begin // 随机生成测试数据 for (int i = 0; i < 100; i++) begin mosi_data = $random; #100; // 每次变化间隔100ns end $finish;end// 边界条件模拟initial begin // 测试低时钟频率 clk_period = 100; // 设置时钟周期为100ns #clk_period; // 测试高时钟频率 clk_period = 5; // 设置时钟周期为5ns #clk_period; // 测试最小数据值 mosi_data = 8\'h00; #100; // 测试最大数据值 mosi_data = 8\'hFF; #100; $finish;end

在上述代码中，我们通过一个for循环来模拟随机数据的生成，并在测试结束时使用 $finish 结束仿真。

4.2.2 性能测试和覆盖率分析

性能测试关注于验证设计是否能够满足性能规格，例如通过率、延迟和吞吐量。覆盖率分析则是量化测试用例的全面性，以确保设计的每个部分都经过了测试。

使用以下的覆盖率分析工具代码段：

module tb_coverage;// 测试案例信号定义// 覆盖率分析实例化covergroup cg @(posedge clk); option.per_instance = 1; // 每个实例都进行覆盖率分析 // 定义要监视的信号和值的范围 coverpoint mosi_data { bins low = {8\'h00 - 8\'h7F}; bins high = {8\'h80 - 8\'hFF}; }endgroup// 生成时钟信号和测试序列endmodule

在上述代码中，我们实例化了一个覆盖率分析模块 cg ，并定义了我们想要监控的 mosi_data 信号的覆盖点。通过监视信号值的范围，我们可以确保测试用例覆盖了设计的全部可能的输入组合。

4.3 Testbench与实际硬件的协同

4.3.1 仿真环境与实际硬件的对应关系

仿真环境是实际硬件的软件模拟。为了确保仿真与实际硬件行为一致，必须建立起仿真环境与真实硬件之间的准确映射关系。这包括硬件接口的准确模拟、时序的正确反映以及外围设备的行为模拟等。

4.3.2 跨平台测试策略和调试方法

跨平台测试意味着在不同的硬件和软件环境中执行测试，以发现特定平台可能引起的独特问题。调试方法包括使用逻辑分析仪、芯片调试器，以及使用仿真波形数据进行离线分析。

4.3.3 实际案例分析

通过一个真实案例，我们可以展示如何运用Testbench进行有效的验证。比如，针对一个具有多通道数据传输特性的SPI从机设计，测试案例应设计为在不同数据速率下测试从机是否可以准确接收和发送数据，并且在某些异常条件下（如突然的复位）是否可以正确处理。

最终的测试报告应该总结测试的通过情况、失败的案例、失败的原因，以及如何解决这些问题的建议。此报告将对FPGA开发过程中的后续步骤提供指导，如性能优化和功能增强等。

5. FPGA配置与下载流程

5.1 FPGA的配置原理

5.1.1 FPGA配置模式详解

FPGA配置是指将设计者的硬件描述语言(HDL)代码转换为FPGA可以理解的位流文件，并通过特定的方式加载到FPGA芯片中以实现设计功能的过程。常见的FPGA配置模式包括主模式(Master)、从模式(Slave)和串行模式(Serial)。

• 主模式(Master) ：在这种模式下，FPGA从本地存储介质（例如闪存、EEPROM）主动读取配置数据。这种方式适用于没有外部控制器的系统，或者为了系统的独立性而选择。

• 从模式(Slave) ：在从模式中，FPGA接收来自外部配置控制器的配置数据。这种模式适合需要外部处理器或其他逻辑控制配置过程的场景。

• 串行模式(Serial) ：串行模式通常是通过JTAG接口或者专用的串行配置端口进行配置的。这种模式通常用于对芯片进行现场更新（如生产线上或现场服务）。

每种模式都适合不同的应用场景，开发者需要根据实际需要选择最合适的配置模式。配置模式的选择会影响到配置文件的生成和配置工具的使用。

5.1.2 配置数据流的理解

配置数据流是位流文件在进入FPGA芯片内部之前的路径。配置数据流的生成与FPGA的内部存储结构密切相关，这些结构包括配置寄存器、查找表(LUT)和其他逻辑元素。

当FPGA启动时，配置数据流将按照以下步骤加载到FPGA中：

1. 初始化阶段 ：配置控制器将初始化FPGA的配置寄存器，准备接收位流文件。
2. 配置阶段 ：位流文件中的数据依次被读入到FPGA的配置寄存器中。根据配置模式的不同，这些数据可能来自本地存储设备或者外部配置源。
3. 启动阶段 ：配置完成后，FPGA会进入启动阶段，此时会进行内部检查和校验，确保数据正确无误，并清除任何初始化逻辑，使得设计的电路得以正常工作。

整个配置数据流是FPGA实现特定功能不可或缺的一环，理解这个过程对于解决配置过程中的问题至关重要。

5.2 FPGA的配置工具使用

5.2.1 配置工具的选择和设置

配置工具是将HDL代码转换为FPGA可以理解的位流文件的软件，同时也管理着位流文件的下载过程。市场上的主要FPGA厂商，如赛灵思(Xilinx)和英特尔(原Altera)，都提供了自己的一套配置工具。

以赛灵思为例，Xilinx的Vivado软件是目前的主流配置工具，它提供了从设计输入、综合、实现到配置的全套流程管理。

选择配置工具需要根据以下因素：

• 支持的FPGA系列 ：不同的FPGA系列可能需要不同的配置工具或版本。
• 设计复杂度 ：对于大型复杂设计，需要配置工具支持高层次综合(HLS)、IP核集成等高级功能。
• 接口和协议支持 ：配置工具应该支持所需的设计输入和输出接口和协议。
• 系统兼容性 ：配置工具的运行环境，包括操作系统支持和与其他设计软件的集成能力。

配置工具的设置涉及到了选择正确的FPGA芯片型号、配置模式、接口参数等。正确的设置可以避免配置过程中的错误，确保设计能够顺利下载到FPGA中。

5.2.2 配置文件的生成和下载过程

生成配置文件通常是一个自动化的过程，其中包括了综合、映射、布局布线(Place & Route)和生成比特流文件。比特流文件是配置FPGA的最终产物。

下载过程则涉及将配置数据从计算机传输到FPGA的步骤：

1. 打开配置工具 ：启动已选择的配置工具，并打开相应的项目文件。
2. 生成比特流文件 ：在项目中生成比特流文件，这通常通过点击一个“生成比特流”按钮来完成。
3. 配置工具连接FPGA ：使用适当的接口（如USB、JTAG或其他）连接配置工具和FPGA设备。
4. 下载比特流文件 ：将比特流文件下载到FPGA。这个过程通常通过配置工具的“下载比特流”或类似功能来完成。
5. 验证配置 ：下载完成后，应验证FPGA是否正确配置，这包括读取设备ID和执行配置检查等。

配置文件的生成和下载过程对于FPGA项目开发至关重要。正确的配置可以确保FPGA按照预期工作，而错误的配置可能导致设备无法启动或者功能不正确。

5.3 FPGA配置的高级应用

5.3.1 在线调试和配置更新

在线调试是指FPGA配置完成后，在实际运行环境中对FPGA进行调试的过程。在线调试工具，如Vivado逻辑分析器，可以捕获运行中的信号，并允许开发者观察内部信号状态、修改寄存器值以及进行逻辑分析。

配置更新是在FPGA已经部署到产品中后，需要更新或改变其功能的场景。FPGA的灵活性允许通过更新配置文件来重新编程，这称为远程更新或空中下载(FOTA)。

为了实现在线调试和配置更新，通常需要具备以下条件：

• 额外的存储空间 ：FPGA中必须有空间来存储新的配置数据。
• 更新机制 ：设计中应包含逻辑来安全地处理配置的更新，避免配置过程中出现的错误。
• 额外的逻辑资源 ：更新过程中，FPGA的一部分资源需要用来管理更新，而不是执行常规任务。

在线调试和配置更新极大地提高了FPGA产品的维护性和适应性，使得产品能够快速响应市场和用户的需要。

5.3.2 配置安全性和加密方法

随着FPGA技术在关键领域如军事、金融以及云安全中的应用增多，配置数据的安全性变得越来越重要。配置数据的安全性主要关注保护设计不被未授权读取、篡改或逆向工程。

为了增强配置安全性，FPGA配置工具提供了以下几种加密和保护方法：

• 位流加密 ：在生成位流文件时，可以使用加密算法（如AES）对配置数据进行加密。加密后的数据只有拥有正确密钥的FPGA才能解密并配置。
• 加密密钥管理 ：加密密钥的生成、存储和分发是配置安全性的重要环节。通常密钥生成后会被安全地存储在外部存储器或安全元件中。
• 安全引导（Secure Boot） ：一些FPGA支持安全引导机制，这意味着FPGA在启动时可以验证配置数据的完整性和真实性。

为了实现配置的加密，必须在配置工具中进行相应的设置。一般情况下，配置工具会提供一个界面来输入密钥，选择加密算法，并管理相关的安全策略。

综合以上内容，本章节深入探讨了FPGA的配置原理、配置工具的使用方法以及配置的高级应用。理解这些内容，对于成功地将设计实施到FPGA中至关重要，并将帮助开发者提升其FPGA项目的质量和安全性。

6. 硬件调试与性能优化

在复杂的硬件系统开发过程中，调试和性能优化是确保产品成功的关键步骤。硬件调试不仅需要准确的故障诊断，还需要借助各种工具和技术来提高系统的稳定性和效率。性能优化则涉及到硬件资源的合理配置和代码的高效实现。本章将探讨硬件调试的基本方法、性能优化的策略以及在实际案例中如何运用这些方法来提升硬件系统的整体性能。

6.1 硬件调试的基本方法

硬件调试是一个系统性的工程，它贯穿于整个产品开发的周期。在设计阶段，验证和仿真可以发现潜在的逻辑错误；在原型制作阶段，实际硬件的测试能够揭示设计中的不足；而在量产阶段，现场调试是确保产品稳定运行的最后关卡。

6.1.1 调试工具和设备介绍

调试工具和设备的选择对于硬件调试过程至关重要。常用的硬件调试工具有逻辑分析仪、示波器、信号发生器和JTAG调试器等。

• 逻辑分析仪 ：可以捕获和显示多条数字信号线路上的状态变化，非常适合检查并行总线的通信状况。
• 示波器 ：用于分析模拟信号和数字信号的时间序列特性，比如信号的上升沿、下降沿和噪声等。
• 信号发生器 ：提供稳定的时钟信号、测试信号，或者模拟各种复杂信号以测试硬件对特定信号的响应。
• JTAG调试器 ：通过边界扫描技术，可以对芯片内部电路进行访问和控制，便于查看和修改寄存器的状态。

6.1.2 信号完整性测试和问题定位

信号完整性问题往往会导致硬件系统不稳定或功能异常。常见的信号完整性问题包括反射、串扰、电源噪声、时序问题等。解决这些问题需要细致的测试和分析：

• 时序分析 ：检查电路中的信号是否满足时序要求，如设置时间和保持时间。
• 眼图测试 ：分析信号的上升时间和下降时间，确定是否存在信号失真。
• 阻抗匹配测试 ：确保信号传输线的阻抗匹配，以减少反射。

6.2 性能优化的策略

性能优化通常是在硬件调试之后进行的，目的是提升系统的运行效率和降低资源消耗。优化可以从多个方面入手，包括算法优化、资源管理以及功耗控制等。

6.2.1 性能瓶颈分析

优化的第一步是识别系统中的性能瓶颈。常用的方法包括：

• 代码剖析（Profiling） ：运行代码剖析工具，分析程序在运行过程中的行为，找出执行时间最长的部分。
• 仿真测试 ：通过仿真软件模拟不同场景，检验模块的性能表现。

6.2.2 优化技巧和实施步骤

一旦找到性能瓶颈，就可以采取相应的优化策略：

• 算法优化 ：改进算法的逻辑或数据结构，以减少计算复杂度。
• 资源复用 ：通过合理设计，使得硬件资源（如FPGA中的查找表LUTs）可以被多个功能复用。
• 流水线设计 ：在满足时序要求的前提下，合理安排任务执行的顺序，以提高吞吐率。
• 缓存管理 ：在处理器与存储设备之间合理运用缓存技术，以提高数据访问速度。

6.3 硬件调试与性能优化的实战案例

为了更好地理解调试与优化在实际操作中的应用，让我们通过一个真实的案例来深入了解。

6.3.1 真实案例分析

某FPGA系统在实际应用中遇到性能瓶颈，导致系统处理速度无法满足实时要求。通过分析，发现一个重要的模块在处理数据时存在明显的延时问题。

• 问题诊断 ：使用逻辑分析仪捕捉相关信号，并结合仿真数据，最终定位到问题发生在数据缓冲模块。
• 优化实施 ：对数据缓冲模块进行了重新设计，引入了流水线技术，以提高数据处理速度。

6.3.2 调试经验和教训总结

通过本次案例，我们得到了一些宝贵的调试和优化经验：

• 持续监测 ：在开发周期的每个阶段都应进行性能监测，及时发现并解决问题。
• 综合优化 ：优化工作应综合考虑多方面因素，如成本、功耗、资源使用等，以达到最佳效果。
• 团队协作 ：调试与优化往往需要设计、开发和测试等多个团队紧密合作，共同攻关。

硬件调试与性能优化是一门实践性很强的技能。只有通过不断的实践和总结，才能在遇到复杂问题时迅速定位并解决问题，从而提升硬件系统的整体性能。
