【ES】[教程8]----第八章：Elasticsearch 可视化工具Kibana（控制台、仪表盘）_elasticsearch可视化工具kibana

Kibana是什么？

3大核心：调试工具、自定义可视化、安全和监控

Kibana 是 Elastic Stack（ELK 栈）免费且开放的用户界面，可与 Elasticsearch 配合使用，通过直观的图表、仪表盘等形式展示和分析 Elasticsearch 中的数据，支持日志分析、数据检索与可视化呈现，帮助用户快速理解数据模式和趋势。

【图片】

一、安装

1、下载

准备工作

1. 确保已安装 Java 环境（Kibana 需要 Java 运行环境）并配置 JAVA_HOME 环境变量。
2. 注意：Elasticsearch 和 Kibana 的版本需一一对应，请下载对应版本。

• 访问 Elastic 官方下载地址：https://www.elastic.co/cn/downloads/past-releases/kibana-8-0-0
• 选择 Windows 版本（zip 格式）
• 下载后解压到合适的目录，例如：D:\\javaAll\\kibana-8.0.0

2、配置 Kibana

1. 进入 Kibana 安装目录下的 config 文件夹。
2. 找到并编辑 kibana.yml 文件。
3. 基本配置（根据需要修改）：

# 服务器端口，默认5601server.port: 5601# 服务器主机地址，默认localhost，允许外部访问可设置为0.0.0.0server.host: \"localhost\"# Elasticsearch 地址，Kibana需要连接到Elasticsearchelasticsearch.hosts: [\"http://localhost:9200\"]# 中文显示配置i18n.locale: \"zh-CN\"

3、启动 Kibana

打开命令提示符（CMD），进入 Kibana 安装目录的 bin 文件夹，执行启动命令：

# 进入bin目录cd D:\\javaAll\\kibana-8.0.0\\bin# 启动 Kibanakibana.bat

首次启动注意事项

• 启动过程中会初始化配置，可能需要几分钟时间。
• 启动成功后，会在控制台输出访问地址（通常是 http://localhost:5601）。

登录方式

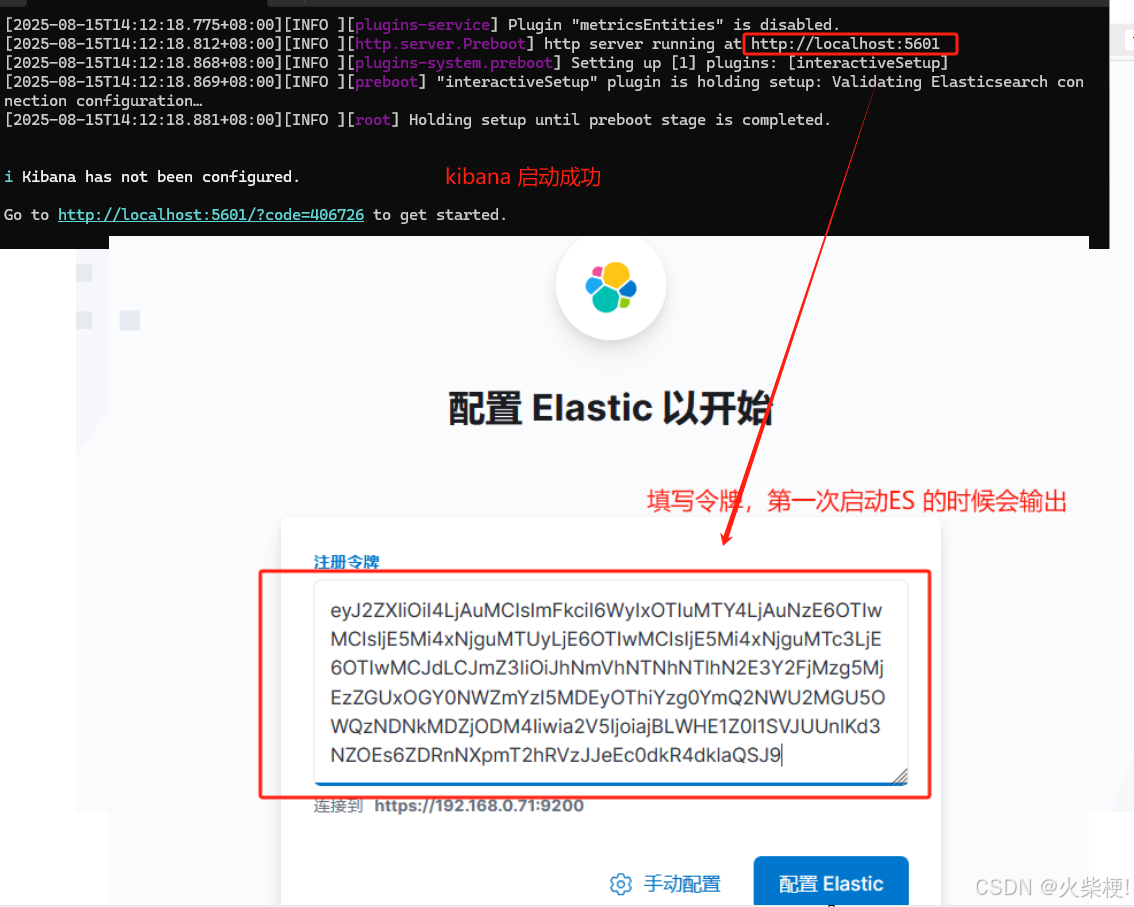

【登录方式1】token

首次访问需要输入 Elasticsearch 的 enrollment token（如果是同时安装的 Elasticsearch 8.0，在 Elasticsearch 启动日志中可以找到）。

【图片】

直接点击【配置Elastic】。

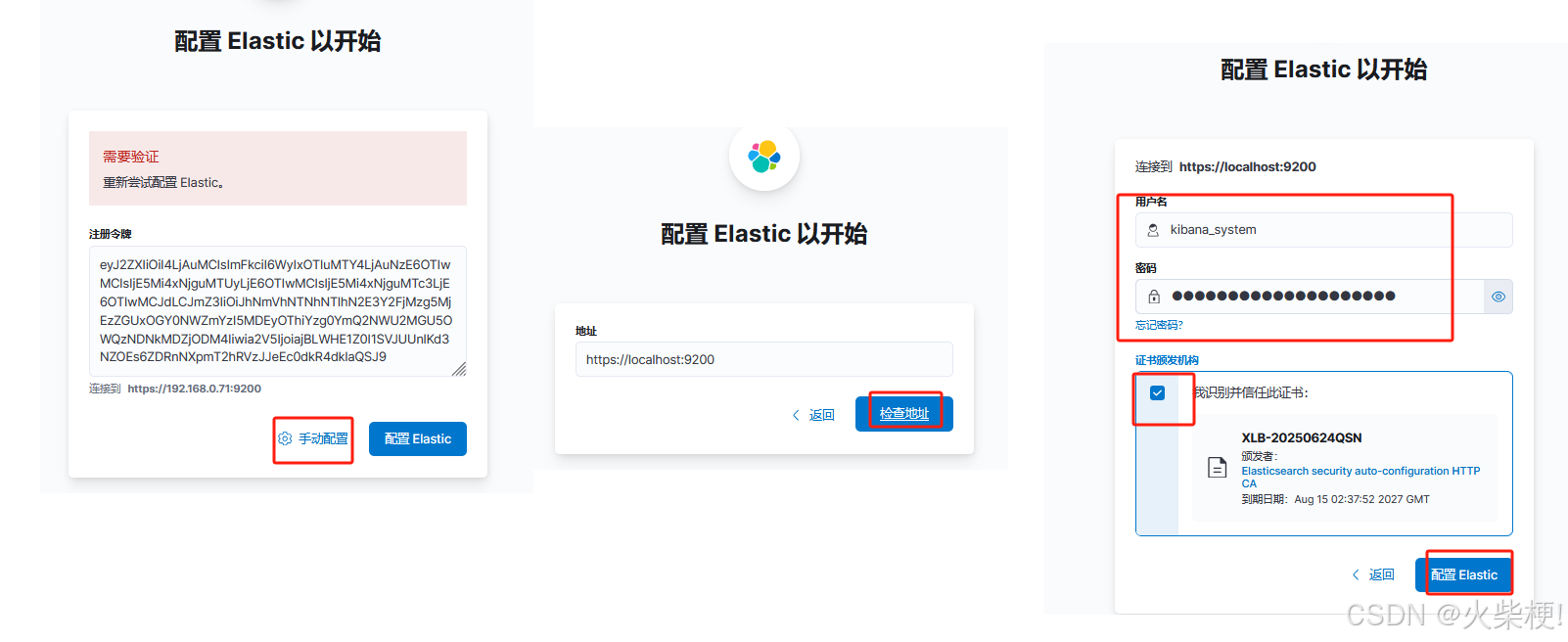

【登录方式2】账号密码

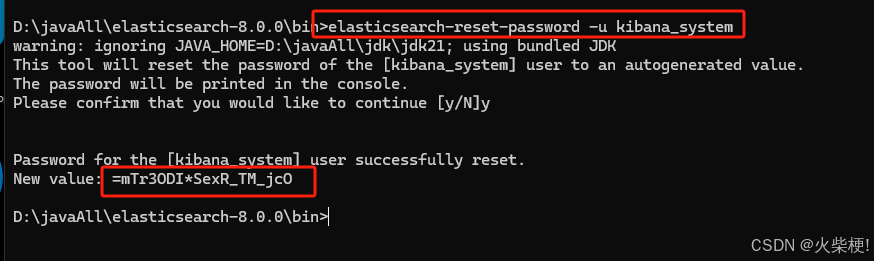

点击【手动配置】，需输入 kibana 账号密码；若未设置，可进入 Elasticsearch 的 bin 目录执行以下命令重置：

elasticsearch-reset-password -u kibana_system

执行后会生成新密码，示例如下：

D:\\javaAll\\elasticsearch-8.0.0\\bin>elasticsearch-reset-password -u kibana_systemwarning:ignoring JAVA_HOME=D:\\javaAll\\jdk\\jdk21; using bundled JDKThis tool will reset the password of the [kibana_system] user to an autogenerated value.The password will be printed in the console.Please confirm that you would Like to continue [y/N]yPassword for the [kibana_system] user successfully reset.New value: =mTr30DI*SexR_TM_jc0D:\\javaAll\\elasticsearch-8.0.0\\bin>

【图片】

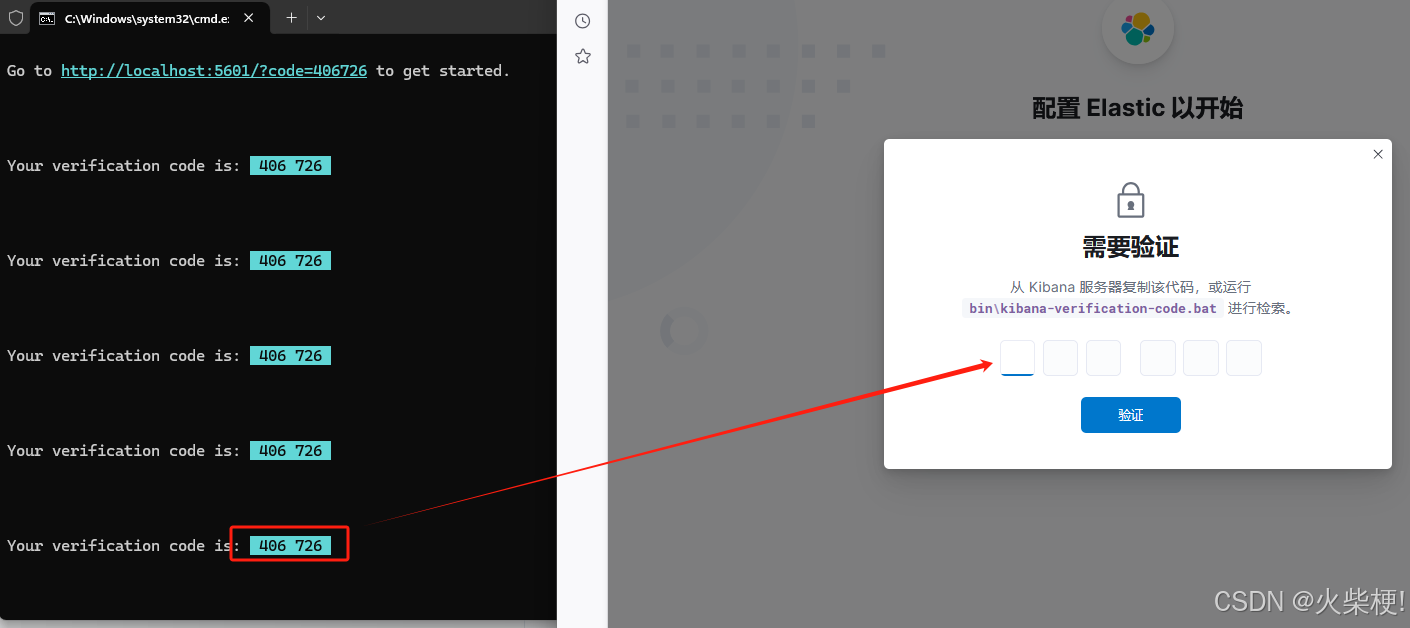

无论哪种方式，最终都需点击【配置Elastic】并输入验证码（示例验证码：406726）。

【图片】

4、访问 Kibana

1. 打开浏览器，访问 http://localhost:5601。
2. 首次登录：
   • 输入 Elasticsearch 提供的 enrollment token（若未保存，可在 Elasticsearch 中生成新的 token）。
   • 或使用 Elasticsearch 的用户名和密码登录（默认用户名为 elastic，密码在 Elasticsearch 首次启动时生成）。

【图片】

常见问题解决

1. 端口占用：若 5601 端口被占用，可修改 kibana.yml 中的 server.port 配置。
2. 连接 Elasticsearch 失败：
   • 确保 Elasticsearch 已启动。
   • 检查 elasticsearch.hosts 配置是否正确。
   • 检查 Elasticsearch 和 Kibana 的版本是否匹配（必须相同主版本）。
3. 权限问题：确保 Kibana 安装目录有读写权限。

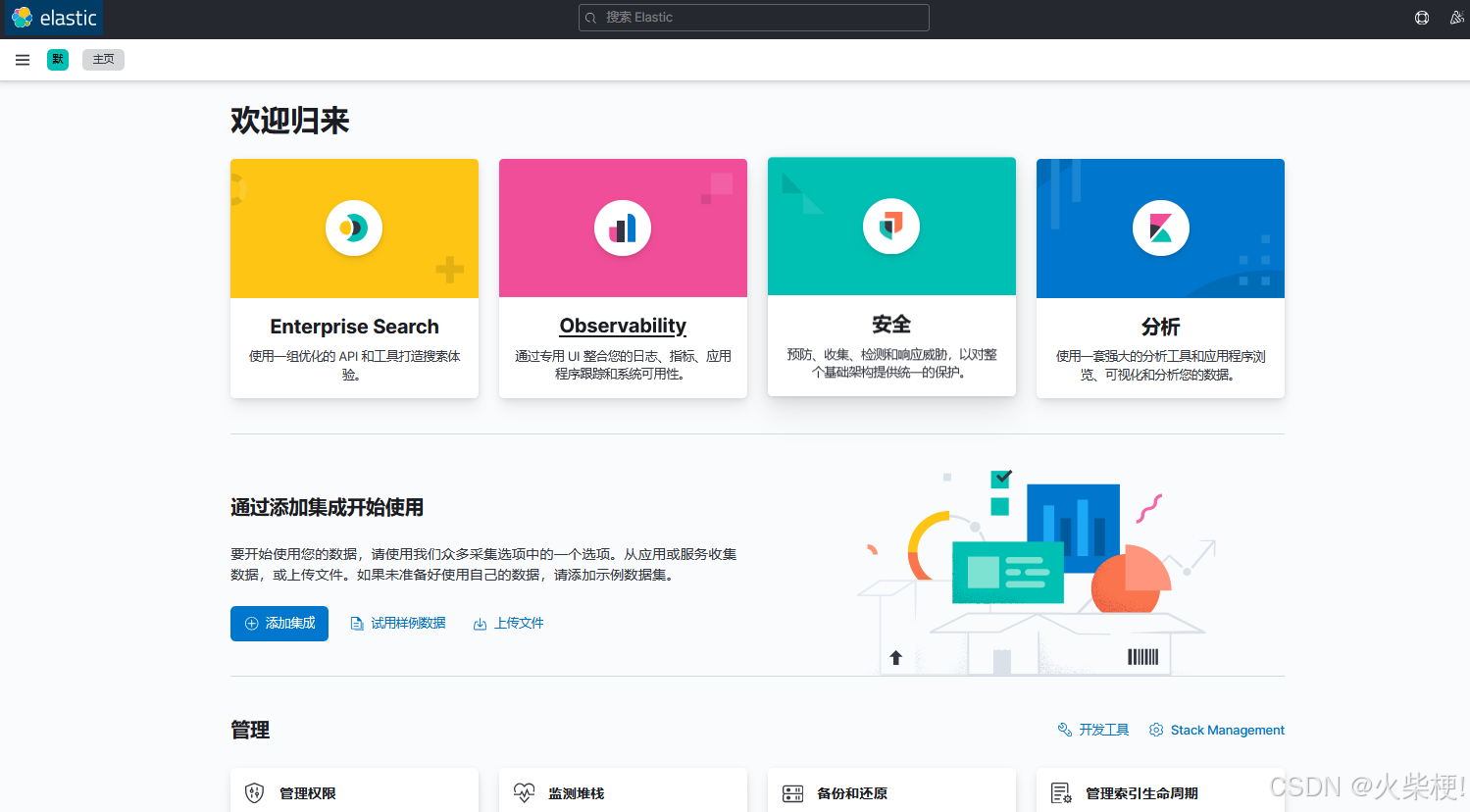

安装完成后，可通过 Kibana 界面管理 Elasticsearch 数据、创建可视化图表和仪表板等。

【图片】

二、高级使用

1、简单数据展示

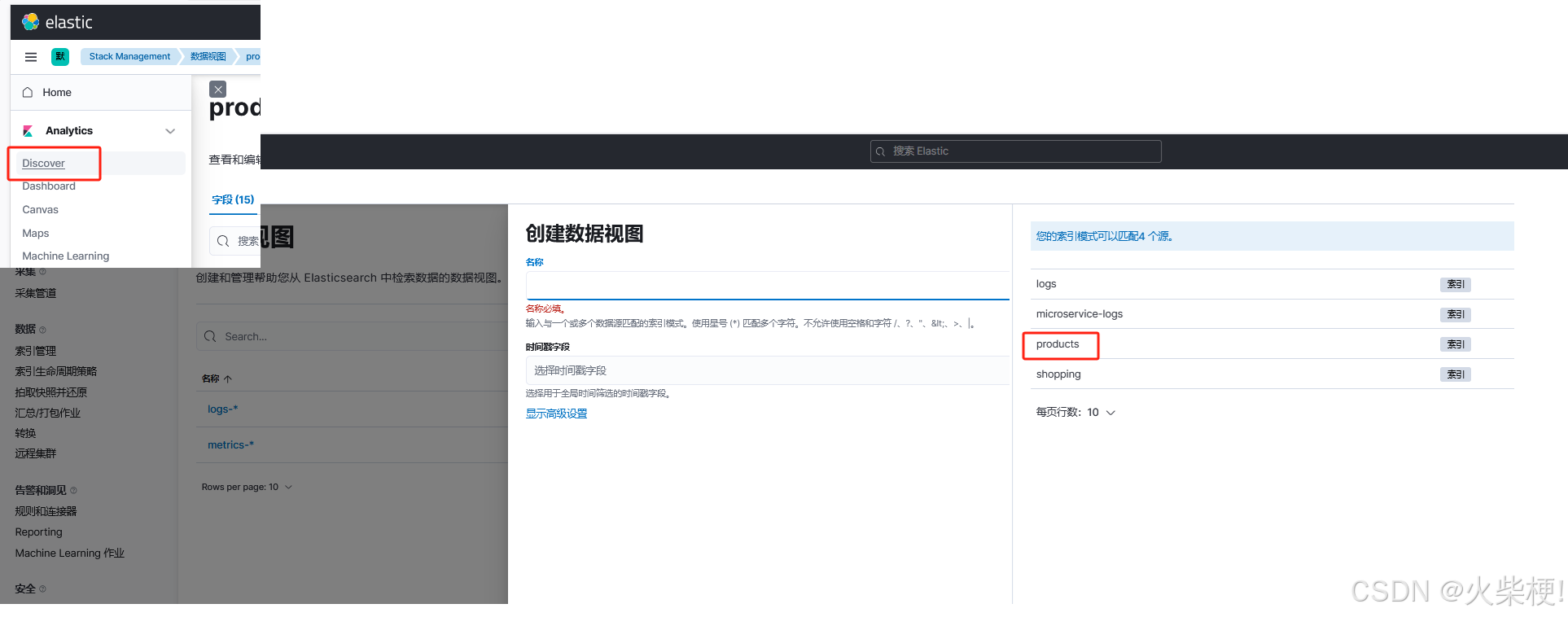

1. 创建数据视图：左上角【discover】（探索发现）→ 新建视图 → 输入匹配的索引名称。

【图片】

2. 数据展示示例：

【图片】

2、【控制台】必学

1、作用

用于调试 API 接口，使用频率高，类似 MySQL 中编写 SQL 的控制台。

控制台插件提供用户界面与 Elasticsearch 的 REST API 交互，包含两个主要部分：

• editor：编写提交给 Elasticsearch 的请求。
• response 面板：展示请求结果的响应。

页面顶部文本框默认输入 Elasticsearch 服务器地址：localhost:9200。

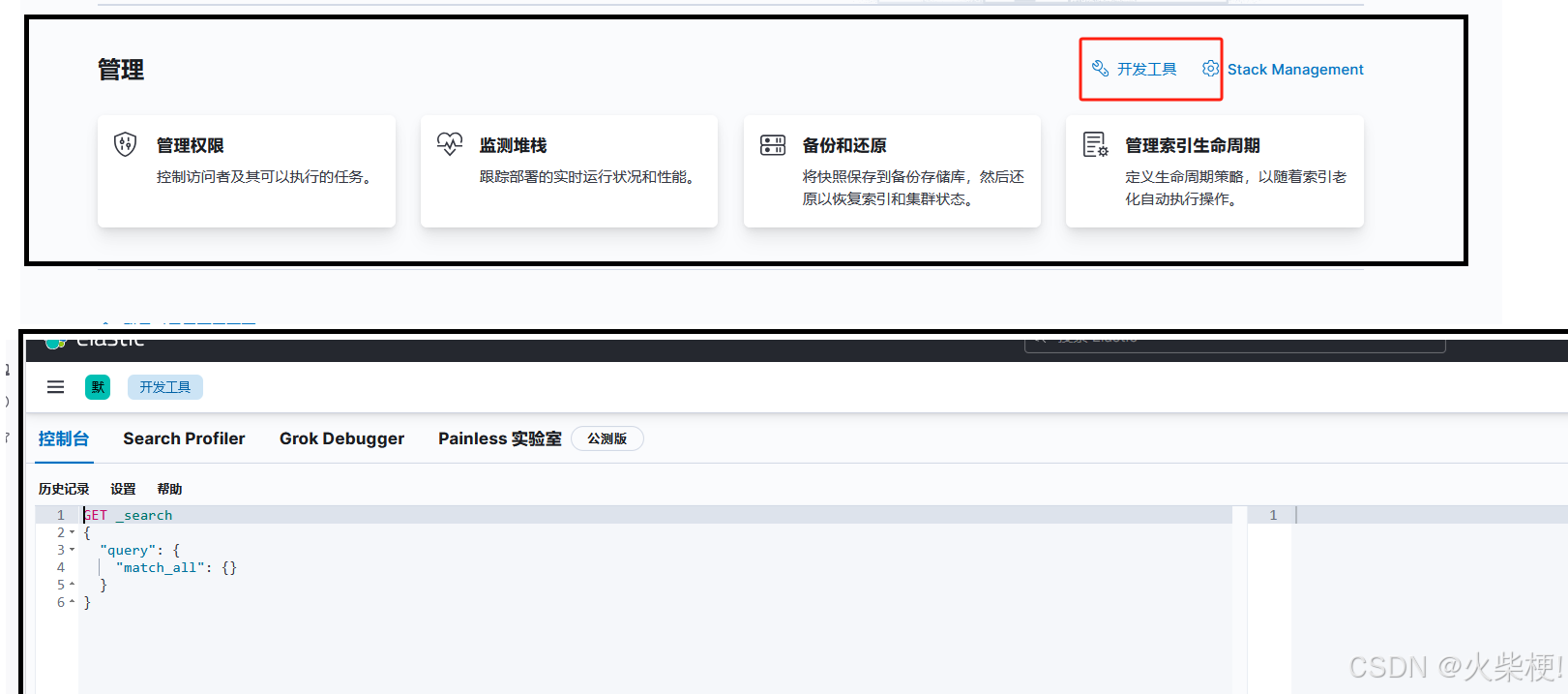

2、进入控制台

• 方式1：点击【主页】→【开发者工具】。
• 方式2：点击左下角【开发者工具】。



【图片】
【图片】

3、示例操作

查看所有节点

GET _cat/nodes

查看所有索引

GET _cat/indices?v

创建 book 索引（无 createTime 字段，匹配现有数据结构）

PUT book{ \"settings\": { \"number_of_shards\": 3, \"number_of_replicas\": 1 }, \"mappings\": { \"properties\": { \"page\": { \"type\": \"integer\" }, \"content\": { \"type\": \"text\",  \"analyzer\": \"standard\", \"fields\": { \"keyword\": { \"type\": \"keyword\"  } } } } }}

查看 book 索引数据

GET book/_search{ \"query\": { \"match\": { \"content\": \"chenqionghe\" } }}

添加一条数据

POST book/_doc { \"page\":8, \"content\": \"chenqionghe喜欢运动，绳命是如此的精彩，绳命是多么的辉煌\"}

更新数据

PUT book/_doc/iSAz4XABrERdg9Ao0QZI{ \"page\":8, \"content\":\"chenqionghe喜欢运动，绳命是剁么的回晃；绳命是入刺的井猜\"}

删除数据

POST book/_delete_by_query{ \"query\": { \"match\": { \"page\": 8 } }}

批量插入数据

POST book/_bulk{ \"index\":{} }{ \"page\":22 , \"content\": \"Adversity, steeling will strengthen body.逆境磨练意志，锻炼增强体魄。\"}{ \"index\":{} }{ \"page\":23 , \"content\": \"Reading is to the mind, such as exercise is to the body.读书之于头脑，好比运动之于身体。\"}{ \"index\":{} }{ \"page\":24 , \"content\": \"Years make you old, anti-aging.岁月催人老，运动抗衰老。\"}{ \"index\":{} }

3、【仪表盘】Dashboard

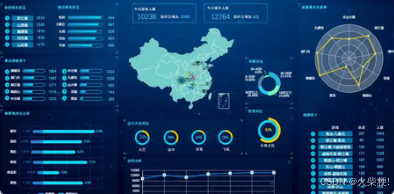

1、仪表盘作用

可根据 Elasticsearch 中的数据自定义仪表盘，直观展示数据。

【图片】

2、模拟数据的准备

官方提供 3 个数据索引：

• 订单：Sample eCommerce orders
• 航班：Sample flight data
• 日志：Sample web logs

获取路径：【主页】→【试用样例数据】。

【图片】

控制台查看数据

# 显示条数：一万多条POST kibana_sample_data_flights/_count# 默认查10条数据POST kibana_sample_data_flights/_search# 字段映射POST kibana_sample_data_flights/_mapping

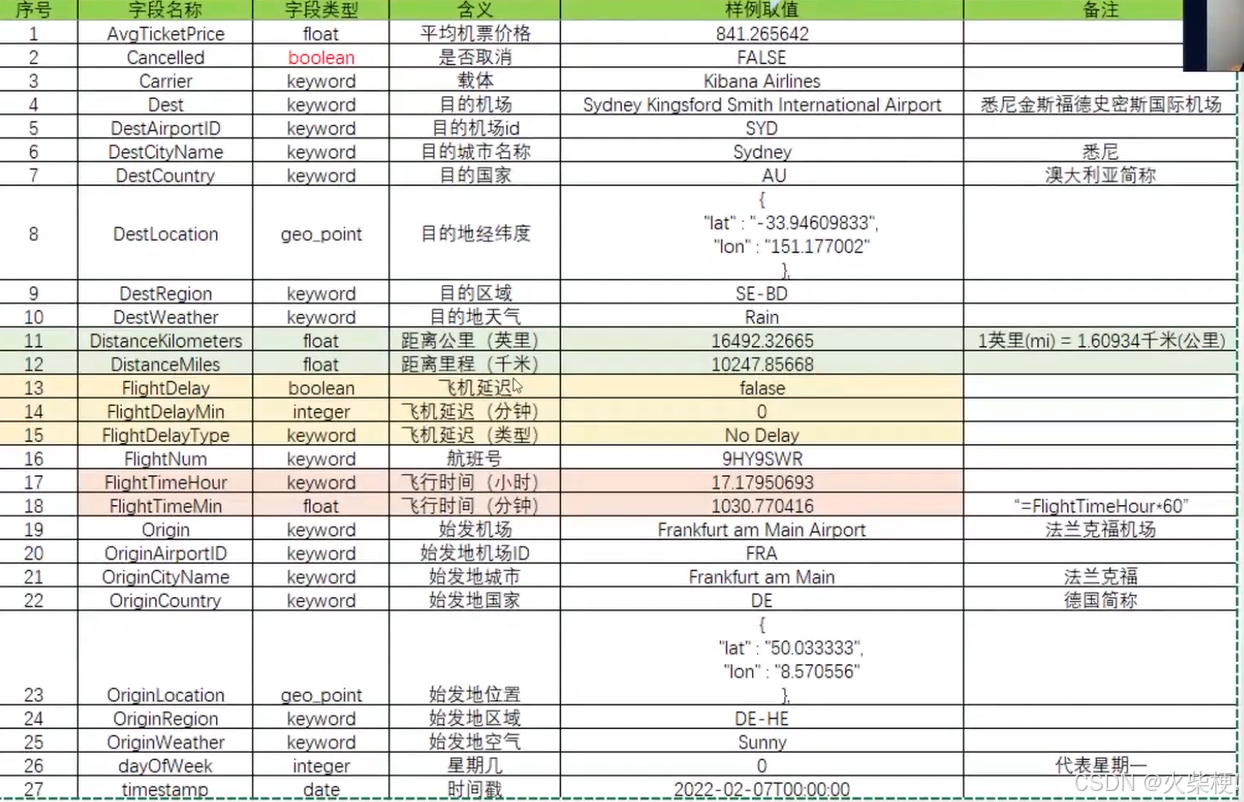

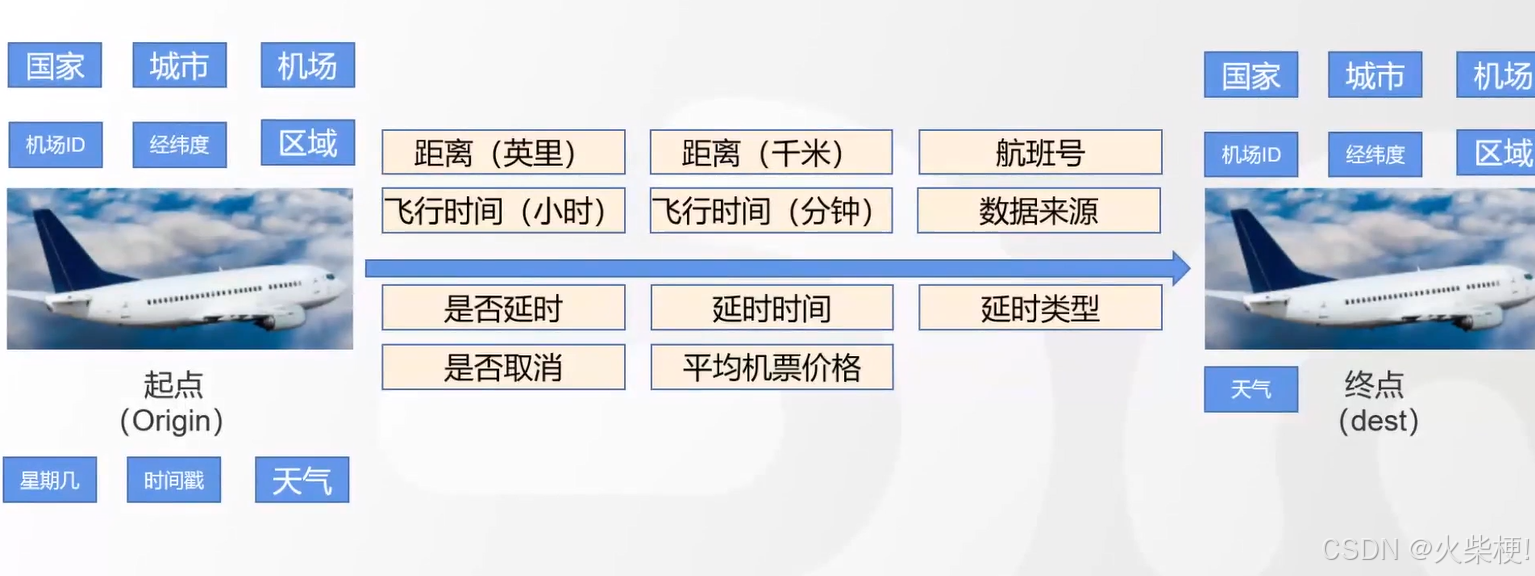

字段说明

【图片】

【图片】

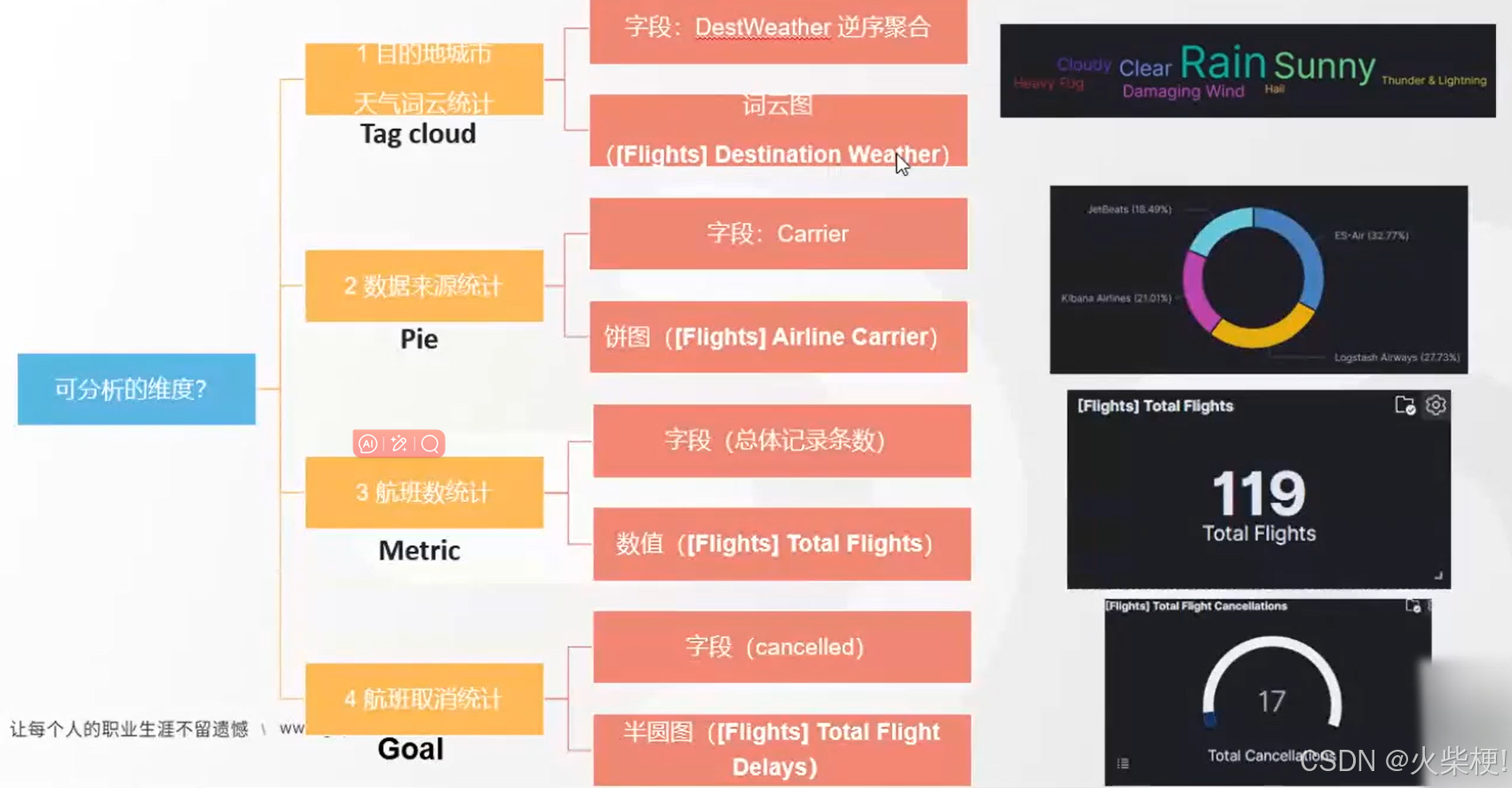

可分析的维度

【图片】

3、【例】[标签图]天气

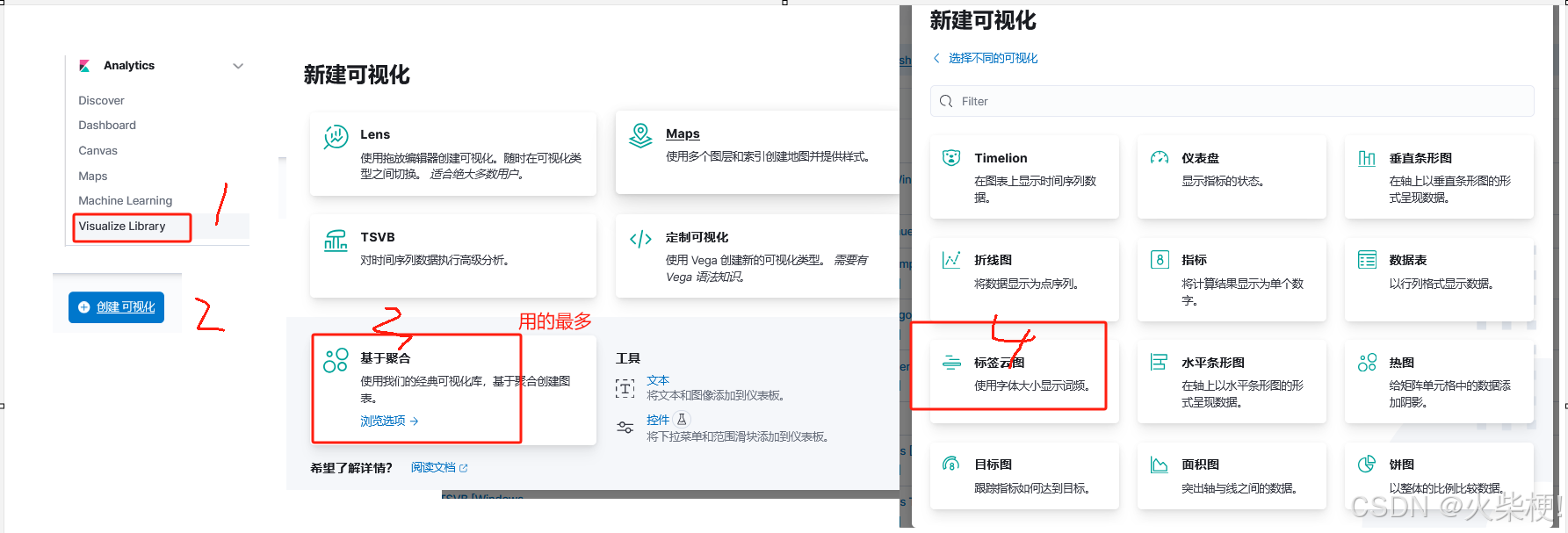

1. 进入可视化创建界面：【Analytics】→【Visualize Library】→【创建可视化】→ 选择【标签云图】。



【图片】

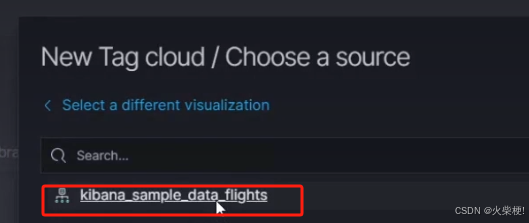

2. 选择数据来源索引：kibana_sample_data_flights。

【图片】

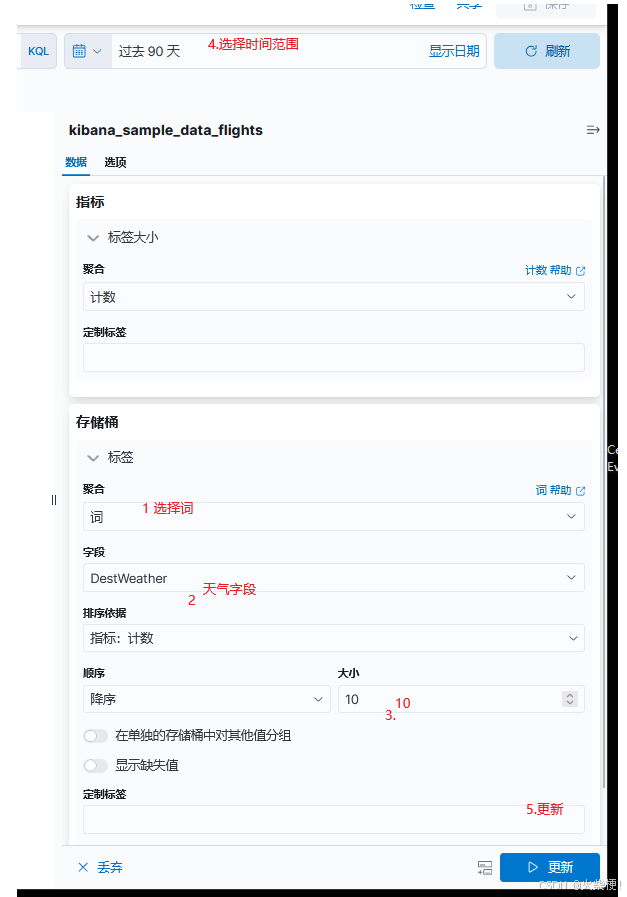

3. 配置参数：
   • 时间范围：选择“过去90天”。
   • 指标（标签大小）：聚合方式选择“计数”。
   • 存储桶（标签）：聚合方式选择“词”，字段选择“DestWeather”（天气字段），排序依据“指标：计数”，顺序“降序”，大小“10”。

【图片】

4. 添加并保存，完成图表持久化。


【图片】

4、【例】[饼图]数据来源

1. 选择类型：【基于聚合】→【饼图】。


【图片】

2. 配置参数：
   • 时间范围：选择“过去1年”。
   • 指标（切片大小）：聚合方式选择“计数”。
   • 存储桶（拆分切片）：聚合方式选择“词”，字段选择“Carrier”，排序依据“指标：计数”，顺序“降序”。

【图片】

5、【例】[指标图]航班总数据

1. 选择类型：【基于聚合】→【指标图】。

【图片】

2. 配置参数：
   • 时间范围：选择“Sep 13, 2013 @ 20:00:00.000”至“now”。
   • 指标：聚合方式选择“计数”。

【图片】

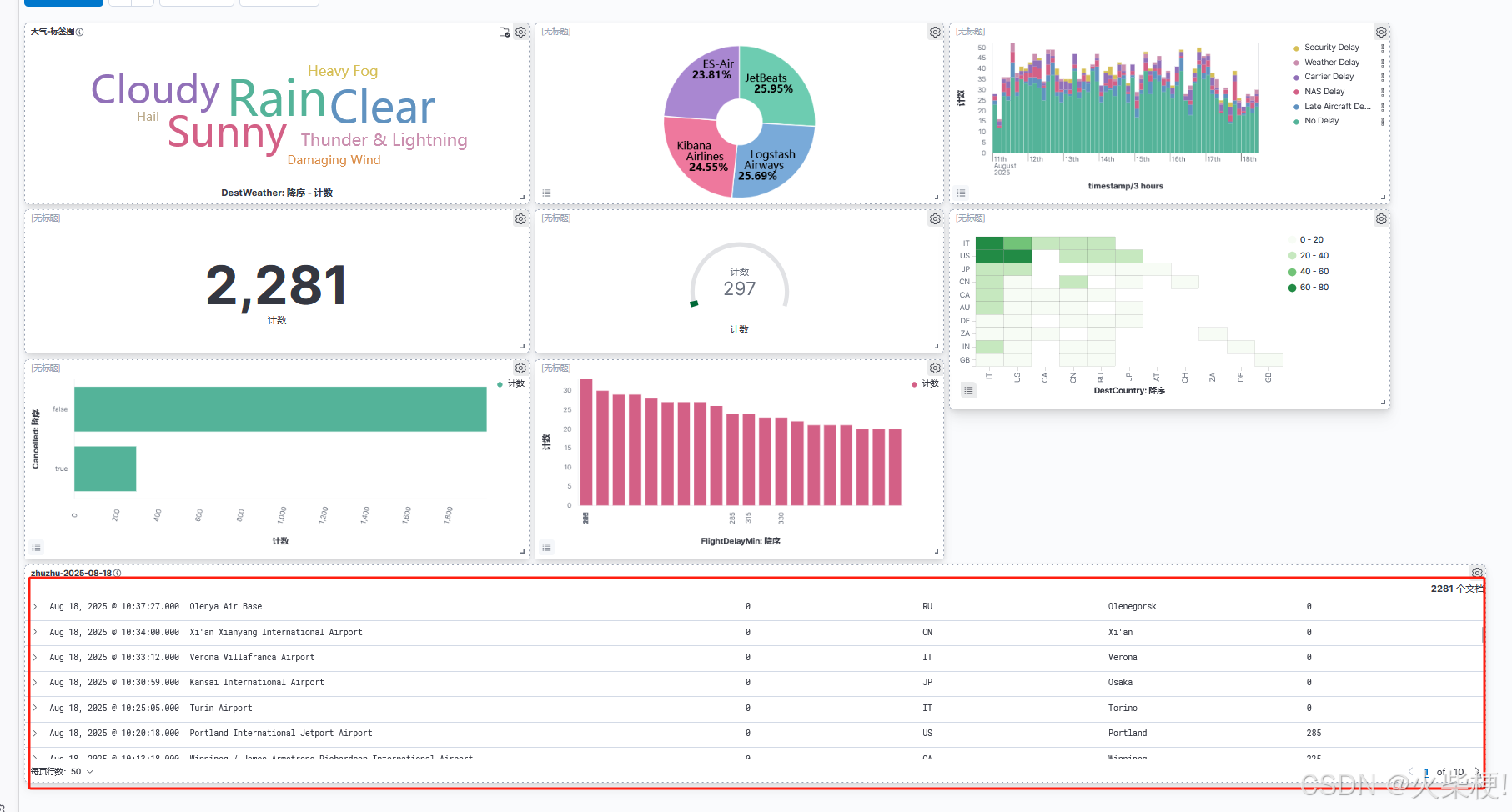

6、【例】整体保存成一个面板

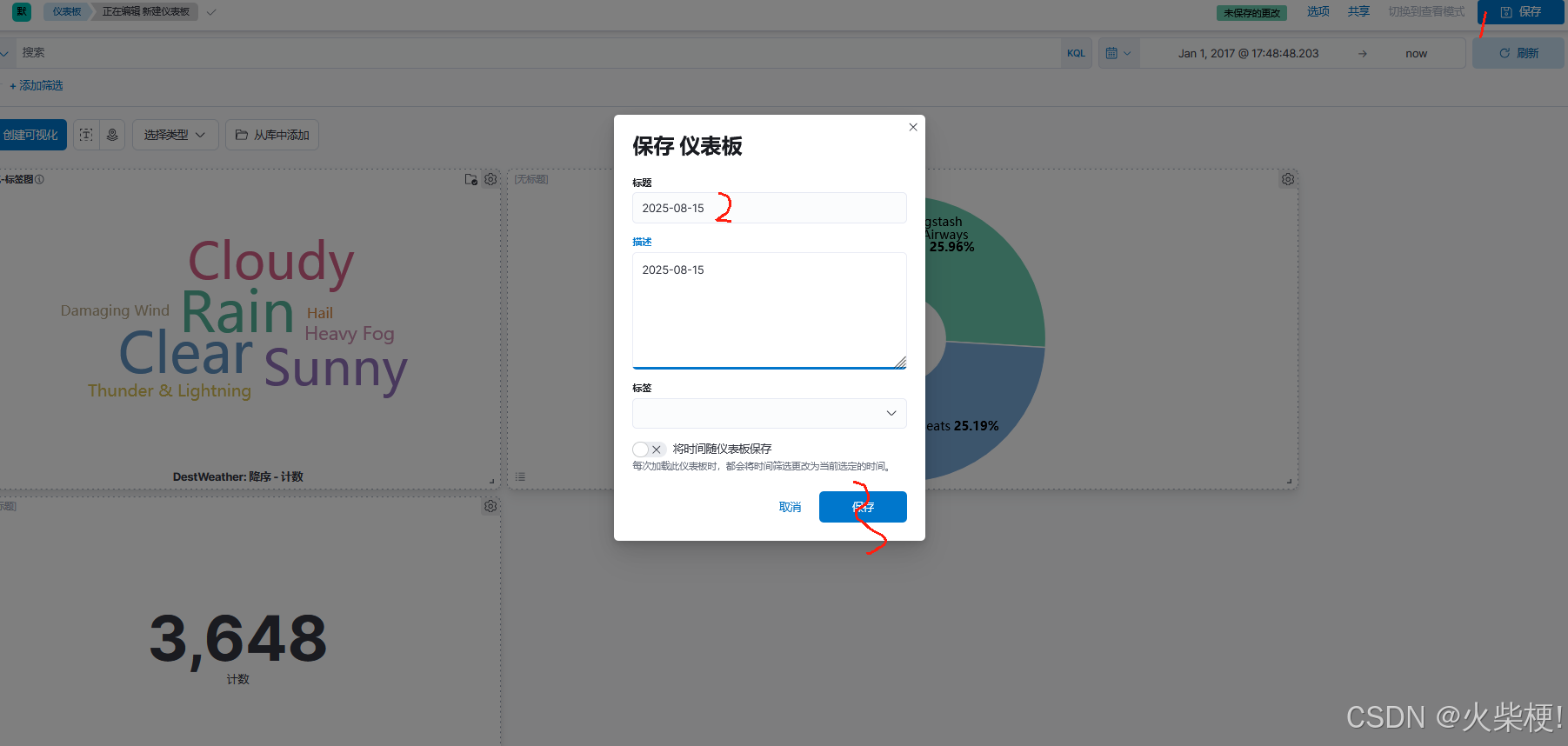

1. 进入仪表盘编辑界面：【Dashboard】→【新建仪表板】。
2. 添加已创建的可视化图表：点击【从库中添加】，选择目标图表。
3. 保存仪表盘：设置标题（示例：2025-08-15）、描述、标签，勾选“将时间随仪表板保存”。

【图片】

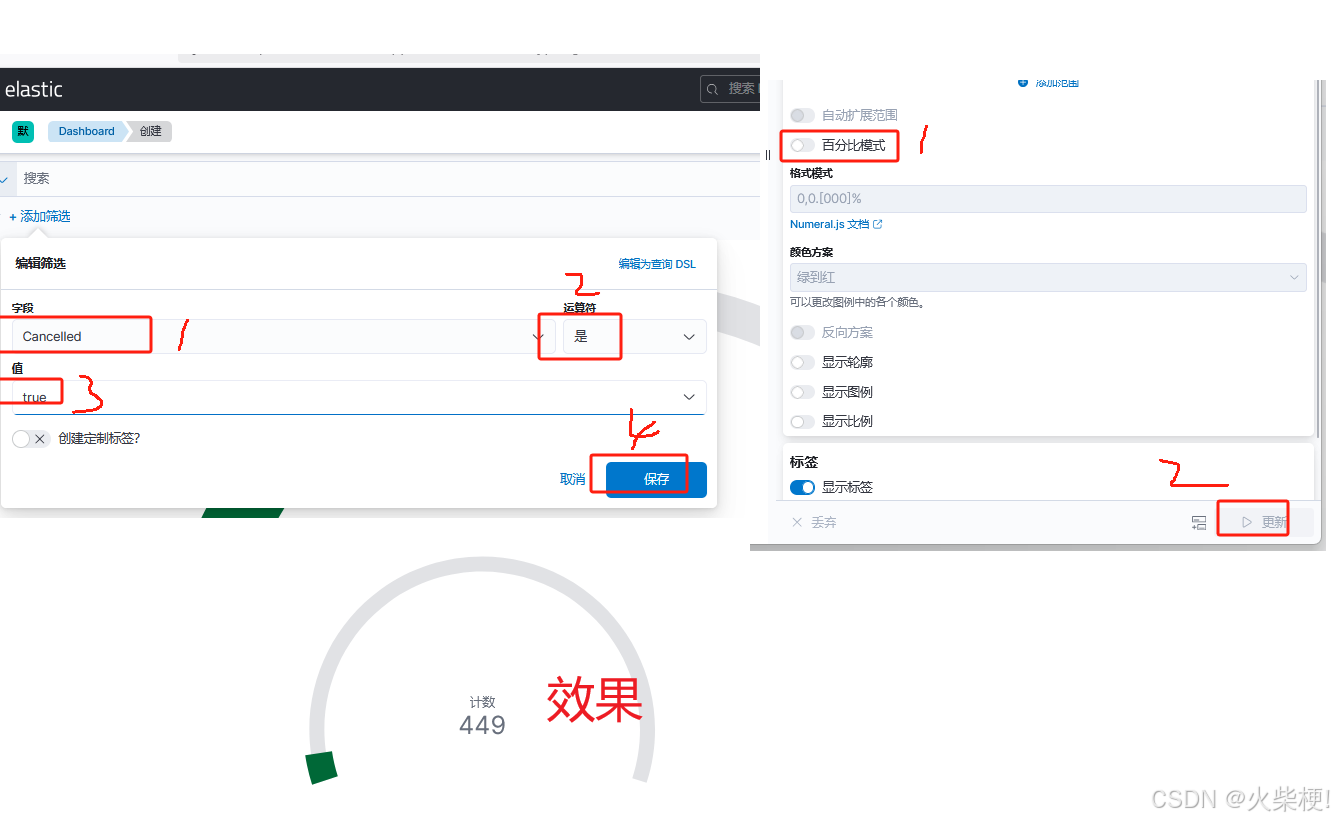

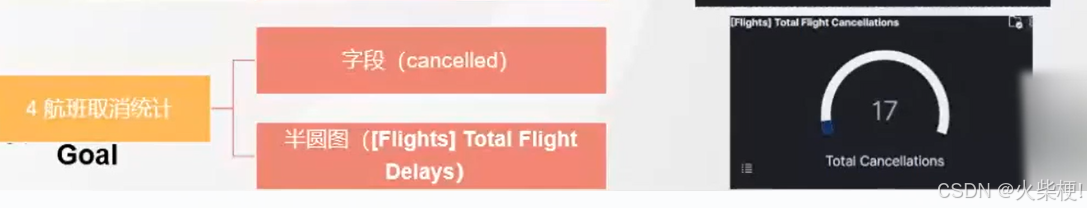

7、【例】[目标图]取消航班的比例

1. 选择类型：【基于聚合】→【目标图】。

【图片】

2. 配置参数：
   • 格式模式：0.0,[000]%。
   • 颜色方案：绿到红。
   • 字段：选择“Cancelled”，运算符“是”，值“取消”。
   • 指标：聚合方式选择“计数”。

【图片】

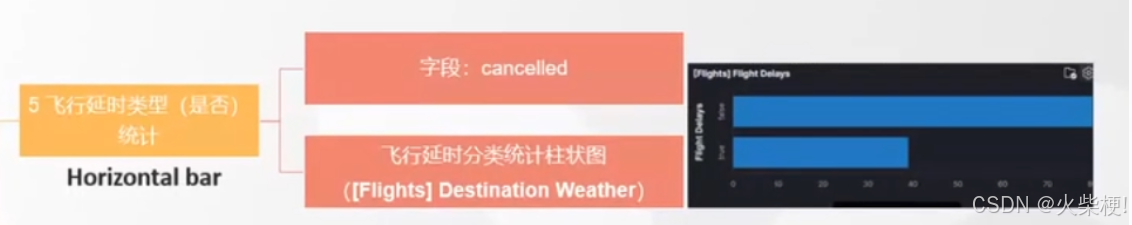

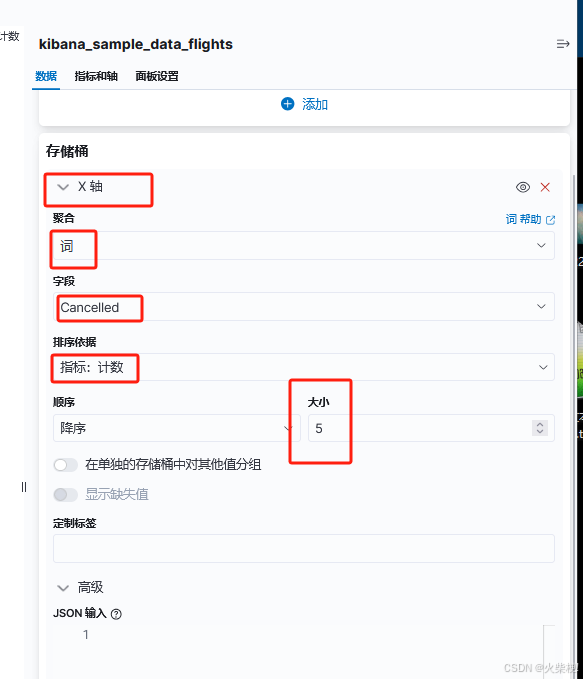

8、【例】[横向柱状图]没取消和取消的柱状直观图

1. 选择类型：【基于聚合】→【横向柱状图】。


【图片】

2. 配置参数：
   • 存储桶（X轴）：聚合方式选择“词”，字段选择“Cancelled”，排序依据“指标：计数”，顺序“降序”，大小“5”。


【图片】

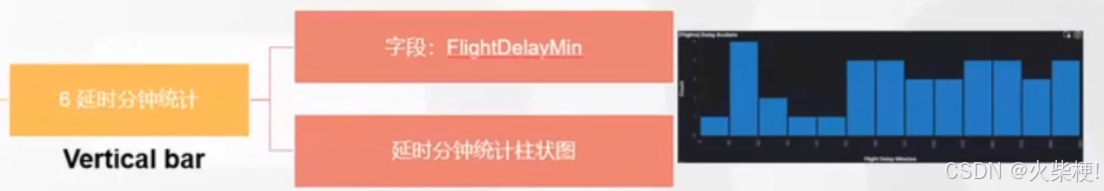

9、【例】[纵向柱状图]飞机延迟分钟数柱状图

1. 选择类型：【基于聚合】→【纵向柱状图】。


【图片】

2. 配置参数：
   • 指标（Y轴）：聚合方式选择“计数”。

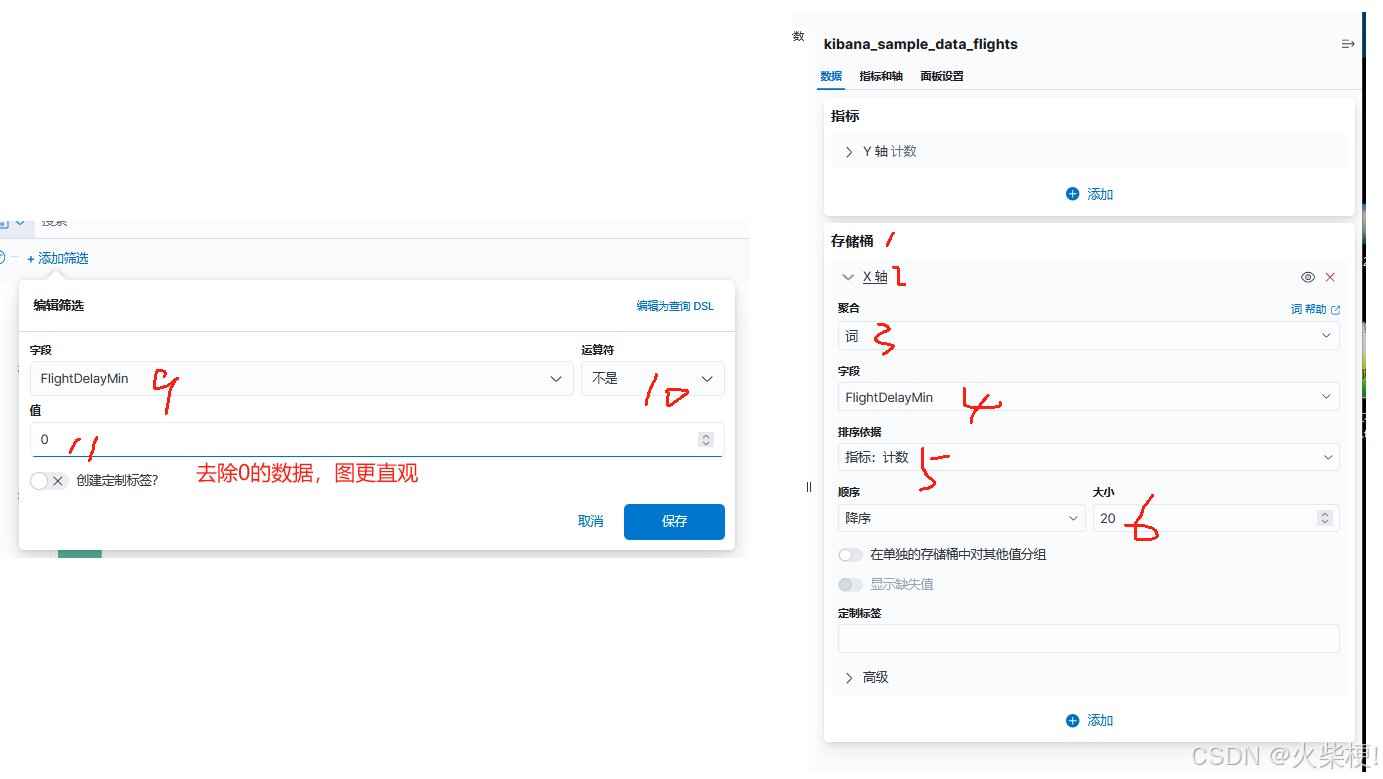

   • 存储桶（X轴）：聚合方式选择“词”，字段选择“FlightDelayMin”，排序依据“指标：计数”，顺序“降序”，大小“20”；添加筛选“FlightDelayMin 不是 0”（去除0数据，图表更直观）。



【图片】
【图片】

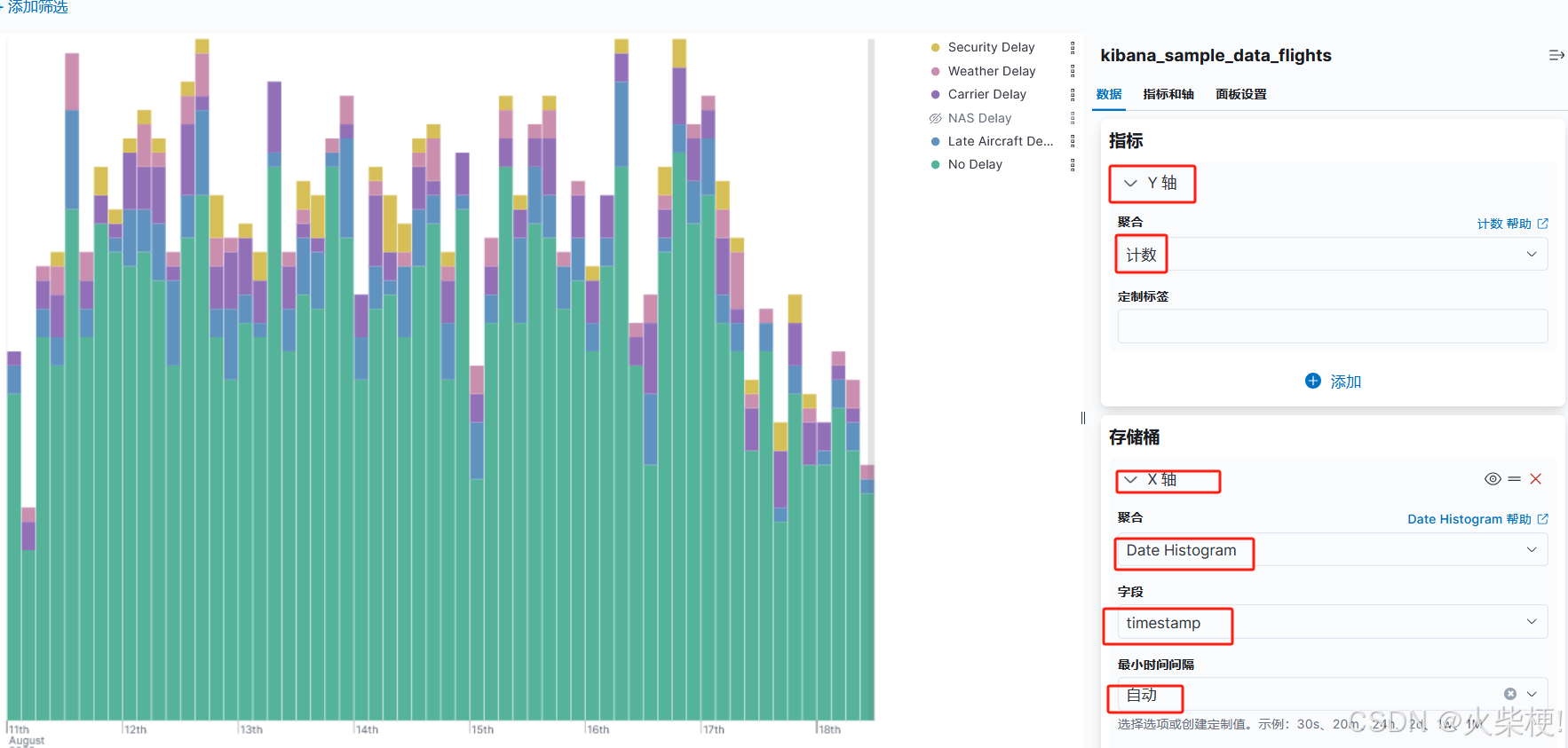

10、【例】[纵向柱状图+具体分类]飞机延迟分钟数柱状图+具体延迟分类原因

1. 选择类型：【基于聚合】→【纵向柱状图】。
2. 配置参数：
   • 指标（Y轴）：聚合方式选择“计数”。
   • 存储桶（X轴）：聚合方式选择“Date Histogram”，字段选择“timestamp”，最小时间间隔“自动”。

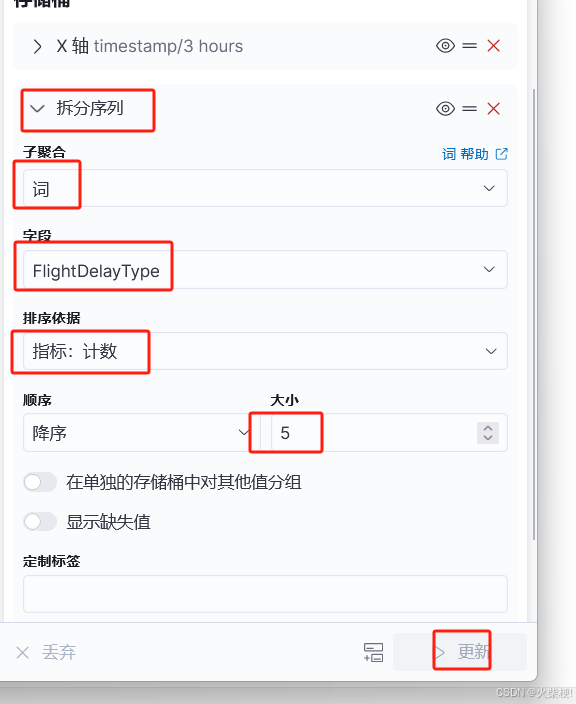

   • 子聚合（拆分序列）：聚合方式选择“词”，字段选择“FlightDelayType”，排序依据“指标：计数”，顺序“降序”，大小“5”。


【图片】
【图片】

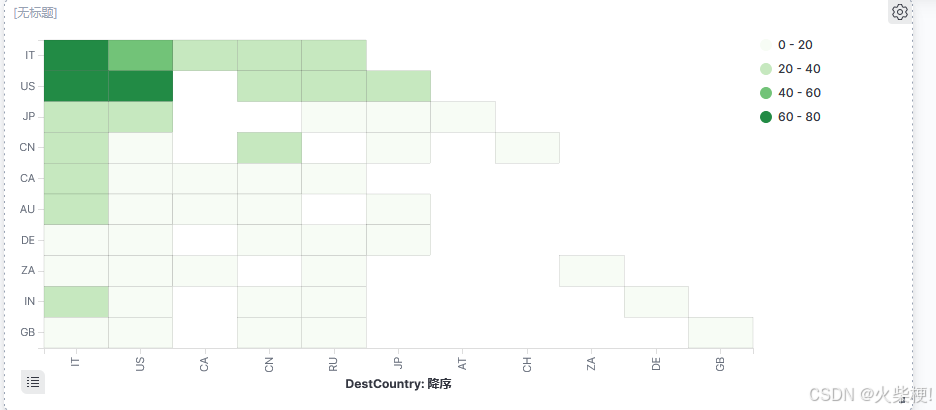

11、【例】[热图]

1. 选择类型：【基于聚合】→【热图】。
2. 配置参数：
   • 存储桶（Y轴）：聚合方式选择“词”，字段选择“OriginCountry”（始发国），排序依据“指标：计数”，顺序“降序”，大小“10”。
   • 存储桶（X轴）：聚合方式选择“词”，字段选择“DestCountry”（目的国），排序依据“指标：计数”，顺序“降序”，大小“5”。



【图片】
【图片】

12、【例】以 MySQL 表格展示——把字段保存成一个视图表

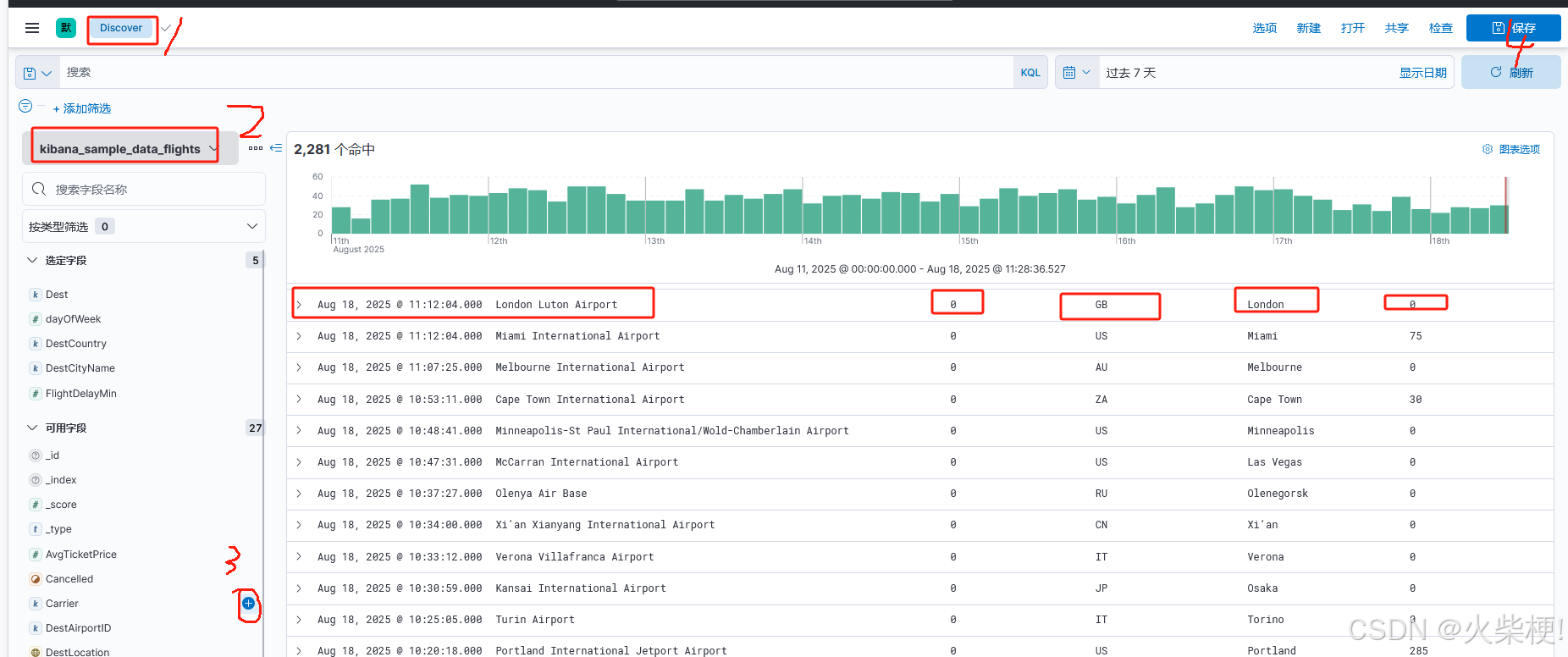

1. 进入【discover】→ 选择目标数据 → 点击“+”添加需展示的字段 → 点击【保存】，命名为“zhuzhu”。


【图片】

2. 返回仪表盘：点击【从库中添加】→ 选择“zhuzhu”→ 点击【保存仪表盘】。

【图片】
