一文明白用VIVADO生成与烧写FPGA的bit文件与MCS文件方法步骤_vivado生成mcs
1 前言
本文用于讲解使用vivado生成与烧写FPGA的bit文件，mcs文件的方法步骤。
2 生成Bit

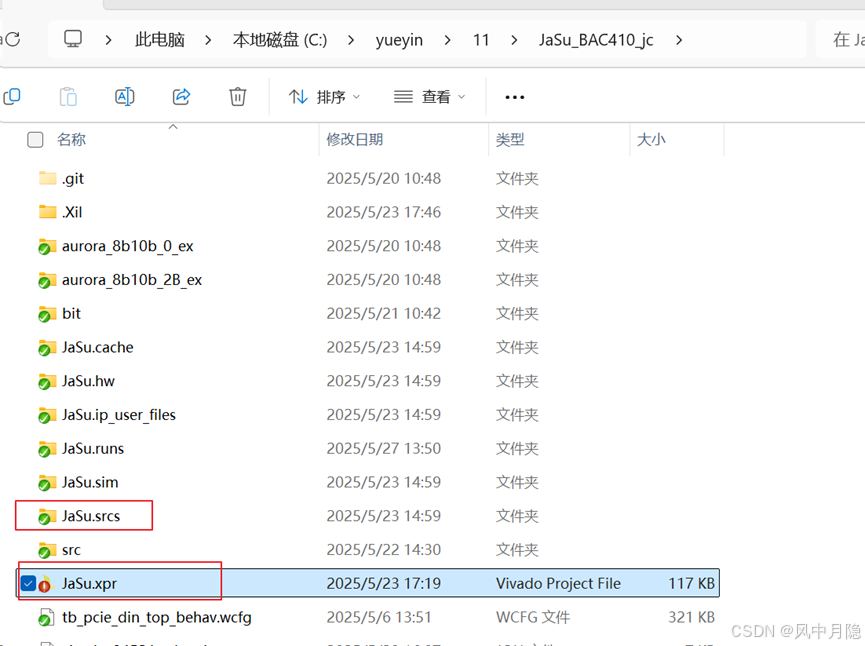

1）通常情况下看到一个FPGA的代码结构如下，红框是必有项：
2）用文本编辑器（如txt，notepad++）打开xx.xpr确认本工程编译的vivado版本，如下：
3)将xx.xpr文件拖到对应的vivado版本打开整个工程，如下

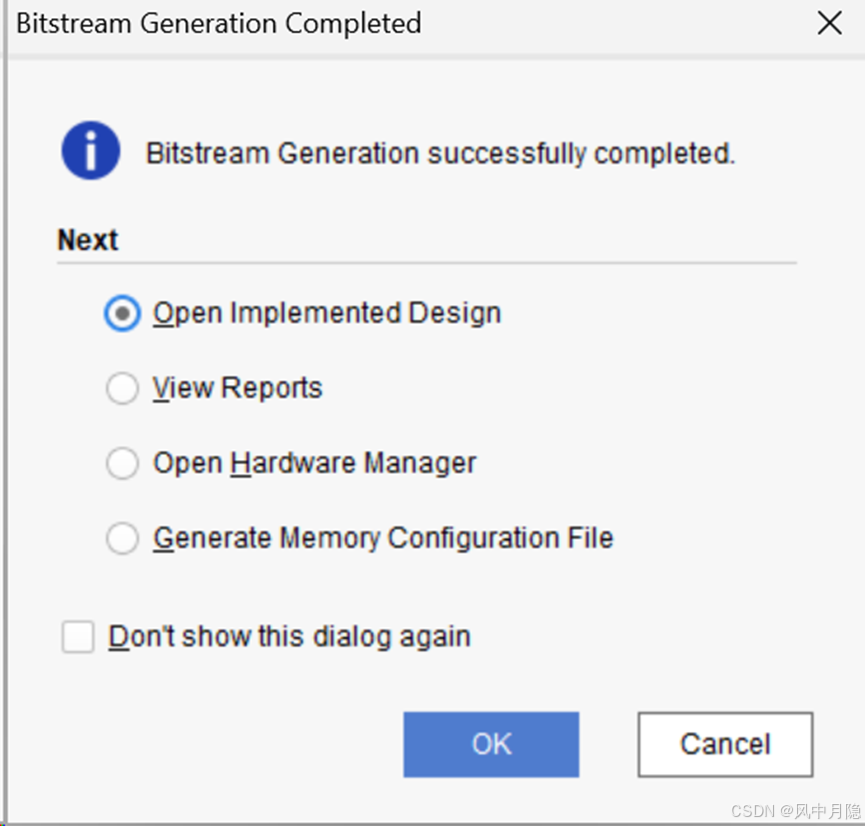

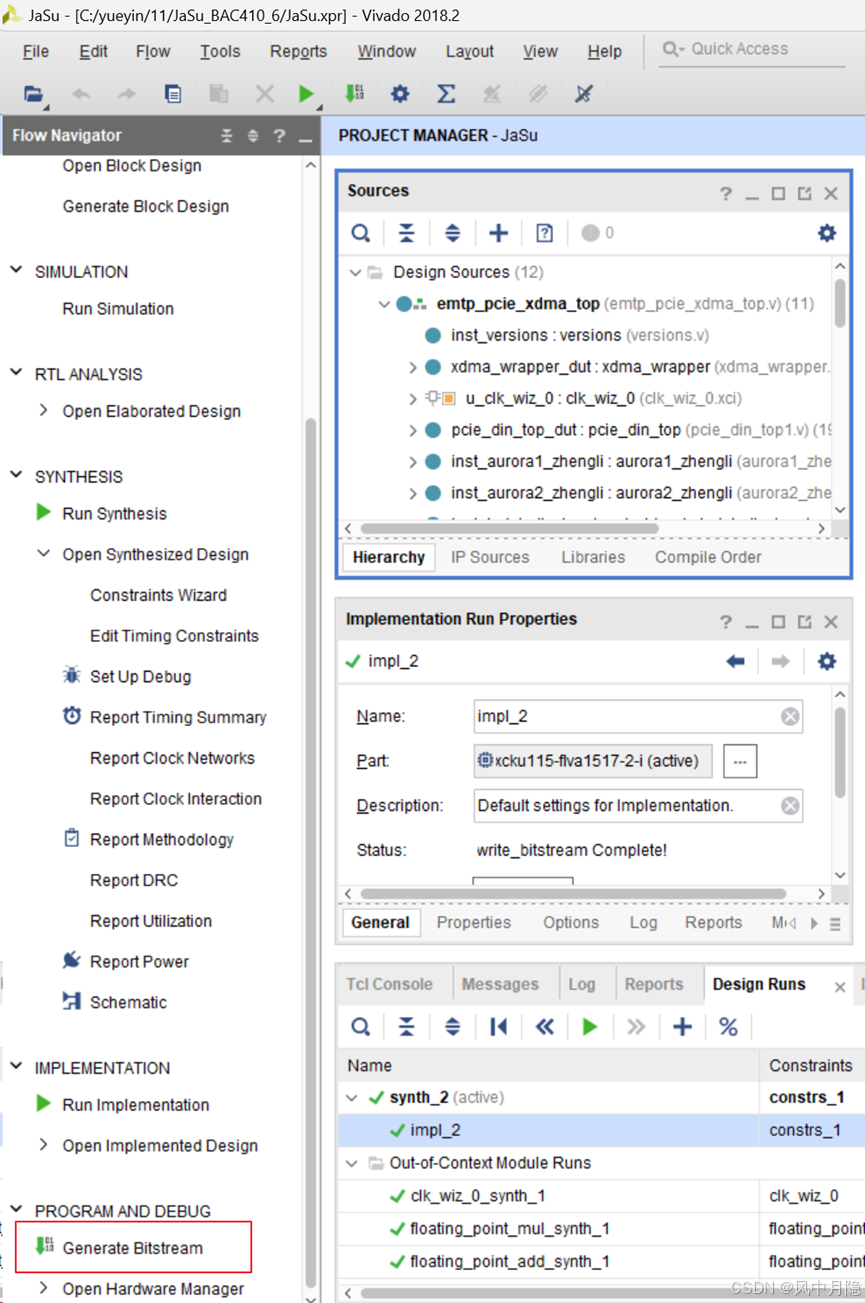

4)点击上图中的generate bitstream位置等待生成bit，看到如下图提示，说明bit生成成功；

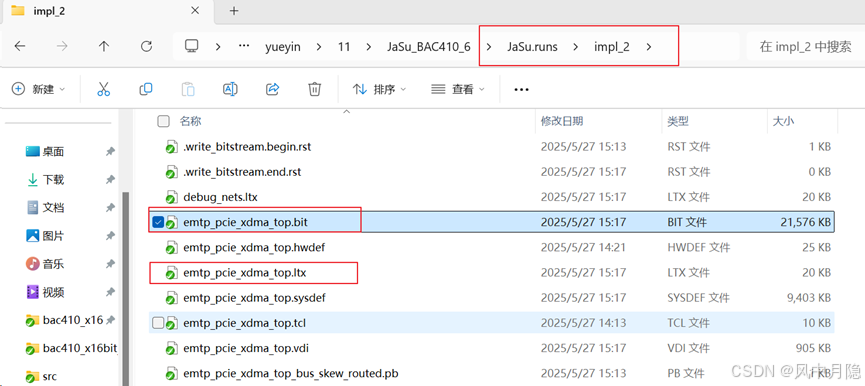

5）在对应目录文件夹（xx.runs/impl_x/）下查找bit文件，如下图所示；
3 生成MCS
在已有bit文件的前提下才能生成mcs，步骤如下：

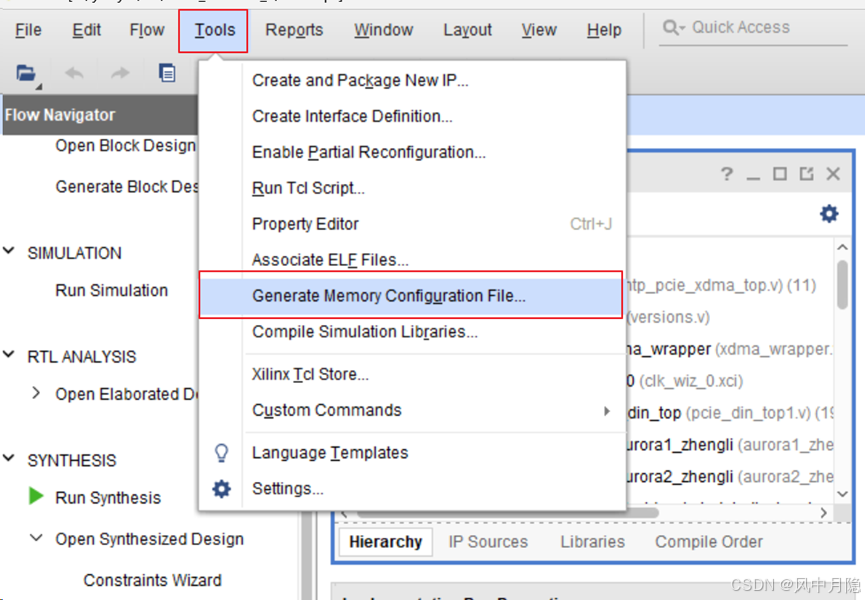

1）打开vivado后，点击如下位置，打开生成mcs的界面；

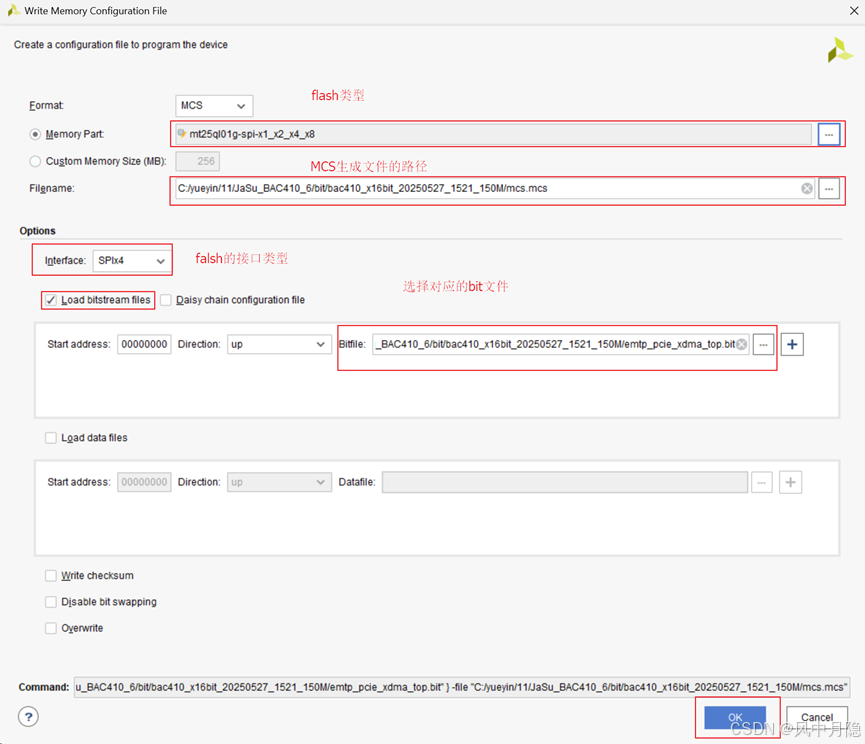

2）根据板卡的falsh型号，选择对应的flash型号，以及bit，mcs生成路径设置，点击ok生成mcs；

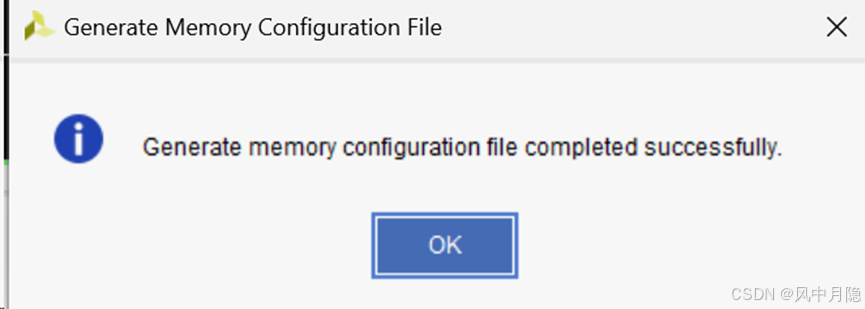

3）看到如下界面说明mcs生成成功；
4）在对应的目录下拿到mcs文件；
4 烧写Bit文件

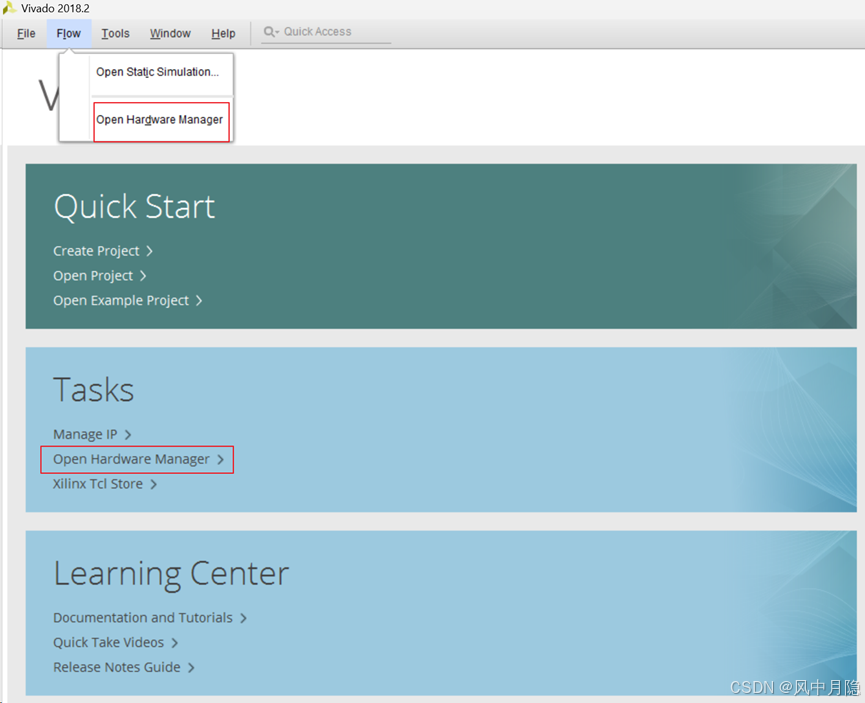

- 用FPGA仿真器（有些板卡JTAG做到了板卡内部只有USB-typec的仿真线）连接电脑与FPGA之后，板卡上电。之后打开vivado，点击如下框图中任意一个，进入查询设备的界面；
-

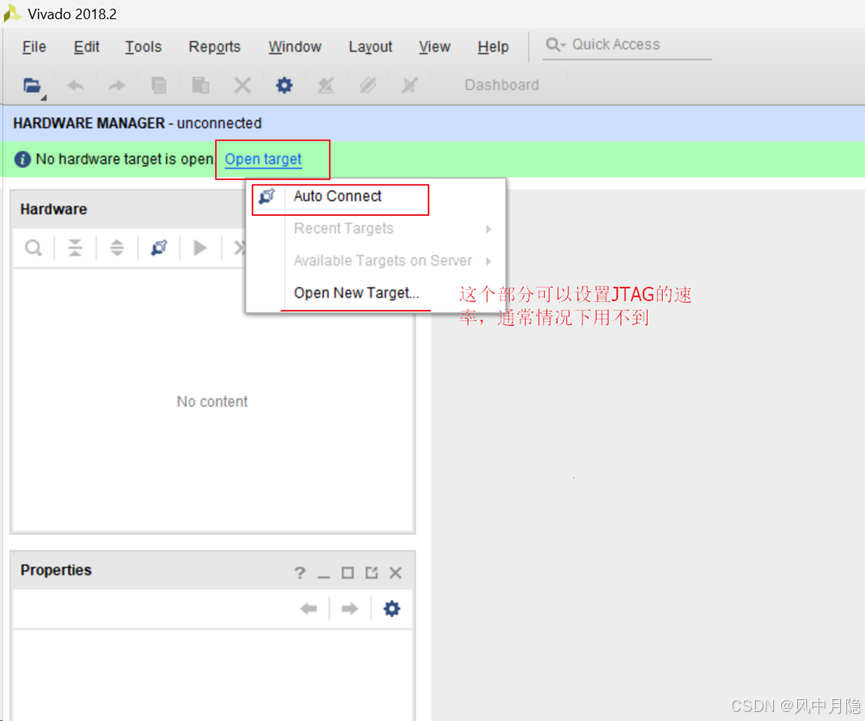

点击如下open target 查找设备；
-

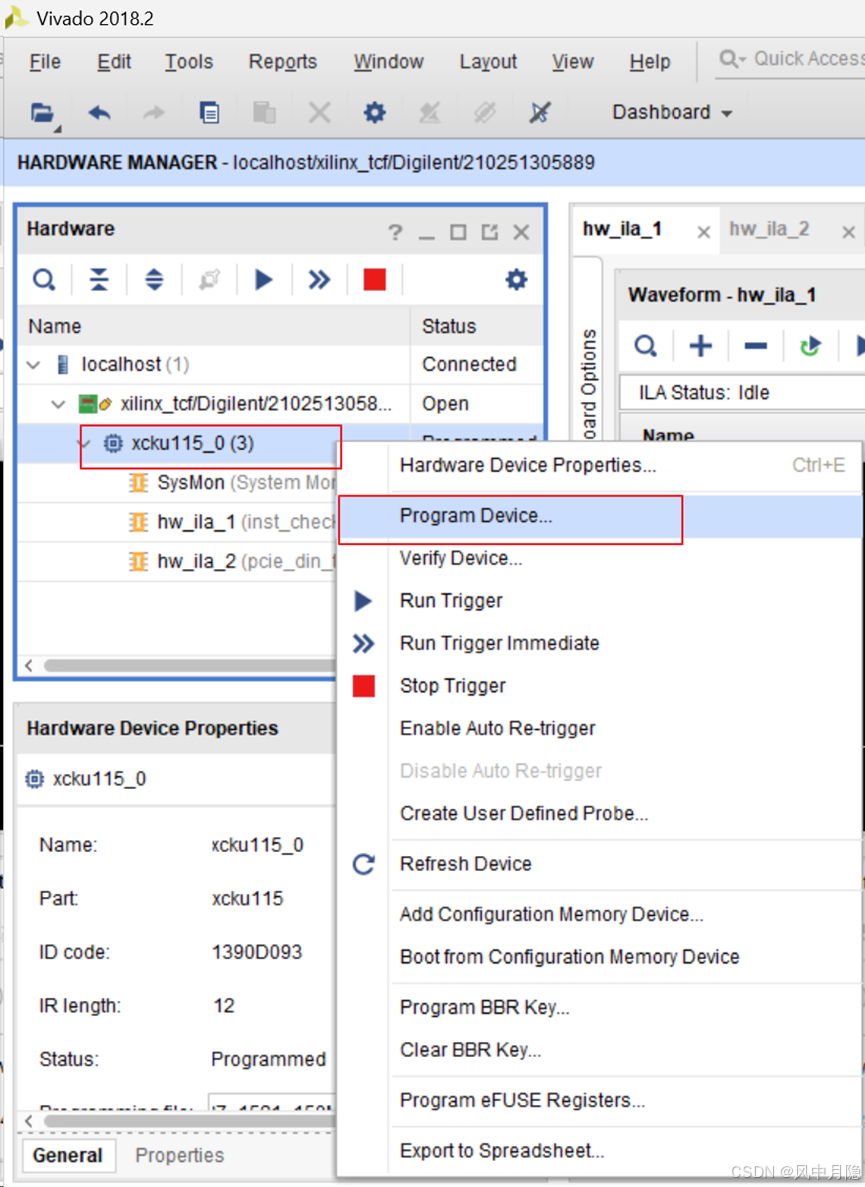

找到设备后，点击如下位置，鼠标右键进入选择bit的界面；
-

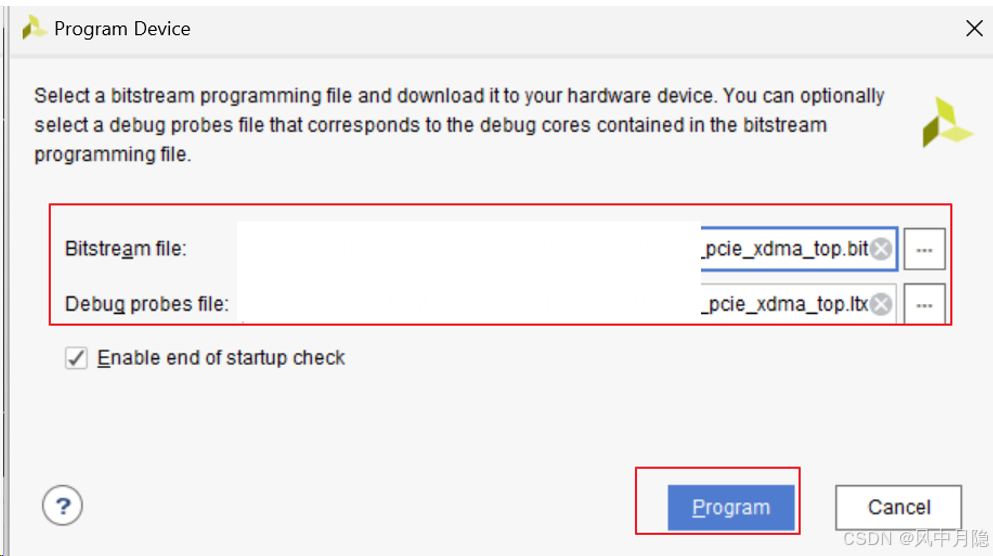

选择对应的想要烧写的bit/ltx文件，之后点击program，进行bit的烧写，等待烧写完成即可。
5 烧写Mcs文件

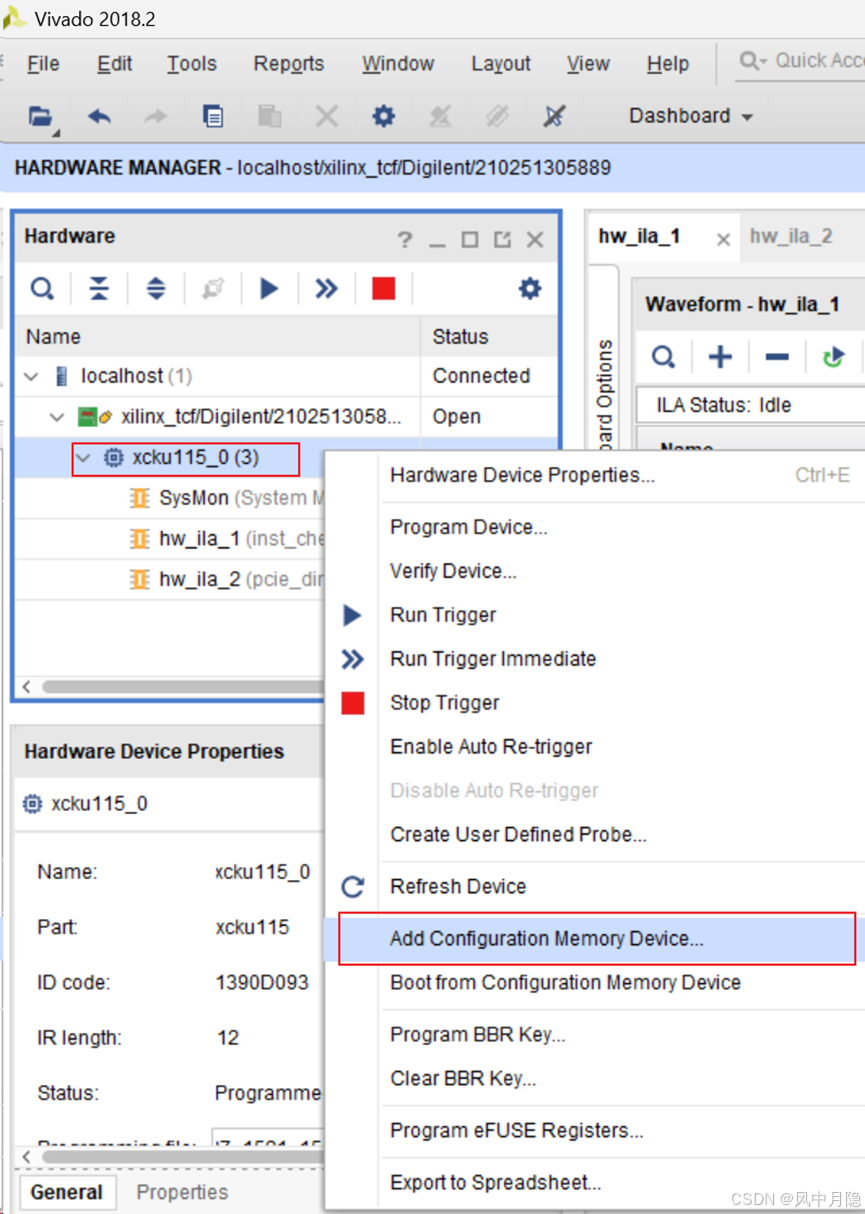

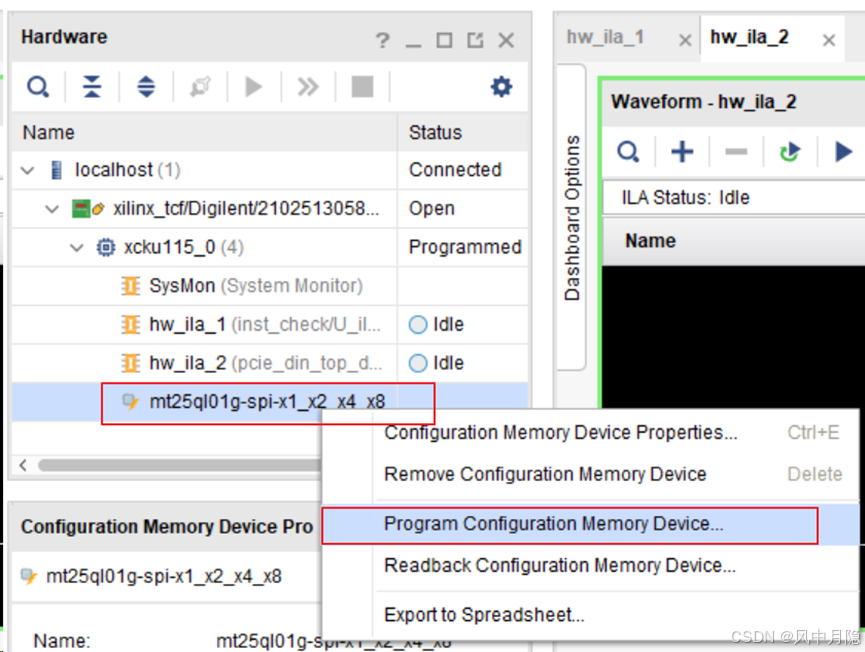

1）在板卡上电，并用仿真器连接电脑与设备，vivado找到设备后，点击如下位置，鼠标右键进入添加flash的界面；

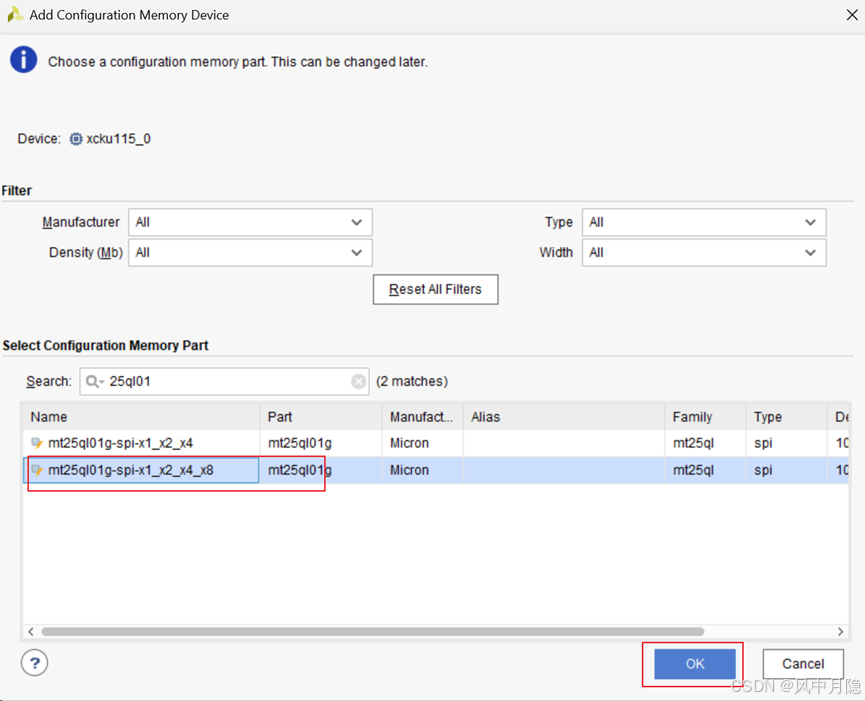

2）选择板卡对应的flash，点击ok，添加flash；

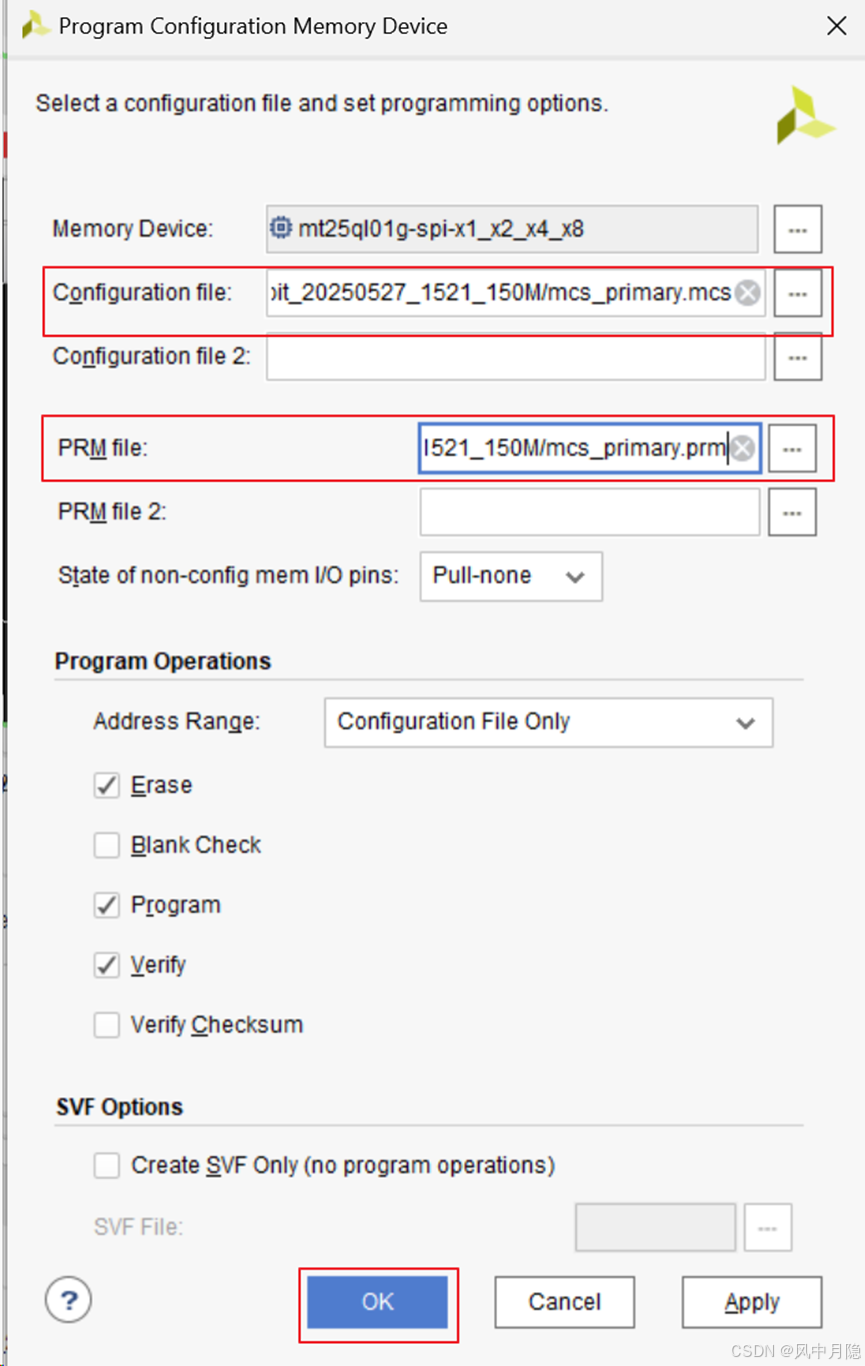

3）点击如下位置，鼠标右键进入选择mcs文件的界面；
4）选择对应需要烧写的mcs文件（spix8时需要将两段mcs都添加）之后，再点击ok即可进入烧写界面，等待烧写完成即可。
