11、Cesium+Vue 实现 3D 模型动态轨迹可视化方案_cesium三维可视化

网友: 技术文档 2025-07-30 10:44:10



在三维地理信息可视化领域，Cesium 作为开源的 3D 地球引擎被广泛应用于智慧城市、交通监控、军事仿真等场景。本文将详细解析如何通过 Vue 框架整合 Cesium，实现带动态轨迹的 3D 模型可视化功能，代码基于实际项目优化，包含完整的地图加载、模型动画与相机跟踪逻辑。

技术栈与应用场景

本方案采用以下技术组合：

  • 前端框架：Vue 2.x
  • 3D 地球引擎：Cesium 1.100+
  • 地图服务：高德地图 Web 墨卡托切片
  • 模型格式：glTF 2.0（行业标准 3D 模型格式）

典型应用场景包括：

  • 物流运输车辆实时轨迹监控
  • 航空航天飞行器路径模拟
  • 智慧城市建筑动态展示
  • 应急救援资源调度可视化

组件核心架构解析

模板与基础样式


#cesiumContainer { width: 100%; height: 100vh; touch-action: none; /* 优化移动端交互 */}

模板部分非常简洁，仅包含一个占据全屏的容器元素，通过 CSS 设置touch-action: none可以优化移动端触摸操作体验，避免默认的滚动行为干扰 3D 交互。

组件生命周期管理

export default { data() { return { viewer: null, entity: null }; }, mounted() { this.initCesium(); }, beforeDestroy() { // 组件销毁时释放资源 if (this.viewer) { this.viewer.destroy(); } }, // 其他方法...}

组件遵循 Vue 生命周期规范，在mounted钩子中初始化 Cesium，在beforeDestroy中执行资源释放。viewer.destroy()方法会释放所有关联的 WebGL 资源，避免内存泄漏，这在频繁切换页面的应用中尤为重要。

Cesium Viewer 深度配置

性能优化型初始化参数

this.viewer = new Cesium.Viewer(\"cesiumContainer\", { animation: false, baseLayerPicker: false, fullscreenButton: false, geocoder: false, homeButton: false, infoBox: false, sceneModePicker: false, scene3DOnly: true, // 启用3D-only模式优化性能 selectionIndicator: false, timeline: false, navigationHelpButton: false, shadows: true, shouldAnimate: true, sceneMode: Cesium.SceneMode.SCENE3D // 强制使用3D模式});

上述配置做了以下关键优化：

  • 禁用所有非必要 UI 控件（动画控制、图层选择器等），减少 DOM 节点数量
  • scene3DOnly: true启用 3D-only 模式，移除 2D 和哥伦布视图切换逻辑
  • shouldAnimate: true保持场景动画更新，即使没有用户交互
  • shadows: true开启阴影效果，增强 3D 场景真实感

地图图层管理策略

// 移除默认影像图层this.viewer.scene.imageryLayers.remove( this.viewer.scene.imageryLayers.get(0));// 添加高德地图影像this.addGaodeMap();

Cesium 默认加载 Bing 地图图层，移除后加载自定义地图服务。实际项目中建议添加图层加载状态监控，当高德地图加载失败时自动切换到备用图层（如 OpenStreetMap）。

高德地图底图加载实现

切片地图配置方案

addGaodeMap() { // 高德地图配置 const mapOption = { url: mapConfig.gaode.url3, minimumLevel: 3, maximumLevel: 18, credit: new Cesium.Credit({ text: \"高德地图\", link: \"https://www.amap.com/\" }), }; try { const tdtLayer = new Cesium.UrlTemplateImageryProvider(mapOption); this.viewer.scene.imageryLayers.addImageryProvider(tdtLayer); } catch (error) { console.error(\"高德地图加载失败\", error); // 此处可添加备用地图服务逻辑 }}

关键配置说明：

  • url：高德地图 Web 墨卡托切片地址，格式为http://webst02.is.autonavi.com/appmaptile?style=6&x={x}&y={y}&z={z}
  • minimumLevel/maximumLevel：控制地图显示的缩放层级范围
  • credit：地图服务版权声明，商业应用需确保合规
  • UrlTemplateImageryProvider：适用于标准切片地图服务的提供者类

3D 模型加载与姿态控制

模型位置与朝向计算

async loadModel() { try { // 模型位置与朝向 const position = Cesium.Cartesian3.fromDegrees( 104.0744619, 30.0503706, 1000000 // 海拔高度(米) ); const heading = Cesium.Math.toRadians(-45); // 偏航角(z轴旋转) const pitch = Cesium.Math.toRadians(20); // 俯仰角(y轴旋转) const roll = 0; // 翻滚角(x轴旋转) const hpr = new Cesium.HeadingPitchRoll(heading, pitch, roll); const orientation = Cesium.Transforms.headingPitchRollQuaternion( position, hpr ); // 模型加载逻辑... } catch (error) { console.error(\"模型加载过程出错\", error); }}

姿态控制核心要点：

  • 使用Cartesian3.fromDegrees将经纬度转换为笛卡尔空间坐标
  • 采用 Heading-Pitch-Roll (Euler 角) 系统定义模型朝向
    • Heading：顺时针从北方向的旋转角度
    • Pitch：从水平面的俯仰角度（向上为正）
    • Roll：绕前进方向的翻滚角度
  • 通过headingPitchRollQuaternion转换为四元数，实现平滑旋转

模型实体完整配置

this.entity = await this.viewer.entities.add({ name: \"3D Model\", position: position, orientation: orientation, model: { uri: \"/scene.gltf\", // 模型文件路径 scale: 1000.0, // 全局缩放比例 minimumPixelSize: 128, maximumScale: 20000, incrementallyLoadTextures: true, runAnimations: true, clampAnimations: true, shadows: Cesium.ShadowMode.ENABLED, heightReference: Cesium.HeightReference.NONE, // 加载回调 onLoad: (model) => { console.log(\"模型加载成功\", model); }, onError: (error) => { console.error(\"模型加载失败\", error); } }, // 标签配置 label: { text: \"移动目标\", show: true, showBackground: true, font: \"16px Arial\", horizontalOrigin: Cesium.HorizontalOrigin.CENTER, verticalOrigin: Cesium.VerticalOrigin.BOTTOM, pixelOffset: new Cesium.Cartesian2(0, -50) }, // 路径可视化 path: { resolution: 1, material: new Cesium.PolylineGlowMaterialProperty({ glowPower: 0.1, color: Cesium.Color.RED }), width: 10, leadTime: 0, // 不显示未来路径 trailTime: 1000 // 显示1秒历史路径 }});

模型配置高级特性：

  • incrementallyLoadTextures：启用纹理渐进加载，改善大模型加载体验
  • runAnimations/clampAnimations：控制模型内置动画的播放与循环
  • shadows：启用模型阴影投射，增强场景立体感
  • path属性：使用PolylineGlowMaterialProperty实现带发光效果的轨迹线
  • leadTime/trailTime：控制路径显示的时间范围，实现动态轨迹效果

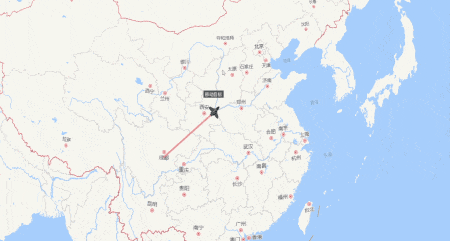

动态轨迹与相机跟踪系统

时间轴与位置采样系统

move() { var positionsProperty = new Cesium.SampledPositionProperty(); var duration = 10000; // 10秒动画 var startTime = Cesium.JulianDate.now(); // 开始时间 var endTime = Cesium.JulianDate.addSeconds( startTime, duration / 1000, new Cesium.JulianDate() ); var startPosition = Cesium.Cartesian3.fromDegrees(104.0, 30.0, 10000); var endPosition = Cesium.Cartesian3.fromDegrees(118.0, 39.0, 10000); positionsProperty.addSample(startTime, startPosition); positionsProperty.addSample(endTime, endPosition); // 时钟系统配置...}

时间系统核心概念：

  • JulianDate：Cesium 使用的儒略日期系统，精确表示时间点
  • SampledPositionProperty：通过时间 - 位置样本对定义动态位置
  • Clock：Cesium 的时钟系统，控制动画播放速度和范围
  • ClockRange.LOOP_STOP：动画播放到结束时间后停止，不循环

相机智能跟踪实现

// 禁用默认跟踪，启用自定义跟踪this.viewer.trackedEntity = undefined;// 监听时钟变化，每一帧更新相机位置this.viewer.clock.onTick.addEventListener(function(clock) { var currentPosition = this.entity.position.getValue(clock.currentTime); if (!currentPosition) return; // 转换为经纬度坐标 var cartographic = Cesium.Cartographic.fromCartesian(currentPosition); // 计算相机位置（模型正上方5000公里） var cameraHeightAboveModel = 5000000; // 5000公里 var cameraPosition = Cesium.Cartesian3.fromRadians( cartographic.longitude, cartographic.latitude, cartographic.height + cameraHeightAboveModel ); // 设置相机视角 this.viewer.camera.setView({ destination: cameraPosition, orientation: { heading: 0, // 正东方向 pitch: Cesium.Math.toRadians(-90.0), // 垂直向下 roll: 0 } }); // 动画结束处理 if (Cesium.JulianDate.equals(clock.currentTime, endTime)) { console.log(\"动画已完成，模型已到达终点\"); // 添加终点标记 this.viewer.entities.add({ position: endPosition, point: { color: Cesium.Color.GREEN, pixelSize: 10 } }); }}.bind(this));

相机控制优化点：

  • 取消trackedEntity默认跟踪，采用自定义每一帧更新
  • 使用Cartographic.fromCartesian实现坐标系统转换
  • 固定相机高度为模型上方 5000 公里，保持最佳观察距离
  • pitch: -90度设置为垂直俯视视角，适合轨迹监控场景
  • 动画结束时添加绿色终点标记，增强交互反馈

性能优化与工程实践

关键性能优化点

  1. 3D-only 模式：scene3DOnly: true移除 2D 渲染逻辑，提升约 30% 性能
  2. 纹理渐进加载：incrementallyLoadTextures: true避免大模型加载时卡顿
  3. 延迟模型加载：setTimeout(this.loadModel, 1000)确保地图先加载完成
  4. 合理设置层级：minimumLevel: 3避免加载过多低层级地图切片
  5. 资源及时释放：beforeDestroy中调用viewer.destroy()释放 WebGL 资源

工程化建议

  1. 地图服务配置抽离：将地图 URL 等配置放入独立配置文件，便于环境切换
  2. 模型资源懒加载：对于复杂场景，采用按需加载模型策略
  3. 错误处理增强：为地图和模型加载添加完整的错误 fallback 机制
  4. 移动端优化：添加手势识别适配，优化触摸交互体验
  5. 性能监控：集成 WebGL 性能监控工具，实时监测帧率变化

扩展与进阶功能

可扩展方向

  1. 实时数据接入：

    • 集成 WebSocket 接收实时位置数据
    • 实现轨迹预测与未来路径可视化

  2. 交互功能增强：

    • 添加模型选择与信息弹窗
    • 实现多模型协同动画效果

  3. 高级视觉效果：

    • 添加大气散射与雾霾效果
    • 实现时间轴控制的历史轨迹回放

  4. 数据分析功能：

    • 轨迹速度分析与热力图展示
    • 结合 WebGL Shader 实现自定义特效

代码优化示例 - 实时数据接入

// 假设收到实时位置数据格式为 {lon, lat, height, time}handleRealTimePosition(data) { const cartesian = Cesium.Cartesian3.fromDegrees( data.lon, data.lat, data.height ); const julianDate = Cesium.JulianDate.fromDate(new Date(data.time)); // 更新轨迹点 this.entity.path.addPositions([ { position: cartesian, time: julianDate } ]); // 更新模型位置 this.entity.position.setValue(julianDate, cartesian); // 优化：只在相机可见时更新位置 if (this.isEntityInView()) { this.viewer.clock.currentTime = julianDate; }}

总结与最佳实践

通过本文解析的 Vue-Cesium 组件，我们实现了一个功能完整的 3D 轨迹可视化系统，主要包含以下核心能力：

  • 高性能 Cesium Viewer 初始化与配置
  • 第三方地图服务（高德地图）集成
  • glTF 格式 3D 模型加载与姿态控制
  • 基于时间轴的模型动画系统
  • 智能相机跟踪与视角控制
