VSCode下EIDE插件开发STM32

VSCode下STM32开发环境搭建

本STM32教程使用vscode的EIDE插件的开发环境，完全免费，有管理代码文件的界面，不需要其它IDE。
视频教程见本人的

VSCode+EIDE开发STM32

安装EIDE插件

Embedded IDE 嵌入式IDE

这个插件可以帮我们管理代码文件，配置工具链（什么是工具链见下文）等。

这里先安装此插件，此插件使用，工具链安装等，后面配合示例工程讲解。

EIDE网站，可以查看此插件的更新日志。

这是什么？ | Embedded IDE For VSCode

什么是工具链

简单的说工具链就是把源文件（也就是xx.c xxx.cpp等）变成可执行文件的东西，并且它让你能调试你的工程。

显然开发不同的东西需要不同的工具链！

比如在windows上，xx.c xx.cpp源文件要变成可执行的.exe
用Visual Studio写.c .cpp用的就是MSVC；
用VSCode写.c .cpp，一般教程都会让你下载MinGW-w64

而开发单片机，也需要对应其内核的工具链。

stm32是arm的内核，所以需要arm相关的工具链。
keil就是armcc v5 v6的工具链（收费）。
本教程使用的是免费的gnu arm embedded toolchain即GNU Arm 嵌入式工具链。

这是它的网址Arm GNU Toolchain Downloads – Arm Developer，如果你想可以去下载最新版，我后面用EIDE插件直接安装。

使用EIDE安装gcc工具链

点击安装实用工具，安装gcc_arm工具链

它会开始下载安装工具链

如果使用EIDE安装工具链，它的安装路径如下
C:\\Users\\用户名.eide\\tools

假如你本来就有，可以直接设置安装位置。

比如你自己下载了工具链，或者安装了stm32的工具包（STM32 VS Code Extension 插件让你安装的那个），或者安装了STM32CubeIDE，就直接找到gcc_arm工具链填入其路径就行。

点击设置工具链，设置 GNU Arm Embedded Toolchain

示例工程

创建一个示例工程，进一步说明。

示例工程实现LED闪烁。

用CubeMX生成工程代码

打开stm32cubeMX，打开选择器，选择你开发板对应的芯片型号。
进入配置界面，设置LED对应引脚为输出模式，通常是PC13因为这个引脚没有太多其它功能。
顺便设置个标签，LED0，便于后面写代码。
工程名称就叫demo1吧。
只复制必要的库文件，为每个外设生成一对‘.c/.h’文件初始化外设等不再赘述。

工具链/IDE选择
这里的STM32CubeIDE CMake Makefile 使用的都是arm-gcc的工具链！
不过CMake Makefile产生的工程需要自己配置项目资源，CubeIDE产生的工程导入即可。
这里先选择CMake或者Makefile自己配置一下项目，STM32CubeIDE导入的教程见下文。

生成的工程文件夹

EIDE插件的使用

新建空项目

STM32选择Cortex-M项目，项目名称建议和之前的工程名称保持一致。

项目保存位置为工程文件夹的位置（而不是工程文件夹内）

项目文件夹已经存在的警告选是

切换至工作区

VSCode切换到了工作区

编译工程

添加项目资源

添加.c文件

添加普通文件夹，它具有递归查找能力，能往下查找到你的代码文件。

添加包含.c代码的文件夹。

.c文件添加完毕

添加启动文件startup.s

项目资源添加一个虚拟文件夹

添加启动文件startup.s，选择文件的时候选择any就可以看到所有文件。


启动文件.s添加完毕

顺便说一下
普通文件夹要在工程文件夹下面添加。
当然如果你愿意，可以全部使用虚拟文件夹去添加所有源文件。
只要将工程涉及到源文件全部添加了就可以。

构建配置

选择CPU类型

选择CPU类型，根据你的单片机选择，STM32F4选M4,F1选M3

设置链接脚本路径

设置链接脚本路径，就是CubeMX生成的flash.ld文件。

它就在工程文件夹那层里，把它文件名填上去就行

项目属性

就是，头文件路径、库文件路径、要预处理的宏定义这些。

如果搞不清楚CubeMX生成的代码的相关配置，可以查看CubeMX生成的CMake或makefile。

这里说一下，并没有使用CMake，打开CMakeLists.txt只是为了确认要填入的信息。(Makefile同理）

添加头文件目录

就是所有.h所在的目录。

包含目录添加完毕

添加预处理宏定义

代码文件里有类似这样的代码，这些编译预处理命令需要添加预处理宏定义配合编译。

#if defined (USE_HAL_DRIVER)//如果定义了它//...//做什么什么//...#endif /* USE_HAL_DRIVER */

预处理宏定义添加完毕

当然，如果你自己建立了代码文件夹也需要添加相关的配置。

编译

都配置好了，然后就能编译了

随便打开一个代码文件，右上角既可以找到编译。

编译完毕，没有错误没有警告。

生成的可执行文件（待下载到单片机上）

如何烧录（下载）

安装下载器对应的工具。

一般大家搞stm32都是用stlink因为便宜，如果是jlink就下载jlink的。

安装后它也会安装STLINk的驱动等。

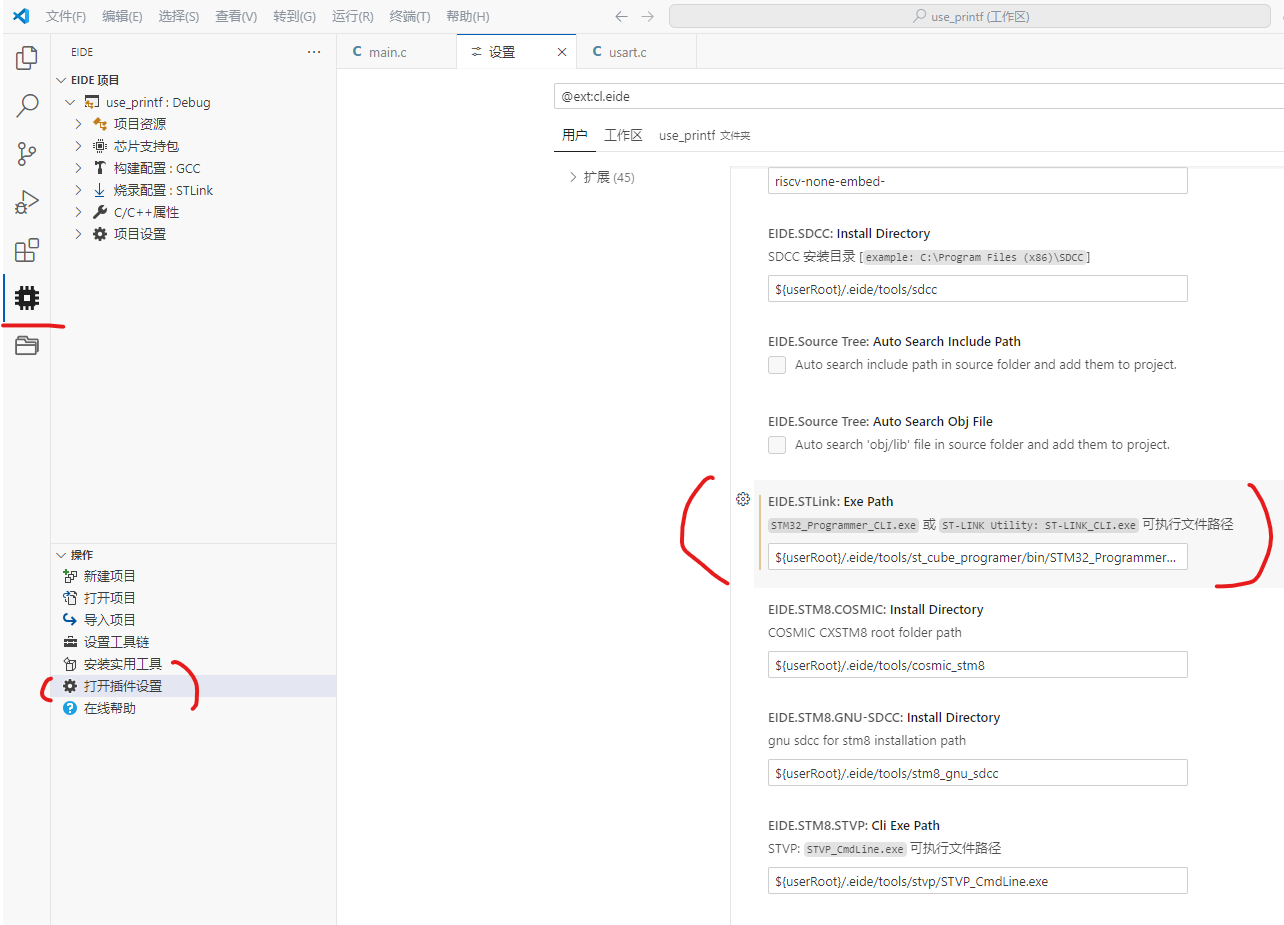

如果你已经安装过了，比如安装了STM32CubeProgrammer，不用重复安装，只需要设置路径即可

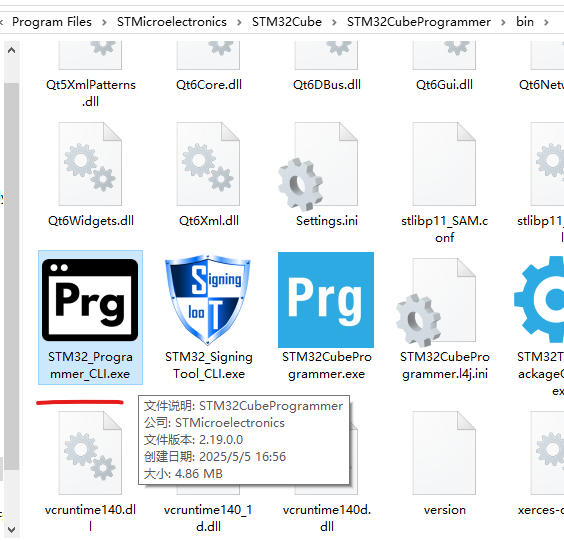

在你的安装路径下找到它，设置路径即可

烧录配置，选择烧录工具

添加工程代码

添加让LED0闪烁的代码，并重新编译。

 HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_SET); HAL_Delay(500); HAL_GPIO_WritePin(LED0_GPIO_Port, LED0_Pin, GPIO_PIN_RESET); HAL_Delay(500);

烧录

点击右上角的下载按钮即可下载。

提示：请正确连接你的下载器和开发板。

烧录完毕

LED0已经开始闪烁。

调试

相关解释请参考

cortex-debug 用法 - 博客 - Embedded IDE Forum

安装调试用的插件和工具

安装Cortex Debug

安装VSCode插件 Cortex Debug，调试需要。

安装OpenOCD

OpenOCD是一个免费的开源软件，用于调试和编程嵌入式设备。

可以直接在EIDE这里下载。

假如你有OpenOCD就不用重新下载了，之后写路径的时候改一下就行。
比如你自己下载了OpenOCD，或者安装了stm32的工具包（STM32 VS Code Extension 插件让你安装的那个），就直接找到填入其路径就行。

如果使用EIED安装OpenOCD,它的安装位置如下。
C:\\Users\\用户名.eide\\tools

创建launch.json文件

launch.json 是 Visual Studio Code 中用于配置调试器的文件。
openOCD路径在EIDE插件中设置好后，EIDE就可以帮助我们创建launch.json文件。

launch.json的创建

右键点击你的项目，生成调试器配置模板，进行选择。

选择接口，根据你的下载器选择。

这其实是选择下载器对应的.cfg配置文件。
顺便说一下stlink .cfg文件路径如下。
(openOCD安装位置)openocd_7a1adfbec_mingw32\\share\\openocd\\scripts\\interface

选择目标，根据你的芯片选择。

这其实是选择单片机对应的.cfg配置文件。
stm32 .cfg文件路径如下，使用哪个根据你的芯片修改。
(openOCD安装位置)\\openocd_7a1adfbec_mingw32\\share\\openocd\\scripts\\interface\\target

点击新建，即可完成创建。

生成的launch.json文件

{ \"version\": \"0.2.0\", \"configurations\": [ { \"cwd\": \"${workspaceRoot}\", \"type\": \"cortex-debug\", \"request\": \"launch\", \"name\": \"Debug: OpenOCD\", \"servertype\": \"openocd\", //.elf可执行文件路径，编译后生成 \"executable\": \"build/Debug/demo1.elf\", \"runToEntryPoint\": \"main\", \"configFiles\": [ //使用ST-LINK，stlink版本根据你的下载器修改 \"interface/stlink-v2-1.cfg\", //使用stm32f?，stm32f?根据你的芯片修改 \"target/stm32f4x.cfg\" ], \"toolchainPrefix\": \"arm-none-eabi\" } ]}

顺便说一下，.elf是调试要用的可执行文件。
路径在build\\Debug下。

开始调试

搞好之后保存launch.json文件，选择设置好的启动项Debug with OpenOCD，加入断点，即可开始调试

成功

可以在左面查看变量，添加监视等。

导入CubeIDE工程

CubeIDE实际上也是用的arm-gcc的工具链。

我这里用cubeMX生成一个来说明。

创建一个CubeIDE工程

导入

导入空的嵌入式gcc项目

项目资源，包含目录、预处理宏定义等已经自动添加好了。

注意生成的flash.ld文件中

 .ARM.extab (READONLY) : /* The \"READONLY\" keyword is only supported in GCC11 and later, remove it if using GCC10 or earlier. */ { . = ALIGN(4); *(.ARM.extab* .gnu.linkonce.armextab.*) . = ALIGN(4); } >FLASH

它有个关键词需要gcc11以上的版本，目前（2025年1月20日）EIDE下载到的是10！可以删除相关内容，或者手动更新工具链。

之后即可正常编译。

注意到这里已经可以正常编译、下载了！

有这么个问题

导入后，构建配置选项内没有变化

如果手动修改构建配置，需要删除导入后自动生成的链接器附加选项

不知道为什么，这里如果有这个
系统定时器无法正常中断，回调不触发

__weak void HAL_IncTick(void){ uwTick += uwTickFreq;}

以至于hal_delay无法使用

原因未知，可能是这个插件的BUG，还请大佬帮着看看

烧录、调试等完全一致，见上文。

后记

使用VSCode EIDE开发，不需要其它IDE。
使用arm-gcc完全免费

没有这个EIDE插件确实能开发，但是要手动配置工具链，每次编译代码都需要在命令窗口中输入相应的指令，很麻烦。

按理说，找到对应内核的工具链就能开发相应的单片机。
EIDE这个插件能设置的工具链挺多的，开发一些其它单片机也可以使用。

CMake现在在C/C++的项目中用的越来越多，建议了解一下。
STM32 VS Code Extension 插件用的是CMake。但它没有图形化的配置界面，比如加个文件，得自己写路径，比较麻烦。
