分布式架构的黄金拼图：Spring Cloud深度解剖_springcloud技术架构图

网友: 技术文档 2025-07-30 10:59:40

大家好，今天想和大家聊聊 Spring Cloud——这个让微服务开发变得‘真香’的神器。

希望可以在短时间内让大家了解并上手。

先介绍一些基础的知识点。

一、Spring Cloud 核心定位

  1. 官方定义：

    基于Spring Boot的 分布式系统工具集，提供微服务架构的 一站式解决方案（配置管理、服务发现、熔断器、路由等）

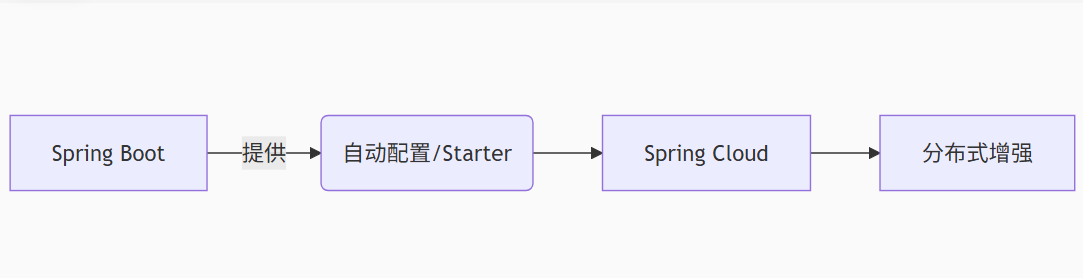

  2. 与Spring Boot关系：

  4. 核心优势：

    • 约定优于配置：大部分组件开箱即用

    • 模块化设计：可按需引入组件（如只用Feign+Eureka）

    • 云原生支持：无缝对接Kubernetes/Service Mesh

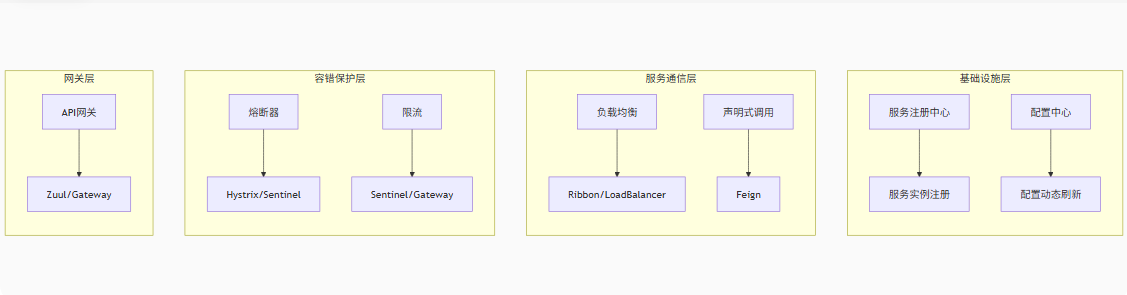

二、核心组件架构图



三、必知基础概念

1. 服务注册与发现

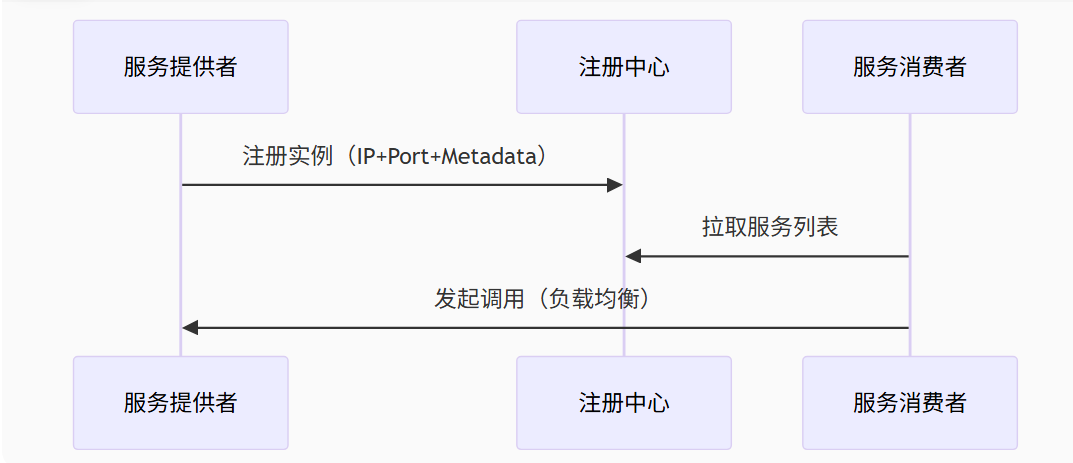

  • 核心流程：



  • 健康检查：

    • Eureka：客户端心跳（默认30秒）

    • Nacos：TCP/HTTP主动探测（支持临时/持久化实例）

2. 分布式配置中心

  • 典型场景：

    properties# 传统方式：每个服务重复配置order-service.redis.url=192.168.1.1payment-service.redis.url=192.168.1.1# 配置中心方式：shared.redis.url=192.168.1.1

  • 动态刷新原理：
    通过Spring Cloud Bus（消息总线）广播/actuator/refresh事件

  • 3. 服务容错三剑客
    模式 实现方案 典型场景 熔断 Hystrix/Sentinel 服务连续失败时快速失败 降级 @HystrixCommand 返回兜底数据（如缓存值） 限流 Sentinel流控规则 控制QPS/线程数/冷启动

四、开发模式详解

1. 服务间通信

  • RestTemplate + Ribbon（原始方式）

    java

    @Bean@LoadBalanced // 开启负载均衡public RestTemplate restTemplate() { return new RestTemplate();}// 调用示例String url = \"http://user-service/users/1\";User user = restTemplate.getForObject(url, User.class);

  • OpenFeign（推荐方式）

    java

    @FeignClient(name = \"user-service\")public interface UserClient { @GetMapping(\"/users/{id}\") User getUser(@PathVariable Long id);}// 自动实现：负载均衡+JSON序列化+错误处理

2. 统一网关配置

yaml

# Spring Cloud Gateway示例spring: cloud: gateway: routes: - id: order-service uri: lb://order-service predicates: - Path=/api/orders/** filters: - StripPrefix=1

3. 分布式链路追踪

  • Sleuth + Zipkin集成：

    properties

    # 采样率设置（1.0=100%采集）spring.sleuth.sampler.probability=1.0zipkin.base-url=http://localhost:9411

  • 日志关联：
    [service-name,trace-id,span-id,exportable]

接下来我们揭秘Spring Cloud Netflix/Alibaba核心组件实战技巧。

内容架构（理论+实战）：

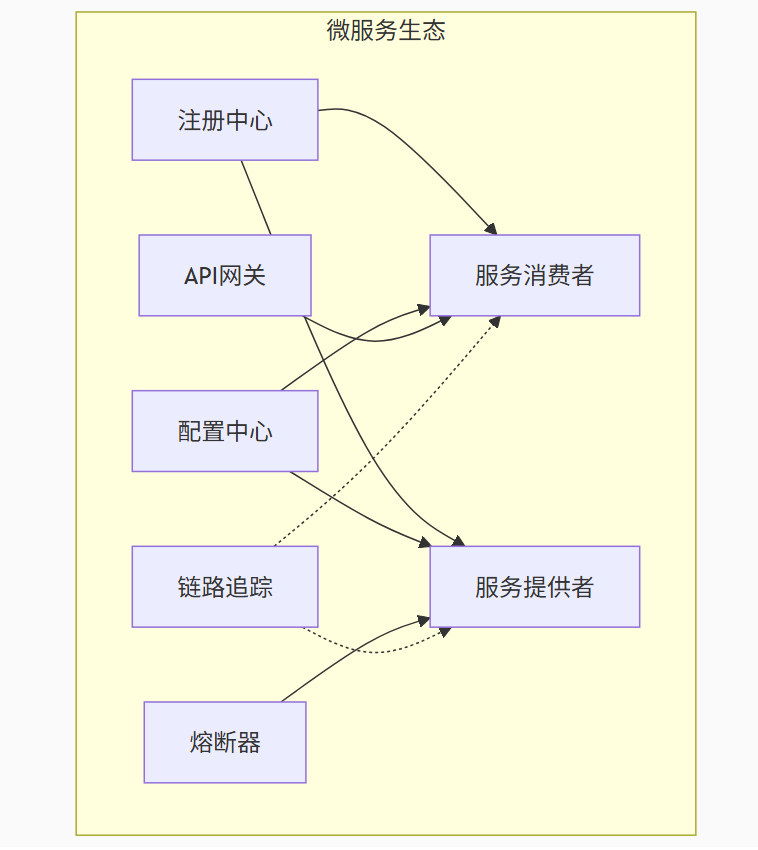

一、微服务架构全景图
二、Spring Cloud核心组件矩阵
组件 功能 Netflix方案 Alibaba方案 服务注册与发现 服务动态上下线 Eureka Nacos 客户端负载均衡 请求分发 Ribbon LoadBalancer 声明式HTTP客户端 服务间调用 Feign OpenFeign 熔断降级 故障隔离 Hystrix Sentinel 配置中心 统一管理配置 Spring Cloud Config Nacos Config API网关 路由/鉴权/限流 Zuul Spring Cloud Gateway
三、实战：电商系统搭建（代码片段）

1. 服务注册中心（Nacos）

yaml

# application.ymlspring: cloud: nacos: discovery: server-addr: 127.0.0.1:8848

java

@SpringBootApplication@EnableDiscoveryClient // 开启服务注册public class ProductService { public static void main(String[] args) { SpringApplication.run(ProductService.class, args); }}

2. 声明式调用（OpenFeign）

java

@FeignClient(name = \"order-service\", path = \"/orders\")public interface OrderClient { @PostMapping Order create(@RequestBody Order order);}// 自动实现负载均衡orderClient.create(order);

3. 熔断降级（Sentinel）

java

@GetMapping(\"/products/{id}\")@SentinelResource( value = \"getProduct\", fallback = \"getProductFallback\", blockHandler = \"blockHandler\")public Product getProduct(@PathVariable Long id) { // 业务逻辑}// 熔断降级方法public Product getProductFallback(Long id) { return Product.empty(); }
四、高级特性解析

1. 分布式配置中心

  • 动态刷新：@RefreshScope注解实现配置热更新

  • 多环境隔离：通过namespace+group区分开发/测试/生产环境

    2. 链路追踪（Sleuth+Zipkin）

    properties

    # 日志中自动注入TraceID[user-service,b3f7c72e7b5a7963,b3f7c72e7b5a7963,false]

    3. 网关过滤器链（Spring Cloud Gateway）

    java

    public class AuthFilter implements GlobalFilter { @Override public Mono filter(ServerWebExchange exchange, GatewayFilterChain chain) { String token = exchange.getRequest().getHeaders().getFirst(\"token\"); if(!validate(token)) { return exchange.getResponse().setComplete(); // 拦截请求 } return chain.filter(exchange); // 放行 }}
    五、云原生最佳实践

  • 容器化部署：Docker+Jib构建镜像

    dockerfile

    FROM openjdk:11-jreCOPY target/*.jar /app.jarENTRYPOINT [\"java\",\"-jar\",\"/app.jar\"]

  • K8s集成方案：

    • 服务发现：通过Headless Service对接Nacos

    • 配置管理：ConfigMap与Nacos配置同步

  • 性能调优：

    • 线程池隔离：Hystrix线程池 vs Sentinel信号量

    • 网关缓存：启用Redis缓存路由规则

六、常见避坑指南

  1. 雪崩效应预防：

    • 熔断规则：错误率>50%且请求量>10次/秒触发

    • 超时设置：Ribbon.ReadTimeout=3000ms

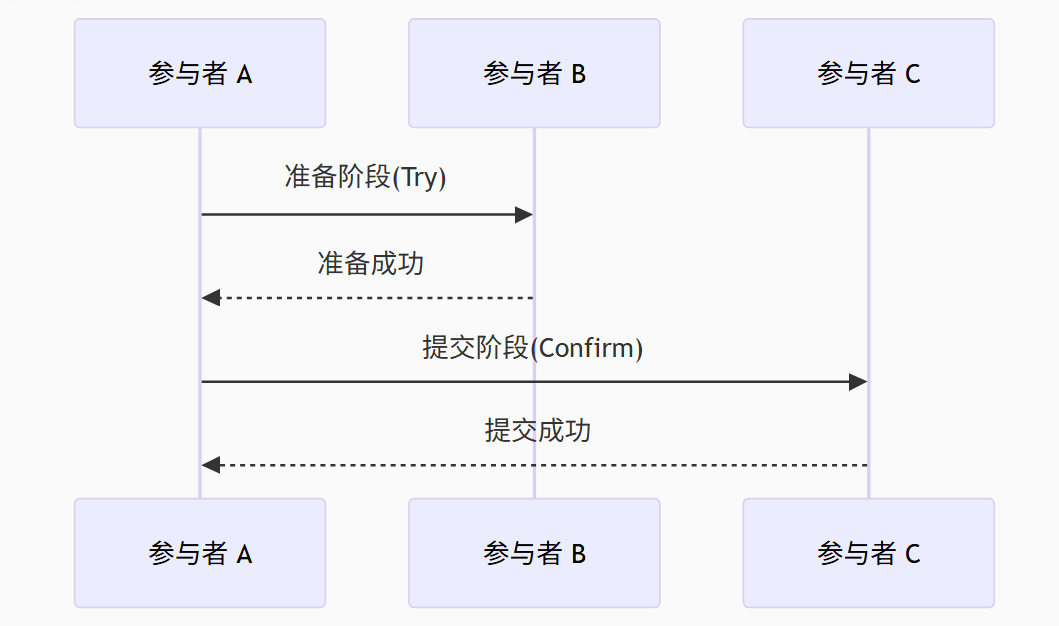

  2. 分布式事务方案：

  3. 日志排查技巧：

    bash

    # 根据TraceID聚合日志grep \'b3f7c72e7b5a7963\' */logs/*.log

最后，我们看一下它的适用场景。

Spring Cloud 典型适用场景

1. 复杂业务系统解耦

  • 场景特征：

    • 单体应用超过 10万行代码

    • 多个团队协作开发，频繁代码冲突

    • 部分模块需要独立伸缩（如电商的秒杀服务）

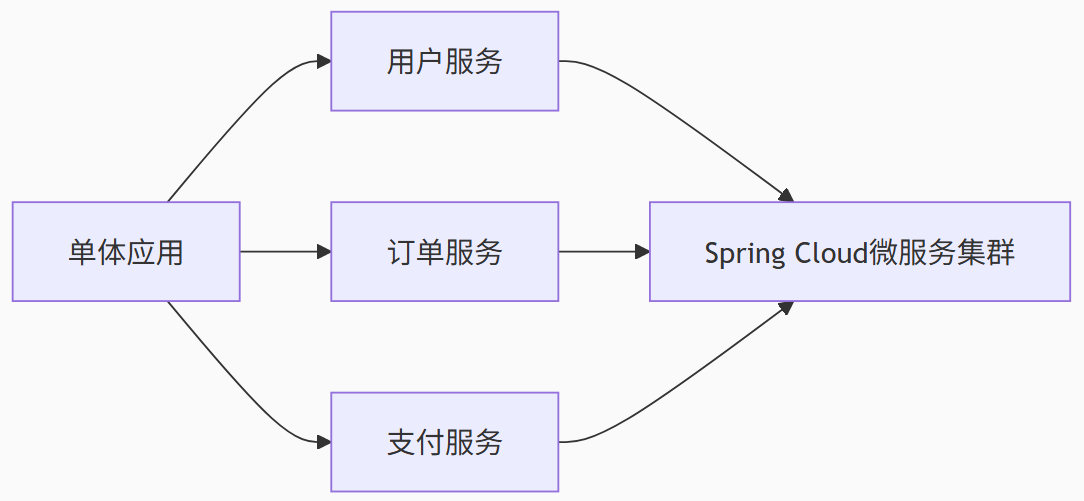

  • 解决方案：

  • 案例：
    某金融系统将核心交易模块拆分为独立服务，通过 Feign+Ribbon 实现服务调用，QPS提升300%

2. 高并发弹性伸缩

  • 场景特征：

    • 流量波动明显（如早晚高峰、促销活动）

    • 部分服务需要快速扩容（如库存查询）

  • 技术组合：

    • 注册中心：Nacos 动态上下线

    • 负载均衡：Spring Cloud LoadBalancer

    • 熔断限流：Sentinel 配置规则

  • 指标参考：

    场景 扩容策略 效果 秒杀活动 自动扩容+限流（1000 QPS/实例） 系统稳定性提升，无宕机 日常流量 固定2实例+弹性伸缩 成本降低40%
3. 多云/混合云部署

  • 场景特征：

    • 业务需要跨AWS/Azure/私有云部署

    • 避免云厂商锁定（Vendor Lock-in）

  • Spring Cloud方案：

    • 服务发现：Nacos 多数据中心同步

    • 配置管理：Spring Cloud Config 多环境配置

    • API网关：Spring Cloud Gateway 统一入口

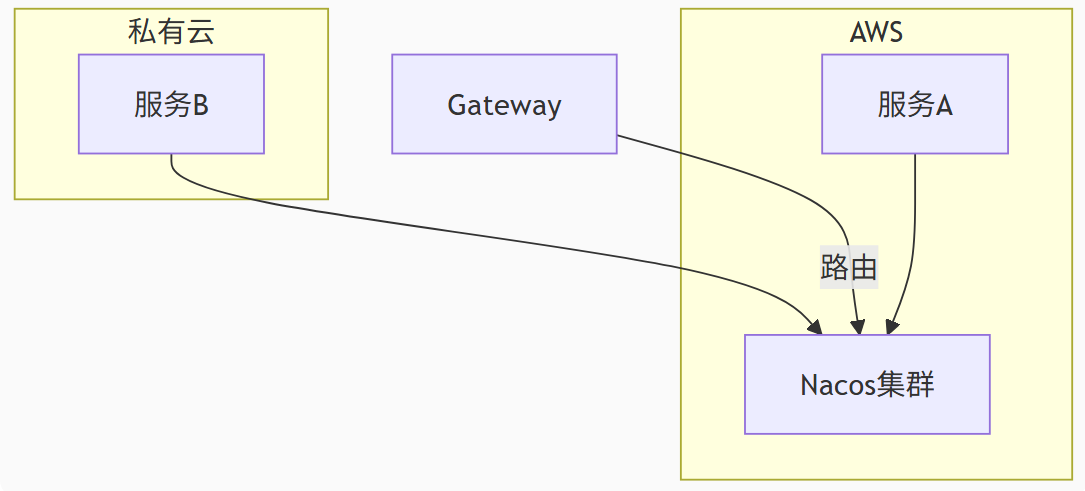

  • 架构示例：

4. 快速迭代型业务

  • 场景特征：

    • 每周至少1次生产发布

    • 需要AB测试/灰度发布能力

  • 技术实现：

    • 动态配置：Nacos Config 实时推送

    • 流量控制：Gateway 根据Header路由

    • 服务隔离：Kubernetes Namespace + Spring Profile

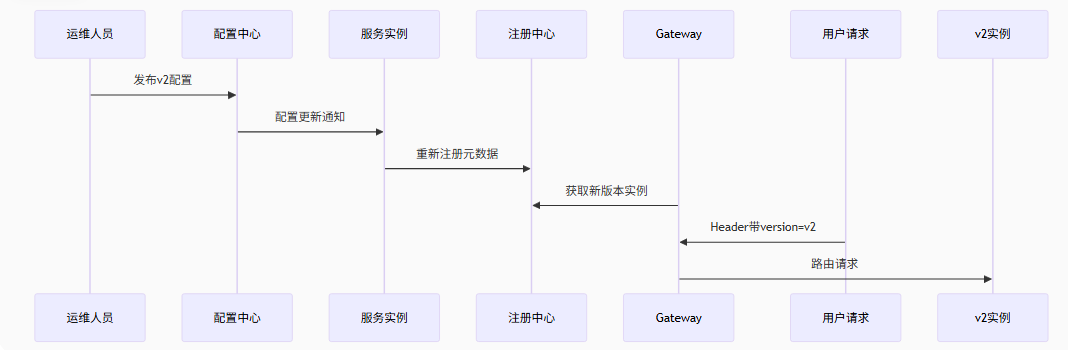

  • 发布流程：

5. 遗留系统现代化改造

  • 场景特征：

    • 老旧系统（如Struts+JDBC架构）

    • 无法一次性重写

  • 渐进式改造方案：

    阶段 操作 技术工具 第一步 接入API网关 Spring Cloud Gateway 第二步 抽离无状态服务 Spring Boot + Nacos 第三步 数据库拆分 ShardingSphere 第四步 全面微服务化 Spring Cloud全家桶



 最后，当你的系统从单体架构蜕变为微服务集群时，就像我很喜欢的一款游戏《戴森球计划》里的一个场景，从一颗小小的星球工厂变为整个漫布星系的工业帝国，每个服务就像宇宙中的星辰——独立运转却又通过物流系统（Spring Cloud）彼此联系。如果大家觉得有帮助，希望可以点个小小的赞和关注，以后会给大家带来更多优质的内容。
