手把手教你学会 Xilinx PCIE/XDMA 读写DDR系列（四） ——AXI lite接口BAR地址空间总线使用教程（一步步教你用XDMA实现FPGA与PC的指令与数据交互）_xdma的user和fpga交互

因最近客户需求通过PCIE把数据从FPGA传到PC，同时通过BAR地址传输指令信息，借此机会和大家讲解一下如何使用XDMA的BAR地址空间总线

制作不易，记得三连哦，给我动力，持续更新！！！

完整工程文件下载：XDMA中BAR地址空间总线使用工程   （点击蓝色字体获取）

---

        在前几篇文章中，我们已经介绍了如何通过XDMA实现FPGA和PC之间的透明数据传输。然而，单纯的透明传输在实际工程项目中存在明显局限——缺乏规范化的交互机制使得数据难以被正确处理。这正是XDMA中BAR(Base Address Register)地址空间要解决的核心问题。

        而且本次我将采用最简单的使用办法来给大家进行讲解BAR地址空间在项目中的使用方法，因为我看网上说的都太云里雾里了，新手朋友使用起来肯定非常麻烦。

透明传输的局限性

透明传输虽然简单直接，但在实际应用中会面临以下挑战：

1. 数据识别困难：传输的数据流没有明确的标识，接收端无法区分数据类型

2. 控制与数据混合：无法明确分离控制指令和实际数据负载

3. 状态反馈缺失：FPGA端难以向主机报告其状态或处理结果

4. 同步问题：缺乏协调机制可能导致数据丢失或重复处理

BAR地址空间的引入

PCIe规范中的BAR空间为FPGA与主机交互提供了标准化的解决方案：

BAR空间的基本概念

BAR是PCIe设备中预定义的一段地址空间，具有以下特性：

• 由6个独立的区域组成(BAR0-BAR5)

• 每个区域可配置为内存空间或I/O空间

• 大小和属性在设备设计时确定

• 主机通过配置空间访问这些区域

好了废话我也不多说了，理论的这些东西大家网上都可以搜到，看的头晕，直接上实操！！

一、硬件环境介绍

首先还是得给大家讲解一下我的硬件及操作环境

1、FPGA主芯片：K7 325T（全称xc7k325tffg900-2L）

2、PCIE主机：Orin NX （ubuntu系统）

3、vivado版本：2019.2

二、设计总框图

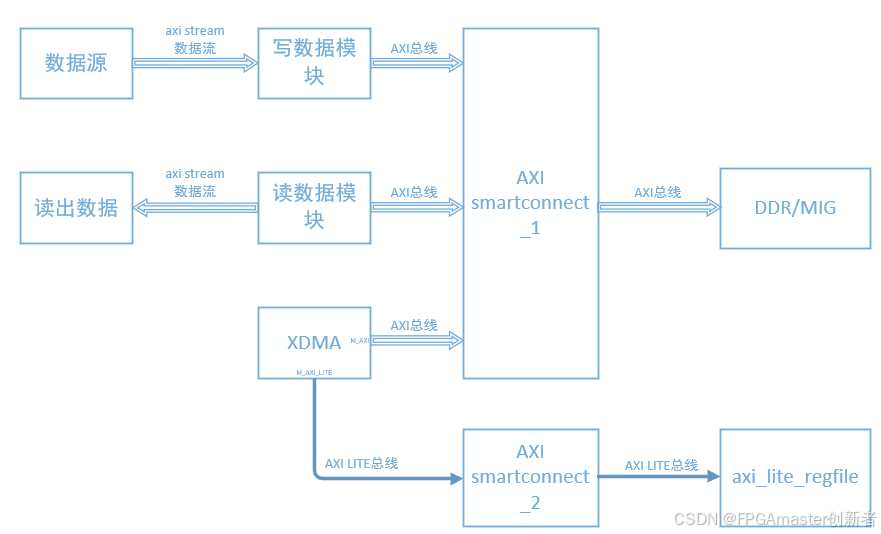

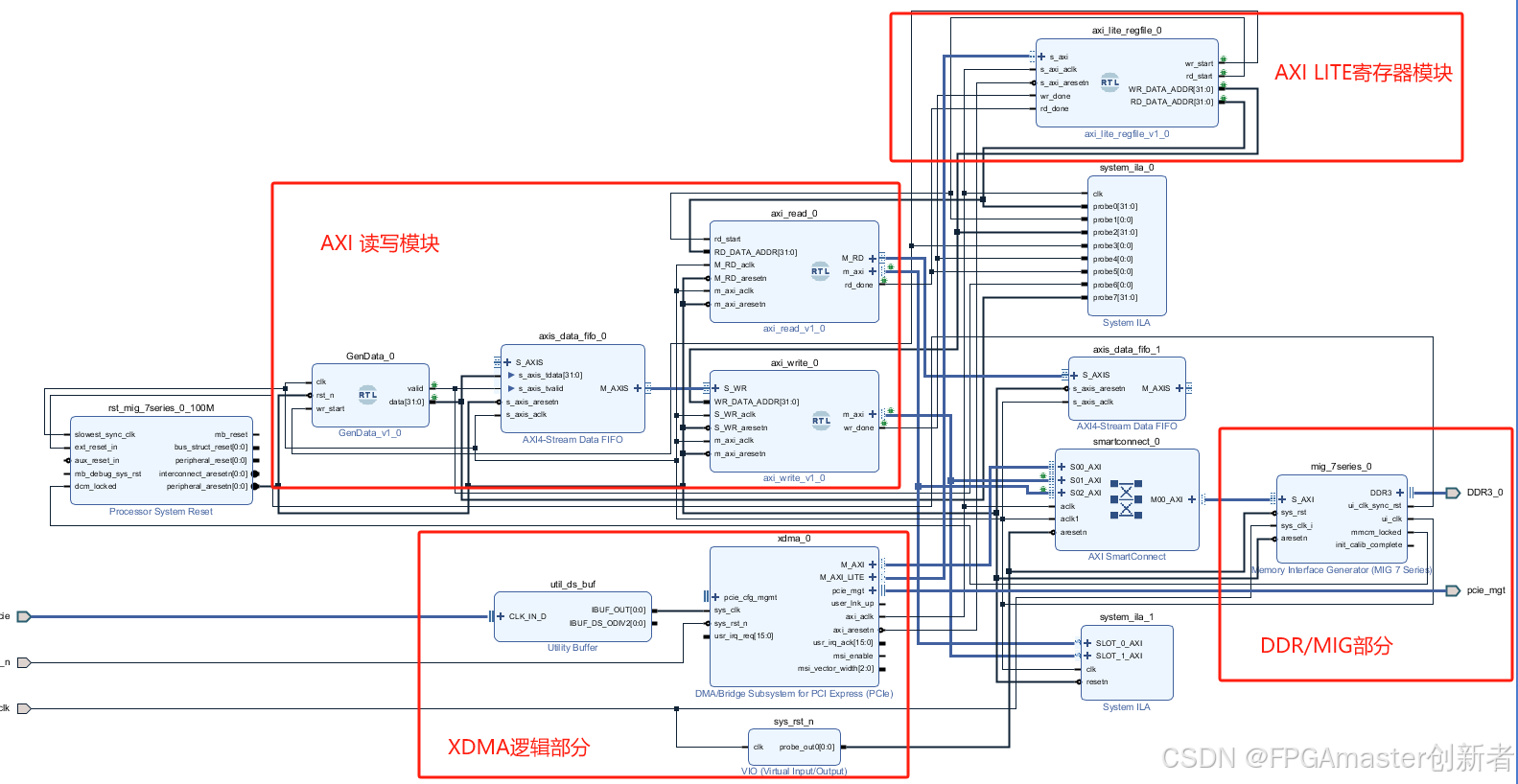

本次设计基于先前XDMA读写DDR的架构进行功能升级，主要引入了AXI Lite寄存器接口以实现更精细化的控制。系统总体架构如下图所示：

本方案在原有架构基础上进行了以下关键性改进：

1. 控制平面增强

   • 新增AXI Lite从接口实现寄存器映射

2. 数据平面优化

   • 保留原有高性能DDR数据通路

   • 维持DMA高速传输特性

   • 增加控制信号联动机制

3. 接口标准化

   • 严格遵循AXI协议规范

   • 明确区分控制流与数据流

   • 提供统一的访问抽象层

本架构在保持原有数据传输性能的同时，显著提升了系统的可控性和可观测性，为复杂应用场景提供了更完善的硬件支持基础。

三、代码设计

3.1 FPGA端代码

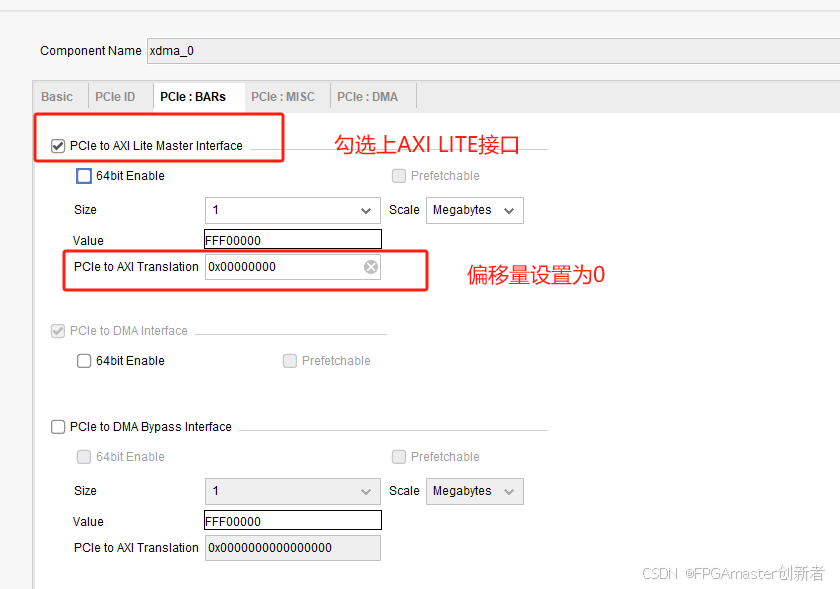

首先在XDMA的IP上勾选上AXI LITE接口

本系统采用Vivado Block Design（BD）作为主要设计实现方式，这种基于IP集成的方法为AXI总线架构提供了最优化的开发效率。设计实现策略如下：

在此块设计中，axi_write、axi_read 和 axi_lite_regfile 均为作者独立封装的IP核，并非来源于官方IP库。这三个IP核是PCIE项目的核心支柱，被我成为PCIE三剑客，在几乎所有PCIE相关项目中均得到广泛应用。经过多个项目的验证，其稳定性和兼容性表现极为出色。

相对于之前的XDMA读写DDR文章上的工程，此设计可以从axi_lite_regfile模块引出控制信号，并将一些标志信号存放到regfile。

具体的几个信号如下表所示：

地址/偏移量

名称

方向

功能

0x00~ 0x3c

保留

0x40

wr_done

R

写完成标志信号，代表写数据已经完成，可以进行下一次读取或者写入操作

0x44

rd_done

R

读完成标志信号，代表读数据已经完成，可以进行下一次读取或者写入操作

0x48

wr_start

W

写触发信号，此信号拉高一次，向指定地址写入一帧数据

0x4c

rd_start

W

读触发信号，此信号拉高一次，向指定地址读取一帧数据

0x50

WR_DATA_ADDR

W

写数据地址寄存器，表示FPGA写数据的起始地址

0x54

RD_DATA_ADDR

W

读数据地址寄存器，表示FPGA读数据的起始地址

这样可以实现通过主机控制FPGA数据的写入时机、数据传输至DDR以及写入或读取DDR的特定地址，同时能够监控写入或读取操作的完成状态。

PCIE三剑客代码讲解

因之前文章已经讲解过axi_write和axi_read模块，所以本文章就不在做过多的讲解，这里主要给大家展示axi_lite_regfile这个模块的设计思路和实现。

设计思路

axi_lite_regfile模块是一个基于AXI4-Lite协议的寄存器文件模块，旨在通过XDMA（Xilinx DMA）的BAR（Base Address Register）地址空间实现FPGA与主机之间的控制指令和状态监控信息的交互。其核心设计思路如下：

1. AXI4-Lite协议接口：
   • 模块通过标准的AXI4-Lite从接口与主机通信，支持读写操作，允许主机通过特定的寄存器地址访问FPGA内部的控制和状态信息。
   • AXI4-Lite协议以其简单性和低带宽需求，适合用于控制寄存器和状态寄存器的访问。
2. 寄存器文件设计：
   • 模块内部定义了多个32位寄存器（reg_ctrl_0到reg_ctrl_3），用于存储主机的控制指令（如读写启动信号、数据地址等）以及FPGA的状态信息（如读写完成状态）。
   • 寄存器地址空间被映射到特定的BAR地址（如32\'h48、32\'h4C等），主机通过这些地址与FPGA交互。
3. 主机与FPGA交互：
   • 写操作：主机通过AXI4-Lite写通道向寄存器写入控制信息（如触发写操作的wr_start、读操作的rd_start、以及数据地址WR_DATA_ADDR和RD_DATA_ADDR）。
   • 读操作：主机通过AXI4-Lite读通道读取FPGA的状态信息（如wr_done和rd_done）或寄存器内容。
   • 模块支持字节使能（s_axi_wstrb），允许主机对寄存器的部分字节进行写操作。
4. 状态机设计：
   • 模块实现了写状态机和读状态机，分别处理AXI4-Lite的写通道和读通道的握手信号（如awready、wready、arready等），确保数据传输的正确性和时序一致性。
5. 模块化与可扩展性：
   • 通过参数化设计（ADDR_BITS、DATA_BITS、DATA_BYTES），模块支持不同地址和数据宽度的配置，增强了通用性和可移植性。
   • 模块接口清晰，易于集成到更大的PCIE系统中，适合作为XDMA BAR地址空间的寄存器控制单元。

核心代码

如下所示：

always @(posedge s_axi_aclk, negedge s_axi_aresetn) begin if(!s_axi_aresetn) begin reg_ctrl_0 <= \'b0; reg_ctrl_1 <= \'b0; reg_ctrl_2 <= \'b0; reg_ctrl_3 <= \'b0; end else if(wr_en) begin case(wr_addr) // wr_start 32\'h48: beginif(wr_be[0]) reg_ctrl_0[7:0] <= wr_dout[7:0];  if(wr_be[1]) reg_ctrl_0[15:8] <= wr_dout[15:8];  if(wr_be[2]) reg_ctrl_0[23:16] <= wr_dout[23:16];  if(wr_be[3]) reg_ctrl_0[31:24] <= wr_dout[31:24]; end // rd_start 32\'h4C: beginif(wr_be[0]) reg_ctrl_1[7:0] <= wr_dout[7:0];  if(wr_be[1]) reg_ctrl_1[15:8] <= wr_dout[15:8];  if(wr_be[2]) reg_ctrl_1[23:16] <= wr_dout[23:16];  if(wr_be[3]) reg_ctrl_1[31:24] <= wr_dout[31:24]; end // WR_DATA_ADDR 32\'h50: beginif(wr_be[0]) reg_ctrl_2[7:0] <= wr_dout[7:0];  if(wr_be[1]) reg_ctrl_2[15:8] <= wr_dout[15:8];  if(wr_be[2]) reg_ctrl_2[23:16] <= wr_dout[23:16];  if(wr_be[3]) reg_ctrl_2[31:24] <= wr_dout[31:24]; end // RD_DATA_ADDR 32\'h54: beginif(wr_be[0]) reg_ctrl_3[7:0] <= wr_dout[7:0];  if(wr_be[1]) reg_ctrl_3[15:8] <= wr_dout[15:8];  if(wr_be[2]) reg_ctrl_3[23:16] <= wr_dout[23:16];  if(wr_be[3]) reg_ctrl_3[31:24] <= wr_dout[31:24]; end default :; endcase end else begin reg_ctrl_0[0] <= 0; reg_ctrl_1[1] <= 0; end end// PL to PS read machinealways @(*)begincase(rd_addr)//从PC读的数据 要在幅值一下32\'h48: rd_din = 0; 32\'h4C: rd_din = 0; 32\'h50: rd_din = reg_ctrl_2; 32\'h54: rd_din = reg_ctrl_3; //发送给PC的数据32\'h40: rd_din[0] = wr_done;32\'h40: rd_din[0] = rd_done;default: rd_din = rd_din;endcaseend

完整的部分从文章开头的蓝色字体获取：

3.2 软件端代码

软件端的代码主要包含两个：读写axi_lite寄存器、读写DDR寄存器

读写DDR寄存器

此次测试暂不涉及自行开发的读写寄存器代码，主要通过 Xilinx 官方驱动 实现寄存器的读写操作，以专注于验证 AXI4-Lite 寄存器 的功能。因此，本次未设计相关代码。在后续讲解中，将为各位提供一份完整的读写寄存器代码示例，以进一步阐述实现细节。

读写axi_lite寄存器

设计思路

该程序是一个命令行工具，旨在通过 自己修改过的Xilinx 官方驱动（libudma.h）与 FPGA 的 AXI4-Lite 寄存器 进行交互，完成寄存器的读写操作。其设计思路如下：

1. 模块化与可扩展性：
   • 使用 自己修改过的Xilinx 提供的驱动接口（如 ReadRegister、WriteRegister、DeviceOpen、DeviceClose）与 FPGA 硬件通信，屏蔽了底层硬件细节，提高了代码的通用性和可移植性。
   • 通过命令行参数支持灵活的读写操作，用户可指定寄存器地址和写入数据，简化测试流程。
2. 命令行交互：
   • 采用标准 C 库的 getopt 解析命令行参数，支持 -r（读操作）和 -w（写操作）选项，符合 Unix/Linux 命令行工具的设计规范。
   • 提供详细的帮助信息（usage 函数），便于用户理解和使用。

主要功能

该程序的主要功能是通过命令行调用 自己修改过的Xilinx 官方驱动，实现对 FPGA 中 AXI4-Lite 寄存器 的读写操作，具体包括：

1. 命令行参数解析：
   • 支持 -r ：从指定寄存器地址（十六进制）读取数据。
   • 支持 -w ：向指定寄存器地址（十六进制）写入数据（十六进制）。
2. 寄存器读写：
   • 读操作：调用 ReadRegister 从指定地址读取 32 位数据，并将结果以十六进制格式打印。
   • 写操作：调用 WriteRegister 向指定地址写入 32 位数据，并打印操作确认信息。

核心代码

int main(int argc, char *argv[]) { int opt; int read_mode = 0; // 0 表示写操作，1 表示读操作 uint32_t address = 0; // 寄存器地址 uint32_t data = 0; // 写入数据 int device_index = 0; // 设备索引，默认使用 0 // 检查命令行参数数量 if (argc = argc) {  fprintf(stderr, \"错误：写操作需要提供数据值\\n\");  usage(argv[0]); } data = (uint32_t)strtoul(argv[optind], NULL, 16); // 转换为十六进制数据 break; default: usage(argv[0]); } } // 打开设备 DeviceHandle hDev = DeviceOpen(device_index); if (!hDev) { perror(\"设备打开失败\"); return -1; } // 执行读或写操作 if (read_mode) { uint32_t value; if (ReadRegister(hDev, address, &value) != 0) { perror(\"寄存器读取失败\"); DeviceClose(hDev); return -1; } printf(\"从地址 0x%08x 读取数据: 0x%08x\\n\", address, value); } else { if (WriteRegister(hDev, address, data) != 0) { perror(\"寄存器写入失败\"); DeviceClose(hDev); return -1; } printf(\"向地址 0x%08x 写入数据: 0x%08x\\n\", data, address); } // 关闭设备 if (DeviceClose(hDev) != 0) { perror(\"设备关闭失败\"); return -1; } return 0;}

代码部分就讲解完毕了，下板直接下板进行测试！！！

四、下板测试

首先将设计好的FPGA工程编译得到.bit文件，然后将bit文件烧录到FPGA开发板中。

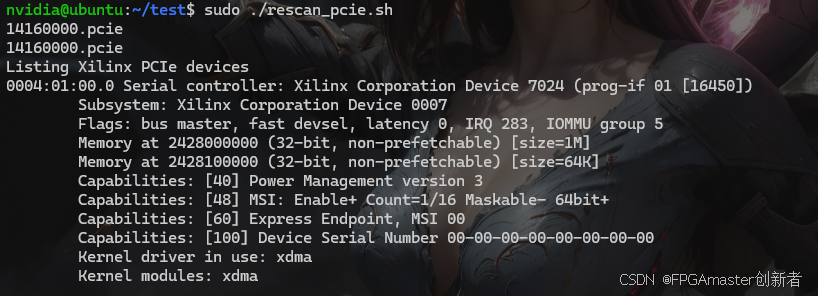

然后通过SSH连接Orin NX，然后运行rescan_pcie.sh脚本刷新PCIE设备，这样就省去了重启操作，此脚本我将后期给大家进行讲解。

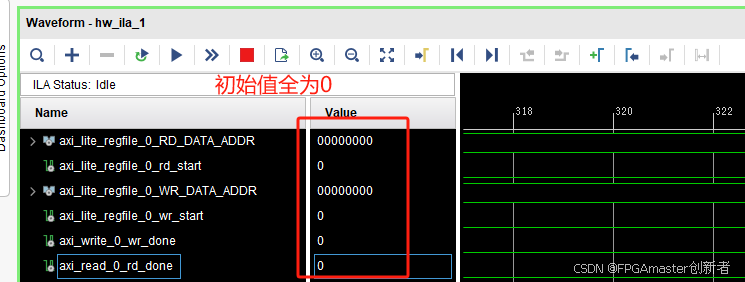

然后就可以通过axi_lite_rw程序读写AXI_LITE寄存器，首先通过ILA查看这些寄存器的初始值

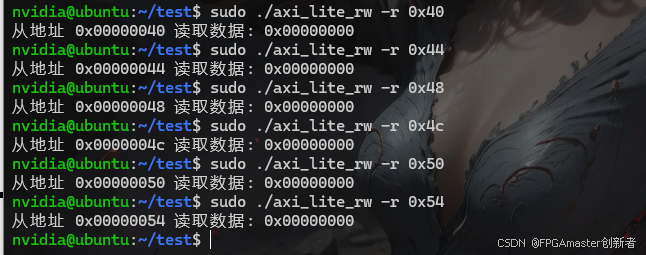

同时通过axi_lite_rw程序读取的话，初始值也全部是0

4.1 写操作测试

接下来，我们将执行写操作，具体步骤如下：首先，通过 axi_lite_rw 工具向 FPGA 的写地址寄存器（地址 0x50：WR_DATA_ADDR）写入目标 DDR 地址（例如 0x1000）；随后，向写使能寄存器（地址 0x48：wr_start）写入写使能信号，以触发 FPGA 发起写操作。整个写入过程可通过 ILA（Integrated Logic Analyzer） 进行捕获和验证，以确保操作的正确性及分析时序细节。

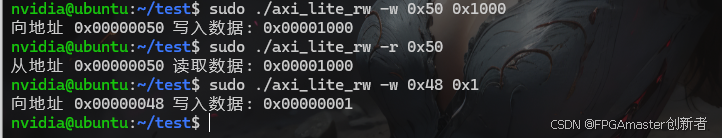

写入寄存器值：

ILA抓取过程：

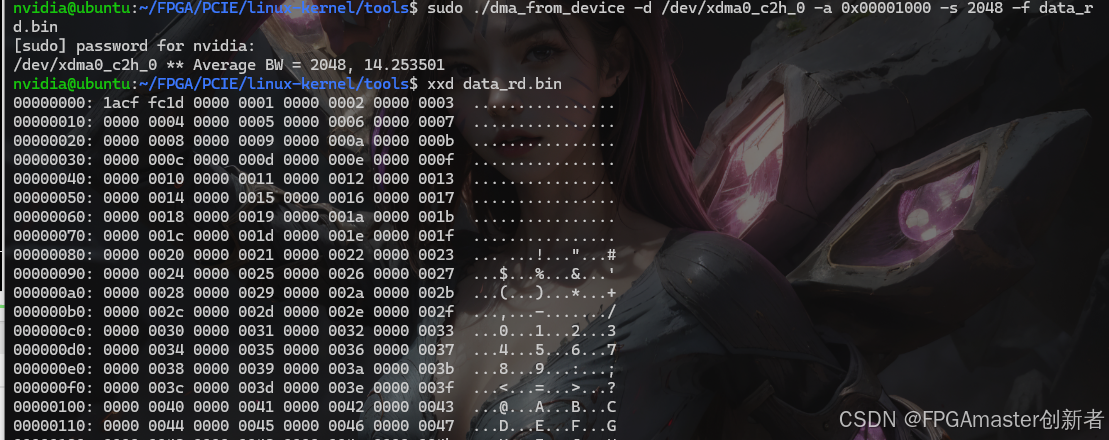

并通过xilinx官方的读取程序进行读取：

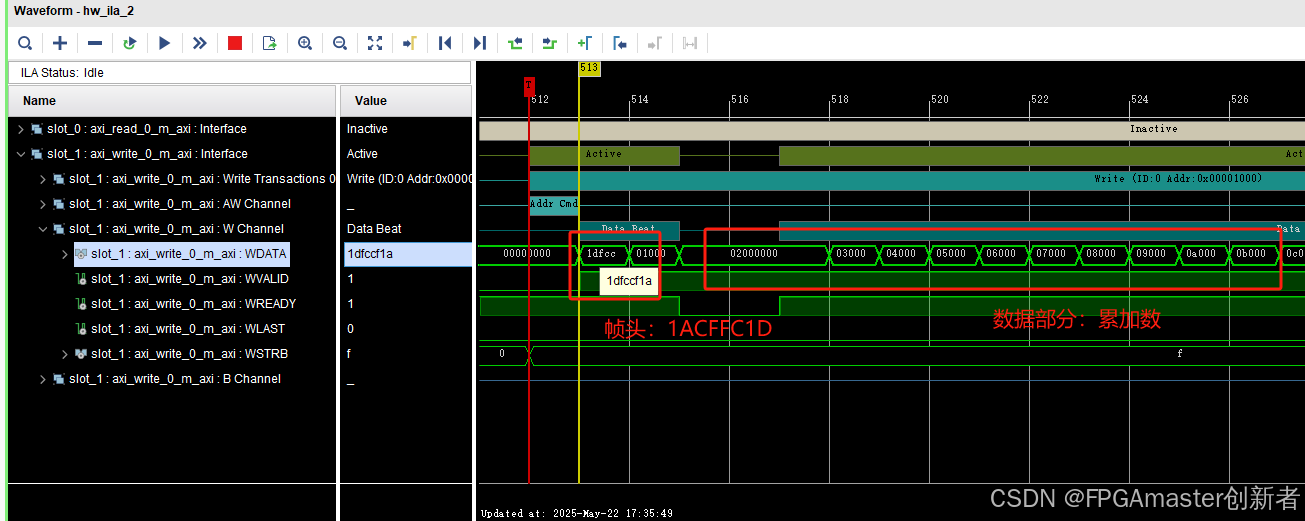

可以得出，写入的数据正确无误，帧头为：1ACFFC1D，数据部分为：自1开始的累加数。

4.2 读操作测试

从上述分析可知，写数据部分功能正常。接下来，我们将通过 AXI4-Lite 寄存器 控制 FPGA 读取 DDR 数据，读取地址与前述保持一致。具体步骤如下：首先，通过 axi_lite_rw 工具向 FPGA 的读地址寄存器（地址 0x54：RD_DATA_ADDR）写入目标 DDR 地址（例如 0x1000）；随后，向读使能寄存器（地址 0x4C：rd_start）写入读使能信号，以触发 FPGA 发起读操作。读写过程可通过 ILA（Integrated Logic Analyzer） 进行捕获和验证，以监控操作的正确性及时序。

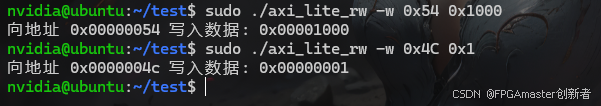

写入寄存器值：

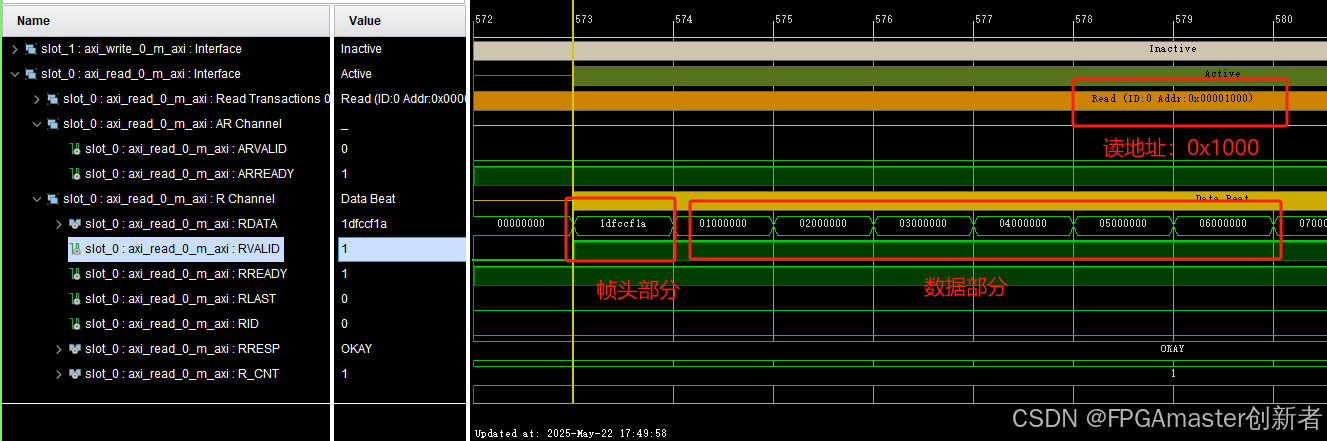

 ILA抓取过程：

如测试结果所示，AXI4-Lite 寄存器 的读写功能均正常运行，成功实现了通过 AXI4-Lite 接口 控制 FPGA 端的数据操作，并能够有效监控 FPGA 的状态信息。这为项目的应用提供了更高的便捷性和灵活性，使数据传输不再局限于简单的透明模式，而是能够按照预定义规则高效传输有效数据，显著提升了系统的功能性和可控性。

现阶段，所有测试均已顺利完成。总结而言，本次测试验证了 AXI4-Lite 寄存器 的稳定性和可靠性，为后续项目开发奠定了坚实基础，并为实现更复杂的数据传输机制提供了技术保障。

后期继续给大家更新，有关PCIE和其他高速接口联合使用的案例。

如果感觉文章对您有用，麻烦三连支持一下，方便下次用到的时候，就可以快速找到我，非常感谢您的支持！！！
