[HarmonyOS NEXT 实战案例五:Grid] 动态网格布局进阶篇

文章目录

• [HarmonyOS NEXT 实战案例五:Grid] 动态网格布局进阶篇
• • 效果演示
  • 1. Grid组件高级配置
  • • 1.1 列模板与行模板
    • • 列模板（columnsTemplate）
      • 行模板（rowsTemplate）
    • 1.2 网格项位置控制
    • 1.3 网格滚动控制
    • 1.4 滚动事件处理
  • 2. 高级布局策略
  • • 2.1 动态调整列数
    • 2.2 混合布局策略
    • 2.3 分组瀑布流
  • 3. 高级交互功能
  • • 3.1 下拉刷新
    • 3.2 加载更多
    • 3.3 图片懒加载
  • 4. 动画与过渡效果
  • • 4.1 网格项动画
    • 4.2 滚动过渡效果
  • 5. 自定义网格项组件
  • 总结

项目已开源，开源地址： https://gitcode.com/nutpi/HarmonyosNextCaseStudyTutorial ， 欢迎fork & star

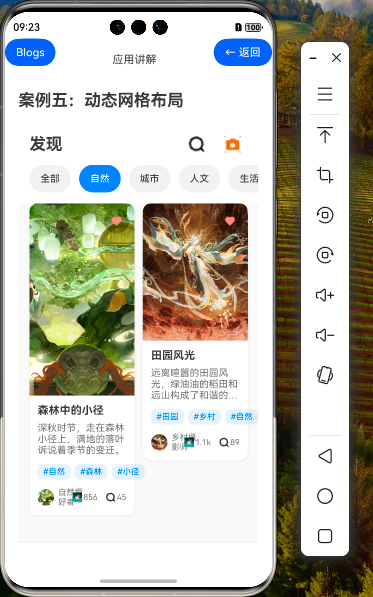

效果演示

在基础篇中，我们学习了如何使用HarmonyOS NEXT的Grid组件实现基本的瀑布流布局。本篇教程将深入探讨动态网格布局的进阶技巧，包括Grid组件的高级配置、自定义布局策略、交互优化等内容，帮助你构建更加灵活、高效的瀑布流界面。

1. Grid组件高级配置

1.1 列模板与行模板

HarmonyOS NEXT的Grid组件提供了灵活的列模板和行模板配置，可以实现更复杂的布局效果。

列模板（columnsTemplate）

在基础篇中，我们使用了简单的两列等宽布局：

.columnsTemplate(\'1fr 1fr\')

实际上，columnsTemplate支持更复杂的配置：

配置方式 示例 说明 等宽列 ‘1fr 1fr 1fr’ 三列等宽布局 固定宽度列 ‘100px 1fr 100px’ 左右固定宽度，中间自适应 比例列 ‘2fr 1fr’ 左列占2份，右列占1份 混合配置 ‘100px 2fr 1fr’ 左侧固定宽度，中右按比例分配

我们可以根据实际需求调整列模板，例如实现三列瀑布流：

.columnsTemplate(\'1fr 1fr 1fr\')

或者实现左右两列不等宽的布局：

.columnsTemplate(\'1.5fr 1fr\')

行模板（rowsTemplate）

除了列模板，Grid还支持行模板配置：

.rowsTemplate(\'1fr 2fr 1fr\')

这在瀑布流布局中较少使用，因为瀑布流通常是根据内容高度自动调整的。但在某些特殊场景下，可以使用行模板实现特定的布局效果。

1.2 网格项位置控制

Grid组件允许精确控制GridItem的位置，通过以下属性：

属性 说明 rowStart 指定网格项起始行号 rowEnd 指定网格项结束行号 columnStart 指定网格项起始列号 columnEnd 指定网格项结束列号

例如，我们可以让某个特定的GridItem跨越两列：

GridItem() { // 内容}.columnStart(1).columnEnd(3)

这在实现特殊布局时非常有用，例如在瀑布流中插入一个横幅广告。

1.3 网格滚动控制

Grid组件提供了丰富的滚动控制属性：

Grid() { // GridItems}.scrollBar(BarState.Auto) // 自动显示滚动条.scrollBarColor(Color.Gray) // 滚动条颜色.scrollBarWidth(10) // 滚动条宽度.edgeEffect(EdgeEffect.Spring) // 滚动到边缘时的效果

滚动效果（edgeEffect）支持以下选项：

选项 说明 EdgeEffect.Spring 弹性效果，滚动到边缘时会有回弹 EdgeEffect.None 无效果 EdgeEffect.Fade 淡出效果

1.4 滚动事件处理

在基础篇中，我们使用了onScrollIndex事件来监听滚动位置：

.onScrollIndex((first: number) => { console.log(`当前显示的第一个图片索引: ${first}`)})

Grid组件还提供了更多滚动事件：

.onScroll((xOffset: number, yOffset: number) => { // 处理滚动事件，xOffset和yOffset是当前滚动位置}).onScrollStop(() => { // 滚动停止时触发}).onReachStart(() => { // 滚动到顶部时触发}).onReachEnd(() => { // 滚动到底部时触发，可用于实现加载更多})

这些事件可以用于实现各种高级功能，例如：

• 滚动到底部时加载更多数据
• 滚动时显示/隐藏顶部导航栏
• 滚动停止时加载图片，提高性能

2. 高级布局策略

2.1 动态调整列数

在不同尺寸的设备上，我们可能需要显示不同数量的列。可以通过监听设备宽度动态调整列模板：

@State columnsCount: number = 2aboutToAppear() { // 获取设备宽度 const deviceWidth = px2vp(window.getWindowWidth()) // 根据宽度设置列数 if (deviceWidth < 600) { this.columnsCount = 2 // 窄屏设备显示2列 } else if (deviceWidth < 840) { this.columnsCount = 3 // 中等宽度设备显示3列 } else { this.columnsCount = 4 // 宽屏设备显示4列 }}build() { Grid() { // GridItems } .columnsTemplate(this.getColumnsTemplate())}getColumnsTemplate(): string { return \'1fr \'.repeat(this.columnsCount).trim()}

这样，我们的瀑布流布局就能够自适应不同尺寸的设备。

2.2 混合布局策略

在某些场景下，我们可能需要在瀑布流中插入特殊的布局元素，例如广告横幅、分组标题等。可以通过条件渲染和位置控制实现：

Grid() { // 特殊横幅（跨越所有列） GridItem() { Banner() } .columnSpan(this.columnsCount) // 跨越所有列 // 普通图片卡片 ForEach(this.getFilteredPhotos(), (item: PhotoItems) => { GridItem() { PhotoCard(item) } })}

2.3 分组瀑布流

我们可以实现分组的瀑布流布局，每个分组有自己的标题：

Grid() { ForEach(this.getPhotoGroups(), (group) => { // 分组标题（跨越所有列） GridItem() { Text(group.title) .fontSize(18) .fontWeight(FontWeight.Bold) .width(\'100%\') .padding(16) } .columnSpan(this.columnsCount) // 分组内的图片卡片 ForEach(group.items, (item: PhotoItems) => { GridItem() { PhotoCard(item) } }) })}

3. 高级交互功能

3.1 下拉刷新

我们可以结合Refresh组件实现下拉刷新功能：

@State refreshing: boolean = falsebuild() { Refresh({ refreshing: $$this.refreshing }) { Grid() { // GridItems } // Grid配置 } .onRefresh(() => { this.refreshData() })}async refreshData() { this.refreshing = true // 模拟网络请求 await new Promise(resolve => setTimeout(resolve, 2000)) // 更新数据 this.photoItems = this.getRandomPhotos() this.refreshing = false}

3.2 加载更多

结合onReachEnd事件，我们可以实现滚动到底部加载更多数据：

@State loading: boolean = false@State hasMore: boolean = truebuild() { Column() { Grid() { // GridItems // 加载更多指示器 if (this.loading || this.hasMore) { GridItem() {  if (this.loading) { LoadingProgress() .width(24) .height(24)  } else { Text(\'上拉加载更多\') .fontSize(14) .fontColor(\'#999999\')  } } .columnSpan(this.columnsCount) .height(50) .justifyContent(FlexAlign.Center) } } .onReachEnd(() => { if (!this.loading && this.hasMore) { this.loadMore() } }) }}async loadMore() { if (this.loading || !this.hasMore) return this.loading = true // 模拟网络请求 await new Promise(resolve => setTimeout(resolve, 2000)) // 加载更多数据 const newItems = this.getMorePhotos() if (newItems.length > 0) { this.photoItems = [...this.photoItems, ...newItems] } else { this.hasMore = false } this.loading = false}

3.3 图片懒加载

为了提高性能，我们可以实现图片的懒加载，只有当图片进入可视区域时才加载：

@Componentstruct LazyImage { @Prop src: Resource @Prop width: string | number @Prop height: string | number @State loaded: boolean = false @State visible: boolean = false aboutToAppear() { // 使用IntersectionObserver检测可见性 // 这里简化处理，实际应使用更复杂的逻辑 setTimeout(() => { this.visible = true }, 100) } build() { Stack() { if (this.visible) { Image(this.src)  .width(this.width)  .height(this.height)  .objectFit(ImageFit.Cover)  .opacity(this.loaded ? 1 : 0)  .onComplete(() => { this.loaded = true  }) } if (!this.loaded) { Column() {  LoadingProgress() .width(24) .height(24) } .width(\'100%\') .height(\'100%\') .backgroundColor(\'#F0F0F0\') .justifyContent(FlexAlign.Center) } } .width(this.width) .height(this.height) }}

然后在GridItem中使用LazyImage替代普通Image：

GridItem() { Column() { Stack({ alignContent: Alignment.TopEnd }) { LazyImage({ src: item.imageUrl, width: \'100%\', height: item.height }) .borderRadius({ topLeft: 12, topRight: 12 }) // 点赞按钮 } // 内容区域 }}

4. 动画与过渡效果

4.1 网格项动画

我们可以为GridItem添加动画效果，使界面更加生动：

@State animationIndex: number = 0build() { Grid() { ForEach(this.getFilteredPhotos(), (item: PhotoItems, index) => { GridItem() { PhotoCard(item) } .opacity(this.animationIndex > index ? 1 : 0) .translate({ y: this.animationIndex > index ? 0 : 20 }) .animation({ delay: 50 * index, duration: 300, curve: Curve.EaseOut }) }) }}aboutToAppear() { // 触发动画 setTimeout(() => { this.animationIndex = this.photoItems.length }, 100)}

这样，网格项会依次淡入并从下方滑入，创造出瀑布流的动态效果。

4.2 滚动过渡效果

我们可以根据滚动位置添加过渡效果，例如顶部导航栏的透明度变化：

@State scrollY: number = 0build() { Column() { // 顶部导航栏 Row() { // 导航栏内容 } .width(\'100%\') .height(56) .padding({ left: 16, right: 16 }) .backgroundColor(Color.lerp(new Color(\'#FFFFFF00\'), new Color(\'#FFFFFFFF\'), Math.min(this.scrollY / 100, 1))) .shadow({ radius: 8, color: `rgba(0, 0, 0, ${Math.min(this.scrollY / 100, 0.1)})`, offsetY: 2 }) // 网格内容 Grid() { // GridItems } .onScroll((_, yOffset) => { this.scrollY = yOffset }) }}

这样，当用户向下滚动时，顶部导航栏会从透明逐渐变为不透明，并添加阴影效果。

5. 自定义网格项组件

为了提高代码的可维护性和复用性，我们可以将网格项封装为独立的组件：

@Componentstruct PhotoCard { @ObjectLink item: PhotoItems @Consume(\'toggleLike\') toggleLike: (id: number) => void @Consume(\'formatNumber\') formatNumber: (num: number) => string build() { Column() { // 图片部分 Stack({ alignContent: Alignment.TopEnd }) { Image(this.item.imageUrl)  .width(\'100%\')  .height(this.item.height)  .objectFit(ImageFit.Cover)  .borderRadius({ topLeft: 12, topRight: 12 }) // 点赞按钮 Button() {  Image(this.item.isLiked ? $r(\'app.media.heart_filled\') : $r(\'app.media.heart_outline\')) .width(20) .height(20) .fillColor(this.item.isLiked ? \'#FF6B6B\' : \'#FFFFFF\') } .width(36) .height(36) .borderRadius(18) .backgroundColor(\'rgba(0, 0, 0, 0.3)\') .margin({ top: 8, right: 8 }) .onClick(() => {  this.toggleLike(this.item.id) }) } // 内容区域 Column() { // 标题、描述、标签、作者信息等 // ... } .padding(12) .alignItems(HorizontalAlign.Start) } .width(\'100%\') .backgroundColor(\'#FFFFFF\') .borderRadius(12) .shadow({ radius: 8, color: \'rgba(0, 0, 0, 0.1)\', offsetX: 0, offsetY: 2 }) }}

然后在主组件中使用：

@Provide(\'toggleLike\') toggleLike = this.toggleLike.bind(this)@Provide(\'formatNumber\') formatNumber = this.formatNumber.bind(this)build() { Grid() { ForEach(this.getFilteredPhotos(), (item: PhotoItems) => { GridItem() { PhotoCard({ item: item }) } }) }}

这样可以使代码结构更加清晰，便于维护和扩展。

总结

本教程深入探讨了HarmonyOS NEXT中动态网格布局的进阶技巧，包括Grid组件的高级配置、自定义布局策略、交互优化、动画效果等内容。通过这些技巧，你可以构建更加灵活、高效、美观的瀑布流界面。
