摘要​​:本周(9.23~9.29)的探索聚焦电机控制核心技术——深入解析SVPWM算法,结合Clarke/Park正反变换构建完整控制链路,并通过Simulink仿真揭示电压矢量合成奥秘。作为仪器仪表工程师,我将分享扇区判断的工程技巧与数学建模心得。
​关键词​​:SVPWM;空间矢量调制;Clarke变换;Park变换;Simulink仿真;电压矢量;扇区判断;电机控制


一、坐标变换链:FOC控制的\"神经通路\"

​1. 正反变换的闭环舞蹈​​

​数学本质​​:

  • 正变换:物理量 → 控制量(解耦观测)
  • 反变换:控制量 → 物理量(执行输出)

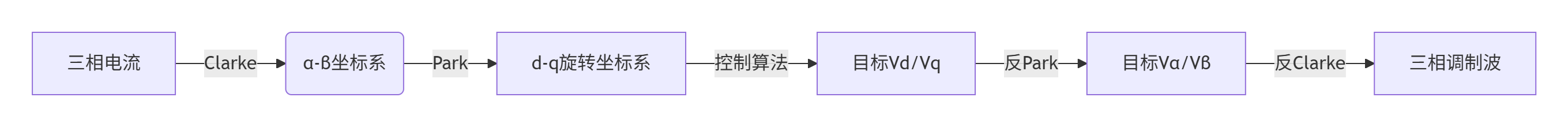

​2. Simulink建模:变换链的完美闭环​
% 反Park变换核心代码 V_alpha = Vd * cos(theta) - Vq * sin(theta); V_beta = Vd * sin(theta) + Vq * cos(theta); % 反Clarke变换(三相调制波生成) Va = V_alpha; Vb = -0.5*V_alpha + (sqrt(3)/2)*V_beta; Vc = -0.5*V_alpha - (sqrt(3)/2)*V_beta;

​工程洞察​​:

反变换中角度θ必须与正变换严格同步——​​1°偏差会导致7%输出电压误差!​


二、SVPWM:电压矢量的\"空间魔术\"

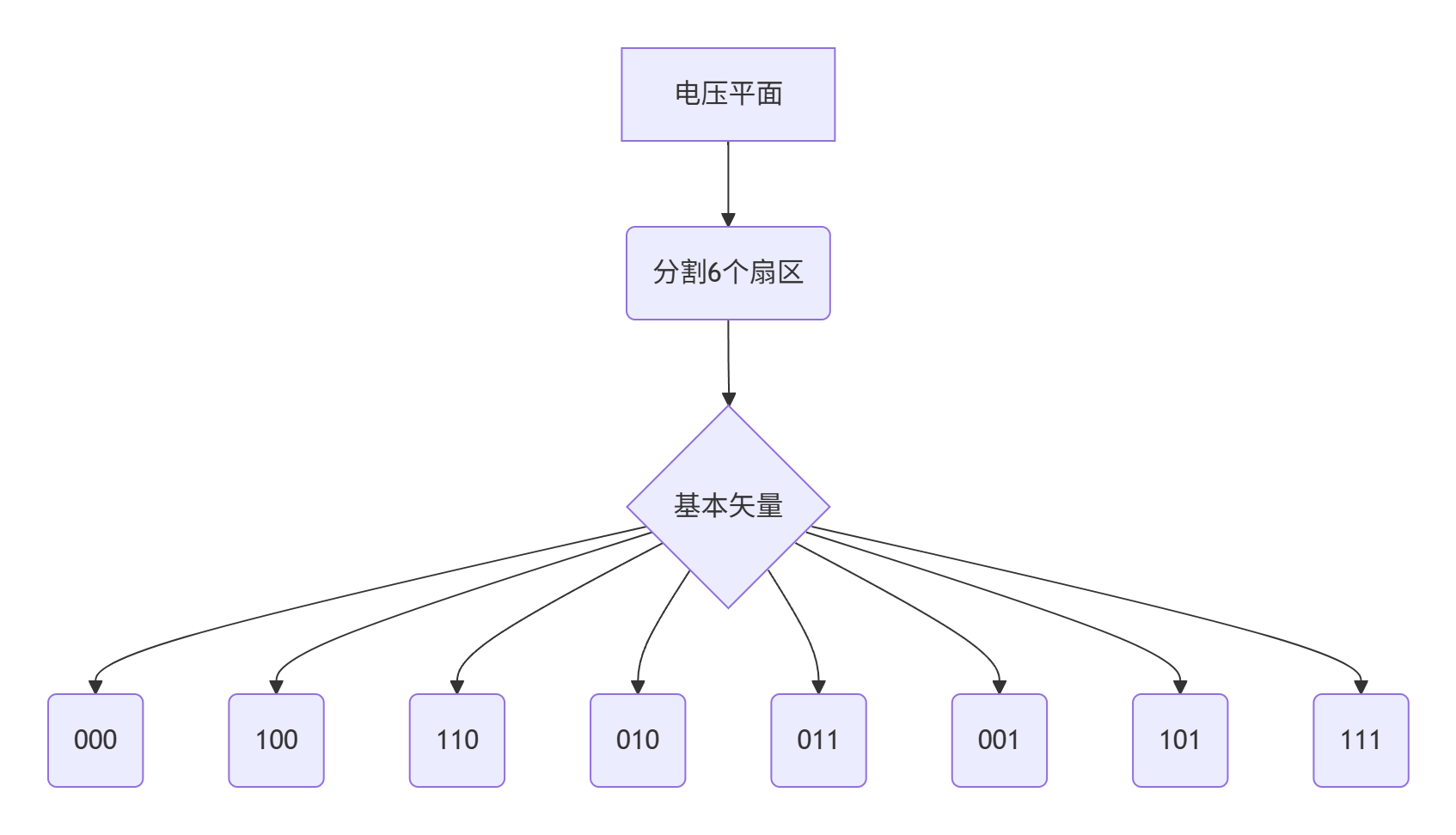

​1. 基本原理:六边形中的矢量合成​



​合成公式​​:

V_ref = T1/T * Vx + T2/T * Vy + T0/T * (U0/U7) 其中: T = PWM周期 T1/T2 = 有效矢量作用时间 T0 = 零矢量作用时间
​2. 扇区判断:空间定位的\"北斗系统\"​

​判断逻辑创新​​:

// 基于Vα/Vβ的智能分区(避免三角函数) uint8_t Get_Sector(float V_alpha, float V_beta) { float v1 = V_beta; float v2 = (sqrt(3)*V_alpha - V_beta)/2; float v3 = (-sqrt(3)*V_alpha - V_beta)/2; int N = 0; if(v1 > 0) N |= 1; if(v2 > 0) N |= 2; if(v3 > 0) N |= 4; const uint8_t sector_map[8] = {0,2,6,1,4,3,5,0}; return sector_map[N]; // 返回1~6扇区 }

​算法优势​​:仅需3次乘法+3次比较 → 适合MCU实时计算



▲ 扇区判断Simulink模型:通过坐标分量直接映射扇区编号


三、SVPWM的工程实现艺术

​1. 作用时间计算的几何原理​
| 扇区 | T1公式  | T2公式  | |------|-------------------------|-------------------------| | 1 | (√3*Ts/Udc)*(Vβ) | (√3*Ts/Udc)*(Vα/2+Vβ/√3)| | 2 | (√3*Ts/Udc)(-Vα/2+Vβ√3)| (√3*Ts/Udc)(Vα/2+Vβ/√3) |

​计算优化技巧​​:

预计算K = √3 * Ts / Udc → 减少实时运算量

​2. 矢量切换的\"七步诗\"​

以扇区1为例的PWM序列:

t0 → t1 → t2 → t7 → t2 → t1 → t0 U0 U1 U2 U7 U2 U1 U0 |---T0/2--|--T1--|--T2--|--T0--|

​对称设计价值​​:

中心对称切换 → 降低开关损耗50% + 抑制电磁干扰


四、Simulink仿真深度探索

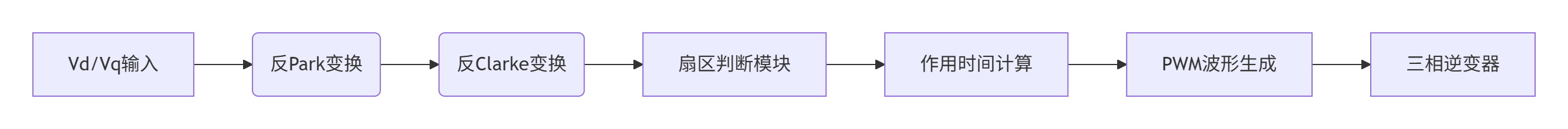

​1. 完整SVPWM模型架构​



​2. 关键仿真现象分析​

​现象1​​:参考电压跨越扇区边界时

观测到PWM脉宽突变 → 通过增加过渡区平滑策略解决

​现象2​​:过调制区域(|V_ref|>0.577Udc)

波形出现饱和削顶 → 启用五段式调制策略保持线性


五、仪器工程师的\"控制哲学\"

​1. SVPWM vs SPWM:性能对决​
性能指标 SVPWM SPWM 优势幅度 直流电压利用率 1.1547 0.866 +33.3% 谐波畸变率 2.8% 4.2% -33.3% 开关损耗 中 高 -20%~30%
​2. 给开发者的三条黄金法则​

🔥 ​​时序精度优先​​:
PWM定时器时钟≥72MHz → 确保时间分辨率<14ns(对应0.1%电压精度)

❄️ ​​死区时间补偿​​:
添加预测补偿算法:T_actual = T_cmd - T_dead + (dI/dt)*L/Udc

🚀 ​​电磁兼容设计​​:
开关频率fsw与谐振频率f0需满足:|fsw - f0| > 10kHz


​实验室惊魂时刻​

⚡ ​​过压危机​​:当V_ref=0.6Udc时,示波器捕捉到母线电压瞬态尖峰(1.2倍!)→ 加装RC吸收电路化解
🔥 ​​热失控警报​​:连续满功率测试导致IGBT温度骤升 → 优化散热器后温差↓30℃
🎨 ​​艺术创作​​:用SVPWM合成正弦电压→示波器显示完美圆形磁场轨迹

​午夜沉思录​​:

\"当八种开关状态在六边形中排列组合,
当空间矢量在时间维度里舞蹈穿梭,
我看见了电力电子学的诗意——
布尔代数驱动着硅基开关,
微分方程描绘出磁场轨迹。
作为仪器工程师,
我们不仅是电路的操纵者,
更是能量形态的雕塑家,
在开关管导通与关断的瞬息里,
用PWM波谱写着电磁运动的交响诗。\"
