全国职业院校技能大赛网络建设与运维赛项赛题(一)
赛题说明
一、竞赛项目简介

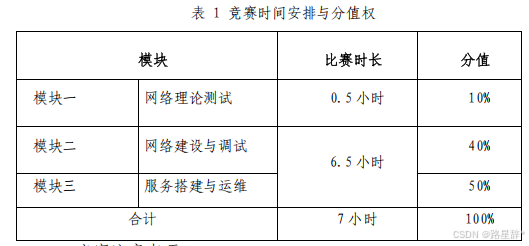

“网络建设与运维”竞赛共分 A.网络理论测试（从公布赛题模块 一中随机抽取选择题 70 道，判断题 30 道）；B.网络建设与调试；C.服 务搭建与运维等三个模块。竞赛时间安排和分值权重见表 1。
二、竞赛注意事项
1.竞赛期间禁止携带和使用移动存储设备、计算器、通信工具及 参考资料。 2.请根据大赛所提供的竞赛环境，检查所列的硬件设备、软件清 单、材料清单是否齐全，计算机设备是否能正常使用。3.在进行任何操作之前，请阅读每个部分的所有任务。各任务之 间可能存在一定关联。 4.操作过程中需要及时按照答题要求保存相关结果。竞赛结束后， 所有设备保持运行状态，评判以最后提交的成果为最终依据。 5.竞赛完成后，竞赛设备、软件和赛题请保留在座位上，禁止将 竞赛所用的所有物品（包括试卷等）带离赛场。 6.禁止在提交资料上填写与竞赛无关的标记，如违反规定，可视为0分。
模块二：网络建设与调试
任务描述：
某集团公司原在城市 A 成立了总公司，后在城市 B 成立了分公司， 又在城市 C 建立了办事处。集团设有产品、营销、法务、财务、人力 5 个部门，统一进行 IP 及业务资源的规划和分配，全网采用 OSPF、RIP、 ISIS、BGP 路由协议进行互联互通。 随着企业数字化转型工作进一步推进，为持续优化运营创新，充 分激活数据要素潜能，为社会创造更多价值，集团决定在总公司建立 两个数据中心，在某省建立异地灾备数据中心，以达到快速、可靠交 换数据，增强业务部署弹性的目的，完成向两地三中心整体战略架构 演进，更好的服务于公司客户。
网络拓扑图及 IP 地址表：

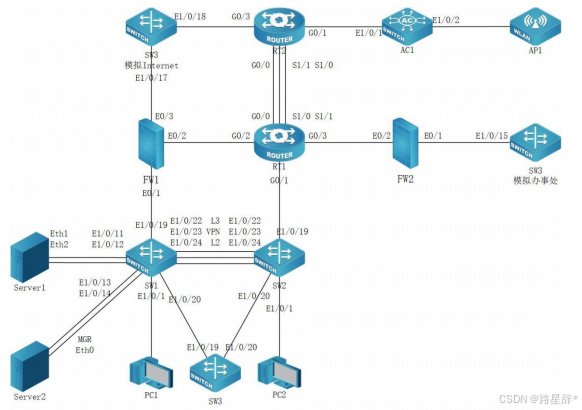

1.网络拓扑图

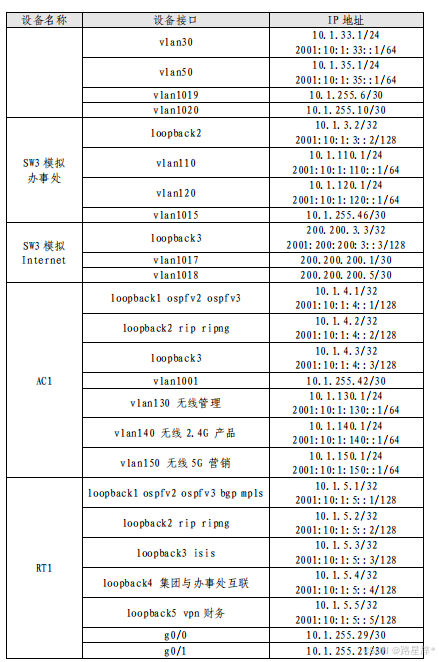

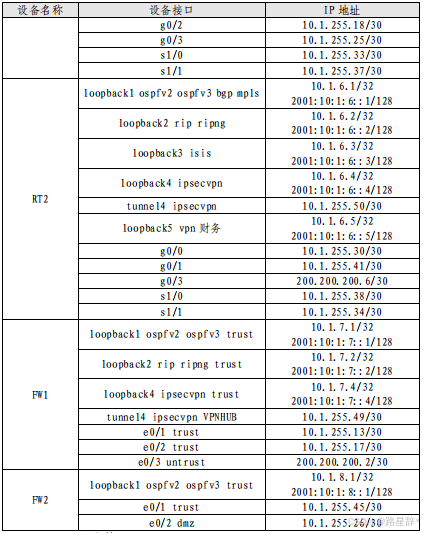

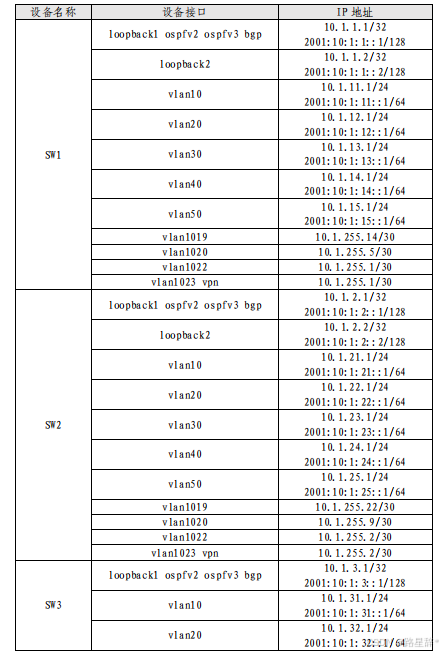

2.网络设备 IP 地址分配表
一、工程统筹
1.职业素养
（1）整理赛位，工具、设备归位，保持赛后整洁有序。 （2）无因选手原因导致设备损坏。 （3）恢复调试现场，保证网络和系统安全运行。
2.网络布线

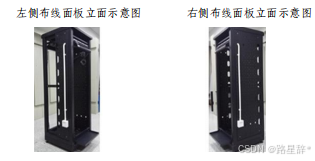

（1）机柜左侧布线面板编号 101；机柜右侧布线面板编号 102。 （2）面对信息底盒方向左侧为 1 端口、右侧为 2 端口。所有配线 架、模块按照 568B 标准端接。 （3）主配线区配线点与工作区配线点连线对应关系如下：
（4）铺设线缆并端接。截取 2 根适当长度的双绞线，两端制作标 签，穿过 PVC 线槽或线管。双绞线在机柜内部进行合理布线，并且通 过扎带合理固定。将 2 根双绞线的一端，端接在配线架相应端口，另 一端端接上 RJ45 模块，并且安装上信息点面板，并标注标签。 （5）跳线制作与测试。截取 2 根当长度的双绞线，端接水晶头， 所有网络跳线要求按 568B 标准制作，两端制作标签，连接网络信息点 和相应计算机。根据网络拓扑要求，截取适当长度和数量的双绞线， 端接水晶头，插入相应设备的相关端口上，实现 PC、信息点面板、配 线架、设备之间的连通（提示：可利用机柜上自带的设备进行通断测 试）。
3.IP 规划

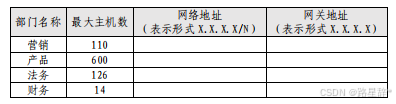

为了不断壮大集团业务经营范围，集团计划在上海成立办事处。通过调研，计划在上海办事处设立与 Internet 连接的 4 个业务部门， 每个业务部门的最大所需主机数如下表所示，要求从 10.1.10.100/19 主机地址所在网络第一个网段开始进行 IP 地址规划，IP 地址按照下表 依次往后顺延规划，网关地址取每个网段最后一个可用地址，请完成 下表 IP 地址规划。
二、交换配置

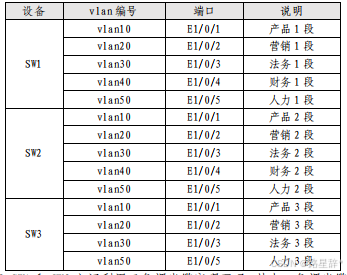

1.配置 vlan，SW1、SW2、SW3、AC1 的二层链路只允许相应 vlan 通过。
SW1:vlan 10 name cp1!vlan 20 name yx1!vlan 30 name fw1!vlan 40 name cw1!vlan 50 name rl1!Interface Ethernet1/0/1 switchport access vlan 10!Interface Ethernet1/0/2 switchport access vlan 20!Interface Ethernet1/0/3 switchport access vlan 30!Interface Ethernet1/0/4 switchport access vlan 40!Interface Ethernet1/0/5 switchport access vlan 50!Interface Ethernet1/0/22 switchport mode trunk switchport trunk allowed vlan 10;20;30;40;50 //设置二层链路只允许相应vlan通过SW2:vlan 10 name cp2!vlan 20 name yx2!vlan 30 name fw2!vlan 40 name cw2!vlan 50 name rl2!Interface Ethernet1/0/1 switchport access vlan 10!Interface Ethernet1/0/2 switchport access vlan 20!Interface Ethernet1/0/3 switchport access vlan 30!Interface Ethernet1/0/4 switchport access vlan 40!Interface Ethernet1/0/5 switchport access vlan 50!Interface Ethernet1/0/22 switchport mode trunk switchport trunk allowed vlan 10;20;30;40;50 //设置二层链路只允许相应vlan通过SW3:vlan 10 name cp3!vlan 20 name yx3!vlan 30 name fw3!vlan 50 name rl3!Interface Ethernet1/0/1 switchport access vlan 10!Interface Ethernet1/0/2 switchport access vlan 20!Interface Ethernet1/0/3 switchport access vlan 30!Interface Ethernet1/0/5 switchport access vlan 502.SW1 和 SW2 之间利用三条裸光缆实现互通，其中一条裸光缆承载 三层 IP 业务、一条裸光缆承载 VPN 业务、一条裸光缆承载二层业务。 用相关技术分别实现财务 1 段、财务 2 段业务路由表与其它业务路由 表隔离，财务业务 VPN 实例名称为 Finance。承载二层业务的只有一条裸光缆通道，配置相关技术，方便后续链路扩容与冗余备份，编号为 1， 用 LACP 协议，SW1 为 active，SW2 为 passive；采用源、目的 IP 进行 实现流量负载分担。
SW1:ip vrf Finance //创建财务VPN实例!interface Vlan40 //财务1段 ip vrf forwarding Finance //将此接口绑定到vpn实例Finance中（注意：绑定完后IP地址会被清空） ip address 10.1.14.1 255.255.255.0 ipv6 address 2001:10:1:14::1/64!interface Vlan1023 //承载VPN业务的VLAN ip vrf forwarding Finance //将此接口绑定到vpn实例Finance中（注意：绑定完后之前配置的IP地址会被清空） ip address 10.1.255.1 255.255.255.252!port-group 1 //创建编号为1的端口聚合组!Interface Ethernet1/0/24 //进入承载二层业务的端口 port-group 1 mode active //绑定端口聚合组1并将模式设置成active lacp timeout short!load-balance dst-src-ip //设置流量负载分担模式为源、目的IPSW2:ip vrf Finance //创建财务VPN实例!interface Vlan40 //财务2段 ip vrf forwarding Finance ip address 10.1.24.1 255.255.255.0 ipv6 address 2001:10:1:24::1/64!interface Vlan1023 ip vrf forwarding Finance ip address 10.1.255.2 255.255.255.252!port-group 1!Interface Ethernet1/0/24 port-group 1 mode passive lacp timeout short!load-balance dst-src-ip3.SW3 针对每个业务 VLAN 的第一个接口配置 Loopback 命令，模拟 接口 UP，方便后续业务验证与测试。
SW3:interface ethernet 1/0/1-5 //进入每个业务VLAN的接口loopback //配置接口为Loopback!4.将 SW3 模拟为 Internet 交换机，实现与集团其它业务路由表隔 离，Internet 路由表 VPN 实例名称为 Internet。将 SW3 模拟办事处交 换机，实现与集团其它业务路由表隔离，办事处路由表 VPN 实例名称 为 Office。
SW3:ip vrf Office //创建VPN实例 Office!ip vrf Internet //创建VPN实例 Internet!interface Vlan110 ip vrf forwarding Office //将此接口绑定到vpn实例Office中（绑定完成后IP地址会被清空） ip address 10.1.110.1 255.255.255.0 ipv6 address 2001:10:1:110::1/64!interface Vlan120 ip vrf forwarding Office //将此接口绑定到vpn实例Office中（绑定完成后IP地址会被清空） ip address 10.1.120.1 255.255.255.0 ipv6 address 2001:10:1:12::1/64!interface Vlan1015 ip vrf forwarding Office //将此接口绑定到vpn实例Office中（绑定完IP地址会被清空） ip address 10.1.255.46 255.255.255.252!interface Vlan1017 ip vrf forwarding Internet //将此接口绑定到vpn实例Internet中（绑定完IP地址会被清空） ip address 200.200.200.1 255.255.255.252!interface Vlan1018ip vrf forwarding Internet //将此接口绑定到vpn实例Internet中（绑定完IP地址会被清空） ip address 200.200.200.5 255.255.255.252!interface Loopback2 ip vrf forwarding Office //将此接口绑定到vpn实例Office中（绑定完IP地址会被清空） ip address 10.1.3.2 255.255.255.255 ipv6 address 2001:10:1:3::2/32!interface Loopback3 ip vrf forwarding Internet //将此接口绑定到vpn实例Internet中（绑定完IP地址会被清空） ip address 200.200.3.3 255.255.255.255 ipv6 address 2001:200:200:3::3/1285.SW1 配置 SNMP，引擎 id 分别为 1000；创建组 GroupSkills，采 用最高安全级别，配置组的读、写视图分别为：Skills_R、Skills_W； 创建认证用户为 UserSkills，采用 aes 算法进行加密，密钥为 Key-1122， 哈希算法为 sha，密钥为 Key-1122；当设备有异常时，需要用本地的 环回地址 loopback1 发送 v3 Trap 消息至集团网管服务器 10.1.15.120、 2001:10:1:15::120，采用最高安全级别；当法务部门对应的用户接口 发生 UP DOWN 事件时禁止发送 trap 消息至上述集团网管服务器。
SW1:snmp-server enable //开启SNMP功能snmp-server trap-source 10.1.1.1 // LoopBack1的IPv4地址snmp-server trap-source 2001:10:1:1::1 // LoopBack1的IPv6地址snmp-server engineid 1000 //设置引擎id为1000snmp-server user UserSkills GroupSkills authPriv aes Key-122 auth sha Key-122 //采用 aes 算法进行加密，哈希算法为 sha，设置密码为Key-122snmp-server group GroupSkills authpriv read Skills_R write Skills_W //创建组Groups，配置组的读、写视图snmp-server host 2001:10:1:15::120 v3 authpriv UserSkills //设置接收端（网管服务器地址，配置最高安全级别v3）snmp-server host 10.1.15.120 v3 authpriv UserSkills //设置接收端地址snmp-server enable traps //开启SNMP traps功能！接口发生UP DOWN事件时禁止发送trap消息至上述集团网管服务器：Interface Ethernet1/0/3 //法务1 no switchport updown notification enable 6.对 SW1 与 FW1 互连流量镜像到 SW1 E1/0/1，会话列表为 1。
SW1:monitor session 1 source interface ethernet 1/0/19 both //配置源端口monitor session 1 destination interface ethernet 1/0/1 //配置目的端口7.SW1 和 SW2 E1/0/21-28 启用单向链路故障检测，当发生该故障 时，端口标记为 errdisable 状态，自动关闭端口，经过 1 分钟后，端 口自动重启；发送 Hello 报文时间间隔为 15s。
SW1:uldp enable //开启uldp 功能uldp recovery-time 60 //设置端口重启时间为1分钟uldp hello-interval 15 //设置发送Hello报文的时间间隔为15suldp aggressive-mode //发生故障时，端口标记为errdisableSW1 E1/0/21-28 启用单向链路故障检测：interface ethernet 1/0/21-28 uldp enableuldp aggressive-modeSW2:uldp enableuldp recovery-time 60uldp hello-interval 15uldp aggressive-mode SW2 E1/0/21-28 启用单向链路故障检测：interface ethernet 1/0/21-28 uldp enableuldp aggressive-mode8.SW1 和 SW2 所有端口启用链路层发现协议，更新报文发送时间间 隔为 20s，老化时间乘法器值为 5，Trap 报文发送间隔为 10s，配置三 条裸光缆端口使能 Trap 功能。
SW1:!lldp enable //开启lldp功能lldp msgTxHold 5 //设置老化时间乘法器值为 5lldp tx-interval 20 //设置更新报文发送时间间隔为 20slldp notification interval 10 //设置Trap 报文发送间隔为 10s！SW1 所有端口启用链路层发现协议：interface ethernet 1/0/1-28lldp enable！配置三条裸光缆端口使能 Trap 功能：interface ethernet 1/0/22-24lldp trap enableSW2:lldp enable //开启lldp功能lldp msgTxHold 5 //设置老化时间乘法器值为 5lldp tx-interval 20 //设置更新报文发送时间间隔为 20slldp notification interval 10 //设置Trap 报文发送间隔为 10s！SW2 所有端口启用链路层发现协议：interface ethernet 1/0/1-28lldp enable！配置三条裸光缆端口使能 Trap 功能：interface ethernet 1/0/22-24lldp trap enable三、路由调试
1.启用所有设备的 ssh 服务，防火墙用户名 admin，明文密码 Key-1122，其余设备用户名和明文密码均为 admin。
注：所有设备的主机名都是 hostname+主机名，所有设备的用户名和密码都默认是admin，不用配置SW1、2、3、AC：ssh-server enable //开启ssh 功能RT1、2：ip sshd enable //开启ssh 功能FW1、2：admin user \"admin\" //设置用户名为admin password Key-1122 //配置明文密码 access ssh //开启ssh功能2.配置所有设备的时区为 GMT+08:00，调整 SW1 时间为实际时间， SW1 配置为 ntp server，其他设备用 SW1 loopback1 ipv4 地址作为 ntp server 地址，ntp client 请求报文时间间隔 1 分钟。
SW1:ntp enable //开启ntp功能clock timezone GMT add 8 0 //设置时区为GMT+08:00ntp-service refclock-master 1 //设置SW1作为NTP主时钟，提供同步时间SW2、3、AC1：ntp enable //开启ntp功能clock timezone GMT add 8 0 //设置时区为GMT+08:00ntp syn-interval 60 //设置ntp client 请求报文时间间隔为 1 分钟ntp server 10.1.1.1 //将SW1 loopback1 ipv4 地址设为 ntp server 地址 RT1、2：time-zone GMT 8 0 //设置时区ntp query-interval 60 //设置ntp client 请求报文时间间隔为 1 分钟ntp server 10.1.1.1 //将SW1 loopback1 ipv4 地址设为 ntp server 地址 FW1、2：ntp enable //开启ntp功能clock zone GMT 8 0 //设置时区ntp query-interval 2 //设置ntp client 请求报文时间间隔为 1 分钟ntp server 10.1.1.1 //将SW1 loopback1 ipv4 地址设为 ntp server 地址 3.配置接口 ipv4 地址和 ipv6 地址，互联接口 ipv6 地址用本地链 路地址。
注：互联接口是指直连接口；交换机与AC默认开启ipv6功能，不用配置；所以只用在路由器，防火墙上配置RT ：ipv6 unicast-routing 开启IPV6本地链路地址 进入接口：ipv6 enableFW:进入接口：ipv6 enable4.SW2 配置 DHCPv4 和 DHCPv6，分别为总公司产品 1 段、总公司产 品 2 段、分公司 Vlan130、分公司 Vlan140 和分公司 Vlan150 分配地址。 IPv4 地 址 池 名 称 分 别 为 Poolv4-Vlan11 、 Poolv4-Vlan21 、 Poolv4-Vlan130、Poolv4-Vlan140、Poolv4-Vlan150，排除网关，DNS 为 10.1.210.101 和 10.1.220.101 。 IPv6 地 址 池 名 称 分 别 为 Poolv6-Vlan11、Poolv6-Vlan21、Poolv6-Vlan130、Poolv6-Vlan140、 Poolv6-Vlan150，IPv6 地址池用网络前缀表示,排除网关，DNS 为 2400:3200::1。PC1 保留地址 10.1.11.9 和 2001:10:1:11::9，PC2 保 留地址 10.1.21.9 和 2001:10:1:21::9，AP1 保留地址 10.1.130.9 和 2001:10:1:130::9。SW1、AC1 中继地址为 SW2 Loopback1 地址，SW1 启用 DHCPv4 和 DHCPv6 snooping，如果 E1/0/1 连接 dhcpv4 服务器， 则关闭该端口，恢复时间为 10 分钟。
SW1:service dhcp //开启DHCP功能!ip forward-protocol udp bootps //启动dhcp中继转发功能!ip dhcp snooping enable //启动dhcpv4 snooping功能!service dhcpv6 //开启DHCPv6功能!savi enable savi ipv6 dhcp-only enable //开启DHCPv6 snooping功能！Interface Ethernet1/0/1 ip dhcp snooping action shutdown recovery 600 //设置恢复时间为10分钟!interface Vlan10 no ipv6 nd suppress-ra //开启路由通告功能 ipv6 nd managed-config-flag //地址配置时使用有状态的dhcpv6协议 ipv6 nd other-config-flag //地址配置时使用无状态的dhcpv6协议 ip helper-address 10.1.2.1 //设置dhcpv4中继目标 ipv6 dhcp relay destination 2001:10:1:2::1 //设置dhcpv6中继目标SW2:service dhcp //开启DHCP功能!配置ipv4地址池，保留地址，配置网关：ip dhcp pool Poolv4-Vlan11 network-address 10.1.11.0 255.255.255.0 default-router 10.1.11.1 dns-server 10.1.210.101 10.1.220.101 //配置DNS!ip dhcp pool Poolv4-Vlan21 network-address 10.1.21.0 255.255.255.0 default-router 10.1.21.1 dns-server 10.1.210.101 10.1.220.101 //配置DNS!ip dhcp pool Poolv4-Vlan130 network-address 10.1.130.0 255.255.255.0 default-router 10.1.130.1 dns-server 10.1.210.101 10.1.220.101 //配置DNS!ip dhcp pool Poolv4-Vlan140 network-address 10.1.140.0 255.255.255.0 default-router 10.1.140.1 dns-server 10.1.210.101 10.1.220.101 //配置DNS!ip dhcp pool Poolva-Vlan150 network-address 10.1.150.0 255.255.255.0 default-router 10.1.150.1 dns-server 10.1.210.1 10.1.220.1 //配置DNS! ip dhcp pool AP1 host 10.1.130.9 255.255.255.0 hardware-address C0-18-03-88-9F-94 //绑定mac地址!ip dhcp pool PC1 host 110.1.11.9 255.255.255.0 hardware-address 98-0E-2B-AB-83-F1 //绑定mac地址!ip dhcp pool PC2 host 10.1.21.9 255.255.255.0 hardware-address 00-03-0F-D9-CD-C0 //绑定mac地址!service dhcpv6 //开启DHCPv6功能!配置ipv6地址池，保留地址，配置网关：ipv6 dhcp pool Poolv6-Vlan150 network-address 2001:10:1:150::1 64 excluded-address 2001:10:1:150::1 dns-server 2400:3200::1 //配置DNS!ipv6 dhcp pool Poolv6-Vlan140 network-address 2001:10:1:140::1 64 excluded-address 2001:10:1:140::1 dns-server 2400:3200::1 //配置DNS!ipv6 dhcp pool Poolv6-Vlan130 network-address 2001:10:1:130::1 64 static-binding 2001:10:1:130::1 c0-18-03-88-9f-94 //保留地址并且绑定mac地址 excluded-address 2001:10:1:130::1 dns-server 2400:3200::1 //配置DNS!ipv6 dhcp pool Poolv6-Vlan21 network-address 2001:10:1:21::1 64 static-binding 2001:10:1:21::1 00-03-0f-d9-cd-c0 //保留地址并且绑定mac地址 excluded-address 2001:10:1:21::1 dns-server 2400:3200::1 //配置DNS!ipv6 dhcp pool Poolv6-Vlan11 network-address 2001:10:1:11::1 64 static-binding 2001:10:1:11::1 98-0e-2b-ab-83-f1 //保留地址并且绑定mac地址 excluded-address 2001:10:1:11::1//配置DNS dns-server 2400:3200::1 AC1:service dhcp //开启dhcp功能 ! ip forward-protocol udp bootps //启动dhcp中继转发功能 ! service dhcpv6 //开启dhcpv6功能!interface Vlan130 no ipv6 nd suppress-ra //开启路由通告功能 ipv6 nd managed-config-flag //地址配置时使用有状态的dhcpv6协议 ipv6 nd other-config-flag //地址配置时使用无状态的dhcpv6协议 ip helper-address 10.1.2.1 //设置dhcpv4中继目标 ipv6 dhcp relay destination 2001:10:1:2::1 //设置dhcpv6中继目标 ! interface Vlan140 no ipv6 nd suppress-ra ipv6 nd managed-config-flag ipv6 nd other-config-flag ip helper-address 10.1.2.1 ipv6 dhcp relay destination 2001:10:13:2::1 ! interface Vlan150 no ipv6 nd suppress-ra ipv6 nd managed-config-flag ipv6 nd other-config-flag ip helper-address 10.1.2.1 ipv6 dhcp relay destination 2001:10:13:2::1 5.SW1、SW2、SW3、RT1 以太链路、RT2 以太链路、FW1、FW2、AC1 之间运行 OSPFv2 和 OSPFv3 协议（路由模式发布网络用接口地址，BGP 协议除外）。
（1）SW1、SW2、SW3、RT1、RT2、FW1 之间 OSPFv2 和 OSPFv3 协议， 进程 1，区域 0，分别发布 loopback1 地址路由和产品路由，FW1 通告 type1 默认路由。
SW1:router ospf 1 ospf router-id 10.1.1.1 network 10.1.1.1/32 area 0 //发布Loopback1地址路由 network 10.1.11.0/24 area 0 //发布产品地址路由 宣告同一网段的直连路由：network 10.1.255.0/30 area 0 network 10.1.255.4/30 area 0 network 10.1.255.12/30 area 0进入题目中相应的VLAN和Loopback，宣告ipv6网段：interface Vlan10 ipv6 router ospf area 0 tag 1!interface Vlan1019 ipv6 router ospf area 0 tag 1!interface Vlan1020 ipv6 router ospf area 0 tag 1!interface Vlan1022 ipv6 router ospf area 0 tag 1!interface Loopback1 ipv6 router ospf area 0 tag 1SW2:router ospf 1 ospf router-id 10.1.2.1 network 10.1.2.1/32 area 0 //发布Loopback1地址路由 network 10.1.21.0/24 area 0 //发布产品地址路由宣告同一网段的直连路由： network 10.1.255.0/30 area 0 network 10.1.255.8/30 area 0 network 10.1.255.20/30 area 0进入题目中相应的VLAN和Loopback，宣告ipv6网段：interface Vlan10 ipv6 router ospf area 0 tag 1!interface Vlan1019 ipv6 router ospf area 0 tag 1!interface Vlan1020 ipv6 router ospf area 0 tag 1!interface Vlan1022 ipv6 router ospf area 0 tag 1!interface Loopback1 ipv6 router ospf area 0 tag 1SW3:router ospf 1 ospf router-id 10.1.3.1 network 10.1.3.1/32 area 0 //发布Loopback1地址路由 network 10.1.255.4/30 area 0 //发布产品地址路由宣告同一网段的直连路由： network 10.1.255.8/30 area 0 进入题目中相应的VLAN和Loopback，宣告ipv6网段：interface Vlan10 ipv6 router ospf area 0 tag 1!interface Vlan1019 ipv6 router ospf area 0 tag 1!interface Vlan1020 ipv6 router ospf area 0 tag 1!interface Loopback1 ipv6 router ospf area 0 tag 1RT1:router ospf 1 router-id 10.1.5.1 network 10.1.5.1 255.255.255.255 area 0 //发布Loopback1地址路由 宣告同一网段的直连路由： network 10.1.255.28 255.255.255.252 area 0 network 10.1.255.20 255.255.255.252 area 0 network 10.1.255.16 255.255.255.252 area 0进入题目中相应的直连端口和Loopback，宣告ipv6网段：ipv6 unicast-routing //必须先开启ipv6单播路由，才能做下一步!router ospfv3 1 router-id 10.1.5.1！interface Loopback1 ipv6 ospf 1 area 0!interface GigaEthernet0/0 ipv6 ospf 1 area 0!interface GigaEthernet0/1 ipv6 ospf 1 area 0!interface GigaEthernet0/2 ipv6 ospf 1 area 0RT2:router ospf 1 router-id 10.1.6.1 network 10.1.6.1 255.255.255.255 area 0 //发布Loopback1地址路由宣告同一网段的直连路由： network 10.1.255.28 255.255.255.252 area 0 进入题目中相应的直连端口和Loopback，宣告ipv6网段：ipv6 unicast-routing //必须先开启ipv6单播路由，才能做下一步!router ospfv3 1 router-id 10.1.6.1！interface Loopback1 ipv6 ospf 1 area 0!interface GigaEthernet0/0 ipv6 ospf 1 area 0FW1: router ospf 1 router-id 10.1.7.1 default-information originate always type 1 //FW1通告type1默认路由 network 10.1.7.1/32 area 0 //发布Loopback1地址路由 宣告同一网段的直连路由： network 10.1.255.12/30 area 0 network 10.1.255.16/30 area 0 进入题目中相应的直连端口和Loopback，宣告ipv6网段： ipv6 router ospf 1 router-id 10.13.7.1 ! interface loopback1 ipv6 enable ipv6 ospf 1 area 0 ! interface ethernet0/1 ipv6 enable ipv6 ospf 1 area 0 ! interface ethernet0/2 ipv6 enable ipv6 ospf 1 area 0 （2）RT2 与 AC1 之间运行 OSPFv2 协议，进程 1，nssa no-summary 区域 1；AC1 发布loopback1 地址路由、产品和营销路由，用 prefix-list 重发布 loopback3。
RT2:router ospf 1 router-id 10.1.6.1 network 10.1.255.40 255.255.255.252 area 1 //宣告RT2与AC1的直连路由area 1 nssa no-summary //设置nssa no-summary区域 1 AC1: ip prefix-list AC1-Loopback3 seq 5 permit 10.1.4.3/32 //创建前缀列表 ! route-map AC1-Loopback3 permit 10 //创建route-map，调用前缀列表 match ip address prefix-list AC1-Loopback3 !router ospf 1 router-id 10.13.4.1 area 1 nssa no-summary //设置nssa no-summary区域 1 network 10.1.4.1/32 area 1 //宣告Loopback1地址路由 network 10.1.140.1/24 area 1 //宣告产品路由network 10.1.150.1/24 area 1 //宣告营销路由 network 10.1.255.40/30 area 1 //宣告AC1与RT2的直连路由 redistribute connected route-map AC-Loopback3 //调用route-map重发布Loopback3（3）RT2 与 AC1 之间运行 OSPFv3 协议，进程 1，stub no-summary 区域 1；AC1 发布 loopback1 地址路由、产品和营销。
RT2:ipv6 unicast-routing //必须先开启ipv6单播路由，才能做下一步!router ospfv3 1router-id 10.1.6.1 area 1 stub no-summary //设置stub no-summary 区域 1进入题目中相应的直连接口，宣告ipv6网段：interface GigaEthernet0/1 ipv6 enable ipv6 ospf 1 area 1 AC1:router ipv6 ospf 1 router-id 10.1.4.1 area 1 stub no-summary //设置stub no-summary 区域 1进入题目中相应的VLAN和Loopback，宣告ipv6网段：interface Vlan140 ipv6 router ospf area 1 tag 1!interface Vlan150 ipv6 router ospf area 1 tag 1!interface Vlan1001 ipv6 router ospf area 1 tag 1!interface Loopback1 ipv6 router ospf area 1 tag 1（4）SW3 模拟办事处产品和营销接口配置为 loopback，模拟接口 up。SW3 模拟办事处与 FW2 之间运行 OSPFv2 协议，进程 2，区域 2，SW3 模拟办事处发布 loopback2、产品和营销。SW3 模拟办事处配置 ipv6 默认路由；FW2 分别配置到 SW3 模拟办事处 loopback2、产品和营销的 ipv6 明细静态路由，FW2 重发布静态路由到 OSPFv3 协议。
SW3:Interface Ethernet1/0/11 //模拟办事处产品接口 loopback!Interface Ethernet1/0/12 //模拟办事处营销接口 loopback!router ospf 2 vrf Office ospf router-id 10.1.3.2 network 10.1.3.2/32 area 2 //发布Loopback2地址路由 network 10.1.110.0/24 area 2 //发布产品路由 network 10.1.120.0/24 area 2 //发布营销路由 network 10.1.255.44/30 area 2 //发布SW3模拟办事处到FW2的直连路由!router ipv6 ospf 2 router-id 10.1.3.2进入题目中相应的VLAN和Loopback，宣告ipv6网段：interface Vlan110 ip vrf forwarding Office ipv6 router ospf area 2 tag 2!interface Vlan120 ip vrf forwarding Office ipv6 router ospf area 2 tag 2!interface Vlan1015 ip vrf forwarding Office ipv6 router ospf area 2 tag 2!interface Loopback2 ip vrf forwarding Office ipv6 router ospf area 2 tag 2ipv6 route ::/0 :: vlan1015 //配置ipv6默认路由FW2: router ospf 2 router-id 10.1.8.1 network 10.1.8.1/32 area 2 //发布Loopback1地址路由 network 10.1.255.44/30 area 2 //发布FW2到SW3模拟办事处的地址路由!router ipv6 ospf 2 router-id 10.1.8.1进入题目中相应的直连接口和Loopback，宣告ipv6网段：interface loopback2 ipv6 enable ipv6 ospf 1 area 2 !Interface Ethernet0/1 ipv6 enable ipv6 ospf 1 area 2 !ipv6 route 2001:10:1:3::2/128 ethernet0/1 // 配置到SW3模拟办事处loopback2的静态路由 ipv6 route 2001:10:1:110::0/64 ethernet0/1 //配置到SW3模拟办事处产品的静态路由 ipv6 route 2001:10:1:120::0/64 ethernet0/1 //配置到SW3模拟办事处营销的静态路由! router ipv6 ospf 2redistribute static //FW2重发布静态路由（5）RT1、FW2 之间 OSPFv2 和 OSPFv3 协议，进程 2，区域 2；RT1 发布 loopback4 路由，向该区域通告 type1 默认路由；FW2 发布 loopback1 路由，FW2 禁止学习到集团和分公司的所有路由。RT1 用 prefix-list 匹配 FW2 loopback1 路由、SW3 模拟办事处 loopback2 和 产品路由、RT1 与 FW2 直连 ipv4 路由，将这些路由重发布到区域 0。
RT1:router ospf 2 router-id 10.1.5.4 network 10.1.5.4 255.255.255.255 area 2 //发布Loopback4地址路由 network 10.1.255.24 255.255.255.252 area 2 //发布RT1与FW2的直连路由 default-information originate always metric-type 1 //通告type1默认路由RT1用ip prefix-list 匹配题目中的地址路由：ip prefix-list FW2-Loopback1 seq 5 permit 10.1.8.1/32route-map FW2-Loopback1 10 permit match ip address prefix-list FW2-Loopback1!ip prefix-list SW3-CP seq 10 permit 10.1.110.0/30route-map SW3-CP 10 permit match ip address prefix-list SW3-CP!ip prefix-list SW3-Loopback2 seq 15 permit 10.1.3.2/32route-map SW3-Loopback2 10 permit match ip address prefix-list SW3-Loopback2!ip prefix-list RT1-FW2-IPv4 seq 20 permit 10.1.255.24/30route-map RT1-FW2-IPv4 10 permit match ip address prefix-list RT1-FW2-IPv4进入题目中相应的直连接口和Loopback，宣告ipv6网段：ipv6 unicast-routing //开启ipv6 单播路由!router ospfv3 2 router-id 10.1.5.4!interface Loopback1 ipv6 ospf 2 area 2!interface GigaEthernet0/3 ipv6 ospf 2 area 2将以上所匹配的地址路由重发布到区域0中：router ospf 1redistribute connect route-map FW2-Loopback1redistribute connect route-map SW3-Loopback2redistribute connect route-map SW3-CPredistribute connect route-map RT1-FW2-IPv4FW2: router ospf 2 router-id 10.1.8.1 network 10.1.8.1/32 area 2 //发布Loopback1地址路由 network 10.1.255.24/30 area 2 //发布FW2与RT1的直连路由进入题目中相应的直连接口和Loopback，宣告ipv6网段：ipv6 router ospf 2 router-id 10.1.8.1!interface loopback1 ipv6 enable ipv6 ospf 2 area 2!interface ethernet0/2 ipv6 enable ipv6 ospf 2 area 2FW2 禁止学习到集团和分公司的所有路由:ip prefix-list zx seq 5 permit 10.1.8.1/32ip prefix-list zx seq 10 permit 10.1.3.2/32ip prefix-list zx seq 15 permit 10.1.110.0/30ip prefix-list zx seq 20 permit 10.1.255.24/30!route-map zx 10 permit match ip address prefix-list zxrouter ospf 1 redistribute static route-map zx（6）修改 ospf cost 为 100，实现 SW1 分别与 RT2、FW2 之间 ipv4 和 ipv6 互访流量优先通过 SW1_SW2_RT1 链路转发，SW2 访问 Internet ipv4 和 ipv6 流量优先通过 SW2_SW1_FW1 链路转发。
RT1:interface GigaEthernet0/2 ip ospf cost 100 //设置ospf cost为100 ipv6 ospf cost 100 //设置ipv6 ospf cost为100FW2:interface ethernet0/2 ip ospf cost 100 //设置ospf cost为100 ipv6 ospf cost 100 //设置ipv6 ospf cost为1006.RT1 串行链路、RT2 串行链路、FW1、AC1 之间分别运行 RIP 和 RIPng 协议，FW1、RT1、RT2 的 RIP 和 RIPng 发布 loopback2 地址路由， AC1 RIP 发布 loopback2 地址路由，AC1 RIPng 采用 route-map 匹配 prefix-list 重发布 loopback2 地址路由。RT1 配置 offset 值为 3 的 路由策略，实现 RT1-S1/0_RT2-S1/1 为主链路，RT1-S1/1_RT2-S1/0 为备份链路，ipv4 的 ACL 名称为AclRIP，ipv6 的ACL 名称为 AclRIPng。 RT1 的 S1/0 与 RT2 的 S1/1 之间采用 chap 双向认证，用户名为对端设 备名称，密码为 Key-1122。
RT1： aaa authentication login default none aaa authentication enable default none //取消登录认证aaa authentication ppp default local //PPP认证方式本地!username RT2 password 0 Key-1122 //设置用户名为对端设备名称，密码为Key-1122 interface Serial1/0 encapsulation ppp //封装ppp ppp authentication chap //验证方式为chap ppp chap hostname RT1 ppp chap password 0 Key-1122 //配置验证密码 ipv6 enable ! interface Serial1/1 encapsulation ppp ipv6 enable创建ipv4和ipv6访问控制列表：ip access-list standard AclRIP //配置名称为AclRIP的ipv4 ACL permit any sequence 10 ! ipv6 unicast-routing //开启ipv6单播路由! ipv6 access-list AclRIPng //配置名称为AclRIPng的ipv6 ACL permit ipv6 any any sequence 10 ! router rip 1 offset Serial1/1 in AclRIP 3 // 配置offset值为3 offset Serial1/1 out AclRIP 3 // 配置offset值为3! router ripng 1 offset Serial1/1 in AclRIPng 3 // 配置offset值为3 offset Serial1/1 out AclRIPng 3 // 配置offset值为3!interface Loopback2 ipv6 enable ip rip 1 enable ipv6 rip 1 enable ! interface GigaEthernet0/2 //为了互通与FW1，RT1与FW1的直连端口配置rip ipv6 enable ip rip 1 enable ipv6 rip 1 enable ! interface Serial1/0 ipv6 enable ip rip 1 enable ipv6 rip 1 enable ! interface Serial1/1 ipv6 enable ip rip 1 enable ipv6 rip 1 enable RT2： aaa authentication login default none aaa authentication enable default none //取消登录认证aaa authentication ppp default local //PPP认证方式本地!username RT1 password 0 Key-1122 //设置用户名为对端设备名称，密码为Key-1122 interface Serial1/0 encapsulation ppp //封装ppp ppp authentication chap //验证方式为chap ppp chap hostname RT2 ppp chap password 0 Key-1122 //配置验证密码 ipv6 enable ! interface Serial1/1 encapsulation ppp ipv6 enable! router rip 1 ！ipv6 unicast-routing //开启ipv6单播路由！router ripng 1 ！interface Loopback2 ipv6 enable ip rip 1 enable ipv6 rip 1 enable ! interface GigaEthernet0/1 //为了互通与AC1，RT2与AC1的直连端口配置rip ipv6 enable ip rip 1 enable ipv6 rip 1 enable ! interface Serial1/0 ipv6 enable ip rip 1 enable ipv6 rip 1 enable ! interface Serial1/1 ipv6 enable ip rip 1 enable ipv6 rip 1 enable FW1: router rip network 10.13.7.2/32 network 10.13.255.16/30 !ipv6 router rip network ethernet 0/2 //ipv6 宣告时用接口名称network Loopback2 AC1:ip prefix-list AC1-Loopback2 seq 5 permit 10.13.4.2/32 //创建前缀列表 ! route-map AC1-Loopback2 permit 10 //创建route-map，调用前缀列表 match ip address prefix-list AC1-Loopback2 !router rip network 10.13.4.2/32network 10.13.255.40/30redistribute connected route-map AC1-Loopback2 //调用route-map重发布Loopback2!router ipv6 rip!7.RT1 以太链路、RT2 以太链路之间运行 ISIS 协议，进程 1，分别 实现 loopback3 之间 ipv4 互通和 ipv6 互通。RT1、RT2 的 NET 分别为 10.0000.0000.0001.00 、 10.0000.0000.0002.00 ， 路 由 器 类 型 是 Level-2，接口网络类型为点到点。配置域 md5 认证和接口 md5 认证， 密码均为 Key-1122。
RT1:router isis 1 is-type level-2 //配置路由器类型为Level-2 authentication mode md5 //配置域md5 认证 authentication key 0 Key-1122 //密码为Key-1122 net 10.0000.0000.0001.00 //配置NET为10.0000.0000.0001.00! interface Loopback3 ipv6 enable ip router isis 1 ipv6 router isis 1 ! interface GigaEthernet0/0 ipv6 enable ip router isis 1 ipv6 router isis 1 isis network point-to-point //配置接口网络类型为点到点 isis circuit-type level-2 //配置路由器类型为Level-2 isis authentication mode md5 //配置接口md5 认证 isis authentication key 0 Key-1122 //密码为Key-1122 ! RT2:router isis 1 is-type level-2 //配置路由器类型为Level-2 authentication mode md5 //配置域md5 认证 authentication key 0 Key-1122 //密码为Key-1122 net 10.0000.0000.0002.00 //配置NET为10.0000.0000.0002.00! interface Loopback3 ipv6 enable ip router isis 1 ipv6 router isis 1 ! interface GigaEthernet0/0 ipv6 enable ip router isis 1 ipv6 router isis 1 isis network point-to-point //配置接口网络类型为点到点 isis circuit-type level-2 //配置路由器类型为Level-2 isis authentication mode md5 //配置接口md5 认证 isis authentication key 0 Key-1122 //密码为Key-1122 ! 8.RT2 配置 ipv4 nat，实现 AC1 ipv4 产品用 RT2 外网接口 ipv4 地址访问 Internet。RT2 配置 nat64，实现 AC1 ipv6 产品用 RT2 外网 接口 ipv4 地址访问 Internet，ipv4 地址转 ipv6 地址前缀为 64:ff9b::/96。
RT2:ip route default 200.200.200.5 //设置默认路由将所有未指明目的地的流量（即默认路由）转发到指定的下一跳地址，以便能成功访问外网.!interface GigaEthernet0/1ip nat insideipv6 nat //接口启动ipv6转换!interface GigaEthernet0/2ip nat outsideipv6 nat //接口启动ipv6转换!ip access-list standard ACL-NAT //约定NAT4转换规则 permit any sequence 10 ! ipv6 access-list ACL-NAT64 //约定NAT64转换规则 permit ipv6 2001:10:13:140::/64 any sequence 10 ! ip nat inside source list ACL-NAT interface GigaEthernet0/3 //ipv4转换规则 ! ipv6 nat v6v4 source list ACL-NAT64 interface GigaEthernet0/3 //ipv6转换规则 ipv6 nat prefix 64:FF9B::/96 v4-mapped ACL-NAT64 //设置ipv4 地址转 ipv6 地址前缀9.SW1、SW2、SW3、RT1、RT2 之间运行 BGP 协议，SW1、SW2、RT1 AS 号 65001、RT2 AS 号 65002、SW3 AS 号 65003。
（1）SW1、SW2、SW3、RT1、RT2 之间通过 loopback1 建立 ipv4 和 ipv6 BGP 邻居。SW1 和 SW2 之间财务通过 loopback2 建立 ipv4 BGP 邻居，SW1 和 SW2 的 loopback2 互通采用静态路由。
（2）SW1、SW2、SW3、RT2 分别只发布营销、法务、财务、人力等 ipv4 和 ipv6 路由；RT1 发布办事处营销 ipv4 和 ipv6 路由到 BGP。
SW1:router bgp 65001 //启用BGP，as为65001 bgp router-id 10.1.1.1 //指定router-id network 10.1.12.0/24 //SW1发布营销路由 network 10.1.13.0/24 //SW1发布法务路由 network 10.1.15.0/24 //SW1发布人力路由 neighbor 10.1.2.1 remote-as 65001 //建立ipv4邻居关系 neighbor 10.1.2.1 update-source Loopback1 //指定ipv4更新源为Loopback1 neighbor 10.1.2.1 next-hop-self //与IBGP指定下一跳配置 neighbor 10.1.3.1 remote-as 65003 neighbor 10.1.3.1 ebgp-multihop 255 //与ebgp建立IPv4邻居关系 neighbor 10.1.3.1 update-source Loopback1 neighbor 2001:10:1:2::1 remote-as 65001 //建立ipv6邻居关系 neighbor 2001:10:1:2::1 update-source Loopback1 //指定ipv6更新源为Loopback1 no neighbor 2001:10:1:2::1 activate //在ipv4中取消IPv6中激活 neighbor 2001:10:1:3::1 remote-as 65001 neighbor 2001:10:1:3::1 update-source Loopback1 //指定ipv6更新源为Loopback1 no neighbor 2001:10:1:3::1 activate //在ipv4中取消IPv6中激活 address-family ipv6 unicast network 2001:10:1:12::/64 //SW1发布营销ipv6路由 network 2001:10:1:13::/64 //SW1发布法务ipv6路由 network 2001:10:1:15::/64 //SW1发布人力ipv6路由 neighbor 2001:10:1:2::1 activate neighbor 2001:10:1:3::1 activate exit-address-family! address-family ipv4 vrf Finance network 10.1.14.0/24 //发布财务路由 neighbor 10.1.2.2 remote-as 65001 neighbor 10.1.2.2 update-soure Loopback2 exit-address-family! address-family ipv6 vrf Finance network 2001:10:1:14::/64 //发布财务路由 neighbor 2001:10:1:2::2 remote-as 65001 neighbor 2001:10:1:2::2 update-soure Loopback2 exit-address-family!ip route vrf Finance 10.1.2.2/32 10.1.255.2 //配置静态路由与SW2互通（10.1.2.2是目标地址SW2的Loopback2的ip地址，10.1.255.2是下一跳地址（即对端 vpn E1/0/23的ip地址）!router ipv6 ospf 2 vrf Finance router-id 10.1.1.2!interface Vlan1023 ip vrf forwarding Finance ipv6 router ospf area 2 tag 2!interface Loopback2 ip vrf forwarding Finance ipv6 router ospf area 2 tag 2SW2:router bgp 65001 bgp router-id 10.1.2.1 network 10.1.22.0/24 network 10.1.23.0/24 network 10.1.25.0/24 neighbor 10.1.1.1 remote-as 65001 neighbor 10.1.1.1 update-source Loopback1 neighbor 10.1.1.1 next-hop-self neighbor 10.1.3.1 remote-as 65003 neighbor 10.1.3.1 ebgp-multihop 255 neighbor 10.1.3.1 update-source Loppback1 neighbor 10.1.5.1 remote-as 65001 neighbor 10.1.5.1 update-source Loopback1 neighbor 10.1.5.1 next-hop-self neighbor 2001:10:1:1::1 remote-as 65001 neighbor 2001:10:1:1::1 update-source Loopback1 no neighbor 2001:10:1:1::1 activate neighbor 2001:10:1:3::1 remote-as 65001 neighbor 2001:10:1:3::1 update-source Loopback1 no neighbor 2001:10:1:3::1 activate neighbor 2001:10:1:5::1 remote-as 65001 neighbor 2001:10:1:5::1 update-source Loopback1 no neighbor 2001:10:1:5::1 activate address-family ipv6 unicast network 2001:10:1:22::/64 network 2001:10:1:23::/64 network 2001:10:1:25::/64 neighbor 2001:10:1:1::1 activate neighbor 2001:10:1:3::1 activate neighbor 2001:10:1:5::1 activate exit-address-family! address-family ipv4 vrf Finance network 10.1.24.0/24 neighbor 10.1.1.2 remote-as 65001 neighbor 10.1.1.2 update-source Loopback2 exit-address-family!address-family ipv6 vrf Finance network 2001:10:1:24::/64 neighbor 2001:10:1:1::2 remote-as 65001 neighbor 2001:10:1:1::2 update-soure Loopback2 exit-address-family!ip route vrf Finance 10.1.1.2/32 10.1.255.1 //配置静态路由与SW1互通（10.1.1.2是目标地址SW1的Loopback2的ip地址，10.1.255.1是下一跳地址（即对端 vpn E1/0/23的ip地址）!router ipv6 ospf 2 vrf Finance router-id 10.1.2.2!interface Vlan1023 ip vrf forwarding Finance ipv6 router ospf area 2 tag 2!interface Loopback2 ip vrf forwarding Finance ipv6 router ospf area 2 tag 2SW3:router bgp 65003 bgp router-id 10.1.3.1 network 10.1.32.0/24 network 10.1.33.0/24 network 10.1.35.0/24 neighbor 10.1.1.1 remote-as 65001 neighbor 10.1.1.1 ebgp-multihop 255 neighbor 10.1.1.1 update-source Loopback1 neighbor 10.1.2.1 remote-as 65001 neighbor 10.1.2.1 ebgp-multihop 255 neighbor 10.1.2.1 update-source Loopback1 neighbor 2001:10:1:1::1 remote-as 65001 neighbor 2001:10:1:1::1 ebgp-multihop 255 neighbor 2001:10:1:1::1 update-source Loopback1 no neighbor 2001:10:1:1::1 activate neighbor 2001:10:1:2::1 remote-as 65001 neighbor 2001:10:1:2::1 ebgp-multihop 255 neighbor 2001:10:1:2::1 update-source Loopback1 no neighbor 2001:10:1:2::1 activate address-family ipv6 unicast network 2001:10:1:32::/64 network 2001:10:1:33::/64 network 2001:10:1:35::/64 neighbor 2001:10:1:1::1 activate neighbor 2001:10:1:2::1 activate exit-address-familyRT1:router bgp 65001 no synchronization //这个是设备默认的，可以不用敲 bgp router-id 10.1.5.1 bgp log-neighbor-changes //这个是设备默认的，可以不用敲 network 10.1.110.0/24 //发布办事处ipv4营销路由 neighbor 10.1.2.1 remote-as 65001 neighbor 10.1.2.1 update-source Loopback1 neighbor 10.1.2.1 next-hop-self neighbor 10.1.6.1 remote-as 65002 neighbor 10.1.6.1 ebgp-multihop 255 neighbor 10.1.6.1 update-source Loopback1 neighbor 2001:10:1:2::1 remote-as 65001 neighbor 2001:10:1:2::1 update-source Loopback1 no neighbor 2001:10:1:2::1 activate neighbor 2001:10:1:6::1 remote-as 65002 neighbor 2001:10:1:6::1 ebgp-multihop 255 neighbor 2001:10:1:6::1 update-source Loopback1 no neighbor 2001:10:1:6::1 activate address-family ipv6 network 2001:10:1:110::1/64 //发布办事处ipv6营销路由 no synchronization //这个是设备默认的，可以不用敲 neighbor 2001:10:1:2::1 activate neighbor 2001:10:1:6::1 activate exit-address-family!RT2:router bgp 65002 no synchronization //这个是设备默认的，可以不用敲 bgp router-id 10.1.6.1 bgp log-neighbor-changes //这个是设备默认的，可以不用敲 neighbor 10.1.5.1 remote-as 65001 neighbor 10.1.5.1 ebgp-multihop 255 neighbor 10.1.5.1 update-source Loopback1 neighbor 2001:10:1:5::1 remote-as 65001 neighbor 2001:10:1:5::1 ebgp-multihop 255 neighbor 2001:10:1:5::1 update-source Loopback1 no neighbor 2001:10:1:5::1 activate! address-family ipv6 no synchronization //这个是设备默认的，可以不用敲 neighbor 2001:10:1:5::1 activate exit-address-family（3）SW3 营销分别与 SW1 和 SW2 营销 ipv4 和 ipv6 互访优先在 SW3_SW1 链路转发；SW3 法务及人力分别与 SW1 和 SW2 法务及人力 ipv4 和 ipv6 互访优先在 SW3_SW2 链路转发，主备链路相互备份；用 prefix-list、route-map 和 BGP 路径属性进行选路，新增 AS 65000。
SW3:ip prefix-list SW1-SW2-FWRL seq 5 permit 10.1.13.1/24ip prefix-list SW1-SW2-FWRL seq 10 permit 10.1.15.1/24ip prefix-list SW1-SW2-FWRL seq 15 permit 10.1.25.1/24ip prefix-list SW1-SW2-FWRL seq 20 permit 10.1.23.1/24ip prefix-list SW1-SW2-YX seq 5 permit 10.1.12.1/24ip prefix-list SW1-SW2-YX seq 10 permit 10.1.22.1/24ip prefix-list SW3-FWRL seq 5 permit 10.1.33.1/24ip prefix-list SW3-FWRL seq 10 permit 10.1.35.1/24ip prefix-list SW3-YX seq 5 permit 10.1.32.1/24!ipv6 prefix-list SW1-SW2-FWRL seq 5 permit 2001:10:1:13::1/64ipv6 prefix-list SW1-SW2-FWRL seq 10 permit 2001:10:1:15::1/64ipv6 prefix-list SW1-SW2-FWRL seq 15 permit 2001:10:1:23::1/64ipv6 prefix-list SW1-SW2-FWRL seq 20 permit 2001:10:1:25::1/64ipv6 prefix-list SW1-SW2-YX seq 5 permit 2001:10:1:12::1/64ipv6 prefix-list SW1-SW2-YX seq 10 permit 2001:10:1:22::1/64ipv6 prefix-list SW3-FWRL seq 5 permit 2001:10:1:33::1/64ipv6 prefix-list SW3-FWRL seq 10 permit 2001:10:1:35::1/64ipv6 prefix-list SW3-YX seq 5 permit 2001:10:1:32::1/64!route-map SW1-SW2-FWRL permit 10 match ip address prefix-list SW1-SW2-FWRL set as-path prepend 65000 //新增as，便于选路 set ip next-hop 10.1.2.1 !route-map SW1-SW2-FWRL permit 20 //用于备份!route-map SW1-SW2-YX permit 10 match ip address prefix-list SW1-SW2-YX set as-path prepend 65000 set ip next-hop 10.1.1.1 //指定流量都往SW1走!route-map SW1-SW2-YX permit 20!route-map SW3-FWRL permit 10 match ip address prefix-list SW3-FWRL set as-path prepend 65000 set ip next-hop 10.1.2.1!route-map SW3-YX permit 10 match ip address prefix-list SW3-YX set as-path prepend 65000 set ip next-hop 10.1.1.1!route-map SW3-YX permit 20!route-map SW1-SW2-FWRL-IPv6 permit 10 match ipv6 address prefix-list SW1-SW2-FWRL-IPv6 set as-path prepend 65000 set ipv6 next-hop 2001:10:1:2::1!route-map SW1-SW2-FWRL-IPv6 permit 20!route-map SW1-SW2-YX-IPv6 permit 10 match ipv6 address prefix-list SW1-SW2-YX-IPv6 set as-path prepend 65000 set ipv6 next-hop 2001:10:1:1::1!route-map SW1-SW2-YX-IPv6 permit 20!route-map SW3-FWRL-IPv6 permit 10 match ipv6 address prefix-list SW3-FWRL-IPv6 set as-path prepend 65000 set ipv6 next-hop 2001:10:1:2::1!route-map SW3-FWRL-IPv6 permit 20!route-map SW3-YX-IPv6 permit 10 match ipv6 address prefix-list SW3-YX-IPv6 set as-path prepend 65000 set ipv6 next-hop 2001:10:1:1::1!route-map SW3-YX-IPv6 permit 20!router bgp 65003 !neighbor 10.1.1.1 route-map SW1-SW2-FWRL-IPv4 in //FWRL从SW1进SW3的流量优先从SW2-SW3走 neighbor 10.1.1.1 route-map SW3-FWRL-IPv4 out //FWRL从SW3出的流量优先从SW3-SW2走! neighbor 10.1.2.1 route-map SW1-SW2-YX-IPv4 in //YX从SW2进SW3的流量优先从SW1-SW3走 neighbor 10.1.2.1 route-map SW3-YX-IPv4 out //YX从SW3出的流量优先从SW3-SW1走！ address-family ipv6 unicast neighbor 2001:10:1:1::1 route-map SW1-SW2-FWRL-IPv6 in neighbor 2001:10:1:1::1 route-map SW3-FWRL-IPv6 out neighbor 2001:10:1:2::1 route-map SW1-SW2-YX-IPv6 in neighbor 2001:10:1:2::1 route-map SW3-YX-IPv6 out exit-address-family10.利用 BGP MPLS VPN 技术，RT1 与 RT2 以太链路间运行多协议标 签交换、标签分发协议。RT1与RT2间创建财务VPN实例，名称为Finance， RT1 的 RD 值为 1:1，export rt 值为 1:2，import rt 值为 2:1；RT2 的 RD 值为 2:2。通过两端 loopback1 建立 VPN 邻居，分别实现两端 loopback5 ipv4 互通和 ipv6 互通。
RT1:ipv6 unicast-routingipv6 vrf Finance //创建ipv6 VRF，并进入VRF配置模式 rd 1:1 route-target export 1:2 //给出去的流量打上标签(因为1:2是出口标签，所以RT2的import是1:2，接受RT1发出的标签) route-target import 2:1 /接受进入的标签流量(因为2:1是进入标签，所以RT2的export是2:1,RT1接受发出的2:1标签)!mpls ip //全局启动MPLSmpls ldp router-id 10.1.5.1 //配置ldp路由标识!!ip vrf Finance //创建VRF，并进入VRF配置模式 rd 1:1 route-target export 1:2 route-target import 2:1!interface Loopback1 ipv6 enable mpls ip encapsulate!interface Loopback5 ip vrf forwarding Finance ipv6 enable ipv6 vrf forwarding Finance mpls ip encapsulate!interface GigaEthernet0/0 mpls ip //启动接口的MPLS功能 mpls ip encapsulate mpls ldp enable //在接口启动ldp!router bgp 65001 no synchronization //这个是设备默认的，可以不用敲 bgp log-neighbor-changes //这个是设备默认的，可以不用敲！ address-family vpnv4 //配置对端为VPNv4邻居 neighbor 10.1.6.1 activate neighbor 10.1.6.1 send-community extended exit-address-family! address-family vpnv6 //配置对端为VPNv6邻居 neighbor 2001:10:1:6::1 activate neighbor 2001:10:1:6::1 send-community extended exit-address-family! address-family ipv4 vrf Finance no synchronization //这个是设备默认的，可以不用敲 network 10.1.5.5/32 exit-address-family! address-family ipv6 vrf Finance no synchronization //这个是设备默认的，可以不用敲 network 2001:10:1:5::5/128 exit-address-familyRT2:ipv6 unicast-routingipv6 vrf Finance rd 2:2 route-target import 1:2 route-target export 2:1!!!mpls ipmpls ldp router-id 10.1.6.1!!ip vrf Finance rd 2:2 route-target export 1:2 route-target import 2:1!interface Loopback1 ipv6 enable mpls ip encapsulate!interface Loopback5 ip vrf forwarding Finance ipv6 enable ipv6 vrf forwarding Finance mpls ip encapsulate!interface GigaEthernet0/0 mpls ip //启动接口的MPLS功能 mpls ip encapsulate mpls ldp enable!router bgp 65002 no synchronization //这个是设备默认的，可以不用敲 bgp log-neighbor-changes //这个是设备默认的，可以不用敲! address-family vpnv4 neighbor 10.1.5.1 activate neighbor 10.1.5.1 send-community extended exit-address-family! address-family vpnv6 neighbor 2001:10:1:5::1 activate neighbor 2001:10:1:5::1 send-community extended exit-address-family! address-family ipv4 vrf Finance no synchronization //这个是设备默认的，可以不用敲 network 10.1.6.5/32 exit-address-family! address-family ipv6 vrf Finance no synchronization //这个是设备默认的，可以不用敲 network 2001:10:1:6::5/128 exit-address-family四、无线部署
1.AC1 loopback1 ipv4 和 ipv6 地址分别作为 AC1 的 ipv4 和 ipv6 管理地址。AP 二层自动注册，AP 采用 MAC 地址认证。配置 2 个 ssid， 分别为 skills-2.4G 和 skills-5G。skills-2.4G 对应 vlan140，用 network 140 和 radio1（模式为 n-only-g）,用户接入无线网络时需要 采用基于 WPA-personal 加密方式，密码为 Key-1122。skills-5G 对应 vlan150，用 network 150 和 radio2（模式为 n-only-a），不需要认证， 隐藏 ssid，skills-5G 用倒数第一个可用 VAP 发送 5G 信号。
AC1: wireless //在全局模式下配置enable //启用无线功能！no auto-ip-assign //关闭无线特性自动指定 IP 地址功能！static-ip 10.1.4.1 //设置IPv4管理地址static-ipv6 2001:10:1:4::1 //设置IPv6管理地址！ap authentication mac //采用MAC地址认证ap database 00-03-0f-d9-cd-c0 //AP的MAC地址！discovery vlan-list 130 //配置二层广播发现!(如果ap上线不了，可以敲这个三层发现):discovery ipv6-list 2001:10:1:130::1discovery ip-list 10.1.130.1！network 140 //设置SSID，采用WPA-personal加密方式，对应vlan140security mode wpa-personalwpa key Key-1122 //注意秘钥ssid skills-2.4Gvlan 140！network 150security mode none //配置无认证ssid skills-5Ghide-ssid //隐藏SSIDvlan 150！ap profile 1radio 1mode n-only-g //在模板内配置2.4G信号vap 0network 140enable！radio 2mode n-only-a //在模板内配置5G信号vap 15network 150enable 2.当 AP 上线，如果 AC 中储存的 Image 版本和 AP 的 Image 版本号 不同时，会触发 AP 自动升级。AP 失败状态超时时间及探测到的客户端 状态超时时间都为 2 小时。
AC1:wirelessap auto-upgrade //AP自动升级agetime ap-failure 2 //设置AP失败状态超时时间2小时agetime detected-clients 2 //探测到的客户端状态超时时间都为2小时3.MAC 认证模式为黑名单，MAC 地址为 80-45-DD-77-CC-48 的无线 终端采用全局配置 MAC 认证。
AC1:wrelessmac-authentication-mode black-list //设置MAC认证模式为黑名单known-client 80-45-DD-77-CC-48 action global-action //设置MAC地址为80-45-DD-77-CC-48的无线终端采用全局配置MAC认证!network 140mac authentication local!network 150mac authentication local4.配置 vlan110 无线接入用户上下行最大带宽为 800Mbps，arp 上 下行最大速率为 6packets/s。
AC1:wirelessap client-qos//启用client-qos功能network 110client-qos enable //启动Network QoS 功能client-qos bandwidth-limit up 800000 //配置上行最大带宽client-qos bandwidth-limit down 800000 //配置下行最大带宽client-qos bandwidth-limit arp up 6 //配置ARP上行最大速率client-qos bandwidth-limit arp down 6 //配置ARP下行最大速率5.配置 vlan110 无线接入用户上班时间（工作日 09:00-17:00）访 问 Internet https 上下行 CIR 为 1Mbps，CBS 为 20Mbps，PBS 为 30Mbps， exceed-action 和 violate-action 均为 drop。时间范围名称、控制列 表名称、分类名称、策略名称均为 Skills。
AC1:time-range Skills //配置时间范围名称为Skillsperiodic weekdays 09:00:00 to 17:00:00 //设置无线接入用户上班时间!ip access-list extended Skills //按要求配置访问控制列表约束vlan110permit tcp 10.1.140.0 0.0.0.255 any-destination d-port 443 time-range Skills!class-map Skillsmatch access-group Skills //设置分类!policy-map Skills //设置策略class Skillspolicy 1000 20000 30000 exceed-action drop violate-action drop!wirelessap client-qos //启用client-qos功能!network 110client-qos enable //启动Network QoS 功能client-qos diffserv-policy up Skills //运用策略设置上下的CIR，CBS，PBSclient-qos diffserv-policy down Skills6.开启 Radio 的自动信道调整，每天上午 10:00 触发信道调整功能。
AC1:wirelessap profile 1 //进入信道radio 1channel auto //开启Radio自动信道调整exitradio 2channel auto //开启Radio自动信道调整 exitchannel-plan an time 10:00 //每天上午10:00触发信道调整功能channel-plan bgn time 10:007.开启 AP 组播广播突发限制功能；AP 收到错误帧时，将不再发送 ACK 帧；AP 发送向无线终端表明 AP 存在的帧时间间隔为 1 秒。
AC1:wirelessap profile 1radio 1rate-limit //开启AP组播广播突发限制功能incorrect-frame-no-ack // AP收到错误帧时，将不再发送ACK帧beacon-interval 1000 //AP发送向无线终端表明AP存在的帧时间间隔为1秒!radio 2rate-limitincorrect-frame-no-ackbeacon-interval 10008.AP 发射功率为 90%。
AC1:Wirelessap database 00-03-0f-c1-a8-b0 //注意是AP的MAC地址!radio 1 power 90radio 2 power 90!ap profile 1radio 1power default 90!radio 2power default 90 // AP发射功率为90%五、安全维护
说明：ip 地址按照题目给定的顺序用“ip/mask”表示，ipv4 any 地址用 0.0.0.0/0，ipv6 any 地址用::/0，禁止用地址条目，否则按 零分处理。

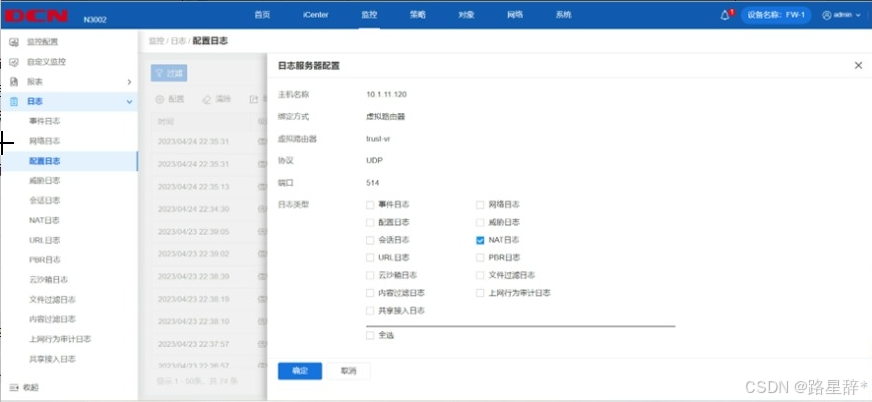

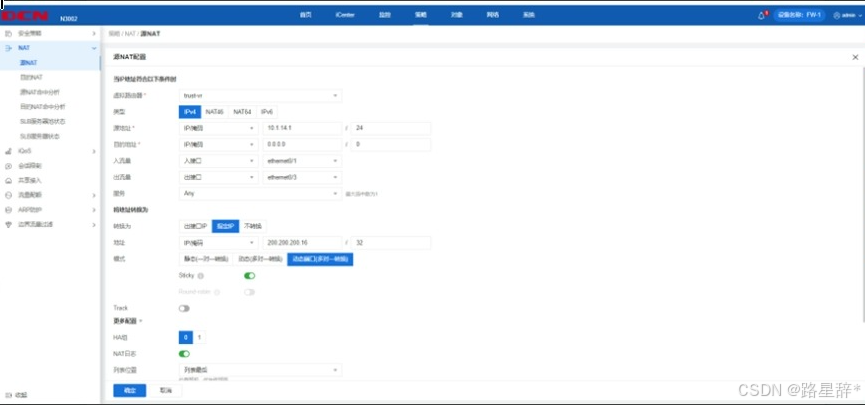

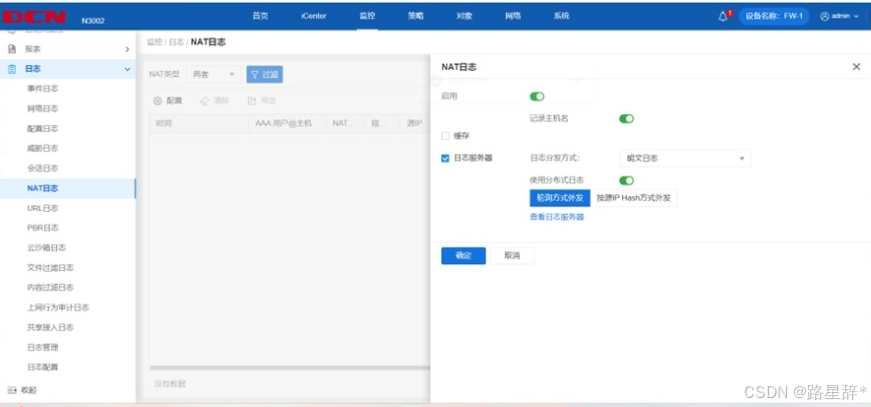

1.FW1 配置 ipv4 nat，实现集团产品 1 段 ipv4 访问 Internet ipv4， 转换 ip/mask 为 200.200.200.16/28，保证每一个源 ip 产生的所有会 话将被映射到同一个固定的 IP 地址；当有流量匹配本地址转换规则时 产生日志信息，将匹配的日志发送至 10.1.11.120 的 UDP 514 端口， 记录主机名，用明文轮询方式分发日志；开启相关特性，实现扩展 nat 转换后的网络地址端口资源。

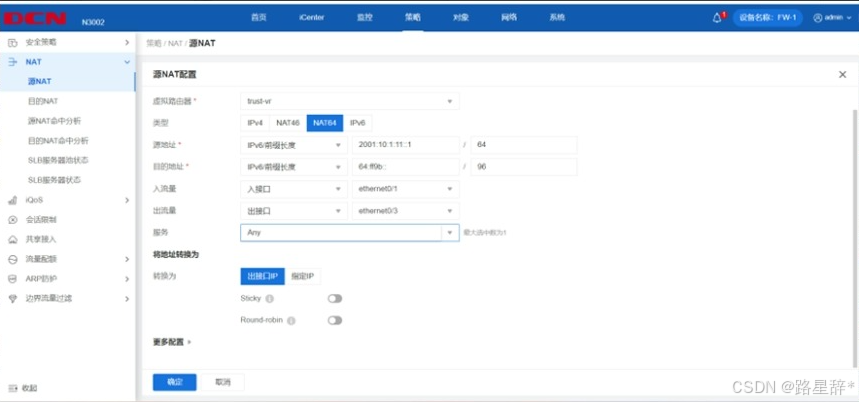

2.FW1 配置 nat64，实现集团产品 1 段 ipv6 访问 Internet ipv4， 转换为出接口 IP，ipv4 转 ipv6 地址前缀为 64:ff9b::/96。

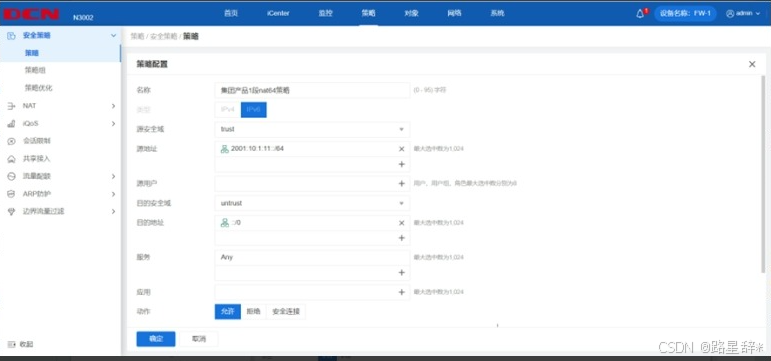

3.FW1 和 FW2 策略默认动作为拒绝，FW1 允许集团产品 1 段 ipv4 和 ipv6 访问 Internet 任意服务。

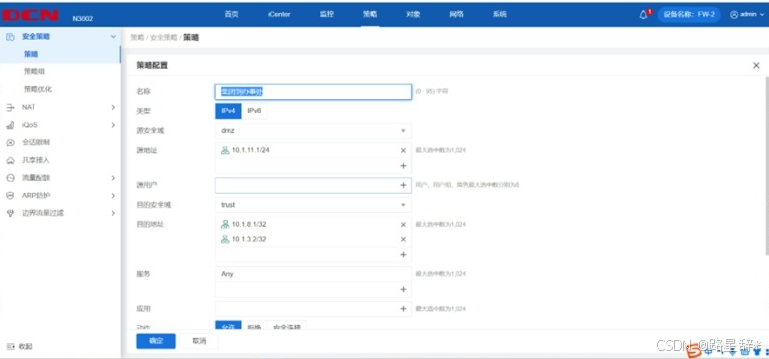

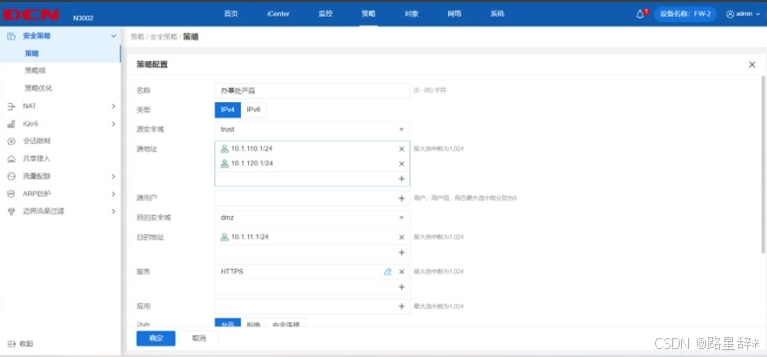

4.FW2 允许办事处产品 ipv4 访问集团产品 1 段 https 服务，允许 集团产品 1 段访问办事处产品 ipv4、FW2 loopback1 ipv4、SW3 模拟 办事处 loopback2 ipv4。

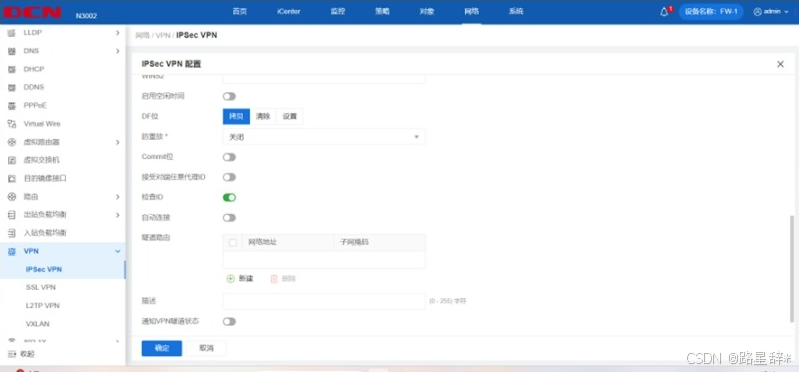

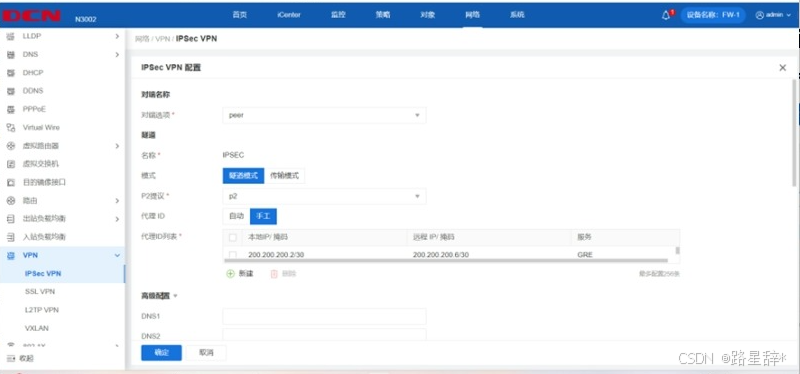

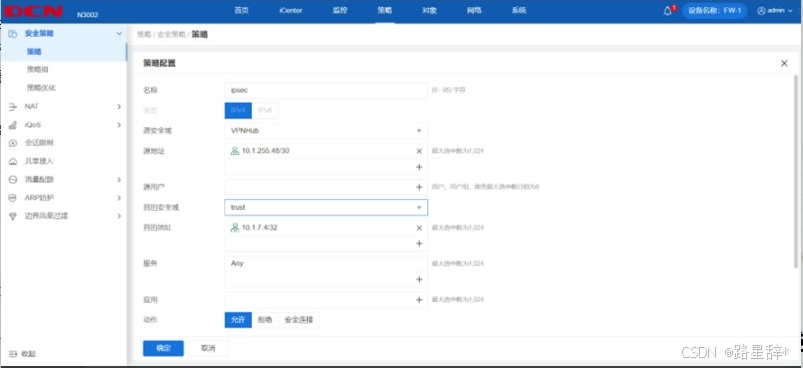

5.FW1 与 RT2 之间用 Internet 互联地址建立 GRE Over IPSec VPN， 实现 loopback4 之间的加密访问。
#RT2:crypto isakmp key 0 Key-1122 address 200.200.200.2 255.255.255.252crypto isakmp policy 10authentication pre-shareencryption 3desgroup 2hash md5crypto ipsec transform-set ipsec esp-3des esp-md5-hmaccrypto map ipsecmap 10 ipsec-isakmpmatch address ipsecaclset peer 200.200.200.2set transform-set ipsecinterface Tunnel4ip add 10.1.255.50 255.255.255.252tunnel source 200.200.200.6tunnel destination 200.200.200.2ip route default 200.200.200.5ip route 10.1.7.4 255.255.255.255 Tunnel4ip access-list extended ipsecaclpermit gre 200.200.200.6 255.255.255.252 200.200.200.2 255.255.255.252 //\'（配置感兴趣流）Int g 0/3Crypto map ipsecmap //\'最后一步外网口关联crypto map (这个地方吃过大亏)FW1:Ip route 0.0.0.0/0 200.200.200.1ip route 10.1.7.4 255.255.255.255 Tunnel4配置路由tunnel gre “gre”source 200.200.200.2destination 200.200.200.6interface ethernet0/3next-tunnel ipsec IPSEC#interfae tunnel4Zone “VPNHub”Tunnel gre “gre” gw 10.1.255.50 （指向对端tunnel的ip）即本地网关

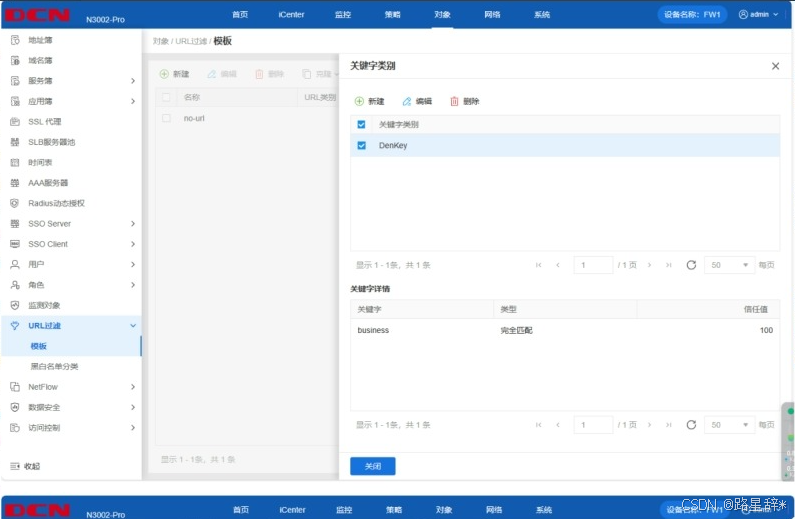

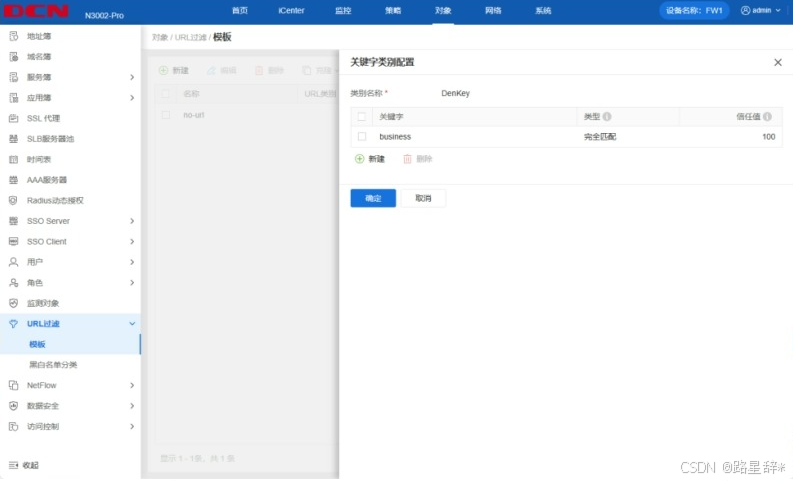

6.FW1 配置邮件内容过滤，规则名称和类别名称均为“DenyKey”， 过滤含有“business”字样的邮件。

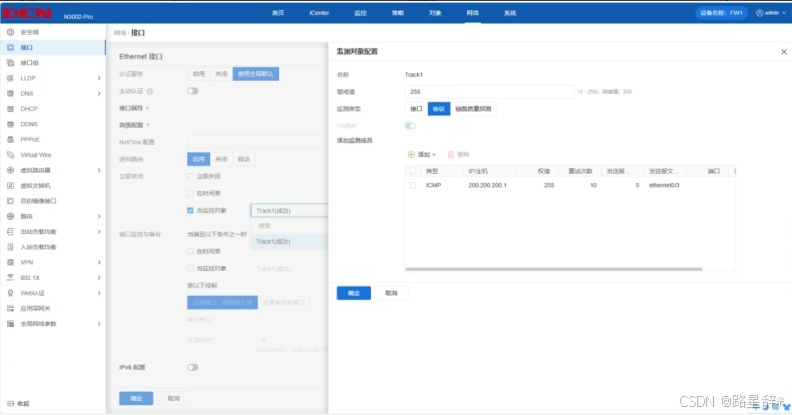

7.FW1 通过 ping 监控外网网关地址，监控对象名称为 Track1，每 隔 5S 发送探测报文，连续 10 次收不到监测报文，就认为线路故障， 关闭外网接口。

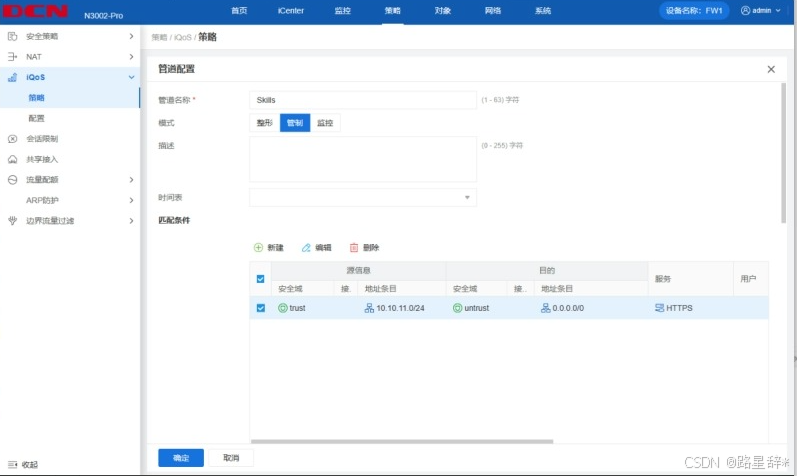

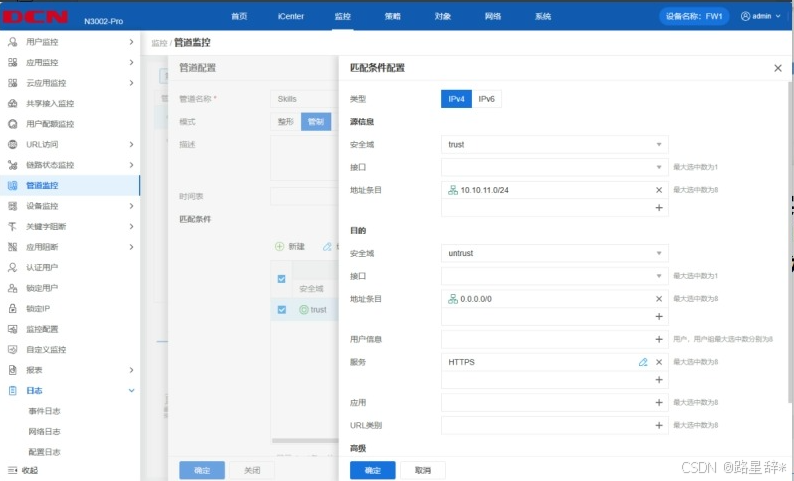

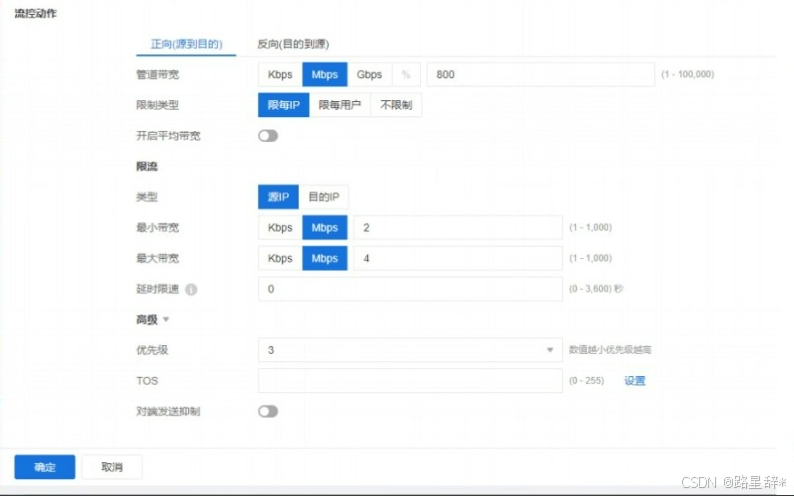

8.FW1 利用 iQoS，实现集团产品 1 段访问 Internet https 服务时， 上下行管道带宽为 800Mbps，限制每 IP 上下行最小带宽 2Mbps、最大 带宽 4Mbps、优先级为 3，管道名称为 Skills，模式为管制。
