阳光算法：一种比RRT*更快的平面移动机器人复杂场景下路径规划算法

技术文档

本方法由燕山大学机械国重教师邓英杰、徐艺菲共同提出，构建了一种全新的基于采样的平面路径规划算法，其工作原理完全不同于现有RRT系列算法，更加适合解决迷宫等复杂地形下的全局路径规划问题。该算法非常简捷，效率较高，其计算复杂度经证明比RRT*更低。目前，该算法已发表在如下期刊，且源代码已开源。

Y. Deng and Y. Xu, Sunlight Algorithm: A Novel Shortest Path Planning Technique for Unmanned Surface Vehicles With Enhanced Search Efficiency, IEEE Transactions on Intelligent Transportation Systems, 2025，doi: 10.1109/TITS.2025.3590007.

传统路径规划算法包括：基于网格的算法和基于采样的算法两大类。基于网格的算法，如A*、Dijkstra、快速行进算法等均需要依托地图网格进行路径寻优，算法精度受到网格精度的影响。基于采样的算法，以RRT及其变体为代表，具有不需要环境建模，计算速度快的优点。RRT*算法作为RRT的里程碑式改进，被证明具有渐近最优性，目前已经被广泛应用在各个路径规划领域。在RRT*基础上的改进，如Q-RRT*、F-RRT*等也被认为是具有重要学术意义的研究。然而，作者在进行RRT*算法应用时，发现：RRT*在复杂场景下的路径搜索效率很低，通常需要迭代上万次才能找到最优路径，且当采样点数目过多时，RRT*的Rewire机制会严重制约算法的速度。

那么，有没有一种在复杂环境下，又快又好的路径规划算法呢？现在很多关于路径规划的研究侧重于将多种新颖的方法结合，或者将深度强化学习技术引入，已经很少有人关注基础但又实用的路径规划算法研究了。作者在观看完电影《普罗米修斯》后，对其中无人机洞穴地形扫描的科幻场景印象深刻，其中，无数个小无人机通过不断对洞穴中的各个方向探测扫描，逐步建立起整个洞穴的地图信息。如果我们把无人机作为光子，从起点发射无数个光子，每个光子照射到边界后，在该位置重新发射无数个光子，不断重复该过程，那么绝对也能从起点找到一条到终点的最短路径，无论该环境有多复杂。该思路模拟阳光的照射行为，于是将其起名为：阳光算法。如果我们在每个点发射无数条光线，那么光子采样到的点也有无数个，计算量也太大了，根本不合理。在算法运行中，其实并不需要无数条光线，假设0-360度范围内，每间隔1度发射1条光线，采样效果也很好，如图1左侧所示。另外，并不是每个被照射的点都有意义，最短的路径永远出现在拐角处，我们只需要采集地形或障碍边缘的切点就好了，如图1右侧所示。

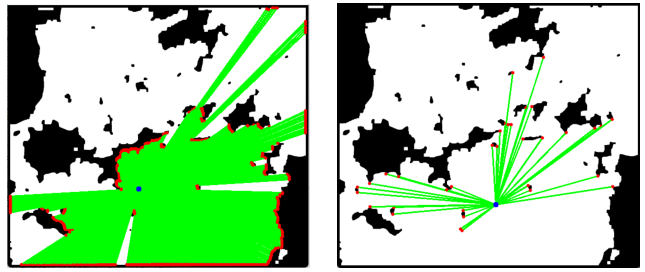

图1 左图为360度照射采样，右图为切点采样（蓝色点是太阳，红色点是采样点）

好了，了解了基本原理，下面开始讲作者发明的这个算法，这个算法非常简单，包括3段主要代码，又简单又实用，只要高中的数学知识就够了。还记得上一段讲的那个切点吗？这个切点的采样是有讲究的，作者通过判断相邻两根光线的长度差来判断是否存在切点。如果长度差超过一个阈值，则说明切点存在，切点位置的选择方法为：在相邻两根光线中长度较长那根光线的方向上，拓展一个长度较短那根光线的长度+1个前向距离的长度。如图2所示。

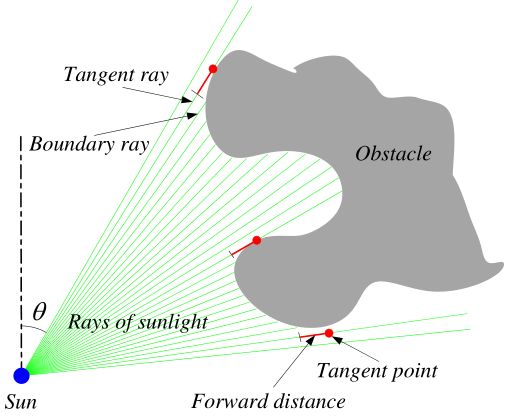

图2 切点的采样方法

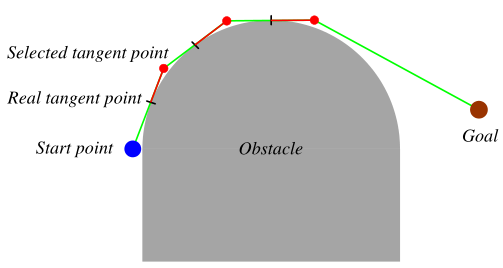

可能有人会问，为啥还要引入一个前向距离呢，直接采样切点就行了啊？其实，其作用在于拟合障碍物边界并避免被困住。例如，对于如图3所示的曲线障碍边界，如果没有前向距离，切点会被困住，阳光不会前进，引入了前向距离后，就能通过障碍边界并照射到终点了。

图3 前向距离的作用

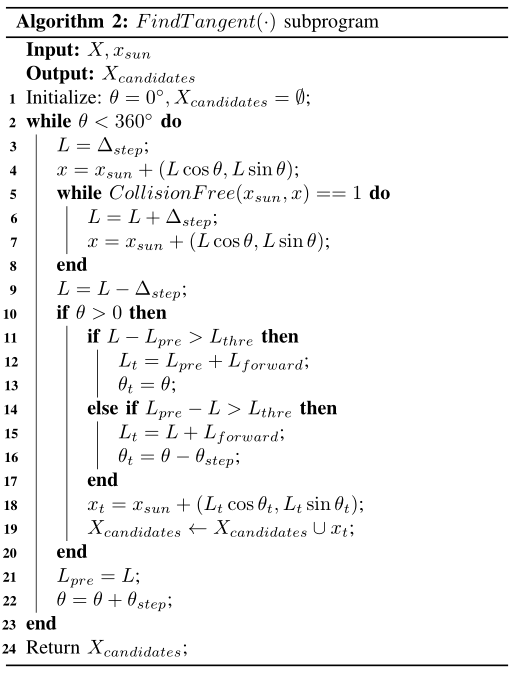

切点采样的伪代码如Algorithm 2所示，原理和上面讲的一样， $L_{thre}$ 就是判断是否存在切点的阈值， $L_{forward}$ 就是前向距离， $\\Delta_{step}$ 是采样的长度步长， $\\theta_{step}$ 是阳光照射角度的步长。

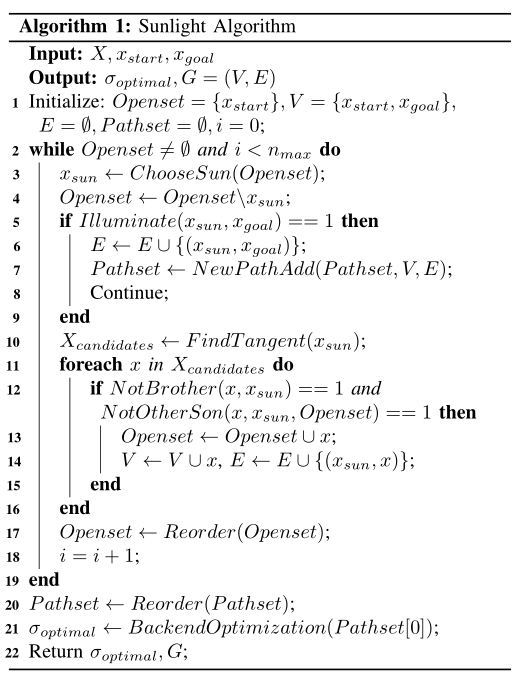

然后，介绍主程序代码，如Algorithm 1所示。首先，设置一个开集Openset用于存放上面的切点，该开集最初只存储了起点 $x_{start}$ ，其他的变量不重要，边和顶点的定义和大多数论文是一样的。当开集不为空，或者迭代次数少于最大次数就一直运行（这块根据需要调整，比如：当路径长度不再减少了就停止程序等）。通过ChooseSun函数从开集里取出一个点作为太阳 $x_{sun}$ ，这个选取太阳的方法，我们在论文里用了和A*算法一样的启发式搜索策略，当然，只按照广度优先原则选取也可以，即优先考虑经由光线路径到达起点的距离最近的点。每选取一个 $x_{sun}$ 后，将该点从Openset中移除。判断 $x_{sun}$ 是否可以直接照射到终点 $x_{goal}$ ，若可以，则发现新路径，并将该路径放入搜索到的路径集Pathset。接下来，通过上段的FindTangent函数找到 $x_{sun}$ 的所有切点，并放入 $X_{candidates}$ 集合中，引入本方法中的两个重要机制对集合中的点进行筛选，即NotBrother和NotOtherSon机制。Brother的意思是： $x_{sun}$ 的切点同时也能被它的父节点直接照射到，经过 $x_{sun}$ 再连接到这样的切点并不是最优路径，因为直接通过它父节点连接到该切点的路径更短。如图4所示，可知黑色的切点可以被父节点直接照射到，是 $x_{sun}$ 的Brother，故这些切点无效，只有红色的点无法被父节点照射到，NotBrother=1。NotOtherSon表示：该切点只有通过 $x_{sun}$ 到起点的路径最短，而通过Openset中其他点到起点的路径要么比较长，要么会碰到障碍物。只有当切点同时满足NotBrother和NotOtherSon两个条件时，才会被放入Openset。最后，对Openset里所有的点进行重新排序，按照该切点到起点的路径长度从小到大排序，该排序只影响上述第2步中的ChooseSun，迭代次数+1。至此，主代码结束，Pathset会存储所有路径，是不是很简单？

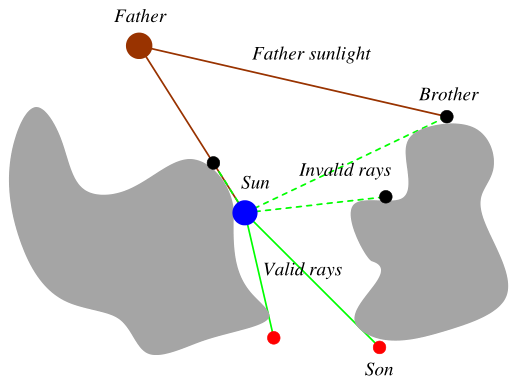

图4 NotBrother机制（黑色的切点是Brother，红色的切点是Son）

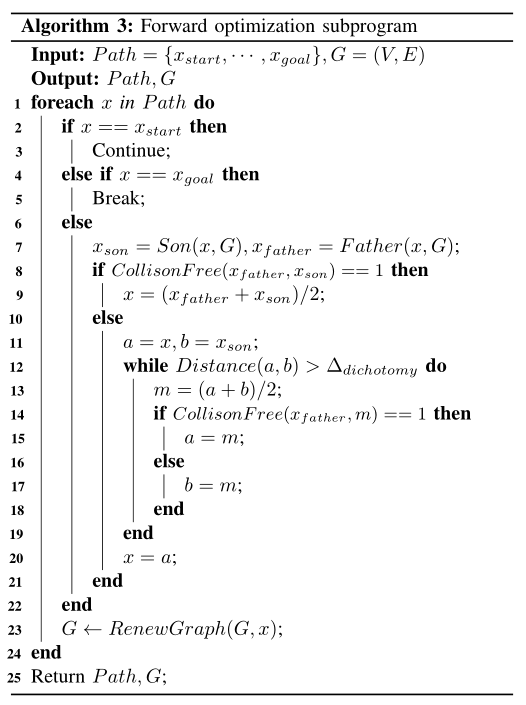

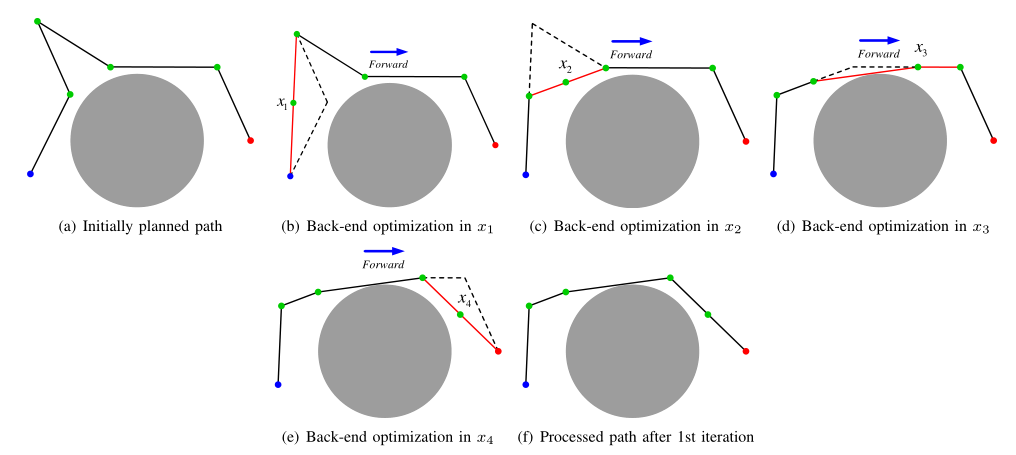

为了进一步优化所生成的路径，作者进一步发明了一个双向后端优化机制，即先采用二分法进行前向优化（这个二分法寻找路径和F-RRT*比较类似），再采用二分法反向优化，交替反复优化几次，路径会进一步缩短，尖锐的拐点会被消除。以一个含有6个点的路径为例，其前向优化过程如图5所示，伪代码如Algorithm 3所示。从起点开始，依次选3个点进行处理，直到遍历到终点。先遍历1、2、3，看看1、3两个点是否可以直接相连，如果可以，则用中点代替2，如图5b所示。再遍历2、3、4，同样2、4也可以直接相连，用中点代替3，如图5c所示。再遍历3、4、5，发现4不能用中点代替了，则在4、5之间应用二分法找到4的替代点，如图5d所示。最后，遍历4、5、6，找到5的替代点。1次前向优化结束。然后，从终点到起点，反向应用上述优化方法，前后进行5次优化的过程如图6所示。可以看到，优化后的路径已经达到最优，并贴在障碍物边界上了。这里，我们还对比了一下已有的后端优化方法，即图6b。已有方法通过删除冗余路径点进行优化，相比于本算法会损害对障碍物边界的拟合性。
