Nginx反向代理与系统参数配置conf原理

网友: 文档中心 2022-05-15 14:26:01

Nginx反向代理与系统参数配置conf原理

  • 一、nignx安装
    • 1、安装步骤
    • 2、查看
    • 3、测试
  • 二、配置conf文件
    • 配置
      • 1、worker_processes和worker_connections
      • 2、http server
      • 3、http中多个server
      • 4、proxy_pass（反向代理）
      • 5、加入负载均衡
  • 三、源码阅读
    • 1、worker_processes设置
      • `ngx_set_worker_processes`
    • 2、http
      • `ngx_http_block`
      • 如何添加黑白名单？

需要学习nginx哪些内容？

  1. nginx使用，conf的配置
  2. nignx基础以及源码
  3. ngixn模块开发

nginx的优势

  1. 源码是c
  2. 文档齐全
  3. 开源社区活跃
  4. 性能高

一、nignx安装

1、安装步骤

安装pcre（用来正则表达式的）
下载地址 http://www.pcre.org/
安装zlib（用来压缩）
下载地址 http://www.zlib.net/
安装nginx（反向代理）
下载地址 http://www.nginx.net/

分别进入目录，执行以下命令就行

./configuremake sudo make install

2、查看

在/usr/local/nginx文件夹中，有4个文件
Nginx反向代理与系统参数配置conf原理
conf 存放配置文件
html 存放网页
logs 存放日志
sbin 运行时可执行程序

3、测试

./sbin/nginx -c conf/nginx.conf

在浏览器中，输入当前主机的ip地址即可
比如我的是192.168.192.128，输入到浏览器即可
在页面中可以看到下图内容（nginx中默认的）
Nginx反向代理与系统参数配置conf原理
如果出现错误，查看端口是否被占用，如果占用就kill -9 [pid]

netstat -ntlp|grep 80

补充:

停止nginx

./sbin/nginx -s stop

二、配置conf文件

conf文件中有两类数据，一种是单行的，另外一种是block块
Nginx反向代理与系统参数配置conf原理

配置

1、worker_processes和worker_connections

worker_processes 4 表示会在主进程中启动4个子进程，也就是说总共会有5个进程，1个master进程，4个worker进程
worker_connections 1024;表示连接池的最大数量为1024，每一个work进程都有一个连接池，每个连接池最大数量是1024，如果有4个work进程，那么总共最大连接数是4096

worker_processes 4;events {worker_connections 1024;}

测试

启动该配置

在浏览器访问服务器ip，会看到connect refuse

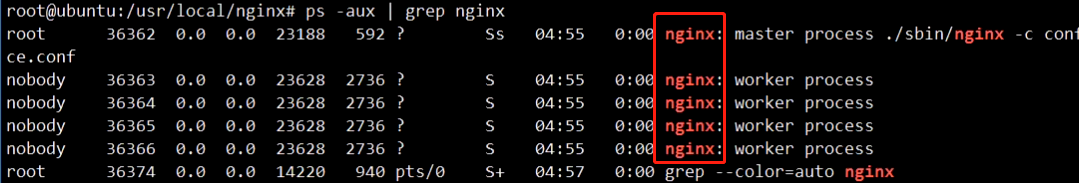

然后查看进程可以看到，1个主进程和4个子进程
Nginx反向代理与系统参数配置conf原理
查看网络状态，现在没有启动server，所以也就看不到东西
Nginx反向代理与系统参数配置conf原理

2、http server

在原来基础上，再增加http server相关配置，
表示意思：启动一个http server，监听在端口8888上，

worker_processes 4;events {worker_connections 1024;}http {server {listen 8888;}}

测试

这时候再启动，进入浏览器，输入 192.168.192.128:8888是可以进入相关界面的，是nginx默认的页面

查看网络状态

第一行中代表 主进程，36384就是主进程的pid
但是第二行、第三行分别对应2个子进程，其中一个子进程是进行http请求，第二个子进程是(keepalive
)发送心跳包的Nginx反向代理与系统参数配置conf原理

3、http中多个server

有4个server都去处理http协议

worker_processes 4;events {worker_connections 1024;}http {server {listen 8888;}server {listen 8889;}server {listen 8890;}server {listen 8891;}}

测试

可以发现4个端口都在一个进程（主进程）上面。listen在master进程上面，后面的处理在work进程上面
Nginx反向代理与系统参数配置conf原理
这时候访问192.169.192.128:8888，还是192.169.192.128:8889，都是nginx默认的界面，因为缺省了html
Nginx反向代理与系统参数配置conf原理

4、proxy_pass（反向代理）

根据http请求头，找到对应的location
Nginx反向代理与系统参数配置conf原理
也是11个状态里面的一个 ,NGX_HTTP_POST_REWRITE_PHASE
Nginx反向代理与系统参数配置conf原理

/前面是ip、端口或者 域名，/后面对应的是资源
Nginx反向代理与系统参数配置conf原理
下图中，server 8891访问的 html文件是/home/king/share/html
在server 8888中proxy_pass http://192.168.232.137:8891;重定向到8891。因此访问8888和8891是一样的内容

worker_processes 4;events {worker_connections 1024;}http {server {listen 8888;location / {proxy_pass http://192.168.232.137:8891;}}server {listen 8889;}server {listen 8890;}server {listen 8891;location / {root /home/king/share/html;proxy_pass http://backend;}}}

5、加入负载均衡

假设已经有两个已启动的nginx
通过设置upstream（把这个流转发出去的意思），，通过当前的主机去访问这两个服务器
proxy_pass http://backend;
去访问当前服务器的时候，就重定向到了指定的网页（upstream中的设置的两个）
weigth为权重，通过这种方式来实现负载均衡，weight可以自己调节

upstream backend {server 192.168.232.128 weight=2;server 192.168.232.132:8888 weight=1;}server {listen 8891;location / {root /home/king/share/html;proxy_pass http://backend;}}

完整配置

#进程数量worker_processes 4;events {worker_connections 1024;}http {server {listen 8888;location / {proxy_pass http://192.168.232.137:8891;}}server {listen 8889;}server {listen 8890;}upstream backend {server 192.168.232.128 weight=2;server 192.168.232.132:8888 weight=1;}server {listen 8891;location / {root /home/king/share/html;proxy_pass http://backend;}}}

测试

访问192.168.192.128:8891，可以发现，每3次就有2次进入192.168.232.128的页面，每3次就有1次进入192.168.232.132:8888

三、源码阅读

1、worker_processes设置

在nginx.conf中有
Nginx反向代理与系统参数配置conf原理
ngx_core_commands中的命令如果找到nignx.conf配置中有话，那么就会执行相应的部分，比如下面"worker_processes"如果在conf文件中找到，那么就会执行ngx_set_worker_processes

static ngx_command_t  ngx_core_commands[] = {...    { ngx_string("worker_processes"),      NGX_MAIN_CONF|NGX_DIRECT_CONF|NGX_CONF_TAKE1,      ngx_set_worker_processes,      0,      0,      NULL },...};

ngx_set_worker_processes

将解析的参数通过变量ccf->worker_processes赋值就行了

通过后续设置值，内容就存储到核心配置文件的变量里ngx_core_conf_t *ccf

static char *ngx_set_worker_processes(ngx_conf_t *cf, ngx_command_t *cmd, void *conf){    ngx_str_t *value;    ngx_core_conf_t  *ccf;    ccf = (ngx_core_conf_t *) conf;    if (ccf->worker_processes != NGX_CONF_UNSET) { return "is duplicate";    }    value = cf->args->elts;    if (ngx_strcmp(value[1].data, "auto") == 0) { ccf->worker_processes = ngx_ncpu; return NGX_CONF_OK;    }//value[0].data就是 命令本身，value[1].data是命令参数  value[1]这里指的是线程数，是字符串形式，要转成int    ccf->worker_processes = ngx_atoi(value[1].data, value[1].len);    if (ccf->worker_processes == NGX_ERROR) { return "invalid value";    }    return NGX_CONF_OK;}

2、http

Nginx反向代理与系统参数配置conf原理

同样也有http的命令，这是一个块NGX_CONF_BLOCK，也就是上图用花括号括起来，称为BLOCK。
通过读取conf中的http配置来启动http server，执行ngx_http_block

static ngx_command_t  ngx_http_commands[] = {    { ngx_string("http"),      NGX_MAIN_CONF|NGX_CONF_BLOCK|NGX_CONF_NOARGS,      ngx_http_block,      0,      0,      NULL },      ngx_null_command};

ngx_http_block

ngx_http_block这个启动过程中，包含着tcp server和http协议的处理

在ngx_http_init_phase_handlers是http状态机启动，phase就是状态的意思，里面有很多枚举状态，如NGX_HTTP_SERVER_REWRITE_PHASE等

在ngx_http_block中，有ngx_http_optimize_servers就是启动tcp server，其中cmcf->ports是包含端口号的数组。

static char *ngx_http_block(ngx_conf_t *cf, ngx_command_t *cmd, void *conf){...//http状态机启动if (ngx_http_init_phase_handlers(cf, cmcf) != NGX_OK) { return NGX_CONF_ERROR;    }//启动tcp serverif (ngx_http_optimize_servers(cf, cmcf, cmcf->ports) != NGX_OK) { return NGX_CONF_ERROR;    }...}

如何添加黑白名单？

方法1：tcp连接后：可以在建立连接（三次握手）之后，看它的ip地址，根据黑白名单，来看要不要执行后面的步骤
方法2：处理http头阶段：不对ip作限制，比如对pos或get请求作处理，在处理http头的阶段
方法3：对具体body 表单部分，进行处理，确定该部分是否要发送
