Far planner 代码系列(22)

DynamicGraph::UpdateGlobalNearNodes( ) (二)

        经过之前的过程,我们得到了extend_match_nodes_、wide_near_nodes_、near_nav_nodes_、internav_near_nodes_、surround_internav_nodes_和margin_near_nodes_

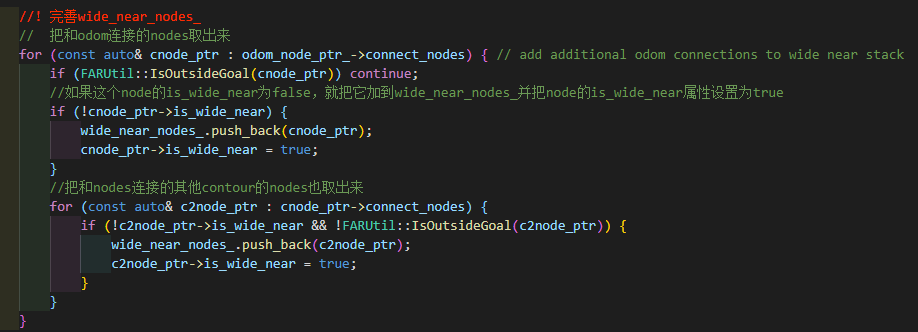

        我们要接着完善 wide_near_nodes_,这里也很好理解,把odom里连接到的每个node都取出来,如果这个node中的is_wide_near为false,那么我们就把它加入到wide_near_nodes_中。再来一个循环,把和node连接的其他contour的node也取出来,同样通过is_wide_near判断该点要不要放进wide_near_nodes_

        说白了,之前从globalGraphNodes_里得到一部分,现在要通过odom把漏掉的一部分也补进去,就这么简单。

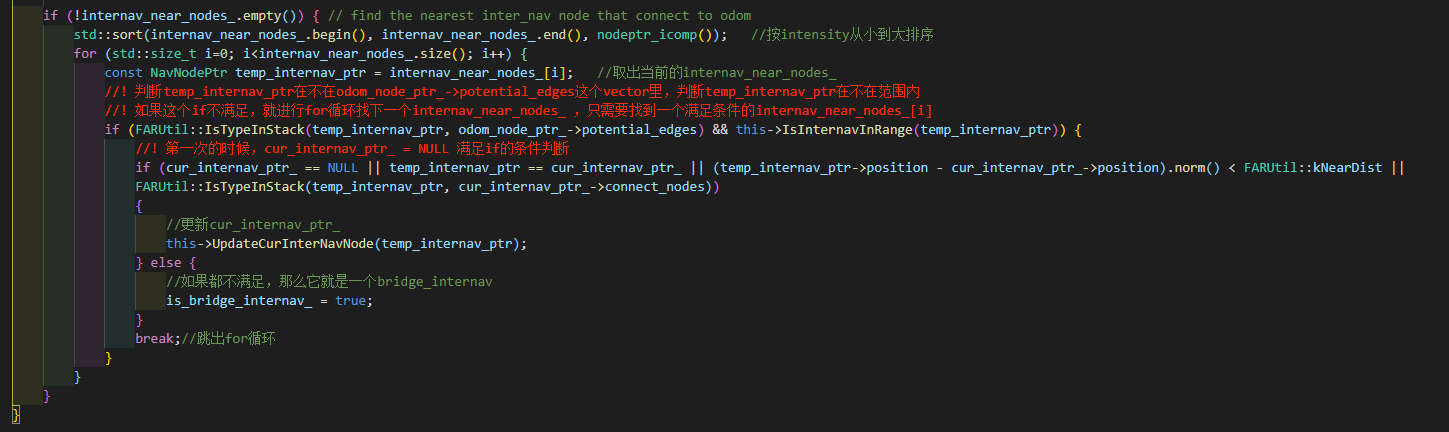

        接着,如果internav_near_nodes_不为空,那就从里面找一个连接到odom的最短的inter_nav node

         首先,若internav_near_nodes_不为空,我们按intensity从小到大给里面的node进行排序,所以intensity小的就可能是最接近odom的点。

        当然我们还要通过循环每一个node来判断它到底是不是最接近odom的点,我们可以通过取出每一个点,令其为temp_internav_ptr。

        我们知道每一个odom都有一组potential_edges(这个之后再说,先知道有就行了)来存放可能的点,或者说离odom一段范围内的点。那我们就先要判断temp_internav_ptr在不在这个potential_edges里,如果不在,那直接排除掉,换下一个temp_internav_ptr。

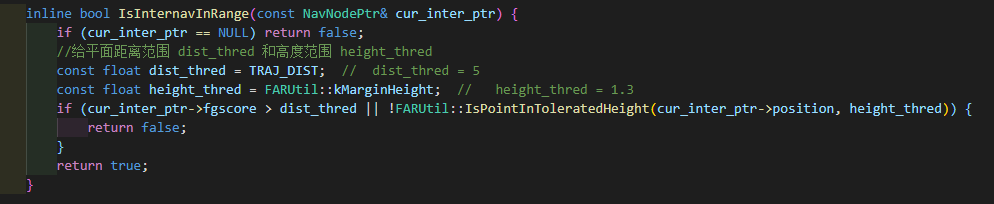

        除了满足上面的要求,这个temp_internav_ptr还要满足它在InternavInRange的范围里。

        这个函数给了一个TRAJ_DIST 也就是trajectory的距离为5,高度范围的阈值为1.3,它判断当前传入的node的fgscore 和TRAJ_DIST的关系与该node 的position和height的关系,只要一个不满足要求就返回false。(fgscore我还没看到,感觉可能是和路径规划有关的内容?


        如果上面两个要求都满足,那接下来继续看

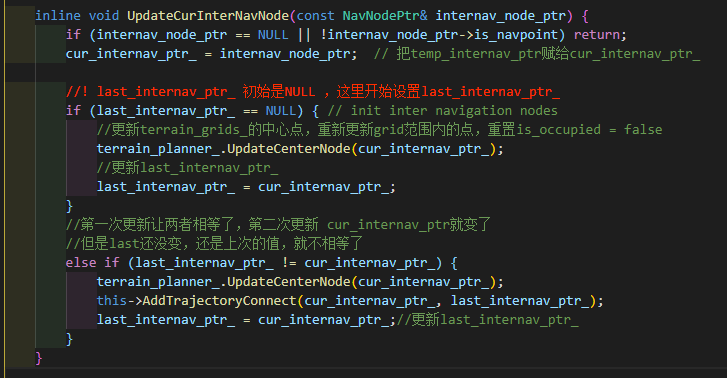

        这个判断蛮长的,其中的 cur_internav_ptr_ 在初始化的时候为NULL,所以一开始是满足条件的,那么他就去更新cur_internav_ptr_

        这个更新也蛮好理解的,先把temp_internav_ptr赋给cur_internav_ptr_

        然后last_internav_ptr_ 初始是NULL ,开始设置last_internav_ptr_,更新terrain_grid的中心点,重置grid范围内的点,重置is_occupied,更新last_internav_ptr_ = cur_internav_ptr_

        接着,若last_internav_ptr_ 不为null了,(第一次更新让两者相等了,第二次更新 cur_internav_ptr就变了,而last_internav_ptr_还是之前的cur_internav_ptr),那这时候last_internav_ptr_ 和 cur_internav_ptr_两者就不相等了。这里同样更新terrain_grid的中心点,重置grid范围内的点,不同的是,增加了一个AddTrajectoryConnect的函数。

        最后依然还是把当前cur_internav_ptr的点赋给last_internav_ptr


        通过UpdateCurInterNavNode更新完,我们就要把函数给break了,跳出循环,那么整个UpdateGlobalNearNodes()就结束了。

        如果我们在循环internav_near_nodes的时候,存在一个node,它之前的条件都满足,但是到了UpdateCurInterNavNode的时候不满足条件,我们就认为该node它是一个bridge,将这个node的is_bridge_internav_设置为true(判断是否需要设置inter_nav_point的时候会用到),然后将函数break,跳出循环。

        到这里整个UpdateGlobalNearNodes()就结束了。
