基于单片机与BY8301-16P 语音模块间的串口通信，实现播放指定音频_by8301语音模块
基于单片机与BY8301-16P 语音模块间的串口通信，实现播放指定音频
一、串口语音模块
这里我们使用的具体型号是：CH32V307VCT6开发板和BY8301-16P 语音模块。
以下是BY8301-16P语音模块的一些主要特点：
- 高品质音频播放： 支持MP3和WAV两种主流音频格式解码，提供高品质的声音输出。具有24位DAC输出，支持90dB的动态范围和85dB的信噪比（SNR）。
- 内置存储介质： 内置SPI-FLASH作为存储介质，通常有4MB（32Mbit）或更大的容量，最大可支持16M Byte容量的SPI FLASH（例如GD25Q128）。
- 方便的音频更新： 配有Micro USB接口，无需上位机软件，可以直接通过数据线连接电脑（支持XP和WIN7系统）自由更换FLASH中的音频内容，操作简便。
- 集成功放： 模块内置3W功放，可以直接驱动3W/4Ω或2W/8Ω的喇叭，方便使用，无需额外添加功放电路。
- 多种控制方式：
- IO口触发播放： 支持21段语音一对一触发播放，通过3个IO口（A、B、C）配合3.3K电阻接地或不接，可以选择8种硬件触发模式，应用广泛。
- UART异步串口控制： 内置标准UART异步串口接口（3.3V TTL电平），可以通过串口命令进行播放、暂停、上下曲、音量加减、选曲播放、广告插播等操作。这使得它可以通过单片机、电脑串口等进行灵活控制。
- 内置记忆功能： 支持音量、曲目、EQ（均衡器）掉电记忆功能。
- 小巧封装： 采用标准的2.54mm间距DIP16封装，体积小巧，方便集成到各种产品中。
- 宽电压供电： 工作电压范围为3.6V-5V，推荐值4.2V。

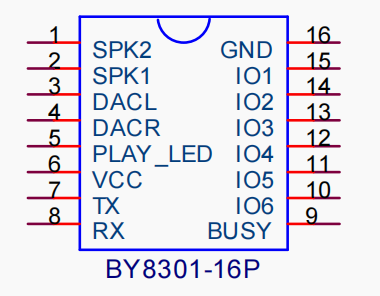

模块引脚原理图：
二、基础知识
1、引脚连接
BY8301-16P语音模块采用标准的UART异步串口接口（3.3V TTL电平）进行通信。这里我们使用CH32的串口三进行串口通信：
2、通信协议
- 数据格式：通信数据格式为1个起始位、8个数据位、无奇偶校验位和1个停止位。
- 控制功能：通过串口命令，可以实现播放、暂停、上下曲切换、音量调节等多种操作。
3、命令结构

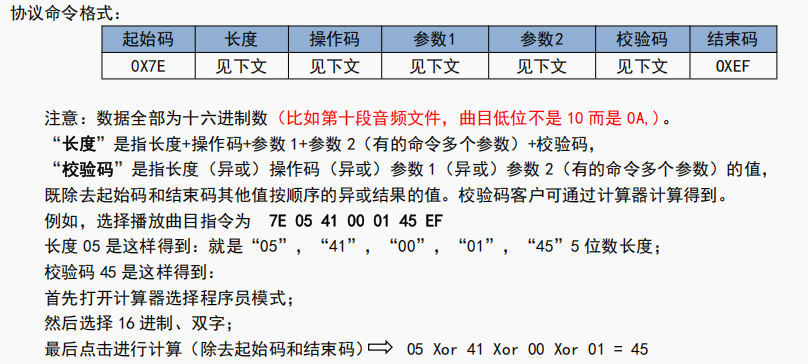

- 格式：所有命令都遵循特定的十六进制格式：起始码、长度、操作码、参数1、参数2、校验和、结束码。
- 校验和：校验和通过异或（XOR）运算计算，用于确保数据传输的完整性。
4、主要控制命令
模块支持一系列控制命令，包括：
- 播放 (0x01)：启动音频播放。
- 暂停 (0x02)：暂停当前播放。
- 音量调节 (0x05/0x06)：增加或减小音量。
- 曲目选择 (0x41)：选择特定曲目进行播放。
- 设备切换 (0x35)：如果连接了多个设备，可以切换播放源。
5、查询命令
模块还允许您查询其状态：
- 播放状态 (0x10)：返回当前的播放状态（例如，正在播放、已暂停、已停止）。
- 其他查询：您还可以查询当前的音量、均衡器模式以及文件夹中的歌曲数量。
6、重要注意事项
- 命令间隔：发送连续命令时，确保每个命令之间至少有20毫秒的间隔。
- 组合播放命令：对于组合播放命令，间隔应小于6毫秒。
三、通信程序
1、 Usart3_Init() 串口三初始化函数
配置CH32微控制器的USART3（通用同步/异步收发器3）进行串口通信。以下是代码的详细分解：
void Usart3_Init(){ //结构体定义 GPIO_InitTypeDef GPIO_InitStructure; USART_InitTypeDef USART_InitStructure; NVIC_InitTypeDef NVIC_InitStructure; //时钟使能 RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3 , ENABLE); RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB , ENABLE); //GPIO 引脚配置 GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10; GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz; GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP; GPIO_Init(GPIOB, &GPIO_InitStructure); //USART3 参数配置 USART_InitStructure.USART_BaudRate = 9600; USART_InitStructure.USART_WordLength = USART_WordLength_8b; USART_InitStructure.USART_StopBits = USART_StopBits_1; USART_InitStructure.USART_Parity = USART_Parity_No; USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None; USART_InitStructure.USART_Mode = USART_Mode_Tx|USART_Mode_Rx; USART_Init(USART3, &USART_InitStructure); USART_ITConfig(USART3, USART_IT_RXNE, ENABLE); //中断配置 NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn; NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1; NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1; NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE; NVIC_Init(&NVIC_InitStructure); //使能 USART 和清除标志位 USART_Cmd(USART3, ENABLE); USART_ClearFlag(USART3,USART_FLAG_TC);//清空串口3的发送标志位}-
结构体定义
这里定义了三个结构体变量，分别用于配置：
GPIO_InitStructure：GPIO引脚。USART_InitStructure：USART3模块。NVIC_InitStructure：嵌套向量中断控制器，用于中断配置。
-
时钟使能
这两行代码的作用是使能相关外设的时钟：
RCC_APB1PeriphClockCmd(RCC_APB1Periph_USART3 , ENABLE);：使能USART3模块的时钟。USART3挂载在APB1总线上。RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB , ENABLE);：使能GPIOB端口的时钟。USART3的引脚（PB10和PB11）位于GPIOB端口。
-
GPIO 引脚配置
这段代码配置了GPIOB的PB10引脚用于USART3通信：
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;：指定要配置的引脚是PB10。GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;：设置引脚的输出速度为50MHz，这对于高速串口通信是常见的设置。GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;：将引脚模式设置为复用推挽输出。对于USART，TX（发送）引脚通常需要配置为复用推挽输出。
-
USART3 参数配置
这段代码配置了USART3的通信参数：
USART_BaudRate = 9600;：设置波特率为9600bps。这是BY8301-16P语音模块的常用波特率。USART_WordLength = USART_WordLength_8b;：设置数据字长为8位。USART_StopBits = USART_StopBits_1;：设置停止位为1位。USART_Parity = USART_Parity_No;：禁用奇偶校验。USART_HardwareFlowControl = USART_HardwareFlowControl_None;：禁用硬件流控制。USART_Mode = USART_Mode_Tx|USART_Mode_Rx;：使能USART3的发送和接收功能
-
中断配置
这段代码配置了USART3的接收中断：
USART_ITConfig(USART3, USART_IT_RXNE, ENABLE);：使能USART3的接收非空中断。这意味着当接收缓冲区有新的数据时，会触发中断。NVIC_InitStructure.NVIC_IRQChannel = USART3_IRQn;：指定中断通道为USART3的中断。NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 1;：设置抢占优先级为1。NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;：设置子优先级为1。NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;：使能USART3中断。NVIC_Init(&NVIC_InitStructure);：初始化NVIC
-
使能 USART 和清除标志位
USART_Cmd(USART3, ENABLE);：使能USART3模块，使其开始工作。USART_ClearFlag(USART3,USART_FLAG_TC);：清除USART3的发送完成标志位。这通常在发送数据之前或发送数据后进行，以确保发送状态的正确性
2、 audio_proc():语音处理函数
通过USART3（串口3）向BY8301-16P语音模块发送命令，播放指定编号的音频文件。
void audio_proc(uint8_t num){ // 定义一个包含串口发送命令的字节数组 uint8_t string[]={0x7E,0x05,0x41,0x00,num,0x05^0x41^0x00^num,0xEF}; uint8_t i = 0; // 循环计数器 for(i=0;i<7;i++) // 循环发送7个字节的命令 { USART_SendData(USART3, string[i]); // 发送当前字节 // 等待发送完成标志位被置位，确保当前字节发送完毕才发送下一个字节 while( USART_GetFlagStatus(USART3, USART_FLAG_TC)==0 ); }}1. 、函数声明
void audio_proc(uint8_t num):void: 表示函数没有返回值。audio_proc: 函数名称，表示“音频处理”或“播放音频”。uint8_t num: 函数接收一个名为num的无符号8位整数作为参数。这个num就是你想要播放的音频文件在模块内部的编号。
2. 定义串口发送命令数组
-
uint8_t string[]={0x7E,0x05,0x41,0x00,num,0x05^0x41^0x00^num,0xEF};
这行代码定义了一个字节数组string，它包含了发送给BY8301-16P语音模块的串口命令。根据之前对BY8301-16P串口通信协议的了解，这是一个标准的**“选曲播放”**命令。让我们逐个分析这些字节：

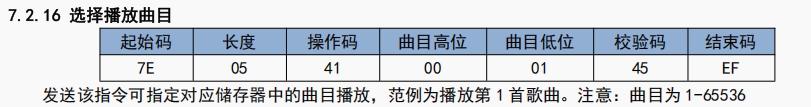

0x7E: 起始码 (Start Code)。所有命令的开始字节。0x05: 长度 (Length)。表示从“长度”到“校验码”之间的字节数。这里是0x05，0x41, 0x00, num，0x05^0x41^0x00^num，共5个字节。所以实际长度是 5字节。0x41: 操作码 (Operation Code)。根据手册，0x41是“选曲播放”命令的操作码。0x00: 参数1 (Parameter 1)。在选曲播放命令中，这个通常表示文件夹编号。0x00通常代表根目录或不区分文件夹。num: 参数2 (Parameter 2)。这就是传入函数的音频文件编号。例如，如果num是1，模块会播放编号为1的音频文件。0x05^0x41^0x00^num: 校验和 (Checksum)。这是从“长度”字节开始到“参数2”的所有字节的异或和。0x05（长度）^ 0x41（操作码）^ 0x00（参数1）^ num（参数2）。校验和用于验证数据传输的完整性。0xEF: 结束码 (End Code)。所有命令的结束字节。
3. 循环发送字节
uint8_t i = 0;：定义一个循环计数器i，初始化为0。for(i=0;i<7;i++): 这是一个for循环，将迭代7次。由于string数组有7个字节，这个循环会逐个发送string数组中的所有字节。USART_SendData(USART3, string[i]);: 在每次循环中，这行代码将string数组中的当前字节 (string[i]) 发送给 USART3。while( USART_GetFlagStatus(USART3, USART_FLAG_TC)==0 );: 这是一个阻塞等待循环。USART_GetFlagStatus(USART3, USART_FLAG_TC): 这个函数用于检查 USART3 的 发送完成标志位 (Transmission Complete flag)。当 USART3 成功发送完一个字节的数据后，这个标志位会被置位。==0: 表示标志位没有被置位（即发送尚未完成）。while(...): 只要USART_FLAG_TC标志位为0，程序就会一直停在这个while循环中，等待当前字节发送完毕。这样做的目的是确保每个字节都完全发送出去之后，才发送下一个字节，避免数据混乱或丢失。
4、总结作用：
audio_proc 函数的作用是：
- 根据传入的
num值（音频文件编号），构造一个完整的BY8301-16P语音模块的“选曲播放”命令帧。 - 通过USART3（串口3）将这个命令帧中的每一个字节逐个发送出去。
- 在发送每个字节后，会等待直到该字节完全发送完成，才继续发送下一个字节，确保数据的正确传输。
简单来说，调用 audio_proc(5); 就会尝试让BY8301-16P语音模块播放编号为5的音频文件。
3、audio_volume():音量设置函数
其主要目的是通过USART3（串口3）向BY8301-16P语音模块发送命令，用于设置播放音量。

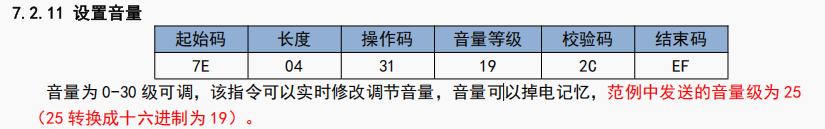

void audio_volume(u8 volume){ // 定义一个包含串口发送命令的字节数组 u8 string[]={0x7e,0x04,0x31,volume,0x04^0x31^yinliang,0xef}; u8 i; // 循环计数器 for(i=0;i<6;i++) // 循环发送6个字节的命令 { USART_SendData(USART3,string[i]); // 发送当前字节 // 等待发送完成标志位被置位，确保当前字节发送完毕才发送下一个字节 while( USART_GetFlagStatus(USART3, USART_FLAG_TC)==0 ); }}简单来说，调用 audio_volume(20); 就会尝试将BY8301-16P语音模块的音量设置为20（十六进制 0x14）。通常，音量范围是0到30（0x00到0x1E）。
USART_SendData(USART3,string[i]); // 发送当前字节
// 等待发送完成标志位被置位，确保当前字节发送完毕才发送下一个字节
while( USART_GetFlagStatus(USART3, USART_FLAG_TC)==0 );
}
}
简单来说，调用 audio_volume(20); 就会尝试将BY8301-16P语音模块的音量设置为20（十六进制 0x14）。通常，音量范围是0到30（0x00到0x1E）。
注意：如何把音频文件更新进BY8301-16P语音模块，请看官方的使用说明书。
