【Unity技术美术】实现一个可以与玩家碰撞的（塞尔达同款）草地_unity 草

前言

这几年，卡通风格的游戏如雨后春笋般涌出，而其中相当一部分游戏，在草地渲染中，下了不少功夫。

草地，是游戏场景的重要组成部分，是游戏营造空气感的手段之一。

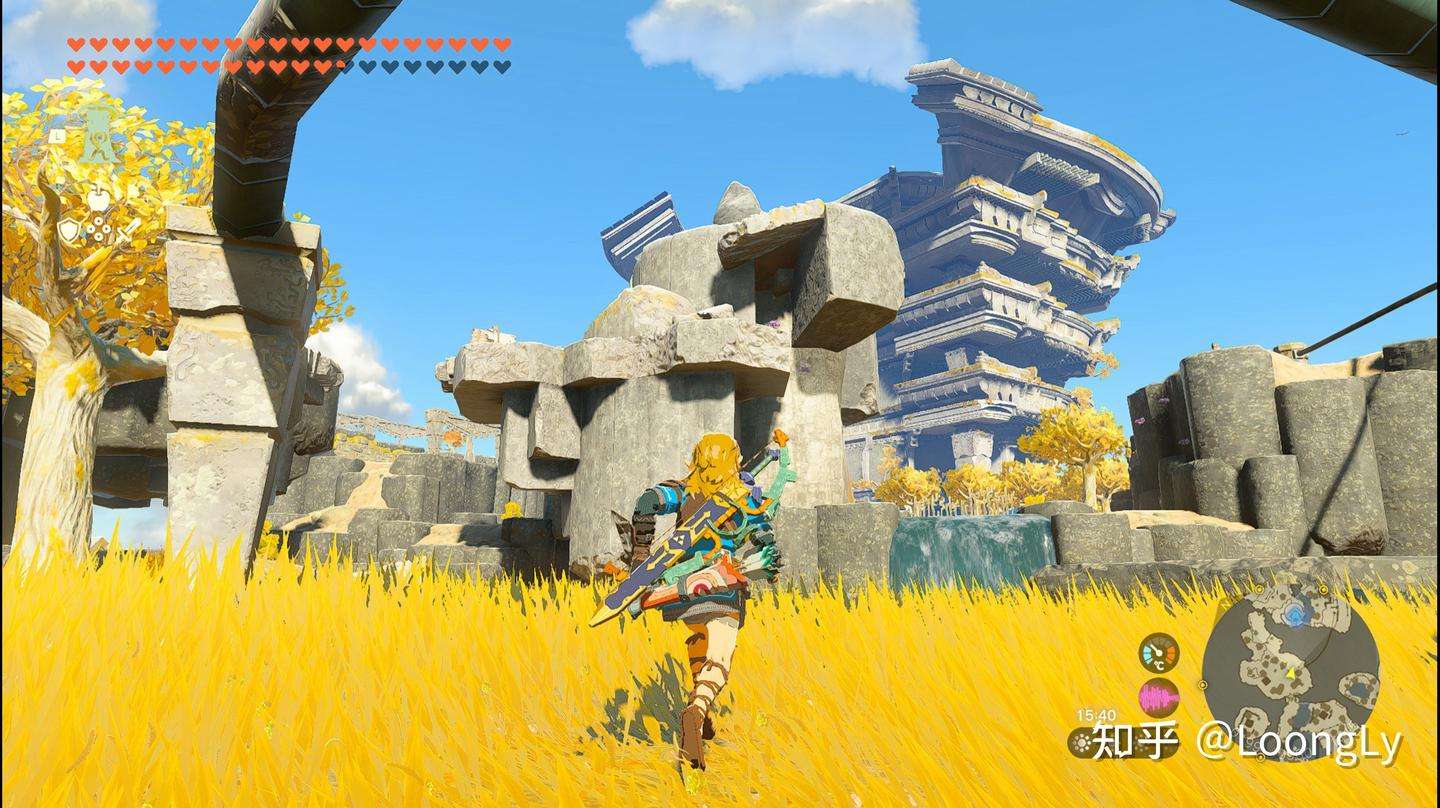

 塞尔达中的草地

本文章将基于另外一篇教程，带您实现一个可以与玩家碰撞的草地

使用

如果您并不想了解原理，单纯想要运用，我这里已经准备好了成品（免费的哦）

链接: 百度网盘  提取码: 6666

实测unity2021-unity6都可以使用，支持build in pipeline和urp，选择需要的版本导入工程即可。

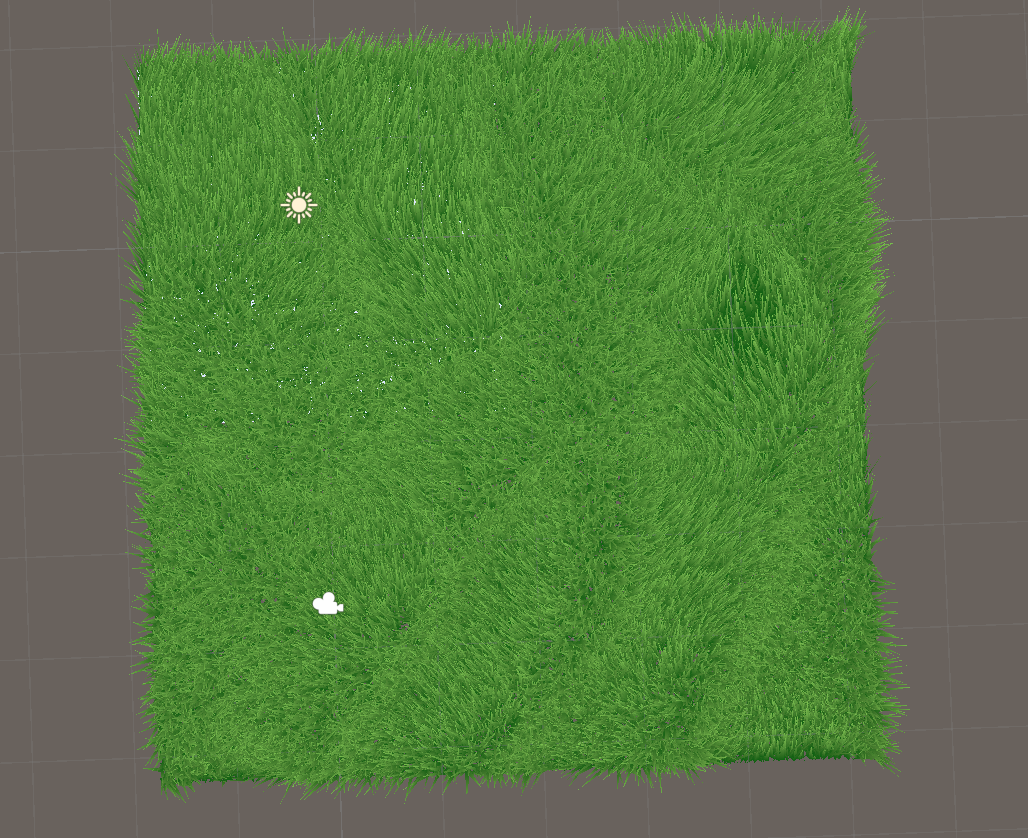

导入工程后，创建两个变换（缩放，坐标，旋转）完全一样的的平面，一个作为土地，另一个作为草坪

将Grass/Material/Grass.material材质应用到Grass平面上

就可以生成一片草地。（如果要更改土地的外观，更改Land平面的材质即可）

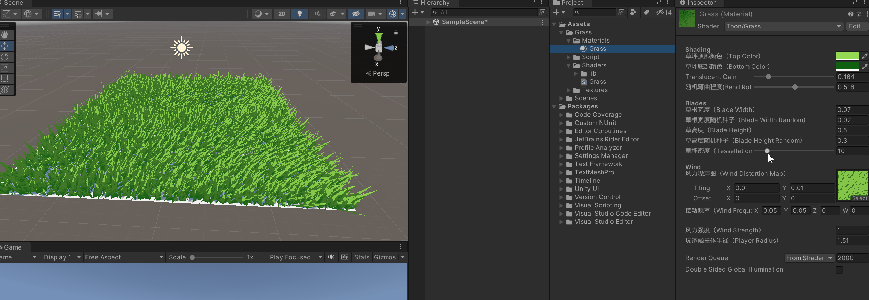

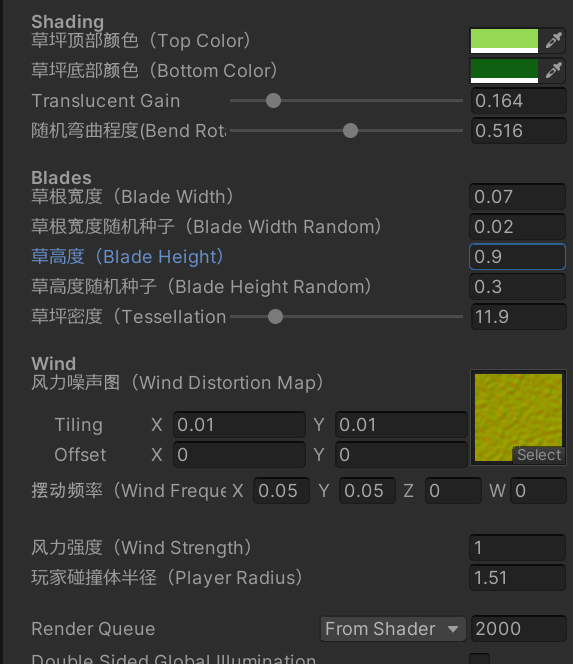

在材质面板，您可以调节关于草的参数（高度，宽度，密度，摇摆程度等）

材质面板

添加角色碰撞，只需要将包内的GetPlayerPos脚本挂入场景内任何一个物体上

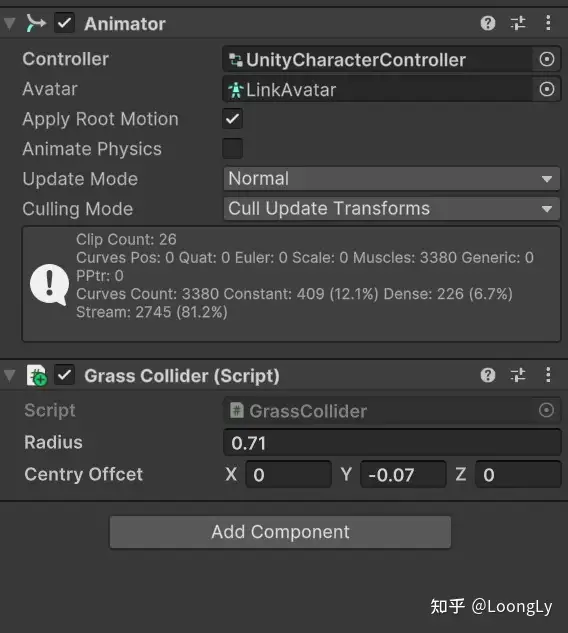

在玩家上挂挂载GrassCollider脚本，即可让玩家与草地发生交互

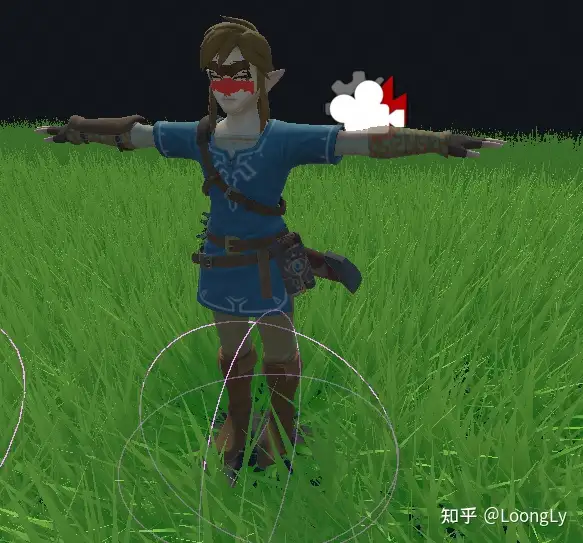

可以调节碰撞体半径和碰撞体中心（紫色的圈代表碰撞体）

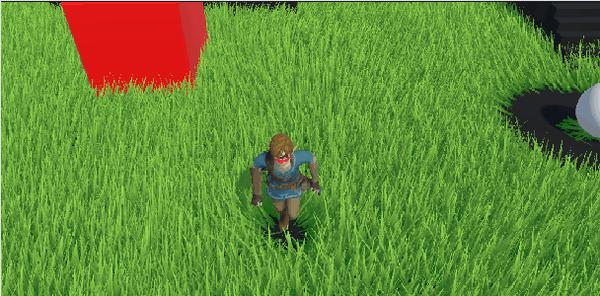

效果

最多支持100个玩家同时对草地进行碰撞

原理和实现

本文章基于下面这篇教程，该教程，详细的讲述了在unity中如何实现一个随风飘荡的草地。我将会在下面这篇教程的基础上，为草地加入与玩家碰撞的功能，实现一个可以随风飘荡，且可以与玩家碰撞的草地。

https://roystan.net/articles/grass-shader.html

由于原教程基于build in渲染管线，使用本文章的代码也基于build in渲染管线。如果要使用基于urp的草材质，可以直接去上述链接下载（免费的哦）

纠错

个人觉得，上述教程中有个点，讲的是不正确的（个人观点哈，没别的意思，我有时候也会讲错一些东西，欢迎大家来纠正）。

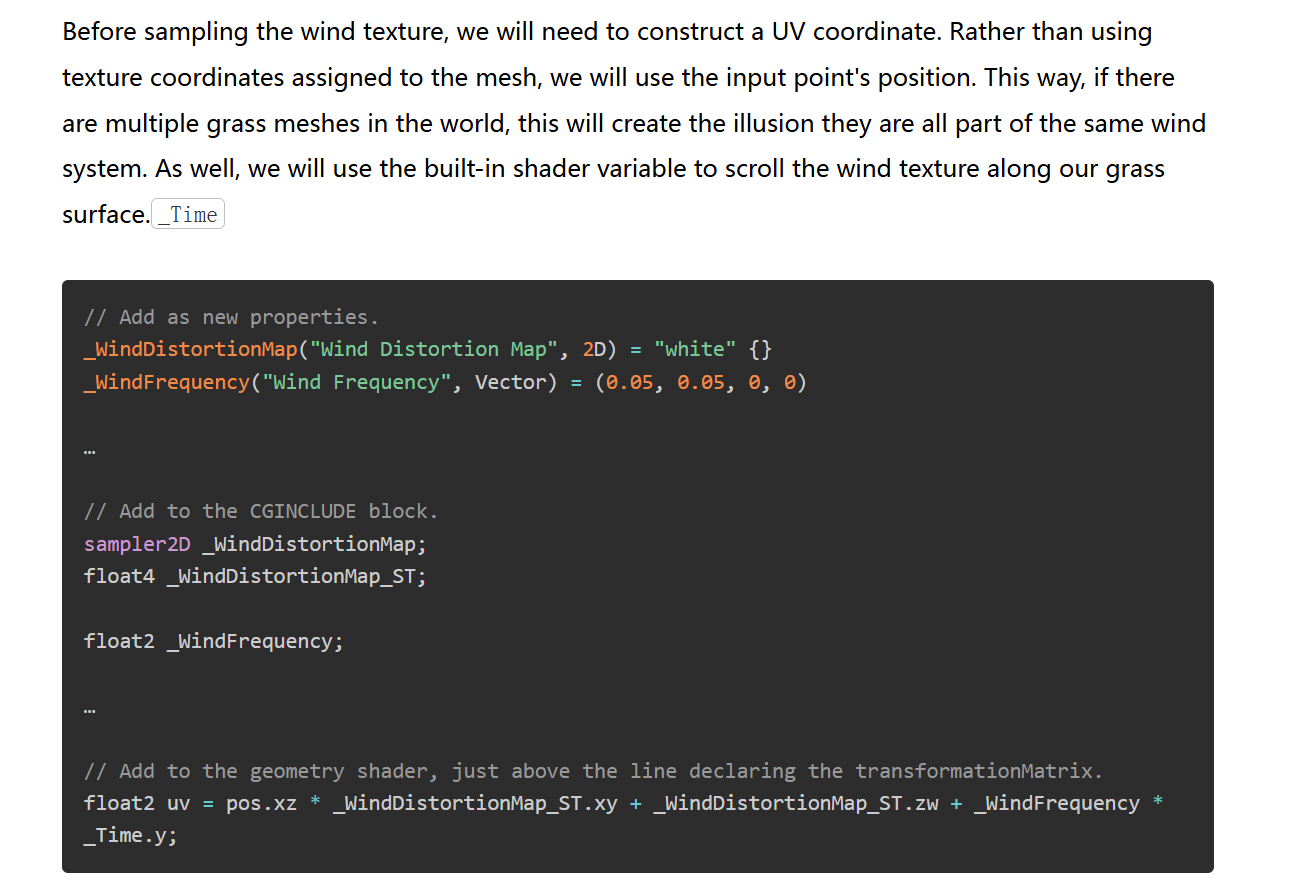

在原教程中，作者为了让风的摆动看起来更自然，使用了坐标当作uv，对风的噪声图进行采样。但是作者使用的，并不是世界坐标系，而是本地坐标系。这样会导致，如果草地是好几个相同的面拼接的，其摆动仍然会不自然（看起来是一块一块的）。

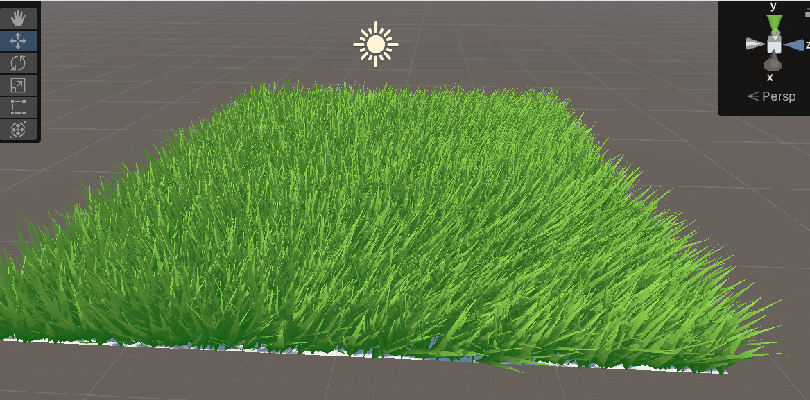

这个场景由4个草平面组成，可以很明显的看到各个平面上草的摆动是完全一样的

但是如果使用世界坐标系作为uv进行采样，则不会有这个问题

float3 worldPos = mul(unity_ObjectToWorld, float4(pos, 1)).xyz;float2 uv = worldPos.xz * _WindDistortionMap_ST.xy + _WindDistortionMap_ST.zw + _WindFrequency * _Time.y;

可以看到各个平面草的摆动不一样了，而且衔接的十分自然

我们可以写个脚本将角色们的坐标传入着色器

using System.Collections.Generic;using UnityEngine;namespace Grass.Script{ [ExecuteInEditMode] public class GetPlayerPos : MonoBehaviour { //public GameObject player; private GrassCollider[] _cols; private List _poss = new List(); public Material material; // Start is called before the first frame update void Start() { _cols = GameObject.FindObjectsOfType(); } // Update is called once per frame void Update() { _poss.Clear(); foreach (var col in _cols) { _poss.Add(new Vector4(col.Position.x,col.Position.y, col.Position.z, col.radius)); } if (_poss != null) { material.SetVectorArray(\"_Players\",_poss.ToArray()); } else { print(\"no player\"); } } }}//LZX completed this script in 2024/05/06//LZX-TC-VS-2024-05-05-001

十分简单的脚本，每帧将角色的坐标传入指定的材质中。

poss数组是个四维向量的数组，其中xyz代表坐标，w代表半径

然后我们编写GrassCollider类

using UnityEngine;namespace Grass.Script{ [ExecuteInEditMode] public class GrassCollider : MonoBehaviour { public float radius = 1; public Vector3 centryOffcet = Vector3.zero; public Vector3 Position { get { return this.transform.position + centryOffcet; } } // Start is called once before the first execution of Update after the MonoBehaviour is created void Start() { } // Update is called once per frame void Update() {  } private void OnDrawGizmos() { Gizmos.color = new Color((float)0xed / 0xff, (float)0x65 / 0xff, 1,1); Gizmos.DrawWireSphere(Position, radius); } }}

作为寻找玩家的根据和记录玩家碰撞体的半径和中心

当然，我们也需要在着色器中，定义_Players数组

uniform float4 _Players[100];

我们通过uniform来修饰这个变量，代表其是所有片段公用的

这是个四维向量的数组，其中xyz代表坐标，w代表碰撞半径

我们的草，会与影响范围内的玩家作用，我们在shader中编写一个函数，让每个顶点计算与自己作用的玩家是哪个

float4 nearestPlayer(float3 vetexPos){float4 res = float4(0,0,0,0);float minDis = 100000;for(int i = 0;i < 100;i++){float3 pos = float3(_Players[i].x,_Players[i].y,_Players[i].z);float3 disDir = pos-vetexPos;if(length(disDir)<_Players[i].w){return float4(pos,_Players[i].w);}if(length(disDir)<minDis){minDis = length(disDir);res = float4(pos,_Players[i].w);}}return res;}

碰撞算法

在这个着色器中，草的顶点是在几何着色器中计算的。

所以，我们计算碰撞，也在几何着色器中计算。

我们可以通过传入的角色坐标，配合着色器中计算的worldPos，计算出玩家与该顶点的距离，和向量

float3 worldPos = mul(unity_ObjectToWorld, float4(pos, 1)).xyz;float3 playerDir = normalize(_PlayerPos - worldPos);//计算玩家与该顶点向量float playerDistance = distance(_PlayerPos, worldPos);//计算玩家与该顶点距离

知道了玩家的距离和向量，我们该怎么确定，该顶点绕哪个轴旋转呢？

其实很简单，草的旋转轴，就是与playerDir垂直的向量。

我们可以自己编写个函数，来计算与某个向量垂直的向量

float3 GetPerpendicularVector(float3 v){ float3 perp = float3(-v.y, v.x, 0); // 简单交换 x 和 y if (length(perp) < 0.001) { // 如果 perp 太小，调整 z 分量 perp = float3(0, -v.z, v.y); } return normalize(perp);}

然后在几何着色器中，调用该函数，计算与playerIDr垂直的向量

float3 playerAixs = GetPerpendicularVector(playerDir);

playerAixs就是要求的旋转轴

旋转轴确定了，那么旋转角度怎么确定呢？

我们知道，旋转的角度肯定和角色的距离成反比（是反比，不是反比例），所以我们可以使用以下算法得出旋转的角度

弧度=角色碰撞体半径-距离

假设玩家碰撞体半径为1

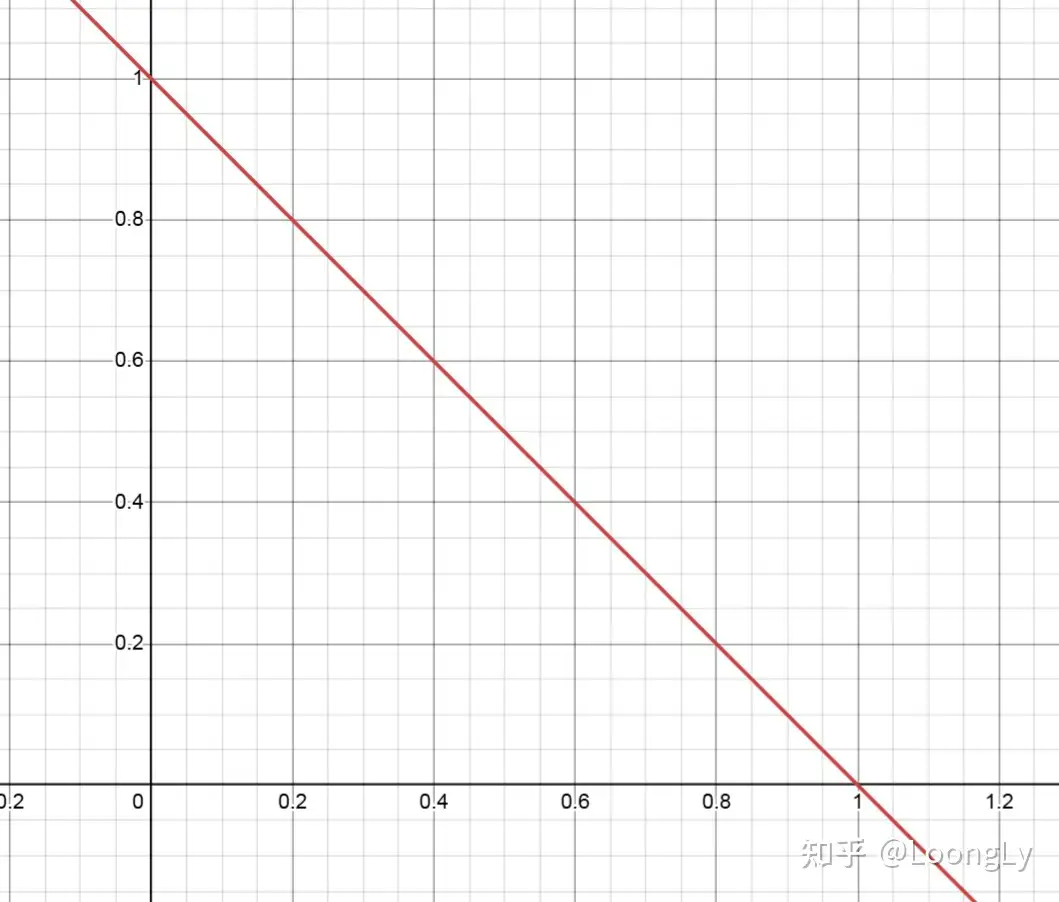

其中x代表该顶点与玩家的距离，y代表弧度，y*π代表旋转的角度

然后我们规定只有y大于0时，草才会旋转（在半径外的草不受影响）

写成代码

float playerSample = max(_PlayerRadius - playerDistance,0);playerSample = playerSample * UNITY_PI;

playerSample就是我们需要的旋转角度，当然了这种算法是有可能在玩家碰撞体半径过大时出现草翻转360又转回来的情况，不过也无伤大雅，因为半径如此大的角色会将重新翻转回来的草遮挡住，我们只需要让玩家周围的草有着看起来自然的扭曲即可。

通过计算出的角度计算出旋转矩阵，然后加入到顶点最终的旋转矩阵（其变换顺序在facingRotationMatrix之后，在windRotation之前），得到最终的顶点旋转矩阵

写作数学公式：

transformationMatrix = tangentToLocal * windRotation * playerRotationMatrix * facingRotationMatrix * bendRotationMatrix

注意：公式中越靠前的矩阵变换越靠后

代码实现：

float3x3 playerRotationMatrix = AngleAxis3x3(playerSample, playerAixs);。。。。。。float3x3 transformationMatrix = mul(mul(mul(mul(tangentToLocal, windRotation),playerRotationMatrix), facingRotationMatrix), bendRotationMatrix);

完整的几何着色器

[maxvertexcount(3)]void grassGeo(triangle vertexOutput IN[3], inout TriangleStream triStream){ float3 pos = IN[0].vertex;float3 vNormal = IN[0].normal;float4 vTangent = IN[0].tangent;float3 vBinormal = cross(vNormal, vTangent) * vTangent.w;float3x3 tangentToLocal = float3x3(vTangent.x, vBinormal.x, vNormal.x,vTangent.y, vBinormal.y, vNormal.y,vTangent.z, vBinormal.z, vNormal.z);float3x3 facingRotationMatrix = AngleAxis3x3(rand(pos) * UNITY_TWO_PI, float3(0, 0, 1));float3x3 bendRotationMatrix = AngleAxis3x3(rand(pos.zzx) * _BendRotationRandom * UNITY_PI * 0.5, float3(-1, 0, 0));float3 worldPos = mul(unity_ObjectToWorld, float4(pos, 1)).xyz;float2 uv = worldPos.xz * _WindDistortionMap_ST.xy + _WindDistortionMap_ST.zw + _WindFrequency * _Time.y;float4 Player = nearestPlayer(worldPos);float3 PlayerPos = Player.xyz;float PlayerRadius = Player.w;float3 playerDir = normalize(PlayerPos - worldPos);float playerDistance = distance(PlayerPos, worldPos);float3 playerAixs = GetPerpendicularVector(float3(playerDir.x,playerDir.z,playerDir.y));//float3 playerAixs = GetPerpendicularVector(playerDir);float playerSample = max(PlayerRadius - playerDistance,0);float3x3 playerRotationMatrix = AngleAxis3x3(UNITY_PI * playerSample, playerAixs);float2 windSample = (tex2Dlod(_WindDistortionMap, float4(uv, 0, 0)).xy * 2 - 1) * _WindStrength;float3 wind = normalize(float3(windSample.x, windSample.y, 0));float3x3 windRotation = AngleAxis3x3(UNITY_PI * windSample, wind); float3x3 transformationMatrix = mul(mul(mul(mul(tangentToLocal, windRotation),playerRotationMatrix), facingRotationMatrix), bendRotationMatrix);//在transformationMatrix下边构建一个用于底部顶点的矩阵float3x3 transformationMatrixFacing = mul(tangentToLocal, facingRotationMatrix);float height = (rand(pos.zyx) * 2 - 1) * _BladeHeightRandom + _BladeHeight;float width = (rand(pos.xzy) * 2 - 1) * _BladeWidthRandom + _BladeWidth;float3 tangentNormal = float3(0, -1, 0);float3 localNormal = mul(transformationMatrixFacing, tangentNormal);// 应用在底部的两个顶点triStream.Append(VertexOutput(pos + mul(transformationMatrixFacing, float3(width, 0, 0)), float2(0, 0),localNormal));triStream.Append(VertexOutput(pos + mul(transformationMatrixFacing, float3(-width, 0, 0)), float2(1, 0),localNormal));localNormal = mul(transformationMatrix, tangentNormal);triStream.Append(VertexOutput(pos + mul(transformationMatrix, float3(0, 0, height)), float2(0.5, 1),localNormal));}

这样，我们就实现了，一个可以与玩家碰撞的草地

希望我的文章对您有帮助，也欢迎在评论区和我讨论
