【花雕学编程】Arduino BLDC 之机器人多关节协调控制_多关节电机协同

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域，本栏目涵盖了丰富的内容，包括但不限于以下主题：Arduino BLDC、Arduino CNC、Arduino E-Ink、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID、Arduino TFT，以及Arduino智能家居、智慧交通、月球基地、智慧校园和智慧农业等多个方面与领域。不仅探讨了这些技术的基础知识和应用领域，还提供了众多具体的参考案例，帮助读者更好地理解和运用Arduino平台进行创新项目。目前，本栏目已有近4000篇相关博客，旨在为广大电子爱好者和开发者提供全面的学习资源与实践指导。通过这些丰富的案例和思路，读者可以获取灵感，推动自己的创作与开发进程。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino是一个开放源码的电子原型平台，它可以让你用简单的硬件和软件来创建各种互动的项目。Arduino的核心是一个微控制器板，它可以通过一系列的引脚来连接各种传感器、执行器、显示器等外部设备。Arduino的编程是基于C/C++语言的，你可以使用Arduino IDE（集成开发环境）来编写、编译和上传代码到Arduino板上。Arduino还有一个丰富的库和社区，你可以利用它们来扩展Arduino的功能和学习Arduino的知识。

Arduino的特点是：
1、开放源码：Arduino的硬件和软件都是开放源码的，你可以自由地修改、复制和分享它们。
2、易用：Arduino的硬件和软件都是为初学者和非专业人士设计的，你可以轻松地上手和使用它们。
3、便宜：Arduino的硬件和软件都是非常经济的，你可以用很低的成本来实现你的想法。
4、多样：Arduino有多种型号和版本，你可以根据你的需要和喜好来选择合适的Arduino板。
5、创新：Arduino可以让你用电子的方式来表达你的创意和想象，你可以用Arduino来制作各种有趣和有用的项目，如机器人、智能家居、艺术装置等。



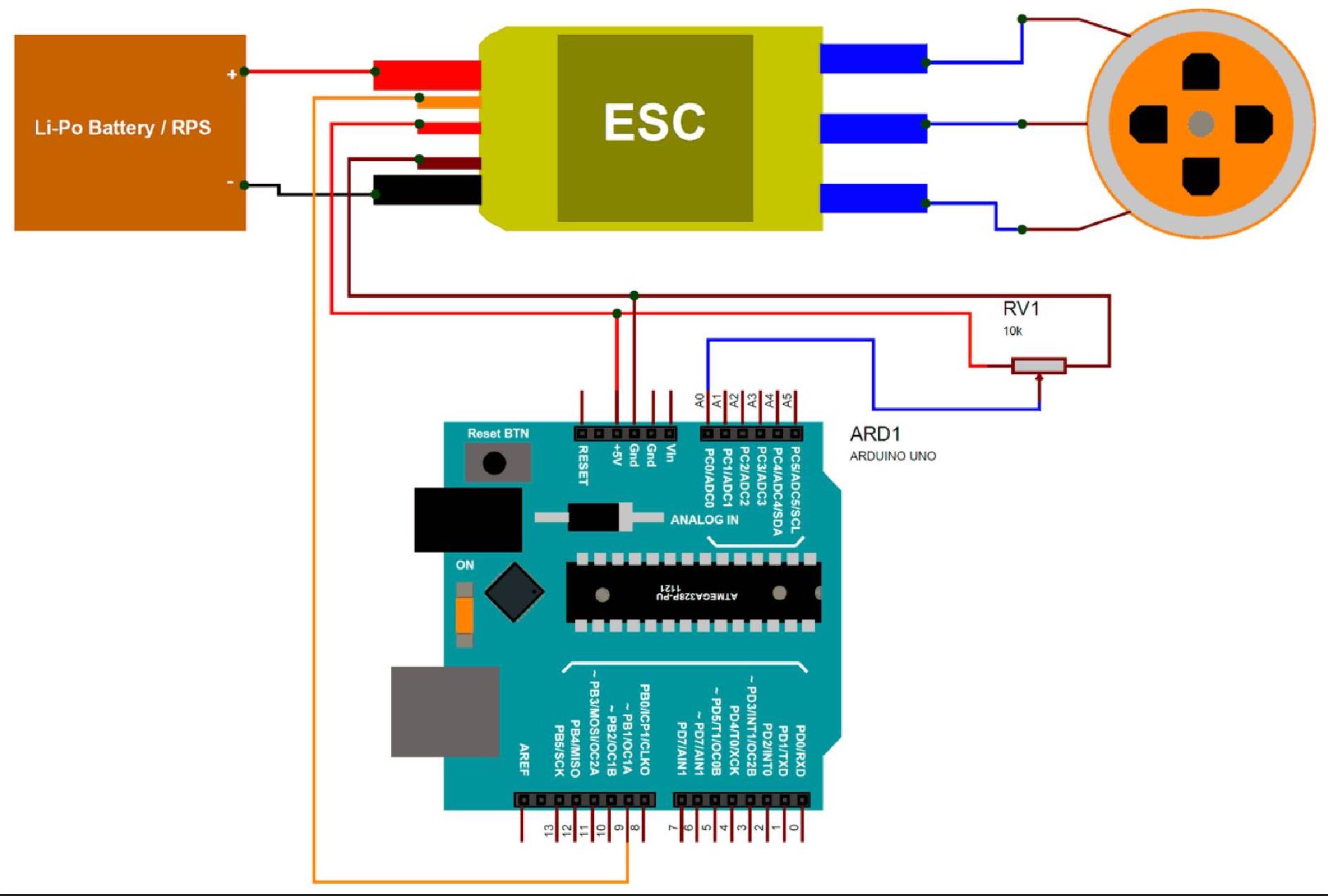

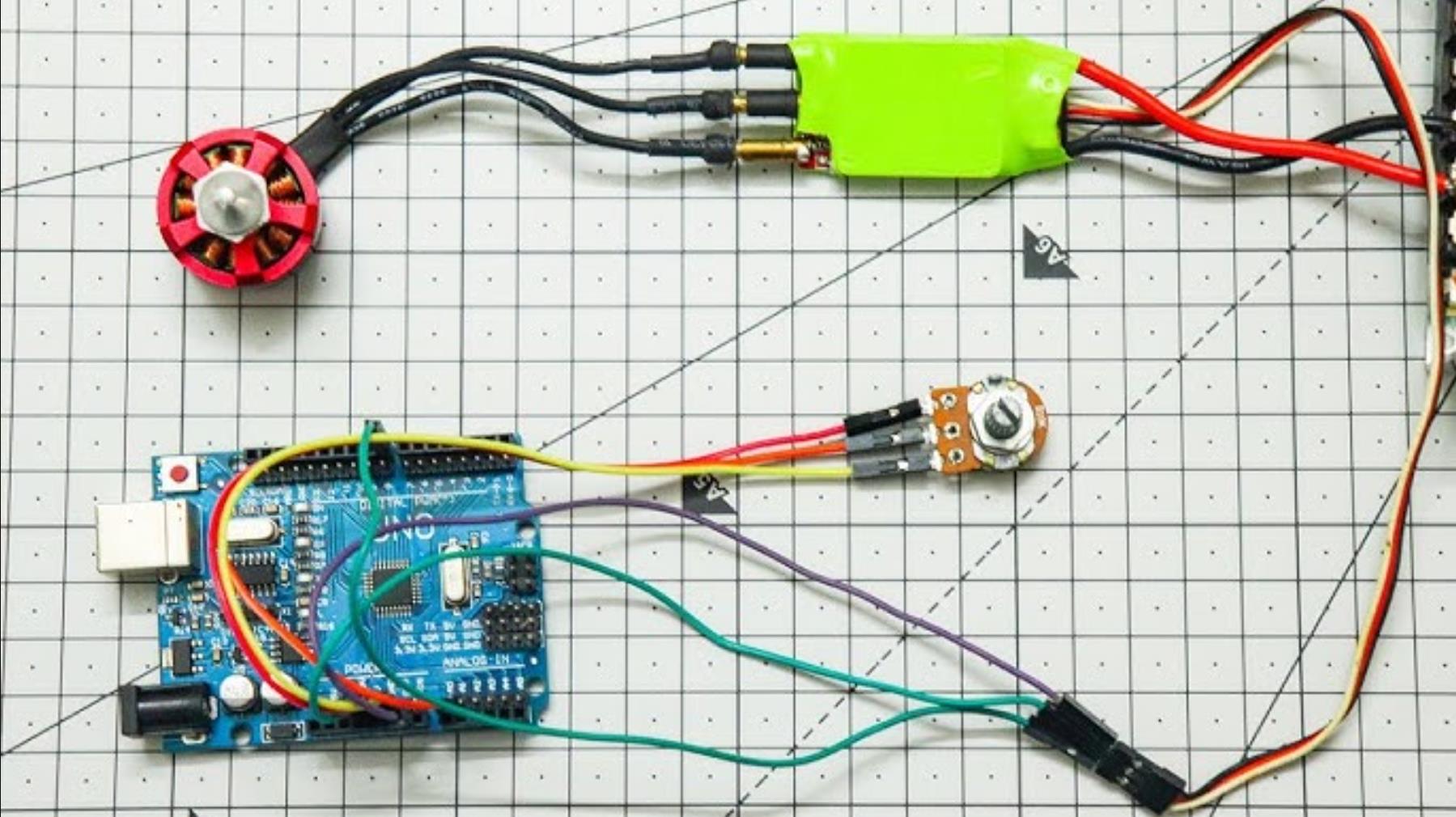

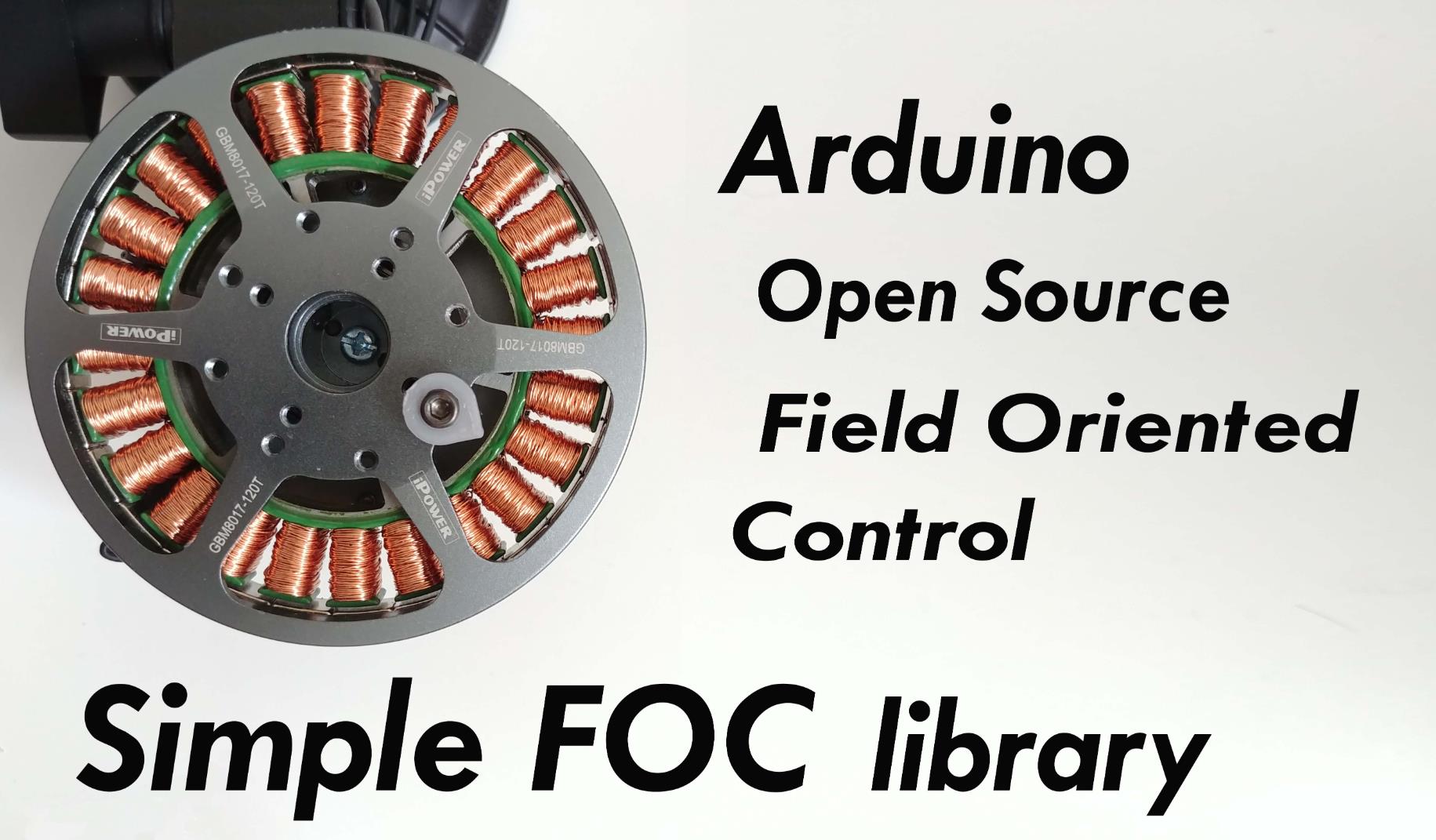

Arduino BLDC（无刷直流电机）通过L6234库与驱动器进行通信，是一种高效、灵活且应用广泛的技术解决方案。以下是对其特点、应用场景及注意事项的详细说明：

主要特点

1. 高效驱动：L6234是一款专为无刷直流电机（BLDC）设计的三相驱动芯片，能够提供高达3A的电流输出，适合驱动风扇等高功率负载，确保风扇运行的高效性和稳定性。
2. 简化控制电路：使用L6234芯片可以大幅简化电机控制电路设计，减少外围元件数量，使得系统更为紧凑和易于实现。
3. PWM调速功能：L6234支持PWM（脉宽调制）调速，用户可以通过调整PWM信号的占空比来精确控制风扇的转速，实现灵活的风量调节。
4. 过流和过热保护：L6234内置过流和过热保护功能，能够有效防止因电流过大或温度过高导致的芯片损坏，提高系统的安全性和可靠性。
5. 适应多种工作环境：该芯片能够在不同的电压范围内工作，适合于多种应用场景，提供稳定的性能表现。
6. 双向驱动：L6234可实现BLDC电机的正反转控制，满足双向运转的需求。
7. 集成度高：L6234集成了MOSFET功率器件和控制逻辑，减少了外围组件数量。
8. 配合Arduino易于实现：Arduino有现成的L6234驱动库，可快速集成到控制程序中。

应用场景
9. 计算机散热：在计算机和服务器中，BLDC风扇用于散热，使用L6234驱动芯片可以实现精确的风扇速度控制，以优化散热效果。
10. 空调和通风设备：在空调和通风系统中，BLDC风扇可用于提升空气流动效率，L6234驱动则能够根据环境需求调节风扇速度。
11. 家用电器：在家用电器中，如厨房排风扇、浴室排气扇等，使用L6234驱动BLDC风扇可以实现高效的空气流通及噪音控制。
12. 工业冷却系统：在工业制造和冷却系统中，BLDC风扇能够提供高效的冷却效果，L6234驱动则确保风扇在不同负载下的稳定运行3。
13. 无人机及航模：在无人机和航模中，BLDC风扇可用于动力系统，L6234驱动芯片能够提供高效的电机控制，提升飞行性能。
14. 电动工具：在电动工具中，BLDC电机的使用能够提高效率和延长使用寿命，L6234驱动器能够实现精确的功率管理2。
15. 教育领域：结合Arduino的开源特性，L6234驱动芯片可用于BLDC电机、伺服系统等相关课程的实践教学。

需要注意的事项
16. 电源选择：确保为L6234提供适当的电源电压和电流，避免因电源不足导致的驱动不稳定或风扇无法正常工作。
17. 散热设计：在高负载条件下，L6234可能产生较高的热量，需要设计合适的散热方案（如散热器或风扇），以防止芯片过热。
18. PWM信号设置：选择合适的PWM频率和占空比，确保风扇转速平稳，避免因频率过高导致的风扇噪音或过低造成的响应迟缓。
19. 电机连接：确保BLDC风扇的相序连接正确，避免因接线错误导致的风扇无法启动或损坏。
20. 保护电路设计：在电路设计中，考虑增加额外的保护电路，如过压、过流保护等，以提高系统的可靠性和安全性。
21. 编码器集成：为了实现精确的速度和位置控制，可能需要集成编码器。
22. 电磁兼容性：注意电磁兼容性设计，减少对其他设备的干扰。
23. 安全考虑：设计时要考虑人员安全和设备安全的保护措施。

Arduino BLDC之机器人多关节协调控制：专业解析

一、主要特点
无刷设计与电子换向
BLDC电机通过电子换向替代传统碳刷，消除电刷磨损和电磁干扰，显著提升电机寿命和效率。其响应速度快、控制精度高，适合机器人关节的快速启停和动态调整。
高精度位置与速度控制
结合编码器（如增量式或绝对式）或霍尔传感器，可实时反馈电机转角和转速。通过PID控制算法，实现关节的精确位置闭环控制（如机械臂末端定位误差<0.1mm）和速度动态调节（如调速范围可达1:10,000）。
多轴协调与运动插补
机器人关节需同步运动以实现末端轨迹（如直线、圆弧）。通过逆向运动学算法，将空间轨迹分解为各关节角位移，结合插补算法（如梯形加减速、S曲线）生成平滑的运动指令，确保多关节协同无超调、无抖动。
高扭矩密度与低维护
BLDC电机的高扭矩密度（单位体积扭矩大）适合机器人关节的紧凑设计，同时无刷结构减少维护需求，降低长期使用成本。
Arduino平台兼容性
Arduino的开放生态（如丰富的库支持、低成本硬件）简化了BLDC控制开发。例如，使用Arduino Mega的54个数字I/O引脚可驱动多电机系统，结合Encoder库和PID库快速实现闭环控制。

二、应用场景
工业机械臂
场景：汽车零部件焊接、装配线物料搬运。
实现：通过BLDC驱动6自由度机械臂，结合MPU6050 IMU反馈关节角度，实现焊接头或夹爪的毫米级定位精度。例如，在汽车底盘焊接中，关节角度误差需控制在±0.05°以内以确保焊缝质量。
服务机器人
场景：餐厅送餐、医疗辅助。
实现：BLDC电机驱动机器人手臂完成取放动作，需协调多个关节以避免碰撞。例如，送餐机器人手臂在端托盘时，通过PID控制调整关节速度，确保食物无洒落。
外骨骼康复机器人
场景：膝关节/肘关节康复训练。
实现：BLDC电机模拟人体关节运动，结合力传感器反馈患者施力情况，通过阻抗控制调整关节刚度。例如，在膝关节屈伸训练中，电机扭矩需根据患者肌肉力量动态调整（0.1-5Nm范围）。
人形机器人
场景：行走、奔跑、手势表达。
实现：多关节BLDC电机协同控制，结合动态平衡算法（如ZMP控制）实现稳定步态。例如，ASIMO机器人通过20个以上BLDC关节实现复杂运动，关节响应时间<10ms。
自动化生产线
场景：零件分拣、包装。
实现：BLDC驱动传送带和机械臂，结合视觉系统反馈，实现高速分拣（>100件/分钟）。例如，在电子元件分拣中，关节电机需快速调整抓取位置，误差需<0.5mm。

三、注意事项
传感器精度与同步性
问题：编码器分辨率不足或多传感器数据不同步会导致轨迹误差。
解决方案：选择高分辨率编码器（如1600线以上），并采用硬件同步信号（如PWM触发）或软件时间戳对齐多传感器数据。
动力学建模与参数整定
问题：机器人负载变化（如抓取不同重量物体）会影响关节动态性能。
解决方案：建立关节动力学模型（如拉格朗日方程），结合自适应PID或模糊控制调整参数。例如，在负载突变时，动态增加Ki项以消除稳态误差。
热管理与电源设计
问题：BLDC电机在高扭矩或长时间运行时易过热，导致性能下降。
解决方案：采用散热片或风扇强制冷却，并设计电源冗余（如双电池供电）以避免电压跌落。例如，在工业机械臂中，电机温度需控制在<85℃以防止磁钢退磁。
电磁兼容性（EMC）
问题：电机驱动器产生的电磁干扰可能影响传感器信号（如编码器脉冲丢失）。
解决方案：在电源线加装共模电感（10mH/1A），并采用屏蔽电缆传输传感器信号。
安全机制
问题：关节失控可能导致人员伤害或设备损坏。
解决方案：实现硬件急停按钮、软件看门狗（如检测主循环超时>100ms时切断电机电源），并设置扭矩限制（如最大输出扭矩不超过额定值的150%）。
实时性与延迟补偿
问题：Arduino的串口通信或复杂算法可能导致控制延迟（>5ms），影响动态响应。
解决方案：采用中断驱动架构（如定时器中断处理编码器信号），并优化代码（如避免使用delay()函数）。例如，在高速分拣场景中，关节控制周期需<2ms。

基础多关节伺服电机控制
cpp
复制
#include

Servo servo1; // 创建伺服电机对象1
Servo servo2; // 创建伺服电机对象2
Servo servo3; // 创建伺服电机对象3

void setup() {
servo1.attach(9); // 连接伺服电机1到引脚9
servo2.attach(10); // 连接伺服电机2到引脚10
servo3.attach(11); // 连接伺服电机3到引脚11
}

void loop() {
// 控制伺服电机1从0到180度
for (int pos = 0; pos <= 180; pos += 1) {
servo1.write(pos);
delay(15); // 等待15毫秒
}

// 控制伺服电机2从180到0度for (int pos = 180; pos >= 0; pos -= 1) { servo2.write(pos); delay(15); // 等待15毫秒}// 控制伺服电机3从0到90度for (int pos = 0; pos <= 90; pos += 1) { servo3.write(pos); delay(15); // 等待15毫秒}// 返回到起始位置servo1.write(0);servo2.write(180);servo3.write(0);delay(1000); // 等待1秒

}
要点解读：
简单实现：通过Servo库方便地控制多个伺服电机，适合初学者理解基本的伺服控制。
逐步控制：使用for循环逐步调整伺服电机位置，提供平滑的运动效果。
多伺服控制：可以轻松扩展到更多伺服电机，适用于多关节的机械臂或机器人项目。
案例二：基于传感器反馈的多关节控制
cpp
复制
#include

Servo servo1;
Servo servo2;
Servo servo3;

const int sensorPin = A0; // 模拟传感器引脚

void setup() {
servo1.attach(9);
servo2.attach(10);
servo3.attach(11);
Serial.begin(9600); // 初始化串口
}

void loop() {
int sensorValue = analogRead(sensorPin); // 读取传感器值
int pos1 = map(sensorValue, 0, 1023, 0, 180); // 将传感器值映射到伺服电机角度

// 控制伺服电机servo1.write(pos1); // 第一个伺服电机根据传感器值调整servo2.write(180 - pos1); // 第二个伺服电机反向调整servo3.write(pos1 / 2); // 第三个伺服电机位置为传感器值的一半// 输出状态Serial.print(\"传感器值: \");Serial.print(sensorValue);Serial.print(\" 伺服电机1角度: \");Serial.println(pos1);delay(100); // 延迟100毫秒

}
要点解读：
传感器反馈控制：通过传感器输入控制伺服电机，实现动态反应，适合机器人和智能设备。
映射功能：使用map()函数将传感器值转换为伺服电机角度，简化了控制逻辑。
状态输出：通过串口输出当前传感器值和伺服电机角度，便于观察和调试。
案例三：基于PID控制的多关节协调运动
cpp
复制
#include

Servo servo1;
Servo servo2;
Servo servo3;

const int encoderPin1 = 2; // 编码器引脚1
const int encoderPin2 = 3; // 编码器引脚2
const int encoderPin3 = 4; // 编码器引脚3

volatile int position1 = 0;
volatile int position2 = 0;
volatile int position3 = 0;

float setpoint1 = 90; // 目标位置1
float setpoint2 = 90; // 目标位置2
float setpoint3 = 90; // 目标位置3

float Kp = 1.0, Ki = 0.1, Kd = 0.01; // PID参数

void setup() {
servo1.attach(9);
servo2.attach(10);
servo3.attach(11);

pinMode(encoderPin1, INPUT);pinMode(encoderPin2, INPUT);pinMode(encoderPin3, INPUT);attachInterrupt(digitalPinToInterrupt(encoderPin1), updatePosition1, CHANGE);attachInterrupt(digitalPinToInterrupt(encoderPin2), updatePosition2, CHANGE);attachInterrupt(digitalPinToInterrupt(encoderPin3), updatePosition3, CHANGE);Serial.begin(9600);

}

void loop() {
float error1 = setpoint1 - position1;
float error2 = setpoint2 - position2;
float error3 = setpoint3 - position3;

float output1 = Kp * error1 + Ki * error1 + Kd * (error1 - position1);float output2 = Kp * error2 + Ki * error2 + Kd * (error2 - position2);float output3 = Kp * error3 + Ki * error3 + Kd * (error3 - position3);servo1.write(constrain(output1, 0, 180));servo2.write(constrain(output2, 0, 180));servo3.write(constrain(output3, 0, 180));delay(100);

}

void updatePosition1() {
if (digitalRead(encoderPin1) == HIGH) position1++;
else position1–;
}

void updatePosition2() {
if (digitalRead(encoderPin2) == HIGH) position2++;
else position2–;
}

void updatePosition3() {
if (digitalRead(encoderPin3) == HIGH) position3++;
else position3–;
}
要点解读：
PID控制：通过PID算法实现对每个关节的精确位置控制，确保关节能够快速、准确地到达目标位置。
编码器反馈：使用编码器实时获取关节的当前位置，实现闭环控制，提高控制精度。
多关节协调：通过独立控制每个关节的角度，实现多个关节的协调运动，适用于复杂的机器人应用。

双足机器人步态控制（基础协调）
功能描述：通过控制两个BLDC电机驱动髋关节和膝关节，实现双足机器人的基本行走步态。

cpp
复制代码
// 引脚定义
const int hipMotorPin = 5; // 髋关节电机PWM引脚
const int kneeMotorPin = 6; // 膝关节电机PWM引脚
const int gyroPin = A0; // 陀螺仪模拟输入（检测倾斜角度）

// 步态参数
const int stepDelay = 1000; // 单步时间（毫秒）
const int swingAngle = 45; // 摆动相角度（度）

void setup() {
pinMode(hipMotorPin, OUTPUT);
pinMode(kneeMotorPin, OUTPUT);
pinMode(gyroPin, INPUT);
}

void loop() {
// 读取陀螺仪数据（简化处理）
int gyroValue = analogRead(gyroPin);
bool isBalanced = (abs(gyroValue - 512) < 50); // 假设512为平衡点

if (isBalanced) {
// 正常步态循环
moveHip(swingAngle); // 髋关节摆动
delay(stepDelay / 2);
moveKnee(-swingAngle); // 膝关节反向摆动
delay(stepDelay / 2);
} else {
// 失衡时停止运动
stopMotors();
}
}

// 电机控制函数
void moveHip(int angle) {
analogWrite(hipMotorPin, map(angle, -90, 90, 0, 255)); // 根据角度映射PWM值
}
void moveKnee(int angle) {
analogWrite(kneeMotorPin, map(angle, -90, 90, 0, 255));
}
void stopMotors() {
analogWrite(hipMotorPin, 0);
analogWrite(kneeMotorPin, 0);
}

要点解读：

简化动力学模型：未使用复杂逆运动学，仅通过预设角度实现基础步态。
平衡检测：通过陀螺仪实时监测机器人姿态，失衡时立即停止运动。
改进方向：可加入加速度计、超声波测距等传感器，实现动态步态调整。
案例二：机械臂多关节同步控制（位置闭环）
功能描述：通过控制3个BLDC电机驱动肩关节、肘关节和腕关节，实现机械臂的精确位置控制。

cpp
复制代码
// 引脚定义
const int shoulderPin = 5; // 肩关节电机PWM引脚
const int elbowPin = 6; // 肘关节电机PWM引脚
const int wristPin = 7; // 腕关节电机PWM引脚
const int targetAngle[3] = {90, 45, 0}; // 目标角度（肩、肘、腕）

// PID参数
float Kp = 1.0, Ki = 0.1, Kd = 0.05;
float previousError[3] = {0, 0, 0};
float integral[3] = {0, 0, 0};

void setup() {
pinMode(shoulderPin, OUTPUT);
pinMode(elbowPin, OUTPUT);
pinMode(wristPin, OUTPUT);
}

void loop() {
for (int i = 0; i < 3; i++) {
float error = targetAngle[i] - readCurrentAngle(i); // 读取当前角度（需编码器支持）
integral[i] += error * Ki;
float derivative = (error - previousError[i]) * Kd;
float output = Kp * error + integral[i] + derivative;
analogWrite(getMotorPin(i), constrain(output, 0, 255)); // 限制PWM范围
previousError[i] = error;
}
delay(20); // PID循环周期
}

// 辅助函数（需实际实现）
int readCurrentAngle(int jointIndex) {
// 根据编码器或电位器读取当前角度
return 0; // 示例占位符
}
int getMotorPin(int jointIndex) {
switch (jointIndex) {
case 0: return shoulderPin;
case 1: return elbowPin;
case 2: return wristPin;
default: return 0;
}
}

要点解读：

独立关节控制：每个关节采用独立PID控制器，避免耦合干扰。
位置反馈：依赖编码器或电位器实现闭环控制，提升精度。
扩展性：可增加更多关节，但需注意计算资源限制。
注意事项：需校准零点位置，避免累积误差导致漂移。
案例三：人形机器人全身协调控制（状态机+传感器融合）
功能描述：通过状态机管理站立、行走、转向等模式，结合IMU和超声波传感器实现全身协调控制。

cpp
复制代码
// 引脚定义（简化示例）
const int leftHipPin = 5;
const int rightHipPin = 6;
const int leftKneePin = 7;
const int rightKneePin = 8;
const int imuPin = A0; // IMU模拟输入（检测姿态）
const int ultrasonicPin = 9; // 超声波Trig引脚
const int echoPin = 10; // 超声波Echo引脚

enum State {STANDING, WALKING, TURNING};
State currentState = STANDING;

void setup() {
pinMode(leftHipPin, OUTPUT);
pinMode(rightHipPin, OUTPUT);
pinMode(leftKneePin, OUTPUT);
pinMode(rightKneePin, OUTPUT);
pinMode(imuPin, INPUT);
pinMode(ultrasonicPin, OUTPUT);
pinMode(echoPin, INPUT);
}

void loop() {
switch (currentState) {
case STANDING:
if (detectObstacle()) {
currentState = TURNING; // 检测到障碍物则转向
} else {
maintainBalance(); // 保持站立平衡
}
break;
case WALKING:
executeStep(); // 执行步行周期
if (!isBalanced()) {
currentState = STANDING; // 失衡时返回站立状态
}
break;
case TURNING:
turnBody(); // 原地转向
currentState = STANDING; // 转向后恢复站立
break;
}
delay(100); // 主循环延时
}

// 状态相关函数（需实际实现）
bool detectObstacle() {
long duration = pulseIn(echoPin, HIGH);
float distance = (duration * 0.034) / 2; // 转换为厘米
return distance < 50.0; // 障碍物阈值
}
bool isBalanced() {
int imuValue = analogRead(imuPin);
return (imuValue > 450 && imuValue < 580); // 简化平衡判断
}
void maintainBalance() { /* 平衡控制算法 / }
void executeStep() { / 步行周期控制 / }
void turnBody() { / 转向控制 */ }

要点解读：

状态机架构：通过状态切换管理复杂行为，降低代码复杂度。
多传感器融合：IMU提供姿态信息，超声波检测环境障碍物。
行为优先级：避障优先级高于步行，紧急情况下强制切换状态。
扩展建议：可加入视觉识别、语音指令等模块，提升智能化水平。
调试难点：全身协调需反复调试各关节运动时序和幅度。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
