前言

在矩阵运算中，左乘与右乘 是两个看似简单但至关重要的概念。对于刚接触SLAM或自动驾驶的初学者而言，这个区别可能并不明显，因为它往往并不影响对整体概念的理解，比如SLAM流程、松紧耦合等。然而，当一名技术人员真正开始开发项目、推导公式时，何时使用左乘，何时使用右乘 将直接影响计算的正确性与逻辑的严谨性。

笔者查阅了大多CSDN上面的文章，觉得在SLAM或自动驾驶的方向，缺少一个关于左乘和右乘的总结，并且这个问题也困扰了我一段时间。因此在理清后，认为有必要在这里做一个阐述，如果有不明确的地方欢迎大家指正！

如果你希望检验自己是否真正理解了这个知识点，不妨思考以下几个关键问题：

1. 最纯粹的旋转矩阵的两种定义方式有哪些？SLAM中用的是哪一种？

2. 旋转矩阵中，左乘与右乘的本质区别是什么？

3. 相机位姿矩阵 T c w T_{cw} Tcw​ 和 T w c T_{wc} Twc​ 各自代表什么？
   除了物理意义上表示坐标系之间的变换，它们的数学意义究竟是什么？换句话说，如果我们使用 T w c T_{wc} Twc​ 作为相机的位姿，那么初始时刻世界坐标系与相机坐标系重合。假设相机系围绕世界系的 $Z$ 轴逆时针旋转30度，并沿世界系的 $X$ 轴和 $Y$ 轴分别平移 +1 和 +2，构造出 4×4 变换矩阵 $T$ 后，如何计算相机系下的固定点 P cP_c Pc​ 在世界坐标系下的坐标 P wP_w Pw​？

4. SLAM中的位姿移动计算：左乘还是右乘？
   在SLAM中，我们经常需要计算从一个时刻的相机位姿到另一个时刻的相机位姿，这通常涉及多个增量变换 Δ T i\\Delta T_i ΔTi​。在这种情况下，应该采用连续左乘还是连续右乘？为什么？分别以 T c w T_{cw} Tcw​ 和 T w c T_{wc} Twc​ 代表相机位姿，则 Δ T i\\Delta T_i ΔTi​代表的物理意义又是什么？

5. 坐标变换中的矩阵运算：如何正确选择乘法顺序？
   SLAM 计算过程中，常常需要将某个固定点或位姿在不同的坐标系中进行连续变换，以得到新的坐标。在这种情况下，应该采用左乘还是右乘？为什么？

6. 自动驾驶中的IMU姿态更新：旋转矩阵的乘法顺序如何决定？
   在自动驾驶中，IMU 用于估计车辆姿态，尤其是旋转的累积。在仅考虑旋转矩阵的情况下，车辆从一个时刻的姿态到另一个时刻的姿态，经历了多个增量旋转矩阵 Δ R i\\Delta R_i ΔRi​。此时，应该采用左乘还是右乘？其数学原理和物理意义是什么？

一、基础旋转矩阵的两种定义

坐标系的旋转（被动旋转）

翻阅《捷联惯性导航技术》（第二版），可以发现 3.6.3 欧拉角 章节中，对 参考坐标系 n 旋转到 载体坐标系 b 有如下定义
R ( α ) = [ cos ⁡ α sin ⁡ α0 − sin ⁡ α cos ⁡ α0 0 0 1 ] \\begin{aligned}\\boldsymbol{R}(\\alpha)=\\left[\\begin{array}{ccc}\\cos \\alpha & \\sin \\alpha & 0 \\\\ -\\sin \\alpha & \\cos \\alpha & 0 \\\\ 0 & 0 & 1\\end{array}\\right]\\end{aligned} R(α)= ​cosα−sinα0​sinαcosα0​001​ ​​
这样定义的理由如下

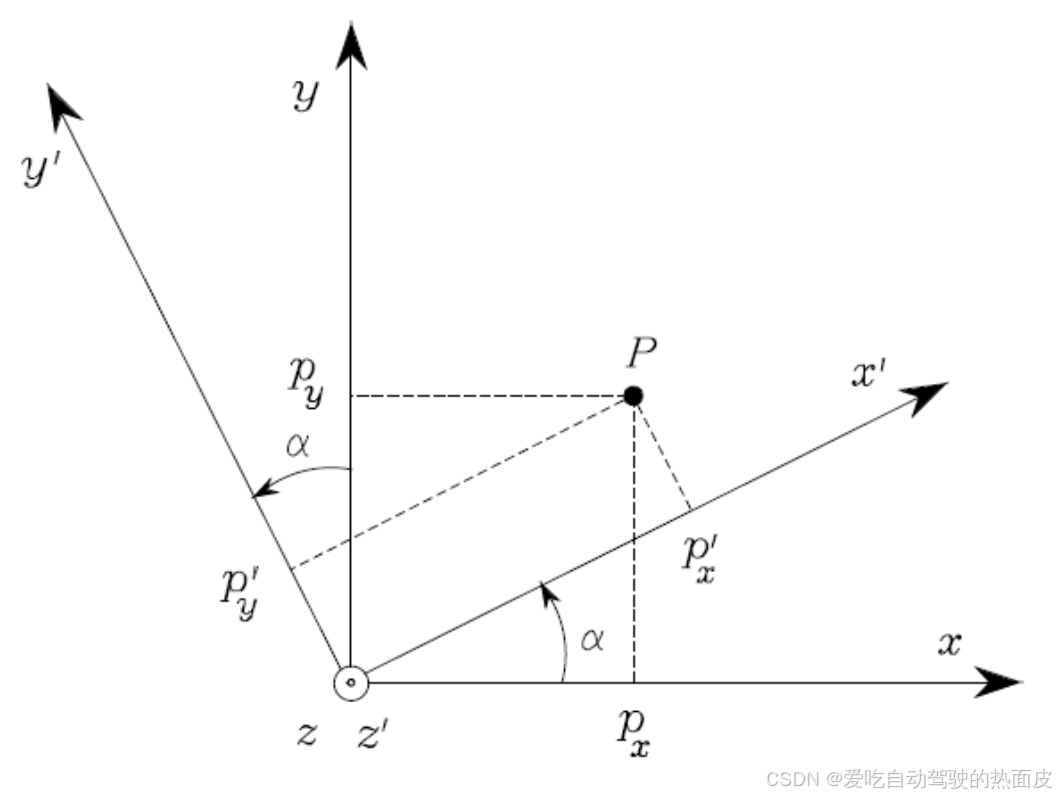

如上图举个例子，你可以发现它们符合这样的过程，将参考坐标系 n ($x-y$) 下的点 转换到 载体坐标系 b ( x ′ − y ′ x\'-y\' x′−y′) 下，即以参考坐标系 n为基准，逆时针旋转30度到了载体坐标系 b。
[ 5 3 + 5 5 3 − 5] = [ cos ⁡ 30 ∘ sin ⁡ 30 ∘ − sin ⁡ 30 ∘ cos ⁡ 30][ 10 10 ] \\left[\\begin{array}{l}5 \\sqrt{3}+5 \\\\ 5 \\sqrt{3}-5\\end{array}\\right]=\\left[\\begin{array}{cc}\\cos 30^{\\circ} & \\sin 30^{\\circ} \\\\ -\\sin 30^{\\circ} & \\cos 30\\end{array}\\right]\\left[\\begin{array}{c}10\\\\ 10\\end{array}\\right] [53 ​+553 ​−5​]=[cos30∘−sin30∘​sin30∘cos30​][1010​]
P b = R b n P n P_b=R_{bn}P_{n} Pb​=Rbn​Pn​

所以被称为坐标系的旋转

向量的旋转（主动旋转）

如果是向量的旋转，不涉及到坐标系的旋转，定义如下
R ( α ) = [ cos ⁡ α − sin ⁡ α0 sin ⁡ α cos ⁡ α0 0 0 1 ] \\begin{aligned}\\boldsymbol{R}(\\alpha)=\\left[\\begin{array}{ccc}\\cos \\alpha & -\\sin \\alpha & 0 \\\\ \\sin \\alpha & \\cos \\alpha & 0 \\\\ 0 & 0 & 1\\end{array}\\right]\\end{aligned} R(α)= ​cosαsinα0​−sinαcosα0​001​ ​​

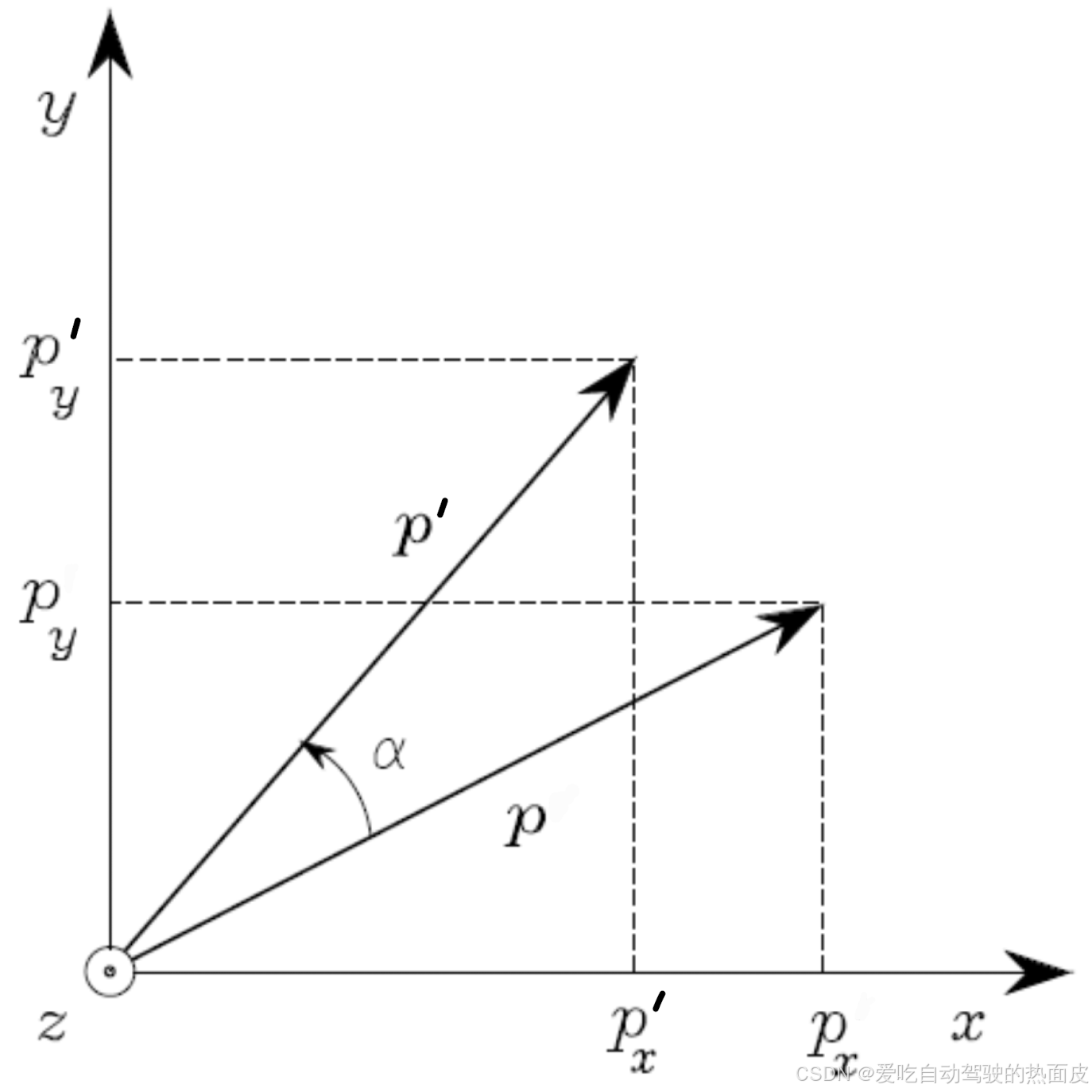

可以用下图的计算来证明

( x ′ y ′ ) = ( cos ⁡ 30 ∘ − sin ⁡ 30 ∘ sin ⁡ 30 ∘ cos ⁡ 30 ∘ )( 4 2 ) = ( 0.8660254 − 0.5 0.5 0.8660254 )( 4 2 ) \\binom{x^{\\prime}}{y^{\\prime}}=\\left(\\begin{array}{cc} \\cos 30^{\\circ} & -\\sin 30^{\\circ} \\\\ \\sin 30^{\\circ} & \\cos 30^{\\circ} \\end{array}\\right)\\binom{4}{2}=\\left(\\begin{array}{cc} 0.8660254 & -0.5 \\\\ 0.5 & 0.8660254 \\end{array}\\right)\\binom{4}{2} (y′x′​)=(cos30∘sin30∘​−sin30∘cos30∘​)(24​)=(0.86602540.5​−0.50.8660254​)(24​)

SLAM中使用的旋转矩阵

SLAM和自动驾驶中使用的统一定义为了 向量的旋转（主动旋转） ，即使是在同一个点在不同坐标系下的转换的时候（因此这里在 右乘原理 - 绕自身坐标系的坐标变换 小结，就会出现反直觉的情况）。

举个例子 绕Z轴，以世界系为基准，相机系相对于世界系逆时针旋转了30度，对应的公式为 P w = R w c P c P_w=R_{wc}P_{c} Pw​=Rwc​Pc​
对应的旋转矩阵和例子如下，看上去应该是 以世界系为基准，旋转到 相机系。这与我们的被动旋转定义是相反的，被动旋转的情况应该是，以相机系为基准，旋转到世界系。
[ 10 10 ] = [ cos ⁡ 30 ∘ − sin ⁡ 30 ∘ sin ⁡ 30 ∘ cos ⁡ 30][ 5 3 + 5 5 3 − 5] \\left[\\begin{array}{l}10 \\\\ 10\\end{array}\\right]=\\left[\\begin{array}{cc}\\cos 30^{\\circ} & -\\sin 30^{\\circ} \\\\ \\sin 30^{\\circ} & \\cos 30\\end{array}\\right]\\left[\\begin{array}{c}5 \\sqrt{3}+5 \\\\ 5 \\sqrt{3}-5\\end{array}\\right] [1010​]=[cos30∘sin30∘​−sin30∘cos30​][53 ​+553 ​−5​]

为什么要如此定义？

GPT解释

物理动作：确实是在说“相机系绕世界系转了 30°”，这是一个 被动 的描述（坐标系在动）。
我们要做的：把「相机系坐标」→「世界系坐标」，数学上要用到的是 “相机系的基底在世界系里的朝向”，也就是把相机系的轴看成一组在世界系中的矢量，那组矢量恰好是由主动旋转 +30 得到的。

笔者理解

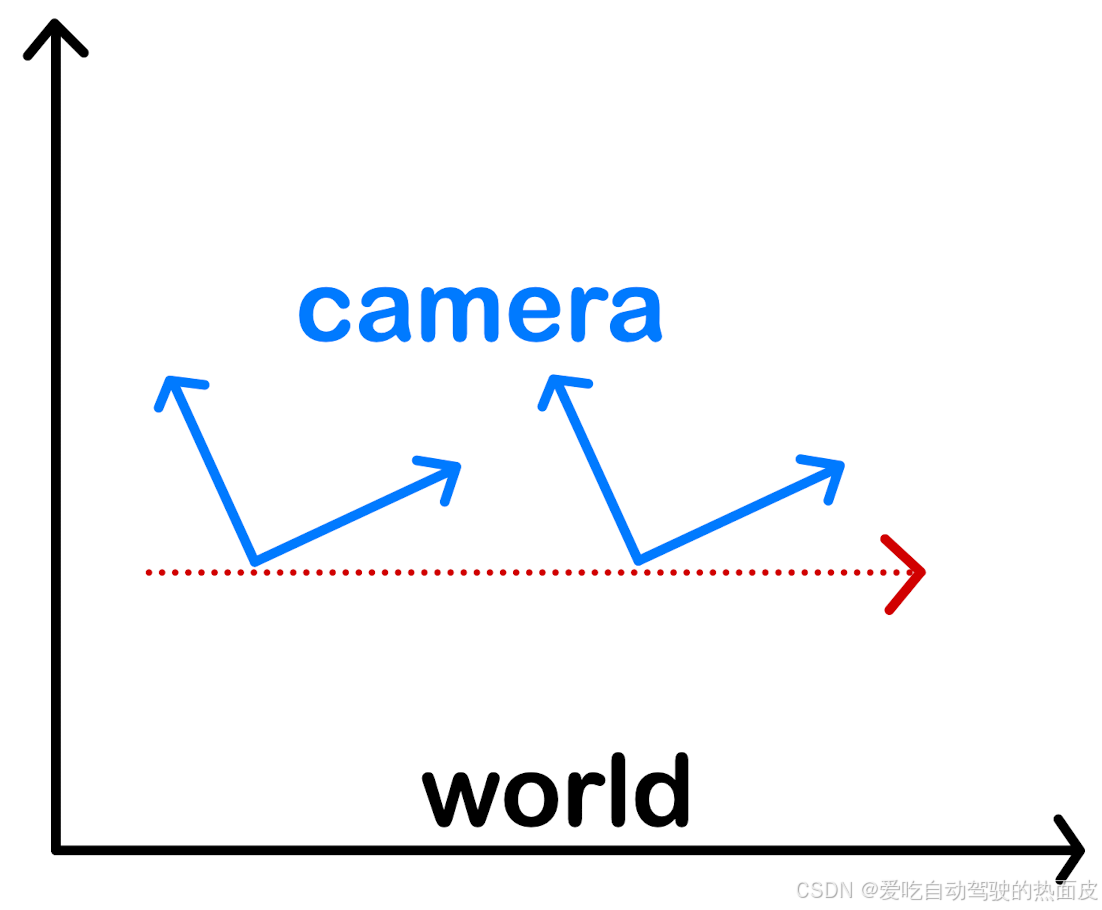

SLAM必会涉及到 平移，那么加上平移以后，会有如下公式，这个时候不如不考虑旋转，只考虑平移，会发现，平移只有以 世界系为基准，指向 相机系的原点，公式才可以成立。
P w = T w c P c P_w=T_{wc}P_{c} Pw​=Twc​Pc​

[ 3 3 1 ] = [ 1 0 3 0 1 3 0 0 1 ][ 0 0 1 ] \\left[\\begin{array}{l} 3 \\\\ 3 \\\\ 1 \\end{array}\\right]=\\left[\\begin{array}{lll} 1 & 0 & 3 \\\\ 0 & 1 & 3 \\\\ 0 & 0 & 1 \\end{array}\\right]\\left[\\begin{array}{l} 0 \\\\ 0 \\\\ 1 \\end{array}\\right] ​331​ ​= ​100​010​331​ ​ ​001​ ​

注意，后面文章的讨论全部是基于SLAM的主动旋转

二、旋转矩阵中左乘与右乘的本质区别

定义

左乘旋转矩阵绕固定坐标系旋转，且这里讨论的是非固定向量的旋转。
右乘旋转矩阵绕自身坐标系旋转，且这里讨论的是固定点的坐标变换。

在后面的讲解中，一定要先分清，到底是在进行固定点的坐标变换，还是在进行非固定向量的旋转，否则非常有误导性

同时给出绕$x,y,z$轴旋转的旋转矩阵的定义
R x ( γ ) = [ 1 0 0 0 cos ⁡ γ − sin ⁡ γ 0 sin ⁡ γ cos ⁡ γ ] R y ( β ) = [ cos ⁡ β0 sin ⁡ β 0 1 0 − sin ⁡ β0 cos ⁡ β ] R z ( α ) = [ cos ⁡ α − sin ⁡ α0 sin ⁡ α cos ⁡ α0 0 0 1 ] \\begin{aligned} & \\boldsymbol{R}_x(\\gamma)=\\left[\\begin{array}{ccc}1 & 0 & 0 \\\\ 0 & \\cos \\gamma & -\\sin \\gamma \\\\ 0 & \\sin \\gamma & \\cos \\gamma\\end{array}\\right] \\\\ & \\boldsymbol{R}_y(\\beta)=\\left[\\begin{array}{ccc}\\cos \\beta & 0 & \\sin \\beta \\\\ 0 & 1 & 0 \\\\ -\\sin \\beta & 0 & \\cos \\beta\\end{array}\\right] \\\\ & \\boldsymbol{R}_z(\\alpha)=\\left[\\begin{array}{ccc}\\cos \\alpha & -\\sin \\alpha & 0 \\\\ \\sin \\alpha & \\cos \\alpha & 0 \\\\ 0 & 0 & 1\\end{array}\\right]\\end{aligned} ​Rx​(γ)= ​100​0cosγsinγ​0−sinγcosγ​ ​Ry​(β)= ​cosβ0−sinβ​010​sinβ0cosβ​ ​Rz​(α)= ​cosαsinα0​−sinαcosα0​001​ ​​

左乘原理 - 向量绕固定坐标系旋转

如图，坐标系 $O-xyz$ 不变（固定坐标系或世界坐标系），$P$ 向量旋转 $\alpha$ ，得到新的向量 P ′ P\' P′
P ′ = R z ( α ) P P\'=\\boldsymbol{R}_z(\\alpha) P P′=Rz​(α)P
如果再进行一次角度为$\beta$的旋转，可以获得下面的公式
P ′ ′= R z ( β ) P ′ = R z ( β ) R z ( α ) P P\'\'=\\boldsymbol{R}_z(\\beta)P\'=\\boldsymbol{R}_z(\\beta)\\boldsymbol{R}_z(\\alpha)P P′′=Rz​(β)P′=Rz​(β)Rz​(α)P
由此可以发现，在一个固定坐标系下，如果向量$P$希望持续进行旋转，则只需要通过旋转矩阵进行左乘即可，这里看出来左乘的原因是$\alpha$,$\beta$ 是从右向左写的，因此我们称这样的旋转矩阵乘法为左乘。

所以正如定义中所说，左乘旋转矩阵绕固定坐标系旋转，且是非固定向量的旋转。

注意，这里的左乘和向量$P$无关，只和旋转矩阵之间的乘法有关。不能因为 R z (α)P \\boldsymbol{R}_z(\\alpha) P Rz​(α)P就觉得这是左乘了。

右乘原理 - 绕自身坐标系的坐标变换

如图，$P$ 点不变，坐标系 $O-xyz$ 旋转 $\alpha$ ，得到新的坐标系 O− x ′ y ′ z ′ O-x^{\\prime} y^{\\prime} z^{\\prime} O−x′y′z′ ，在新坐标系下，$P$ 点的坐标变为 P ′ P^{\\prime} P′ ，则有：
P = R z ( α ) P ′ P=\\boldsymbol{R}_z(\\alpha) P\' P=Rz​(α)P′
同理，因为左乘右乘和点 P ′ P\' P′无关，因此不能看到这里就奇怪怎么还是左乘，矩阵的左乘右乘取决于旋转矩阵之间的乘法。

解释一下这里的绕自身坐标系

• 其实就指的是以$O-xyz$为起始坐标系，绕着这个坐标系进行旋转，很多地方也说是 绕相对坐标系
• 举个例子，图中的$\alpha$假设大小为30度，那么就等于将$O-xyz$逆时针旋转了30度。由于是逆时针旋转的，因此带入的$\alpha$为$+30$度。则旋转矩阵应该为
  R z ( α ) = [ cos ⁡ 30 ° − sin ⁡ 30 ° 0 sin ⁡ 30 ° cos ⁡ 30 ° 0 0 0 1 ]{R}_z(\\alpha)=\\left[\\begin{array}{ccc}\\cos 30° & -\\sin 30° & 0 \\\\ \\sin 30° & \\cos30° & 0 \\\\ 0 & 0 & 1\\end{array}\\right] Rz​(α)= ​cos30°sin30°0​−sin30°cos30°0​001​ ​
• $P$和 P ′ P\' P′满足上面的转换关系，笔者在这里举了一个例子，假设了一个符合图片的计算
  [ 10 10 ] = [ cos ⁡ 30 ∘ − sin ⁡ 30 ∘ sin ⁡ 30 ∘ cos ⁡ 30 ] [ 5 3 + 5 5 3 − 5 ]\\left[\\begin{array}{l}10 \\\\ 10\\end{array}\\right]=\\left[\\begin{array}{cc}\\cos 30^{\\circ} & -\\sin 30^{\\circ} \\\\ \\sin 30^{\\circ} & \\cos 30\\end{array}\\right]\\left[\\begin{array}{c}5 \\sqrt{3}+5 \\\\ 5 \\sqrt{3}-5\\end{array}\\right] [1010​]=[cos30∘sin30∘​−sin30∘cos30​][53 ​+553 ​−5​]

但这里的坐标变换其实有一点反直觉，明明从$O-xyz$为基准开始旋转的，但是却不是从在$O-xyz$坐标系下的$P$开始乘以旋转矩阵的。这或许也是坐标转换的难点所在吧，因为这个反直觉的地方也是最容易出错的地方

下面来看看为什么说这里是右乘

为了简化，我们并不以绕$x,y,z$轴来表示旋转矩阵，我们直接记不同的坐标系为 $0,1,2$。

• 以0系为起始坐标系，从0系旋转到1系的旋转矩阵为 R 01 R_{01} R01​
• 以1系为起始坐标系，从1系旋转到2系的旋转矩阵为 R 12 R_{12} R12​
• 以0系为起始坐标系，从0系旋转到2系的旋转矩阵为 R 02 R_{02} R02​
• 点$p$在坐标系$0,1,2$中的坐标分别为 p 1 p_1 p1​, p 2 p_2 p2​, p 3 p_3 p3​，那么根据刚才的推断，可以得到下面的三个：
  p 1 = R 12 p 2 ， p 0 = R 01 p 1 ， p 1 = R 12 p 2p_1=R_{12}p_2，p_0=R_{01}p_1，p_1=R_{12}p_2 p1​=R12​p2​，p0​=R01​p1​，p1​=R12​p2​
• 化简一下，可以得到
  R 02 = R 01 R 12R_{02}=R_{01}R_{12} R02​=R01​R12​

可以看出，为了从0系转到2系，旋转矩阵的乘法顺序是先从0系转到1系，再右乘从1系转到2系。

并且，这里的旋转，根据我们刚才对 R 01 R_{01} R01​, R 12 R_{12} R12​, R 02 R_{02} R02​的定义，可以发现每次都是相对于新的系进行旋转，换句话说就是相对于一个 相对系 进行旋转，但是我们的点的位置从来没有变过。

所以正如定义中所说，右乘旋转矩阵绕自身(相对)坐标系旋转，且这里讨论的是固定点的坐标变换。

这上面的知识来自于 旋转的左乘右乘 和 旋转矩阵及左右乘的意义，看这一篇就够了，感谢两位作者的贡献。但这里并没有涉及到SLAM或自动驾驶中相关的应用，因此有了这篇文章。

三、相机位姿矩阵 T c w T_{cw} Tcw​ 和 T w c T_{wc} Twc​

定义

• T w c T_{wc} Twc​ 代表了从相机系转到世界系的转换过程
• T w c T_{wc} Twc​ 同样代表了，相机光心在世界坐标系下的位姿
• T c w T_{cw} Tcw​ 代表了从世界系转到相机系的转换过程
• T c w T_{cw} Tcw​ 同样代表了，世界系中心在相机系下的位姿

解释

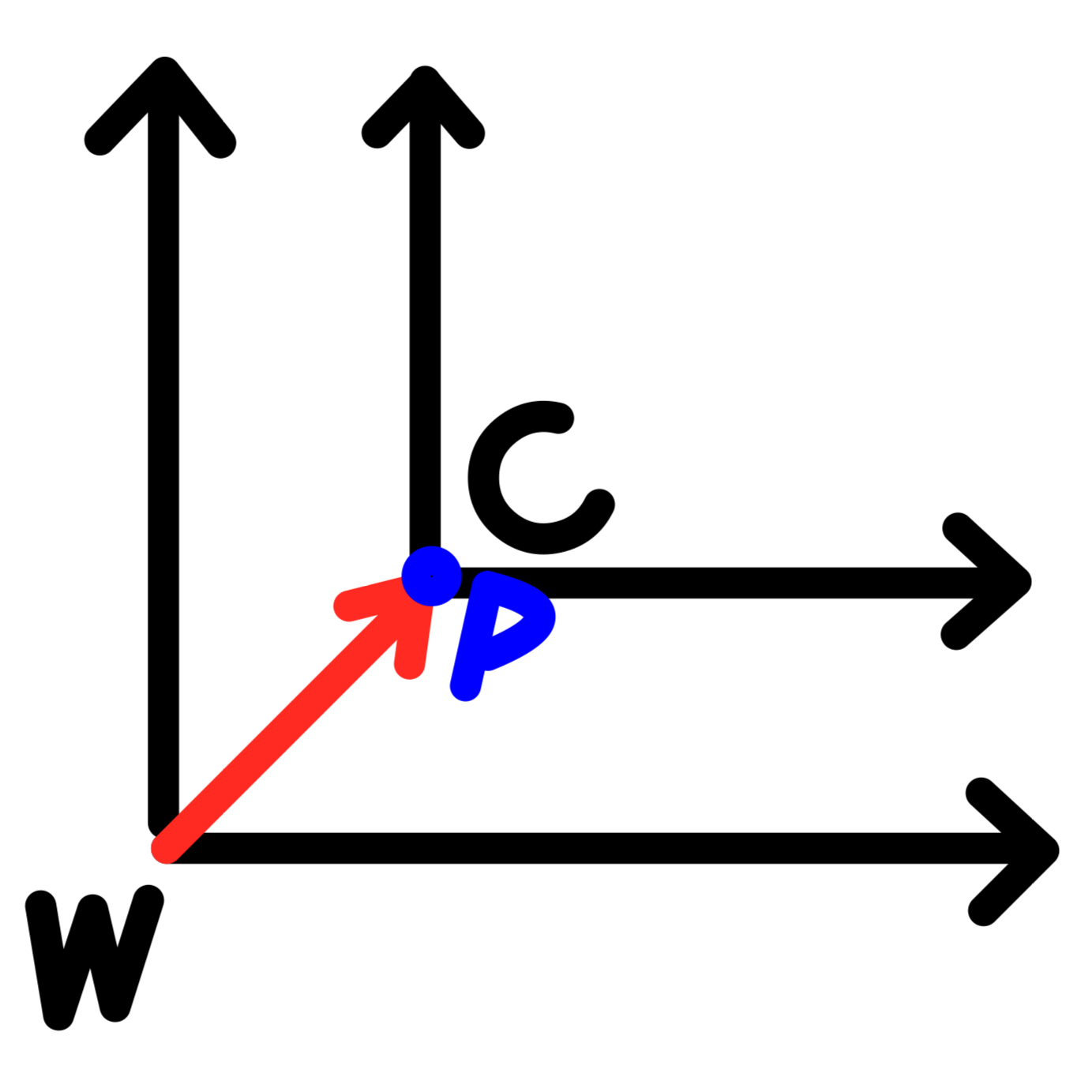

1. T w c T_{wc} Twc​ 之所以可以代表从相机系转到世界系的转换过程，是因为假设在相机系下有一个固定点 P c P_c Pc​，那么这个固定点在世界系下的坐标被 定义 为 P w = T w c P c P_w=T_{wc}P_{c} Pw​=Twc​Pc​。

   • 注意！这里的定义就非常符合直觉了，因为 T w c T_{wc} Twc​恰恰代表着从相机系转到世界系的过程！但这个是人为定义的，就是为了，符合直觉！

   • 但是！却不符合数学！！！这么说是因为从数学上来讲， T w c T_{wc} Twc​代表着以世界系为初始坐标系， 转到相机系的过程！

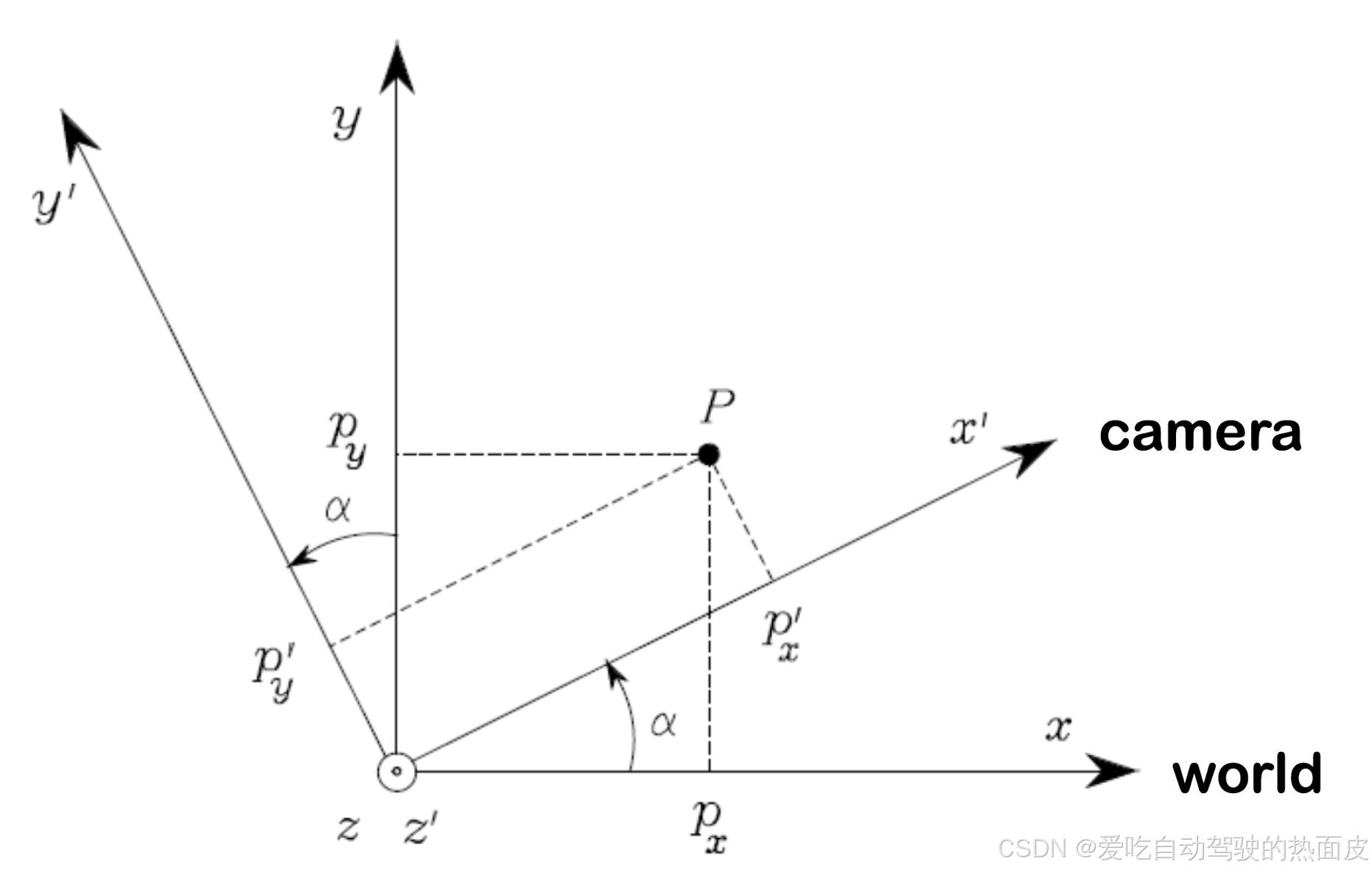

   • 我知道这里非常绕，但可以通过一个刚才讲过的例子来说明。我们不考虑平移，只考虑旋转，如图中所示，$O-xyz$代表世界坐标系， O − x ′ y ′ z ′ O-x\' y\' z\' O−x′y′z′代表相机坐标系，还是那个代数形式。就可以发现，从相机系转到世界系的旋转矩阵，竟然不是以相机系为初始坐标系，而是以世界系为初始坐标系转到了相机坐标系，这真是太神奇了！之所以神奇，就是因为我之前提到的反直觉的地方。而这里反直觉的地方，其实就是第一节讲的使用了主动旋转矩阵的原因。
     [ 10 10 ] = [ cos ⁡ 30 ∘ − sin ⁡ 30 ∘sin ⁡ 30 ∘ cos ⁡ 30 ] [ 5 3 + 5 5 3 − 5 ] \\left[\\begin{array}{l}10 \\\\ 10\\end{array}\\right]=\\left[\\begin{array}{cc}\\cos 30^{\\circ} & -\\sin 30^{\\circ} \\\\ \\sin 30^{\\circ} & \\cos 30\\end{array}\\right]\\left[\\begin{array}{c}5 \\sqrt{3}+5 \\\\ 5 \\sqrt{3}-5\\end{array}\\right] [1010​]=[cos30∘sin30∘​−sin30∘cos30​][53 ​+553 ​−5​]


   • 加入了平移以后依然是这个道理

2. T w c T_{wc} Twc​ 之所以同样代表了相机光心在世界坐标系下的位姿，也是因为上面的数学，因为 T w c T_{wc} Twc​ 是以世界系为初始坐标系，然后使用在世界系下的转换关系（角度和平移），得到了相机系。换句话说，相机系的位姿其实就是定义在世界系下的。太优雅了！
3. T c w T_{cw} Tcw​ 代表了从世界系转到相机系的转换过程，我就不再解释了，🐷都会，跟上面一样
4. T c w T_{cw} Tcw​ 同样代表了世界系中心在相机系下的位姿，也是同理。这里可以用 相对 的物理思想来思考，就算只有相机在移动，但是在相机眼里，世界在动（不是我疯了，是这个世界疯了）

T c w T_{cw} Tcw​ 和 T w c T_{wc} Twc​ 两者之间的关系

自然是互为逆的关系，可以用数学表示成
T c w= ( T w c ) − 1 T_{c w}=\\left(T_{w c}\\right)^{-1} Tcw​=(Twc​)−1

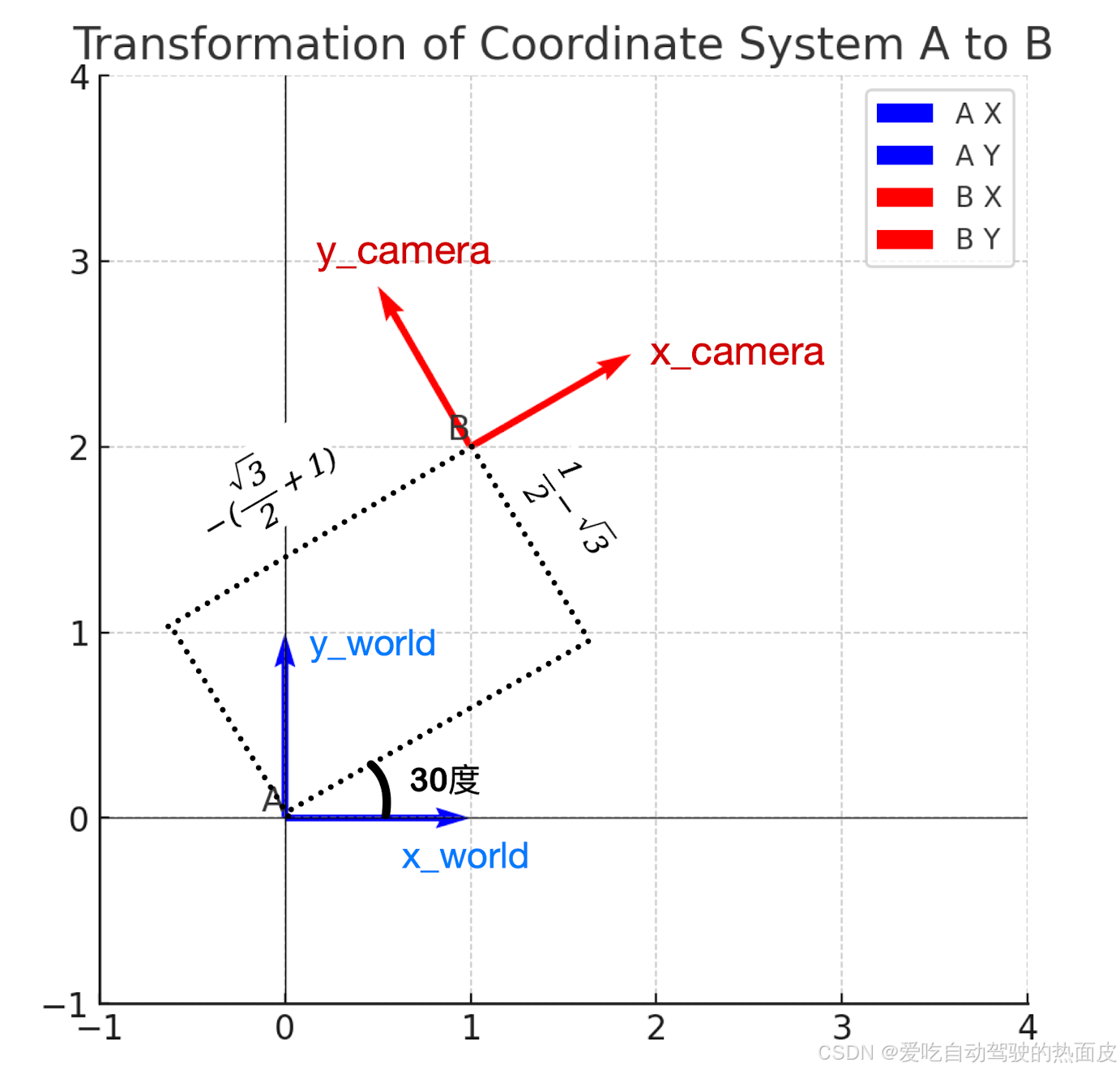

证明也很好证明，各位可以自己画一个图，我这里帮大家画了一个图（什么叫保姆式服务）

T w c= [ cos ⁡ 30 ∘ − sin ⁡ 30 ∘ 0 1 sin ⁡ 30 ∘ cos ⁡ 30 ∘ 0 2 0 0 1 0 0 0 0 1 ] T_{wc}=\\left[\\begin{array}{cccl} \\cos 30^{\\circ} & -\\sin 30^{\\circ} & 0 & 1 \\\\ \\sin 30^{\\circ} & \\cos 30^{\\circ} & 0 & 2 \\\\ 0 & 0 & 1 & 0 \\\\ 0 & 0 & 0 & 1 \\\\ \\end{array}\\right ] Twc​= ​cos30∘sin30∘00​−sin30∘cos30∘00​0010​1201​ ​
T c w= [ cos ⁡ ( − 30 ) ∘ − sin ⁡ ( − 30 ) ∘ 0 − ( 32 + 1 ) sin ⁡ ( − 30 ) ∘ cos ⁡ ( − 30 ) ∘ 0 1 2 − 3 0 0 1 0 0 0 0 1 ] T_{cw}=\\left[\\begin{array}{cccl} \\cos (-30)^{\\circ} & -\\sin (-30)^{\\circ} & 0 & -\\left(\\frac{\\sqrt{3}}{2}+1\\right) \\\\ \\sin (-30)^{\\circ} & \\cos (-30)^{\\circ} & 0 & \\frac{1}{2}-\\sqrt{3} \\\\ 0 & 0 & 1 & 0 \\\\ 0 & 0 & 0 & 1 \\\\ \\end{array}\\right ] Tcw​= ​cos(−30)∘sin(−30)∘00​−sin(−30)∘cos(−30)∘00​0010​−(23 ​​+1)21​−3 ​01​ ​

从这里看出， T w c T_{wc} Twc​从世界系到相机系逆时针旋转了30度，然后沿着世界系进行平移。而 T c w T_{cw} Tcw​则恰恰相反，从相机系到世界系顺时针旋转了30度，然后沿着相机系进行平移（图片中的虚线部分），非常优雅~

回答前言问题

如果我们使用 T w c T_{wc} Twc​ 作为相机的位姿，那么初始时刻世界坐标系与相机坐标系重合。假设相机系围绕世界系的 $Z$ 轴逆时针旋转30度，并沿世界系的 $X$ 轴和 $Y$ 轴分别平移 +1 和 +2，构造出 4×4 变换矩阵 $T$ 后，如何计算相机系下的固定点 P c P_c Pc​ 在世界坐标系下的坐标 P w P_w Pw​？
[ P w ] = [ cos ⁡ 30 ∘ − sin ⁡ 30 ∘ 0 1 sin ⁡ 30 ∘ cos ⁡ 30 ∘ 0 2 0 0 1 0 0 0 0 1 ][ P c ] \\left[P_{w}\\right]=\\left[\\begin{array}{cccl} \\cos 30^{\\circ} & -\\sin 30^{\\circ} & 0 & 1 \\\\ \\sin 30^{\\circ} & \\cos 30^{\\circ} & 0 & 2 \\\\ 0 & 0 & 1 & 0 \\\\ 0 & 0 & 0 & 1 \\\\ \\end{array}\\right ]\\left[P_{c}\\right] [Pw​]= ​cos30∘sin30∘00​−sin30∘cos30∘00​0010​1201​ ​[Pc​]

四、SLAM中的位姿移动计算

连续位姿移动使用左乘

道理很简单，因为没有涉及到坐标系的变换，只环绕着固定的坐标系进行移动，因此使用左乘。

举个例子，例如 用 T w c T_{wc} Twc​来表达位姿，正如前面的叙述，这里相机的姿态是定义在世界系下的，因此在进行连续移动的时候，在不同时刻间的位姿变换也一直都是在世界系下的，因此是环绕着固定的世界系进行移动。

同样，用 T c w T_{cw} Tcw​来表达位姿，这里的相机姿态表达了世界系在相机系下的位姿，此时的固定系为相机系，移动系为世界系，此时是环绕着相机系进行移动。

但这个时候相比于第一部分的例子，也有一点特殊，移动的是一个旋转矩阵 $T$，而不是一个向量，但其实本质一样的
T e n d= Δ T t 3Δ T t 2Δ T t 1 T s t a r t T_{end}=\\Delta T_{t_3}\\Delta T_{t_2}\\Delta T_{t_1}T_{start} Tend​=ΔTt3​​ΔTt2​​ΔTt1​​Tstart​

Δ T i \\Delta T_i ΔTi​的物理意义

如果使用 T w c T_{wc} Twc​来表达位姿，则认为 Δ T i \\Delta T_i ΔTi​是在世界系下的旋转平移描述。

• 注意！这里是左乘，因此不涉及到反直觉的情况，就大胆的左乘即可。
• 举个例子，刚开始相机系和世界系重合，相机姿态自然为单位矩阵。然后在世界系下，相机系先逆时针绕世界系的Z转30度，再顺时针绕世界系的Z转50度，依然不考虑平移，那么相机的位姿在只考虑旋转的时候，最后可以表示为
  R w c e n d = R z ( − 50 ) R z ( + 30 ) R w c s t a r t R_{wc_{end}}=\\boldsymbol{R}_z(-50)\\boldsymbol{R}_z(+30)R_{wc_{start}} Rwcend​​=Rz​(−50)Rz​(+30)Rwcstart​​

如果使用 T c w T_{cw} Tcw​来表达位姿，则认为 Δ T i \\Delta T_i ΔTi​是在相机系下的旋转平移描述，即在相机移动的时候，认为相机系不动，世界系在转。

因此，无论是哪一种 Δ T i \\Delta T_i ΔTi​，都可以代表相机的移动情况

同一次$\Delta T$在两种系下的关系

现在有一个这样的推导过程：
T w c ′ = Δ T T w c Δ T − 1 T w c ′ = T w c Δ T − 1 = T w c T w c ′ − 1T w c − 1 Δ T − 1 = T w c ′ − 1T c w ′ = T c w Δ T − 1T w c ′ = Δ T T w c \\begin{array}{l} T_{w c}^{\\prime}=\\Delta T T_{w c} \\\\ \\Delta T^{-1} T_{w c}^{\\prime}=T_{w c} \\\\ \\Delta T^{-1}=T_{w c} T_{w c}^{\\prime-1} \\\\ T_{w c}^{-1} \\Delta T^{-1}=T_{w c}^{\\prime-1} \\\\ T_{c w}^{\\prime}=T_{c w} \\Delta T^{-1} \\\\ T_{w c}^{\\prime}=\\Delta T T_{w c} \\end{array} Twc′​=ΔTTwc​ΔT−1Twc′​=Twc​ΔT−1=Twc​Twc′−1​Twc−1​ΔT−1=Twc′−1​Tcw′​=Tcw​ΔT−1Twc′​=ΔTTwc​​
最后得到：
T w c ′ = Δ T T w cT c w ′ = T c w Δ T − 1 \\begin{array}{c} T_{w c}^{\\prime}=\\Delta T T_{w c} \\\\ T_{c w}^{\\prime}=T_{c w} \\Delta T^{-1} \\end{array} Twc′​=ΔTTwc​Tcw′​=Tcw​ΔT−1​
这是个神奇的结果，一个使用了左乘，一个使用了右乘，怎么理解呢？

这会是个很有意思的发现，但不是很好理解。最简单的方式是假设只发生了最简单的平移来理解，然后加上旋转则同理。

我们假设$\Delta T$为一个单位旋转矩阵加上一个沿X轴+1的矩阵，即只发生了沿X轴的平移。

我们先设定 T w c T_{wc} Twc​为相机位姿，这个时候的相机位姿是表达在世界系下的，即全局固定的坐标系是世界系。那么第一个公式的$\Delta T$其实就是相机沿着世界系的X轴远离了一个正单位。注意，这是个事实发生的事情，我们只是使用了两个公式来描述这个过程，分别在不同的坐标系下，如图所示

先不看第二公式，你想想，如果一个相机系在世界系下（相机系在世界系的眼里），沿着世界系X远离一个正单位，那么世界系在相机系下（世界系在相机系的眼里），其实就是依然沿着世界系远离一个负单位！

（建议先看第五部分的IMU在相对系下的右乘更好理解下面的话）

再来看第二个公式， T c w T_{cw} Tcw​是表达了世界系中心在相机系下的位姿，换句话说，这里的全局固定的系是相机系，而移动系是世界系。并且因为是右乘，是绕着自身系/相对系的一个转换，也就是绕着世界系的一个转换。再加上是一个逆，所以刚好表达了负单位的想法！绝了，完全证明了“世界系在相机系下，其实就是依然沿着世界系远离一个负单位”

五、固定的点或位姿在坐标变换中的矩阵运算

首先一定要和第三点中的位姿移动计算区分开，因为位姿移动计算中全局坐标系是固定的，可以类比于左乘原理 - 向量绕固定坐标系旋转。这里我们讲的是固定点或位姿在不同的坐标系之间的转换关系，应该类比的是右乘原理 - 绕自身坐标系的坐标变换。

矛盾

我们先来看看SLAM中是怎么定义的。现在有一个固定点$Pc$在相机c系下，然后我们从相机c系转到车体b系，再从车体b系转到世界w系，最后得到世界w系下的$Pw$，推算过程应该如下：
P w = T w b T b c P c P_w=T_{wb}T_{bc}P_{c} Pw​=Twb​Tbc​Pc​
然后我们简化一下，其实就是从0系到1系，1系到2系的过程，求一个0系下的坐标在2系下的坐标，那么推算过程如下：
P 2 = T 21T 10P 0 P_2=T_{21}T_{10}P_{0} P2​=T21​T10​P0​
现在问题来了，这一看不是在左乘吗？左乘不应该是向量绕着固定坐标系旋转吗？但明明这里是固定的点在多个自身/相对坐标系之间的转换，很明显应该使用右乘啊，为什么矛盾了？

其实这是一个右乘后再进行公式推导的结果，只是非常多的地方为了方便直接就写了一个结论，让它看起来像是在左乘，真的很无语

从固定点开始推导，为什么使用了右乘进行运算

之前在讲解右乘的时候，我们提到了一个公式，现在可以用起来，这里没有使用平移，但其实就算加上平移变成位姿矩阵，效果完全相同。

并且注意旋转矩阵这里的定义，与SLAM相同，但我们在理解的时候要按照数学的方式去理解，即，谁是起始坐标系，从谁转到了谁！

• 以0系为起始坐标系，从0系旋转到1系的旋转矩阵为 R 01 R_{01} R01​
• 以1系为起始坐标系，从1系旋转到2系的旋转矩阵为 R 12 R_{12} R12​
• 以0系为起始坐标系，从0系旋转到2系的旋转矩阵为 R 02 R_{02} R02​

然后经过推导我们获得了下面的公式
p 1 = R 12p 2 ， p 0 = R 01p 1 ， p 1 = R 12p 2 p_1=R_{12}p_2，p_0=R_{01}p_1，p_1=R_{12}p_2 p1​=R12​p2​，p0​=R01​p1​，p1​=R12​p2​
R 02 = R 01R 12 R_{02}=R_{01}R_{12} R02​=R01​R12​
加上点的坐标变换以后会变成
P 0 = R 01R 12P 2 P_{0}=R_{01}R_{12}P_2 P0​=R01​R12​P2​
正如我们之前讲的那样，这里是右乘，很好！！！现在有意思的地方来了，我们变换一下这个矩阵的样子，变成
R 12 − 1 R 01 − 1 P 0 = P 2 R 21 R 10 P 0 = P 2 \\begin{array}{l} R_{12}^{-1} R_{01}^{-1} P_{0}=P_{2} \\\\ R_{21} R_{10} P_{0}=P_{2} \\end{array} R12−1​R01−1​P0​=P2​R21​R10​P0​=P2​​
是不是非常神奇，在经历了一次变换以后，又变成左乘了！但是本质上其实是从右乘推导过来的！再跟刚才说有矛盾的公式对比一下会发现，其实矛盾的原因是因为矛盾公式是因为直接拿的是推导以后的结果，而不是用的初始定义。

但最根本的原因，其实还是最开始说的，那个反直觉的地方，希望读者们自己感受一下。

从固定位姿开始推导，需要注意的地方

如果是位姿，其实推导过程与点完全相同！再次注意，左乘和右乘只与旋转+平移矩阵有关，但与位姿矩阵无关。就算位姿矩阵和旋转+平移矩阵长得一模一样，数学上也不能一概而论。区别在于，就算是使用右乘，举个例子，在最开始推导的时候不能写成
E r r o r ： T 1 = T 2T 12 Error： T_1=T_2T_{12} Error：T1​=T2​T12​
而应该依然是
T 1 = T 12T 2 T_1=T_{12}T_2 T1​=T12​T2​

六、 自动驾驶中的IMU姿态更新

IMU的姿态

IMU的姿态被定义为 T w b T_{wb} Twb​（假设IMU系就是车体系方便写作），想想 T w c T_{wc} Twc​的定义与他是完全一致的。

那么我再阐述一遍， T w b T_{wb} Twb​代表着IMU在世界系下的位姿，并且是以世界系为起始坐标系，转换到IMU系的过程。例如IMU系在世界系下，相对于世界系逆时针转了30度并且沿着世界系的X轴平移一个单位，那么应该这么写：
T w b= [ cos ⁡ 30 ∘ − sin ⁡ 30 ∘ 0 1 sin ⁡ 30 ∘ cos ⁡ 30 ∘ 0 0 0 0 1 0 0 0 0 1 ] T_{wb}=\\left[\\begin{array}{cccl} \\cos 30^{\\circ} & -\\sin 30^{\\circ} & 0 & 1 \\\\ \\sin 30^{\\circ} & \\cos 30^{\\circ} & 0 & 0 \\\\ 0 & 0 & 1 & 0 \\\\ 0 & 0 & 0 & 1 \\\\ \\end{array}\\right ] Twb​= ​cos30∘sin30∘00​−sin30∘cos30∘00​0010​1001​ ​

IMU给出数据的方式

IMU只会给出，相对于自己坐标系的，角速度和加速度，因此不是给出基于世界坐标系的角速度和加速度。

换句话说，所有旋转平移都不是绕着固定坐标系进行旋转的，因为IMU的姿态一直都在变！因此肯定不能使用左乘！

并且，我们这里也没有进行坐标变换，怎么感觉也不能使用右乘了？

为什么与定义不一致

因为定义的两种情况都有一个共同的情景：他们讨论的是坐标系内，一个点/位姿/向量的情况，而不是坐标系本身的变化。

如果我们只讨论坐标系本身的变化，那么有以下新的两个定义：

• 矩阵左乘表示相对于静坐标系变换，只考虑旋转矩阵不考虑位姿矩阵也就是外旋
• 矩阵右乘表示相对于动坐标系变换，只考虑旋转矩阵不考虑位姿矩阵也就是内旋

坐标系本身变换，使用左乘/右乘的解释

我举了一个例子来更清晰的说明，就不需要复杂的证明过程了，理解最重要。

现在有一个全局世界系，在全局世界系下有一个IMU系，它的位姿被表达为，绕着世界系的Z轴逆时针旋转180度，同时沿各个轴正向平移10个单位长度。他的位姿矩阵如下
T w b= [ cos ⁡ 180 ∘ − sin ⁡ 180 ∘ 0 10 sin ⁡ 180 ∘ cos ⁡ 180 ∘ 0 10 0 0 1 10 0 0 0 1 ] T_{wb}=\\left[\\begin{array}{cccl} \\cos 180^{\\circ} & -\\sin 180^{\\circ} & 0 & 10\\\\ \\sin 180^{\\circ} & \\cos 180^{\\circ} & 0 & 10 \\\\ 0 & 0 & 1 & 10 \\\\ 0 & 0 & 0 & 1 \\\\ \\end{array}\\right ] Twb​= ​cos180∘sin180∘00​−sin180∘cos180∘00​0010​1010101​ ​

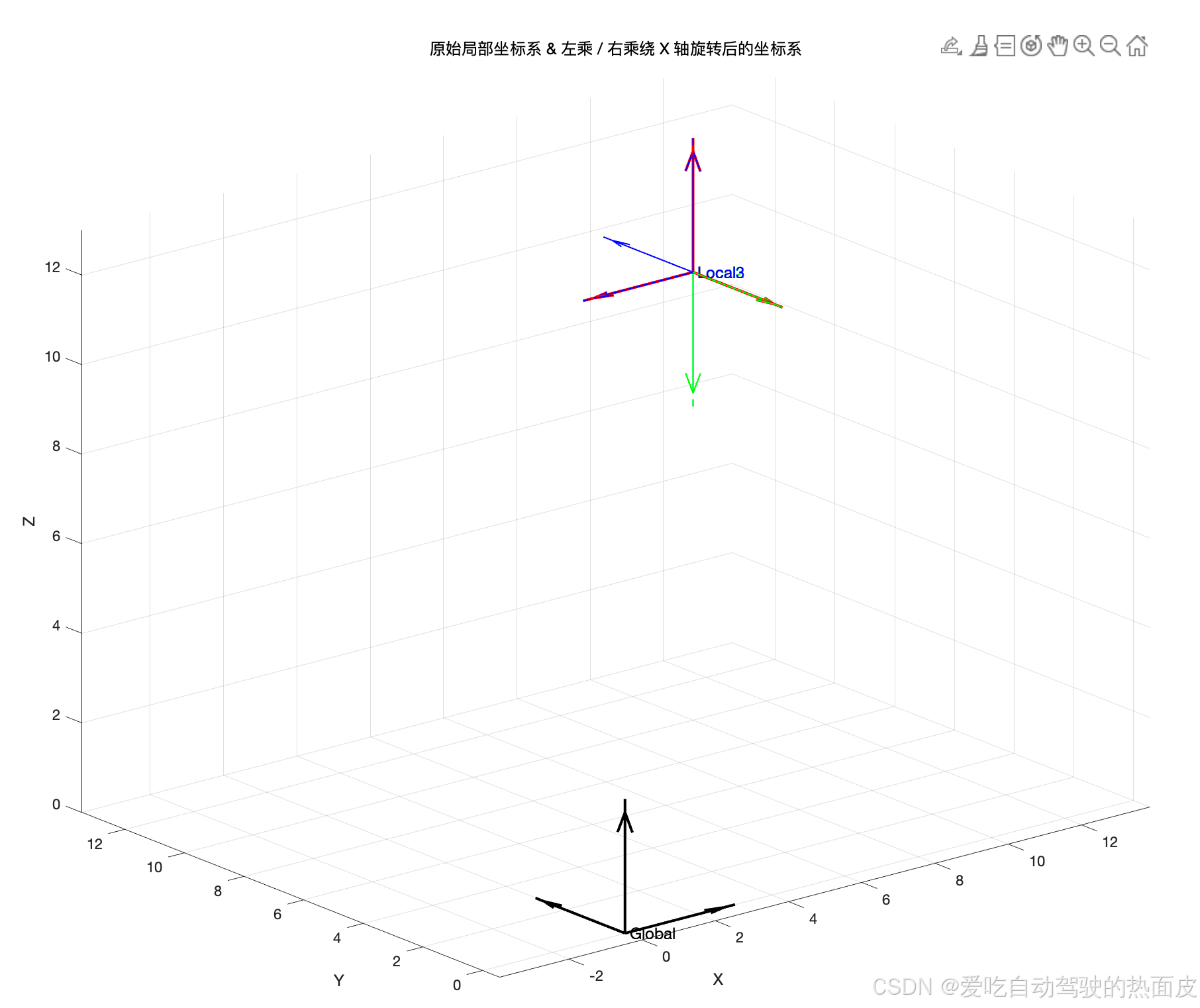

现在绕X轴逆时针旋转了90度，但是注意！这里具体是绕哪个系我可没有说，先来看看左乘和右乘的结果。我编了一个MATLAB程序来说明，代码如下，你也可以自己跑

%% =======================% 绘制不同坐标系的示例% =======================function plotCoordSystem(R, t, color, name, scale, isDashed, lineWidth) % 绘制三维坐标系 % R: 3x3旋转矩阵 % t: 3x1平移向量 % color: 颜色 % name: 坐标系名称 % scale: 坐标轴长度 % isDashed: 是否使用虚线 (true = \'--\', false = 实线) % lineWidth: 线的粗细 if nargin < 7 lineWidth = 2; % 默认线宽 2 end if nargin < 6 isDashed = false; % 默认使用实线 end if nargin < 5 scale = 1; end % 坐标轴方向 ex = R(:,1); % x 轴方向 ey = R(:,2); % y 轴方向 ez = R(:,3); % z 轴方向 % 计算终点坐标 x_end = t + scale * ex; y_end = t + scale * ey; z_end = t + scale * ez; % 选择线型 if isDashed lineStyle = \'--\'; % 虚线 else lineStyle = \'-\'; % 实线 end hold on; % 用 plot3 绘制坐标轴（支持虚线） plot3([t(1), x_end(1)], [t(2), x_end(2)], [t(3), x_end(3)], ... lineStyle, \'Color\', color, \'LineWidth\', lineWidth); plot3([t(1), y_end(1)], [t(2), y_end(2)], [t(3), y_end(3)], ... lineStyle, \'Color\', color, \'LineWidth\', lineWidth); plot3([t(1), z_end(1)], [t(2), z_end(2)], [t(3), z_end(3)], ... lineStyle, \'Color\', color, \'LineWidth\', lineWidth); % 添加箭头 (quiver3 只画箭头) quiver3(t(1), t(2), t(3), scale*ex(1), scale*ex(2), scale*ex(3), ... \'Color\', color, \'LineWidth\', max(lineWidth, 1), \'MaxHeadSize\', 0.5); quiver3(t(1), t(2), t(3), scale*ey(1), scale*ey(2), scale*ey(3), ... \'Color\', color, \'LineWidth\', max(lineWidth, 1), \'MaxHeadSize\', 0.5); quiver3(t(1), t(2), t(3), scale*ez(1), scale*ez(2), scale*ez(3), ... \'Color\', color, \'LineWidth\', max(lineWidth, 1), \'MaxHeadSize\', 0.5); % 在坐标系原点附近显示文字 if nargin >= 4 && ~isempty(name) text(t(1), t(2), t(3), [\' \' name], \'Color\', color, \'FontSize\', 12); endend%% ============== 主脚本 ==============clear; clc; close all;% 定义全局坐标系Rg = eye(3);tg = [0; 0; 0];% 定义原始局部坐标系 (Local)Rz180 = [ -1, 0, 0;  0, -1, 0;  0, 0, 1 ]; % 绕Z轴180度tl = [10; 10; 10];% 计算局部坐标系Rx90 = [ 1, 0, 0; 0, 0, -1; 0, 1, 0 ];R_local = Rz180; % 原始局部坐标系R_local2 = Rx90 * R_local;R_local3 = R_local * Rx90;% 画图figure(\'Name\',\'不同坐标系可视化\',\'NumberTitle\',\'off\');set(gcf, \'color\', \'white\');% (1) 绘制全局坐标系 (黑色, 实线, 线宽 2)plotCoordSystem(Rg, tg, \'k\', \'Global\', 3, false, 2);% (2) 绘制原始局部坐标系 (红色, 实线, 线宽 2)plotCoordSystem(R_local, tl, \'r\', \'Local\', 3, false, 2);% (3) 绘制局部坐标系2 (绿色, 虚线, 线宽 1)plotCoordSystem(R_local2, tl, \'g\', \'Local2\', 3, true, 1);% (4) 绘制局部坐标系3 (蓝色, 虚线, 线宽 1)plotCoordSystem(R_local3, tl, \'b\', \'Local3\', 3, true, 1);% 视图设置axis equal; grid on;xlabel(\'X\'); ylabel(\'Y\'); zlabel(\'Z\');title(\'原始局部坐标系 & 左乘 / 右乘绕 X 轴旋转后的坐标系\');view(3); % 3D 视角
