Unity基础学习（十）LineRender绘制相关_unity linerenderer

目录

一、什么是LineRender

二、LineRender的参数介绍

基础参数表

标系与光照参数

颜色控制对比表

视觉参数表

高级参数表

三、怎么使用LineRender

完整LineRenderer使用示例

四、实战

LineRenderer 参数与API完整参考表

一、基础属性

二、高级属性

三、核心API方法

四、材质相关属性

五、性能相关属性

---

一、什么是LineRender

        LineRenderer是Unity引擎提供的一个核心渲染组件，主要用于在3D/2D场景中绘制连续的线段。相比Debug.DrawLine的调试用途，LineRenderer可以实现更复杂的可视化效果，并支持材质、光照等高级渲染特性。就是你可以认为是，画一条可看见线条。我们仅从代码角度来考虑一些常用的属性或者API，并不会着重讲解该组件的面板参数

主要特点有：

可绘制任意形状的多边形线段
支持动态修改顶点位置
可调整线宽、颜色、材质等视觉属性
支持世界空间/局部空间坐标系
可与物理系统配合实现碰撞效果

二、LineRender的参数介绍

基础参数表

参数 联想 作用 取值范围 示例值 Positions 珍珠项链的珍珠 定义线段的每个顶点坐标 Vector3数组 new Vector3(0,0,0) Position Count 珍珠数量 控制线段的分段数量 ≥2 4 Loop 项链扣环 是否首尾相连形成闭环 bool true

标系与光照参数

参数 联想 作用 代码示例 注意事项 Use World Space 地球仪 vs 桌面地球模型 控制线段顶点坐标的参考系：
- true：使用世界坐标系（绝对位置）
- false：使用局部坐标系（相对父物体） lr.useWorldSpace = false; 移动物体上的线段建议使用局部坐标系 Generate Lighting Data 日光灯 vs 自发光灯管 是否受场景光照影响：
- true：接受光照着色计算
- false：保持材质原始颜色 lr.generateLightingData = true; 需要材质支持光照着色器

颜色控制对比表

参数 适用场景 性能消耗 示例效果 单色模式
startColor/endColor 简单颜色变化（如激光） 低 从红色渐变到透明红色 渐变模式
colorGradient 复杂颜色过渡（如彩虹） 中 红→蓝→绿的多色渐变 贴图控制
材质纹理 动态纹理效果（如流动岩浆） 高 沿线段运动的纹理图案

视觉参数表

参数 联想 作用 代码示例 Start Width 毛笔起笔力度 线段起始端宽度 lr.startWidth = 0.1f End Width 毛笔收笔力度 线段末端宽度 lr.endWidth = 0.5f Color Gradient 彩虹渐变 颜色过渡效果 lr.colorGradient = myGradient

高级参数表

参数 类比说明 效果演示 Corner Vertices 折纸的圆角处理 值=5时折角更圆滑 End Cap Vertices 笔尖的形状修饰 值=3时端点呈三角锥形 Texture Mode 桌布铺贴方式 Tile/Stretch两种模式

三、怎么使用LineRender

完整LineRenderer使用示例

Step 1：基础对象创建

// ░▒▓ 创建线对象 ▓▒░GameObject lineObj = new GameObject(\"DynamicLine\");lineObj.transform.SetParent(this.transform); // 设置为当前物体的子物体LineRenderer line = lineObj.AddComponent();

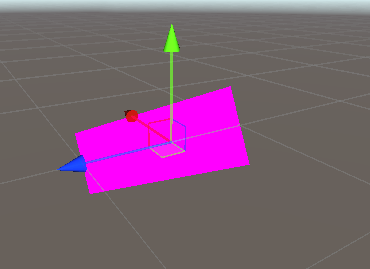

看起来像个面片一样。

Step 2：基础参数配置

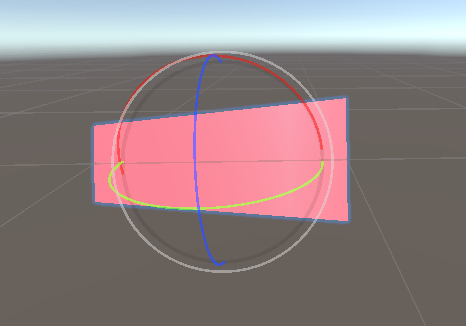

// ░▒▓ 线段形态设置 ▓▒░//line.loop = true; // 闭环路径 这个闭环用起来有时候会非常奇怪 注意使用line.positionCount = 5;  // 5个顶点line.startWidth = 0.5f;  // 起始宽度line.endWidth = 0.1f;  // 结束宽度//line.numCornerVertices = 3;  // 转角圆滑度//line.numCapVertices = 2;  // 端点圆滑度



Step 3：材质与光照

// ░▒▓ 材质加载（需提前准备m.mat）▌Material lineMat = Resources.Load(\"m\");line.material = lineMat;// ░▒▓ 高级材质属性 ▓▒░lineMat.EnableKeyword(\"_EMISSION\"); // 启用自发光lineMat.SetColor(\"_EmissionColor\", Color.cyan * 0.8f); // 自发光颜色// ░▒▓ 光照交互配置 ▓▒░line.generateLightingData = false; // 受场景光照影响line.shadowCastingMode = ShadowCastingMode.Off; // 不投射阴影line.receiveShadows = true;  // 接受其他物体阴影

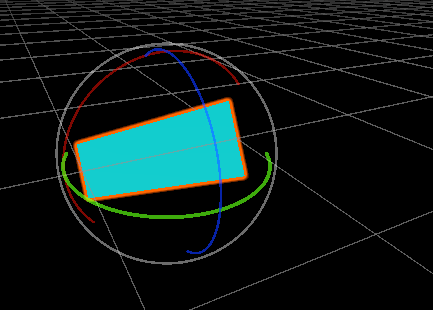

 看改掉了人家的材质，同时不受光.高级材质属性这个不会用，一般也很少使用。

Step 4：坐标系与顶点设置

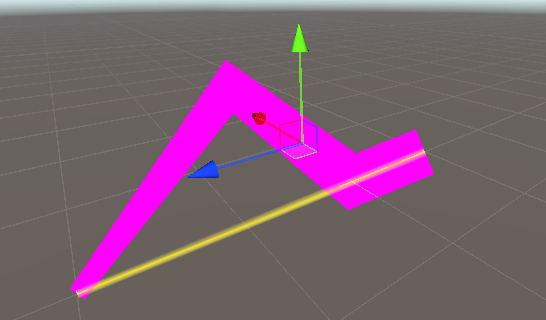

// ░▒▓ 坐标系模式 ▓▒░line.useWorldSpace = false; // 使用局部坐标系（随父物体移动）// ░▒▓ 初始化顶点位置 ▓▒░Vector3[] points = new Vector3[5] { new Vector3(0, 0, 0), new Vector3(2, 0, 0), new Vector3(3, 2, 0), new Vector3(1, 3, 0), new Vector3(0, 0, 0) // 闭环终点};line.SetPositions(points);// ░▒▓ 动态修改单个顶点 ▓▒░line.SetPosition(2, new Vector3(2, 5, 0)); // 修改第三个点位置

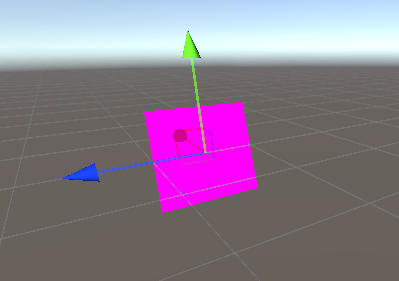

这个点，一般来说一两个点就够了，起点和终点，没必要太多的点。

一般不会修改 难以控制

实现一个渐变色：

// ░▒▓ 在Update中实现 ▓▒░void Update(){ float pingPong = Mathf.PingPong(Time.time * 2, 1); // 颜色渐变控制 Gradient gradient = new Gradient(); gradient.SetKeys( new GradientColorKey[] { new GradientColorKey(Color.red, 0), new GradientColorKey(Color.blue, pingPong) }, new GradientAlphaKey[] { new GradientAlphaKey(1, 0), new GradientAlphaKey(0.5f, 1) } ); lr.colorGradient = gradient; // 自发光强度控制 lr.material.SetColor(\"_EmissionColor\", Color.Lerp(Color.red, Color.blue, pingPong));}

这个其实是渐变的 可以去试试

四、实战

---

using System.Collections;using System.Collections.Generic;using System.Drawing;using UnityEngine;using Color = UnityEngine.Color;public class LineRenderFollow : MonoBehaviour{ [Header(\"光束设置\")] public float beamLength = 3f; // 光束长度 public float beamWidthStart = 0.2f; // 起始宽度 public float beamWidthEnd = 0.05f; // 结束宽度 [Header(\"碰撞检测\")] public LayerMask collisionMask; // 碰撞层过滤 public Color collisionColor = Color.yellow; // 碰撞时的颜色 private LineRenderer lineRenderer; private Gradient originalGradient; private bool isColliding = false; void Start() { InitializeLineRenderer(); CreateColorGradient(); } void Update() { UpdateBeam(); HandleCollisionDetection(); } // 初始化线段渲染器 void InitializeLineRenderer() { lineRenderer = GetComponent(); lineRenderer.useWorldSpace = true; // 基本参数设置 lineRenderer.positionCount = 2; lineRenderer.startWidth = beamWidthStart; lineRenderer.endWidth = beamWidthEnd; // 材质设置（使用默认材质） lineRenderer.material = new Material(Shader.Find(\"Sprites/Default\")); } // 创建颜色渐变 void CreateColorGradient() { originalGradient = new Gradient(); originalGradient.SetKeys( new GradientColorKey[] { new GradientColorKey(Color.blue, 0f), new GradientColorKey(Color.red, 1f) }, new GradientAlphaKey[] { new GradientAlphaKey(1f, 0f), new GradientAlphaKey(1f, 1f) } ); lineRenderer.colorGradient = originalGradient; } // 更新光束状态 void UpdateBeam() { Vector3 startPoint = transform.position; Vector3 endPoint = transform.position + transform.forward * beamLength; lineRenderer.SetPosition(0, startPoint); lineRenderer.SetPosition(1, endPoint); } // 处理碰撞检测 void HandleCollisionDetection() { RaycastHit hit; Vector3 direction = transform.forward; float maxDistance = beamLength; if (Physics.Raycast(transform.position, direction, out hit, maxDistance, collisionMask)) { if (!isColliding) { OnCollisionStart(hit); } UpdateCollisionVisual(hit.point); } else { if (isColliding) { OnCollisionEnd(); } } } // 碰撞开始处理 void OnCollisionStart(RaycastHit hit) { isColliding = true; Debug.Log(\"碰撞对象: \" + hit.collider.name); // 调整线段终点到碰撞点 lineRenderer.SetPosition(1, hit.point); // 改变颜色为警告色 Gradient newGradient = new Gradient(); newGradient.SetKeys( new GradientColorKey[] { new GradientColorKey(collisionColor, 0f), new GradientColorKey(collisionColor, 1f) }, originalGradient.alphaKeys ); lineRenderer.colorGradient = newGradient; } // 碰撞结束处理 void OnCollisionEnd() { isColliding = false; lineRenderer.colorGradient = originalGradient; } // 更新碰撞视觉效果 void UpdateCollisionVisual(Vector3 collisionPoint) { lineRenderer.SetPosition(1, collisionPoint); }}

LineRenderer 参数与API完整参考表

---

一、基础属性

属性/API 类型/参数 返回值 示例 说明 常用度 positionCount int - lr.positionCount = 4; 设置线段顶点数量 ★★★★★ loop bool - lr.loop = true; 是否首尾相连 ★★★★☆ useWorldSpace bool - lr.useWorldSpace = false; 使用世界/局部坐标系 ★★★★☆ startWidth float - lr.startWidth = 0.2f; 线段起始宽度 ★★★★★ endWidth float - lr.endWidth = 0.05f; 线段末端宽度 ★★★★★ widthCurve AnimationCurve - lr.widthCurve = myCurve; 通过曲线控制宽度 ★★★☆☆ startColor
endColor Color - lr.startColor = Color.blue; 起始/结束颜色 ★★★★☆ colorGradient Gradient - lr.colorGradient = myGradient; 颜色渐变控制 ★★★★★ material Material - lr.material = myMat; 设置渲染材质 ★★★★★

---

二、高级属性

属性/API 类型/参数 返回值 示例 说明 常用度 numCornerVertices int - lr.numCornerVertices = 5; 折角圆滑顶点数 ★★★☆☆ numCapVertices int - lr.numCapVertices = 3; 端点圆滑顶点数 ★★★☆☆ textureMode LineTextureMode - lr.textureMode = LineTextureMode.Tile; 贴图映射模式 ★★☆☆☆ shadowCastingMode ShadowCastingMode - lr.shadowCastingMode = ShadowCastingMode.Off; 阴影投射设置 ★★☆☆☆ generateLightingData bool - lr.generateLightingData = true; 是否接受光照 ★★★☆☆ alignment LineAlignment - lr.alignment = LineAlignment.View; 线段对齐方式 ★☆☆☆☆

---

三、核心API方法

方法 参数 返回值 示例 说明 常用度 SetPosition (int index, Vector3 position) - lr.SetPosition(0, transform.position); 设置单个顶点位置 ★★★★★ GetPosition int index Vector3 Vector3 pos = lr.GetPosition(2); 获取顶点位置 ★★★★☆ SetPositions Vector3[] positions - lr.SetPositions(pointsArray); 批量设置顶点 ★★★★★ Simplify (float tolerance) - lr.Simplify(0.1f); 简化线段顶点 ★★★☆☆ BakeMesh (Mesh mesh, bool useTransform) - lr.BakeMesh(myMesh, true); 生成线段网格 ★★☆☆☆

---

四、材质相关属性

属性 类型 示例 说明 常用度 material.mainTexture Texture lr.material.mainTexture = myTex; 主贴图设置 ★★★★☆ material.mainTextureScale Vector2 lr.material.mainTextureScale = new Vector2(2,1); 贴图缩放 ★★★☆☆ material.mainTextureOffset Vector2 lr.material.mainTextureOffset += Vector2.right * Time.deltaTime; 贴图偏移 ★★★☆☆

---

五、性能相关属性

属性 类型 示例 说明 常用度 allowOcclusionWhenDynamic bool lr.allowOcclusionWhenDynamic = true; 动态遮挡优化 ★★☆☆☆ lightProbeUsage LightProbeUsage lr.lightProbeUsage = LightProbeUsage.Off; 光照探针设置 ★☆☆☆☆ receiveShadows bool lr.receiveShadows = false; 是否接收阴影 ★★☆☆☆
