从零开始的FPGA探索之旅—探秘CLB

  • 1.什么是CLB--理论
    • 1.1SLICEM和SLICEL
      • 1.1.1SLICEL图
      • 1.1.2SLICEM图
    • 1.2LUT
    • 1.3FF
    • 1.4MUX
    • 1.5CARRY4
  • 2.LUT是如何进行查表的
  • 3 参考文献

   文章内容是基于作者学习过程中的个人理解和总结，记录这些内容是为了自己后续复习或参考。笔者致力于理清学习脉络，书写更全面的学习手册，以后会不定时更新。如果觉得有用，不妨点点大拇指，读者的认可也是笔者前进的动力。

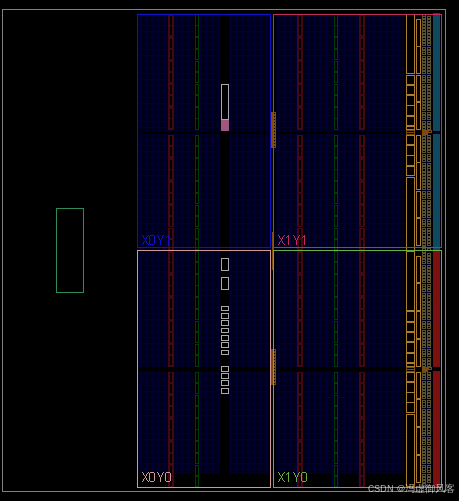

   打开Vivado软件点击open elaborated design->device，我们可以看到FPGA的整体硬件结构（如下图），由不同颜色的块组成，这些块分别完成不同的功能和任务。这些块主要分为三大部分：第一部分是实现逻辑电路的逻辑要素、第二部分是和外部进行输入/输出的要素，第三部分是连接前两种要素的布线要素。还有其他的诸如时钟管理模块、存储资源、数字信号处理模块、高速串行收发器、嵌入式处理器核等等。而笔者从头开始，也是时间和精力有限，挑选当前学习最重要的部分(CLB)，深入了解其底层原理。而其他的部分就在以后用到需要深挖的时候再去了解了，整个FPGA底层硬件的原理都可以从Xilinx（现AMD）官方网站上查找（UG470-UG480），这一系列的文档都详细的对FPGA底层各个功能模块作出了详细介绍。
FPGA整体硬件结构图

1.什么是CLB–理论

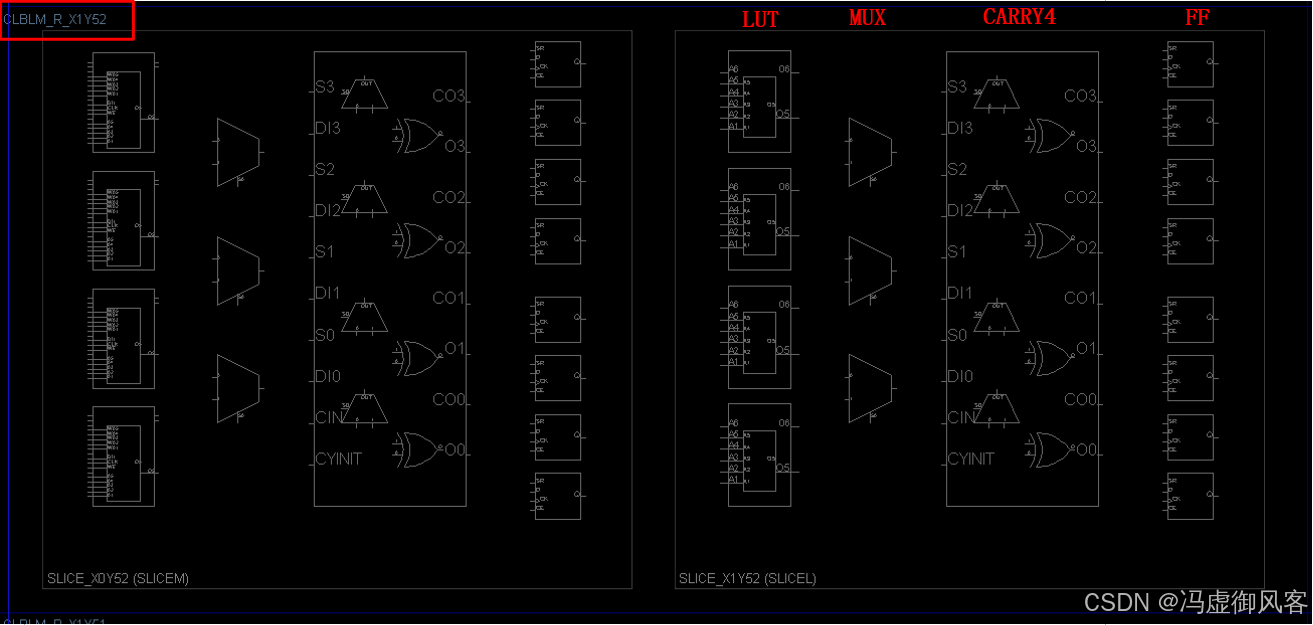

  在官方文档UG474中这样写到：一个CLB（ configurable logic block，可编程逻辑块）里面包括了 2 个 Slices，每个 Slice 又是由 4 个 6输入LUT(Look-Up Table，查找表)、8 个触发器（Flip-Flop）、三个多路复用器（ Multiplexers： F7AMUX, F7BMUX, and F8MUX ）、一个进位链（CARRY4）组成（如下图）。
CLB

1.1SLICEM和SLICEL

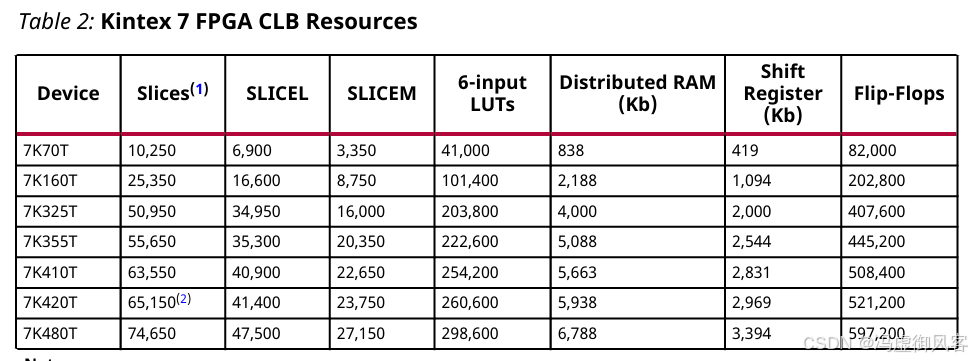

  从图中可以看出，左上角是当前CLB处于芯片中的位置。并且CLB中的2 个 Slices还并不一样，分为：SLICEM（存储片，memory）和SLICEL（逻辑片：logic），而SLICEM的功能更加强大，可配置为分布式RAM存储数据或者是移位寄存器进行数据移位。那么在Xilinx-7系列的芯片中，SLICEM占整个Slice的三分之一，从下表中可以看出数据。（重点：根据需求，能够准确的选型，看的就是不同型号的FPGA板上资源量）
从零开始的FPGA探索之旅—探秘CLB_fpga clb

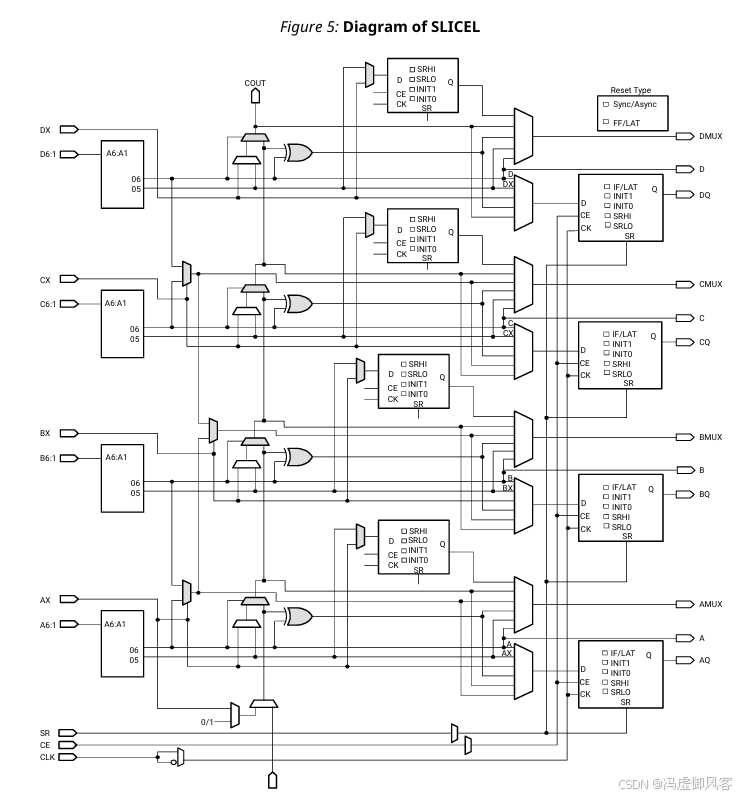

1.1.1SLICEL图

SMEL

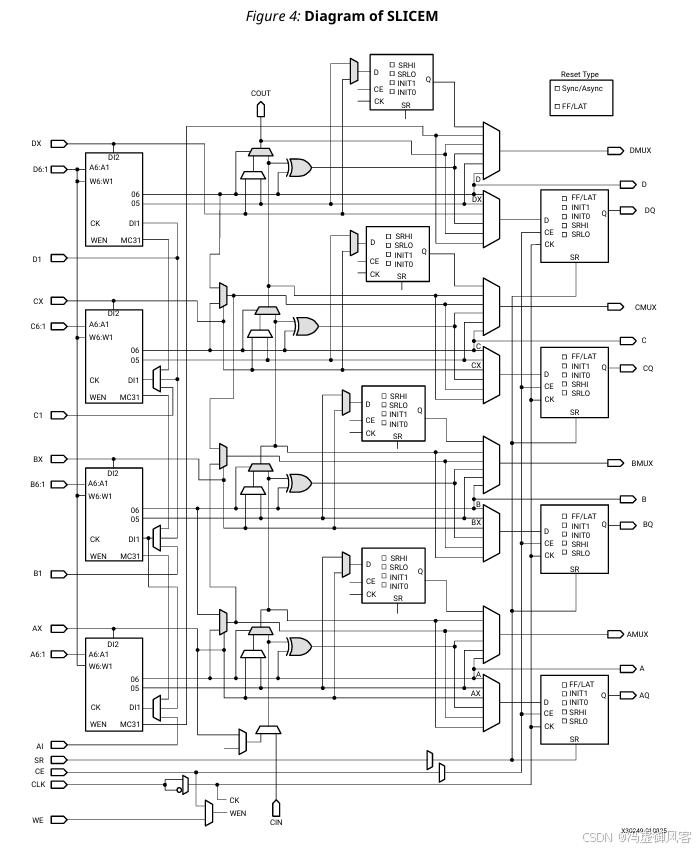

1.1.2SLICEM图

在这里插入图片描述
   从以上两图中可知，SLICEL和SLICEM的最主要区别在于LUT是否有读写IO口。那么在SLICEM中，一个6输入的LUT最大可配置存储容量为2^6也就是64bit。比如上表中型号7K07T的芯片，有3350个SLICEM,容量为：
3350 X 4 X 64bit = 857.600Kb。
官方文档中描述LUT可如下配置：

  1. Single-Port 32 x 1-bit RAM
  2. Dual-Port 32 x 1-bit RAM
  3. Quad-Port 32 x2-bit RAM
  4. Simple Dual-Port 32 x 6-bit RAM
  5. Single-Port 64 x 1-bit RAM
  6. Dual-Port 64 x 1-bit RAM
  7. Quad-Port 64 x 1-bit RAM
  8. Simple Dual-Port64 x 3-bit RAM
  9. Single-Port 128 x 1-bit RAM
  10. Dual-Port 128 x 1-bit RAM
  11. Single-Port 256 x 1-bit RAM

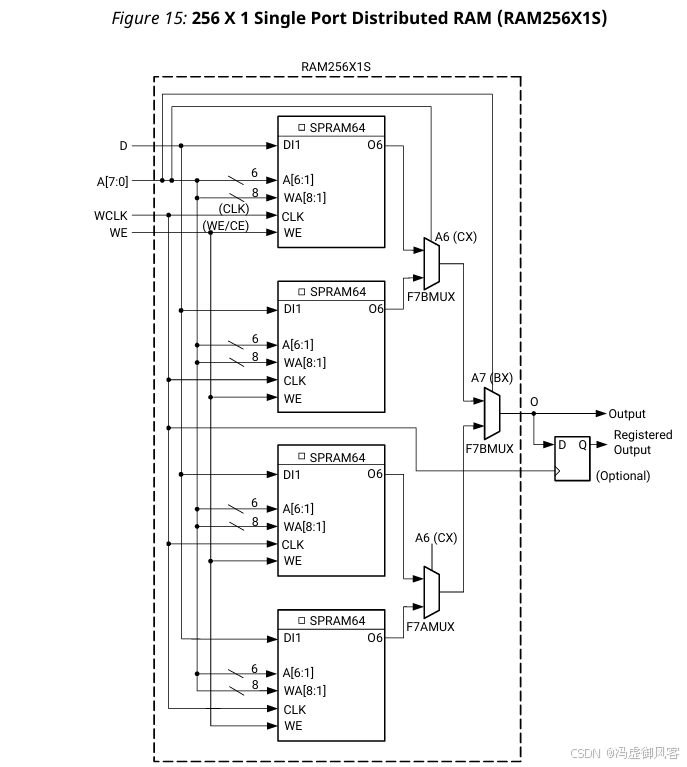

一个SLICEM最大可配置256bit 的RAM，而一个LUT64bit，需要四个LUT才行，而实现LUT连接的是MUX，如下图所示。至于如何编程，笔者目前还没有学到那个阶段，后面再行补充。
在这里插入图片描述

1.2LUT

  本来LUT这一小节应该提在SLICE前面写得，一步一步叠加嘛，但笔者写博客还不太熟练，没有对图像命名，网站还是没office好用。LUT 本质上就是一个 RAM，它把数据事先写入 RAM 后， 每当输入一个信号就等于输入一个地址进行查表，找出地址对应的内容，然后输出。其结构如下图所示：
LUT
上图中是一个6输入的查找表，A1-A6为输入，O5、O6为输出，一个查找表可实现的功能多种多样，如：

  1. 六输入功能使用： A1-A6 输入， O6 输出
  2. 两个五输入或更少的输入使用： A1–A5 输入， A6 驱动高， O5 和 O6 输出
  3. 联合多路复选器 MUX：用于 生成七输入和八输入

1.3FF

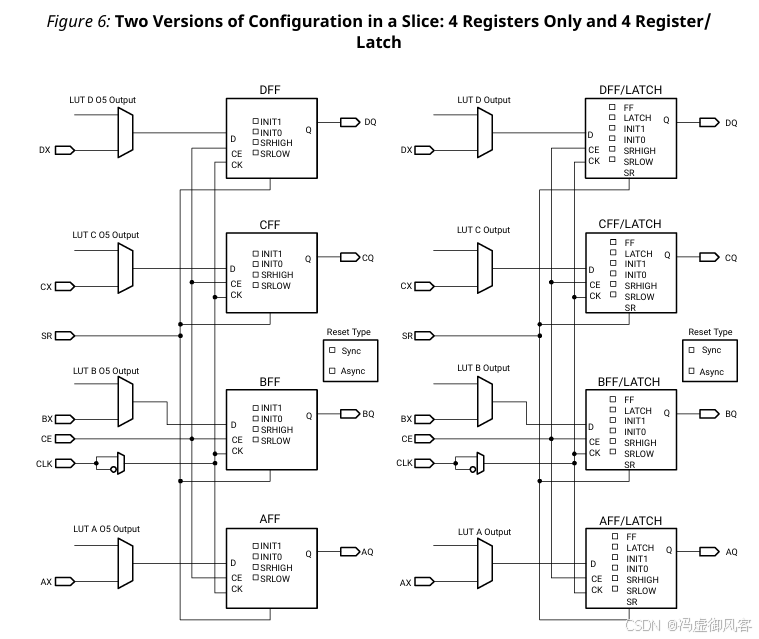

  FPGA中的触发器类型为D触发器，每一个Slice模块中有8个触发器，其中有四个触发器即可以配置为D触发器又可以配置为锁存器。官方文档中描述： D 输入可以通过AFFMUX，BFFMUX，CFFMUX 或 DFFMUX 的 LUT 输出直接驱动，也可以通过 AX，BX，CX 或 DX 输入绕过函数发生器的 BYPASS slice 输入直接驱动。 当配置为锁存器时，当 CLK 为低电平时，锁存器是透明的。而我们在编写程序时应当尽量避免锁存器产生，否则会发生不可预测的错误，笔者有一次写状态机时，没有补全else语句，仿真波形准确的，但就是上板现象错误，ILA抓取了好久的信号才找到原因，一定要形成良好的编程风格呀，可以避免好多小错误。
在这里插入图片描述

  那么它到底是如何工作的呢？
  上升沿触发：当时钟信号从低电平变为高电平时，D触发器捕获输入 D 的值并更新输出 Q。
  下降沿触发：当时钟信号从高电平变为低电平时，D触发器捕获输入 D 的值并更新输出 Q。
  也就是说当时钟clk跳变的时候，输入的值给到了输出，时钟不变输出不变。

1.4MUX

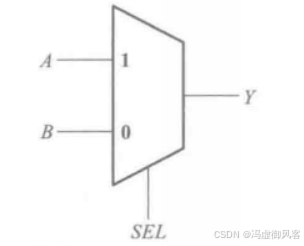

  MUX（Multiplexer）多路复选器、多路复用器、多路选择器、数据选择器，叫法不一样，其实是同一个东西。它是如何工作的呢？举个例子二选一多路选择器:
2-1MUX
  A、B作为输入，Y作为输出，SEL信号作为控制信号（对于复选器也是输入），控制输出Y是等于A还是B。功能非常好理解，但重点不是这个，我输入的信号增加之后，我在FPGA上是如何实现的，这才是重点。
  分析：

  1. 两个输入，SEL一位就能控制（0、1）
  2. 三个输入，SEL需要两位控制（00、01、10）、
  3. 四个输入，SEL需要两位控制（00、01、10、11）
  4. 以此类推，8位输入SEL需要三位控制，16位需要四位控制

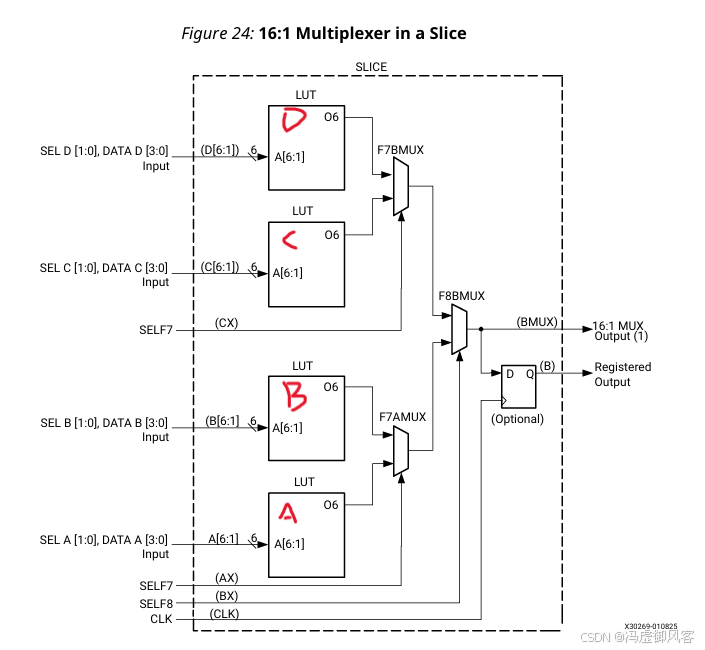

      在FPGA中还有LUT的，一个LUT有6个输入，四个作为输入信号2个作为输出信号，那么四输入以下的复选器LUT就能实现了。那么超过了四输入，想要在FPGA上实现，就需要用到MUX了。一个Slice中有三个MUX，最多可组合位16位输入的多路复选器：
    在这里插入图片描述

  图中16选1的复选器，由四个4选1的复选器加上3个MUX共同组成。第一步：由4选1复选器选择O6所输出的值，第二步;通过F7AMUX选择输出Ao6的值还是Bo6的值，CD同理，第三步：由F8BMUX选择输出是来自F7AMUX还是F7BMUX的值。16选1的复选器工作就是如此，层层递进，有点儿类似咱们打比赛的感觉哈，层层筛选。

1.5CARRY4

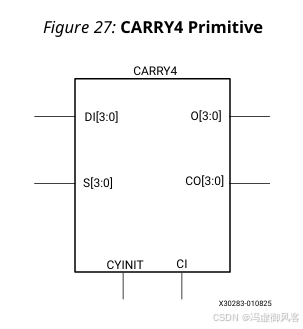

  进位链，肯定是有进位需求才会用到，在作运算的时候结果溢出了会产生进位。在FPGA中如何实现的呢？答案是CARRY4，它的接口如下：（以下都以加法举例）
CARRY4接口
  DI: 4位输入，来自于LUT的输出,是两个加数中的任意一个；
  S:4位输入，来自于LUT的输出，两个加数的异或；
  CYINIT:1位输入，控制作加法还是减法，为0作加法，为1作减法；
  CI: 1位输入，来自于前一个进位链的最高进位CO[3]，电路中的第一个进位链为0；
  O:4位输出，4位实际加法运算结果输出；
  CO:4位输入，每一位加法运算进位输出；

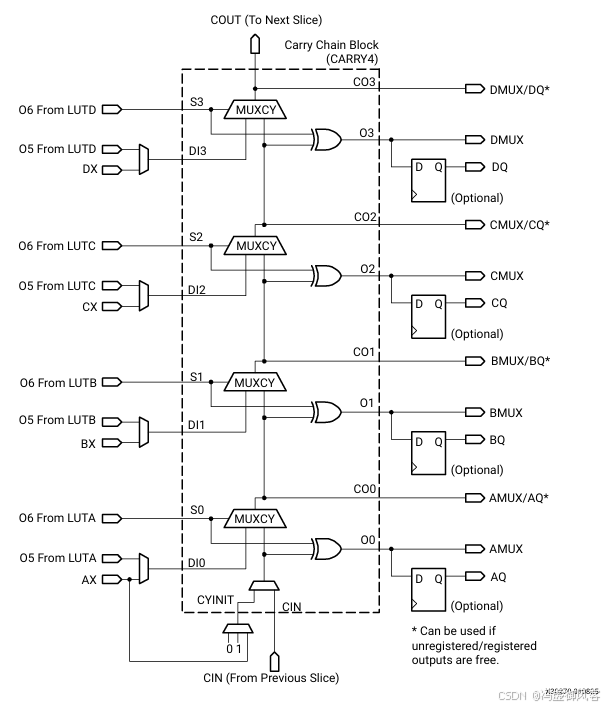

   内部结构图：
CARRY4内部结构
  这内部是如何工作的呢？以一个实际的案例进行分析：
  MUXCY为多路选择器：S = 0 选择左边输出，S = 1选择右边输出；

//实现A + B;A = 1011;B = 1100;S=A^B = 0111; //S等于A异或B;DI = A = 1011; //随意给A或BCYINIT = 0; //加法运算0CIN = 0; //第一个进位链为0//看图从下往上计算 //第一个全加器： O[0] = S[0]^CIN = 1^0 = 1; CO[0] = CIN  = 0; //S[0]=1,选右边 //第二个全加器： O[1] = S[1]^CO[0] = 1^0 = 1; CO[1] = CO[0] = 0 ; //S[1]=1,选右边 //第三个全加器： O[2] = S[2]^CO[1] = 1^0 = 1; CO[2] = CO[1] = 0 ; //S[2]=1,选右边 //第四个全加器： O[3] = S[3]^CO[2] = 0^0 = 0; CO[3] = D[3] = 1 ; //S[3]=0,选左边 //最终结果 O[3:0] = 0111; CO[3:0] = 1000; A + B = 10111;//结果正确

  而这仅仅是两个个四位数据相加，想要更多位数的相加就需要用到更多的进位链了。例如一个计时1S的计时器，系统时钟为50MHz，那么我们就需要定义一个28位的计数器来进行计数，一个进位链是四位，最终需要7个进位链进行级联，完成28位计数器的计数。
  加法器部分可看该链接：CARRY链接

2.LUT是如何进行查表的

  用一个小小的加法器例子进行剖析

module block_top2( input wire sys_clk , input wire reset_n , input wire a  , input wire b  , output reg [1:0] add );always@(posedge sys_clk or negedge reset_n)begin if(!reset_n) add <= 2\'d0; else add <= a + b;end

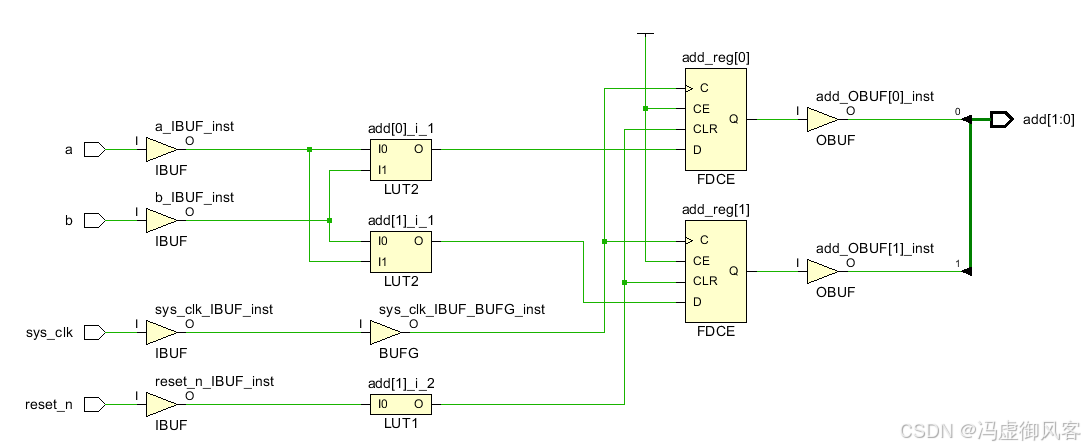

  程序不用多说，直接上综合后的电路图：
A+B
  执行add <= a + b;这条语句，首先进行查表[LUT2]，然后再将结果通过D触发器寄存输出。

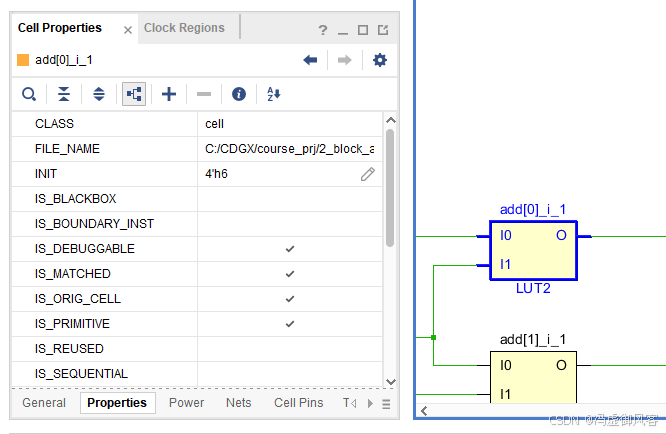

  在软件中选中LUT可以查看LUT的初始值，add[0]为4’h6、add[1]为4’h8：
在这里插入图片描述

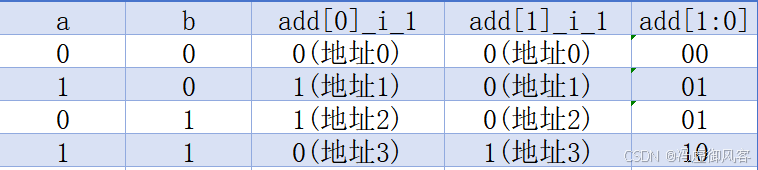

  根据输入（I0/I1）我们就可以选择对应地址的值进行输出，把所有情况列出来：
a+b查找表

  分析（a接到LUT第0位，b接到LUT第1位）：

  1. a=0,b=0，对add[0]_i_1查表，输出地址00中存的值0，给到add第0位；
    对add[1]_i_1查表，输出地址00中存的值0，给到add第1位，输出为00；

  2. a=1,b=0，对add[0]_i_1查表，输出地址01中存的值1，给到add第0位；
    对add[1]_i_1查表，输出地址01中存的值0，给到add第1位，输出为01；

  3. a=0,b=1，对add[0]_i_1查表，输出地址10中存的值1，给到add第0位；
    对add[1]_i_1查表，输出地址10中存的值0，给到add第1位，输出为01；

  4. a=1,b=1，对add[0]_i_1查表，输出地址11中存的值0，给到add第0位；
    对add[1]_i_1查表，输出地址11中存的值1，给到add第1位，输出为10；

  通过以上的分析，我们就能知道LUT到底是如何进行工作的啦！而这，就是LUT 实现逻辑单元功能的本质。

3 参考文献

  孤独的单刀作者的文章写得很好，对于弄懂FPGA的底层结构很有帮助，强烈推荐一波。
  老规矩米联客的教程不能忘，米联客官网上也有很多资源，米联客的板子做得真的很好！！！
