什么是OSPF

OSPF（开放最短路径优先）是由IETF开发的基于链路状态的自治系统内部路由协议，用来代替存在一些问题的RIP协议。与距离矢量协议不同，链路状态路由协议关心网络中链路活接口的状态（包括UP、DOWN、IP地址、掩码、带宽、利用率和延迟等），每个路由将其已知的链路状态向该区域的其他路由器通告，通过这种方式，网络上的每台路由对网络结构都会有相同的认识。随后，路由器以其为依据，使用SPF算法计算和选择路由

OSPF协议在有组播发送能力的链路层上以组播地址发送协议包，即达到了节约资源的目的，又最大程度地减少了对其他网络设备的干扰

OSPF将协议包直接封装在IP包中，协议号为89。由于IP协议本身是无连接的，所以OSFP传输的可靠性需要协议本身来保证。因此，OSPF协议定义了一些机制保证协议包安全可靠地传输

OSPF工作过程

OSPF协议大致工作过程主要分为：寻找邻居、建立邻接关系、链路状态信息传递、计算路由

OSPF工作原理
链路状态收集

路由器通过发送 Hello 报文发现邻居，交换链路状态信息，涵盖链路、接口状态、网络类型等。

链路状态数据库构建

路由器将收集的链路状态信息存入本地链路状态数据库，数据库完整呈现网络拓扑结构。

最短路径计算

路由器以自身为根节点，运用 Dijkstra 算法，依据链路状态数据库计算至其他网络节点的最短路径。

OSPF配置与实践

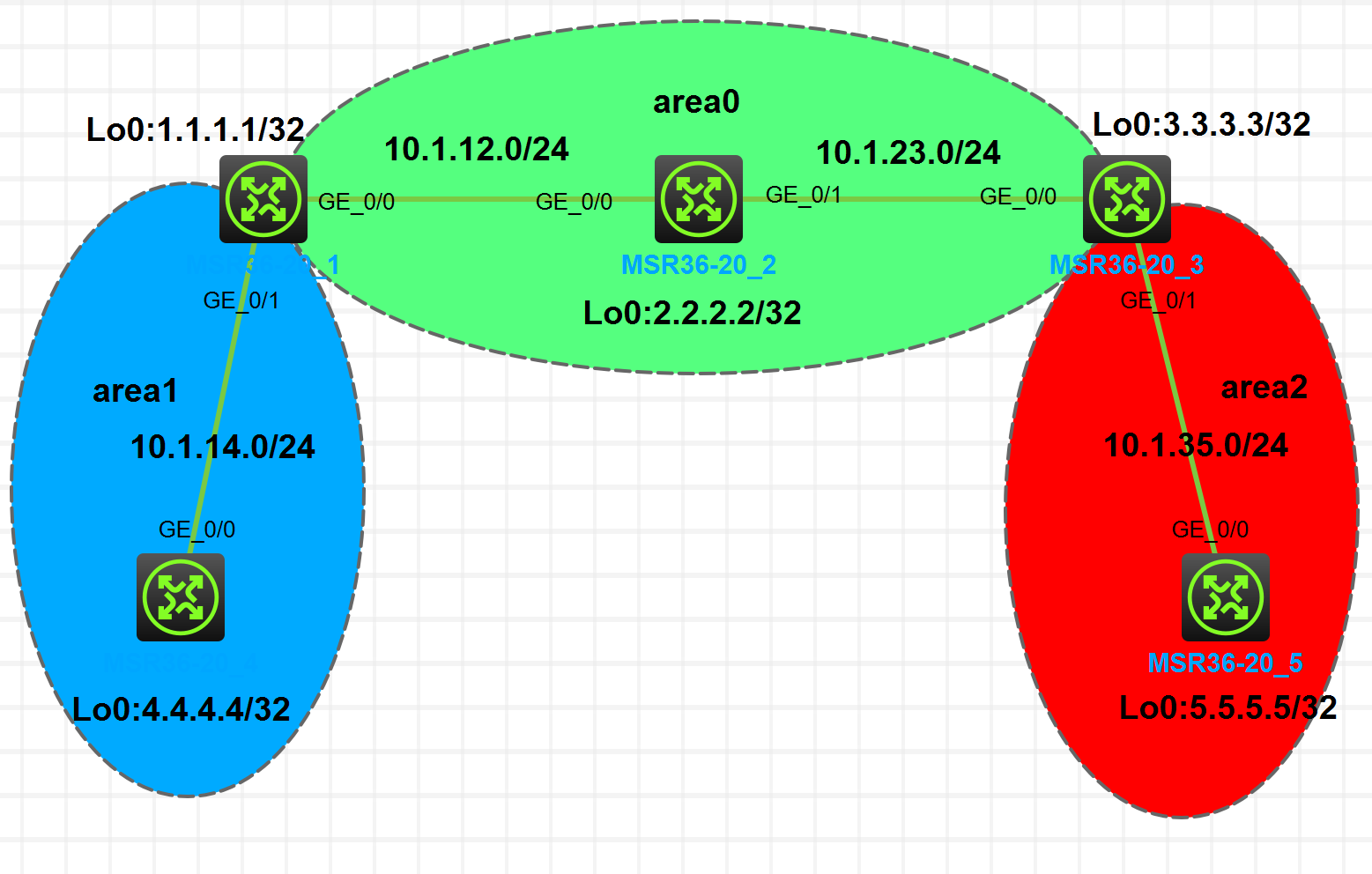

一、实验拓扑

在这里插入图片描述

二、实验需求

按照拓扑图示给设备命名以及配置 IP 地址
按照图示分区域配置 OSPF ，实现全网互通
为了路由结构稳定，要求路由器使用环回口作为 Router-id，ABR 的环回口宣告进骨干区域

三、实验步骤

配置环回口IP（设备命名和配置 IP 地址部分省略）

[R1]int lO0[R1-LoopBack0]ip address 1.1.1.1 32

[R2]int lO0[R2-LoopBack0]ip address 2.2.2.2 32

[R3]int lO0[R3-LoopBack0]ip address 3.3.3.3 32

[R4]int lO0[R4-LoopBack0]ip address 4.4.4.4 32

[R5]int lO0[R5-LoopBack0]ip address 5.5.5.5 32

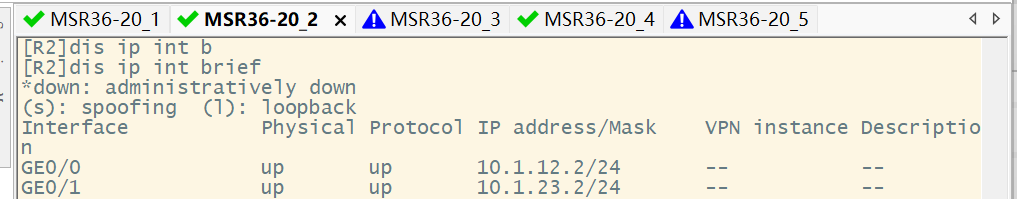

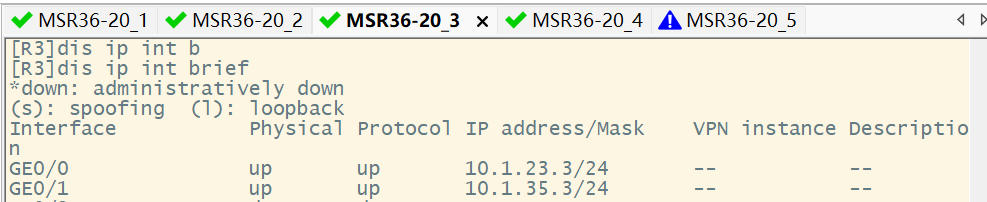

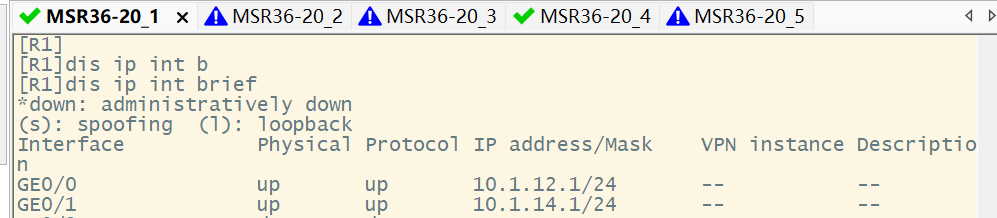

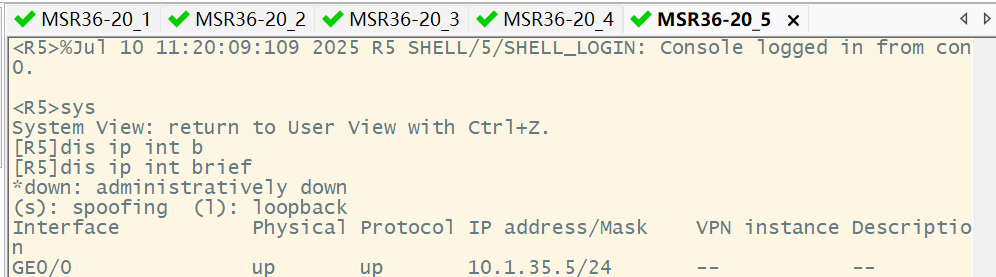

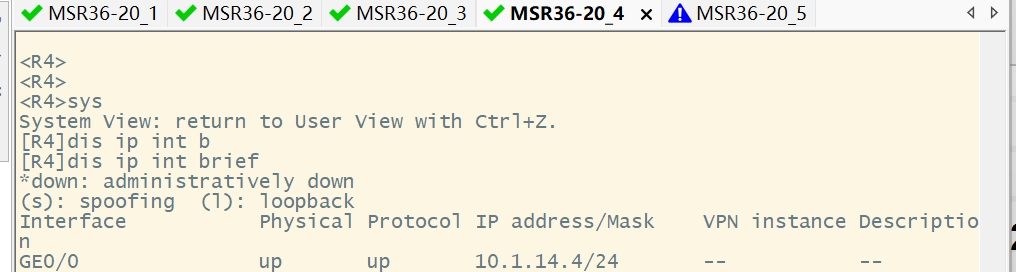

IP地址配置完成后，应如下图所示

在这里插入图片描述

按照图示分区域配置 OSPF ，实现全网互通

分析：实现全网互通，意味着每台路由器都要宣告本地的所有直连网段，包括环回口所在的网段。要求 ABR 的环回口宣告进骨干区域，即区域 0，同时，每台路由器手动配置各自环回口的 IP 地址作为 Router-id

步骤 1：在路由器上分别配置 OSPF，按区域宣告所有直连网段和环回口

[R1]ospf 1 router-id 1.1.1.1[R1-ospf-1]area 0[R1-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255 [R1-ospf-1-area-0.0.0.0]network 1.1.1.1 0.0.0.0[R1-ospf-1-area-0.0.0.0]dis th# area 0.0.0.0 network 1.1.1.1 0.0.0.0 network 10.1.12.0 0.0.0.255#return[R1-ospf-1-area-0.0.0.0]area 1[R1-ospf-1-area-0.0.0.1]network 10.1.14.0 0.0.0.255[R1-ospf-1-area-0.0.0.1]dis th# area 0.0.0.1 network 10.1.14.0 0.0.0.255#return

[R2]ospf 1 router-id 2.2.2.2[R2-ospf-1]area 0[R2-ospf-1-area-0.0.0.0]network 10.1.12.0 0.0.0.255 [R2-ospf-1-area-0.0.0.0]network 10.1.23.0 0.0.0.255 [R2-ospf-1-area-0.0.0.0]network 2.2.2.2 0.0.0.0[R2-ospf-1-area-0.0.0.0]dis th# area 0.0.0.0 network 2.2.2.2 0.0.0.0 network 10.1.12.0 0.0.0.255 network 10.1.23.0 0.0.0.255#return

[R3]ospf 1 router-id 3.3.3.3[R3-ospf-1]area 0[R3-ospf-1-area-0.0.0.0]network 10.1.23.0 0.0.0.255[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.0[R3-ospf-1-area-0.0.0.0]dis th# area 0.0.0.0 network 3.3.3.3 0.0.0.0 network 10.1.23.0 0.0.0.255#return[R3-ospf-1-area-0.0.0.0]area 2[R3-ospf-1-area-0.0.0.2]network 10.1.35.0 0.0.0.255[R3-ospf-1-area-0.0.0.2]dis th# area 0.0.0.2 network 10.1.35.0 0.0.0.255#return

[R4]ospf 1 router-id 4.4.4.4[R4-ospf-1]a 1[R4-ospf-1-area-0.0.0.1]network 10.1.14.0 0.0.0.255[R4-ospf-1-area-0.0.0.1]network 4.4.4.4 0.0.0.0[R4-ospf-1-area-0.0.0.1]dis th# area 0.0.0.1 network 4.4.4.4 0.0.0.0 network 10.1.14.0 0.0.0.255#return

[R5]ospf 1 router-id 5.5.5.5[R5-ospf-1]a 2[R5-ospf-1-area-0.0.0.2]network 10.1.35.0 0.0.0.255[R5-ospf-1-area-0.0.0.2]network 5.5.5.5 0.0.0.0[R5-ospf-1-area-0.0.0.2]dis th# area 0.0.0.2 network 5.5.5.5 0.0.0.0 network 10.1.35.0 0.0.0.255#return

检查是否全网互通

分析：检查 OSPF 是否全网互通，一个是检查邻居关系表，看邻居关系是否正常；另一个是检查路由表，看是否学习到全网路由　　这里只展示 R1 的检查结果
　　
步骤 1：#display ospf peer 查看邻居关系表

[R1]dis ospf peer OSPF Process 1 with Router ID 1.1.1.1  Neighbor Brief Information Area: 0.0.0.0 Router ID Address Pri Dead-Time State Interface 2.2.2.2 10.1.12.2 1 34 Full/BDR GE0/0 Area: 0.0.0.1 Router ID Address Pri Dead-Time State Interface 4.4.4.4 10.1.14.4 1 34 Full/DR  GE0/1

[R2]dis ospf peer OSPF Process 1 with Router ID 2.2.2.2  Neighbor Brief Information Area: 0.0.0.0 Router ID Address Pri Dead-Time State Interface 1.1.1.1 10.1.12.1 1 33 Full/DR  GE0/0 3.3.3.3 10.1.23.3 1 34 Full/BDR GE0/1

[R3]dis ospf peer OSPF Process 1 with Router ID 3.3.3.3  Neighbor Brief Information Area: 0.0.0.0 Router ID Address Pri Dead-Time State Interface 2.2.2.2 10.1.23.2 1 38 Full/DR  GE0/0 Area: 0.0.0.2 Router ID Address Pri Dead-Time State Interface 5.5.5.5 10.1.35.5 1 40 Full/DR  GE0/1

[R4]dis ospf peer OSPF Process 1 with Router ID 4.4.4.4  Neighbor Brief Information Area: 0.0.0.1 Router ID Address Pri Dead-Time State Interface 1.1.1.1 10.1.14.1 1 38 Full/BDR GE0/0

[R5]dis ospf peer OSPF Process 1 with Router ID 5.5.5.5  Neighbor Brief Information Area: 0.0.0.2 Router ID Address Pri Dead-Time State Interface 3.3.3.3 10.1.35.3 1 38 Full/BDR GE0/0

说明：状态为FULL，说明邻接关系已建立

步骤 2：查看路由表

[R1]dis ip routing-table Destinations : 20 Routes : 20Destination/Mask Proto Pre Cost NextHop Interface0.0.0.0/32 Direct 0 0  127.0.0.1 InLoop01.1.1.1/32 Direct 0 0  127.0.0.1 InLoop02.2.2.2/32 O_INTRA 10 1  10.1.12.2 GE0/03.3.3.3/32 O_INTRA 10 2  10.1.12.2 GE0/04.4.4.4/32 O_INTRA 10 1  10.1.14.4 GE0/15.5.5.5/32 O_INTER 10 3  10.1.12.2 GE0/010.1.12.0/24 Direct 0 0  10.1.12.1 GE0/010.1.12.1/32 Direct 0 0  127.0.0.1 InLoop010.1.12.255/32 Direct 0 0  10.1.12.1 GE0/010.1.14.0/24 Direct 0 0  10.1.14.1 GE0/110.1.14.1/32 Direct 0 0  127.0.0.1 InLoop010.1.14.255/32 Direct 0 0  10.1.14.1 GE0/110.1.23.0/24 O_INTRA 10 2  10.1.12.2 GE0/010.1.35.0/24 O_INTER 10 3  10.1.12.2 GE0/0127.0.0.0/8 Direct 0 0  127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0  127.0.0.1 InLoop0127.255.255.255/32 Direct 0 0  127.0.0.1 InLoop0

[R2]dis ip routing-table Destinations : 20 Routes : 20Destination/Mask Proto Pre Cost NextHop Interface0.0.0.0/32 Direct 0 0  127.0.0.1 InLoop01.1.1.1/32 O_INTRA 10 1  10.1.12.1 GE0/02.2.2.2/32 Direct 0 0  127.0.0.1 InLoop03.3.3.3/32 O_INTRA 10 1  10.1.23.3 GE0/14.4.4.4/32 O_INTER 10 2  10.1.12.1 GE0/05.5.5.5/32 O_INTER 10 2  10.1.23.3 GE0/110.1.12.0/24 Direct 0 0  10.1.12.2 GE0/010.1.12.2/32 Direct 0 0  127.0.0.1 InLoop010.1.12.255/32 Direct 0 0  10.1.12.2 GE0/010.1.14.0/24 O_INTER 10 2  10.1.12.1 GE0/010.1.23.0/24 Direct 0 0  10.1.23.2 GE0/110.1.23.2/32 Direct 0 0  127.0.0.1 InLoop010.1.23.255/32 Direct 0 0  10.1.23.2 GE0/110.1.35.0/24 O_INTER 10 2  10.1.23.3 GE0/1127.0.0.0/8 Direct 0 0  127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0  127.0.0.1 InLoop0127.255.255.255/32 Direct 0 0  127.0.0.1 InLoop0

[R4]dis ip routing-table Destinations : 18 Routes : 18Destination/Mask Proto Pre Cost NextHop Interface0.0.0.0/32 Direct 0 0  127.0.0.1 InLoop01.1.1.1/32 O_INTER 10 1  10.1.14.1 GE0/02.2.2.2/32 O_INTER 10 2  10.1.14.1 GE0/03.3.3.3/32 O_INTER 10 3  10.1.14.1 GE0/04.4.4.4/32 Direct 0 0  127.0.0.1 InLoop05.5.5.5/32 O_INTER 10 4  10.1.14.1 GE0/010.1.12.0/24 O_INTER 10 2  10.1.14.1 GE0/010.1.14.0/24 Direct 0 0  10.1.14.4 GE0/010.1.14.4/32 Direct 0 0  127.0.0.1 InLoop010.1.14.255/32 Direct 0 0  10.1.14.4 GE0/010.1.23.0/24 O_INTER 10 3  10.1.14.1 GE0/010.1.35.0/24 O_INTER 10 4  10.1.14.1 GE0/0127.0.0.0/8 Direct 0 0  127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0  127.0.0.1 InLoop0127.255.255.255/32 Direct 0 0  127.0.0.1 InLoop0224.0.0.0/4 Direct 0 0  0.0.0.0 NULL0224.0.0.0/24 Direct 0 0  0.0.0.0 NULL0255.255.255.255/32 Direct 0 0  127.0.0.1 InLoop0

[R5]dis ip routing-table Destinations : 18 Routes : 18Destination/Mask Proto Pre Cost NextHop Interface0.0.0.0/32 Direct 0 0  127.0.0.1 InLoop01.1.1.1/32 O_INTER 10 3  10.1.35.3 GE0/02.2.2.2/32 O_INTER 10 2  10.1.35.3 GE0/03.3.3.3/32 O_INTER 10 1  10.1.35.3 GE0/04.4.4.4/32 O_INTER 10 4  10.1.35.3 GE0/05.5.5.5/32 Direct 0 0  127.0.0.1 InLoop010.1.12.0/24 O_INTER 10 3  10.1.35.3 GE0/010.1.14.0/24 O_INTER 10 4  10.1.35.3 GE0/010.1.23.0/24 O_INTER 10 2  10.1.35.3 GE0/010.1.35.0/24 Direct 0 0  10.1.35.5 GE0/010.1.35.5/32 Direct 0 0  127.0.0.1 InLoop010.1.35.255/32 Direct 0 0  10.1.35.5 GE0/0127.0.0.0/8 Direct 0 0  127.0.0.1 InLoop0127.0.0.1/32 Direct 0 0  127.0.0.1 InLoop0127.255.255.255/32 Direct 0 0  127.0.0.1 InLoop0224.0.0.0/4 Direct 0 0  0.0.0.0 NULL0224.0.0.0/24 Direct 0 0  0.0.0.0 NULL0255.255.255.255/32 Direct 0 0  127.0.0.1 InLoop0

说明：可以看到，分别已经学习到了全网所有网段的路由信息

测试在R4上ping R5

[R4]ping 10.1.35.5Ping 10.1.35.5 (10.1.35.5): 56 data bytes, press CTRL+C to break56 bytes from 10.1.35.5: icmp_seq=0 ttl=252 time=2.752 ms56 bytes from 10.1.35.5: icmp_seq=1 ttl=252 time=2.520 ms56 bytes from 10.1.35.5: icmp_seq=2 ttl=252 time=2.725 ms56 bytes from 10.1.35.5: icmp_seq=3 ttl=252 time=3.612 ms56 bytes from 10.1.35.5: icmp_seq=4 ttl=252 time=3.610 ms--- Ping statistics for 10.1.35.5 ---5 packet(s) transmitted, 5 packet(s) received, 0.0% packet lossround-trip min/avg/max/std-dev = 2.520/3.044/3.612/0.470 ms

[R4]ping 5.5.5.5Ping 5.5.5.5 (5.5.5.5): 56 data bytes, press CTRL+C to break56 bytes from 5.5.5.5: icmp_seq=0 ttl=252 time=3.643 ms56 bytes from 5.5.5.5: icmp_seq=1 ttl=252 time=2.661 ms56 bytes from 5.5.5.5: icmp_seq=2 ttl=252 time=2.219 ms56 bytes from 5.5.5.5: icmp_seq=3 ttl=252 time=2.565 ms56 bytes from 5.5.5.5: icmp_seq=4 ttl=252 time=3.216 ms--- Ping statistics for 5.5.5.5 ---5 packet(s) transmitted, 5 packet(s) received, 0.0% packet lossround-trip min/avg/max/std-dev = 2.219/2.861/3.643/0.505 ms
