前言

大二时，我羡慕学长们在比赛中拿奖，于是跟着学点知识，报名参加吉林省人工智能创新大赛全地形赛道，想锻炼自己并加学分。无论结果如何，我都想总结这次经历分享给学弟学妹，让他们少走弯路。

另外，我也是个新手小白，要是有啥说错的地方，大家尽管提，我虚心接受！

封面

介绍

本项目小车的核心是用的Arduino Uno R3控制板，然后用L298N作为驱动模块。它主要是靠激光寻迹模块来感知地形的。激光寻迹模块会传回不同的信号，小车根据这些信号判断出不同的地形，然后做出相应的决策。

主要是完成如下赛道：

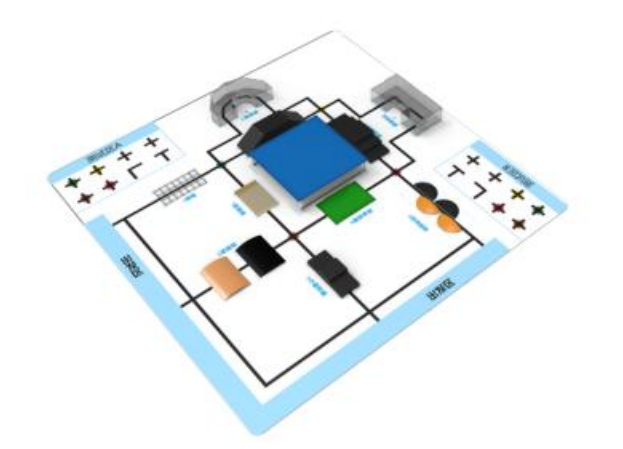

全地形地图

在比赛时候，大部分人都用的是履带小车，我做的是四轮小车。我的小车没有上中间的高台，不过最后还是拿到了省一等奖，还挺惊喜的！😁

全地形小车运行视频

一、硬件结构

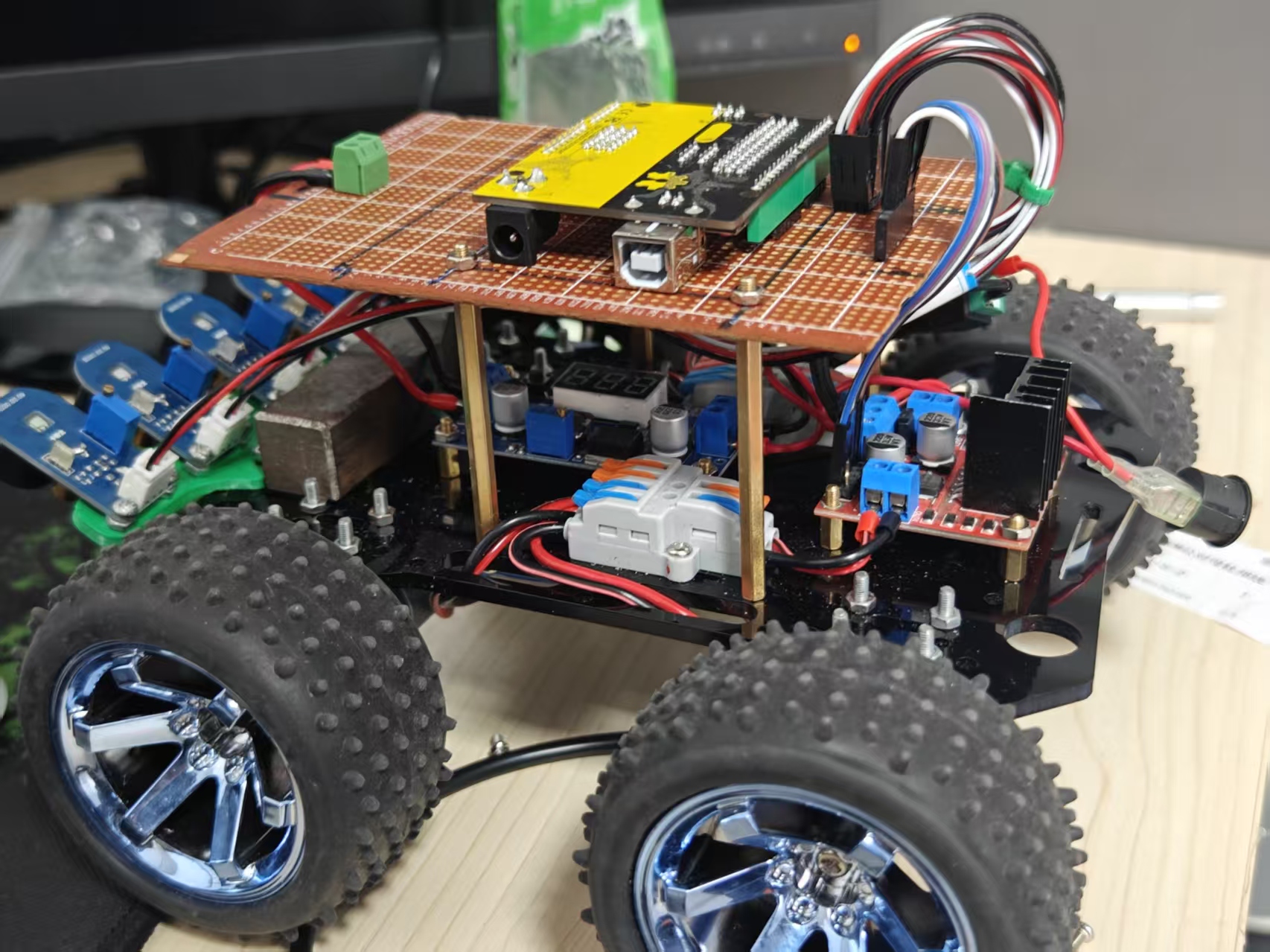

1.整体结构展示

小车整体结构图

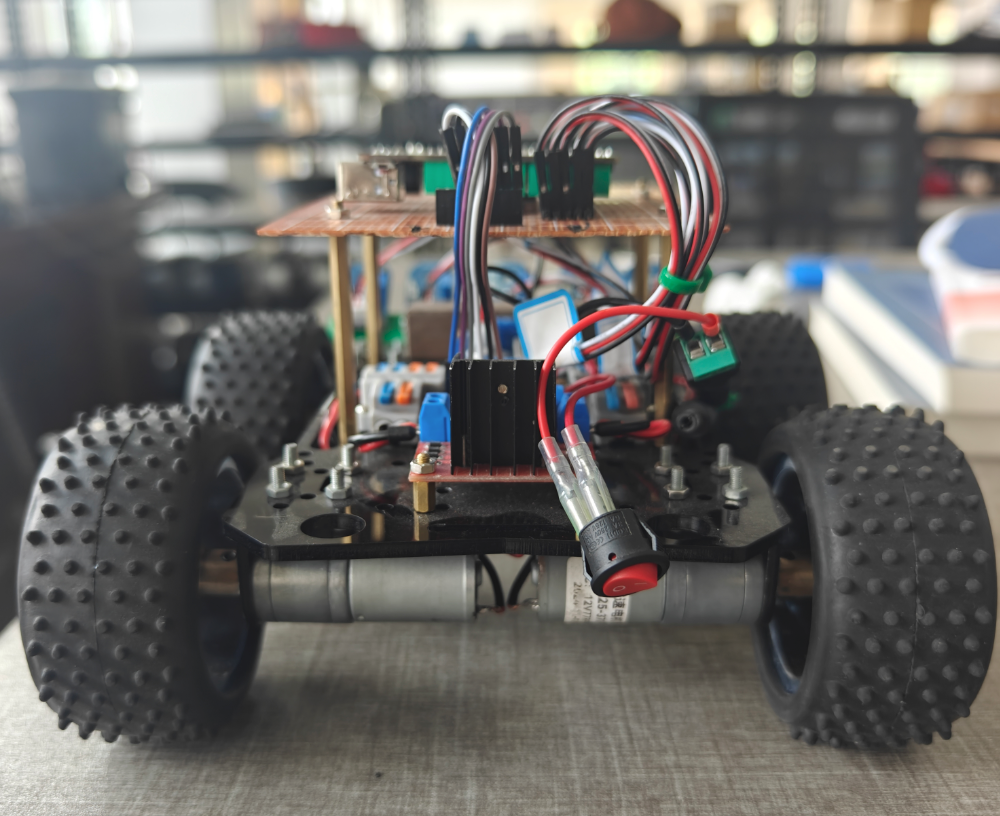

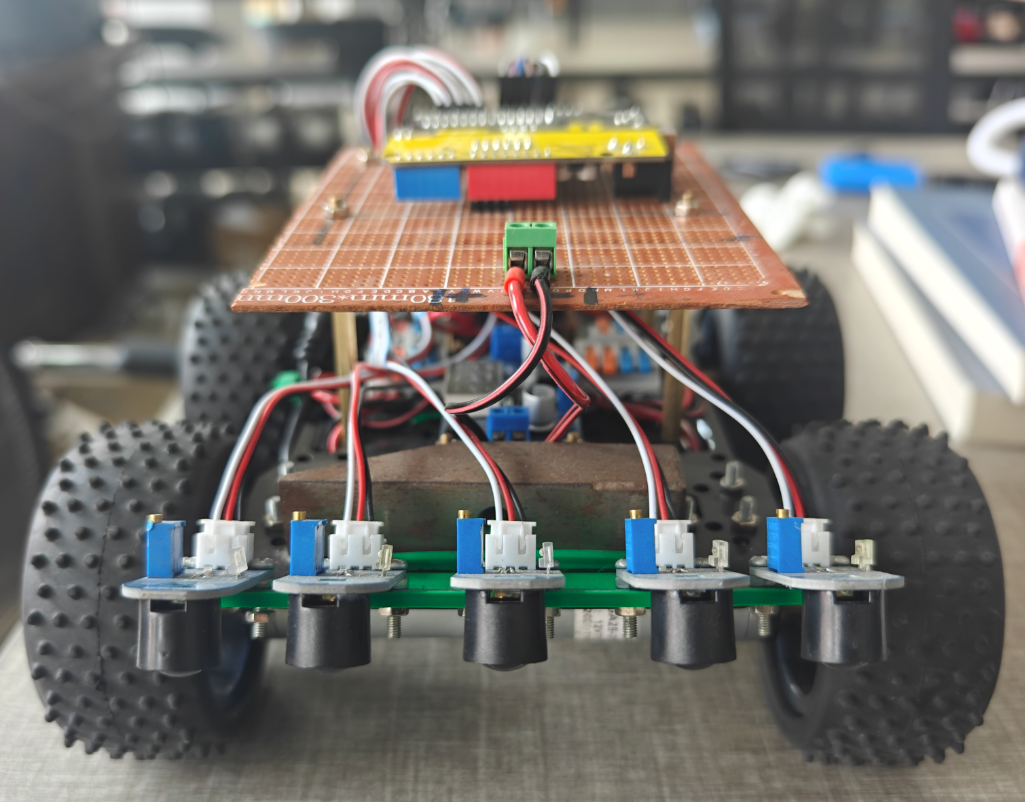

小车正面展示

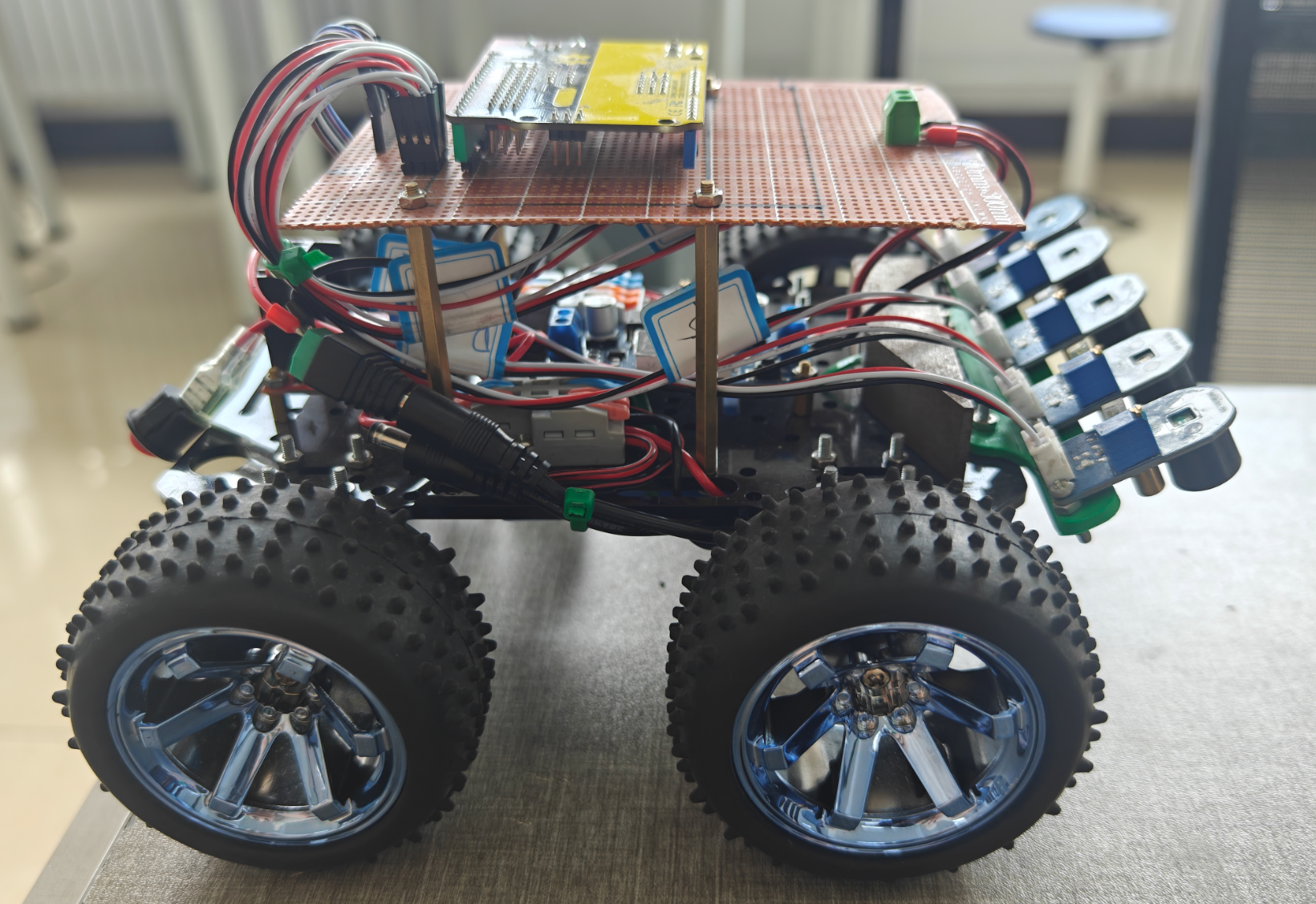

小车侧视图

小车背面展示

小车底部

2.材料选型

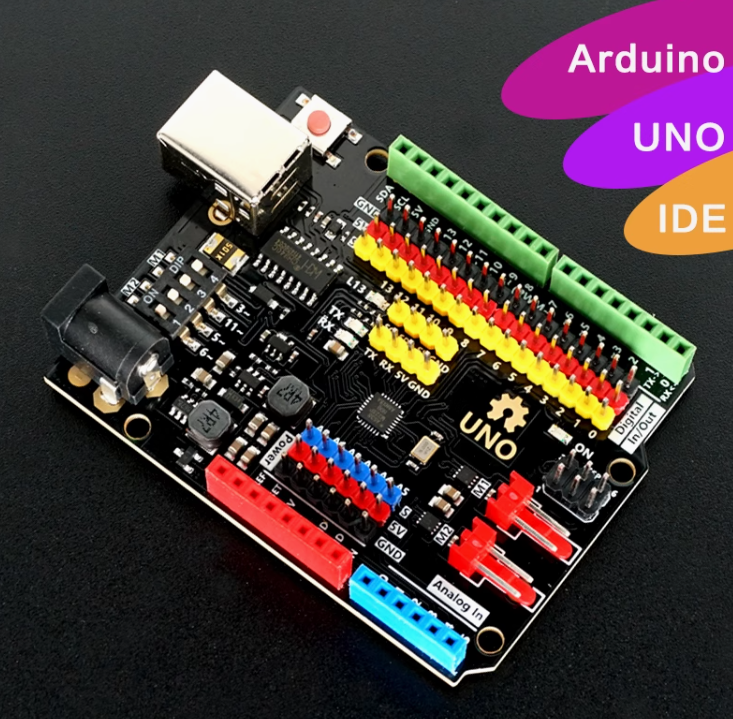

  • 主控：Arduino UNO R3 一个
    arduino uno r3 开发板

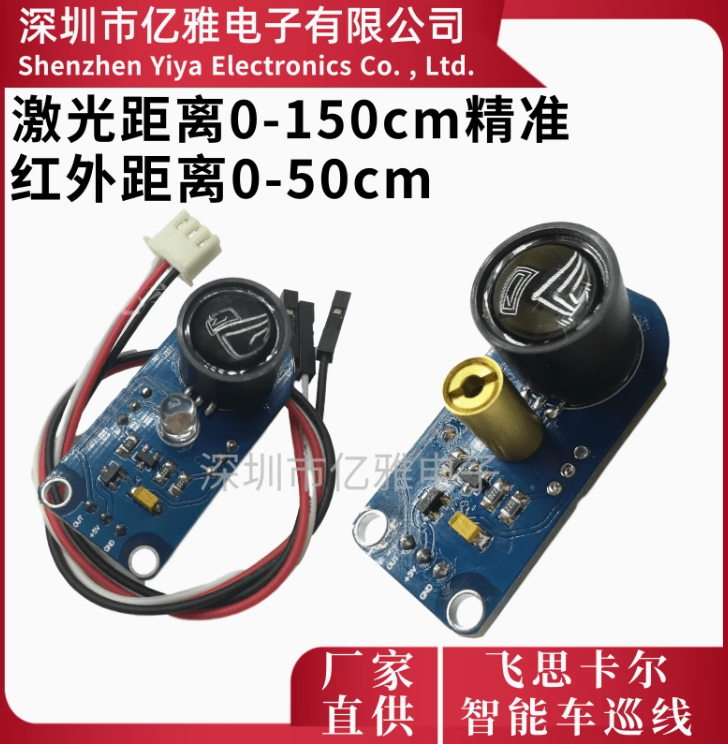

  • 激光寻迹模块 五个
    激光寻迹模块

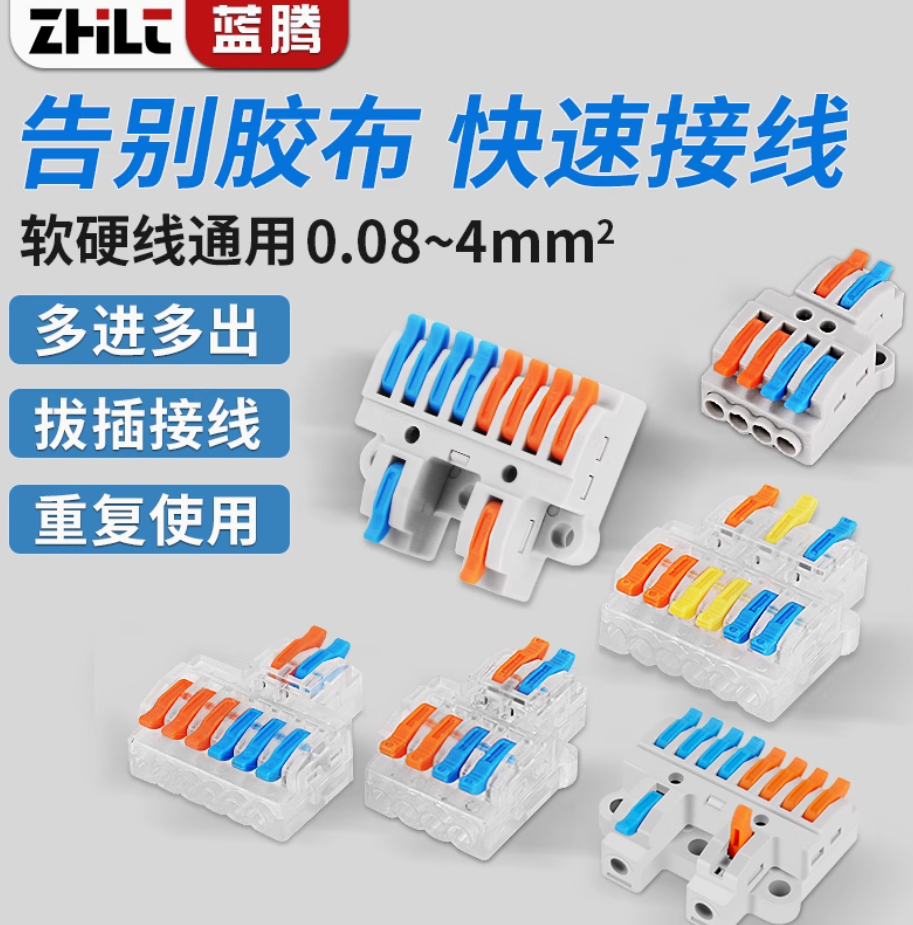

  • 分线端子 两个

分线端子

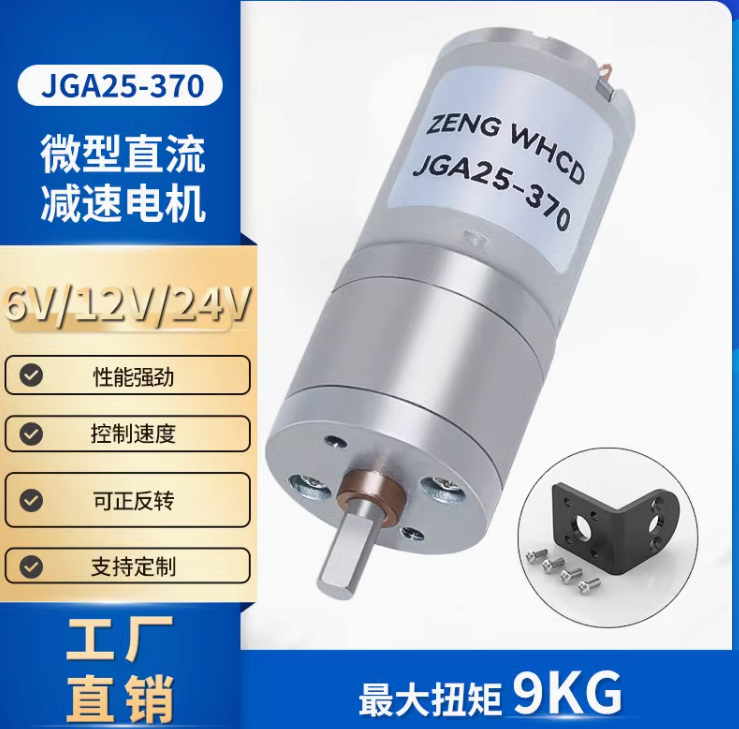

  • 减速直流电机 四个

电机

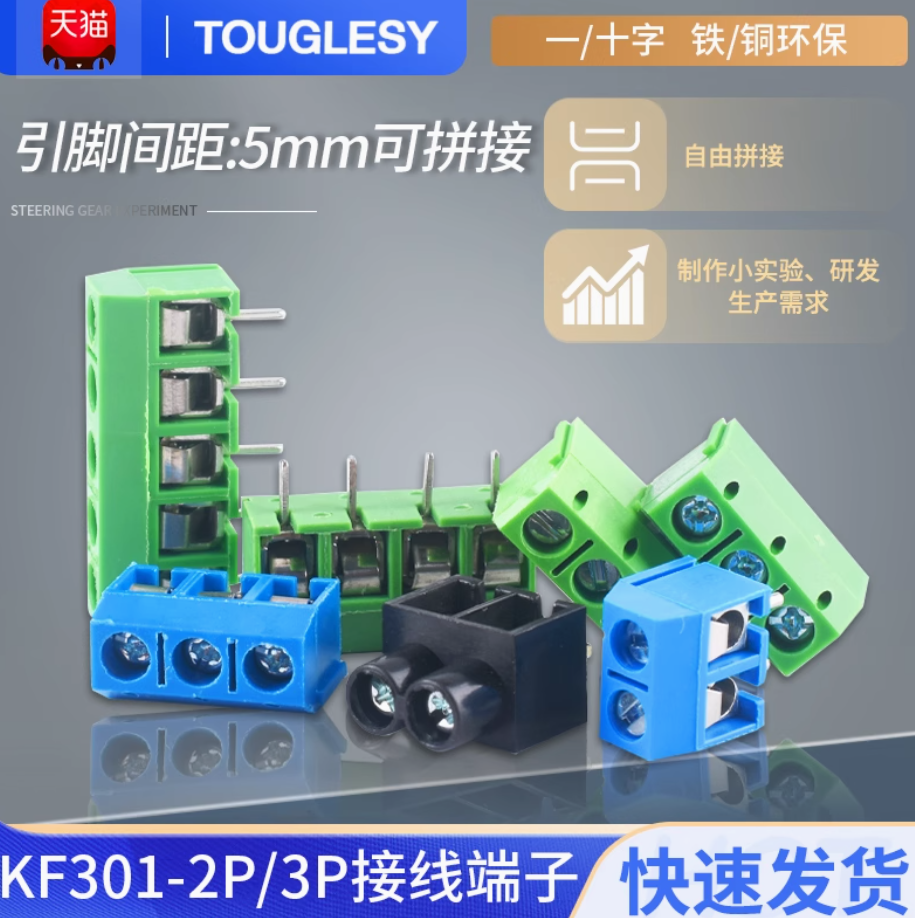

  • 2P 一个（多买点）

接线端子

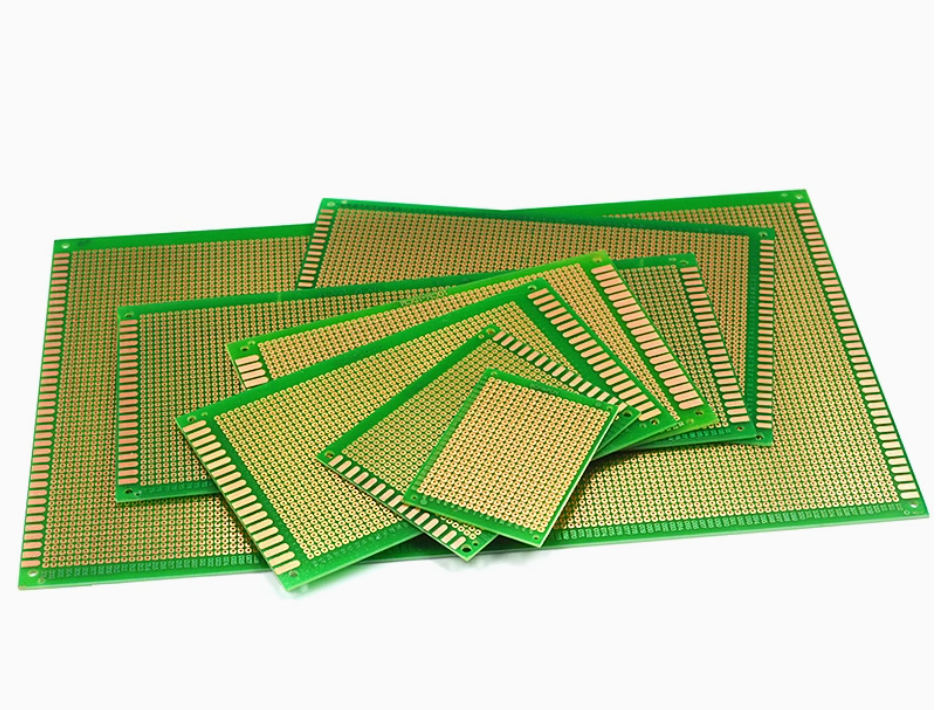

  • 洞洞板 一个（多买点）

洞洞板

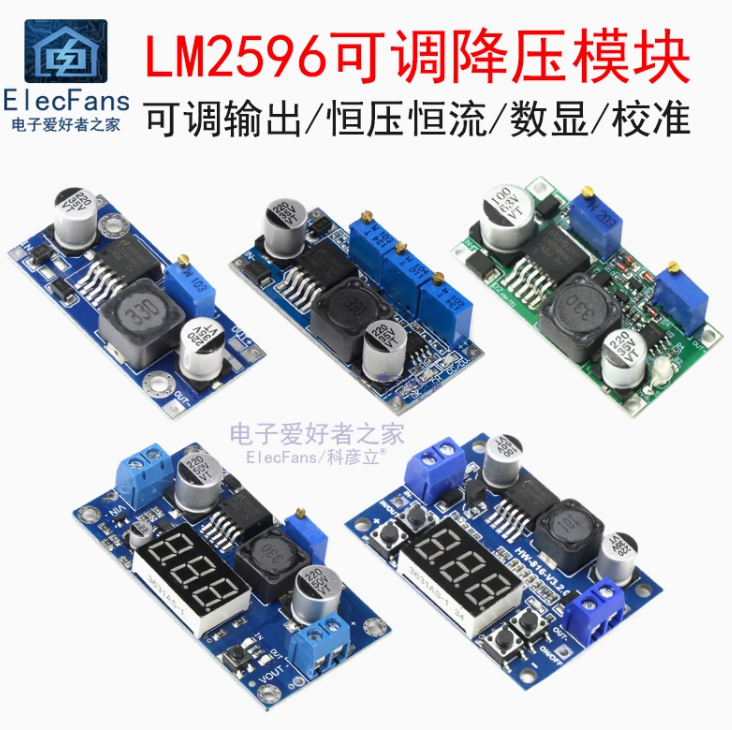

  • 降压模块 一个（多买点）

降压模块

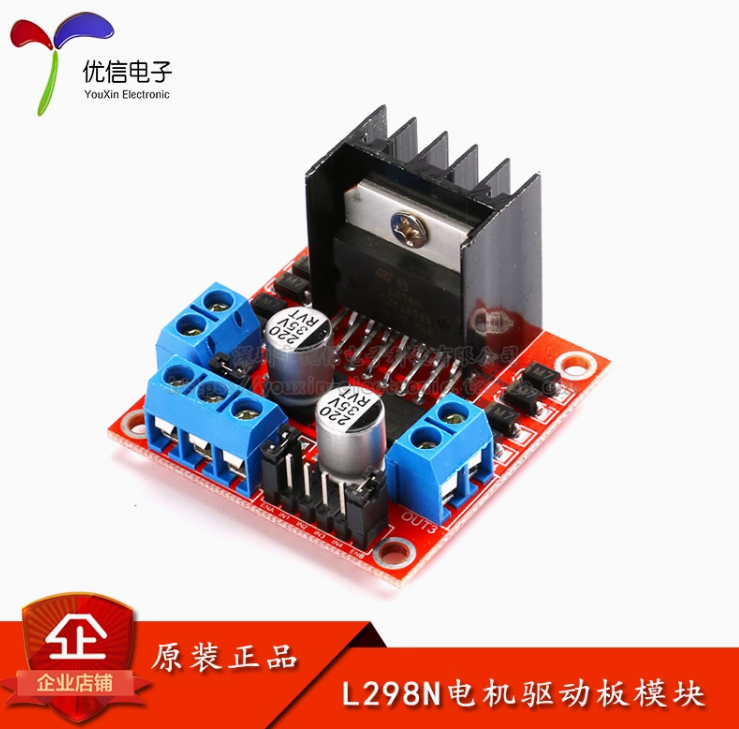

  • L298N驱动模块 一个（多买点）

电机驱动板模块

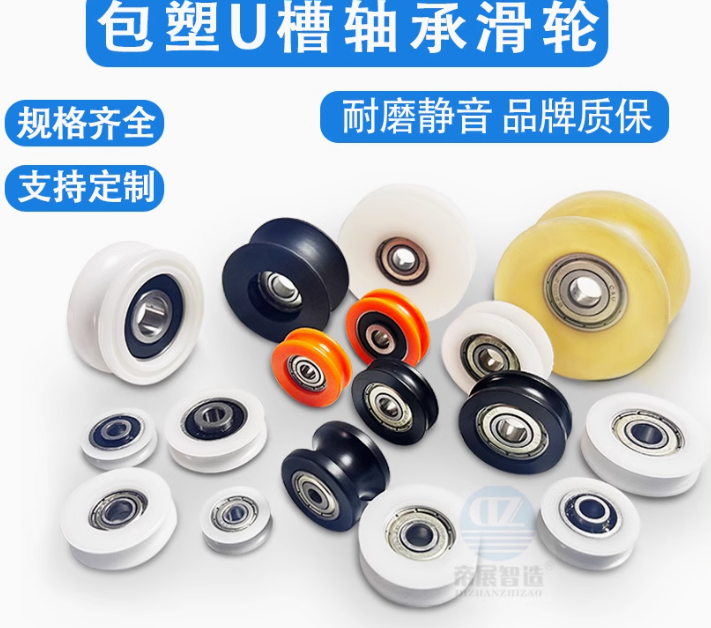

  • 导向轮 两个

导向轮

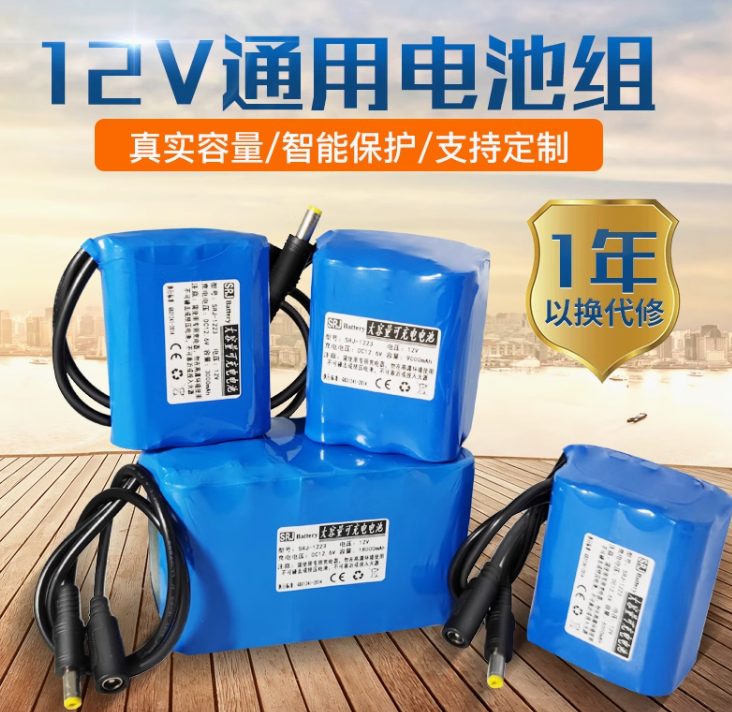

  • 12V锂电池 一个

电源

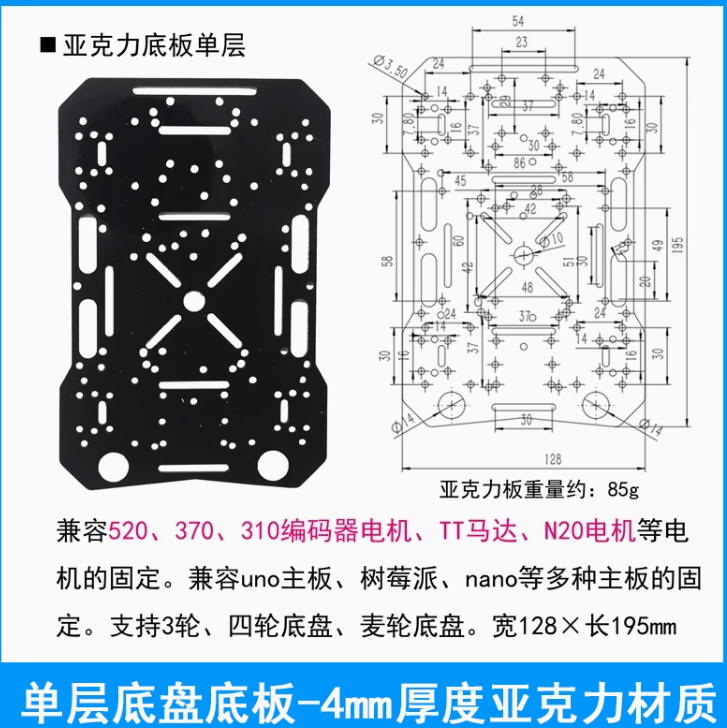

  • 小车底板 一个

小车底板

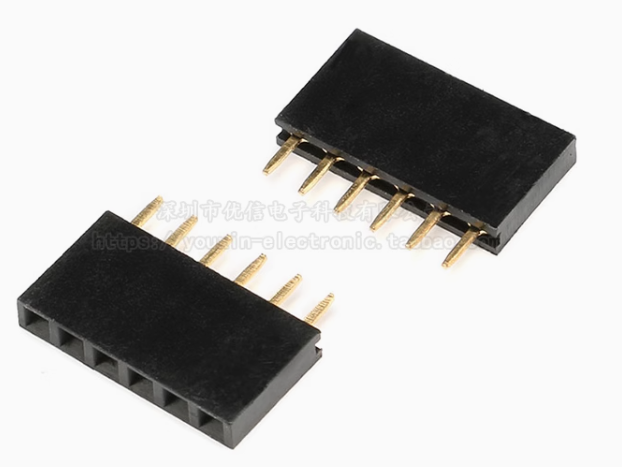

  • 排母若干

排母

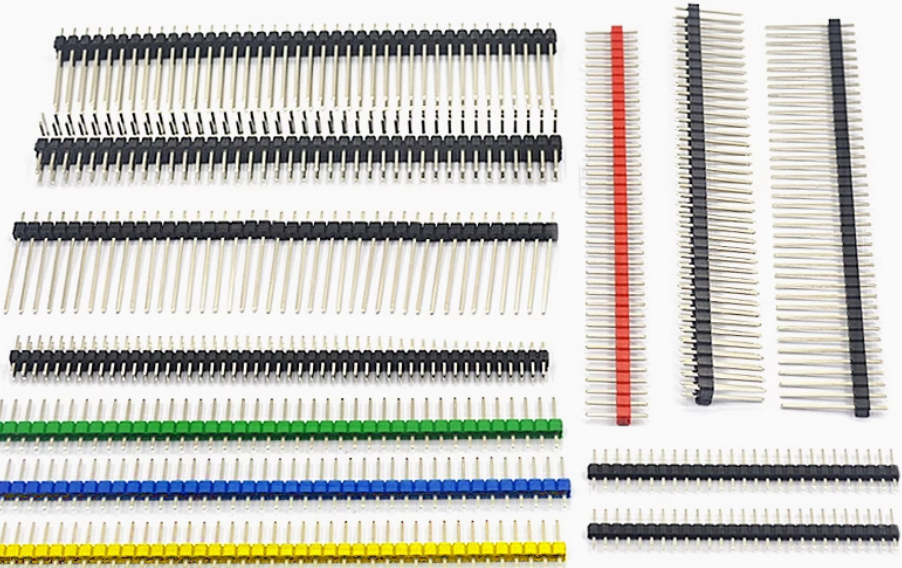

  • 排针若干

排针

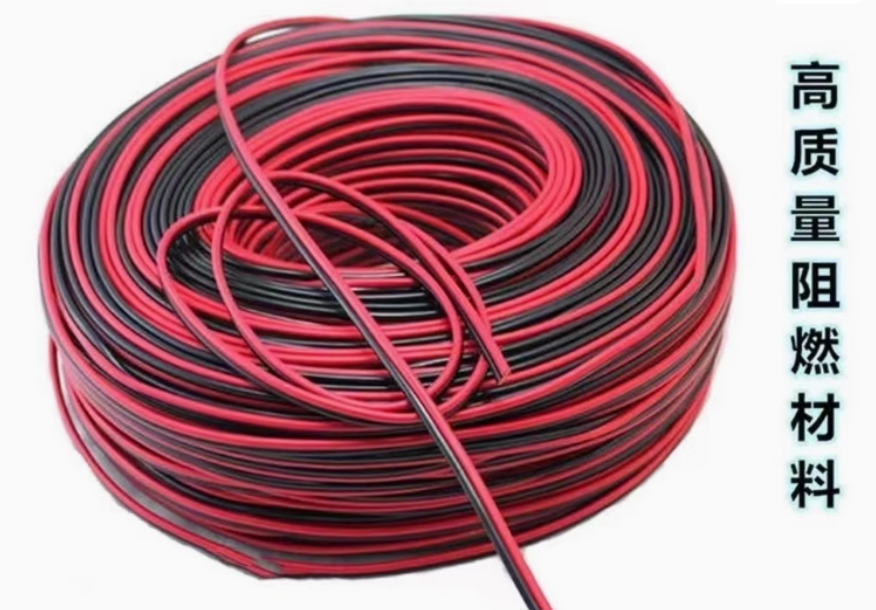

  • 铜线若干

黑红线

  • 轮胎和联轴器

越野轮胎

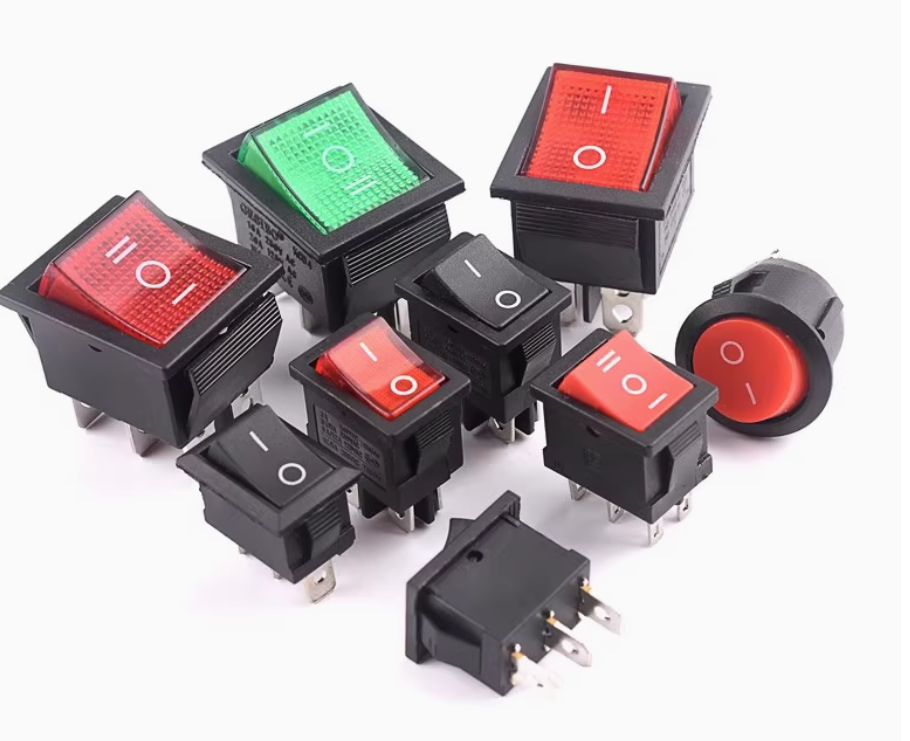

  • 开关

开关

除了主要部件，还用了铜柱、热缩管、标签贴纸、杜邦线、尼龙扎带、螺丝螺母等辅助材料。

3.洞洞板拖锡

为什么要用洞洞板拖锡？
因为作者不太熟练用嘉立创EDA😢，再加上时间特别紧张，等不及电路板寄到学校，所以只能选择拖锡了。好在之前买了好多洞洞板，刚好派上用场。

可以提前准备好下载好程序的备用主控板。这样在赛场上，如果哪个模块或者主板烧毁或者故障了，就不用再根据代码一点点重新连线了。直接用排针排母拔插的方式，快速替换掉有问题的模块就行。这样一来，引脚之间的连接会更稳定，不会出现接触不良的情况。而且在小车比赛行进或者被搬运的时候，也能减少因为飞线不稳导致的故障。

万用板焊接教学视频

  1. 在纸上把主控板和各个功能模块的引脚分配规划好
L298N 引脚 Arduino Uno R3 引脚 ENA 11 IN1 12 IN2 13 IN3 8 IN4 9 ENB 10

Arduino Uno R3 中带波浪线标注的引脚才具有PWM输出功能

激光寻迹模块 引脚 Arduino Uno R3 引脚 L1 2 L2 3 ME 4 R2 5 R1 6
  1. 把每个模块的电源供电安排好
模块种类 电压 Arduino Uno R3 5V（Vin） L298N 12V 激光寻迹模块 5V

锂电池的12V直接接给L298N。尽量别用L298N输出的5V给主控芯片供电，因为那个电压不太稳。可以把锂电池的12V接到降压模块上，让降压模块输出5V，专门给单片机和5个激光寻迹模块供电（激光寻迹模块不能用单片机输出的电压供电哦）。激光寻迹模块单独供电的同时，要和Arduino Uno R3的信号口连接，并且所有模块要共地。L298N也得和Arduino Uno R3共地

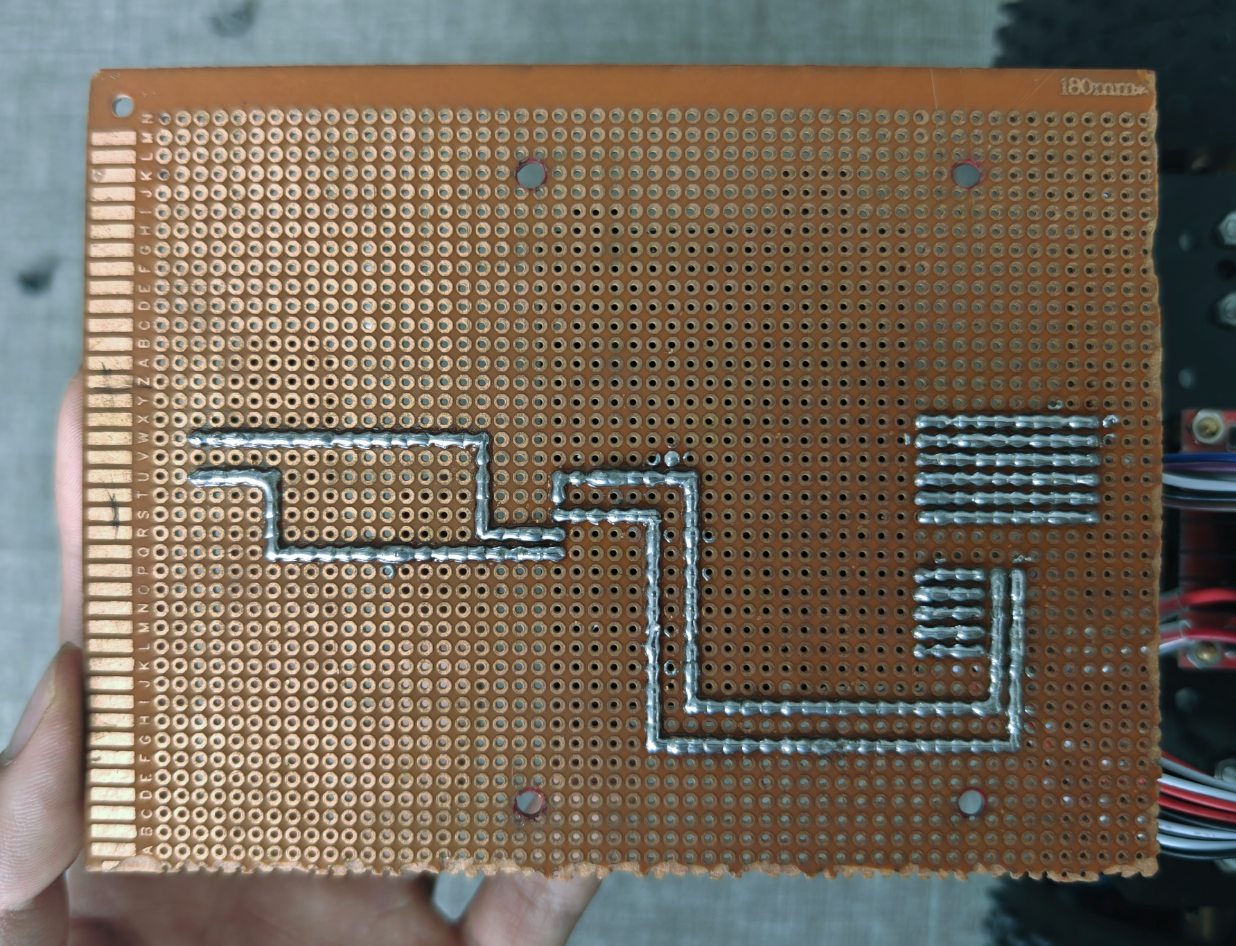

电路拖锡图

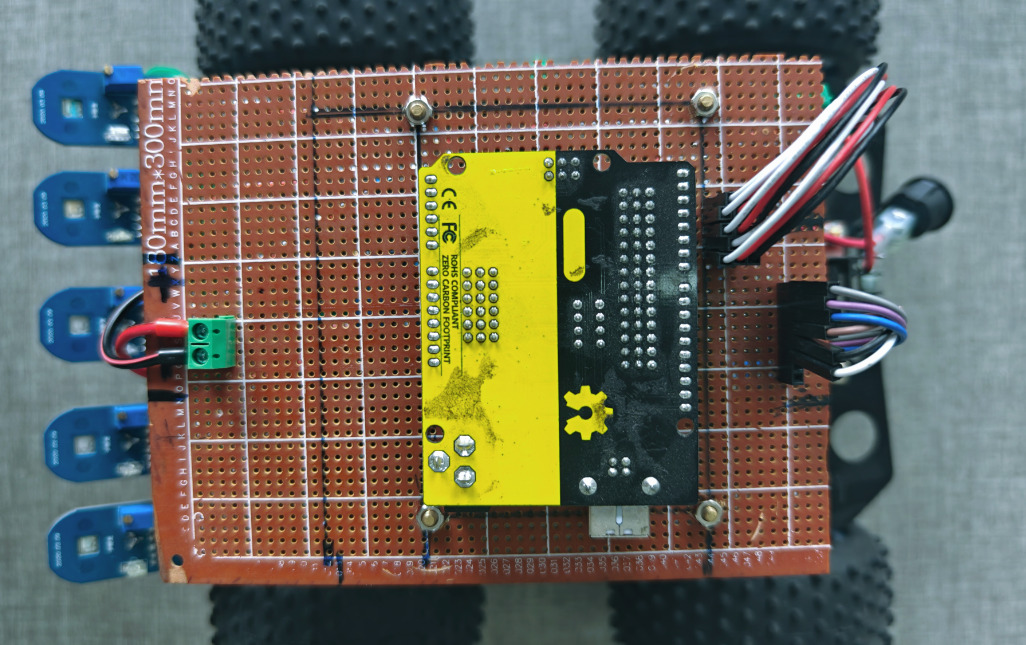

上板面

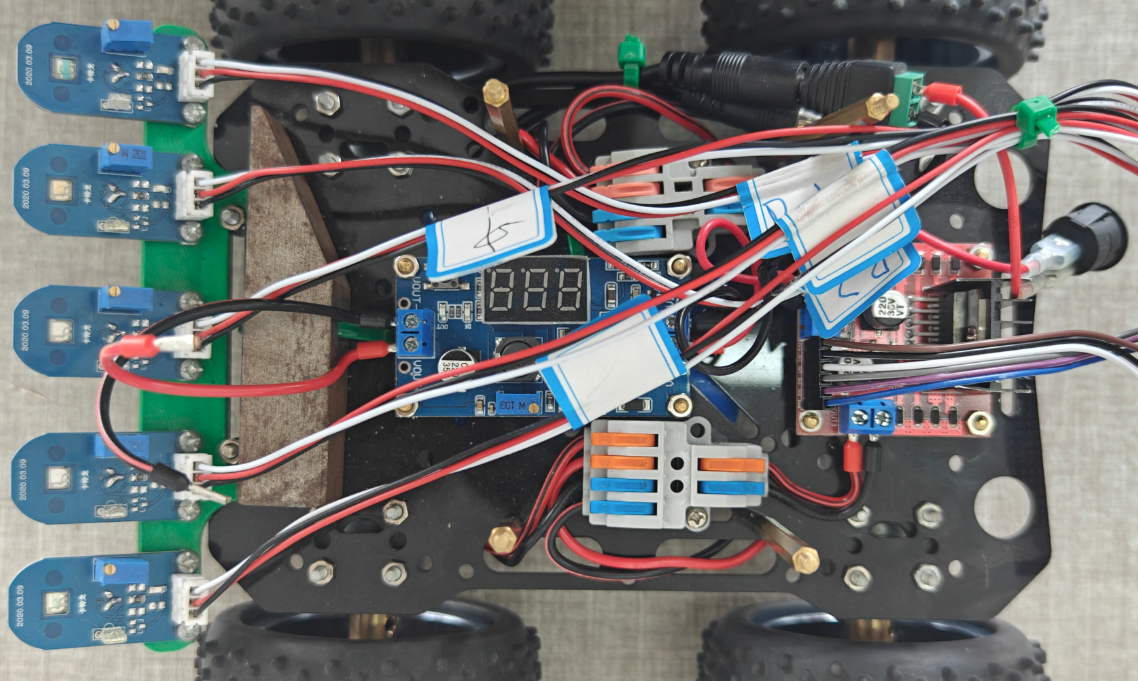

小车内部

4.3D打印零件

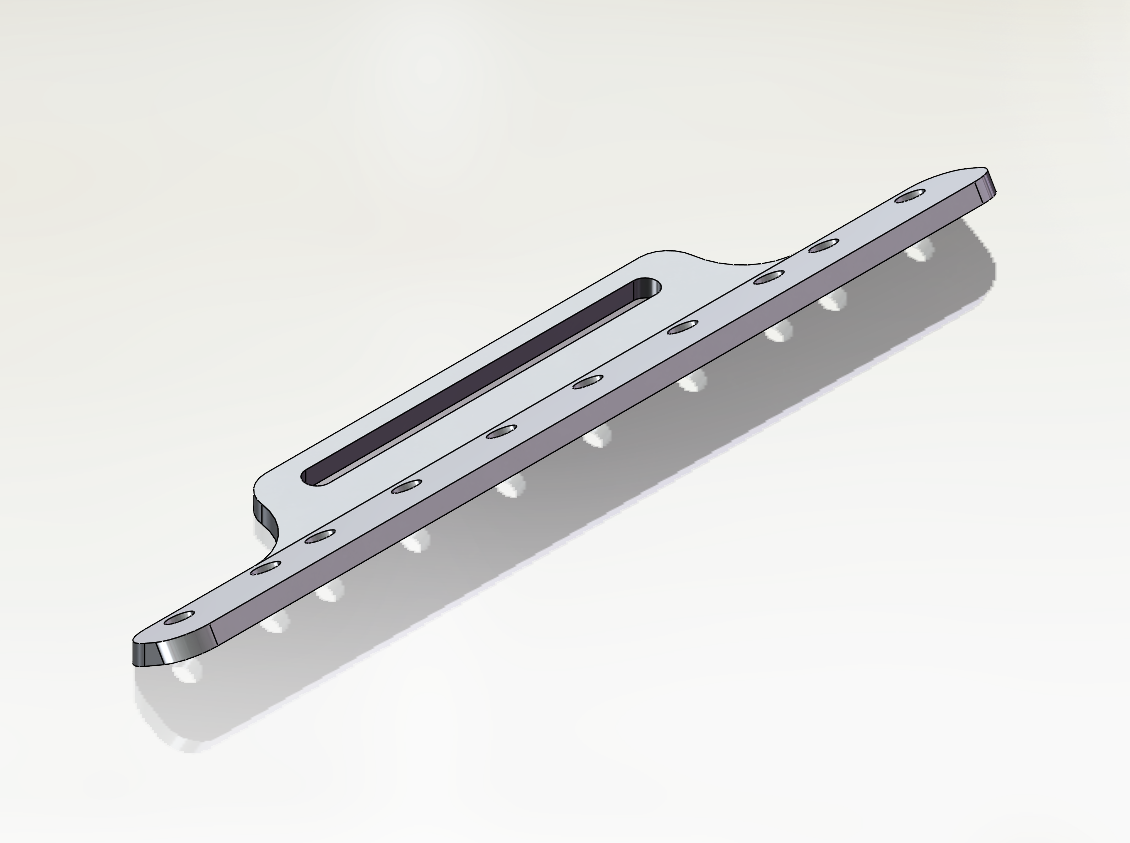

五路激光寻迹模块支架

因为激光寻迹模块得倾斜摆放，才能发挥出最好的效果。不过，激光的具体倾斜角度要根据不同的小车模型来调整。

激光寻迹模块支架

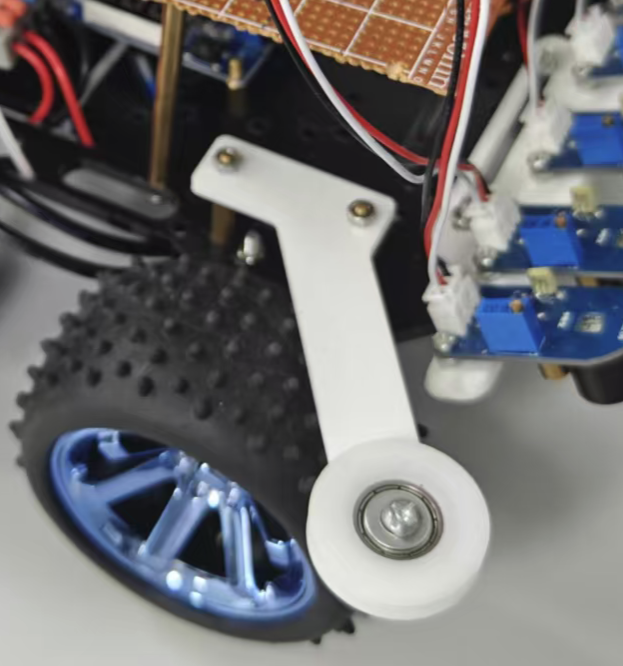

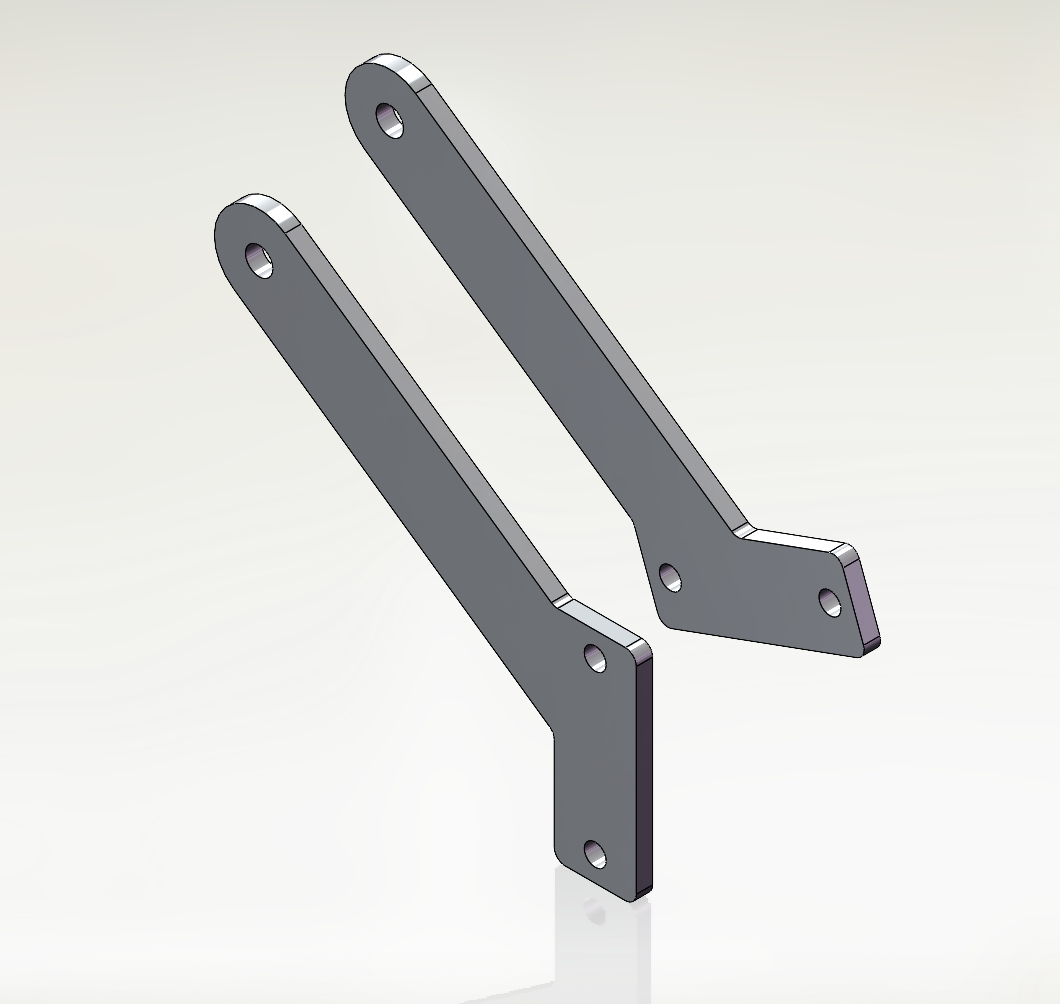

导向轮支架

轻松过弯道，就算有时候激光寻迹模块识别不到亚克力板下面的黑线，它也能碰运气通过😴

导向轮支架
导向轮安装

二、软件思路

1.控制思路

根据寻迹模块检测到黑线的次数，调用对应的障碍子函数，每种障碍都有自己的处理逻辑。

首先得确定小车的行走路线，然后根据路线里障碍的顺序来写代码。
我的思路是先写好小车前进、后退、左转、右转这些基本动作的子函数。在速度控制方面，我设计了低速、中速、高速三种前进模式，还有小速度和大速度下的左右转。此外，还写了后退、停止的子函数，以及针对特定地形的速度函数，比如上台阶和通过U型管道的速度肯定是不一样的。

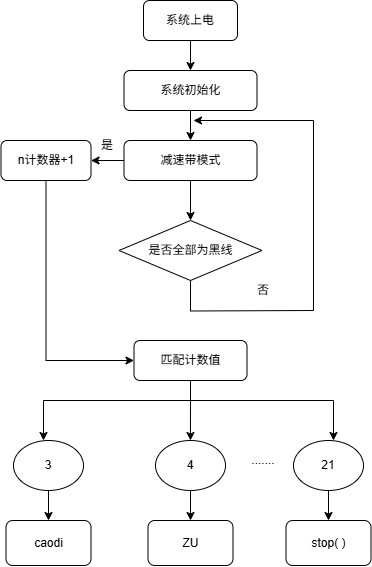

流程图

速度子函数代码示例：

void W() //正常速度模式{ digitalWrite(IN1, 1); digitalWrite(IN2, 0); analogWrite(ENA, 140);//PWM值根据不同转速而定 digitalWrite(IN3, 1); digitalWrite(IN4, 0); analogWrite(ENB, 140);}

设置变量n来进行不同状态之间的转换。
像是通过小台阶，我将通过小台阶的方法，写成了两个部分分别是小台阶上和小台阶下两个子函数，之后再小台阶上下的子函数里面，进行速度的配置，其他障碍依次类推，越复杂的障碍对应的子函数越多配置速度更加详细。
使用多个变量（如 n、j、t、Q 等）作为计时器或状态转换的条件，用于控制模式的切换和特定动作的执行。

Serial.println(“在调试过程中，最好加上输出语句或者设置断点，这样能清楚地了解代码的执行情况\");

U型管模块代码示例：

void U() { int L1_V = digitalRead(L1); int L2_V = digitalRead(L2); int ME_V = digitalRead(ME); int R2_V = digitalRead(R2); int R1_V = digitalRead(R1); if (L1_V == 1 && L2_V == 1 && ME_V == 1 && R2_V == 1 && R1_V == 1) //1 1 1 1 1 { LW(); n=6; } else if (L1_V == 0 && L2_V == 0 && ME_V == 1 && R2_V == 0 && R1_V == 0) //0 0 1 0 0 { LW(); } else if (L1_V == 0 && L2_V == 1 && ME_V == 0 && R2_V == 0 && R1_V == 0) //0 1 0 0 0 { XZ(); } else if (L1_V == 0 && L2_V == 0 && ME_V == 0 && R2_V == 1 && R1_V == 0) //0 0 0 1 0 { XY(); } else if (L1_V == 0 && L2_V == 0 && ME_V == 0 && R2_V == 0 && R1_V == 0) //0 0 0 0 0 { LW(); }}

状态机代码示例：

 switch (n) { case 0: { while (1) { jiansudai(); Serial.println(\"减速带\"); if (n >= 4) { n = 3; Serial.println(\"改变的n\"); Serial.println(n); break; } } } break; case 3: { while (1) { caodi(); Serial.println(\"草地\"); Serial.println(n); if (n >= 7) { Serial.println(\">=8\"); Serial.println(n); n = 4; break; } } } break; default: Serial.println(\"未知状态\"); break; }

2.代码烧录

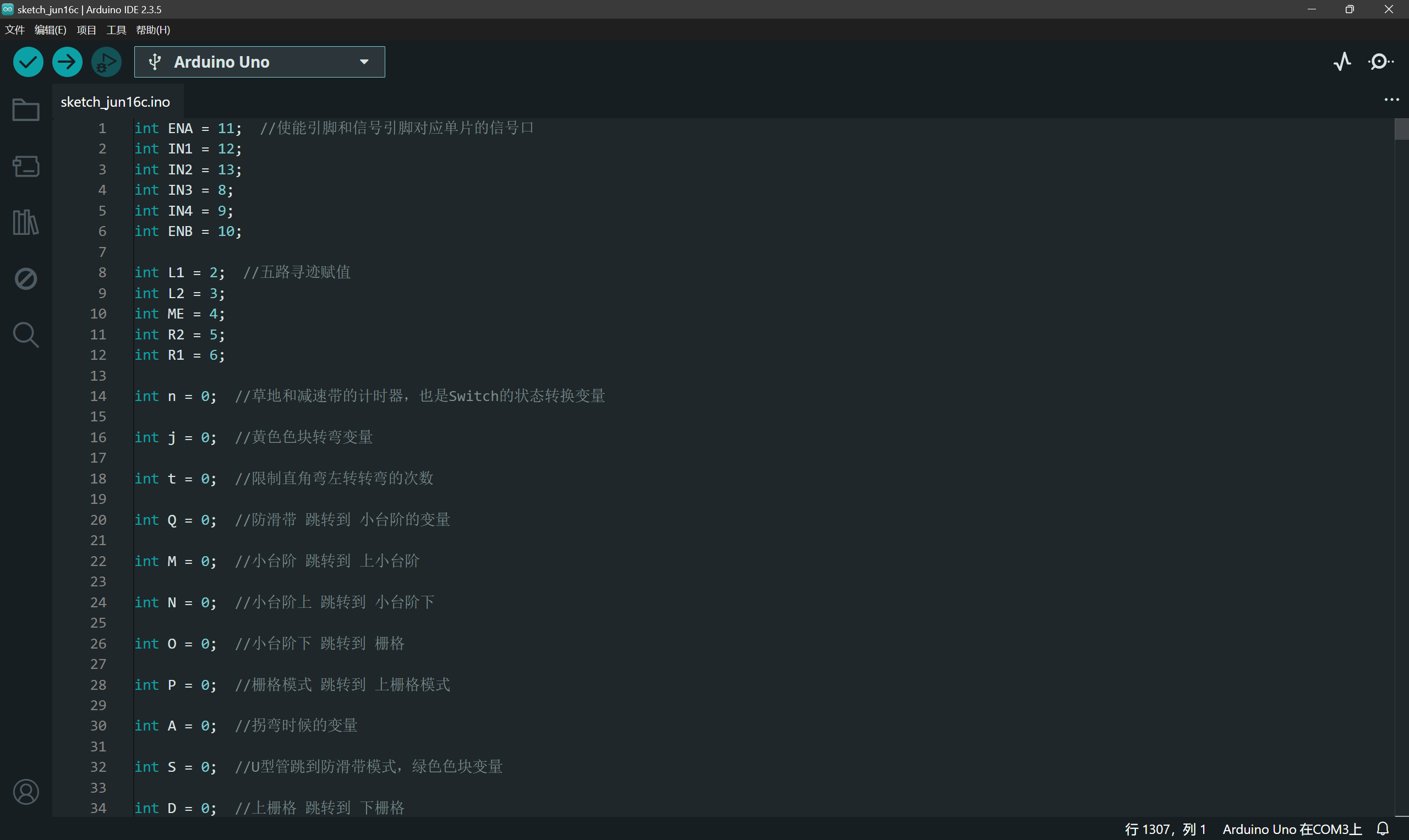

下载Arduino IDE，安装后连接开发板，选择对应的开发板和端口，编写代码并上传

Arduino IDE下载图片

4.资源下载

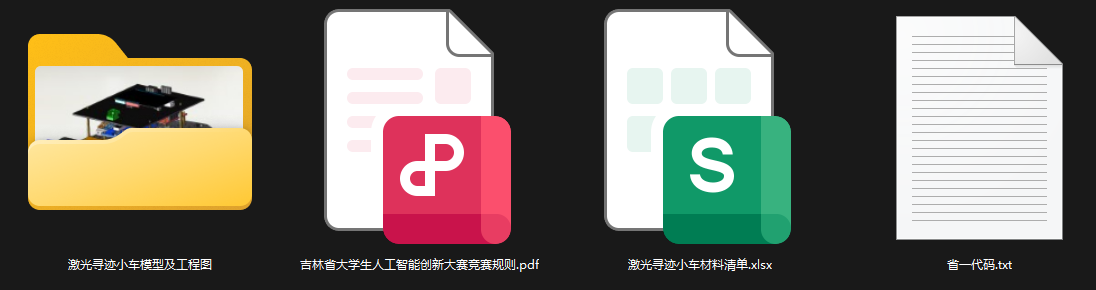

资料包内容如下：

材料清单

三、经验教训

小车的结构一定要稳定，速度再快也得稳！重要的事情说三遍：稳定、稳定、稳定！轮子最好换成窄一点的，这样通过U型管道和方形隧道会更方便。比赛情况千变万化，可能会有大灯干扰，地形也可能和在学校模拟的时候不一样，所以一定要做好十足的准备！

总结

如果需要资料，可以通过上面的视频链接找到我的主页私信我，也可以直接私信我哦！
最后祝大家比赛顺利，小车一路畅通无阻！😁
视频主页
