写在前面

以下是博主在跟随江科大学习stm32中遇到的各种问题
（学习链接：STM32入门教程-2023版 细致讲解 中文字幕），与自己对问题的探索与解决方式；更侧重于对所出现问题的探究与解决；旨在对自己学习的反思与记录，同时分享给大家，如果你对我的内容有疑问或者有更好的解决方式，欢迎共同讨论；如果你也有同样的问题而我的这篇博客正好能助你一臂之力，那么对我而言我写这篇博客的目的就已经达到了

​​

一、芯片下载报错

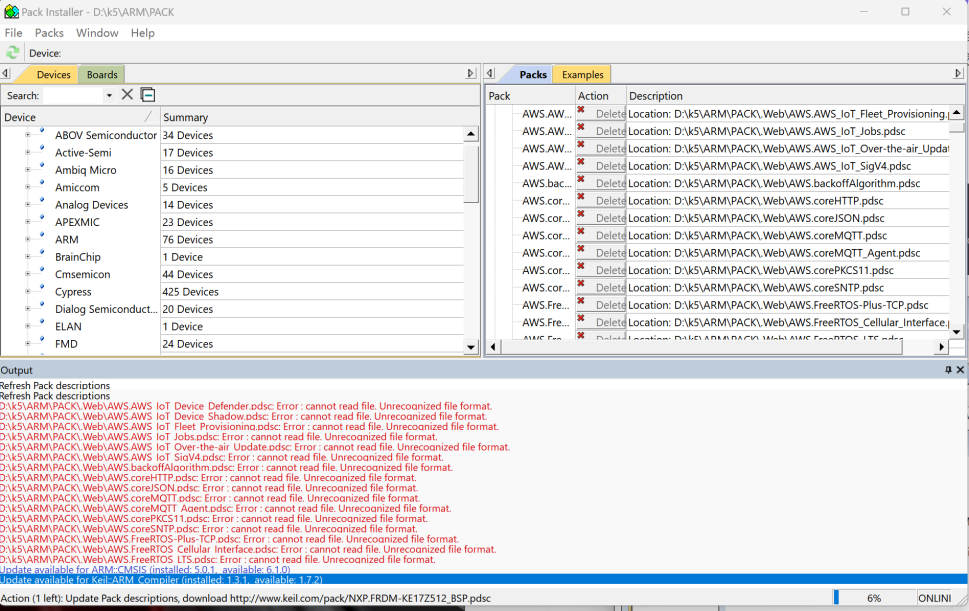

如图为报错界面

报错原因与解决方式

该芯片下载位于Keil网站，在国内访问该网站容易运行超时，所以Pack Installer更新或安装Pack经常出现诡异报错；不过我们可以采用下载工具将Pack下载好并通过本地安装的方式解决该问题，具体操作流程可以参照该篇博客如何在Keil MDK官网下载STM32芯片支持包由于江科大的学习并未要求下载全部软件包，所以大家可以自行决定是否下载。

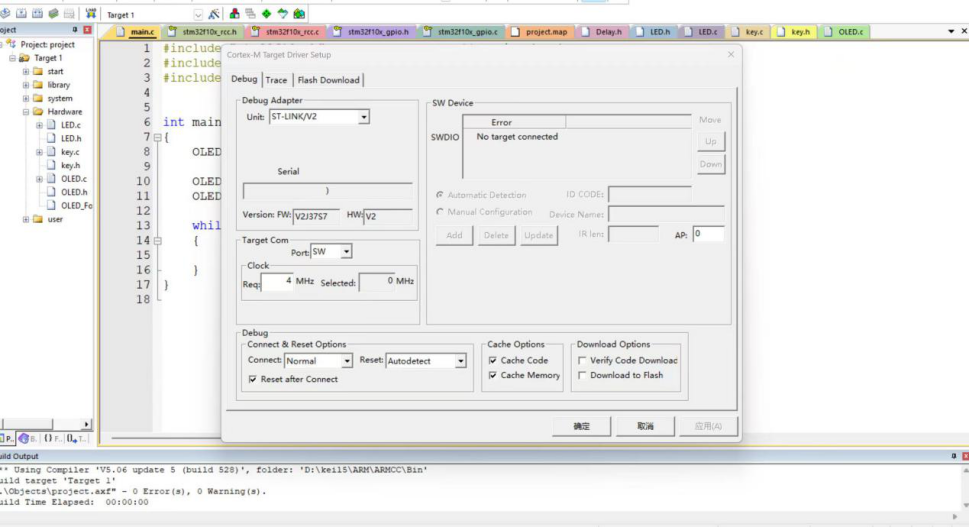

二、《no target connected》

​​​​

报错简述

这个报错也很诡异，可以通过下述方法进行排查：

解决方式

1.检查stlink接线是否出现问题（杜邦线可能破损）

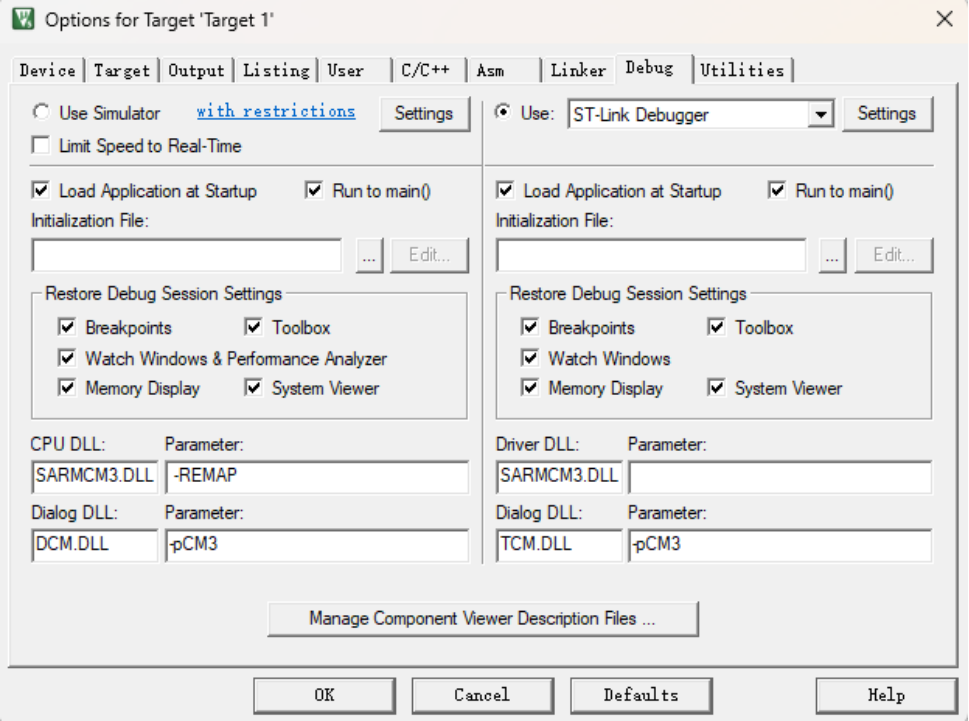

2.点开魔术棒，在Debug里设置正确下载器

3.板子引脚可能出现虚焊等问题（stm32板子接电能正常亮灭应该就没有问题）

若以上方法均未出现问题，可以尝试按住复位键-烧录代码-松开复位键-编译，这个方法拯救了博主一段时间，后面换了个stm32板子就没有出现上述问题了

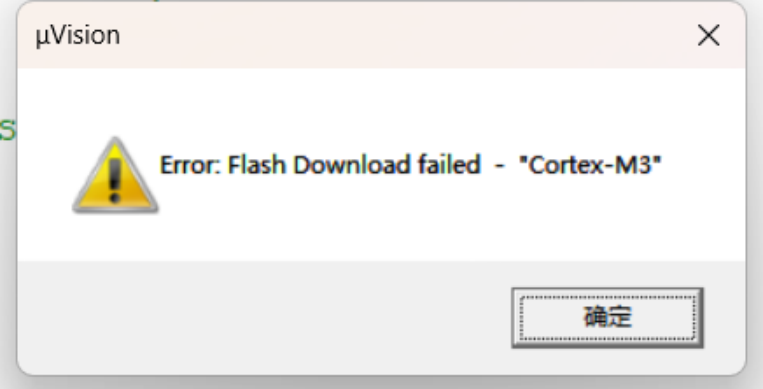

三、《flash download faild cortex-m3》

报错原因与解决方式

出现这个问题的原因很大概率是device配置错误，点开魔术棒，配置好ST-Link Debugger，再点进Settings如下图配置“Erase Full Chip”（全片擦除），清除芯片Flash中的异常残留数据与错误配置，恢复到可写状态，使程序能正常下载。

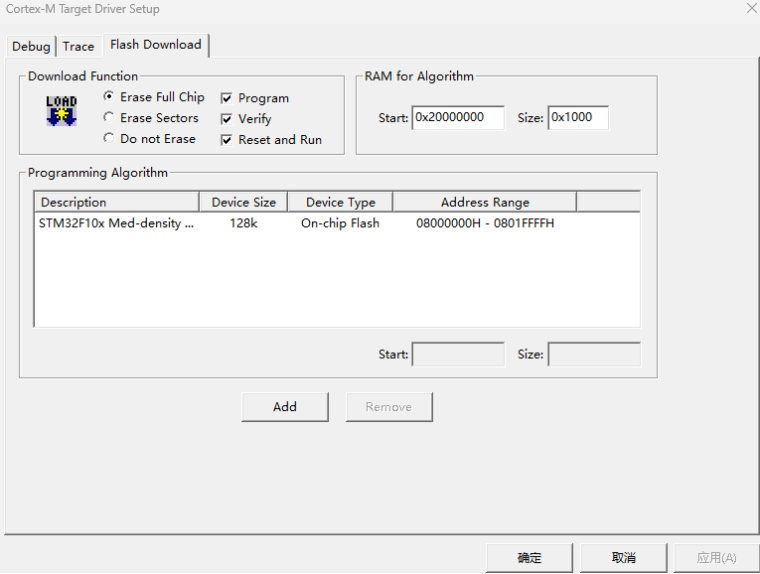

如图为参数选择界面

四、串口转USB无法正常使用的问题

解决方法与共地概述

Usb与stlink接口同时插入电脑板子忽闪忽灭，无法正常使用；这时候我们就要讨论到stm32共地的问题了；因为stm32的电压3.3V是相对于gnd的电压差的3.3V，所以当我们的板子与器件的gnd都接到面包板上的同一排gnd才是正确共地；这样做才能确保整个系统内的信号基准一致，具备理想的可测量性，减少了信号失真，噪声干扰等问题。

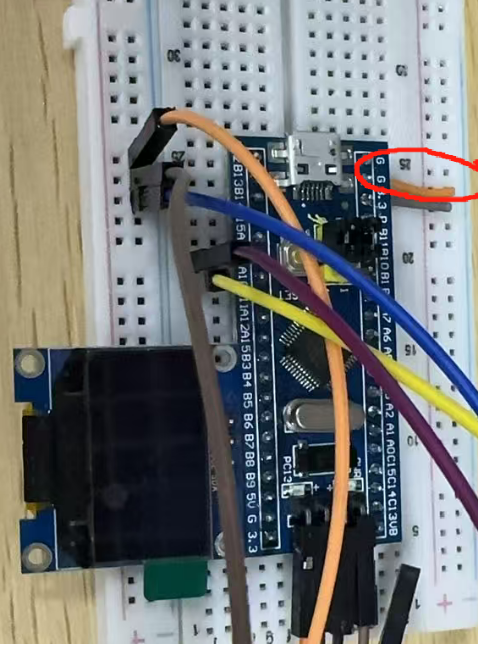

图中出错原因

板子gnd未与其他器件共地，将所有gnd线连到所画圈的一排即可正常使用

​
