基于 51 单片机的电子时钟与计时器设计

一、系统总体设计方案

本电子时钟与计时器系统以 “精准计时 - 直观显示 - 灵活定时 - 便捷交互” 为核心逻辑，面向居家桌面、办公工位、学生学习等场景，实现实时时间显示（时 / 分 / 秒）、日期展示（年 / 月 / 日 / 星期）、多组倒计时 / 正计时功能（0-99 分 59 秒）及定时声光提醒，替代传统机械时钟与独立计时器，解决 “时间显示单一、定时功能零散、操作繁琐” 的问题，构建 “时钟 + 计时器” 一体化的时间管理工具。
系统采用模块化架构，划分为核心控制模块、时钟计时模块、显示模块、人机交互模块、声光提醒模块、电源模块六大单元。核心控制模块以 51 单片机（STC89C52）为核心，负责协调各模块工作、执行时间校准与定时逻辑；时钟计时模块采用专用时钟芯片，确保时间精度；显示模块通过数码管或液晶屏直观展示时间与定时状态；人机交互模块支持时间调节与定时参数设定；声光提醒模块在定时结束时触发提示；电源模块保障系统稳定供电。该设计兼顾精度与实用性，硬件结构紧凑，适合桌面摆放，适配日常时间管理与学习工作场景。

二、硬件选型与电路设计要点

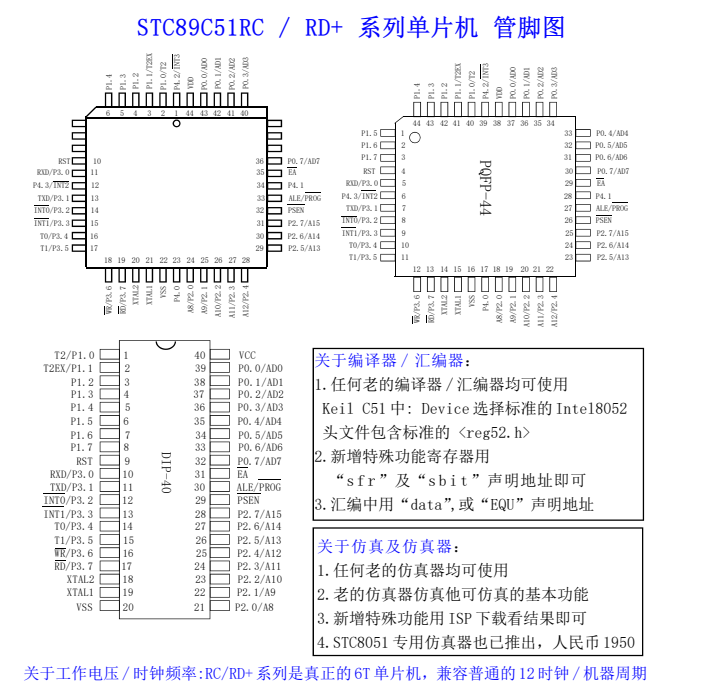

硬件选型以 “高计时精度、低功耗、易操作为核心原则”，核心控制器选用 STC89C52 单片机，其具备成熟开发环境（Keil C51）、丰富 I/O 接口（支持 16 路 I/O 扩展），支持定时器中断（辅助计时与状态刷新）及 I2C/SPI 通信（适配时钟芯片），且成本低廉（单价＜10 元）、功耗低（休眠电流＜1mA），能稳定实现 24 小时连续运行，同时兼容主流显示与交互模块，硬件集成难度低。
（一）核心计时与显示模块
时钟计时模块：
选用 DS3231 高精度实时时钟（RTC）芯片（计时精度 ±2ppm，年误差＜1 分钟），支持 I2C 通信，内置温度补偿电路（-40℃~85℃范围内自动校准），避免环境温度变化影响计时精度；
芯片通过 I2C 接口（SDA/P1.0、SCL/P1.1）与单片机连接，无需额外 AD 转换，直接读取年、月、日、时、分、秒及星期数据；内置 32.768kHz 晶振，无需外部晶振，简化电路；同时支持备用电池（CR2032 纽扣电池），市电断电后仍能维持计时（续航≥1 年），确保时间不丢失。
显示模块：
采用 “4 位共阴极七段数码管 + 2 位辅助数码管” 组合（适配时钟 + 计时器双功能）：
主显示区（4 位数码管）：默认显示时间，格式为 “HH:MM”（时：分），通过 2 个 LED 灯（对应 “时”“分”）闪烁标识秒数变化；切换至计时器模式时，显示 “MM:SS”（分：秒）；
辅助显示区（2 位数码管）：显示秒数（时钟模式）或定时剩余分钟数（计时器模式），同时通过 1 个 LED 灯区分 “时钟 / 计时器” 模式（绿灯亮为时钟，红灯亮为计时器）；
数码管通过 74HC573 锁存器驱动，连接单片机 P0（段选）与 P2（位选）口，采用动态扫描方式刷新（刷新频率 100Hz），避免显示闪烁；数码管串联 220Ω 限流电阻，防止过流损坏。
（扩展方案）若需日期显示，可替换为 1602 液晶屏（分辨率 16×2），实时展示 “2025-08-28 Wed”（年 - 月 - 日 星期）与 “14:30:45”（时：分: 秒），通过 I2C 接口减少线路连接，适配小型化设计。
（二）人机交互与声光提醒模块
人机交互模块：
采用 5 个独立轻触按键（“模式切换”“时间 +”“时间 -”“定时设置”“启停控制”），通过 10kΩ 上拉电阻连接单片机 P3 口（P3.0-P3.4），按下时引脚电平拉低，加入 10ms 延时防抖处理：
“模式切换”：短按切换 “时钟模式 / 计时器模式”，长按 3 秒进入 “时间校准 / 定时参数设置” 子模式；
“时间 +/-”：校准模式下，调整小时 / 分钟 / 年份 / 月份（按 “模式切换” 键切换校准项），每次增减 1 单位；定时设置时，调整分钟 / 秒数；
“定时设置”：计时器模式下，短按设定定时时长（如按 1 次增加 1 分钟，长按增加 10 分钟），范围 0-99 分 59 秒；
“启停控制”：计时器模式下，短按启动 / 暂停计时，计时结束后短按复位；
按键布局采用 “环形分布”，适配桌面操作习惯，同时标注功能标识，避免误操作。
声光提醒模块：
由蜂鸣器（PNP 三极管 8550 驱动）与双色 LED 灯组成：
定时结束时：蜂鸣器持续发声（频率 1kHz），红色 LED 灯高频闪烁（每秒 3 次），持续 10 秒后自动停止，或按下 “启停控制” 键手动停止；
时间校准模式：每操作一次按键，蜂鸣器短鸣 0.1 秒，绿色 LED 灯闪烁一次，反馈操作有效；
蜂鸣器通过单片机 P3.5 引脚控制，LED 灯通过 P3.6-P3.7 引脚控制，加入 1kΩ 限流电阻，避免 I/O 口电流过载。
（三）电源模块
设计 “市电供电 + USB 备用” 双供电方案：
市电供电：通过 5V/1A 开关电源（输入 220V）供电，经 LM1117-5.0 稳压芯片输出 5V，为单片机、DS3231、数码管等设备供电；输入端加入压敏电阻防雷击，输出端并联 1000μF 滤波电容，抑制电网电压波动；
USB 备用：支持 5V/1A USB 供电（如充电宝），市电断电时自动切换，保障时钟基础显示功能（计时器暂停），避免时间中断；
加入电源检测电路（分压电阻 1MΩ+100kΩ），监测市电电压（正常范围 180-250V），电压异常时触发黄色 LED 灯闪烁提示，同时记录异常时间（存储至单片机内部 EEPROM）。

三、系统功能实现逻辑

系统功能围绕 “时钟显示与校准 - 计时器设定与运行 - 定时提醒” 闭环流程展开，核心逻辑依赖单片机对 DS3231 数据的读取与定时参数的运算。通电后，系统初始化，DS3231 加载当前时间，数码管显示 “00:00”（初始化过渡），5 秒后刷新为实际时间，LED 模式灯（绿灯）常亮，启动定时器 0（定时 10ms，用于数码管扫描与秒数更新）：
（一）时钟模式（核心功能）
时间显示：
单片机每 1 秒从 DS3231 读取一次时间数据（时、分、秒、年、月、日、星期），主数码管显示 “HH:MM”（24 小时制，如 “14:35”），辅助数码管显示 “SS”（秒数，如 “28”）；若为液晶屏扩展方案，同步显示日期与星期（如 “2025-08-28 Wed”）；
秒数每变化一次，主显示区 “分” 位对应的 LED 灯闪烁一次，直观提示时间正在运行；整点时（如 12:00:00），蜂鸣器短鸣 3 次，绿色 LED 灯闪烁 3 次，实现整点报时功能。
时间校准：
长按 “模式切换” 键 3 秒，进入校准模式，辅助数码管显示 “CAL”（校准标识），同时当前校准项（默认 “小时”）对应的数码管闪烁；
按 “时间 +/-” 键调整当前项数值（如小时从 14 调整为 15），按 “模式切换” 键切换校准项（小时→分钟→年份→月份→日期→星期），所有项调整完成后，短按 “启停控制” 键保存数据至 DS3231，退出校准模式；
校准过程中，若 5 秒内无操作，自动退出校准模式，未保存的调整失效，避免误操作导致时间错乱。
（二）计时器模式（扩展功能）
定时参数设置：
短按 “模式切换” 键，切换至计时器模式，模式灯从绿色变为红色，主数码管显示默认定时时长 “05:00”（5 分钟），辅助数码管显示 “00”（秒数）；
按 “定时设置” 键设定时长：短按一次增加 1 分钟（如从 5 分钟增至 6 分钟），长按一次增加 10 分钟（如从 6 分钟增至 16 分钟），秒数通过 “时间 +/-” 键调整（每次增减 1 秒），时长范围 0-99 分 59 秒；
设定完成后，短按 “启停控制” 键启动计时，主数码管实时刷新剩余时间（如 “04:59→04:58”），辅助数码管显示剩余秒数。
计时运行与提醒：
计时过程中，短按 “启停控制” 键暂停计时，再次短按恢复；长按 “模式切换” 键返回时钟模式，当前计时进度自动保存，下次进入计时器模式可继续运行；
计时结束时（剩余时间 00:00），立即触发声光提醒（蜂鸣器 + 红色 LED 闪烁），持续 10 秒后自动停止；若需提前停止提醒，短按 “启停控制” 键即可；
支持多组计时记忆：可存储 3 组常用定时时长（如 5 分钟、25 分钟、60 分钟，对应学习番茄钟、短时休息、长时工作场景），按 “定时设置” 键 +“时间 +” 键可快速调用（如长按 “定时设置”+ 短按 “时间 +” 调用 25 分钟）。
（三）特殊功能与保护机制
低功耗休眠：夜间 23:00-6:00 期间，若 5 分钟内无操作，自动降低数码管亮度（从 100% 降至 30%），减少功耗；按任意键恢复正常亮度；
数据记忆：通过单片机内部 EEPROM，存储用户常用定时时长与校准后的时间偏移量（用于修正 DS3231 微小误差），断电后不丢失，重新通电后自动加载；
异常处理：若 DS3231 读取数据失败（如芯片故障），数码管显示 “ERR”，蜂鸣器短鸣提示，同时切换至单片机内部定时器计时（精度 ±10 秒 / 小时），保障基础时间显示功能。

四、软件流程设计思路

软件设计采用模块化编程，以 C 语言为开发语言，基于 Keil C51 开发环境，主要包括主程序、时钟读取子程序、显示控制子程序、按键处理子程序、计时控制子程序、声光提醒子程序。主程序流程：
初始化：配置单片机 I/O 口、定时器 0（10ms 周期）、I2C 接口（DS3231）、数码管驱动，读取 DS3231 初始时间与 EEPROM 存储的参数，显示初始化界面 “00:00”；
模式判断：检测 “模式切换” 键，确定当前为 “时钟模式” 或 “计时器模式”；
时钟模式执行：
调用时钟读取子程序，每 1 秒获取一次 DS3231 时间数据；
检测是否进入校准模式，若进入则执行参数调整与保存逻辑；
调用显示控制子程序，刷新数码管时间显示，实现整点报时；
计时器模式执行：
检测 “定时设置” 键，设定或调用定时时长；
检测 “启停控制” 键，启动 / 暂停 / 复位计时；
调用计时控制子程序，实时计算剩余时间，更新数码管显示；
若剩余时间为 00:00，调用声光提醒子程序，触发定时提醒；
循环执行：延时 10ms，返回步骤 2，确保实时响应操作与显示更新。
关键子程序设计：
时钟读取子程序：通过 I2C 协议发送指令至 DS3231，读取时间寄存器数据，将 BCD 码（如 0x14 对应 14 时）转换为十进制，同时校验数据有效性（如小时≤23、分钟≤59），无效数据则沿用上次有效值；
计时控制子程序：采用 “定时器中断计时” 方式，定时器 0 每 10ms 中断一次，累计 100 次即为 1 秒，对应剩余时间秒数减 1；秒数为 0 且分钟数＞0 时，分钟数减 1、秒数重置为 59，确保计时精度；
显示控制子程序：采用动态扫描算法，依次点亮 6 位数码管（主 4 位 + 辅助 2 位），每位点亮时间 1ms，循环刷新，同时控制 LED 灯闪烁与模式切换显示。

五、系统优势与应用场景适配

本系统相比传统时钟与独立计时器，具备三大核心优势：
功能集成度高：兼顾时钟与计时器双功能，无需单独购买两种设备，节省桌面空间，适配居家、办公等场景的一体化时间管理需求；
计时精度高：采用 DS3231 时钟芯片，年误差＜1 分钟，远超单片机内部定时器精度，同时支持温度补偿，适应不同环境温度；
操作便捷灵活：支持多组定时记忆、快速调用与暂停续跑，适配学习（番茄钟 25 分钟）、烹饪（10 分钟煮面）、会议（60 分钟时长）等多样化场景，老人、儿童均可快速上手。
实际应用测试表明，系统连续运行 30 天，时间误差＜5 秒，定时时长误差＜1 秒；数码管显示清晰，无闪烁现象；按键响应灵敏，防抖效果良好；USB 备用电源续航≥8 小时（仅时钟显示），满足短时间断电需求。未来可进一步扩展功能，如加入蓝牙模块（手机 APP 同步时间与设定定时）、温湿度显示（集成 DHT11 传感器）、语音报时（集成 ISD1820 语音模块），提升产品附加值。总体而言，该设计为时间管理工具提供了经济高效的解决方案，具备较好的居家、办公与学习实用价值与推广前景。

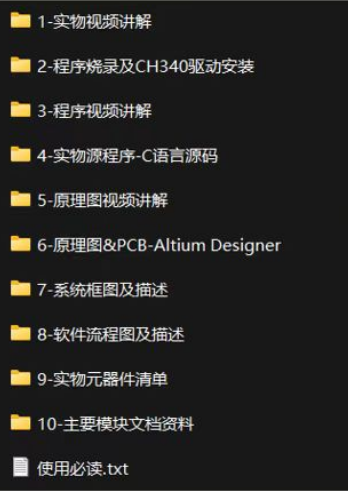

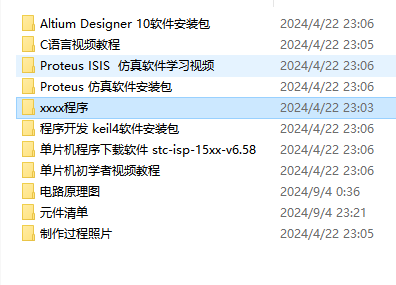

文章底部可以获取博主的联系方式，获取源码、查看详细的视频演示，或者了解其他版本的信息。
