【花雕学编程】Arduino GPS 之机器人实时导航和路径规划

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域，本栏目涵盖了丰富的内容，包括但不限于以下主题：Arduino BLDC、Arduino CNC、Arduino E-Ink、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID、Arduino TFT，以及Arduino智能家居、智慧交通、月球基地、智慧校园和智慧农业等多个方面与领域。不仅探讨了这些技术的基础知识和应用领域，还提供了众多具体的参考案例，帮助读者更好地理解和运用Arduino平台进行创新项目。目前，本栏目已有近4000篇相关博客，旨在为广大电子爱好者和开发者提供全面的学习资源与实践指导。通过这些丰富的案例和思路，读者可以获取灵感，推动自己的创作与开发进程。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino GPS 之 机器人实时导航和路径规划

1、主要特点
实时定位与导航：
通过 GPS 模块，机器人能够实时获取其当前位置，并基于此进行导航，确保能够准确地到达目标位置。

动态路径规划：
系统能够根据实时获取的位置信息和环境变化，动态调整行驶路径，选择最佳路线以避开障碍物或优化行驶效率。

路径记录与回放：
可以记录机器人的行驶轨迹，并在需要时回放该路径，便于进行路径分析和重现。

多传感器融合：
结合其他传感器（如超声波、红外传感器等），提高机器人的环境感知能力，增强导航精度和安全性。

用户界面友好：
提供直观的用户界面，使用户能够设置目标位置、查看当前位置和路径状态，方便操作与监控。

2、应用场景
室外导航：
适用于无人机、自动驾驶汽车等设备，在室外环境中进行自主导航，完成任务如巡逻、送货等。

农业自动化：
在农业机器人中，实时导航和路径规划可以用于精准施肥、除草等作业，提高作业效率和精度。

配送机器人：
在物流与配送行业，机器人能够根据实时定位信息自动规划配送路径，以提高配送效率和准确性。

探险与救援：
在搜索与救援任务中，机器人能够根据预设路径进行探索，实时导航至目标位置，提供帮助。

智能城市应用：
机器人可以在智能城市中进行巡逻、环境监测等，利用实时导航技术优化城市管理。

3、注意事项
GPS 信号干扰：
GPS 信号的质量受到环境影响，如高楼、树木等可能导致信号不稳定或丢失，需考虑在设计中增加备用导航系统（如惯性导航）。

路径规划算法：
选择合适的路径规划算法（如 A* 算法、Dijkstra 算法等）以确保机器人能够快速找到最佳路径，减少计算时间和资源消耗。

环境感知能力：
结合其他传感器（如激光雷达、深度摄像头）提高环境感知能力，以便在复杂环境中进行有效避障和导航。

功耗管理：
实时导航和路径规划通常需要较高的计算能力，需设计合理的功耗管理方案，以延长机器人的工作时间。

数据安全与隐私：
在涉及位置数据时，需要采取措施保护用户隐私，确保数据传输的安全性和完整性。

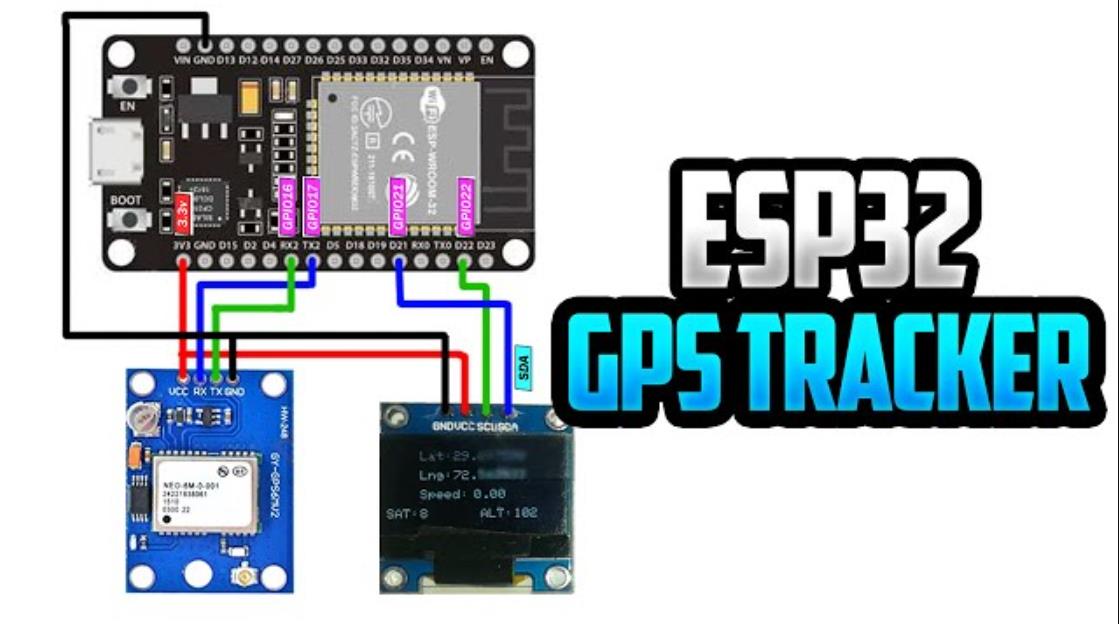

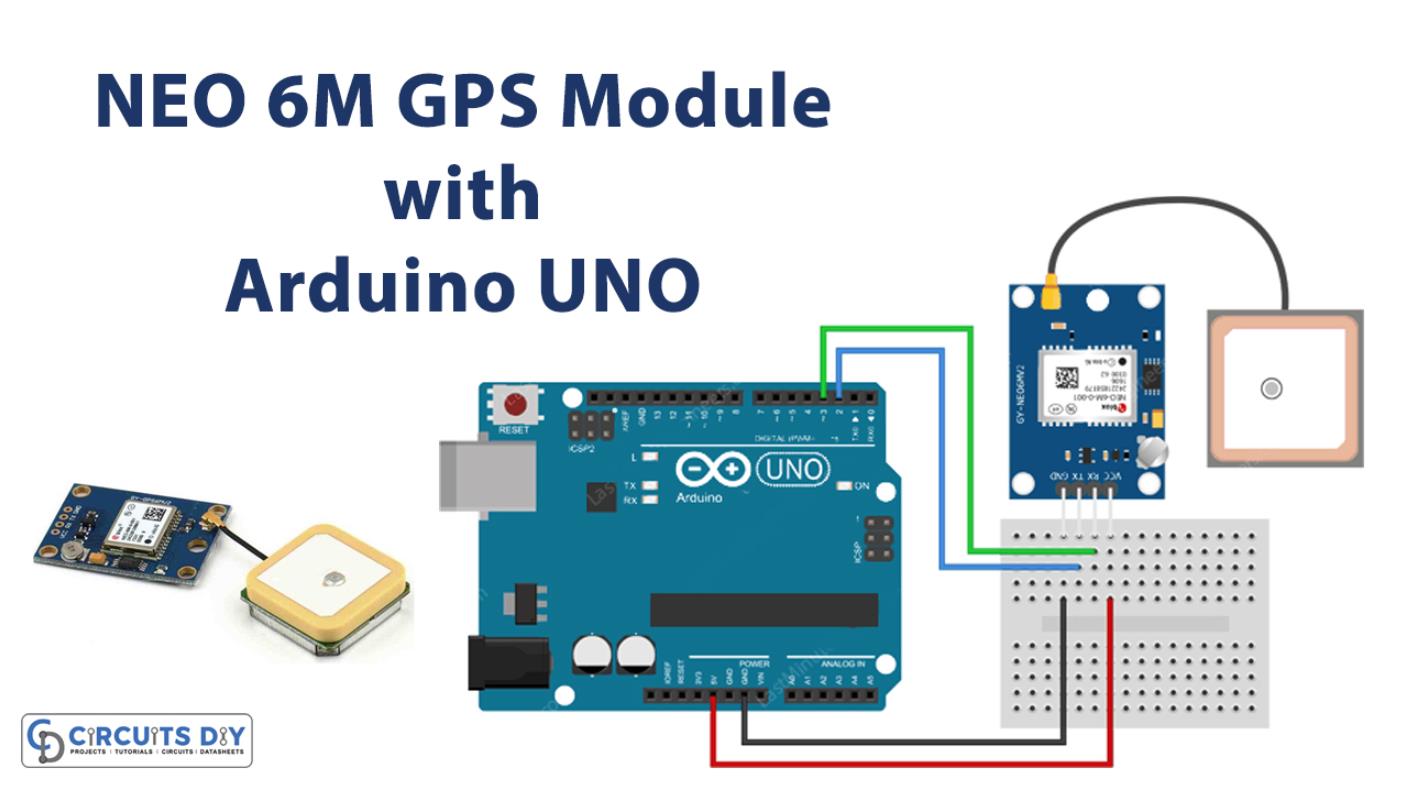

1、基本 GPS 位置获取

#include #include TinyGPSPlus gps;SoftwareSerial ss(4, 3); // RX, TX 引脚设置void setup() { Serial.begin(9600); ss.begin(9600);}void loop() { while (ss.available() > 0) { gps.encode(ss.read()); } if (gps.location.isUpdated()) { Serial.print(\"纬度: \"); Serial.print(gps.location.lat(), 6); Serial.print(\" 经度: \"); Serial.println(gps.location.lng(), 6); } delay(1000); // 每秒更新一次}

2、路径规划示例

#include #include TinyGPSPlus gps;SoftwareSerial ss(4, 3); // RX, TX 引脚设置// 目标坐标（示例）float targetLat = 37.7749; // 目标纬度float targetLng = -122.4194; // 目标经度void setup() { Serial.begin(9600); ss.begin(9600);}void loop() { while (ss.available() > 0) { gps.encode(ss.read()); } if (gps.location.isUpdated()) { float currentLat = gps.location.lat(); float currentLng = gps.location.lng(); Serial.print(\"当前位置: \"); Serial.print(currentLat, 6); Serial.print(\", \"); Serial.println(currentLng, 6); // 简单的距离判断 float distance = calculateDistance(currentLat, currentLng, targetLat, targetLng); Serial.print(\"到目标的距离: \"); Serial.print(distance); Serial.println(\" 米\"); } delay(1000); // 每秒更新一次}// 计算两点之间的距离（Haversine 公式）float calculateDistance(float lat1, float lng1, float lat2, float lng2) { const float R = 6371000; // 地球半径（米） float dLat = (lat2 - lat1) * PI / 180.0; float dLng = (lng2 - lng1) * PI / 180.0; float a = sin(dLat / 2) * sin(dLat / 2) +  cos(lat1 * PI / 180.0) * cos(lat2 * PI / 180.0) *  sin(dLng / 2) * sin(dLng / 2); float c = 2 * atan2(sqrt(a), sqrt(1 - a)); return R * c; // 返回距离}

3、导航与避障控制

#include #include TinyGPSPlus gps;SoftwareSerial ss(4, 3); // RX, TX 引脚设置// 目标坐标（示例）float targetLat = 37.7749;float targetLng = -122.4194;// 机器人控制引脚const int motorLeftForward = 5;const int motorLeftBackward = 6;const int motorRightForward = 9;const int motorRightBackward = 10;void setup() { Serial.begin(9600); ss.begin(9600); pinMode(motorLeftForward, OUTPUT); pinMode(motorLeftBackward, OUTPUT); pinMode(motorRightForward, OUTPUT); pinMode(motorRightBackward, OUTPUT);}void loop() { while (ss.available() > 0) { gps.encode(ss.read()); } if (gps.location.isUpdated()) { float currentLat = gps.location.lat(); float currentLng = gps.location.lng(); Serial.print(\"当前位置: \"); Serial.print(currentLat, 6); Serial.print(\", \"); Serial.println(currentLng, 6); // 计算与目标的距离 float distance = calculateDistance(currentLat, currentLng, targetLat, targetLng); if (distance < 10) { // 如果距离小于10米，停止移动 stopMotors(); Serial.println(\"到达目标!\"); } else { moveTowardsTarget(currentLat, currentLng); } } delay(1000); // 每秒更新一次}// 计算两点之间的距离float calculateDistance(float lat1, float lng1, float lat2, float lng2) { const float R = 6371000; // 地球半径（米） float dLat = (lat2 - lat1) * PI / 180.0; float dLng = (lng2 - lng1) * PI / 180.0; float a = sin(dLat / 2) * sin(dLat / 2) +  cos(lat1 * PI / 180.0) * cos(lat2 * PI / 180.0) *  sin(dLng / 2) * sin(dLng / 2); float c = 2 * atan2(sqrt(a), sqrt(1 - a)); return R * c; // 返回距离}// 控制机器人向目标移动void moveTowardsTarget(float currentLat, float currentLng) { // 这里可以实现更复杂的方向控制逻辑 digitalWrite(motorLeftForward, HIGH); digitalWrite(motorRightForward, HIGH);}// 停止电机void stopMotors() { digitalWrite(motorLeftForward, LOW); digitalWrite(motorRightForward, LOW);}

要点解读
基本 GPS 数据获取：

第一个示例展示了如何使用 TinyGPS++ 库实时获取 GPS 数据。通过解析 GPS 信号，用户能够获取当前位置的纬度和经度，为后续导航提供基础。
路径规划：

第二个示例实现了简单的路径规划功能。通过计算当前位置与目标位置之间的距离，用户能够判断是否接近目标。这种方式适合实现基本的导航应用。
导航与避障控制：

第三个示例扩展了路径规划功能，加入了电机控制。机器人在接近目标时会停止移动，展示了如何结合 GPS 数据和电机控制实现自动导航。这种结合使得机器人能够智能地执行任务。
地理计算与精度：

示例中使用 Haversine 公式计算两点间的距离，这种计算方法适合处理地球表面的球面距离，能够提供较高的精度，适合导航应用。
机器人控制逻辑：

通过简单的控制逻辑（如电机前进和停止），用户可以实现基本的运动控制。未来可以进一步扩展，加入传感器（如超声波传感器）进行避障，提升机器人的智能化水平。

4、GPS基础导航（目标点定向移动）
功能：机器人根据预设目标点坐标，通过GPS定位调整移动方向。

#include #include #include  // 使用Adafruit电机驱动库 SoftwareSerial gpsSerial(4, 3); // GPS模块连接TinyGPSPlus gps;AF_DCMotor motorLeft(1); // 左电机（M1）AF_DCMotor motorRight(2); // 右电机（M2） // 目标点坐标（示例：北京天安门）float targetLat = 39.9075; float targetLng = 116.3972;float tolerance = 0.0001; // 到达目标的容差范围（约10米） void setup() { Serial.begin(9600); gpsSerial.begin(9600); motorLeft.setSpeed(150); // 电机速度（0-255） motorRight.setSpeed(150);} void loop() { while (gpsSerial.available() > 0) { if (gps.encode(gpsSerial.read())) { navigateToTarget(); } }} void navigateToTarget() { if (gps.location.isValid()) { float currentLat = gps.location.lat(); float currentLng = gps.location.lng(); // 计算与目标点的距离（米） float distance = TinyGPSPlus::distanceBetween(currentLat, currentLng, targetLat, targetLng); if (distance < tolerance) { stopRobot(); Serial.println(\"已到达目标点！\"); } else { // 计算目标方向角（0-360度） float course = TinyGPSPlus::courseTo(currentLat, currentLng, targetLat, targetLng); // 获取当前航向（需连接电子罗盘模块，此处简化处理） float heading = getCompassHeading(); // 假设函数，实际需替换为真实数据 // 简单方向控制（需根据实际机器人运动模型调整） float angleDiff = course - heading; if (abs(angleDiff) > 30) { // 需要大幅转向 turnRobot(angleDiff > 0 ? 1 : -1); // 1:右转, -1:左转 } else { moveForward(); } Serial.print(\"距离目标: \"); Serial.print(distance); Serial.print(\"米 方向角: \"); Serial.println(course); } }} // 简化电机控制函数void moveForward() { motorLeft.run(FORWARD); motorRight.run(FORWARD); }void turnRobot(int dir) { motorLeft.run(dir > 0 ? FORWARD : BACKWARD); motorRight.run(dir > 0 ? BACKWARD : FORWARD); }void stopRobot() { motorLeft.run(RELEASE); motorRight.run(RELEASE); } // 占位函数：实际需连接HMC5883L等电子罗盘float getCompassHeading() { return 0; }

要点解读：

GPS导航逻辑：使用TinyGPSPlus的distanceBetween()和courseTo()计算距离和方位角。
方向控制：通过比较目标方向与当前航向（需电子罗盘支持）实现差速转向。
简化假设：未集成电子罗盘时，方向控制可能不精确，建议增加HMC5883L模块。

5、动态避障路径规划（结合超声波传感器）
功能：在GPS导航基础上增加超声波避障，动态调整路径。

#include  // 超声波库#include #include  // 超声波传感器（前、左、右）NewPing sonarFront(A0, A1, 200); // Trig, Echo, 最大距离(cm)NewPing sonarLeft(A2, A3, 200);NewPing sonarRight(A4, A5, 200); // 其他定义同案例一...float targetLat = 39.9075, targetLng = 116.3972; void setup() { // 初始化GPS和电机...} void loop() { if (gps.encode(gpsSerial.read())) { if (checkObstacle()) { avoidObstacle(); } else { navigateToTarget(); } }} bool checkObstacle() { int frontDist = sonarFront.ping_cm(); return (frontDist > 0 && frontDist < 30); // 30cm内检测到障碍物} void avoidObstacle() { stopRobot(); delay(200); int leftDist = sonarLeft.ping_cm(); int rightDist = sonarRight.ping_cm(); if (leftDist > rightDist && leftDist > 20) { turnRobot(-1); // 左转 delay(500); } else if (rightDist > 20) { turnRobot(1); // 右转 delay(500); } else { turnRobot(1); // 无法避障，原路返回 delay(1000); } stopRobot();} // 其他函数同案例4...

要点解读：

多传感器融合：GPS提供全局定位，超声波处理局部避障。
动态决策：根据左右障碍物距离选择最优转向方向。
局限性：避障后需重新计算GPS方向，可能偏离原始路径。

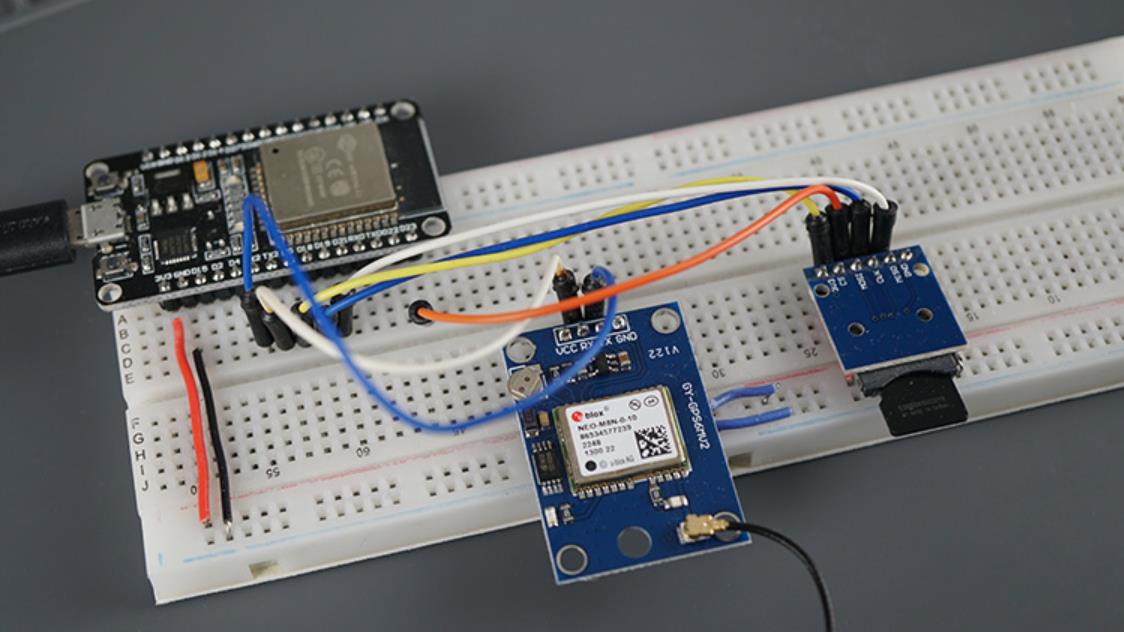

6、自主返航与路径记录（结合SD卡）
功能：记录行驶路径，支持一键返航或低电量自动返航。

#include #include #include  File pathLog;const int chipSelect = 10; // SD卡CS引脚bool isReturning = false;float homeLat, homeLng; // 返航起点坐标 void setup() { // 初始化GPS、电机和SD卡... if (!SD.begin(chipSelect)) { Serial.println(\"SD卡初始化失败\"); } // 记录起点作为\"家\"位置 if (gps.location.isValid()) { homeLat = gps.location.lat(); homeLng = gps.location.lng(); }} void loop() { if (gps.encode(gpsSerial.read())) { if (!isReturning) { logPath(); // 正常行驶时记录路径 // 模拟返航触发条件（如按键或低电量） if (digitalRead(7) == LOW) { // 假设按键连接D7 startReturnHome(); } } else { navigateToTarget(); // 返航模式 } }} void logPath() { pathLog = SD.open(\"path.txt\", FILE_WRITE); if (pathLog && gps.location.isValid()) { pathLog.print(gps.location.lat(), 6); pathLog.print(\",\"); pathLog.println(gps.location.lng(), 6); pathLog.close(); }} void startReturnHome() { isReturning = true; targetLat = homeLat; targetLng = homeLng; Serial.println(\"开始返航！\");} // 其他函数同案例4...

要点解读：

路径存储：SD卡记录轨迹点，格式为纬度,经度每行一个坐标。
返航逻辑：切换目标点为起点坐标，逆序读取路径可优化返航路线（需额外实现）。
扩展建议：增加电池电压监测模块，实现低电量自动返航。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
