【花雕学编程】Arduino BLDC 之基于GPS的履带机器人目标路径跟踪

《Arduino 手册（思路与案例）》栏目介绍：
在电子制作与智能控制的应用领域，本栏目涵盖了丰富的内容，包括但不限于以下主题：Arduino BLDC、Arduino CNC、Arduino E-Ink、Arduino ESP32 SPP、Arduino FreeRTOS、Arduino FOC、Arduino GRBL、Arduino HTTP、Arduino HUB75、Arduino IoT Cloud、Arduino JSON、Arduino LCD、Arduino OLED、Arduino LVGL、Arduino PID、Arduino TFT，以及Arduino智能家居、智慧交通、月球基地、智慧校园和智慧农业等多个方面与领域。不仅探讨了这些技术的基础知识和应用领域，还提供了众多具体的参考案例，帮助读者更好地理解和运用Arduino平台进行创新项目。目前，本栏目已有近4000篇相关博客，旨在为广大电子爱好者和开发者提供全面的学习资源与实践指导。通过这些丰富的案例和思路，读者可以获取灵感，推动自己的创作与开发进程。
https://blog.csdn.net/weixin_41659040/category_12422453.html

Arduino BLDC之基于GPS的履带机器人目标路径跟踪

一、主要特点
精准导航：

利用GPS模块，履带机器人能够实现高精度的定位与导航，确保其能够按照预设路径进行移动。
路径跟踪算法：

结合控制算法（如PID控制或模型预测控制），机器人可以实时调整行进方向，以保持在目标路径上，提升跟踪精度。
动态调整能力：

基于实时GPS数据，机器人能够动态调整其运动轨迹，适应环境变化或路径偏差，确保在复杂地形中稳健运行。
多传感器融合：

除GPS外，系统可集成其他传感器（如IMU、超声波传感器）进行数据融合，提升导航精度和环境感知能力。
强大的适应性：

履带机器人设计适合多种地形（如泥土、沙石、雪地等），能够在不同环境中灵活移动，广泛应用于各种任务。

二、应用场景
农业自动化：

在农业中，基于GPS的履带机器人可以用于田间作业，如播种、施肥和收割，提高作业效率和精准度。
环境监测：

在环境监测任务中，机器人能够沿设定路径移动，收集土壤、水质等数据，实现自动化监测。
军事与安防：

在军事或安防领域，履带机器人可用于巡逻和侦查，基于GPS的路径跟踪确保其精准到达目标区域。
物流与运输：

在仓储和物流中心，机器人能够沿固定路径运输物品，提升运输效率和自动化程度。
救灾与探险：

在灾后恢复或探险任务中，基于GPS的履带机器人能够在复杂环境中自主移动，进行搜索和救援。

三、注意事项
GPS信号可靠性：

GPS信号受环境影响较大，需考虑信号遮挡和多路径效应，可能需要结合其他定位技术（如RTK-GPS）以提高精度。
控制算法调试：

路径跟踪算法需要不断调试和优化，以适应不同地形和环境条件，避免路径偏差导致的跟踪失败。
电池与续航：

履带机器人的电池管理至关重要，需确保电池容量能够支持长时间的作业，并配备电量监控系统。
传感器集成与校准：

传感器的集成和校准对系统性能影响较大，需确保各传感器数据的准确性和实时性，以提升整体导航效果。
安全性考虑：

在机器人运行过程中，需要考虑到安全性，确保其在遇到障碍物或突发情况时能够及时反应和停止。

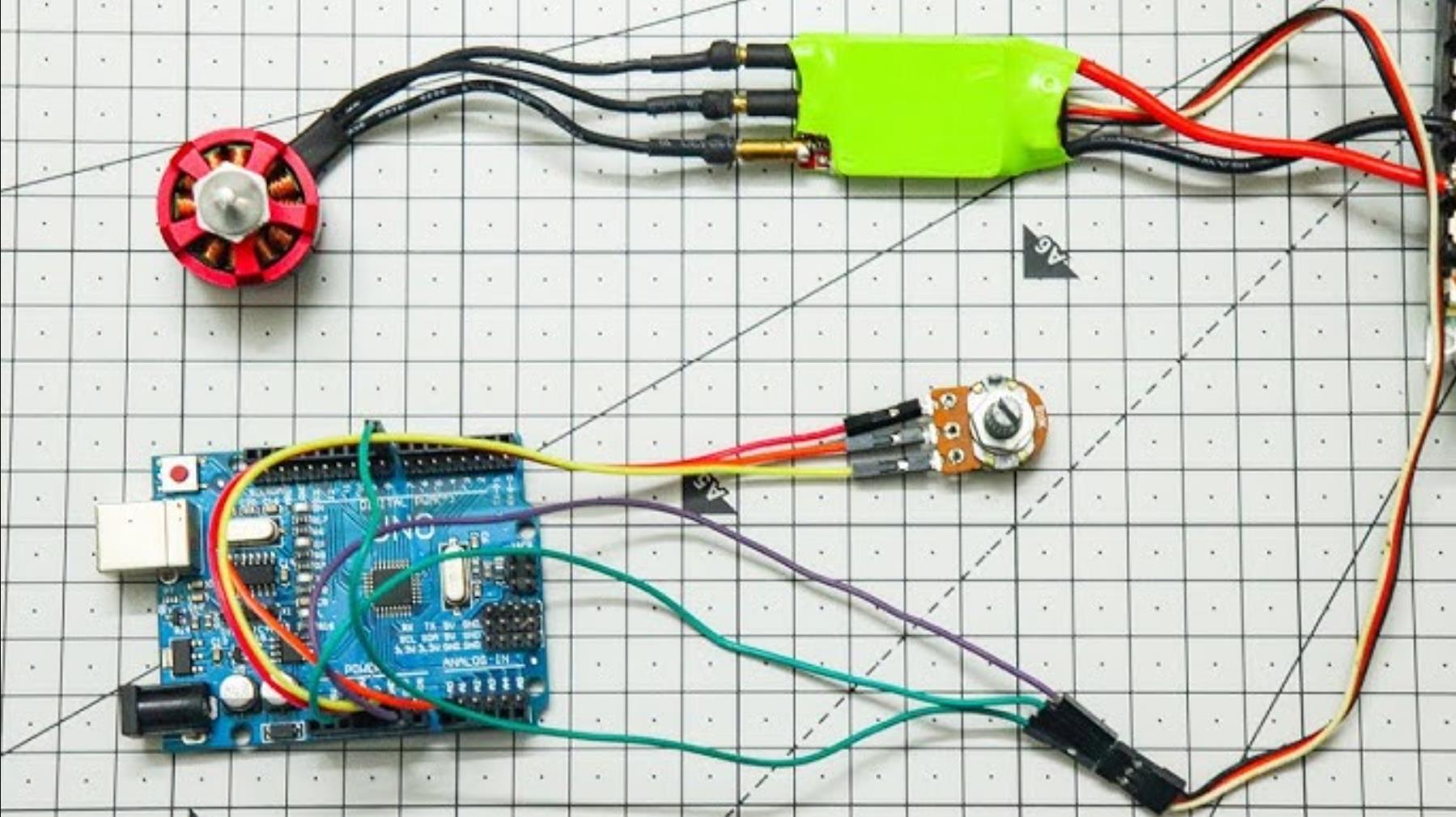

1、基础GPS读取与移动控制

#include #include #include #include #define LEFT_MOTOR_PIN 9#define RIGHT_MOTOR_PIN 10#define GPS_RX_PIN 4#define GPS_TX_PIN 3Servo leftMotor;Servo rightMotor;TinyGPSPlus gps;SoftwareSerial gpsSerial(GPS_RX_PIN, GPS_TX_PIN); // RX, TXvoid setup() { leftMotor.attach(LEFT_MOTOR_PIN); rightMotor.attach(RIGHT_MOTOR_PIN); gpsSerial.begin(9600); Serial.begin(115200);}void loop() { while (gpsSerial.available()) { gps.encode(gpsSerial.read()); if (gps.location.isUpdated()) { double latitude = gps.location.lat(); double longitude = gps.location.lng(); Serial.print(\"纬度: \"); Serial.print(latitude, 6); Serial.print(\" 经度: \"); Serial.println(longitude); // 控制机器人移动 moveRobot(); } }}void moveRobot() { // 这里可以加入路径跟踪逻辑 leftMotor.write(180); // 向前移动 rightMotor.write(0); // 向前移动 delay(1000); // 移动1秒 leftMotor.write(90); // 停止 rightMotor.write(90); // 停止}

要点解读：

GPS数据读取：使用TinyGPS++库从GPS模块读取当前位置的纬度和经度，实时更新位置数据。
机器人移动控制：通过左右电机的控制使机器人向前移动，展示基本的运动逻辑。
串口输出：通过串口输出当前的GPS坐标，便于调试和监控机器人的位置。
简单结构：代码结构简单，适合初学者理解GPS数据的获取和电机控制。
扩展性：基础代码结构为后续的路径跟踪逻辑提供了良好的基础。

2、路径跟踪与目标点设置

#include #include #include #include #define LEFT_MOTOR_PIN 9#define RIGHT_MOTOR_PIN 10#define GPS_RX_PIN 4#define GPS_TX_PIN 3Servo leftMotor;Servo rightMotor;TinyGPSPlus gps;SoftwareSerial gpsSerial(GPS_RX_PIN, GPS_TX_PIN);// 设置目标路径点（假设为两个点）double targetLatitude[] = {37.7749, 37.7750};double targetLongitude[] = {-122.4194, -122.4195};int targetIndex = 0;void setup() { leftMotor.attach(LEFT_MOTOR_PIN); rightMotor.attach(RIGHT_MOTOR_PIN); gpsSerial.begin(9600); Serial.begin(115200);}void loop() { while (gpsSerial.available()) { gps.encode(gpsSerial.read()); if (gps.location.isUpdated()) { double currentLatitude = gps.location.lat(); double currentLongitude = gps.location.lng(); Serial.print(\"当前纬度: \"); Serial.print(currentLatitude, 6); Serial.print(\" 当前经度: \"); Serial.println(currentLongitude); // 路径跟踪逻辑 trackPath(currentLatitude, currentLongitude); } }}void trackPath(double currentLat, double currentLng) { if (targetIndex < 2) { double targetLat = targetLatitude[targetIndex]; double targetLng = targetLongitude[targetIndex]; // 简单的距离判断（可以用更复杂的算法） if (abs(currentLat - targetLat) < 0.0001 && abs(currentLng - targetLng) < 0.0001) { Serial.println(\"到达目标点\"); targetIndex++; // 移动到下一个目标点 } else { moveRobot(); } } else { Serial.println(\"所有目标点已到达\"); leftMotor.write(90); // 停止 rightMotor.write(90); // 停止 }}void moveRobot() { leftMotor.write(180); // 向前移动 rightMotor.write(0); // 向前移动 delay(1000); // 移动1秒}

要点解读：

目标路径设置：设置了两个目标路径点，模拟机器人的移动目标，方便后续路径跟踪。
路径跟踪逻辑：通过比较当前坐标与目标坐标，判断是否到达目标点，并进行相应的移动。
简单距离判断：使用简单的坐标差值判断是否到达目标点，便于理解和实现。
动态路径跟踪：实现了从一个目标点到另一个目标点的动态跟踪，增强了机器人的灵活性。
扩展性：可以进一步优化路径跟踪算法，加入更多的目标点和复杂的路径规划。

3、GPS路径跟踪与动态调整

#include #include #include #include #define LEFT_MOTOR_PIN 9#define RIGHT_MOTOR_PIN 10#define GPS_RX_PIN 4#define GPS_TX_PIN 3Servo leftMotor;Servo rightMotor;TinyGPSPlus gps;SoftwareSerial gpsSerial(GPS_RX_PIN, GPS_TX_PIN);// 目标路径点double targetLatitude = 37.7749;double targetLongitude = -122.4194;void setup() { leftMotor.attach(LEFT_MOTOR_PIN); rightMotor.attach(RIGHT_MOTOR_PIN); gpsSerial.begin(9600); Serial.begin(115200);}void loop() { while (gpsSerial.available()) { gps.encode(gpsSerial.read()); if (gps.location.isUpdated()) { double currentLatitude = gps.location.lat(); double currentLongitude = gps.location.lng(); Serial.print(\"当前纬度: \"); Serial.print(currentLatitude, 6); Serial.print(\" 当前经度: \"); Serial.println(currentLongitude); // 动态调整路径 dynamicAdjust(currentLatitude, currentLongitude); } }}void dynamicAdjust(double currentLat, double currentLng) { // 简单的误差计算 double distance = sqrt(pow(currentLat - targetLatitude, 2) + pow(currentLng - targetLongitude, 2)); if (distance > 0.0001) { moveRobot(); // 如果尚未到达目标，继续移动 } else { Serial.println(\"到达目标点\"); leftMotor.write(90); // 停止 rightMotor.write(90); // 停止 }}void moveRobot() { leftMotor.write(180); // 向前移动 rightMotor.write(0); // 向前移动 delay(1000); // 移动1秒}

要点解读：

动态调整路径：通过计算当前位置与目标位置的距离，动态调整机器人的移动，确保其朝目标移动。
距离计算：使用简单的平方和计算当前坐标与目标坐标的距离，便于判断是否到达目标点。
实时反馈：持续输出当前GPS坐标，便于调试和监控机器人的状态。
灵活设计：代码结构灵活，适合后续添加更复杂的路径规划和导航算法。
路径优化：可以进一步优化路径跟踪算法，采用更复杂的路径规划方法，如A*算法等。

4、基础GPS导航（固定目标点跟踪）

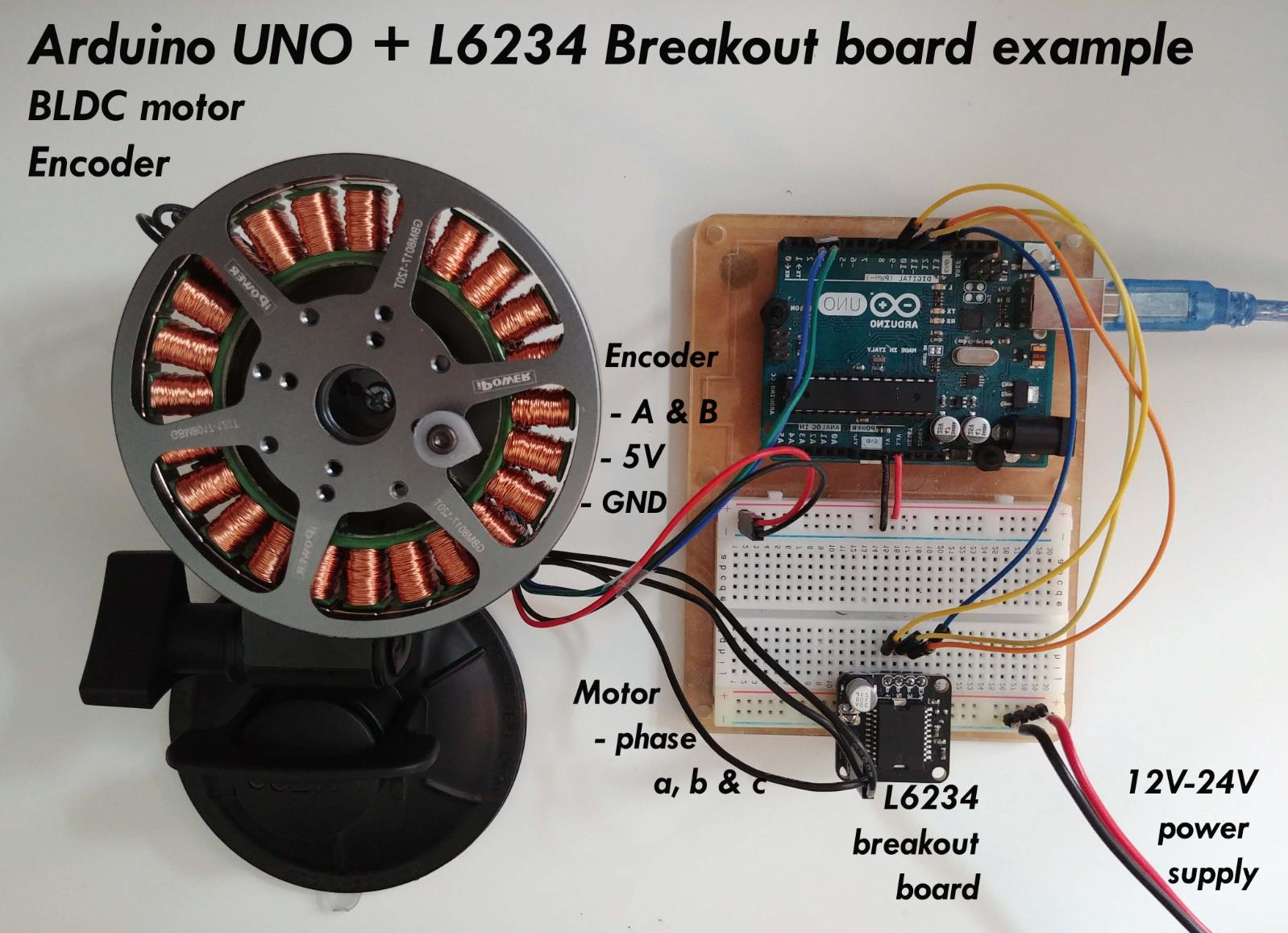

#include #include  // GPS配置TinyGPSPlus gps;HardwareSerial GPSSerial(1); // 使用UART1（部分板子如ESP32）double targetLat = 31.2304, targetLng = 121.4737; // 上海坐标示例 // BLDC配置（左右履带独立驱动）BLDCMotor motorLeft = BLDCMotor(7);BLDCDriver3PWM driverLeft = BLDCDriver3PWM(9, 10, 11, 8);BLDCMotor motorRight = BLDCMotor(7);BLDCDriver3PWM driverRight = BLDCDriver3PWM(5, 6, 7, 4); // PID控制器（航向修正）float headingError, steeringOutput;PIDController pidSteer = {0.5, 0.1, 0.05}; // 需实测调参 void setup() { Serial.begin(9600); GPSSerial.begin(9600, SERIAL_8N1, 16, 17); // GPS模块连接引脚 // 初始化电机 driverLeft.init(); motorLeft.init(); motorLeft.controller = MotionControlType::velocity; driverRight.init(); motorRight.init(); motorRight.controller = MotionControlType::velocity;} void loop() { // 1. 读取GPS数据 while (GPSSerial.available() > 0) { if (gps.encode(GPSSerial.read())) { if (gps.location.isValid()) { // 2. 计算目标航向（简化版，实际需用Haversine公式） float currentLat = gps.location.lat(); float currentLng = gps.location.lng(); float targetBearing = atan2(targetLng - currentLng, targetLat - currentLat) * 180/PI; // 3. 航向误差计算（假设已通过IMU获取当前航向currentHeading） headingError = targetBearing - currentHeading; // 需处理角度周期性（如-180°~180°） // 4. PID计算转向量 steeringOutput = pidSteer.calculate(headingError); // 5. 电机控制（差速转向） float baseSpeed = 2.0; // rad/s motorLeft.move(baseSpeed - steeringOutput); motorRight.move(baseSpeed + steeringOutput); } } }}

要点解读：

GPS数据解析：使用TinyGPS++库解析NMEA语句，需注意冷启动定位时间（通常30-60秒）。
航向计算：简化版仅计算目标方位角，实际需结合当前航向（建议增加IMU如MPU6050）。
差速控制：通过左右履带速度差实现转向，需限制最大转向速率防止侧翻。
电机初始化：SimpleFOC需正确配置电机极对数和传感器类型（如编码器/霍尔）。

5、动态路径跟踪（多航点导航）

#include #include #include  // 用于存储航点队列 // GPS和电机配置（同案例一）TinyGPSPlus gps;HardwareSerial GPSSerial(1);QueueList<String> waypoints; // 存储格式：\"lat,lng\" // 新增：航点到达检测float waypointTolerance = 5.0; // 米bool arrived = false; void setup() { // 初始化GPS和电机（同案例一） // 添加示例航点 waypoints.push(\"31.2304,121.4737\"); // 起点 waypoints.push(\"31.2310,121.4745\"); // 航点1 waypoints.push(\"31.2320,121.4750\"); // 终点} void loop() { // 1. GPS解析（同案例一） if (gps.location.isValid() && !waypoints.isEmpty()) { // 2. 解析当前目标航点 String wp = waypoints.front(); float targetLat = wp.substring(0, wp.indexOf(\',\')).toFloat(); float targetLng = wp.substring(wp.indexOf(\',\')+1).toFloat(); // 3. 距离检测（Haversine公式） float distance = calculateDistance( gps.location.lat(), gps.location.lng(), targetLat, targetLng ); if (distance < waypointTolerance) { waypoints.pop(); // 到达航点，切换下一个 arrived = true; } else { arrived = false; } // 4. 导航控制（同案例一，仅当未到达时执行） if (!arrived) { // ...（同案例一的航向计算和电机控制） } else { motorLeft.move(0); motorRight.move(0); } }} // Haversine公式计算两点间距离（米）float calculateDistance(float lat1, float lng1, float lat2, float lng2) { float dLat = (lat2 - lat1) * PI / 180.0; float dLng = (lng2 - lng1) * PI / 180.0; float a = pow(sin(dLat/2), 2) + cos(lat1 * PI / 180.0) * cos(lat2 * PI / 180.0) * pow(sin(dLng/2), 2); return 6371000.0 * 2 * atan2(sqrt(a), sqrt(1-a));}

要点解读：

航点管理：使用队列存储多航点，按顺序执行导航。
到达检测：通过Haversine公式计算当前位置与目标点的距离。
状态切换：到达航点后自动切换下一目标，避免原地打转。
容错处理：需添加GPS信号丢失检测（如gps.location.isUpdated()）。

6、避障路径规划（结合超声波传感器）

#include #include #include  // 超声波库 // 新增：避障传感器#define TRIGGER_PIN 12#define ECHO_PIN 13#define MAX_DISTANCE 200 // cmNewPing sonar(TRIGGER_PIN, ECHO_PIN, MAX_DISTANCE); // 全局变量bool obstacleDetected = false;unsigned long lastObstacleTime = 0; void setup() { // 初始化GPS和电机（同案例一）} void loop() { // 1. GPS导航（同案例一） if (gps.location.isValid()) { // 2. 避障检测（每100ms执行一次） static unsigned long lastSonarTime = 0; if (millis() - lastSonarTime > 100) { int distance = sonar.ping_cm(); obstacleDetected = (distance > 0 && distance < 30); // 30cm内视为障碍 lastSonarTime = millis(); } // 3. 行为决策 if (!obstacleDetected) { // 正常导航（同案例一） } else { // 避障策略：后退+旋转 motorLeft.move(-1.0); // 后退 motorRight.move(-1.0); delay(500); motorLeft.move(1.5); // 左转 motorRight.move(-1.5); delay(300); lastObstacleTime = millis(); } }}

要点解读：

传感器融合：GPS提供全局定位，超声波处理局部避障。
行为分层：
正常模式：优先执行GPS导航。
避障模式：触发后暂停导航，执行预设规避动作。
时间管理：通过millis()实现非阻塞延迟，避免阻塞GPS读取。
扩展性：可替换为激光雷达或视觉传感器实现更复杂避障。

注意，以上案例只是为了拓展思路，仅供参考。它们可能有错误、不适用或者无法编译。您的硬件平台、使用场景和Arduino版本可能影响使用方法的选择。实际编程时，您要根据自己的硬件配置、使用场景和具体需求进行调整，并多次实际测试。您还要正确连接硬件，了解所用传感器和设备的规范和特性。涉及硬件操作的代码，您要在使用前确认引脚和电平等参数的正确性和安全性。
