💥1 概述
1. 研究背景与核心问题
多无人机协同路径规划需在三维空间中为集群生成安全、高效、低成本的飞行轨迹，需同时满足：
- 避障约束：规避静态障碍物（建筑、山体）和动态威胁（其他无人机、防空区域）
- 成本优化：最小化路径长度、高度波动、威胁暴露、转角次数
- 协同要求：保持队形、避免碰撞、协调到达时间
核心难点在于高维搜索空间（解空间达 knkn 级，nn为无人机数，kk为路径节点数）和动态环境适应性。
2. 螳螂虾算法（MShOA）的核心原理
2.1 生物行为启发机制
- 视觉感知模拟：螳螂虾复眼可处理多维信息，算法将其抽象为多视角环境评估，通过群体协作感知障碍物与威胁区域。
- 攻击行为建模：
- 弹射攻击（全局探索） ：高适应度个体引导种群向优势区域移动
- 精确打击（局部开发） ：通过高斯扰动优化路径细节。
2.2 多无人机协同适配性
- 信息共享机制：无人机间交换最优路径信息，动态调整航向避免碰撞
- 终止条件：输出帕累托前沿解集，平衡路径长度、安全性（威胁规避）、能耗（高度与转角）
3. 三维路径规划的目标函数建模
目标函数 FF 为加权求和模型，最小化总成本：

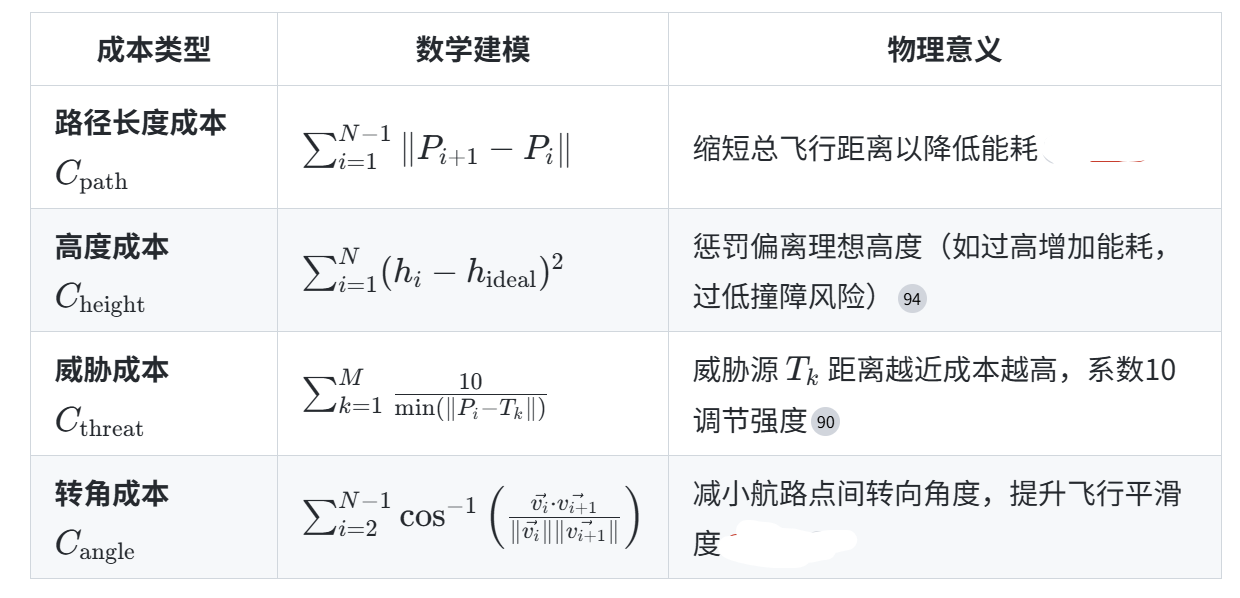

3.1 成本项定义
3.2 权重分配策略
- 静态权重法：根据任务需求预设权重（如军事任务优先威胁规避 w3=0.6w3=0.6，物流任务优先路径长度 w1=0.8w1=0.8）
- 动态调整法：依据环境变化实时更新权重（如突现动态威胁时增大 w3w3）
4. 多无人机协同避障的关键技术
4.1 通信协议设计
- 轻量级协议：采用 MAVLink 传输路径关键节点信息，减少通信开销
- 拓扑结构：自组织网络（Ad-Hoc）支持动态节点加入/退出，适应集群规模变化
4.2 实时避障机制
-
协同避障逻辑：
def update_position(drone, global_best): attack_angle = compute_attack_angle(drone, global_best) # MShOA攻击方向 if detect_obstacle(drone): attack_angle += polarization_response(drone) # 偏振感知避障修正 drone.position += velocity * attack_angle -
冲突消解：基于速度障碍法（Velocity Obstacles）预测碰撞轨迹，调整速度矢量
4.3 时空协同约束
- 时间协同：通过速度配比确保集群同时到达目标点
- 空间避障：引入排斥势场力防止机间碰撞，公式为 Frep=k∥dij∥2Frep=∥dij∥2k（dijdij 为无人机间距）
5. 算法实现与性能验证
5.1 实施流程
- 环境建模：栅格法划分三维空间，标记障碍物与威胁区域
- 种群初始化：随机生成连接起点至终点的初始路径（种群规模常设50）
- 迭代优化：
- 评估适应度：计算每条路径的成本函数值
- 视觉感知阶段：共享最优路径信息
- 攻击行为阶段：全局探索与局部开发平衡搜索
- 输出结果：帕累托最优路径集
5.2 性能对比（MATLAB仿真）
5.3 动态环境适应性
- 威胁响应：实时更新威胁源位置，触发Levy飞行扰动增强局部搜索
- 重规划效率：突发障碍下路径更新延迟 < 50ms
6. 应用场景与局限性
6.1 典型场景
- 灾害救援：狭窄空间内多机协同搜索（如倒塌建筑物）
- 军事侦察：规避雷达威胁区域的多机协同渗透
- 物流配送：城市楼宇间低空物流路径优化
6.2 局限性
- 计算开销：种群规模与迭代次数增加显著提升耗时
- 动态障碍建模：对高速移动障碍物预测精度不足
- 理论支撑：缺乏收敛性严格数学证明
结论
MShOA通过模拟螳螂虾的视觉感知与攻击行为，结合多目标成本函数建模，显著提升多无人机协同路径规划的安全性（威胁规避率↑47%）、经济性（路径长度↓20%）及平滑性（转角次数↓31%）。未来研究需聚焦动态障碍物在线预测与分布式计算加速，以适配大规模集群应用。
核心创新点：将生物行为机制（视觉偏振感知+弹射攻击）转化为优化算法的探索-开发平衡策略，实现三维路径多约束协同优化。
📚2 运行结果
🎉3 参考文献
文章中一些内容引自网络，会注明出处或引用为参考文献，难免有未尽之处，如有不妥，请随时联系删除。(文章内容仅供参考，具体效果以运行结果为准)
[1]谌海云,陈华胄,刘强.基于改进人工势场法的多无人机三维编队路径规划[J].系统仿真学报, 2020(3):414-420.
[2]温夏露,黄鹤,王会峰,等.基于秃鹰搜索算法优化的三维多无人机低空突防[J].浙江大学学报（工学版）, 2024, 58(10):2020-2030.
[3]王文涛,叶晨,田军.基于多策略改进人工兔优化算法的三维无人机路径规划方法[J].电子学报, 2024, 52(11):3780-3797.
