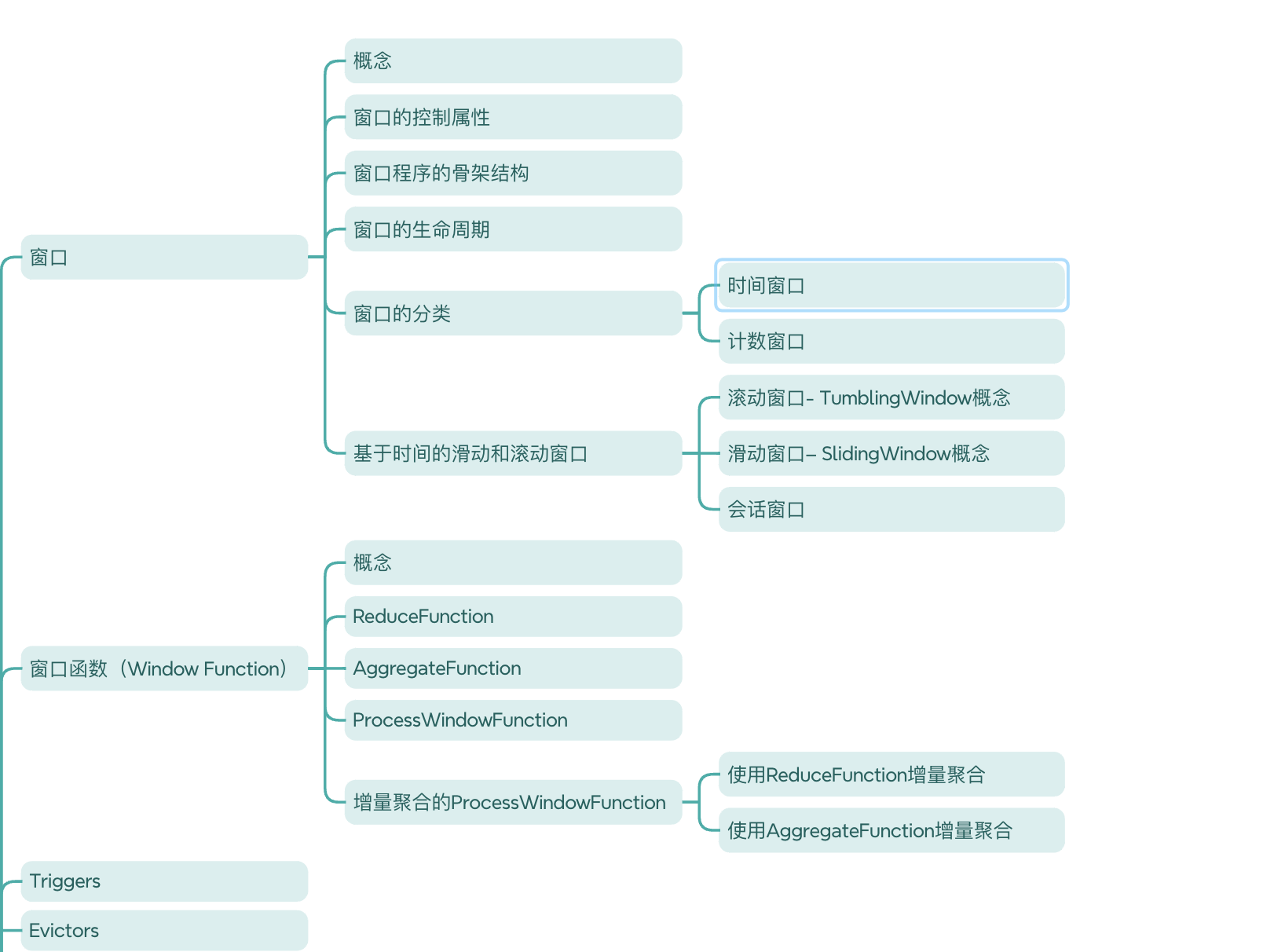

文章目录

• • Flink窗口
  • • 😍窗口
    • • 😎概念
      • 🐯窗口的控制属性
      • 🕹️窗口程序的骨架结构
      • ⏰窗口的生命周期
      • ⌨️窗口的分类
      • 💿基于时间的滑动和滚动窗口
      • • **📲滚动窗口- TumblingWindow概念**
        • 💸**滑动窗口– SlidingWindow概念**
        • 💡会话窗口
        • 🩷**代码实战**
    • 🚀窗口函数（Window Functions）
    • • 🚦概念
      • 🏖️ReduceFunction
      • 🏝️AggregateFunction
      • 🏜️ProcessWindowFunction
      • ⛰️增量聚合的 ProcessWindowFunction
      • • 🏔️使用 ReduceFunction 增量聚合
        • 🗻使用 AggregateFunction 增量聚合
    • 🧡Triggers
    • 💛Evictors

Flink窗口

😍窗口

😎概念

Flink 认为 Batch 是 Streaming 的一个特例，所以Flink 底层引擎是一个流式引擎，在上面实现了流处理和批处理。而窗口（window）就是从 Streaming 到 Batch 的一个桥梁。Flink 提供了非常完善的窗口机制。

在Flink中，窗口其实不是一个框，应该理解成一个桶，Flink可以把流切割成有限大小的多个存储桶（ bucket），每个数据都会分发到对应的桶中，当达到触发窗口计算的时候，就会对桶中的数据进行处理。

🐯窗口的控制属性

窗口的控制属性有两个：窗口的长度、窗口的间隔

窗口的长度(大小): 决定了要计算最近多长时间的数据

窗口的间隔: 决定了每隔多久计算一次

举例：每隔5分钟,计算最近24小时的热搜词，24小时是长度，每隔5分钟是间隔。

🕹️窗口程序的骨架结构

一个Flink窗口应用的大致骨架结构如下所示：

Keyed Window --键控窗口

// Keyed Windowstream .keyBy(...)  <- 仅 keyed 窗口需要 .window(...)  <- 必填项：\"assigner\" [.trigger(...)] <- 可选项：\"trigger\" (省略则使用默认 trigger) [.evictor(...)] <- 可选项：\"evictor\" (省略则不使用 evictor) [.allowedLateness(...)] <- 可选项：\"lateness\" (省略则为 0) [.sideOutputLateData(...)] <- 可选项：\"output tag\" (省略则不对迟到数据使用 side output) .reduce/aggregate/apply() <- 必填项：\"function\" [.getSideOutput(...)] <- 可选项：\"output tag\"

Non-Keyed Window

// Non-Keyed Windowstream .windowAll(...)  <- 必填项：\"assigner\" [.trigger(...)] <- 可选项：\"trigger\" (else default trigger) [.evictor(...)] <- 可选项：\"evictor\" (else no evictor) [.allowedLateness(...)] <- 可选项：\"lateness\" (else zero) [.sideOutputLateData(...)] <- 可选项：\"output tag\" (else no side output for late data) .reduce/aggregate/apply() <- 必填项：\"function\" [.getSideOutput(...)] <- 可选项：\"output tag\"

在上面，方括号([…]) 中的命令是可选的。这表明 Flink 允许您以多种不同的方式自定义窗口逻辑，使其最适合您的需求。

**首先：**我们要决定是否对一个DataStream按照Key进行分组，这一步必须在窗口计算之前进行。经过keyBy的数据流将形成多组数据，下游算子的多个实例可以并行计算。windowAll不对数据流进行分组，所有数据将发送到下游算子单个实例上。决定是否分组之后，窗口的后续操作基本相同，经过windowAll的算子是不分组的窗口（Non-Keyed Window），它们的原理和操作与Keyed Window类似，唯一的区别在于所有数据将发送给下游的单个实例，或者说下游算子的并行度为1。

⏰窗口的生命周期

Flink窗口的骨架结构中有两个必须的两个操作：

• 使用窗口分配器（WindowAssigner）将数据流中的元素分配到对应的窗口。
• 当满足窗口触发条件后，对窗口内的数据使用窗口处理函数（Window Function）进行处理，常用的Window Function有reduce、aggregate、process。

其他的trigger、evictor则是窗口的触发和销毁过程中的附加选项，主要面向需要更多自定义的高级编程者，如果不设置则会使用默认的配置。

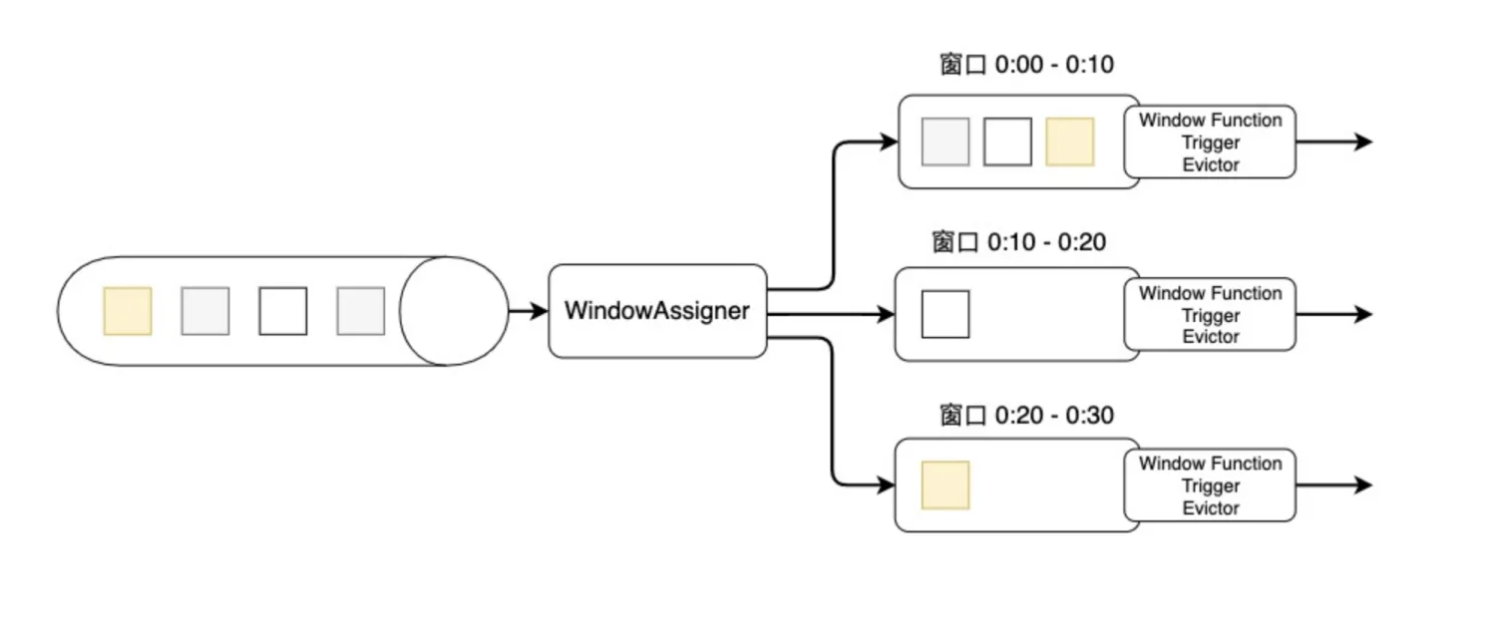

上图是窗口的生命周期示意图，假如我们设置的是一个10分钟的滚动窗口，第一个窗口的起始时间是0:00，结束时间是0:10，后面以此类推。当数据流中的元素流入后，窗口分配器会根据时间（Event Time或Processing Time）分配给相应的窗口。相应窗口满足了触发条件，比如已经到了窗口的结束时间，会触发相应的Window Function进行计算。注意，本图只是一个大致示意图，不同的Window Function的处理方式略有不同。

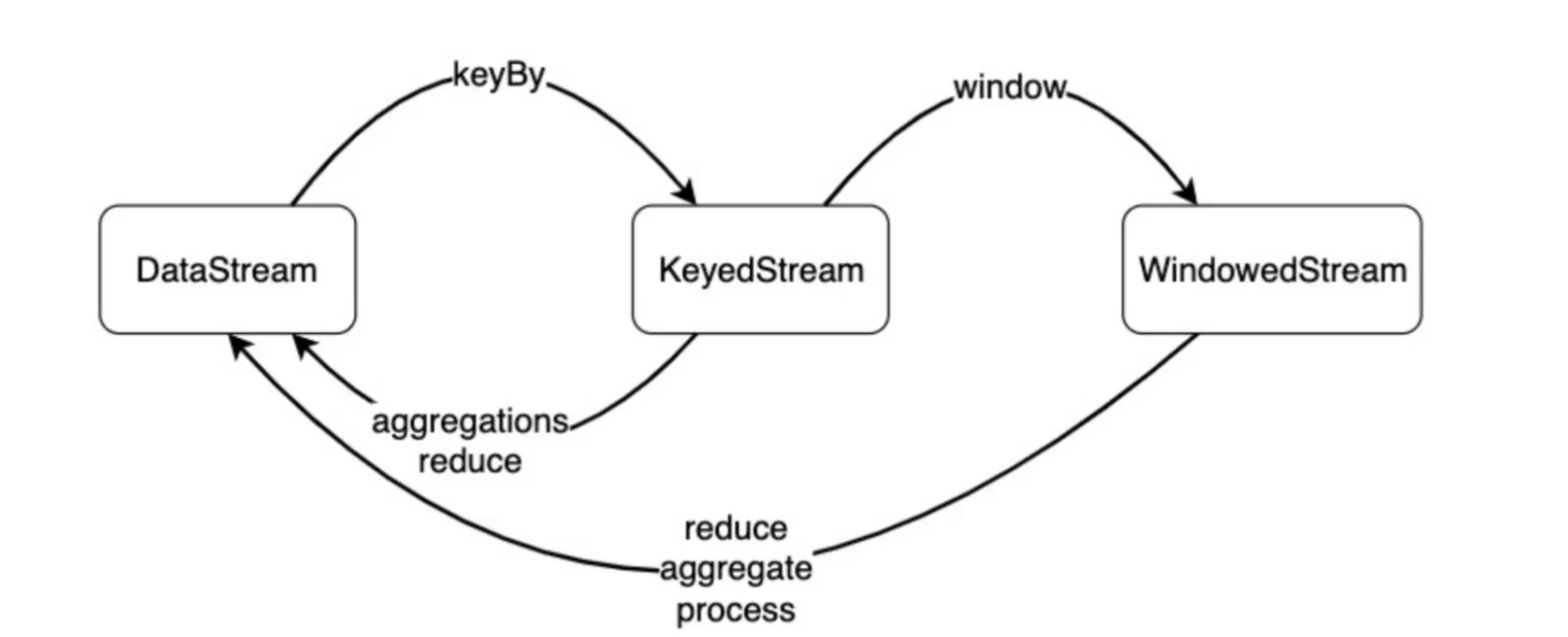

从数据类型上来看，一个DataStream经过keyBy()转换成KeyedStream，再经过window()转换成WindowedStream，我们要在之上进行reduce()、aggregate()或process()等Window Function，对数据进行必要的聚合操作。

⌨️窗口的分类

在 Flink 中，窗口的应用非常灵活，我们可以使用各种不同类型的窗口来实现需求。接下来我们就从不同的角度，对Flink 中内置的窗口做一个分类说明。

在Flink中，窗口一般可以分成两类

• 时间窗口
• 计数窗口

时间窗口（TimeWindow）：按照时间生成Window，可以结合到点发车来理解

滚动时间窗口：每隔N时间，统计前N时间范围内的数据，窗口长度N，滑动距离N

滑动时间窗口：每隔N时间，统计前M时间范围内的数据，窗口长度M，滑动距离N

会话窗口：按照会话划定的窗口

---

计数窗口（CountWindow）：按照指定的数据条数生成一个Window，与时间无关，可以结合人满发车来理解

滚动计数窗口：每隔N条数据，统计前N条数据

滑动计数窗口：每隔N条数据，统计前M条数据

💿基于时间的滑动和滚动窗口

📲滚动窗口- TumblingWindow概念

我们先看下官方的说法：

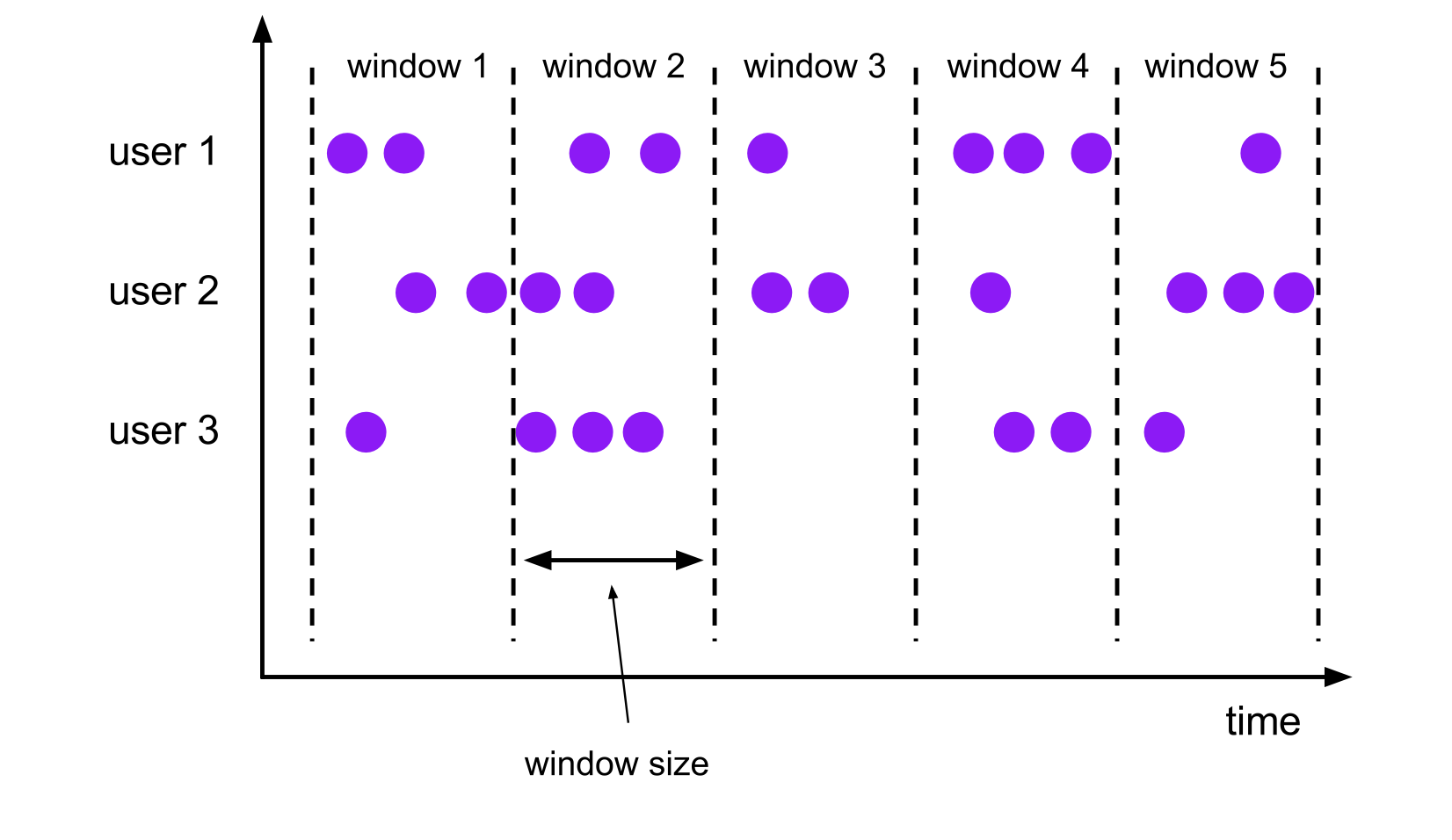

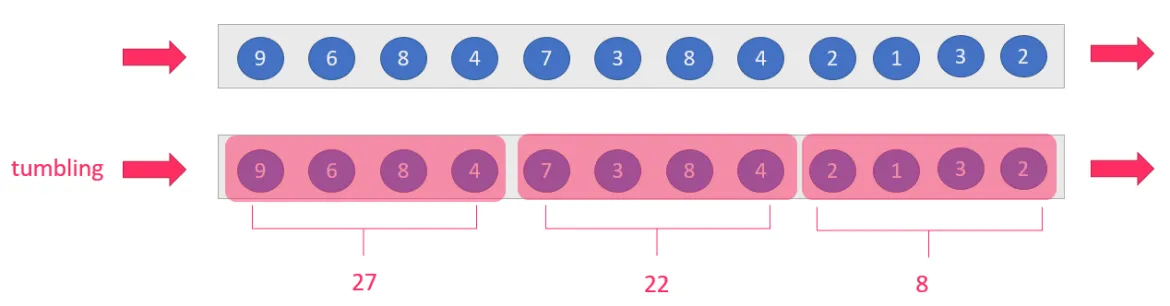

滚动窗口的大小是固定的，且各自范围之间不重叠。 比如说，如果你指定了滚动窗口的大小为 5 分钟，那么每 5 分钟就会有一个窗口被计算，且一个新的窗口被创建（如下图所示）。

下面的代码展示了如何使用滚动窗口。

DataStream<T> input = ...;// 滚动 event-time 窗口input .keyBy(<key selector>) .window(TumblingEventTimeWindows.of(Time.seconds(5))) .<windowed transformation>(<window function>);// 滚动 processing-time 窗口input .keyBy(<key selector>) .window(TumblingProcessingTimeWindows.of(Time.seconds(5))) .<windowed transformation>(<window function>);// 长度为一天的滚动 event-time 窗口， 偏移量为 -8 小时。input .keyBy(<key selector>) .window(TumblingEventTimeWindows.of(Time.days(1), Time.hours(-8))) .<windowed transformation>(<window function>);

时间间隔可以用 Time.milliseconds(x)、Time.seconds(x)、Time.minutes(x) 等来指定。

如上一个例子所示，滚动窗口的 assigners 也可以传入可选的 offset 参数。这个参数可以用来对齐窗口。 比如说，不设置 offset 时，长度为一小时的滚动窗口会与 linux 的 epoch 对齐。 你会得到如 1:00:00.000 - 1:59:59.999、2:00:00.000 - 2:59:59.999 等。 如果你想改变对齐方式，你可以设置一个 offset。如果设置了 15 分钟的 offset， 你会得到 1:15:00.000 - 2:14:59.999、2:15:00.000 - 3:14:59.999 等。 一个重要的 offset 用例是根据 UTC-0 调整窗口的时差。比如说，在中国你可能会设置 offset 为 Time.hours(-8)。

---

看了官方的例子，我们再来看一个实际的~

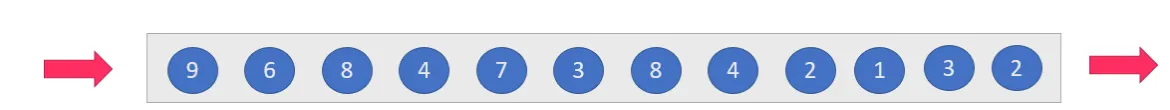

流是连续的，无界的（有明确的开始，无明确的结束）

假设有个红绿灯，提出个问题：计算一下通过这个路口的汽车数量

对于这个问题，肯定是无法回答的，为何？

因为，统计是一种对固定数据进行计算的动作。

因为流的数据是源源不断的，无法满足固定数据的要求（因为不知道何时结束）

那么，我们换个问题：统计1分钟内通过的汽车数量

那么，对于这个问题，我们就可以解答了。因为这个问题确定了数据的边界，从无界的流数据中，取出了一部分有边界的数据子集合进行计算。

描述完整就是：每隔1分钟，统计这1分钟内通过汽车的数量。窗口长度是1分钟，时间间隔是1分钟，所以这样的窗口就是滚动窗口。

那么，这个行为或者说这个统计的数据边界，就称之为窗口。

同时，我们的问题，是以时间来划分被处理的数据边界的，那么按照时间划分边界的就称之为：时间窗口

反之，如果换个问题，统计100辆通过的车里面有多少宝马品牌，那么这个边界的划分就是按照数量的，这样的称之为：计数窗口

同时，这样的窗口被称之为滚动窗口，按照窗口划分依据分为：滚动时间窗口、滚动计数窗口。

💸滑动窗口– SlidingWindow概念

我们还是先看下官方的概念

与滚动窗口类似，滑动窗口的 assigner 分发元素到指定大小的窗口，窗口大小通过 window size 参数设置。 滑动窗口需要一个额外的滑动距离（window slide）参数来控制生成新窗口的频率。 因此，如果 slide 小于窗口大小，滑动窗口可以允许窗口重叠。这种情况下，一个元素可能会被分发到多个窗口。

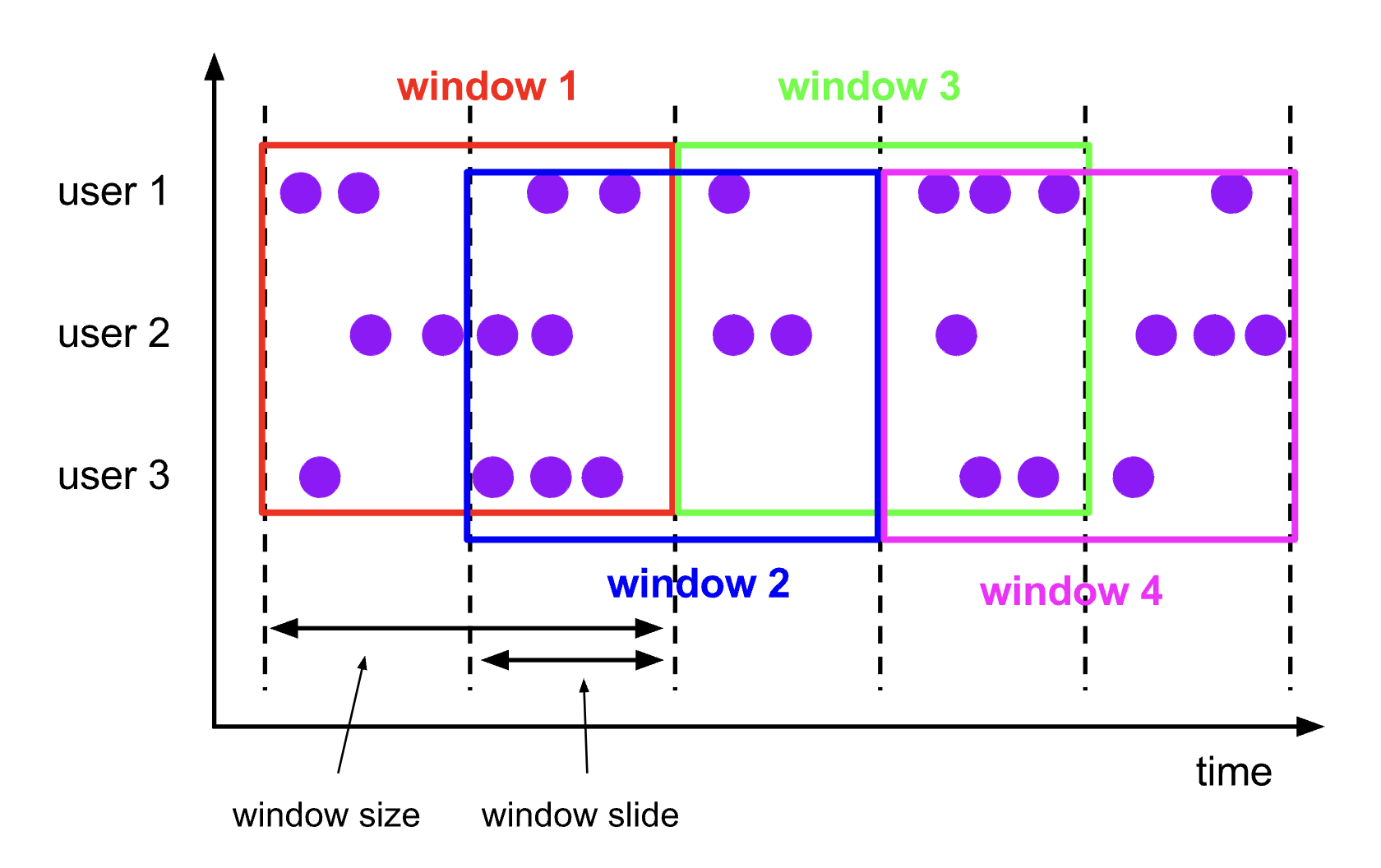

比如说，你设置了大小为 10 分钟，滑动距离 5 分钟的窗口，你会在每 5 分钟得到一个新的窗口， 里面包含之前 10 分钟到达的数据（如下图所示）。

下面的代码展示了如何使用滑动窗口。

DataStream<T> input = ...;// 滑动 event-time 窗口input .keyBy(<key selector>) .window(SlidingEventTimeWindows.of(Time.seconds(10), Time.seconds(5))) .<windowed transformation>(<window function>);// 滑动 processing-time 窗口input .keyBy(<key selector>) .window(SlidingProcessingTimeWindows.of(Time.seconds(10), Time.seconds(5))) .<windowed transformation>(<window function>);// 滑动 processing-time 窗口，偏移量为 -8 小时input .keyBy(<key selector>) .window(SlidingProcessingTimeWindows.of(Time.hours(12), Time.hours(1), Time.hours(-8))) .<windowed transformation>(<window function>);

时间间隔可以使用 Time.milliseconds(x)、Time.seconds(x)、Time.minutes(x) 等来指定。

如上一个例子所示，滚动窗口的 assigners 也可以传入可选的 offset 参数。这个参数可以用来对齐窗口。 比如说，不设置 offset 时，长度为一小时、滑动距离为 30 分钟的滑动窗口会与 linux 的 epoch 对齐。 你会得到如 1:00:00.000 - 1:59:59.999, 1:30:00.000 - 2:29:59.999 等。 如果你想改变对齐方式，你可以设置一个 offset。 如果设置了 15 分钟的 offset，你会得到 1:15:00.000 - 2:14:59.999、1:45:00.000 - 2:44:59.999 等。 一个重要的 offset 用例是根据 UTC-0 调整窗口的时差。比如说，在中国你可能会设置 offset 为 Time.hours(-8)。

---

ok，我们再来康一个实际例子

每隔1分钟，统计前面2分钟内通过的车辆数

对于这个需求我们可以看出，窗口长度是2分钟，每隔1分钟统计一次，窗口长度和时间间隔不相等，并且是大于关系，就是滑动窗口

或者：每通过100辆车，统计前面通过的50辆车的品牌占比

对于这个需求可以看出，窗口长度是50辆车，但是每隔100辆车统计一次

对于这样的窗口，我们称之为滑动窗口。

那么在这里面，统计多少数据是窗口长度（如统计2分钟内的数据，统计50辆车中的数据）

隔多久统计一次称之为滑动距离（如，每隔1分钟，每隔100辆车）

那么可以看出，滑动窗口的滑动距离不等于窗口长度

比如，每隔1分钟 统计先前5分钟的数据，窗口长度5分钟，滑动距离1分钟，不相等
比如，每隔100条数据，统计先前50条数据，窗口长度50条，滑动距离100条，不相等

那如果相等呢？相等就是比如：每隔1分钟统计前面1分钟的数据，窗口长度1分钟，滑动距离1分钟，相等。
对于这样的需求可以简化成：每隔1分钟统计一次数据，这就是前面说的滚动窗口
那么，我们可以看出：
滚动窗口：窗口长度= 滑动距离
滑动窗口：窗口长度！= 滑动距离

总结

其中可以发现，对于滑动窗口：

滑动距离> 窗口长度，会漏掉数据，比如：每隔5分钟，统计前面1分钟的数据（滑动距离5分钟，窗口长度1分钟，漏掉4分钟的数据）

滑动距离< 窗口长度，会重复处理数据，比如：每隔1分钟，统计前面5分钟的数据（滑动距离1分钟，窗口长度5分钟，重复处理4分钟的数据）

滑动距离= 窗口长度，不漏也不会重复，也就是滚动窗口

窗口的长度(大小) > 窗口的间隔 : 如每隔5s, 计算最近10s的数据 【滑动窗口】

窗口的长度(大小) = 窗口的间隔: 如每隔10s,计算最近10s的数据 【滚动窗口】

💡会话窗口

这个用得不多，我们直接看下官方的文档就OK啦

会话窗口的 assigner 会把数据按活跃的会话分组。 与滚动窗口和滑动窗口不同，会话窗口不会相互重叠，且没有固定的开始或结束时间。 会话窗口在一段时间没有收到数据之后会关闭，即在一段不活跃的间隔之后。 会话窗口的 assigner 可以设置固定的会话间隔（session gap）或 用 session gap extractor 函数来动态地定义多长时间算作不活跃。 当超出了不活跃的时间段，当前的会话就会关闭，并且将接下来的数据分发到新的会话窗口。

下面的代码展示了如何使用会话窗口。

DataStream<T> input = ...;// 设置了固定间隔的 event-time 会话窗口input .keyBy(<key selector>) .window(EventTimeSessionWindows.withGap(Time.minutes(10))) .<windowed transformation>(<window function>); // 设置了动态间隔的 event-time 会话窗口input .keyBy(<key selector>) .window(EventTimeSessionWindows.withDynamicGap((element) -> { // 决定并返回会话间隔 })) .<windowed transformation>(<window function>);// 设置了固定间隔的 processing-time session 窗口input .keyBy(<key selector>) .window(ProcessingTimeSessionWindows.withGap(Time.minutes(10))) .<windowed transformation>(<window function>); // 设置了动态间隔的 processing-time 会话窗口input .keyBy(<key selector>) .window(ProcessingTimeSessionWindows.withDynamicGap((element) -> { // 决定并返回会话间隔 })) .<windowed transformation>(<window function>);

【Tips】:固定间隔可以使用 Time.milliseconds(x)、Time.seconds(x)、Time.minutes(x) 等来设置。

动态间隔可以通过实现 SessionWindowTimeGapExtractor 接口来指定。

会话窗口并没有固定的开始或结束时间，所以它的计算方法与滑动窗口和滚动窗口不同。在 Flink 内部，会话窗口的算子会为每一条数据创建一个窗口， 然后将距离不超过预设间隔的窗口合并。 想要让窗口可以被合并，会话窗口需要拥有支持合并的 Trigger 和 Window Function， 比如说 ReduceFunction、AggregateFunction 或 ProcessWindowFunction。

🩷代码实战

nc -lk 9999
有如下数据表示:
信号灯编号和通过该信号灯的车的数量
9,3
9,2
9,7
4,9
2,6
1,5
2,3
5,7
5,4
需求1:每5秒钟统计一次，最近5秒钟内，各个路口通过红绿灯汽车的数量–基于时间的滚动窗口
需求2:每5秒钟统计一次，最近10秒钟内，各个路口通过红绿灯汽车的数量–基于时间的滑动窗口

没有添加窗口的写法

/** * 没有添加窗口的写法 */public class NoWindowCarInfo { /** * 有如下数据表示: * 信号灯编号和通过该信号灯的车的数量 * 9,3 * 9,2 */ public static void main(String[] args) throws Exception { StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<String> source = env.socketTextStream(\"127.0.0.1\", 9999); source.map(new MapFunction<String, CarInfo>() { @Override public CarInfo map(String value) throws Exception { String[] split = value.split(\",\"); return new CarInfo(Integer.parseInt(split[0]), Integer.parseInt(split[1])); } }) .keyBy(CarInfo::getLightId) .sum(\"carNum\") .print(); env.execute(); } @Data @AllArgsConstructor @NoArgsConstructor public static class CarInfo { // 信号灯编号 private int lightId; // 通过该信号灯的车的数量 private int carNum; }}

TumblingWindow滚动窗口写法

/** * 滚动窗口的写法 */public class TumblingWindowCarInfo { /** * 有如下数据表示: * 信号灯编号和通过该信号灯的车的数量 * 9,3 * 9,2 * 9,7 * 4,9 * 2,6 * 1,5 * 2,3 * 5,7 * 5,4 * 需求1:每5秒钟统计一次，最近5秒钟内，各个路口通过红绿灯汽车的数量--基于时间的滚动窗口 * 需求2:每5秒钟统计一次，最近10秒钟内，各个路口通过红绿灯汽车的数量--基于时间的滑动窗口 */ public static void main(String[] args) throws Exception { StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<String> source = env.socketTextStream(\"127.0.0.1\", 9999); source.map(new MapFunction<String, CarInfo>() { @Override public CarInfo map(String value) throws Exception { String[] split = value.split(\",\"); return new CarInfo(Integer.parseInt(split[0]), Integer.parseInt(split[1]), LocalDateTime.now()); } }) .keyBy(CarInfo::getLightId) //每隔1分钟统计一次 .window(TumblingProcessingTimeWindows.of(Time.minutes(1))) .sum(\"carNum\") .print(); env.execute(); } @Data @AllArgsConstructor @NoArgsConstructor public static class CarInfo { // 信号灯编号 private int lightId; // 通过该信号灯的车的数量 private int carNum; //time private LocalDateTime time; }}

SlidingWindow滑动窗口写法

/** * 滑动窗口的写法 * @author tiancx */public class SlidingWindowCarInfo { /** * 有如下数据表示: * 信号灯编号和通过该信号灯的车的数量 * 9,3 * 9,2 * 9,7 * 4,9 * 2,6 * 1,5 * 2,3 * 5,7 * 5,4 */ public static void main(String[] args) throws Exception { StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<String> source = env.socketTextStream(\"127.0.0.1\", 9999); source.map(new MapFunction<String, CarInfo>() { @Override public CarInfo map(String value) throws Exception { String[] split = value.split(\",\"); return new CarInfo(Integer.parseInt(split[0]), Integer.parseInt(split[1]), LocalDateTime.now()); } }) .keyBy(CarInfo::getLightId) //每隔10统计一次，最近20秒内的数据 .window(SlidingProcessingTimeWindows.of(Time.seconds(20), Time.seconds(10))) .sum(\"carNum\") .print(); env.execute(); } @Data @AllArgsConstructor @NoArgsConstructor public static class CarInfo { // 信号灯编号 private int lightId; // 通过该信号灯的车的数量 private int carNum; //time private LocalDateTime time; }}

🚀窗口函数（Window Functions）

🚦概念

当我们定义了窗口分配器后，就知道数据落在哪些窗口中了，已经被收集起来了，当我们需要指定当窗口触发之后，如何计算每个窗口中的数据，这个时候就需要窗口函数了。

窗口函数有三种：ReduceFunction、AggregateFunction 或 ProcessWindowFunction。 前两者执行起来更高效（详见 State Size）因为 Flink 可以在每条数据到达窗口后 进行增量聚合（incrementally aggregate）。 而 ProcessWindowFunction 会得到能够遍历当前窗口内所有数据的 Iterable，以及关于这个窗口的 meta-information。

使用 ProcessWindowFunction 的窗口转换操作没有其他两种函数高效，因为 Flink 在窗口触发前必须缓存里面的所有数据。 ProcessWindowFunction 可以与 ReduceFunction 或 AggregateFunction 合并来提高效率。 这样做既可以增量聚合窗口内的数据，又可以从 ProcessWindowFunction 接收窗口的 metadata。 我们接下来看看每种函数的例子。

还有一种分发是氛围增量计算和全量计算

增量计算：指的是窗口保存一份中间数据，每流入一个新元素，新元素与中间数据两两合一，生成新的中间数据，再保存到窗口中。

全量计算：指的是窗口先缓存所有元素，等触发条件后才对窗口内的全量元素执行计算。

🏖️ReduceFunction

我们还是先看下官方概念：

ReduceFunction 指定两条输入数据如何合并起来产生一条输出数据，输入和输出数据的类型必须相同。 Flink 使用 ReduceFunction 对窗口中的数据进行增量聚合。

ReduceFunction 可以像下面这样定义：

DataStream<Tuple2<String, Long>> input = ...;input .keyBy(<key selector>) .window(<window assigner>) .reduce(new ReduceFunction<Tuple2<String, Long>>() { public Tuple2<String, Long> reduce(Tuple2<String, Long> v1, Tuple2<String, Long> v2) { return new Tuple2<>(v1.f0, v1.f1 + v2.f1); } });

上面的例子是对窗口内元组的第二个属性求和。

我们接下来自己写一个demo

需求：

我们定义一个实体类，有三个字段，Id，time，num，监听9999端口的输入，开一个10秒钟的窗口，统计对应ID在窗口中的总数（num的和）

代码清单

/** * @author tiancx */public class ReduceFunctionDemo { public static void main(String[] args) throws Exception { StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<String> stream = env.socketTextStream(\"127.0.0.1\", 9999); stream .map((MapFunction<String, ReduceInfo>) value -> {  String[] split = value.split(\",\");  return new ReduceInfo( Integer.parseInt(split[0]) , Long.parseLong(split[1]) , Integer.parseInt(split[2])); }) .keyBy(ReduceInfo::getId) .window(TumblingProcessingTimeWindows.of(Time.seconds(10))) .reduce((ReduceInfo value1, ReduceInfo value2) -> {  System.out.println(\"调用reduce方法：\" + value1 + \" \" + value2);  return new ReduceInfo(value1.getId() , value1.getTime() , value1.getNum() + value2.getNum()); }) .print(); env.execute(); } @Data @AllArgsConstructor @NoArgsConstructor public static class ReduceInfo { //id private int id; //time private long time; //num private int num; }}

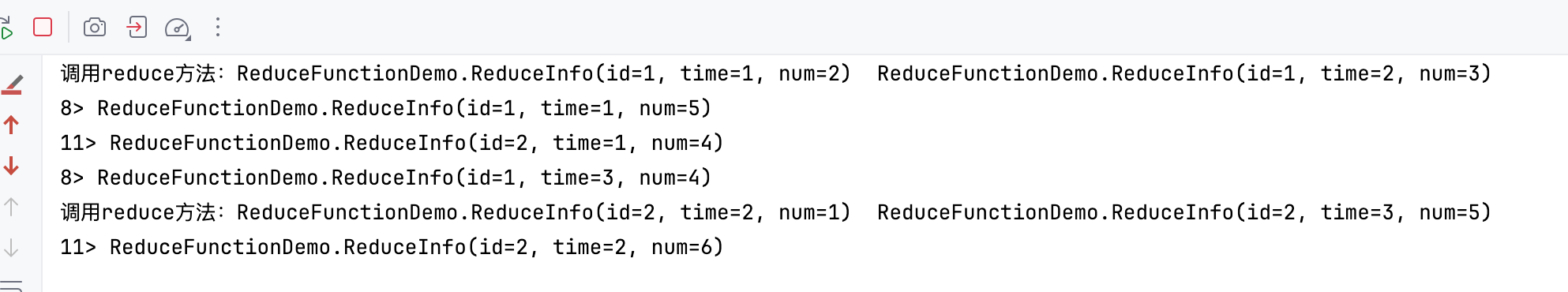

结果

🏝️AggregateFunction

同样，我们还是来看下官方的例子

ReduceFunction 是 AggregateFunction 的特殊情况。 AggregateFunction 接收三个类型：输入数据的类型(IN)、累加器的类型（ACC）和输出数据的类型（OUT）。 输入数据的类型是输入流的元素类型，AggregateFunction 接口有如下几个方法： 把每一条元素加进累加器、创建初始累加器、合并两个累加器、从累加器中提取输出（OUT 类型）。我们通过下例说明。

与 ReduceFunction 相同，Flink 会在输入数据到达窗口时直接进行增量聚合。

AggregateFunction 可以像下面这样定义：

/** * The accumulator is used to keep a running sum and a count. The {@code getResult} method * computes the average. */private static class AverageAggregate implements AggregateFunction<Tuple2<String, Long>, Tuple2<Long, Long>, Double> { @Override public Tuple2<Long, Long> createAccumulator() { return new Tuple2<>(0L, 0L); } @Override public Tuple2<Long, Long> add(Tuple2<String, Long> value, Tuple2<Long, Long> accumulator) { return new Tuple2<>(accumulator.f0 + value.f1, accumulator.f1 + 1L); } @Override public Double getResult(Tuple2<Long, Long> accumulator) { return ((double) accumulator.f0) / accumulator.f1; } @Override public Tuple2<Long, Long> merge(Tuple2<Long, Long> a, Tuple2<Long, Long> b) { return new Tuple2<>(a.f0 + b.f0, a.f1 + b.f1); }}DataStream<Tuple2<String, Long>> input = ...;input .keyBy(<key selector>) .window(<window assigner>) .aggregate(new AverageAggregate());

上例计算了窗口内所有元素第二个属性的平均值。

---

我们下面再来简单解释下：

AggregateFunction 比 ReduceFunction 更加的通用，它有三个参数:输入类型(IN)、累加器类型(ACC)和输出类型(OUT)。

输入类型是输入流中的元素类型，AggregateFunction有一个add方法可以将一个输入元素添加到一个累加器中。该接口还具有创建初始累加器(createAccumulator方法)、将两个累加器合并到一个累加器(merge方法)以及从累加器中提取输出(类型为OUT)的方法。

我们还是以上面ReduceFunction中的需求为例

代码清单

/** * @author tiancx */public class AggregateFunctionDemo { public static void main(String[] args) throws Exception { StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<String> stream = env.socketTextStream(\"127.0.0.1\", 9999); stream .map((MapFunction<String, ReduceFunctionDemo.ReduceInfo>) value -> {  String[] split = value.split(\",\");  return new ReduceFunctionDemo.ReduceInfo( Integer.parseInt(split[0]) , Long.parseLong(split[1]) , Integer.parseInt(split[2])); }) .keyBy(ReduceFunctionDemo.ReduceInfo::getId) .window(TumblingProcessingTimeWindows.of(Time.seconds(10))) .aggregate(new AggregateFunction<ReduceFunctionDemo.ReduceInfo, Integer, Integer>() {  @Override  public Integer createAccumulator() { System.out.println(\"创建累加器\"); return 0;  }  @Override  public Integer add(ReduceFunctionDemo.ReduceInfo value, Integer accumulator) { System.out.println(\"调用add方法：\" + value + \" \" + accumulator); return value.getNum() + accumulator;  }  @Override  public Integer getResult(Integer accumulator) { System.out.println(\"调用getResult方法：\" + accumulator); return accumulator;  }  @Override  public Integer merge(Integer a, Integer b) { System.out.println(\"调用merge方法：\" + a + \" \" + b); return 0;  } }) .print(); env.execute(); } @Data @AllArgsConstructor @NoArgsConstructor public static class ReduceInfo { //id private int id; //time private long time; //num private int num; }}

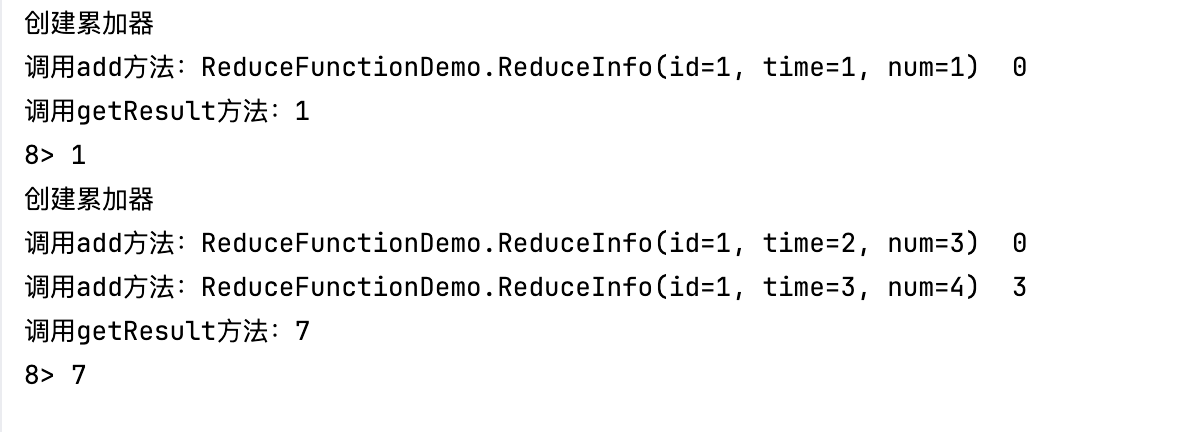

结果如下

🏜️ProcessWindowFunction

先看下官方的解释

ProcessWindowFunction 有能获取包含窗口内所有元素的 Iterable， 以及用来获取时间和状态信息的 Context 对象，比其他窗口函数更加灵活。 ProcessWindowFunction 的灵活性是以性能和资源消耗为代价的， 因为窗口中的数据无法被增量聚合，而需要在窗口触发前缓存所有数据。

ProcessWindowFunction 的签名如下：

public abstract class ProcessWindowFunction<IN, OUT, KEY, W extends Window> implements Function { /** * Evaluates the window and outputs none or several elements. * * @param key The key for which this window is evaluated. * @param context The context in which the window is being evaluated. * @param elements The elements in the window being evaluated. * @param out A collector for emitting elements. * * @throws Exception The function may throw exceptions to fail the program and trigger recovery. */ public abstract void process( KEY key, Context context, Iterable<IN> elements, Collector<OUT> out) throws Exception; /** * Deletes any state in the {@code Context} when the Window expires (the watermark passes its * {@code maxTimestamp} + {@code allowedLateness}). * * @param context The context to which the window is being evaluated * @throws Exception The function may throw exceptions to fail the program and trigger recovery. */ public void clear(Context context) throws Exception {} /** * The context holding window metadata. */ public abstract class Context implements java.io.Serializable { /** * Returns the window that is being evaluated. */ public abstract W window(); /** Returns the current processing time. */ public abstract long currentProcessingTime(); /** Returns the current event-time watermark. */ public abstract long currentWatermark(); /** * State accessor for per-key and per-window state. * *
NOTE:If you use per-window state you have to ensure that you clean it up * by implementing {@link ProcessWindowFunction#clear(Context)}. */ public abstract KeyedStateStore windowState(); /** * State accessor for per-key global state. */ public abstract KeyedStateStore globalState(); }}

key 参数由 keyBy() 中指定的 KeySelector 选出。 如果是给出 key 在 tuple 中的 index 或用属性名的字符串形式指定 key，这个 key 的类型将总是 Tuple， 并且你需要手动将它转换为正确大小的 tuple 才能提取 key。

ProcessWindowFunction 可以像下面这样定义：

DataStream<Tuple2<String, Long>> input = ...;input .keyBy(t -> t.f0) .window(TumblingEventTimeWindows.of(Time.minutes(5))) .process(new MyProcessWindowFunction());/* ... */public class MyProcessWindowFunction extends ProcessWindowFunction<Tuple2<String, Long>, String, String, TimeWindow> { @Override public void process(String key, Context context, Iterable<Tuple2<String, Long>> input, Collector<String> out) { long count = 0; for (Tuple2<String, Long> in: input) { count++; } out.collect(\"Window: \" + context.window() + \"count: \" + count); }}

上例使用 ProcessWindowFunction 对窗口中的元素计数，并且将窗口本身的信息一同输出。

注意，使用 ProcessWindowFunction 完成简单的聚合任务是非常低效的。后面会说明如何将 ReduceFunction 或 AggregateFunction 与 ProcessWindowFunction 组合成既能 增量聚合又能获得窗口额外信息的窗口函数。

---

我们再来解析下：

ProcessWindowFunction就是全量聚合窗口，等所有数据都齐了才进行聚合计算。

ProcessWindowFunction 是 Window API 中最底层的通用窗口函数接口。之所以说它“最底层”，是因为除了可以拿到窗口中的所有数据之外，ProcessWindowFunction 还可以获取到一个“上下文对象”（Context）。这个上下文对象非常强大，不仅能够获取窗口信息，还可以访问当前的时间和状态信息。这里的时间就包括了处理时间（processing time）和事件时间水位线（event time watermark）。

---

再来看一下我们的demo

实现的功能和上一节的一样

代码清单

/** * @author tiancx */public class ProcessWindowFunctionDemo { public static void main(String[] args) throws Exception { StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<String> stream = env.socketTextStream(\"127.0.0.1\", 9999); stream .map((MapFunction<String, ProcessWindowFunctionDemo.ProcessInfo>) value -> {  String[] split = value.split(\",\");  return new ProcessWindowFunctionDemo.ProcessInfo( Integer.parseInt(split[0]) , Long.parseLong(split[1]) , Integer.parseInt(split[2])); }) .keyBy(ProcessWindowFunctionDemo.ProcessInfo::getId) .window(TumblingProcessingTimeWindows.of(Time.seconds(10))) .process(new ProcessWindowFunction<ProcessInfo, Integer, Integer, TimeWindow>() {  @Override  public void process(Integer key , ProcessWindowFunction<ProcessInfo, Integer, Integer, TimeWindow>.Context context , Iterable<ProcessInfo> elements, Collector<Integer> out) throws Exception { System.out.println(\"调用process方法：key:\" + key + \"\\n\" + \"elements:\" + elements); int sum = 0; for (ProcessInfo element : elements) { sum += element.getNum(); } out.collect(sum);  } }) .print(); env.execute(); } @Data @AllArgsConstructor @NoArgsConstructor public static class ProcessInfo { //id private int id; //time private long time; //num private int num; }}

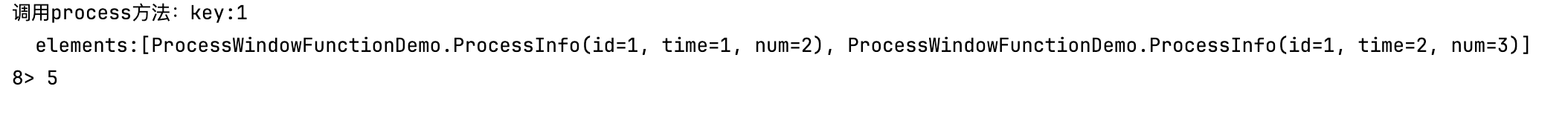

运行结果如下

⛰️增量聚合的 ProcessWindowFunction

官方定义

ProcessWindowFunction 可以与 ReduceFunction 或 AggregateFunction 搭配使用， 使其能够在数据到达窗口的时候进行增量聚合。当窗口关闭时，ProcessWindowFunction 将会得到聚合的结果。 这样它就可以增量聚合窗口的元素并且从 ProcessWindowFunction 中获得窗口的元数据。

🏔️使用 ReduceFunction 增量聚合

下例展示了如何将 ReduceFunction 与 ProcessWindowFunction 组合，返回窗口中的最小元素和窗口的开始时间。

DataStream<SensorReading> input = ...;input .keyBy(<key selector>) .window(<window assigner>) .reduce(new MyReduceFunction(), new MyProcessWindowFunction());// Function definitionsprivate static class MyReduceFunction implements ReduceFunction<SensorReading> { public SensorReading reduce(SensorReading r1, SensorReading r2) { return r1.value() > r2.value() ? r2 : r1; }}private static class MyProcessWindowFunction extends ProcessWindowFunction<SensorReading, Tuple2<Long, SensorReading>, String, TimeWindow> { public void process(String key,  Context context,  Iterable<SensorReading> minReadings,  Collector<Tuple2<Long, SensorReading>> out) { SensorReading min = minReadings.iterator().next(); out.collect(new Tuple2<Long, SensorReading>(context.window().getStart(), min)); }}

---

ok，我们再来看一个例子

统计对应ID在窗口中最小的值以及开窗的时间

/** * @author tiancx */public class ReduceProcessDemo { public static void main(String[] args) throws Exception { StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment(); DataStreamSource<String> stream = env.socketTextStream(\"127.0.0.1\", 9999); stream.map(new MapFunction<String, ReduceProcessInfo>() {  @Override  public ReduceProcessInfo map(String value) throws Exception { String[] split = value.split(\",\"); return new ReduceProcessInfo( Integer.parseInt(split[0]) , Long.parseLong(split[1]) , Integer.parseInt(split[2]));  } }) .keyBy(ReduceProcessInfo::getId) .window(TumblingProcessingTimeWindows.of(Time.seconds(10))) .reduce(new MyReduceFunction(), new MyProcessFunction()) .print(); env.execute(); } @Data @AllArgsConstructor @NoArgsConstructor public static class ReduceProcessInfo { //id private int id; //time private long time; //num private int num; } public static class MyProcessFunction extends ProcessWindowFunction<ReduceProcessInfo, Tuple2<Integer, String>, Integer, TimeWindow> { @Override public void process(Integer key, ProcessWindowFunction<ReduceProcessInfo, Tuple2<Integer, String>, Integer, TimeWindow>.Context context, Iterable<ReduceProcessInfo> elements, Collector<Tuple2<Integer, String>> out) throws Exception { System.out.println(\"调用process方法：key:\" + key + \"\\n\" + \"elements:\" + elements); ReduceProcessInfo next = elements.iterator().next(); out.collect(new Tuple2<>(key, \"next:\" + next + \", window-time:\" + context.window().getStart())); } } public static class MyReduceFunction implements ReduceFunction<ReduceProcessInfo> { @Override public ReduceProcessInfo reduce(ReduceProcessInfo value1, ReduceProcessInfo value2) throws Exception { System.out.println(\"调用reduce方法：\" + value1 + \" \" + value2); return value1.num < value2.num ? value1 : value2; } }}

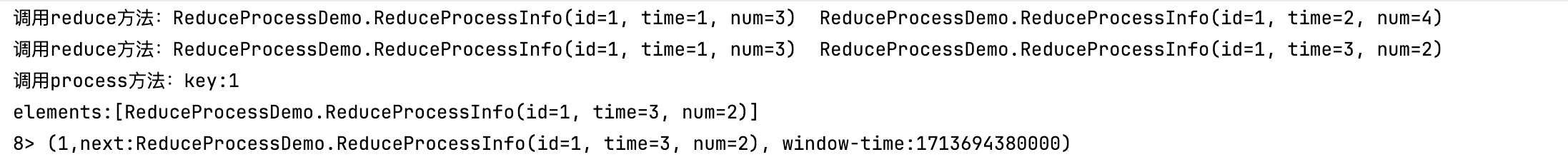

运行看结果

🗻使用 AggregateFunction 增量聚合

下例展示了如何将 AggregateFunction 与 ProcessWindowFunction 组合，计算平均值并与窗口对应的 key 一同输出。

DataStream<Tuple2<String, Long>> input = ...;input .keyBy(<key selector>) .window(<window assigner>) .aggregate(new AverageAggregate(), new MyProcessWindowFunction());// Function definitions/** * The accumulator is used to keep a running sum and a count. The {@code getResult} method * computes the average. */private static class AverageAggregate implements AggregateFunction<Tuple2<String, Long>, Tuple2<Long, Long>, Double> { @Override public Tuple2<Long, Long> createAccumulator() { return new Tuple2<>(0L, 0L); } @Override public Tuple2<Long, Long> add(Tuple2<String, Long> value, Tuple2<Long, Long> accumulator) { return new Tuple2<>(accumulator.f0 + value.f1, accumulator.f1 + 1L); } @Override public Double getResult(Tuple2<Long, Long> accumulator) { return ((double) accumulator.f0) / accumulator.f1; } @Override public Tuple2<Long, Long> merge(Tuple2<Long, Long> a, Tuple2<Long, Long> b) { return new Tuple2<>(a.f0 + b.f0, a.f1 + b.f1); }}private static class MyProcessWindowFunction extends ProcessWindowFunction<Double, Tuple2<String, Double>, String, TimeWindow> { public void process(String key,  Context context,  Iterable<Double> averages,  Collector<Tuple2<String, Double>> out) { Double average = averages.iterator().next(); out.collect(new Tuple2<>(key, average)); }}

🧡Triggers

触发器主要是用来控制窗口什么时候触发计算。所谓的“触发计算”，本质上就是执行窗口函数，所以可以认为是计算得到结果并输出的过程。

基 于 WindowedStream 调 用 .trigger() 方 法 ， 就 可 以 传 入 一 个 自 定 义 的 窗 口 触 发 器（Trigger）。

Trigger 接口提供了五个方法来响应不同的事件：

• onElement() 方法在每个元素被加入窗口时调用。
• onEventTime() 方法在注册的 event-time timer 触发时调用。
• onProcessingTime() 方法在注册的 processing-time timer 触发时调用。
• onMerge() 方法与有状态的 trigger 相关。该方法会在两个窗口合并时， 将窗口对应 trigger 的状态进行合并，比如使用会话窗口时。
• 最后，clear() 方法处理在对应窗口被移除时所需的逻辑。

有两点需要注意：

1. 前三个方法通过返回 TriggerResult 来决定 trigger 如何应对到达窗口的事件。应对方案有以下几种：

• CONTINUE: 什么也不做
• FIRE: 触发计算
• PURGE: 清空窗口内的元素
• FIRE_AND_PURGE: 触发计算，计算结束后清空窗口内的元素

2.上面的任意方法都可以用来注册 processing-time 或 event-time timer。

💛Evictors

移除器主要用来定义移除某些数据的逻辑。基于 WindowedStream 调用.evictor()方法，就可以传入一个自定义的移除器（Evictor）。Evictor 是一个接口，不同的窗口类型都有各自预实现的移除器。

Flink 的窗口模型允许在 WindowAssigner 和 Trigger 之外指定可选的 Evictor。 如本文开篇的代码中所示，通过 evictor(...) 方法传入 Evictor。 Evictor 可以在 trigger 触发后、调用窗口函数之前或之后从窗口中删除元素。 Evictor 接口提供了两个方法实现此功能：

/** * Optionally evicts elements. Called before windowing function. * * @param elements The elements currently in the pane. * @param size The current number of elements in the pane. * @param window The {@link Window} * @param evictorContext The context for the Evictor */void evictBefore(Iterable<TimestampedValue<T>> elements, int size, W window, EvictorContext evictorContext);/** * Optionally evicts elements. Called after windowing function. * * @param elements The elements currently in the pane. * @param size The current number of elements in the pane. * @param window The {@link Window} * @param evictorContext The context for the Evictor */void evictAfter(Iterable<TimestampedValue<T>> elements, int size, W window, EvictorContext evictorContext);

evictBefore() 包含在调用窗口函数前的逻辑，而 evictAfter() 包含在窗口函数调用之后的逻辑。 在调用窗口函数之前被移除的元素不会被窗口函数计算。

Flink 内置有三个 evictor：

• CountEvictor: 仅记录用户指定数量的元素，一旦窗口中的元素超过这个数量，多余的元素会从窗口缓存的开头移除
• DeltaEvictor: 接收 DeltaFunction 和 threshold 参数，计算最后一个元素与窗口缓存中所有元素的差值， 并移除差值大于或等于 threshold 的元素。
• TimeEvictor: 接收 interval 参数，以毫秒表示。 它会找到窗口中元素的最大 timestamp max_ts 并移除比 max_ts - interval 小的所有元素。

默认情况下，所有内置的 evictor 逻辑都在调用窗口函数前执行。

指定一个 evictor 可以避免预聚合，因为窗口中的所有元素在计算前都必须经过 evictor。

Flink 不对窗口中元素的顺序做任何保证。也就是说，即使 evictor 从窗口缓存的开头移除一个元素，这个元素也不一定是最先或者最后到达窗口的。
