stm32（正点原子教程）

最小系统设计

复位电路

低电平持续一段时间，就会产生复位

时钟电路（外部时钟）

BOOT启动模式电路

下载电路

swd接口是程序调试最简单的接口

开发板资源描述

stm32探索

串口连接

E:\\Keil_v5\\ARM\\STLink\\USBDriver

ISP程序下载（FlyMcu）hex文件下载到开发板

St-LINK连接（侥幸说自己学会了怎么下载程序，谭总说小学生水平ovo）

stm32启动模式

新建工程模板：寄存器版本（这里听的有点迷，准备试试江协的stm32教程）

为了让MDK知道头文件在哪

把启动程序和头文件，add到keil让mdk能够识别，然后开始宏定义的工作

在导入了启动文件和头文件之后，要把main函数也加入到工程中。

HAL库入门

Driver文件夹

新建HAL库工程

好的，点了一下魔术棒，电脑被干死机了。。。。。。。。。。

GPIO工作原理与配置（电路有遗留问题，搞不懂了转战野火了）

stm32教学（野火 7天入门stm32_HAL库版）

总体了解

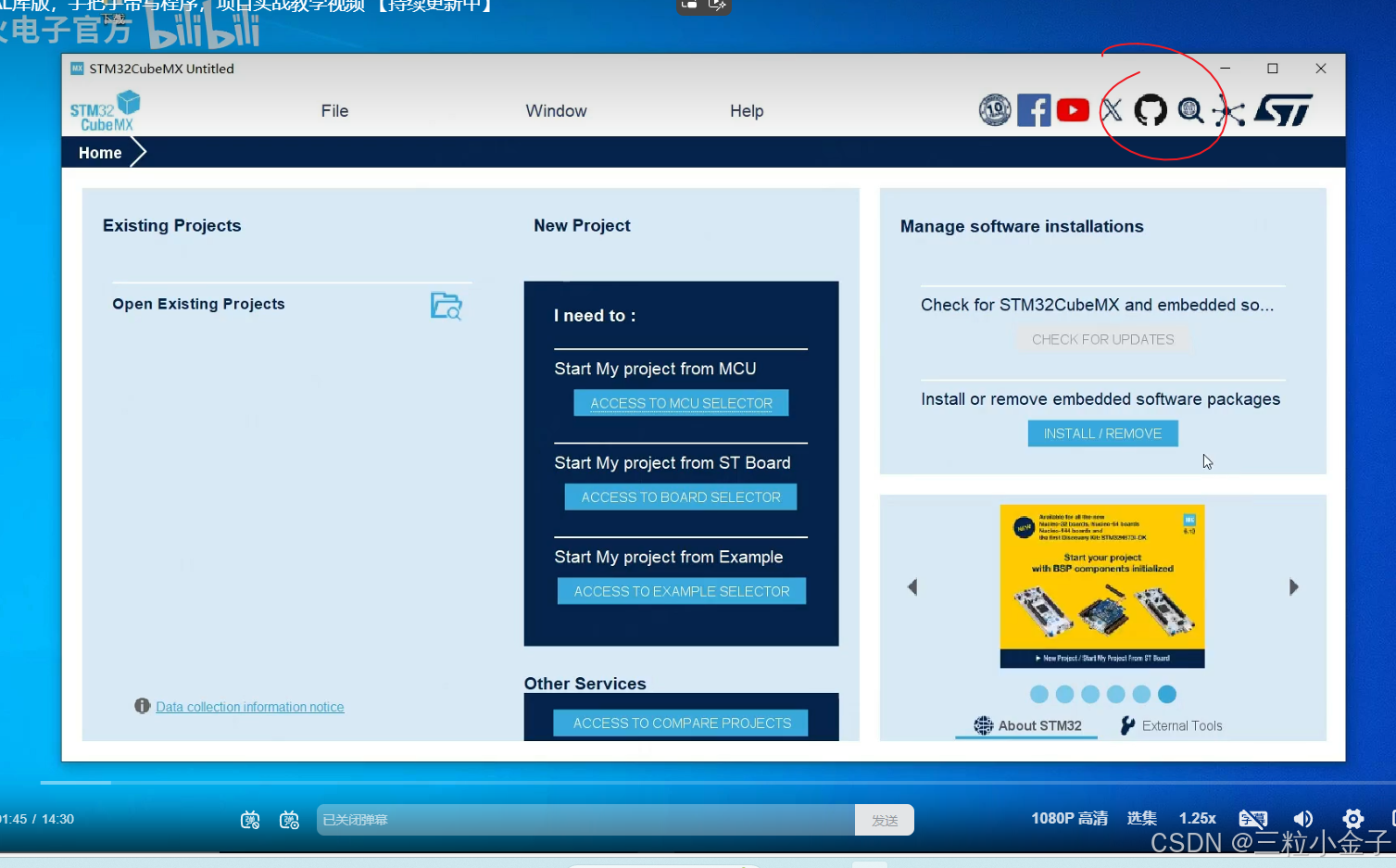

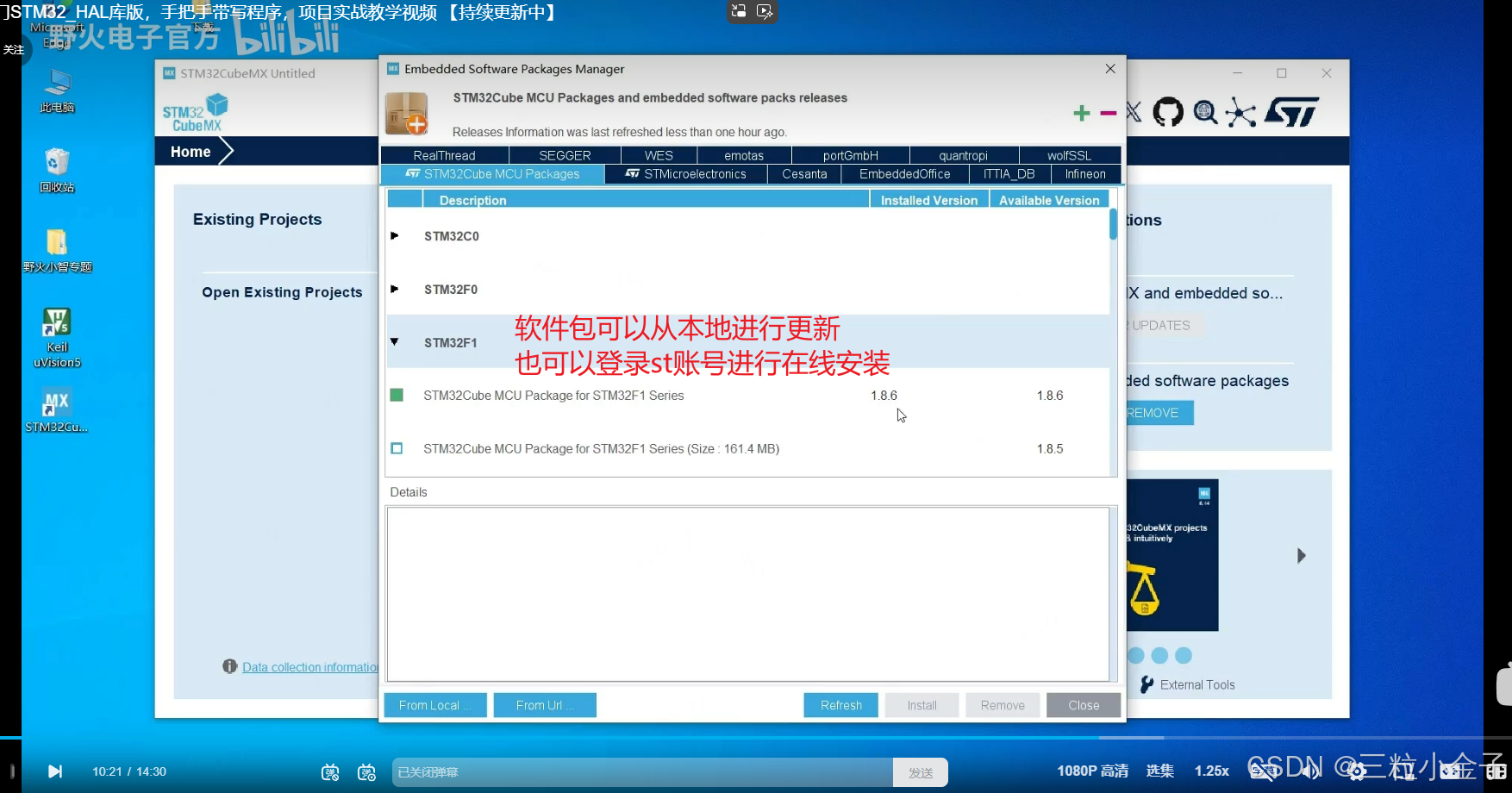

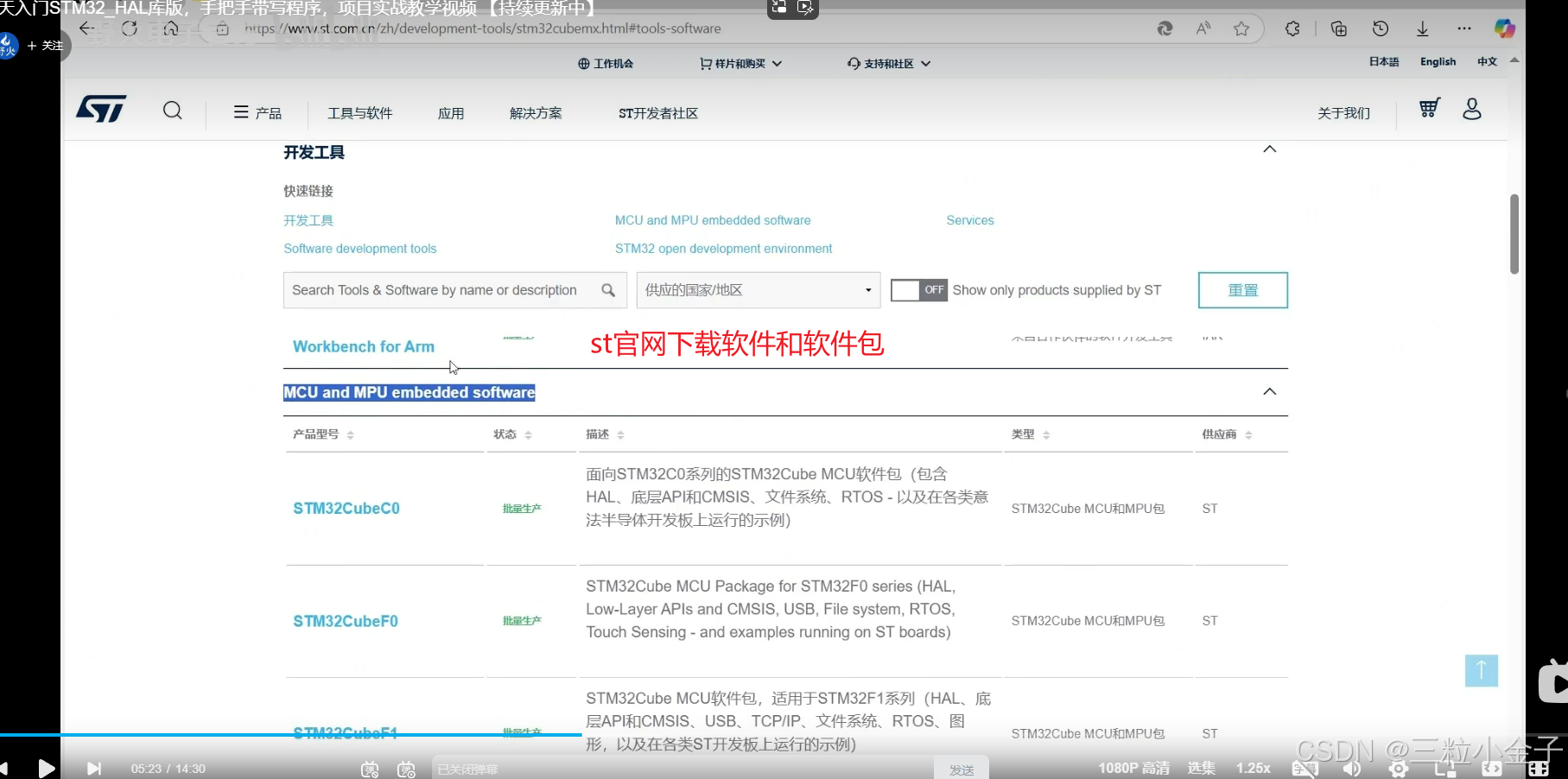

stm32CubeMX

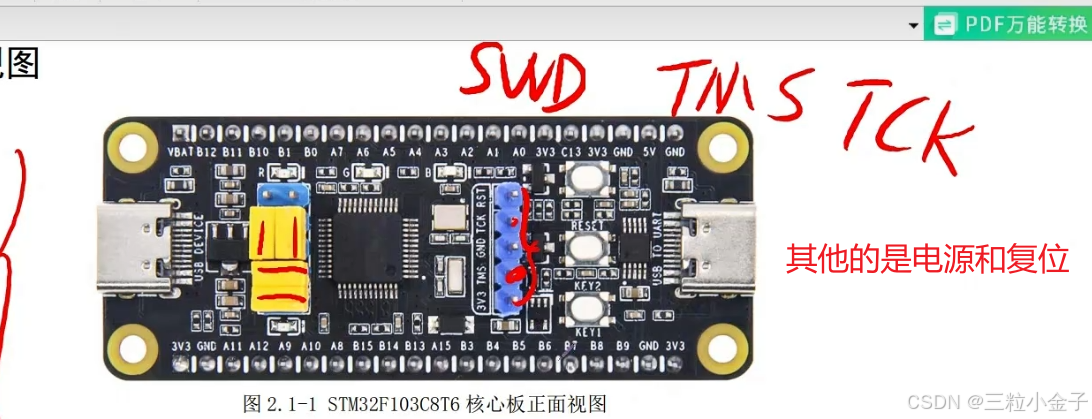

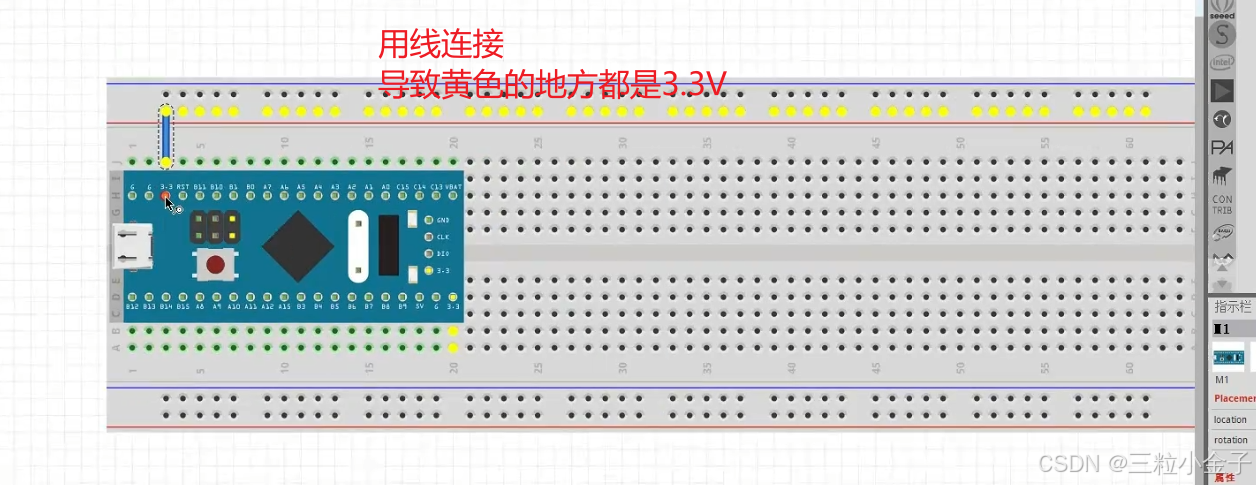

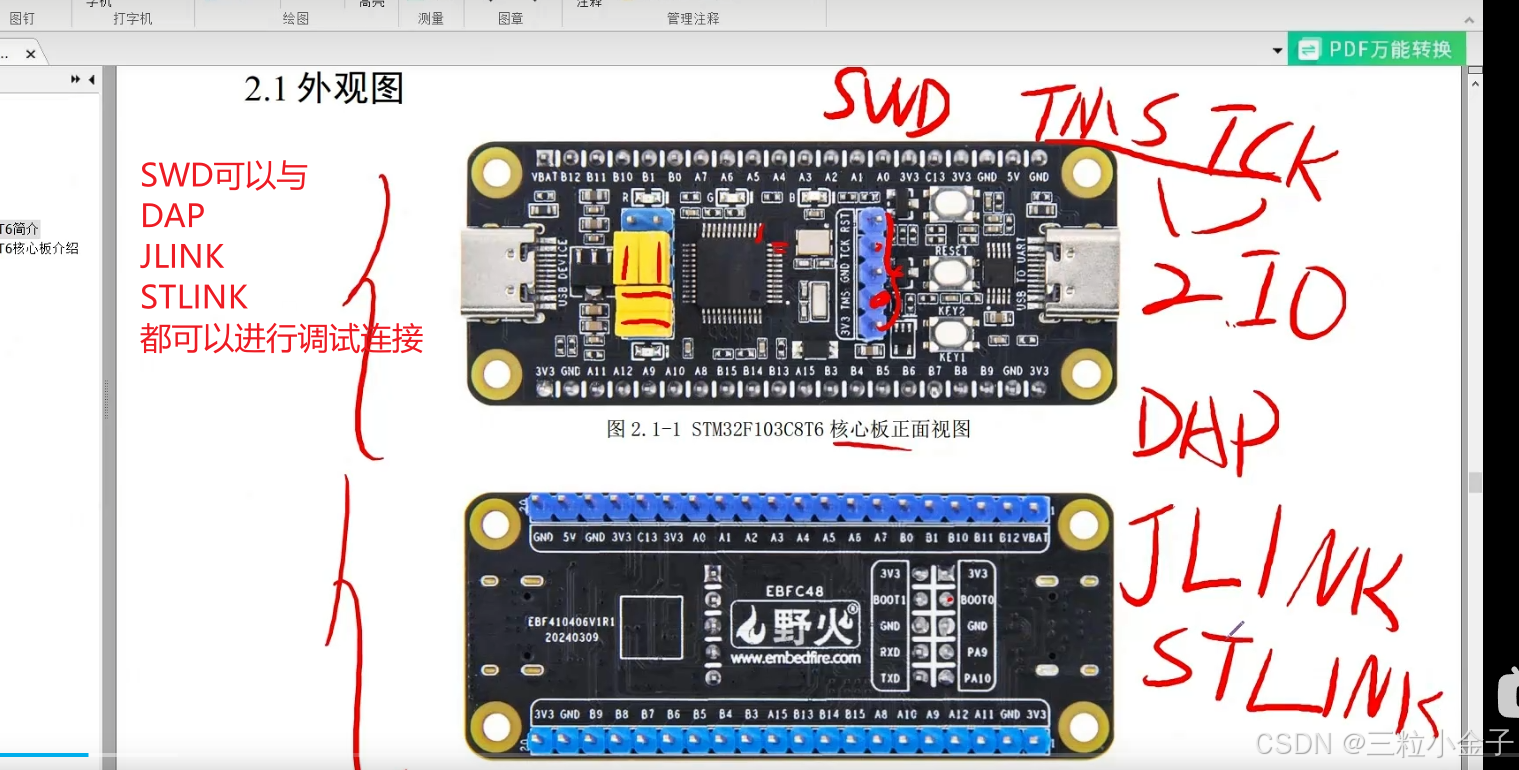

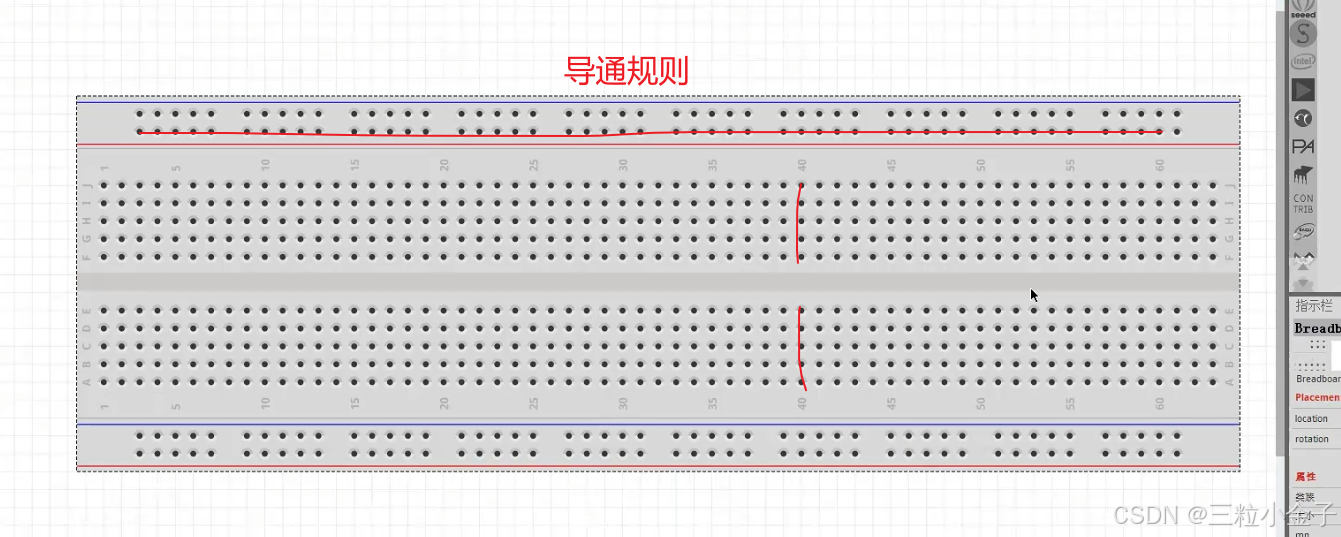

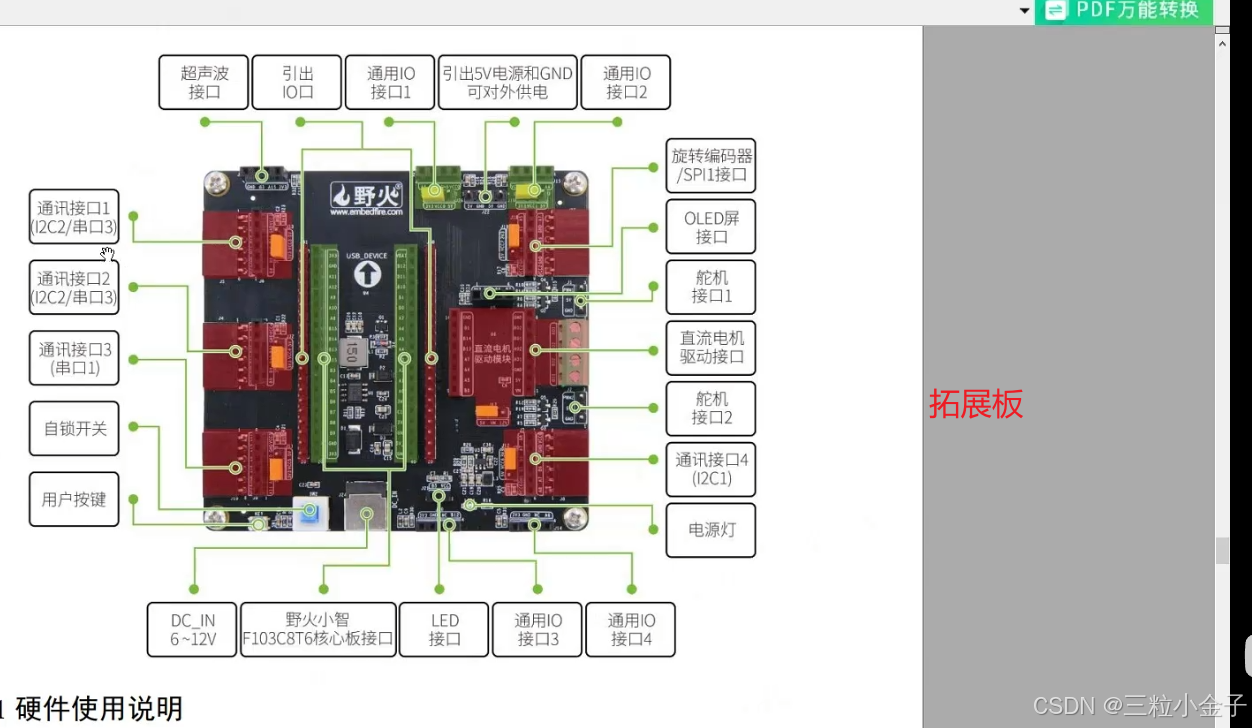

核心板与面包板

Serial Wire Debug

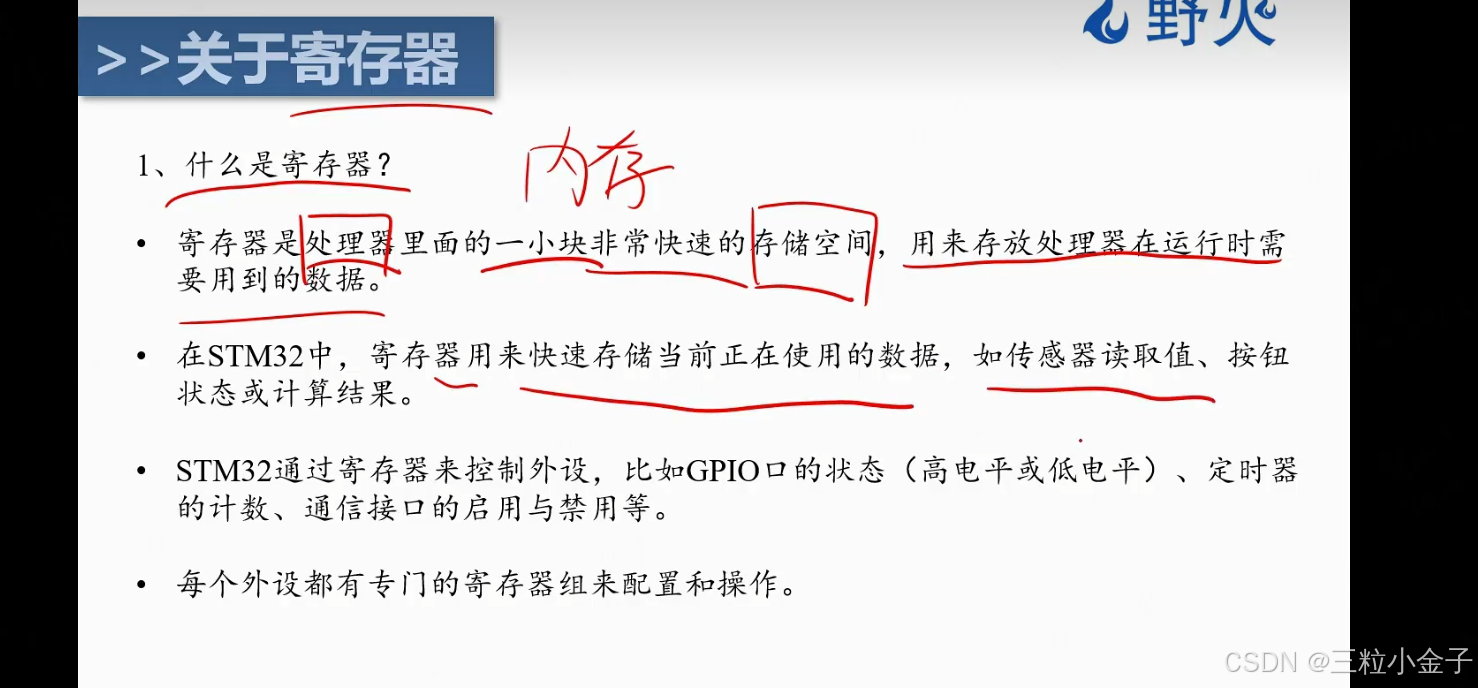

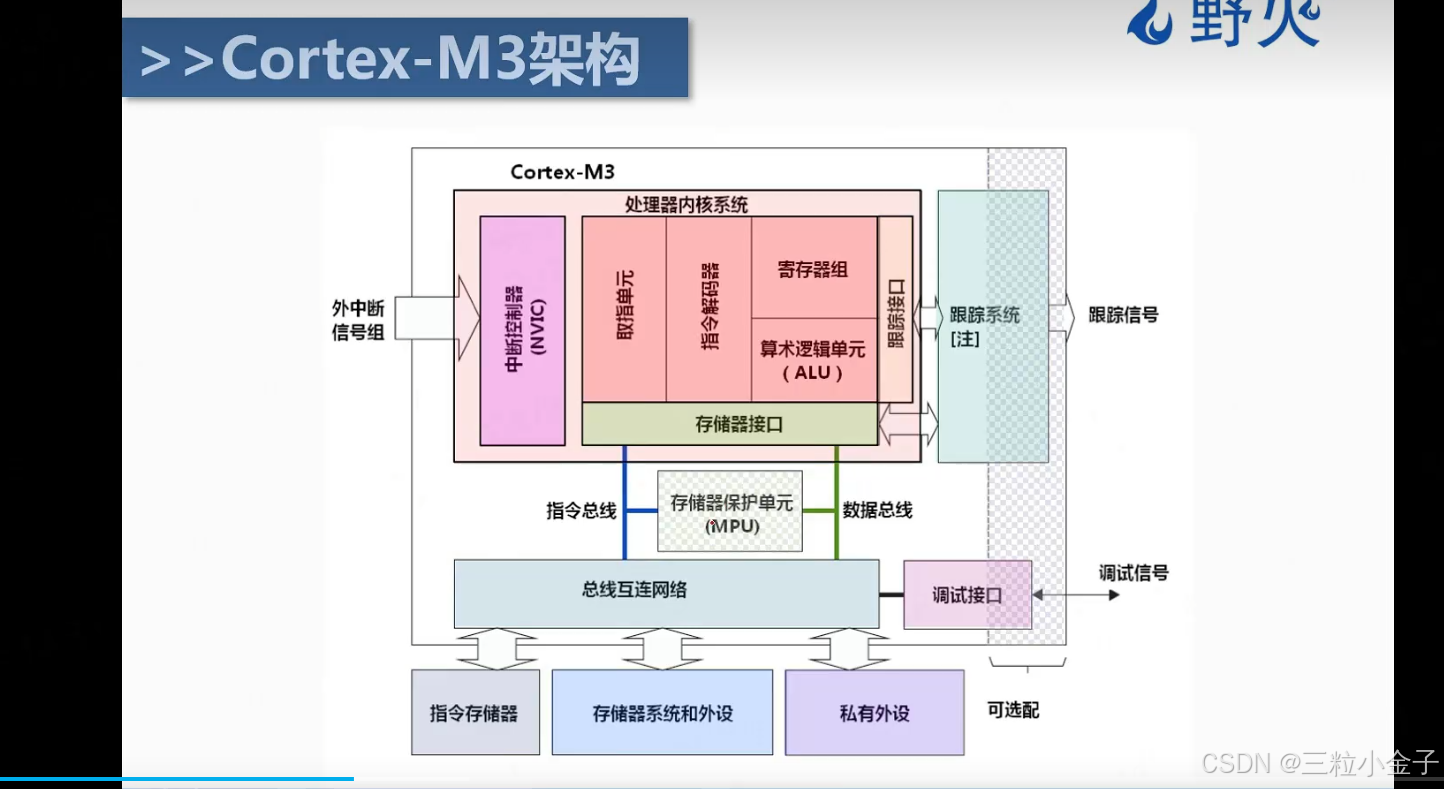

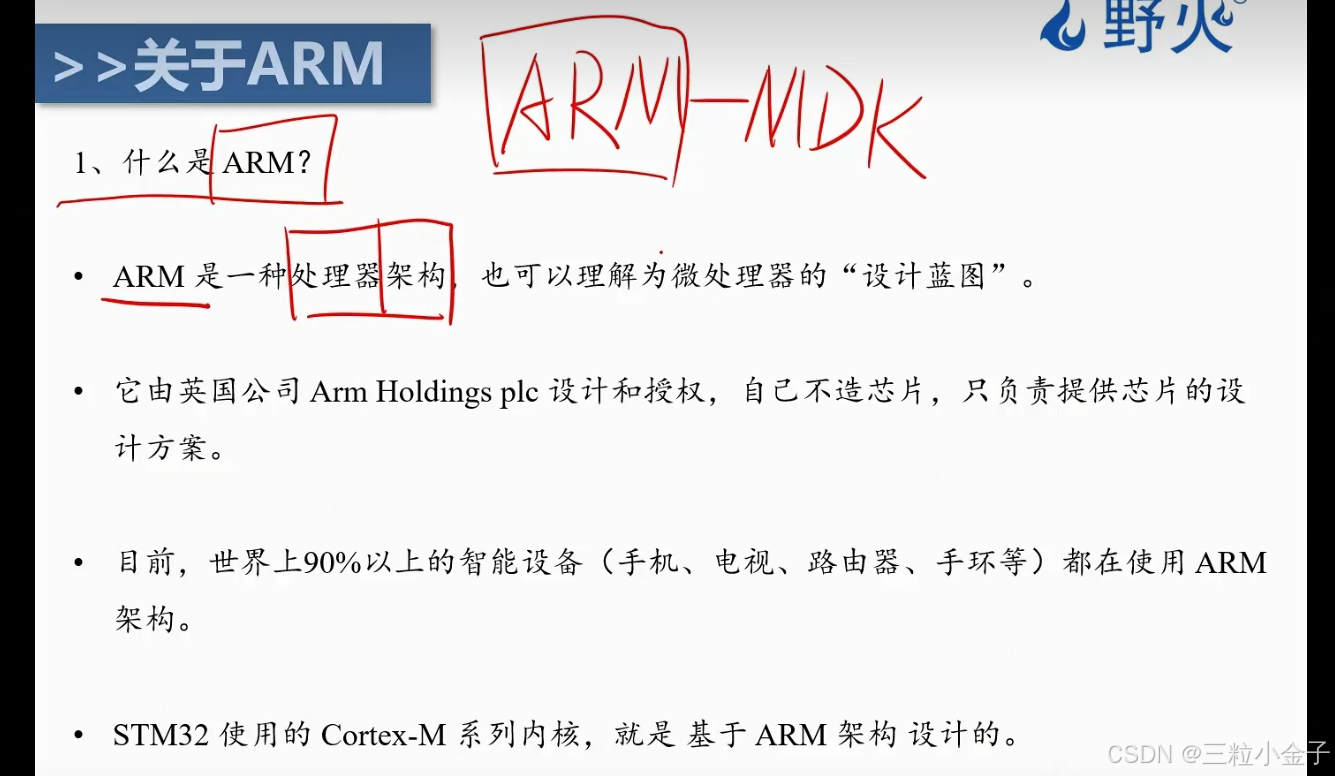

ARM和寄存器

grbl

数电

数制和码制

二进制与八进制转换，三位一组
二进制与十六进制转换，四位一组

模电

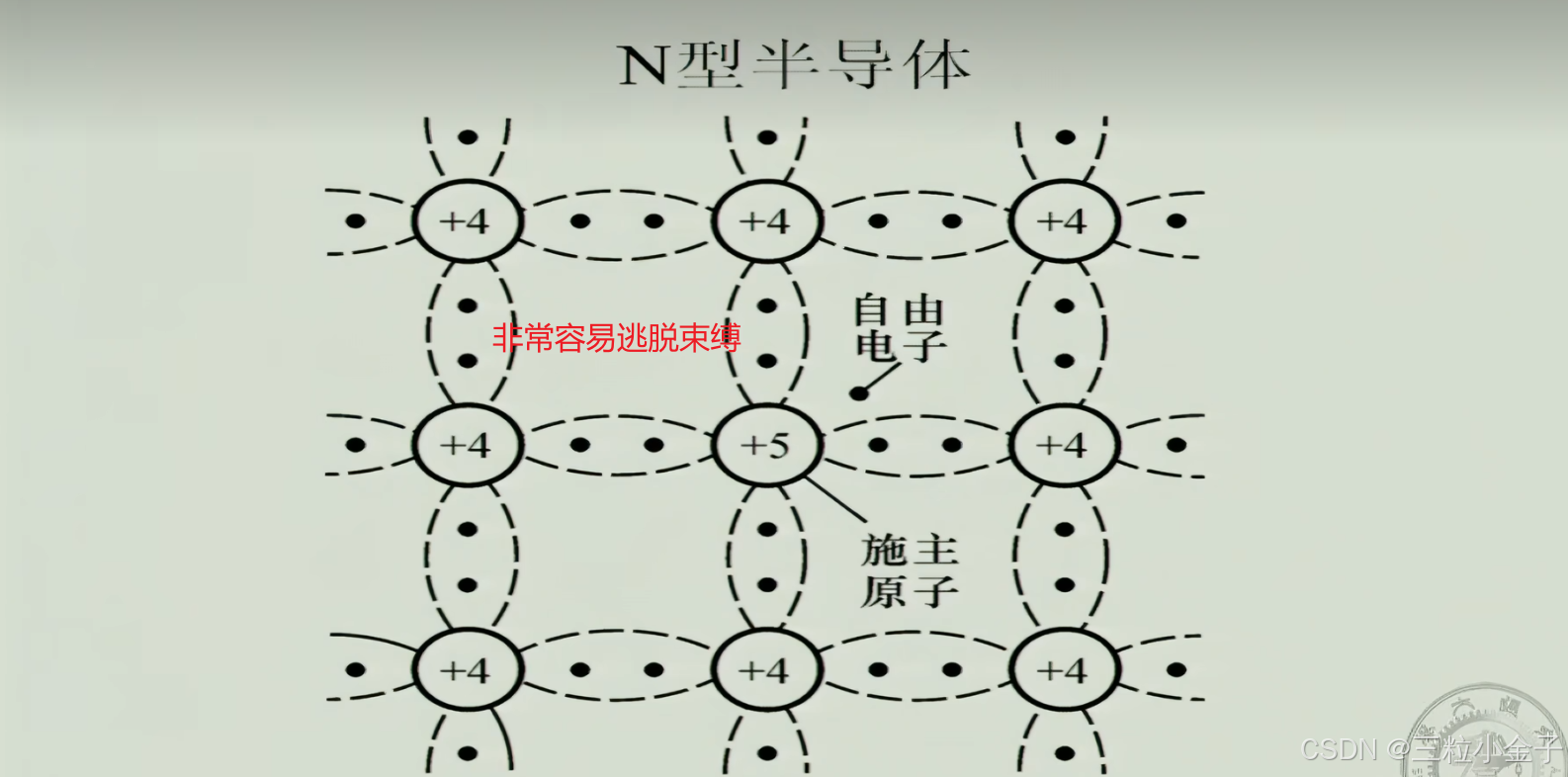

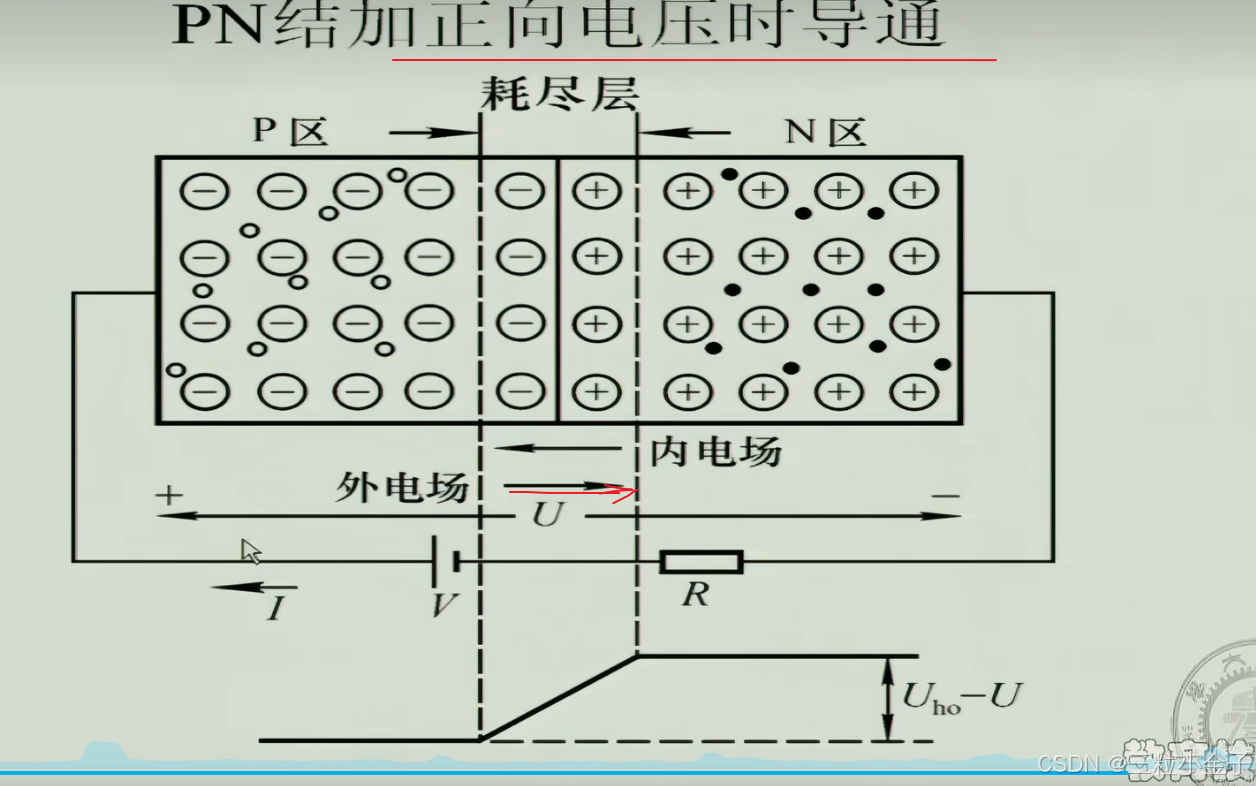

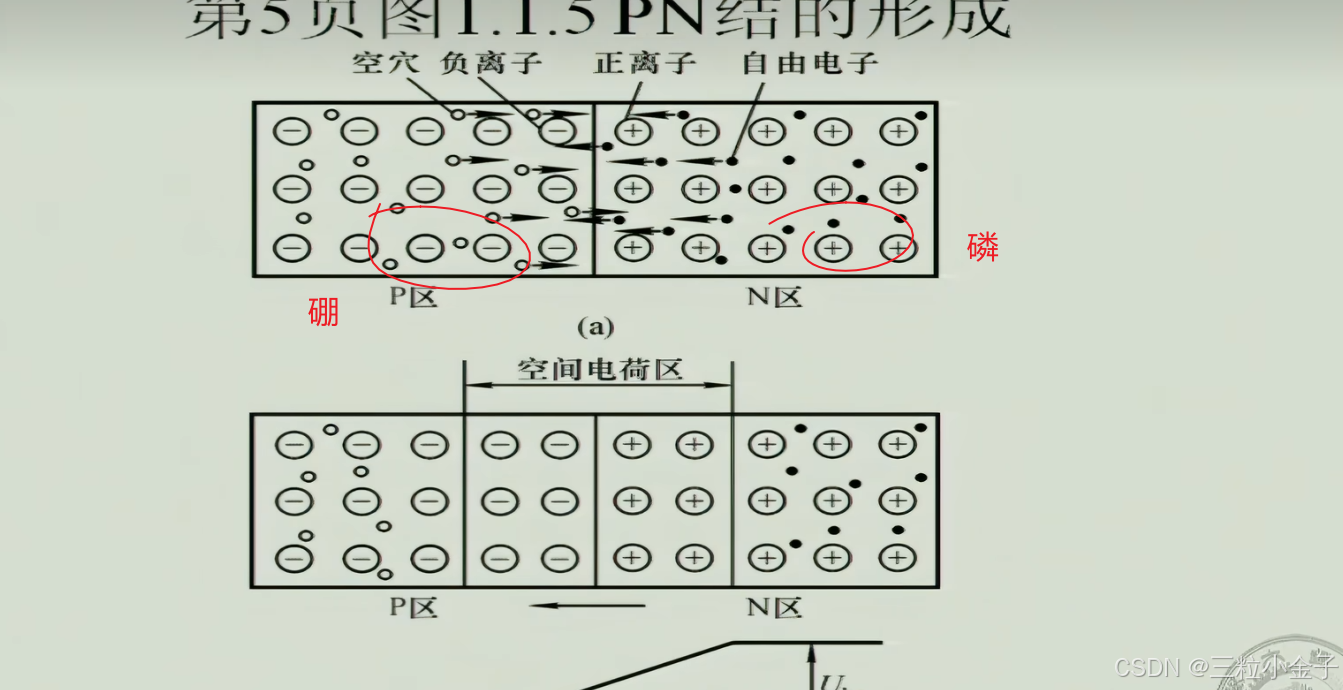

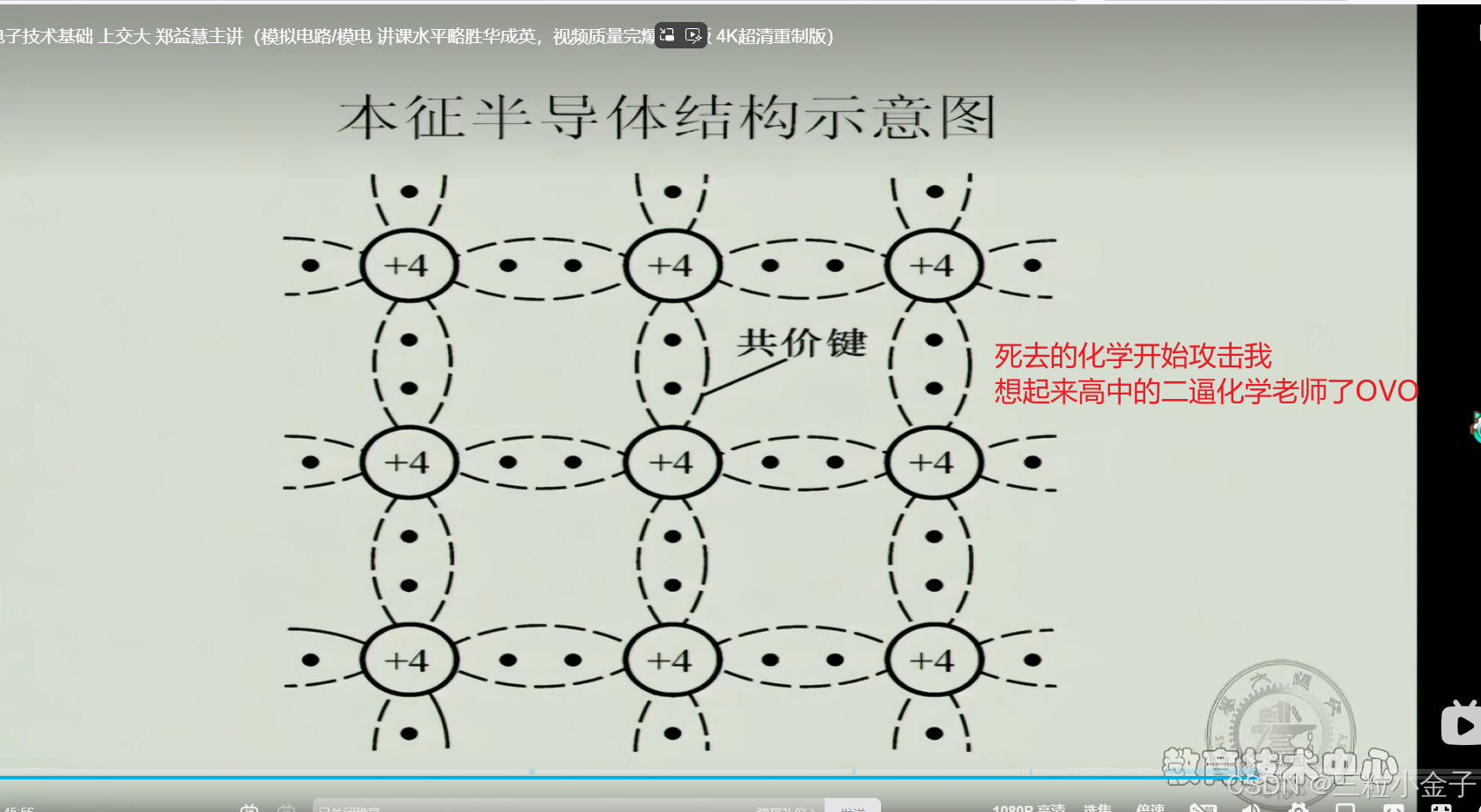

半导体

Ubuntu

windows和ubuntu文件互传(FTP,没学会NFS)

vscode安装和远程连接

Qt5开发环境搭建

成功！

交叉编译环境搭建（无敌含金量）

俩小时，干了一下午的精髓的活！~~~~~~~~~~~~~~~~~~~~~~~~~~~~

粘贴是 ctrl + shift + v

AI救我命啊！~~~

ctrl + c 是终端编译的退出 输入:wq回车是保存

MobaXterm（linux设备的连接，以及qtUI如何显示在液晶上）

出现了乱码，不明白为什么，第一次搞这个…

下午
串口驱动问题，让我看看怎么事！
串口驱动解决了
但是液晶不亮，谭总也没找到怎么装，下班了~~~~~~~~~~

晚上
液晶显示了，但是还是乱码，g~

一直not found，问ai说是ssh服务的问题，感觉就这样吧，慢慢看这个板子的教学视频就能找到原因了应该。

原来可以在ubuntu的qt直接添加linux设备的

谭老板给我找了个张工，他说他之前做过这个，所以谭工也就是个老板了ovo
而且，张工回头给我了个pdf，让我自己看，说明他也不知道具体怎么解决这个问题。
我已经试过了pdf上面的所有方法，都没有成功，回头问张工，张工把pdf甩给我了：）

开发板学习

LED

按键

USB

TF卡

ADC

​​ADC​​（Analog-to-Digital Converter，模数转换器）是一种将​​模拟信号​​（如电压、电流等连续变化的物理量）转换为​​数字信号​​（离散的数值）的硬件模块。它是嵌入式系统中连接现实世界（模拟量）与数字系统（如MCU、CPU）的关键桥梁。

DHT11

qt任务

mainwindow.h

#ifndef MAINWINDOW_H#define MAINWINDOW_H#include #include #include #include #include #include #include #include #include #include #include QT_BEGIN_NAMESPACEQT_END_NAMESPACE// 自定义三角形按钮类class TriangleButton : public QPushButton{ Q_OBJECTpublic: enum Direction { UP, DOWN, LEFT, RIGHT }; TriangleButton(Direction dir, const QString &text, QWidget *parent = nullptr);protected: void paintEvent(QPaintEvent *event) override;private: Direction direction; QString buttonText;};class MainWindow : public QMainWindow{ Q_OBJECTpublic: MainWindow(QWidget *parent = nullptr); ~MainWindow();private slots: void onUpButtonClicked(); void onDownButtonClicked(); void onLeftButtonClicked(); void onRightButtonClicked(); void onReadButtonClicked();private: void setupUI(); // UI组件 QWidget *centralWidget; QVBoxLayout *mainLayout; QWidget *controlArea; QGridLayout *gridLayout; TriangleButton *upButton; TriangleButton *downButton; TriangleButton *leftButton; TriangleButton *rightButton; QPushButton *readButton;};#endif // MAINWINDOW_H

mainwindow.cpp

#include \"mainwindow.h\"#include // TriangleButton 实现TriangleButton::TriangleButton(Direction dir, const QString &text, QWidget *parent) : QPushButton(parent), direction(dir), buttonText(text){ setFixedSize(60, 60); setStyleSheet(\"QPushButton { border: 0px solid black; background-color: lightgray; }\"  \"QPushButton:pressed { background-color: darkgray; }\");}void TriangleButton::paintEvent(QPaintEvent *event){ QPushButton::paintEvent(event); QPainter painter(this); painter.setRenderHint(QPainter::Antialiasing); painter.setPen(QPen(Qt::black, 2)); painter.setBrush(QBrush(Qt::black)); QPolygon triangle; int centerX = width() / 2; int centerY = height() / 2; int size = 15; switch (direction) { case UP: triangle << QPoint(centerX, centerY - size) << QPoint(centerX - size, centerY + size) << QPoint(centerX + size, centerY + size); break; case DOWN: triangle << QPoint(centerX, centerY + size) << QPoint(centerX - size, centerY - size) << QPoint(centerX + size, centerY - size); break; case LEFT: triangle << QPoint(centerX - size, centerY) << QPoint(centerX + size, centerY - size) << QPoint(centerX + size, centerY + size); break; case RIGHT: triangle << QPoint(centerX + size, centerY) << QPoint(centerX - size, centerY - size) << QPoint(centerX - size, centerY + size); break; } painter.drawPolygon(triangle); // 绘制文本 painter.setPen(Qt::black); QFont font = painter.font(); font.setPointSize(10); painter.setFont(font); QRect textRect; switch (direction) { case UP: textRect = QRect(0, height() - 15, width(), 15); break; case DOWN: textRect = QRect(0, 0, width(), 15); break; case LEFT: textRect = QRect(width() - 20, 0, 25, height()); break; case RIGHT: textRect = QRect(0, 0, 15, height()); break; } painter.drawText(textRect, Qt::AlignCenter, buttonText);}// MainWindow 实现MainWindow::MainWindow(QWidget *parent) : QMainWindow(parent){ setWindowTitle(\"控制面板\"); setFixedSize(400, 300); setupUI(); // 连接信号和槽 connect(upButton, &QPushButton::clicked, this, &MainWindow::onUpButtonClicked); connect(downButton, &QPushButton::clicked, this, &MainWindow::onDownButtonClicked); connect(leftButton, &QPushButton::clicked, this, &MainWindow::onLeftButtonClicked); connect(rightButton, &QPushButton::clicked, this, &MainWindow::onRightButtonClicked); connect(readButton, &QPushButton::clicked, this, &MainWindow::onReadButtonClicked);}MainWindow::~MainWindow(){}void MainWindow::setupUI(){ // 创建中央widget centralWidget = new QWidget(this); setCentralWidget(centralWidget); // 创建主布局 mainLayout = new QVBoxLayout(centralWidget); // 创建控制按钮区域 controlArea = new QWidget(); controlArea->setStyleSheet(\"QWidget { border: 0px solid black; }\"); gridLayout = new QGridLayout(controlArea); // 创建方向控制按钮 upButton = new TriangleButton(TriangleButton::UP, \"y-\", this); downButton = new TriangleButton(TriangleButton::DOWN, \"y+\", this); leftButton = new TriangleButton(TriangleButton::LEFT, \"x-\", this); rightButton = new TriangleButton(TriangleButton::RIGHT, \"x+\", this); // 创建Read按钮 readButton = new QPushButton(\"Read\", this); readButton->setFixedSize(80, 40); readButton->setStyleSheet(\"QPushButton { border: 2px solid black; background-color: lightblue; }\" \"QPushButton:pressed { background-color: darkblue; color: white; }\"); // 布局设置 gridLayout->addWidget(upButton, 0, 1, Qt::AlignCenter); gridLayout->addWidget(leftButton, 1, 0, Qt::AlignCenter); gridLayout->addWidget(rightButton, 1, 2, Qt::AlignCenter); gridLayout->addWidget(downButton, 2, 1, Qt::AlignCenter); gridLayout->addWidget(readButton, 1, 3, Qt::AlignCenter); // 设置网格间距和边距 gridLayout->setSpacing(20); gridLayout->setContentsMargins(30, 30, 30, 30); mainLayout->addWidget(controlArea);}// 槽函数实现void MainWindow::onUpButtonClicked(){ qDebug() << \"Y- 按钮被点击\"; // 在这里添加你的Y-控制逻辑}void MainWindow::onDownButtonClicked(){ qDebug() << \"Y+ 按钮被点击\"; // 在这里添加你的Y+控制逻辑}void MainWindow::onLeftButtonClicked(){ qDebug() << \"X- 按钮被点击\"; // 在这里添加你的X-控制逻辑}void MainWindow::onRightButtonClicked(){ qDebug() << \"X+ 按钮被点击\"; // 在这里添加你的X+控制逻辑}void MainWindow::onReadButtonClicked(){ qDebug() << \"Read 按钮被点击\"; // 在这里添加你的Read功能逻辑}

谭工给画了一张图，然后我用ai写的，理解了之后，更改了数据，使得文字变得清晰。

将qtUI投射到开发板的液晶
