单片机DAC配合运放实现0-10V输出电路

正文：

在工业控制、模拟信号生成等场景中，常需要将单片机DAC输出的低压信号转换为更高电压范围。本文以STM32等常见3.3V供电单片机为例，介绍如何通过运放电路将0-3.3V DAC输出线性放大至0-10V范围

一、系统架构设计

1. 信号通路
   单片机DAC → 运放放大电路 → 10V输出

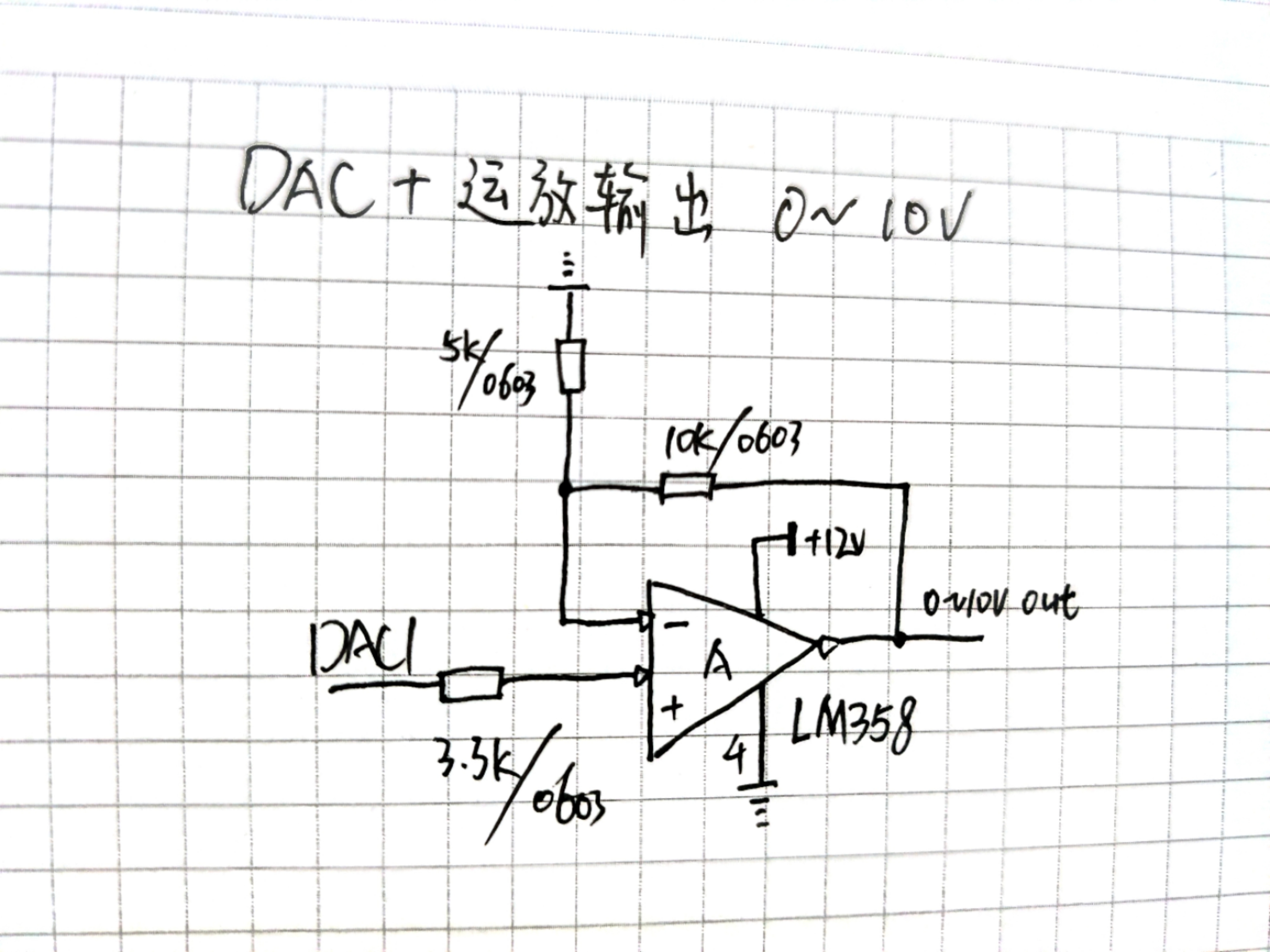

   典型方案选择非反相放大电路，增益设置为3倍（10V/3.3V≈3.03）

2. 关键计算公式
   非反相放大增益：

   Av=1+RfRin=3Av​=1+Rin​Rf​​=3

   由此可得 Rf=2×RinRf​=2×Rin​

二、电路设计细节

三、实测数据对比

四、总结

通过合理选择运放和精确匹配电阻，可实现高线性度的电压放大。建议在PCB布局时注意：

1. 运放输入走线尽量短

2. 反馈路径避开高频信号区

3. 做好电源去耦（每芯片加0.1μF+10μF电容）
