Java工作流Activity开发_activity工作流开发步骤

在 Java 项目中，使用 Activiti 或 Camunda 等工作流引擎可以实现业务流程的自动化管理（如审批流、订单处理等）。以下是基于 Activiti 的工作流开发全流程指南，涵盖设计、集成和实战示例。

一、Activiti 核心概念

1. BPMN 2.0

   • 标准化的业务流程建模符号（通过 XML 定义流程，如 .bpmn 文件）。

2. 关键组件

   • ProcessEngine：工作流引擎核心，管理所有服务。

   • RepositoryService：部署流程定义（BPMN文件）。

   • RuntimeService：启动流程实例。

   • TaskService：处理用户任务（如审批）。

   • HistoryService：查询历史记录。

二、开发环境搭建

1. 依赖引入（Maven）

 org.activiti activiti-engine 7.1.0.M6 org.activiti activiti-spring-boot-starter 7.1.0.M6

2. 数据库配置

Activiti 默认使用 H2 内存数据库，生产环境需切换为 MySQL/PostgreSQL：

# application.properties (Spring Boot)spring.datasource.url=jdbc:mysql://localhost:3306/activiti?useSSL=falsespring.datasource.username=rootspring.datasource.password=123456spring.datasource.driver-class-name=com.mysql.cj.jdbc.Driveractiviti.database-schema-update=true # 自动建表

三、工作流开发步骤

1. 设计 BPMN 流程

使用工具（如 Activiti Modeler、Camunda Modeler）绘制流程图：

• 定义用户任务（User Task）、网关（Gateway）、服务任务（Service Task）等。

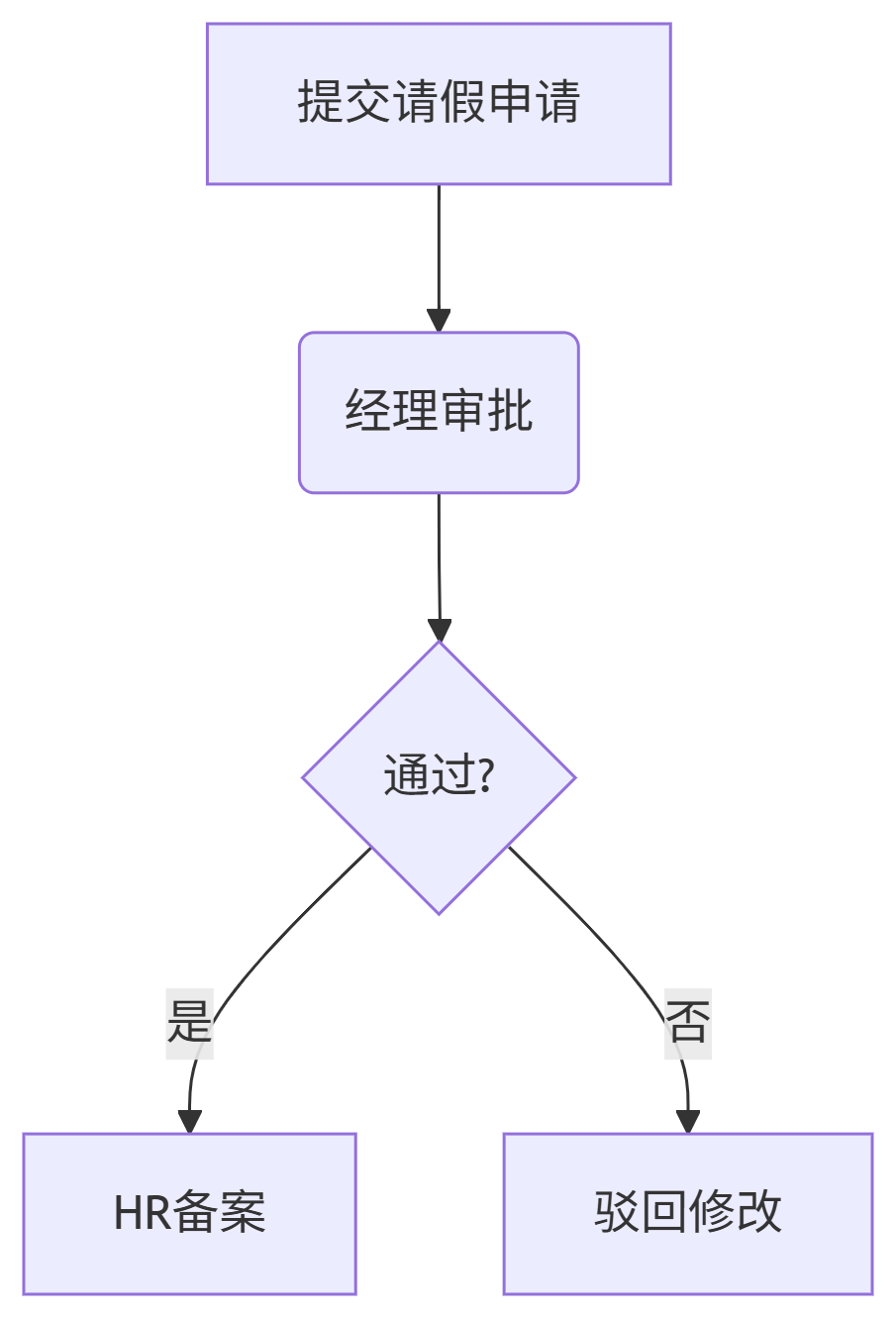

• 示例：请假审批流程



2. 部署流程定义

ProcessEngine processEngine = ProcessEngines.getDefaultProcessEngine();RepositoryService repositoryService = processEngine.getRepositoryService();// 部署 BPMN 文件Deployment deployment = repositoryService.createDeployment() .addClasspathResource(\"processes/leave-request.bpmn20.xml\") .deploy();System.out.println(\"流程部署ID: \" + deployment.getId());

3. 启动流程实例

RuntimeService runtimeService = processEngine.getRuntimeService();// 设置流程变量（如申请人、请假天数）Map variables = new HashMap();variables.put(\"employee\", \"张三\");variables.put(\"days\", 3);// 启动流程ProcessInstance instance = runtimeService.startProcessInstanceByKey(\"leaveRequest\", variables);

4. 处理用户任务

TaskService taskService = processEngine.getTaskService();// 查询某用户的任务列表List tasks = taskService.createTaskQuery() .taskAssignee(\"经理李四\") .list();// 完成任务for (Task task : tasks) { taskService.complete(task.getId(), Collections.singletonMap(\"approved\", true));}

5. 监听与自动化

通过 Java Delegate 实现服务任务自动化：

public class NotifyHRDelegate implements JavaDelegate { @Override public void execute(DelegateExecution execution) { String employee = (String) execution.getVariable(\"employee\"); System.out.println(\"通知HR处理员工: \" + employee); }}

在 BPMN 中配置：

四、高级功能

1. 与 Spring Boot 集成

• 自动注入 ProcessEngine 和各类 Service。

• 使用 @ActivitiListener 注解监听事件。

2. REST API 暴露

通过 activiti-rest 模块提供 HTTP 接口，供前端调用：

@RestController@RequestMapping(\"/api/process\")public class ProcessController { @Autowired private RuntimeService runtimeService; @PostMapping(\"/start\") public String startProcess(@RequestBody Map variables) { ProcessInstance instance = runtimeService.startProcessInstanceByKey(\"leaveRequest\", variables); return \"流程启动: \" + instance.getId(); }}

3. 动态流程控制

• 动态调整流程节点：通过 RuntimeService.suspendProcessInstanceById 暂停流程。

• 条件路由：在 BPMN 中使用 ${days > 3} 表达式控制分支。

五、实战注意事项

1. 事务管理

   • Activiti 默认集成 Spring 事务，确保业务操作与流程状态同步提交/回滚。

2. 性能优化

   • 避免频繁查询历史表，使用 HistoryService 时添加分页条件。

3. 日志监控

   • 启用 activiti.eventlogging 记录关键事件，便于审计。

六、可视化与调试

1. Activiti Admin

   • 监控运行中的流程实例、任务分布。

2. 日志整合

   • 结合 ELK 收集流程引擎日志，分析瓶颈。

示例项目结构

src/main/resources/processes/ ├── leave-request.bpmn20.xml # 流程定义文件src/main/java/com/example/ ├── delegate/NotifyHRDelegate.java # 服务任务逻辑 ├── controller/ProcessController.java # REST接口 └── Application.java # Spring Boot 入口

总结

通过 Activiti 实现 Java 工作流开发的核心步骤：

1. 设计 BPMN 流程图 → 2. 部署流程定义 → 3. 启动和处理实例 → 4. 集成业务逻辑。
   适合需要严格流程控制的场景（如金融审批、供应链管理）。对于轻量级需求，也可考虑 Flowable 或 Camunda。
