【Unity笔记】Unity中Area Light不生效的原因与解决方案：从业务需求到开发实战的全面解析_area light渲染出来不是方块 是圆形
Unity中Area Light不生效的原因与解决方案：从业务需求到开发实战的全面解析
在Unity游戏或可视化项目开发过程中，照明系统对于渲染质量、真实感与用户沉浸体验至关重要。尤其是在室内建筑可视化、虚拟展厅、工业仿真等高精度光影需求场景中，Area Light（区域光） 以其柔和、面状发光的特性，成为许多开发者的首选。
然而，在实际开发中，很多开发者遇到Area Light\"不生效\"的情况，表现为添加区域光源后场景中无任何亮度变化，甚至在运行时完全看不到效果。本文从业务需求出发，全面分析Area Light在Unity中的行为逻辑、限制条件、常见错误配置，并提供针对不同渲染管线（Built-in、URP、HDRP）的解决方案。
文章目录
-
- Unity中Area Light不生效的原因与解决方案：从业务需求到开发实战的全面解析
-
- 一、业务背景与典型场景分析
-
- 1. 建筑可视化（ArchViz）
- 2. 虚拟展厅 / VR展会
- 3. 工业仿真 / 汽车照明模拟
- 二、Area Light基础概念回顾
- 三、问题表现：“添加了Area Light却无效”
- 四、问题排查：“检查以下内容”
-
- 1. 光源 Mode 设置
- 2. 开启 Global Illumination
- 3. 物体必须标记为 Static
- 4. 触发光照烘焙
- 五、补充说明
-
- 1. 检查光照贴图是否正确
- 2. 场景中是否被遮挡或强光压制？
- 3. LightingMode对比
- 总结
一、业务背景与典型场景分析
1. 建筑可视化（ArchViz）
在建筑漫游、楼盘销售可视化系统中，开发者通常希望还原真实灯光，如日光透过窗户、天花板矩形灯、台灯光晕等。这些场景中面状发光体十分常见，使用Area Light更符合物理特性。
2. 虚拟展厅 / VR展会
在虚拟展厅中，开发者常常需要在天花板吊灯、展示柜灯槽等位置使用Area Light来柔和照亮展品，避免强点光源导致的过度曝光与锐利阴影。
3. 工业仿真 / 汽车照明模拟
在工业灯光照明模拟、汽车大灯投射等地方，Area Light作为面状发光体的代表，具有更真实的反射、柔光效果。
以上场景对光照的质量要求极高，因此Area Light的使用必须兼顾渲染效果与性能控制。
二、Area Light基础概念回顾
Area Light是Unity中提供的五种光源类型之一，其特征在于发光区域是一个矩形面板，而不是点状或方向向量。
在Unity中创建Area Light方式如下：
GameObject > Light > Area Light然后在Inspector面板中进行调节，包括：
- Intensity（强度）
- Color（颜色）
- Width / Height（宽高）
- Mode（Realtime / Mixed / Baked）
重点提醒：Unity原生只支持Baked模式下的Area Light渲染。
三、问题表现：“添加了Area Light却无效”
很多开发者在以下场景中反馈Area Light无效：
- 在运行时场景中看不到任何光照效果
- Lightmap烘焙完成后，光线仍然无法照亮目标模型
- 替换为Point Light或Spot Light立刻生效
这些问题主要归因于对Area Light工作机制的误解或配置不当。
Unity 中 Area Light（区域光）不生效 的情况，通常是由以下几个原因导致的。下面是详细排查与解决方案：
Unity 的 Area Light 仅在使用烘焙（Baked GI）时有效，实时渲染（Realtime）或混合（Mixed）模式下无法实时照亮场景对象。
官方说明：
Area Light 只用于 Baked Global Illumination，Unity 不支持 Area Light 的实时光照。
四、问题排查：“检查以下内容”
1. 光源 Mode 设置
-
选中 Area Light，确认其 Mode 为 Baked：
Light > Mode: Baked
2. 开启 Global Illumination
-

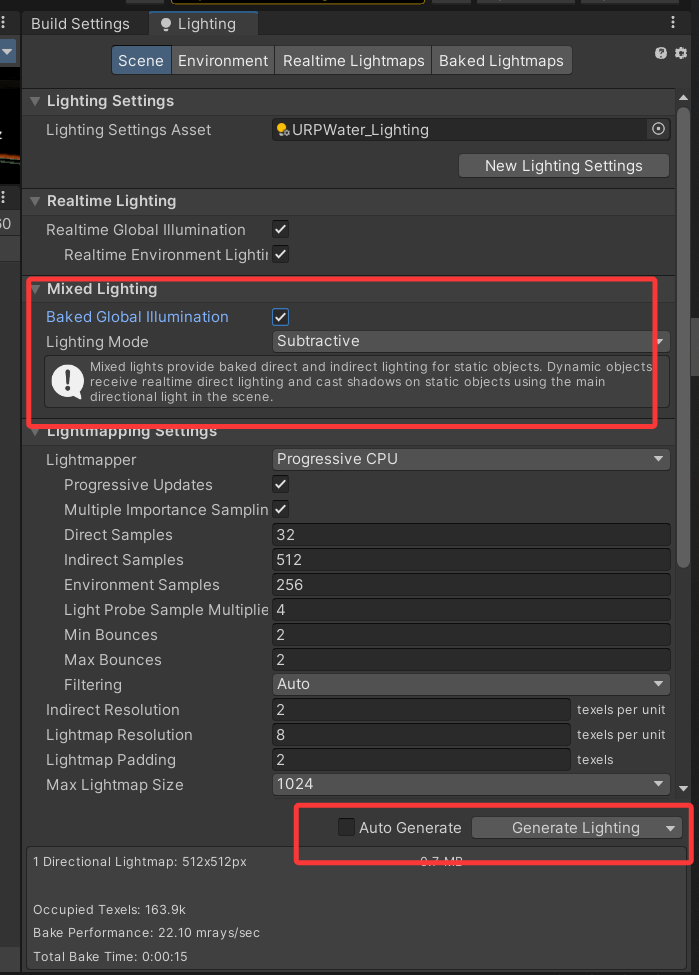

打开菜单：
Window > Rendering > Lighting > Scene -
确保以下设置正确：
Realtime Global Illumination✅Baked Global Illumination✅Lighting Mode建议选择Baked Indirect或Subtractive
3. 物体必须标记为 Static
Area Light 只会影响 Lightmap Static 的物体：
- 选中场景中的 Mesh 或物体
- 勾选
Static > Lightmap Static
4. 触发光照烘焙
如果你完成了上述设置，还需要触发一次光照烘焙：
方式一：自动烘焙（Auto Generate）
- Lighting 面板底部：
Auto Generate打开（实时更新）
方式二：手动烘焙
- 关闭 Auto Generate 后点击
Generate Lighting按钮手动烘焙
五、补充说明
1. 检查光照贴图是否正确
- Lighting Settings 中的
Lightmap Resolution太低，也会导致光照效果太弱 - 增加
Lightmap Resolution（如 40 或 60）以提升光照质量
2. 场景中是否被遮挡或强光压制？
- 检查是否有其他光源强度太高压制了区域光
- 检查是否有物体遮挡光照路径（Area Light 为二维面状，需正对场景）
这三个选项是 Unity Lighting Settings 中 Lighting Mode 的设置项，用于控制Mixed 光源（即 Mode 设为 Mixed 的光源）在烘焙和运行时的表现方式。
它们分别是：
3. LightingMode对比
总结
Generate Lighting 执行过作者：EQ-雪梨蛋花汤｜ 专注XR可视化与高性能渲染实践
本文为 Unity渲染系统系列 博客之一，持续更新请关注专栏更新。
